Powierzchnia obliczeniowa klatki schodowej i sposoby jej obliczania na podstawie wytycznych CNBOP-PIB

Transkrypt

1 Powierzchnia obliczeniowa klatki schodowej i sposoby jej obliczania na podstawie wytycznych CNBOP-PIB mł. bryg. mgr inż. Marcin Cisek Szkoła Główna Służby Pożarniczej Ekspert CNBOP-PIB

2 Definicja A KS powierzchnia klatki schodowej powierzchnia zdefiniowana w projekcie architektonicznym jako klatka schodowa, wraz z korytarzami i innymi przestrzeniami nieoddzielonymi od niej za pomocą przegród budowlanych.

3 Definicja A KS-O powierzchnia obliczeniowa klatki schodowej powierzchnia zredukowana ograniczona biegami, spocznikami i niezabudowaną przestrzenią w obrębie klatki schodowej, bez wliczania powierzchni przyległych holi, przedsionków i korytarzy.

4 Parametry powierzchni obliczeniowej Na potrzeby zdefiniowania powierzchni obliczeniowej klatki schodowej zastosowanie znajdują następujące parametry: x rzeczywista szerokość biegu schodów (nie mniejsza niż minimalna szerokość użytkowa biegu, wynikająca z WT) y minimalna szerokość spocznika wynikająca z WT i nie mniejsza niż x.

5 Rodzaje powierzchni w klatce schodowej Niezależnie od rodzaju klatki schodowej powierzchnia obliczeniowa klatki schodowej (A KS-O ) wynika z przestrzeni wymaganej do swobodnego przemieszczania się ludzi pomiędzy najwyższą kondygnacją i poziomem wyjścia z budynku. Jest ona ograniczona wymiarami biegów schodów, wolną przestrzenią między nimi (duszą) lub inną pustą przestrzenią międzykondygnacyjną oraz spocznikami wydzielonymi wzdłuż linii schodów, o szerokości takiej jak szerokość schodów w budynku. Powierzchnię obliczeniową klatki schodowej definiują wielkości pól powierzchni: A, B, C i D

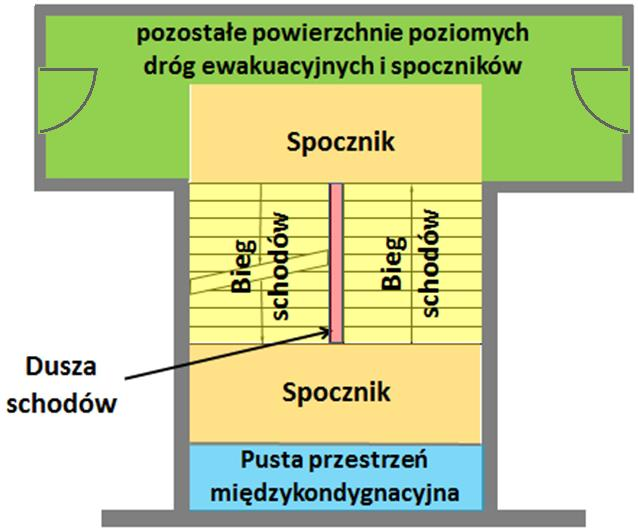

6 A biegi schodów B spoczniki C pustki D dusza E pozostałe powierzchnie Rodzaje powierzchni w klatce schodowej

7 Składowe powierzchni obliczeniowej A - maksymalna powierzchnia rzutu biegów schodów, o zdefiniowanej szerokości biegu (x): A = n i=1 A i [m 2 ] B minimalna wymagana powierzchnia spoczników, wynikająca z geometrii klatki schodowej i wymaganej minimalnej szerokości użytkowej spocznika (wynikającej z aktualnych WT): B = m j=1 B j [m 2 ]

8 Składowe powierzchni obliczeniowej C Powierzchnia pozostałych otworów międzykondygnacyjnych: p C = k=1 C k [m 2 ] Powierzchni C stawia się następujący warunek: C 10% A + B Nie spełnienie tego warunku umożliwia dalsze korzystanie z zasad projektowania zawartych w niniejszych wytycznych, niemniej niezbędne jest potwierdzenie skuteczności projektowanego systemu oddymiania za pomocą analiz obliczeniowej mechaniki płynów (CFD).

9 Składowe powierzchni obliczeniowej D powierzchnia duszy schodów. Powierzchni D stawia się następujący warunek: D 25% A + B Nie spełnienie tego warunku umożliwia dalsze korzystanie z zasad projektowania zawartych w niniejszych wytycznych, niemniej niezbędne jest potwierdzenie skuteczności projektowanego systemu oddymiania za pomocą analiz obliczeniowej mechaniki płynów (CFD. E pozostałe powierzchnie poziomych dróg ewakuacyjnych i spoczników

10 Zastrzeżenia dodatkowe Jeżeli w klatce schodowej występują różne wartości powierzchni obliczeniowej AKS-O na różnych kondygnacjach to do dalszych obliczeń należy wybrać największą z tych wartości. W przypadku klatek schodowych, w budynkach istniejących, których wymiary biegu lub spocznika są mniejsze niż wymagane przez aktualne WT, do wyznaczenia powierzchni obliczeniowej klatki schodowej przyjąć należy minimalne szerokości użytkowe biegu/spocznika, wynikające z aktualnych wymagań WT).

11 Przykład 1 Powierzchnia obliczeniowa klatki schodowej okalającej obudowany szacht windy Uwaga 1: powierzchnia klatki schodowej (AKS) na dowolnej kondygnacji do 40 m 2

12 Przykład 2 Powierzchnia obliczeniowa klatki schodowej otwartej na przyległy korytarz Uwaga 2: przestrzeń klatki schodowej jest połączona z przyległymi korytarzami lub holami i długość dojścia z najbardziej oddalonych drzwi do granicy powierzchni obliczeniowej klatki schodowej do 5 m

13 Przykład 3 Powierzchnia obliczeniowa klatki schodowej otwartej na przyległy korytarz Uwaga 3: przestrzeń klatki schodowej jest połączona z przyległymi korytarzami i holami o długości dojścia od granicy powierzchni obliczeniowej klatki schodowej do końca korytarza do 10 m

14 Przykład 4 Powierzchnia obliczeniowa klatki schodowej otwartej na przyległy korytarz Uwaga 4: szerokość korytarzy połączonych z klatką schodową niewydzieloną do3 m

15 Przykład 5 Przypadek klatki schodowej z duszą Uwaga 5: powierzchnia duszy schodów powinna spełniać warunek : D 25% (A+B)

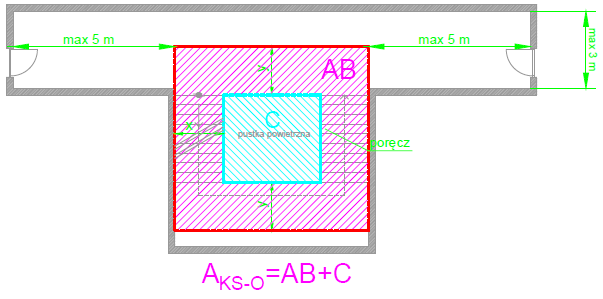

16 Przykład 6 Przypadki klatek schodowych z przyległą pustką powietrzną Uwaga 6: powierzchnia pozostałych otworów międzykondygnacyjnych powinna spełniać warunek: C 10% (A+B)

17 Przykład rzeczywisty

18 Przykład rzeczywisty Założenia początkowe [m 2 ] A KS A KS-O x y A B C D E max 40 max 40???????????? max 10% (A+B) max 25% (A+B) 0 Przypadek rysunkowy [m 2 ] A KS A KS-O x y A B C D E 15,2 15,02 1,35 1,52 5,67 8,25 0 1,1 0,18 Dopuszczalne wartości C i D [m 2 ] A KS A KS-O x y A B C D E 18,972 18,792 1,35 1,52 5,67 8,25 1,392 3,48 0,18

19 Parametry urządzeń oddymiających w oparciu o A KS-O 5% powierzchni obliczeniowej klatki schodowej A KS-O odpowiada powierzchni czynnej: klap dymowych w budynkach niskich i średniowysokich w systemach oddymiania grawitacyjnego; klap dymowych w budynkach niskich i średniowysokich w systemach oddymiania z nawiewem mechanicznym; ściennych urządzeń oddymiających w budynkach niskich i średniowysokich w systemach oddymiania z nawiewem mechanicznym. Uwaga: Powierzchnia czynna urządzeń nie powinna być mniejsza niż 1m 2. 7,5% powierzchni obliczeniowej klatki schodowej A KS-O odpowiada powierzchni czynnej: Klap dymowych w budynkach wysokich mieszkalnych. Uwaga: Powierzchnia czynna urządzeń nie powinna być mniejsza niż 1,5 m 2.

20 Napływ kompensacyjny dla systemu grawitacyjnego wynikający z A KS-O Warunek podstawowy: powierzchnia czynna otworów/urządzeń zastosowanych do zapewnienia napływu powietrza kompensacyjnego (A cz_komp ) powinna być nie mniejsza niż powierzchnia czynna zastosowanych klap dymowych (A cz_odd ) A cz_komp A cz_odd W przypadku braku danych na temat A cz_komp : A komp_geom 1,3 A odd_geom lub A komp_eff 1,3 A odd_geom

21 Napływ kompensacyjny dla systemu grawitacyjnego wynikający z A KS-O A komp_geom 1,3 A odd_geom w przypadku rozpatrywania otworu kompensacyjnego w postaci drzwi otwartych pod kątem co najmniej 90 o, powierzchnię geometryczną kompensacji (A komp_geom ) należy obliczyć jako 30% większą od powierzchni geometrycznej urządzeń oddymiających (A odd_geom ) A komp_eff 1,3 A odd_geom w przypadku zastosowania urządzenia kompensacyjnego, dla którego nie jest znany współczynnik C v (np. czerpni ściennej), ale producent udostępnia informację na temat powierzchni efektywnej urządzenia, dopuszcza się obliczanie powierzchni kompensacji (efektywnej) jako 30% większej od powierzchni geometrycznej klap dymowych

22 Powierzchnia obliczeniowa klatki schodowej i sposoby jej obliczania na podstawie wytycznych CNBOP-PIB mł. bryg. mgr inż. Marcin Cisek Dziękuję za uwagę
