1. PODSTAWA OPRACOWANIA:

Transkrypt

1 Opis koncepcji architektonicznej w zakresie wymogów ochrony przeciwpożarowej zawierającej wytyczne do wykonania projektu budowlanego i uszczegółowiającego projektu wykonawczego. Lokalizacja: Opole, ul. Piastowska 17, dz. nr 33/2, AM-43; gdzie Inwestorem jest: Państwowy Instytut Naukowy Instytut Śląski w Opolu z siedzibą w Opole, ul. Piastowska 17. OPIS KONCEPCJI ARCHITEKTONICZNEJ W ZAKRESIE WYMOGÓW OCHRONY PRZECIWPOŻAROWEJ ZAWIERAJĄCEJ WYTYCZNE DO WYKONANIA PROJEKTU BUDOWLANEGO I USZCZEGÓŁOWIAJĄCEGO PROJEKTU WYKONAWCZEGO 1. PODSTAWA OPRACOWANIA: 1. Zlecenie i umowa z Inwestorem. 2. Miejscowy plan zagospodarowania przestrzennego. 3. Wizja terenu. 4. Mapa do celów nieprojektowych w skali 1: Inwentaryzacja dla celów projektowych. 6. Ekspertyza techniczna w zakresie innego spełnienia wymagań dotyczących bezpieczeństwa pożarowego i ewakuacji opracowana dnia r przez: Rzeczoznawca ds. zabezpieczeń pożarowych mgr inż. Jan Koziuk oraz Rzeczoznawca budowlany inż. Józef Chamielec. 7. Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity Dz. U. z 2010r. Nr 243, poz z późn. zm.). 8. Ustawa z dnia 24 sierpnia 1991r. o ochronie przeciwpożarowej (tekst jednolity Dz. U. z 2009 r. Nr 178, poz. 1380). 9. Ustawa z dnia 24 sierpnia 1991r. o Państwowej Straży Pożarnej (tekst jednolity Dz. U. z 2006r. Nr 96, poz. 667 z późn. zm.). 10. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U Nr 109, poz. 719). 11. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 z późn. zm.). 12. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U. Nr 121, poz.1137 z późn. zm.). 13. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz. U. Nr 124, poz. 1030). 14. Ustawa z dnia 27 marca 2003 r. o planowaniu i zagospodarowaniu przestrzennym (tekst jednolity Dz. U. z 2012r. poz. 647). 15. Polskie Normy w tym min. PN-B Instalacje grawitacyjne do odprowadzania dymu i ciepła. Zasady projektowania. PKN r. 16. PN-EN 1838 Wyposażenie oświetlenia. Oświetlenie awaryjne. 1

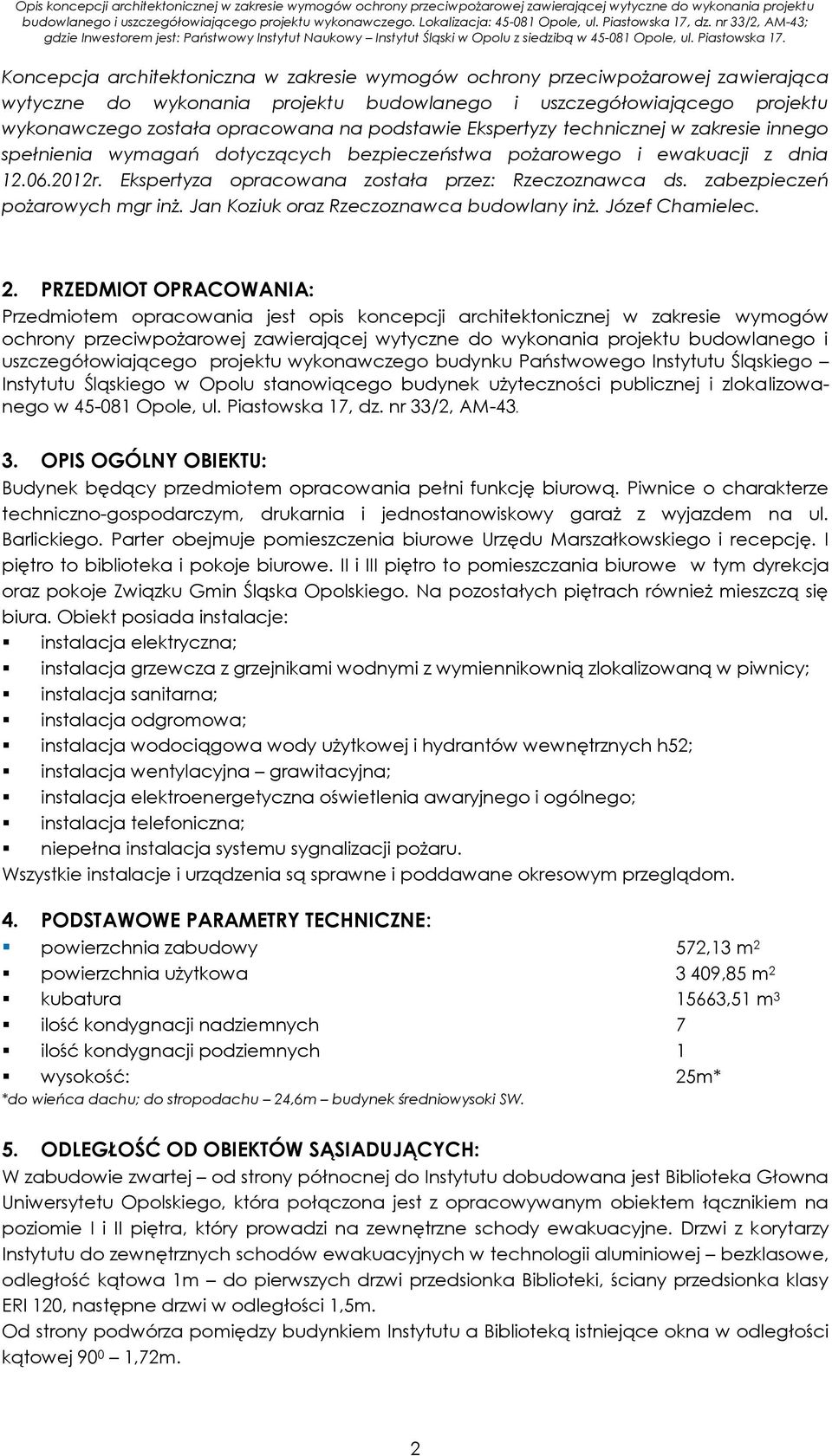

2 Opis koncepcji architektonicznej w zakresie wymogów ochrony przeciwpożarowej zawierającej wytyczne do wykonania projektu budowlanego i uszczegółowiającego projektu wykonawczego. Lokalizacja: Opole, ul. Piastowska 17, dz. nr 33/2, AM-43; gdzie Inwestorem jest: Państwowy Instytut Naukowy Instytut Śląski w Opolu z siedzibą w Opole, ul. Piastowska 17. Koncepcja architektoniczna w zakresie wymogów ochrony przeciwpożarowej zawierająca wytyczne do wykonania projektu budowlanego i uszczegółowiającego projektu wykonawczego została opracowana na podstawie Ekspertyzy technicznej w zakresie innego spełnienia wymagań dotyczących bezpieczeństwa pożarowego i ewakuacji z dnia r. Ekspertyza opracowana została przez: Rzeczoznawca ds. zabezpieczeń pożarowych mgr inż. Jan Koziuk oraz Rzeczoznawca budowlany inż. Józef Chamielec. 2. PRZEDMIOT OPRACOWANIA: Przedmiotem opracowania jest opis koncepcji architektonicznej w zakresie wymogów ochrony przeciwpożarowej zawierającej wytyczne do wykonania projektu budowlanego i uszczegółowiającego projektu wykonawczego budynku Państwowego Instytutu Śląskiego Instytutu Śląskiego w Opolu stanowiącego budynek użyteczności publicznej i zlokalizowanego w Opole, ul. Piastowska 17, dz. nr 33/2, AM OPIS OGÓLNY OBIEKTU: Budynek będący przedmiotem opracowania pełni funkcję biurową. Piwnice o charakterze techniczno-gospodarczym, drukarnia i jednostanowiskowy garaż z wyjazdem na ul. Barlickiego. Parter obejmuje pomieszczenia biurowe Urzędu Marszałkowskiego i recepcję. I piętro to biblioteka i pokoje biurowe. II i III piętro to pomieszczania biurowe w tym dyrekcja oraz pokoje Związku Gmin Śląska Opolskiego. Na pozostałych piętrach również mieszczą się biura. Obiekt posiada instalacje: instalacja elektryczna; instalacja grzewcza z grzejnikami wodnymi z wymiennikownią zlokalizowaną w piwnicy; instalacja sanitarna; instalacja odgromowa; instalacja wodociągowa wody użytkowej i hydrantów wewnętrznych h52; instalacja wentylacyjna grawitacyjna; instalacja elektroenergetyczna oświetlenia awaryjnego i ogólnego; instalacja telefoniczna; niepełna instalacja systemu sygnalizacji pożaru. Wszystkie instalacje i urządzenia są sprawne i poddawane okresowym przeglądom. 4. PODSTAWOWE PARAMETRY TECHNICZNE: powierzchnia zabudowy 572,13 m 2 powierzchnia użytkowa 3 409,85 m 2 kubatura 15663,51 m 3 ilość kondygnacji nadziemnych 7 ilość kondygnacji podziemnych 1 wysokość: 25m* *do wieńca dachu; do stropodachu 24,6m budynek średniowysoki SW. 5. ODLEGŁOŚĆ OD OBIEKTÓW SĄSIADUJĄCYCH: W zabudowie zwartej od strony północnej do Instytutu dobudowana jest Biblioteka Głowna Uniwersytetu Opolskiego, która połączona jest z opracowywanym obiektem łącznikiem na poziomie I i II piętra, który prowadzi na zewnętrzne schody ewakuacyjne. Drzwi z korytarzy Instytutu do zewnętrznych schodów ewakuacyjnych w technologii aluminiowej bezklasowe, odległość kątowa 1m do pierwszych drzwi przedsionka Biblioteki, ściany przedsionka klasy ERI 120, następne drzwi w odległości 1,5m. Od strony podwórza pomiędzy budynkiem Instytutu a Biblioteką istniejące okna w odległości kątowej ,72m. 2

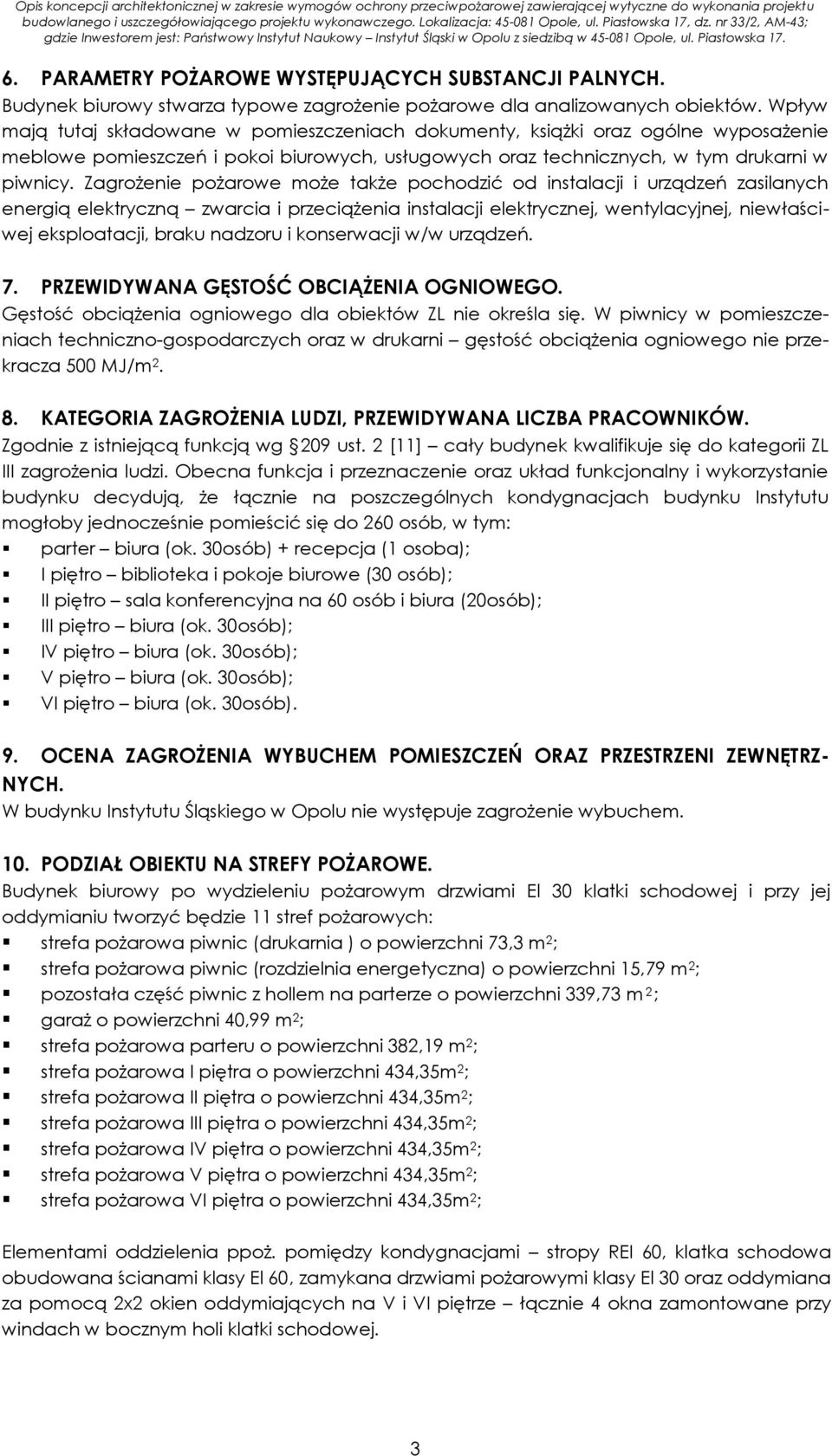

3 Opis koncepcji architektonicznej w zakresie wymogów ochrony przeciwpożarowej zawierającej wytyczne do wykonania projektu budowlanego i uszczegółowiającego projektu wykonawczego. Lokalizacja: Opole, ul. Piastowska 17, dz. nr 33/2, AM-43; gdzie Inwestorem jest: Państwowy Instytut Naukowy Instytut Śląski w Opolu z siedzibą w Opole, ul. Piastowska PARAMETRY POŻAROWE WYSTĘPUJĄCYCH SUBSTANCJI PALNYCH. Budynek biurowy stwarza typowe zagrożenie pożarowe dla analizowanych obiektów. Wpływ mają tutaj składowane w pomieszczeniach dokumenty, książki oraz ogólne wyposażenie meblowe pomieszczeń i pokoi biurowych, usługowych oraz technicznych, w tym drukarni w piwnicy. Zagrożenie pożarowe może także pochodzić od instalacji i urządzeń zasilanych energią elektryczną zwarcia i przeciążenia instalacji elektrycznej, wentylacyjnej, niewłaściwej eksploatacji, braku nadzoru i konserwacji w/w urządzeń. 7. PRZEWIDYWANA GĘSTOŚĆ OBCIĄŻENIA OGNIOWEGO. Gęstość obciążenia ogniowego dla obiektów ZL nie określa się. W piwnicy w pomieszczeniach techniczno-gospodarczych oraz w drukarni gęstość obciążenia ogniowego nie przekracza 500 MJ/m KATEGORIA ZAGROŻENIA LUDZI, PRZEWIDYWANA LICZBA PRACOWNIKÓW. Zgodnie z istniejącą funkcją wg 209 ust. 2 [11] cały budynek kwalifikuje się do kategorii ZL III zagrożenia ludzi. Obecna funkcja i przeznaczenie oraz układ funkcjonalny i wykorzystanie budynku decydują, że łącznie na poszczególnych kondygnacjach budynku Instytutu mogłoby jednocześnie pomieścić się do 260 osób, w tym: parter biura (ok. 30osób) + recepcja (1 osoba); I piętro biblioteka i pokoje biurowe (30 osób); II piętro sala konferencyjna na 60 osób i biura (20osób); III piętro biura (ok. 30osób); IV piętro biura (ok. 30osób); V piętro biura (ok. 30osób); VI piętro biura (ok. 30osób). 9. OCENA ZAGROŻENIA WYBUCHEM POMIESZCZEŃ ORAZ PRZESTRZENI ZEWNĘTRZ- NYCH. W budynku Instytutu Śląskiego w Opolu nie występuje zagrożenie wybuchem. 10. PODZIAŁ OBIEKTU NA STREFY POŻAROWE. Budynek biurowy po wydzieleniu pożarowym drzwiami El 30 klatki schodowej i przy jej oddymianiu tworzyć będzie 11 stref pożarowych: strefa pożarowa piwnic (drukarnia ) o powierzchni 73,3 m 2 ; strefa pożarowa piwnic (rozdzielnia energetyczna) o powierzchni 15,79 m 2 ; pozostała część piwnic z hollem na parterze o powierzchni 339,73 m 2 ; garaż o powierzchni 40,99 m 2 ; strefa pożarowa parteru o powierzchni 382,19 m 2 ; strefa pożarowa I piętra o powierzchni 434,35m 2 ; strefa pożarowa II piętra o powierzchni 434,35m 2 ; strefa pożarowa III piętra o powierzchni 434,35m 2 ; strefa pożarowa IV piętra o powierzchni 434,35m 2 ; strefa pożarowa V piętra o powierzchni 434,35m 2 ; strefa pożarowa VI piętra o powierzchni 434,35m 2 ; Elementami oddzielenia ppoż. pomiędzy kondygnacjami stropy REI 60, klatka schodowa obudowana ścianami klasy El 60, zamykana drzwiami pożarowymi klasy El 30 oraz oddymiana za pomocą 2x2 okien oddymiających na V i VI piętrze łącznie 4 okna zamontowane przy windach w bocznym holi klatki schodowej. 3

4 Opis koncepcji architektonicznej w zakresie wymogów ochrony przeciwpożarowej zawierającej wytyczne do wykonania projektu budowlanego i uszczegółowiającego projektu wykonawczego. Lokalizacja: Opole, ul. Piastowska 17, dz. nr 33/2, AM-43; gdzie Inwestorem jest: Państwowy Instytut Naukowy Instytut Śląski w Opolu z siedzibą w Opole, ul. Piastowska 17. Wydzielony pożarowo drzwiami pożarowymi ze szkłem zbrojonym i domykaczem poziom piwnic. W piwnicach garaż oraz pomieszczenia produkcyjno magazynowe oddzielone drzwiami EI KLASA ODPORNOŚCI POŻAROWEJ BUDYNKU, KLASA ODPORNOŚCI OGNIOWEJ I STOPIEŃ ROZPRZESTRZENIANIA SIĘ OGNIA PRZEZ ELEMENTY BUDOWLANE. Zgodnie z 212 ust. 2 [11] budynek biurowy zaliczany jest do kategorii ZL III zagrożenia ludzi. Budynek Instytutu Śląskiego w Opolu został zakwalifikowany do kategorii ZLIII i spełnia wymagania klasy pożarowej B : główna konstrukcja nośna 120 minut odporności ogniowej (R 120); konstrukcja dachu płyta żelbetowa odporności ogniowej (REI 60) elementy NRO; przykrycie dachu płyta żelbetowa (REI 60) NRO; stropy żelbetowe REI 60 odporności ogniowej wg; ściany zewnętrzne żelbetowe 30 cm płyta żelbetowa o odporności ogniowej 120 minut; ściany wewnętrzne murowane i żelbetowe grubości 12 i 18 cm El 120 lub El 60; obudowa klatki schodowej murowana 18 cm z tynkiem cementowo -wapiennym (REI 120); schody żelbetowe istniejące ewakuacyjne R 60. Schody zewnętrzne ewakuacyjne w konstrukcji stalowej, bezklasowej, biegi z płyty lastryko grubości 6 cm w ramach ze stalowego kątownika, obudowa lekka stalowa, ażurowa. Schody stanowią element dodatkowy ewakuacji ludzi z obiektu, podnoszący bezpieczeństwo w szczególnych sytuacjach zagrożenia. 12. WARUNKI EWAKUACJI, OŚWIETLENIE AWARYJNE (EWAKUACYJNE I ZAPASOWE) ORAZ PRZESZKODOWE. W budynku Instytutu Śląskiego w Opolu występują dwie klatki schodowe: klatka schodowa wewnętrzna główna (częściowo otwarta) obsługująca całą wysokość budynku oraz boczna zewnętrzna jako schody ewakuacyjne zapewniające ewakuację od VI piętra do parteru w sytuacjach szczególnego zagrożenia. a) klatka schodowa wewnętrzna główna, dwubiegowa. Typ otwarty - przewidziana do zamknięcia na kondygnacjach drzwiami pożarowymi klasy El 30, ścianami działowymi EI60 oraz czterema oknami oddymiającymi na V i VI piętrze. Parametry klatki schodowej: szerokość biegu klatki schodowej (w świetle) - 1,69m; szerokość spocznika 1,6 1,7m na półpiętrze i 2,86m na każdym piętrze; na każdym piętrze w obrębie spocznika po 2 słupy konstrukcyjne 0,63 x 0,22m. Lokalizacja słupów zapewniające wymagane parametry szerokości biegu, szerokości spocznika i korytarzy. wysokość stopni 15 cm; ilość stopni w jednym biegu 10 lub 11; klatka żelbetowa R 60, obudowana ścianą żelbetową 18cm; wyjście z budynku szerokości 1,3 m (0,9 + 0,4m), wysokości 2 m. wysokość hollu z recepcją 2,85 m. b) klatka schodowa zewnętrzna, boczna. Typ obudowany. Schody stanowią element dodatkowy ewakuacji ludzi z obiektu, podnoszący bezpieczeństwo w szczególnych sytuacjach zagrożenia. Parametry klatki schodowej: szerokość biegu klatki schodowej (w świetle) 0,85m i 0,88m; szerokość spocznika 0,94m; 4

5 Opis koncepcji architektonicznej w zakresie wymogów ochrony przeciwpożarowej zawierającej wytyczne do wykonania projektu budowlanego i uszczegółowiającego projektu wykonawczego. Lokalizacja: Opole, ul. Piastowska 17, dz. nr 33/2, AM-43; gdzie Inwestorem jest: Państwowy Instytut Naukowy Instytut Śląski w Opolu z siedzibą w Opole, ul. Piastowska 17. wysokość stopni 16 cm; ilość stopni w jednym biegu - 8 lub 10; klatka konstrukcji stalowej (ceownik 200), stopnie z płyty typu lastryko w ramie stalowej. Ściana szczytowa murowana grubości 29cm + tynk. Wejście na schody od korytarzy drzwi przeszklone, aluminiowe szerokości 0,7m x 2m; wyjście z klatki drzwi stalowe ewakuacyjne z zamkiem przeciwpanicznym 1,5x2m (0,75+0,75). c) długości dojść i dróg ewakuacyjnych. po wydzieleniu pożarowym głównej klatki schodowej i jej oddymianiu dopuszczalne długości dojść ewakuacyjnych będą zachowane i wynoszą 11m; długość drogi ewakuacyjnej (przejścia) w pomieszczeniach biurowych wynoszą 8 10m; dla sali konferencyjnej nr 201 na II piętrze długość przejścia wynosi 14 m; długość drogi ewakuacyjnej od wyjścia z pokoi na korytarze, zwana dojściem ewakuacyjnym do drzwi pożarowych El 30 dla parteru, I, II, III, IV, V i VI piętra wynosi 11m (lewa strona od ul. Strzelców Bytomskich) i 14,8m (prawa strona od ul. Barlickiego). Wydzielenia pożarowego dokonano na bazie drzwi El 30 do wszystkich pomieszczeń i korytarzy w obrębie głównej klatki schodowej z opcją ich stałego otwarcia na elektrotrzymaczach w czasie normalnej eksploatacji obiektu oraz zamykanych wg przewidzianej w odrębnej dokumentacji branżowej instalacji systemu sygnalizacji pożaru. d) drzwi ewakuacyjne. Z obiektu prowadzą wyjścia ewakuacyjne : wyjście główne od ul. Piastowskiej szerokości 1,3m (0,9+0,4m) otwierane na zewnątrz; wyjście tylne od podwórza o szerokości 1,3m (0,65+0,65m) boczne wyjściowe od podwórza - otwieranie na zewnątrz; okno ewakuacyjne 0,98x1,7m na wysokości od posadzki 0,4m na parterze, otwierane ręcznie (tradycyjną klamką) do korytarza prowadzące na spocznik zewnętrznych schodów ewakuacyjnych; drzwi ewakuacyjne 0,7x2,0m prowadzące na spocznik zewnętrznych schodów ewakuacyjnych otwierane na zewnątrz; wyjście boczne z poziomu piwnic od ul. Barlickiego szerokości 1,1m (0,82+0,28m) otwierane na zewnątrz; Kierunek otwarcia wszystkich drzwi zgodny z wymogami. Szerokość sumaryczna drzwi wyjściowych z budynku 3,7 m co wg 239 ust. 5 [11] umożliwia ewakuację ponad 400 osób przy założonej liczbie użytkowników do 260. e) korytarze ewakuacyjne. szerokości korytarza ewakuacyjnego na parterze i piętrach od I do VI wynoszą 1,46m; korytarze obudowano ścianami systemowymi klasy El 60, z materiałów niepalnych wg wymagań 216 ust. 1 oraz 241 ust. 1 3 [11]; długość korytarzy do drzwi pożarowych El 30 klatki schodowej do 12 i 15m. f) oświetlenie awaryjne. W obiekcie wykonano oświetlenie awaryjne i ewakuacyjne (1lx 2h) w holach, na korytarzach, na klatce schodowej, przy hydrantach wewnętrznych oraz przy wyjściach z budynku. Zgodnie z 181 ust. 1-3 [11] w obiekcie Instytutu Śląskiego w Opolu jest ono normatywnie wymagane na drogach ewakuacyjnych. Jako element zamienny przewidziano podniesienie czasu jego pracy do 2h. 5

6 Opis koncepcji architektonicznej w zakresie wymogów ochrony przeciwpożarowej zawierającej wytyczne do wykonania projektu budowlanego i uszczegółowiającego projektu wykonawczego. Lokalizacja: Opole, ul. Piastowska 17, dz. nr 33/2, AM-43; gdzie Inwestorem jest: Państwowy Instytut Naukowy Instytut Śląski w Opolu z siedzibą w Opole, ul. Piastowska SPOSÓB ZABEZPIECZENIA PRZECIWPOŻAROWEGO INSTALACJI UŻYTKOWYCH, A W SZCZEGÓLNOŚCI WENTYLACYJNEJ, OGRZEWCZEJ, GAZOWEJ, ELEKTROENERGETYCZ- NEJ, ODGROMOWEJ. przy wejściu głównym (od strony ul. Piastowskiej) na ścianie holu wejściowego zlokalizowano i oznakowano wg PN przeciwpożarowy wyłącznik prądu. cały budynek chroniony jest instalacją odgromową zgodnie z PN. w holu na każdej kondygnacji poza piwnicą należy nad drzwiami pożarowymi zaprojektowano klapy przeciwpożarowe montowane na wentylacji o parametrach EIS 60. Szczegółowy (branżowy) projekt sygnalizacji pożaru oraz systemu oddymiania klatki schodowej stanowić będzie osobne opracowanie, uzgodnione z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych. 14. DOBÓR URZĄDZEŃ PRZECIWPOŻAROWYCH W OBIEKCIE BUDOWLANYM, DOSTOSO- WANY DO WYMAGAŃ WYNIKAJĄCYCH Z PRZEPISÓW DOTYCZĄCYCH OCHRONY PRZECIWPOŻAROWEJ I PRZYJĘTEGO SCENARIUSZA ROZWOJU ZDARZEŃ W CZASIE PO- ŻARU, A W SZCZEGÓLNOŚCI: STAŁYCH URZĄDZEŃ GAŚNICZYCH, SYSTEMU SYGNALI- ZACJI POŻAROWEJ, DŹWIĘKOWEGO SYSTEMU OSTRZEGAWCZEGO, INSTALACJI WO- DOCIĄGOWEJ PRZECIWPOŻAROWEJ, URZĄDZEŃ ODDYMIAJĄCYCH, DŹWIGÓW PRZY- STOSOWANYCH DO POTRZEB EKIP RATOWNICZYCH. Instalacje oraz urządzenia: a) wewnętrzna sieć hydrantowa. Z uwagi na obecną funkcję ZL III oraz wysokość budynku 24,6m zaprojektowano hydranty wewnętrzne HW-25 z wężem półsztywnym, które są wymagane na wszystkich kondygnacjach budynku i wszystkich strefach pożarowych. Dotyczy to biur i sal naukowych na parterze do VI piętra oraz poziomu piwnic. Obecnie przewidziano i zrealizowano zabezpieczenie obiektu każdej kondygnacji po 2szt. hydrantów wewnętrznych HW-52 z wężami płaskoskładanymi o długości odcinka węża 20m zlokalizowanymi w korytarzach każdej kondygnacji (prawa strona od ul. Barlickiego) oraz w pionie instalacyjnym w duszy klatki schodowej na wysokości ok. 1,3m z możliwością ich obsługi z biegu klatki schodowej. W koncepcji zaprojektowano ich wymianę na węże półsztywne o długości 30m. Po wydzieleniu pożarowym drzwiami pożarowymi klasy EI 30 i wykonaniu oddymiania hydranty zlokalizowane w holu klatki pozostaną za drzwiami pożarowymi EI 30 klatki schodowej. Dodatkowo w piwnicach zaprojektowano 2 hydranty HW-52 z wężem płaskoskładanym. Szerokość całkowita budynku wynosi 41m, lokalizacja hydrantów wewnętrznych w środkowej i krańcowej części budynku na wszystkich kondygnacjach umożliwia pełny operacyjny zasięg do każdego pokoju biurowego i umożliwia podjęcia działań ratowniczych w pierwszym etapie ewentualnego pożaru. Długość pokoi biurowych wynosi 6 do 8m, długość korytarzy od 12 do 15m zasięg hydrantu z wężem półsztywnym o długości odcinka węża 30-33m. Minimalna wydajność 1,0 dm 3 /s i ciśnienie na zaworze hydrantu nie mniej niż 0,2 MPa wg[10]. b) instalacja sygnalizacji pożaru SAP. Sygnalizacja pożaru w budynku biurowym ZL III średniowysokim nie jest normatywnie wymagana wg 28 ust. 1 pkt. 10 [10]. W obiekcie znajduje się instalacja sygnalizacji pożaru lecz jest ona niewystarczająca i zostanie zdemontowana i zastąpiona nową, która zabezpieczy każde pomieszczenie. 6

7 Opis koncepcji architektonicznej w zakresie wymogów ochrony przeciwpożarowej zawierającej wytyczne do wykonania projektu budowlanego i uszczegółowiającego projektu wykonawczego. Lokalizacja: Opole, ul. Piastowska 17, dz. nr 33/2, AM-43; gdzie Inwestorem jest: Państwowy Instytut Naukowy Instytut Śląski w Opolu z siedzibą w Opole, ul. Piastowska 17. Przewidziano pełne zabezpieczenie SAP w każdym pokoju biurowym, naukowym, w pokojach socjalnych, bibliotece oraz wszystkich pozostałych pomieszczeniach budynku wraz z korytarzami oraz piwnicami (bez węzłów sanitarnych) zaproponowano czujki adresowalne, ręczne ostrzegacze pożarowe w korytarzach, przy klatce schodowej i w hollu głównym na parterze, dodatkowo zaproponowano sygnalizatory dźwiękowe i świetlne. Centrala zlokalizowana będzie w portierni i będzie objęta stałym nadzorem przez personel oraz połączona będzie monitoringiem z Jednostką Ratowniczo-Gaśniczą. Instalacja sygnalizacji pożaru oprócz dozorowania wszystkich pomieszczeń budynku realizować będzie ponadto: zamknięcie drzwi pożarowych (otwartych w normalnej eksploatacji na elektrotrzymaczach) w korytarzach przy klatce schodowej; zamknięcie klap pożarowych na wentylacji; alarm świetlny i dźwiękowy; otwarcie okien oddymiających nad klatką schodową; otwarcie drzwi i pozostawienie ich w pozycji otwartej (drzwi ewakuacyjne główne i boczne opcja nie wymagana obligatoryjnie); wyłączenie wentylacji mechanicznej; zjazd windy na przystanek podstawowy, otwarcie drzwi i pozostawienie ich w pozycji otwartej. Szczegółowy (branżowy) projekt sygnalizacji pożaru oraz systemu oddymiania klatki schodowej stanowić będzie osobne opracowanie, uzgodnione z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych. c) oddymianie głównej, wewnętrznej klatki schodowej. Zgodnie z 245 [5] w budynku średniowysokim SW zawierającym strefę pożarową ZL III klatka schodowa musi być zaopatrzona w urządzenia służące do jej oddymiania lub zapobiegające jej zadymieniu. W obiekcie planowana jest wymiana stolarki okiennej i drzwiowej zaproponowano okna oddymiające: 4szt. okien oddymiających o wymiarach 1x1,5m każde ( Fg=4,5 m 2 ) zlokalizowanych na V i VI piętrze po dwie sztuki. Powierzchnia czynna okien oddymiających Fez=3,6m 2 przy wymaganej dla powierzchni klatki schodowej z recepcją i WC (61,25 m 2 ) powierzchni 3,06 m 2. Wymagane jest otwarcie drzwi napowietrzających (na parterze) na całą przestrzeń hollu i klatki dla umożliwienia dopływu świeżego powietrza i spowodowanie ruchu dymu do góry do okien oddymiających. Na parterze drzwi główne i boczne od podwórza. Otwarcie ręczne lub automatyczne wersja do wyboru przez Inwestora. Powierzchnia drzwi otwieranych 2 szt. x 1,3 x 2,0 m = 5,2 m 2. Powierzchnia geometryczna jednego okna napowietrzającego na półpiętrze F = 1,5 m 2. Powierzchnia napowietrzania 5,2 m 2 + 1,5 m 2 = 6,7 m 2. Całością oddymiania klatki schodowej będzie sterować instalacja sygnalizacji pożaru SAP. Możliwe będzie także automatyczne otwieranie drzwi wyjściowych za pomocą systemu sygnalizacji pożaru, w razie jego uruchomienia. Z kolei wydzielenie pożarowe drzwiami EI 30 klatki na jej całej wysokości z klapami ppoż. EIS 60 na wejściu i wyjściu przez ściany klatki schodowej eliminuje praktycznie możliwość zagrożenia gazami i dymem oraz wysoką temperaturą w jej obrębie wycieki dymu z pomieszczeń" możliwe jedynie w momencie ewakuacji i ich opuszczania przez Użytkowników oraz otwierania drzwi pożarowych do klatki. Szczegółowy (branżowy) projekt sygnalizacji pożaru oraz systemu oddymiania klatki schodowej stanowić będzie osobne opracowanie, uzgodnione z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych. 7

8 Opis koncepcji architektonicznej w zakresie wymogów ochrony przeciwpożarowej zawierającej wytyczne do wykonania projektu budowlanego i uszczegółowiającego projektu wykonawczego. Lokalizacja: Opole, ul. Piastowska 17, dz. nr 33/2, AM-43; gdzie Inwestorem jest: Państwowy Instytut Naukowy Instytut Śląski w Opolu z siedzibą w Opole, ul. Piastowska WYPOSAŻENIE W GAŚNICE I INNY SPRZĘT RATOWNICZY. W budynku biurowym zgodnie z normatywem [10] wymagane jest 2 kg środka gaśniczego w przeliczeniu na 100m 2 chronionej powierzchni. Obiekt aktualnie jest wyposażony w 2 gaśnice proszkowe GPx6 na każdej kondygnacji, w każdej strefie pożarowej w ilości 14szt. gaśnic proszkowych GPx6 przy skrzynkach hydrantowych i na korytarzach na każdej kondygnacji (proszek gaśniczy ABC). Sprzęt oznakowano wg PN. 16. ZAOPATRZENIE W WODĘ DO ZEWNĘTRZNEGO GASZENIA POŻARU. Dla budynku użyteczności publicznej o powierzchni ponad 1000 m 2 zgodnie z 5 ust. 1 [13] wymagane są minimum 2 hydranty nadziemne o wydajności 10 l/s każdy, w odległości do 75m i do 150m. Wodę do zewnętrznego gaszenia pożaru dla przedmiotowego budynku biurowego zapewnia miejska sieć wodociągowa 2 szt. hydrantów nadziemnych HN80 o wydajności 10 l/s każdy, zlokalizowane są: przy ulicy Piastowskiej róg ulicy Barlickiego w odległości 10m od budynku 1szt. HN80; hydrant HN80 w odległości 100m na ulicy Barlickiego (na początku stawku); przy ulicy Strzelców Bytomskich (naprzeciwko wyjścia z zewnętrznej klatki schodowej) w odległości do 12m; kolejny hydrant przy ulicy Strzelców Bytomskich (w kierunku Radia Opole) w odległości do 140m. W rzeczywistości powyższy normatyw jest przekroczony na korzyść lepszego zabezpieczenia obiektu. 17. DROGI POŻAROWE. Dojazd pożarowy do budynku średniowysokiego SW zakwalifikowanego do kategorii ZL III (>1000 m 2 ) jest normatywnie wymagany. W rzeczywistości do budynku istnieje dogodny dojazd pożarowy, który stanowi główna ulica przy budynku ul. Piastowska, asfaltowa o szerokości 8m w odległości 8m. Na całej jej długości nie ma drzew ani innych stałych elementów zagospodarowania o wysokości powyżej 3m co zapewnia dobrą dostępność do frontu obiektu. Na ścianie bocznej od strony ul. Barlickiego istnieją trzy platany nie mające żadnego wpływu na dojazd pożarowy wzdłuż dłuższego boku budynku, od strony głównego wejścia. Również na tej ścianie bocznej nie występują otwory okienne z pomieszczeń biurowych, które umożliwiałyby ewentualne działania operacyjne i ratownicze w szczególnych sytuacjach zagrożenia. 18. PRZYSTOSOWANE ŚCIAŃ DO WYMAGANEJ ODPORNOŚCI OGNIOWEJ. W koncepcji zaproponowano obudowę istniejących ścian płytami GKF na stelażu aluminiowym wg systemów producenta. W zewnętrznej klatce schodowej na poziomie wejścia do niej z ulicy zaproponowano ścianę z pustaków ceramicznych gr. 25cm. Nysa, lipiec 2012r. Autor: Józef Ogiewka upr. do projektowania nr ewidencyjny: 103/81/Op, 128/85/Op, 15/99/Op 8

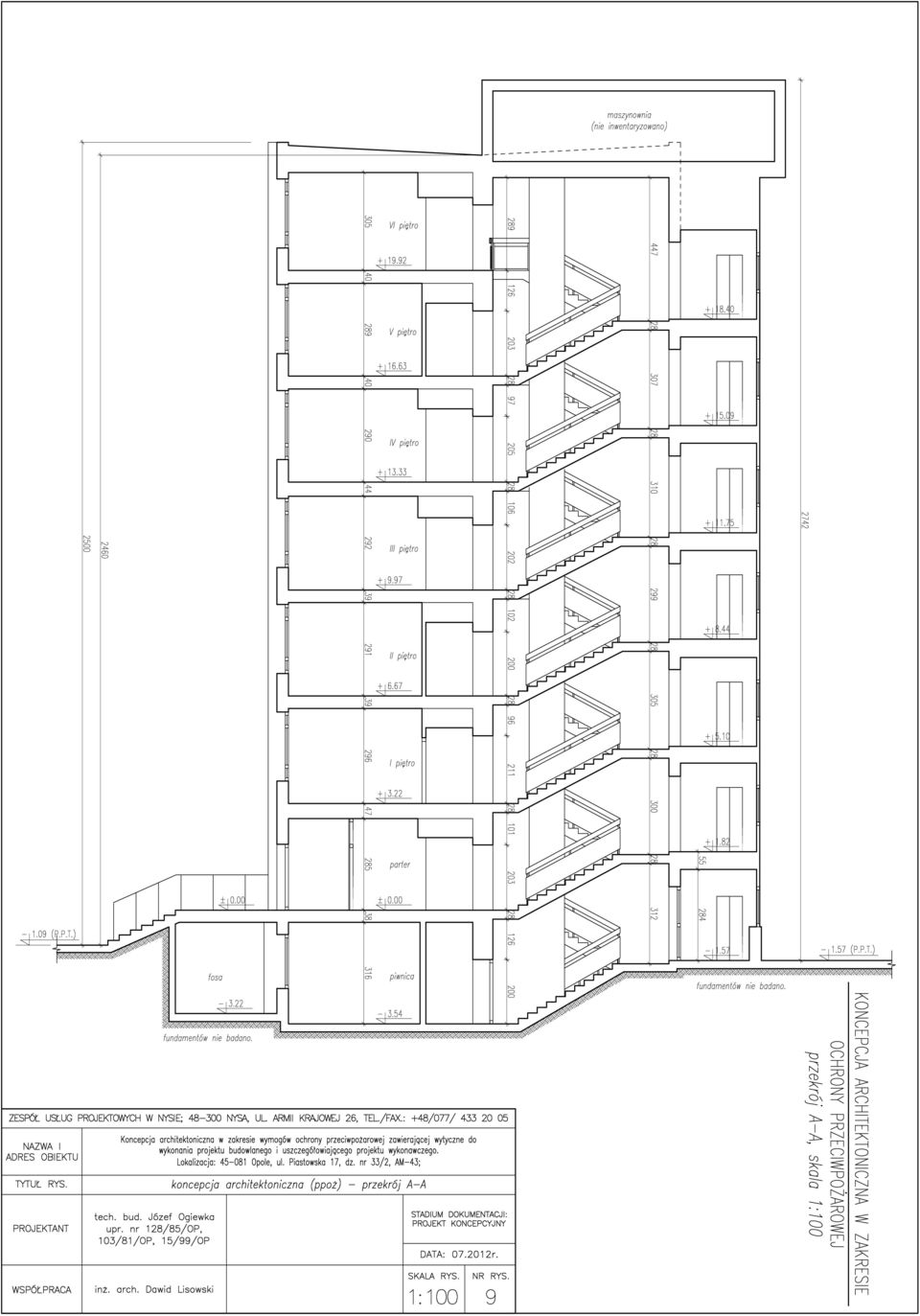

9

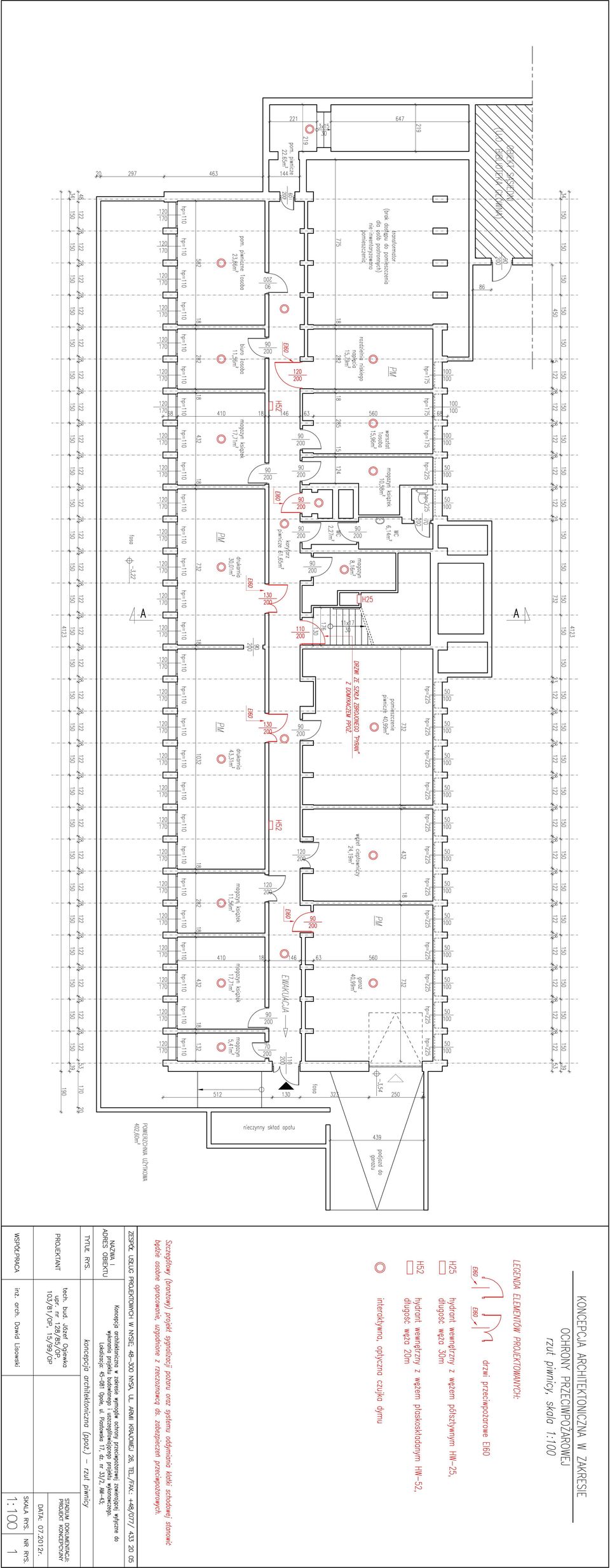

10

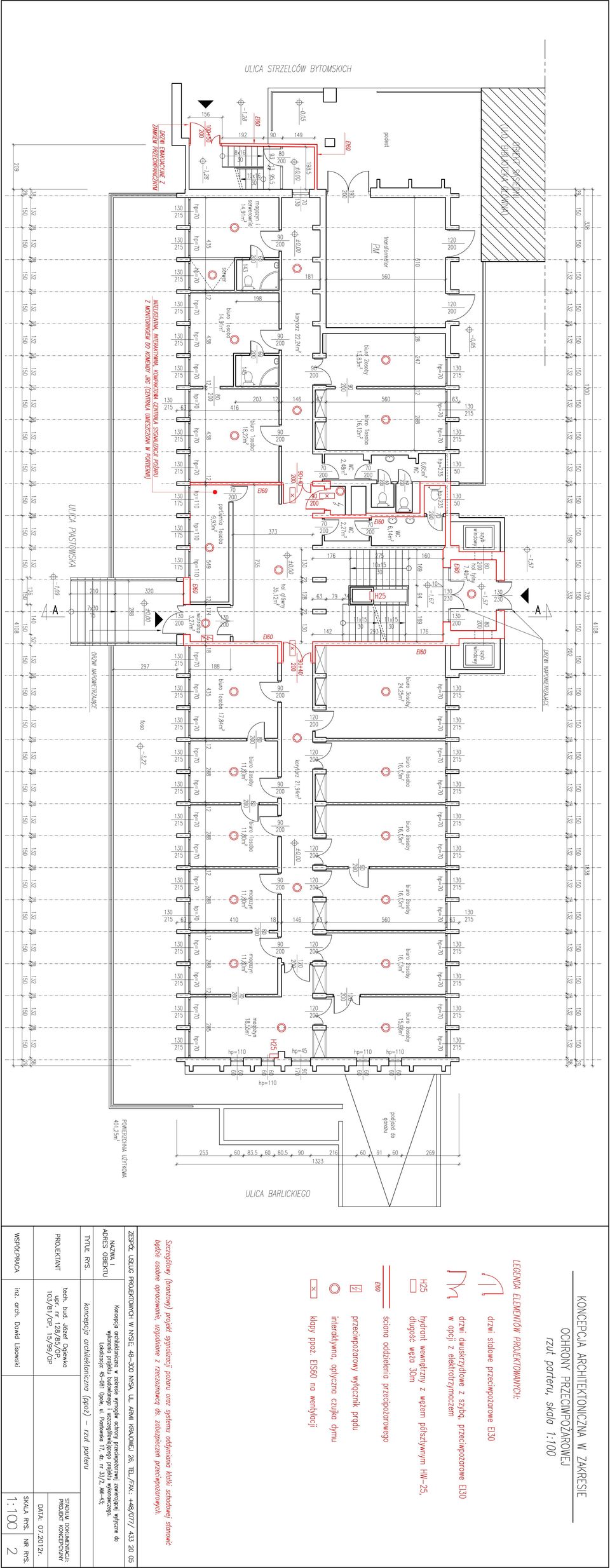

11

12

13

14

15

16

17
