Fluid Desk: Smokepack - program do projektowania instalacji wentylacji pożarowej w budynkach wysokich

Wielkość: px
Rozpocząć pokaz od strony:

Download "Fluid Desk: Smokepack - program do projektowania instalacji wentylacji pożarowej w budynkach wysokich"

Transkrypt

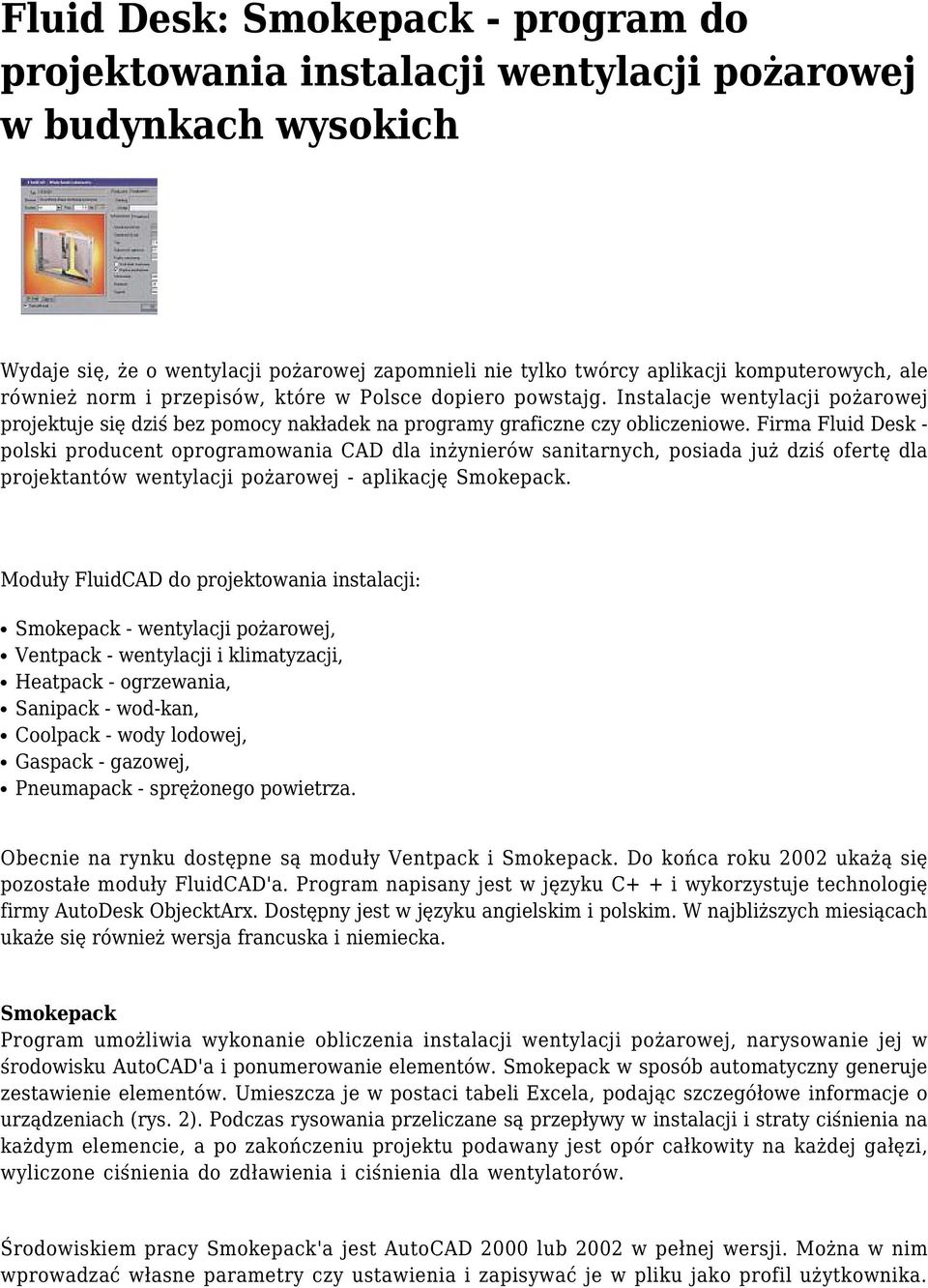

1 Fluid Desk: Smokepack - program do projektowania instalacji wentylacji pożarowej w budynkach wysokich Wydaje się, że o wentylacji pożarowej zapomnieli nie tylko twórcy aplikacji komputerowych, ale również norm i przepisów, które w Polsce dopiero powstajg. Instalacje wentylacji pożarowej projektuje się dziś bez pomocy nakładek na programy graficzne czy obliczeniowe. Firma Fluid Desk - polski producent oprogramowania CAD dla inżynierów sanitarnych, posiada już dziś ofertę dla projektantów wentylacji pożarowej - aplikację Smokepack. Moduły FluidCAD do projektowania instalacji: Smokepack - wentylacji pożarowej, Ventpack - wentylacji i klimatyzacji, Heatpack - ogrzewania, Sanipack - wod-kan, Coolpack - wody lodowej, Gaspack - gazowej, Pneumapack - sprężonego powietrza. Obecnie na rynku dostępne są moduły Ventpack i Smokepack. Do końca roku 2002 ukażą się pozostałe moduły FluidCAD'a. Program napisany jest w języku C+ + i wykorzystuje technologię firmy AutoDesk ObjecktArx. Dostępny jest w języku angielskim i polskim. W najbliższych miesiącach ukaże się również wersja francuska i niemiecka. Smokepack Program umożliwia wykonanie obliczenia instalacji wentylacji pożarowej, narysowanie jej w środowisku AutoCAD'a i ponumerowanie elementów. Smokepack w sposób automatyczny generuje zestawienie elementów. Umieszcza je w postaci tabeli Excela, podając szczegółowe informacje o urządzeniach (rys. 2). Podczas rysowania przeliczane są przepływy w instalacji i straty ciśnienia na każdym elemencie, a po zakończeniu projektu podawany jest opór całkowity na każdej gałęzi, wyliczone ciśnienia do zdławienia i ciśnienia dla wentylatorów. Środowiskiem pracy Smokepack'a jest AutoCAD 2000 lub 2002 w pełnej wersji. Można w nim wprowadzać własne parametry czy ustawienia i zapisywać je w pliku jako profil użytkownika.

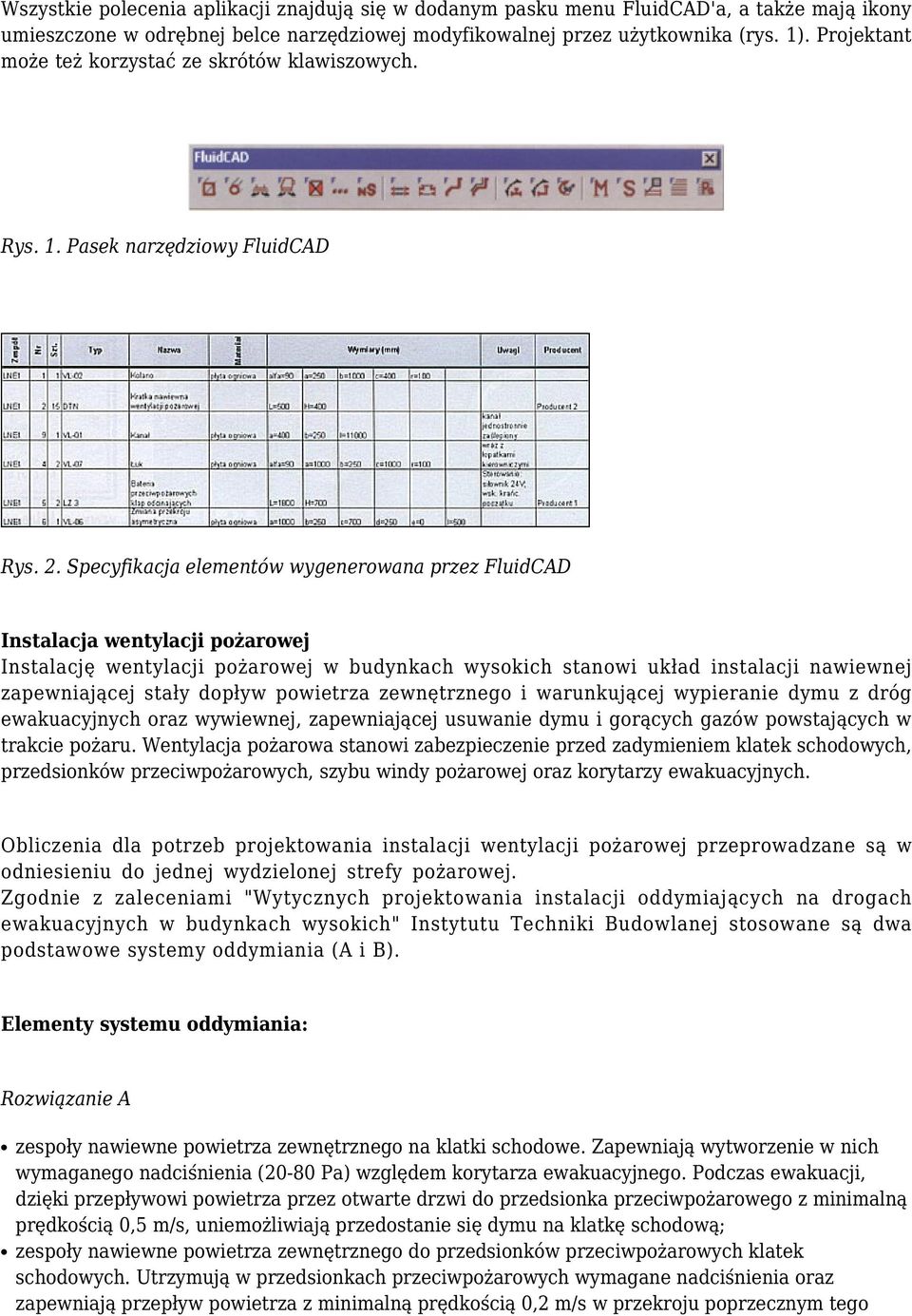

2 Wszystkie polecenia aplikacji znajdują się w dodanym pasku menu FluidCAD'a, a także mają ikony umieszczone w odrębnej belce narzędziowej modyfikowalnej przez użytkownika (rys. 1). Projektant może też korzystać ze skrótów klawiszowych. Rys. 1. Pasek narzędziowy FluidCAD Rys. 2. Specyfikacja elementów wygenerowana przez FluidCAD Instalacja wentylacji pożarowej Instalację wentylacji pożarowej w budynkach wysokich stanowi układ instalacji nawiewnej zapewniającej stały dopływ powietrza zewnętrznego i warunkującej wypieranie dymu z dróg ewakuacyjnych oraz wywiewnej, zapewniającej usuwanie dymu i gorących gazów powstających w trakcie pożaru. Wentylacja pożarowa stanowi zabezpieczenie przed zadymieniem klatek schodowych, przedsionków przeciwpożarowych, szybu windy pożarowej oraz korytarzy ewakuacyjnych. Obliczenia dla potrzeb projektowania instalacji wentylacji pożarowej przeprowadzane są w odniesieniu do jednej wydzielonej strefy pożarowej. Zgodnie z zaleceniami "Wytycznych projektowania instalacji oddymiających na drogach ewakuacyjnych w budynkach wysokich" Instytutu Techniki Budowlanej stosowane są dwa podstawowe systemy oddymiania (A i B). Elementy systemu oddymiania: Rozwiązanie A zespoły nawiewne powietrza zewnętrznego na klatki schodowe. Zapewniają wytworzenie w nich wymaganego nadciśnienia (20-80 Pa) względem korytarza ewakuacyjnego. Podczas ewakuacji, dzięki przepływowi powietrza przez otwarte drzwi do przedsionka przeciwpożarowego z minimalną prędkością 0,5 m/s, uniemożliwiają przedostanie się dymu na klatkę schodową; zespoły nawiewne powietrza zewnętrznego do przedsionków przeciwpożarowych klatek schodowych. Utrzymują w przedsionkach przeciwpożarowych wymagane nadciśnienia oraz zapewniają przepływ powietrza z minimalną prędkością 0,2 m/s w przekroju poprzecznym tego

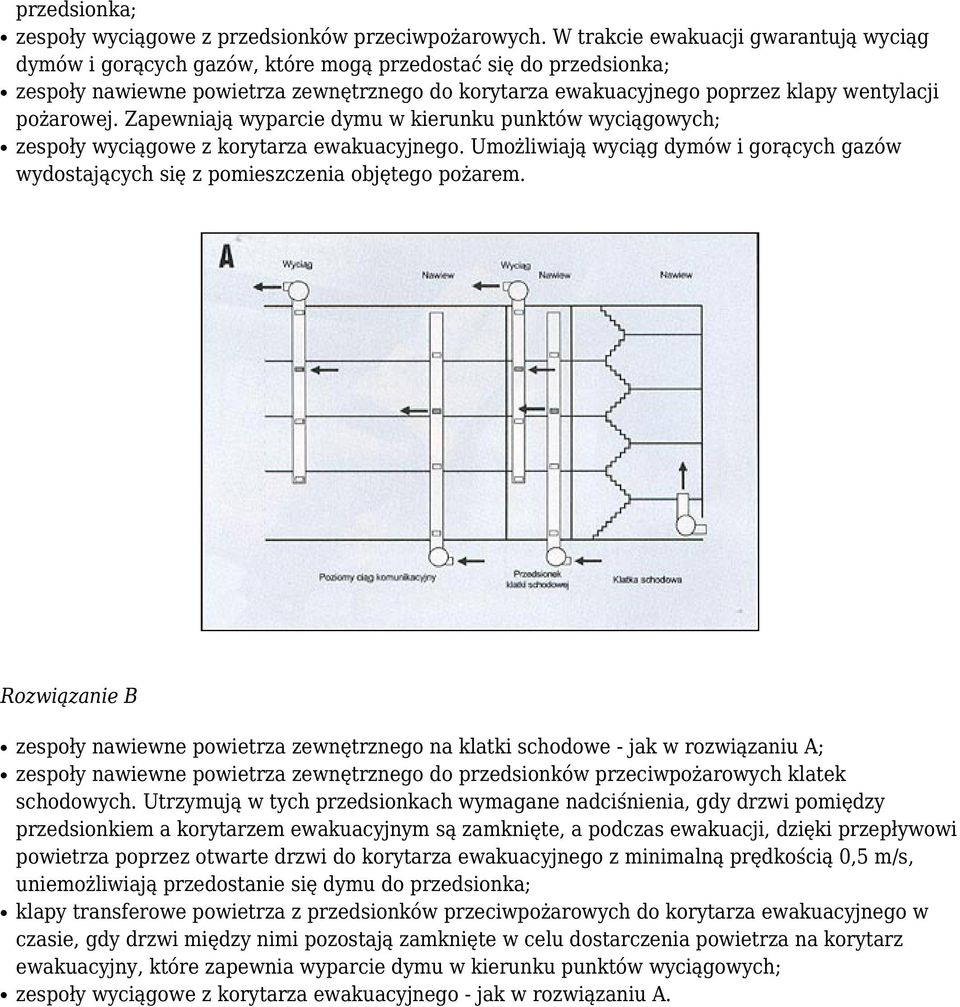

3 przedsionka; zespoły wyciągowe z przedsionków przeciwpożarowych. W trakcie ewakuacji gwarantują wyciąg dymów i gorących gazów, które mogą przedostać się do przedsionka; zespoły nawiewne powietrza zewnętrznego do korytarza ewakuacyjnego poprzez klapy wentylacji pożarowej. Zapewniają wyparcie dymu w kierunku punktów wyciągowych; zespoły wyciągowe z korytarza ewakuacyjnego. Umożliwiają wyciąg dymów i gorących gazów wydostających się z pomieszczenia objętego pożarem. Rozwiązanie B zespoły nawiewne powietrza zewnętrznego na klatki schodowe - jak w rozwiązaniu A; zespoły nawiewne powietrza zewnętrznego do przedsionków przeciwpożarowych klatek schodowych. Utrzymują w tych przedsionkach wymagane nadciśnienia, gdy drzwi pomiędzy przedsionkiem a korytarzem ewakuacyjnym są zamknięte, a podczas ewakuacji, dzięki przepływowi powietrza poprzez otwarte drzwi do korytarza ewakuacyjnego z minimalną prędkością 0,5 m/s, uniemożliwiają przedostanie się dymu do przedsionka; klapy transferowe powietrza z przedsionków przeciwpożarowych do korytarza ewakuacyjnego w czasie, gdy drzwi między nimi pozostają zamknięte w celu dostarczenia powietrza na korytarz ewakuacyjny, które zapewnia wyparcie dymu w kierunku punktów wyciągowych; zespoły wyciągowe z korytarza ewakuacyjnego - jak w rozwiązaniu A.

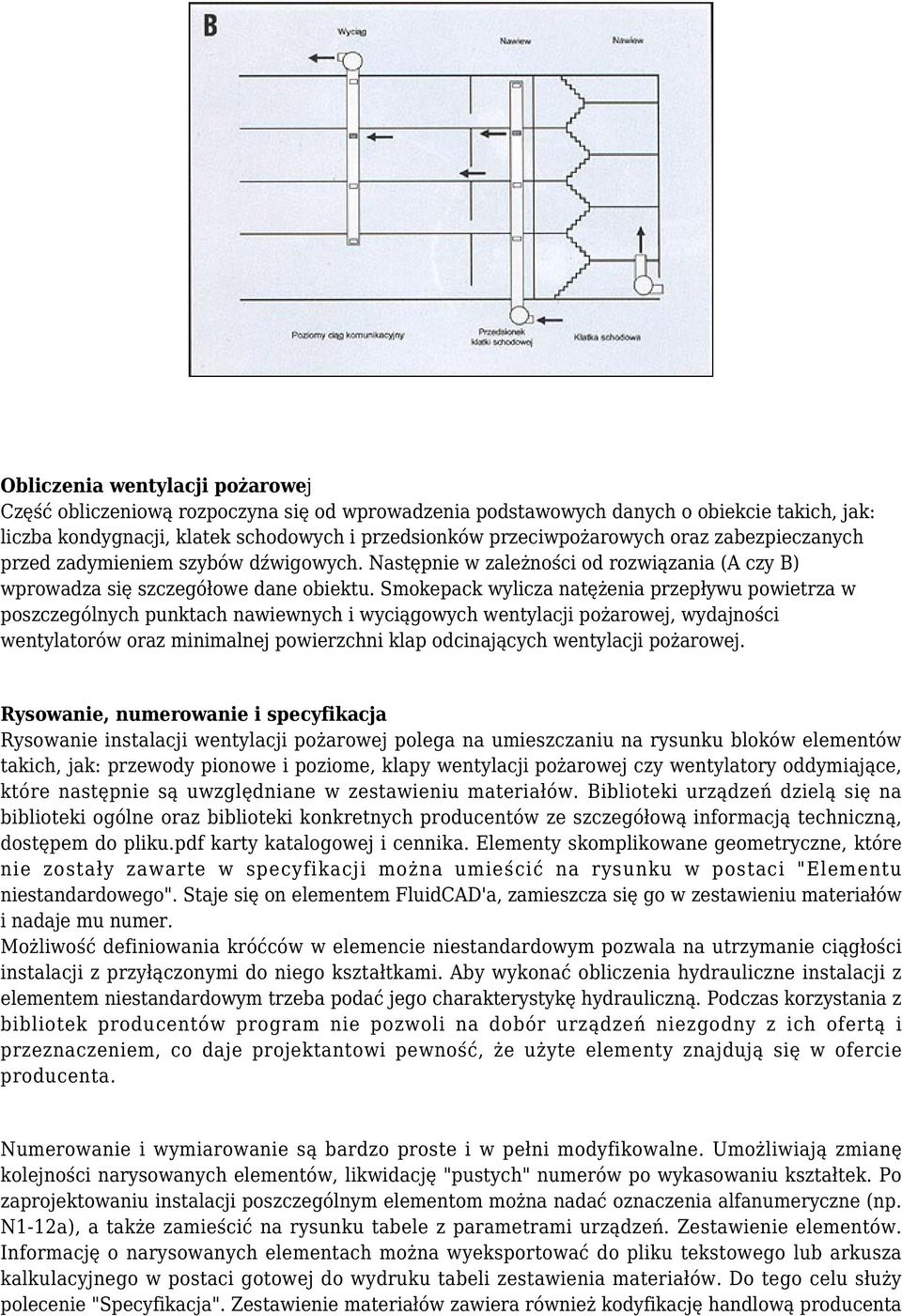

4 Obliczenia wentylacji pożarowej Część obliczeniową rozpoczyna się od wprowadzenia podstawowych danych o obiekcie takich, jak: liczba kondygnacji, klatek schodowych i przedsionków przeciwpożarowych oraz zabezpieczanych przed zadymieniem szybów dźwigowych. Następnie w zależności od rozwiązania (A czy B) wprowadza się szczegółowe dane obiektu. Smokepack wylicza natężenia przepływu powietrza w poszczególnych punktach nawiewnych i wyciągowych wentylacji pożarowej, wydajności wentylatorów oraz minimalnej powierzchni klap odcinających wentylacji pożarowej. Rysowanie, numerowanie i specyfikacja Rysowanie instalacji wentylacji pożarowej polega na umieszczaniu na rysunku bloków elementów takich, jak: przewody pionowe i poziome, klapy wentylacji pożarowej czy wentylatory oddymiające, które następnie są uwzględniane w zestawieniu materiałów. Biblioteki urządzeń dzielą się na biblioteki ogólne oraz biblioteki konkretnych producentów ze szczegółową informacją techniczną, dostępem do pliku.pdf karty katalogowej i cennika. Elementy skomplikowane geometryczne, które nie zostały zawarte w specyfikacji można umieścić na rysunku w postaci "Elementu niestandardowego". Staje się on elementem FluidCAD'a, zamieszcza się go w zestawieniu materiałów i nadaje mu numer. Możliwość definiowania króćców w elemencie niestandardowym pozwala na utrzymanie ciągłości instalacji z przyłączonymi do niego kształtkami. Aby wykonać obliczenia hydrauliczne instalacji z elementem niestandardowym trzeba podać jego charakterystykę hydrauliczną. Podczas korzystania z bibliotek producentów program nie pozwoli na dobór urządzeń niezgodny z ich ofertą i przeznaczeniem, co daje projektantowi pewność, że użyte elementy znajdują się w ofercie producenta. Numerowanie i wymiarowanie są bardzo proste i w pełni modyfikowalne. Umożliwiają zmianę kolejności narysowanych elementów, likwidację "pustych" numerów po wykasowaniu kształtek. Po zaprojektowaniu instalacji poszczególnym elementom można nadać oznaczenia alfanumeryczne (np. N1-12a), a także zamieścić na rysunku tabele z parametrami urządzeń. Zestawienie elementów. Informację o narysowanych elementach można wyeksportować do pliku tekstowego lub arkusza kalkulacyjnego w postaci gotowej do wydruku tabeli zestawienia materiałów. Do tego celu służy polecenie "Specyfikacja". Zestawienie materiałów zawiera również kodyfikację handlową producenta

5 urządzeń, co umożliwia szybką wycenę. Obliczenia hydrauliczne wykonywane są w sposób dynamiczny. Umożliwia to już na etapie projektowania kontrolę prędkości przepływu powietrza i strat ciśnienia na poszczególnych elementach instalacji. Możliwe jest również wykonanie obliczeń hydraulicznych po zakończeniu rysowania. Niezbędne jest określenie wydajności we wszystkich punktach końcowych, a program sam wyliczy przepływy i prędkości w pozostałych elementach. Rys. 3. Rysunek instalacji wentylacji pożarowej Rys. 4. Okno dialogowe modyfikacji elementu instalacji wentylacji pożarowej

6 KONTAKT Fluid Desk Sp. z o.o.
