1 dr inż. Leszek Stachecki

2 Przebicie przez ścinanie może powstad na skutek działania obciążenia skupionego lub reakcji na względnie małe pole A load będące częścią płyty lub fundamentu. EUROKOD 2

3 Mechanizm zniszczenia w wyniku przebicia płyty obciążonej siłą skoncentrowaną na małej powierzchni prowadzi do wytworzenia się powierzchni zniszczenia w kształcie ostrosłupa lub stożka ściętego. EUROKOD 2

4 Mechanizm zniszczenia w wyniku przebicia płyty obciążonej siłą skoncentrowaną na małej powierzchni prowadzi do wytworzenia się powierzchni zniszczenia w kształcie ostrosłupa lub stożka ściętego. EUROKOD 2

5 sprawdzenie na przebicie polega na porównaniu występujących przy przebiciu zastępczych naprężeo ścinających z parametrami wytrzymałościowymi betonu; EUROKOD 2

6 zastępcze naprężenia ścinające oblicza się na podstawie działających obciążeo na obwodzie kontrolnym utworzonym na powierzchni betonu, powierzchnia ta jest równa iloczynowi długości obwodu kontrolnego u i wymiaru odzwierciedlającego grubośd płyty; EUROKOD 2

7 obwód kontrolny jest wyznaczany w odległości zależnej od grubości płyty EUROKOD 2

8 właściwości wytrzymałościowe betonu przy przebiciu zależą od klasy betonu i uwzględniają zróżnicowane współczynniki korekcyjne wynikające z różnych efektów, jak np. podłużnego zbrojenia płyty, właściwości plastycznych betonu czy grubości płyty EUROKOD 2

9 właściwości wytrzymałościowe betonu przy przebiciu zależą od klasy betonu i uwzględniają zróżnicowane współczynniki korekcyjne wynikające z różnych efektów, jak np. podłużnego zbrojenia płyty, właściwości plastycznych betonu czy grubości płyty EUROKOD 2

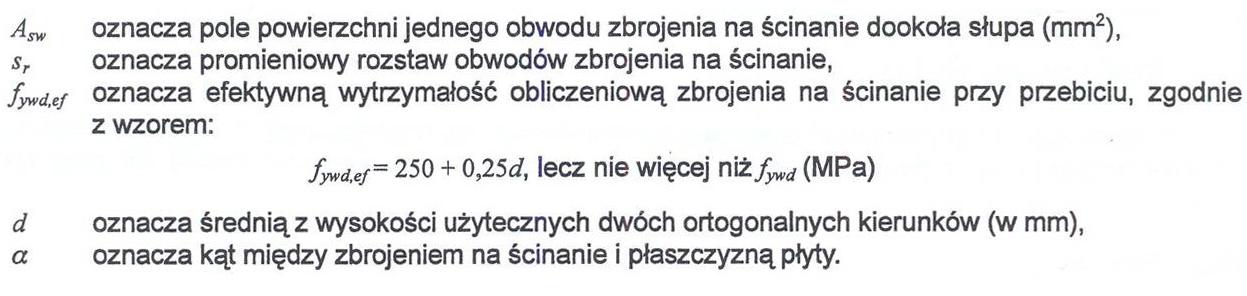

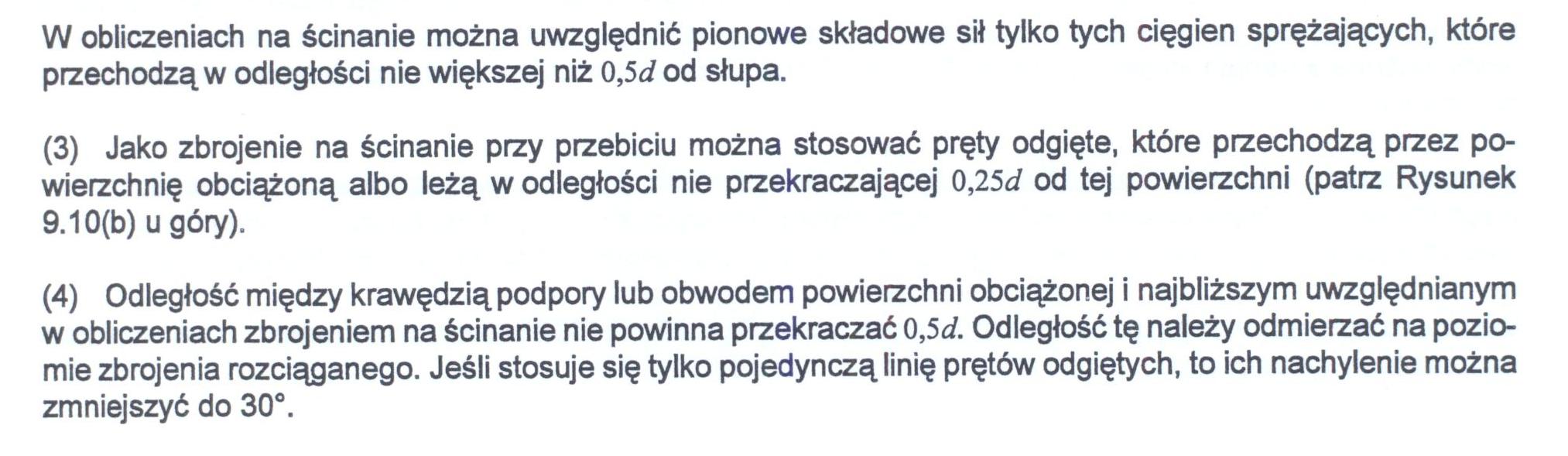

10 składnik nośności na przebicie, wynikający z istniejącego zbrojenia poprzecznego, z reguły wyraża się w pewnej proporcji do nośności przekroju betonowego na przebicie EUROKOD 2

11 cot = 2 EUROKOD 2

12 podstawowy obwód kontrolny u 1 leży w odległości 2d od pola obciążenia; obwód kontrolny należy przyjmowad tak, aby minimalizowad jego długośd

13

14 obwód kontrolny w pobliżu krawędzi lub otworu EUROKOD 2

15 obwód kontrolny w pobliżu otworu EUROKOD 2

16 przekrojem kontrolnym jest przekrój mający wysokośd d rozciągający się wzdłuż obwodu kontrolnego. EUROKOD 2

17 dalsze obwody kontrolne powinny mied ten sam kształt co podstawowy obwód kontrolny. EUROKOD 2

18 w płytach i fundamentach o zmiennej grubości wysokośd d można przyjąd na krawędzi obciążenia.

19 w płytach opartych na głowicach okrągłych gdy ; l H <2h H.

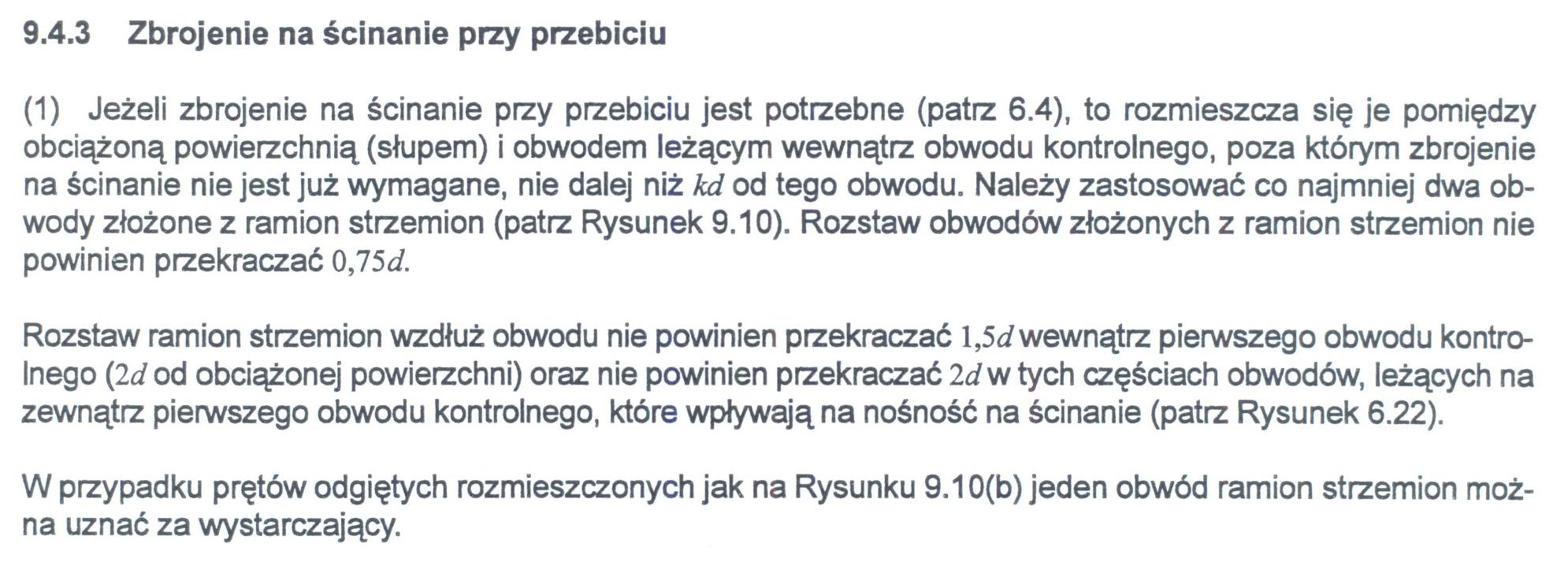

20 r count =2d+l H +0,5c c średnica słupa

21

22 l H >2h H należy sprawdzad przekroje kontrolne zarówno w głowicy, jak w płycie

23 Dla słupów okrągłych : r cont,ext =l H +2d+0,5c r cont,int =2(d+h H )+0,5c

24 Sprawdzenie należy przeprowadzid: na obwodzie słupa; na podstawowym obwodzie kontrolnym u 1.

25 Jeżeli zbrojenie na przebicie jest potrzebne to należy znaleźd taki dalszy obwód u out,ef poza którym zbrojenie nie jest potrzebne.

26 Graniczne naprężenia styczne EUROKOD 2

27 Sprawdzenie na obwodzie słupa n Rd,max = 0,5nf cd

28 Sprawdzenie na obwodzie kontrolnym Jeżeli to zbrojenie na przebicie nie jest konieczne.

29

30 Jeżeli reakcja podpory przyłożona mimośrodowo: EUROKOD 2

31

32

33

34

35

36

37 Wewnętrzne słupy prostokątne obciążone mimośrodowo w obu kierunkach: EUROKOD 2

38 Słup usytuowany przy krawędzi; moment prostopadły do krawędzi EUROKOD 2

39 Słup narożny; moment prostopadły do krawędzi EUROKOD 2

40

41

42 k 1 = 0,1 EUROKOD 2

43

44

45 Fundamenty EUROKOD 2

46 Fundamenty W określad podobnie jak W1 dla obwodu u

47

48 n Rd,max =0,5nf cd EUROKOD 2

49

50

51

52

53

54
