Schöck Isokorb typu V

Wielkość: px
Rozpocząć pokaz od strony:

Download "Schöck Isokorb typu V"

Transkrypt

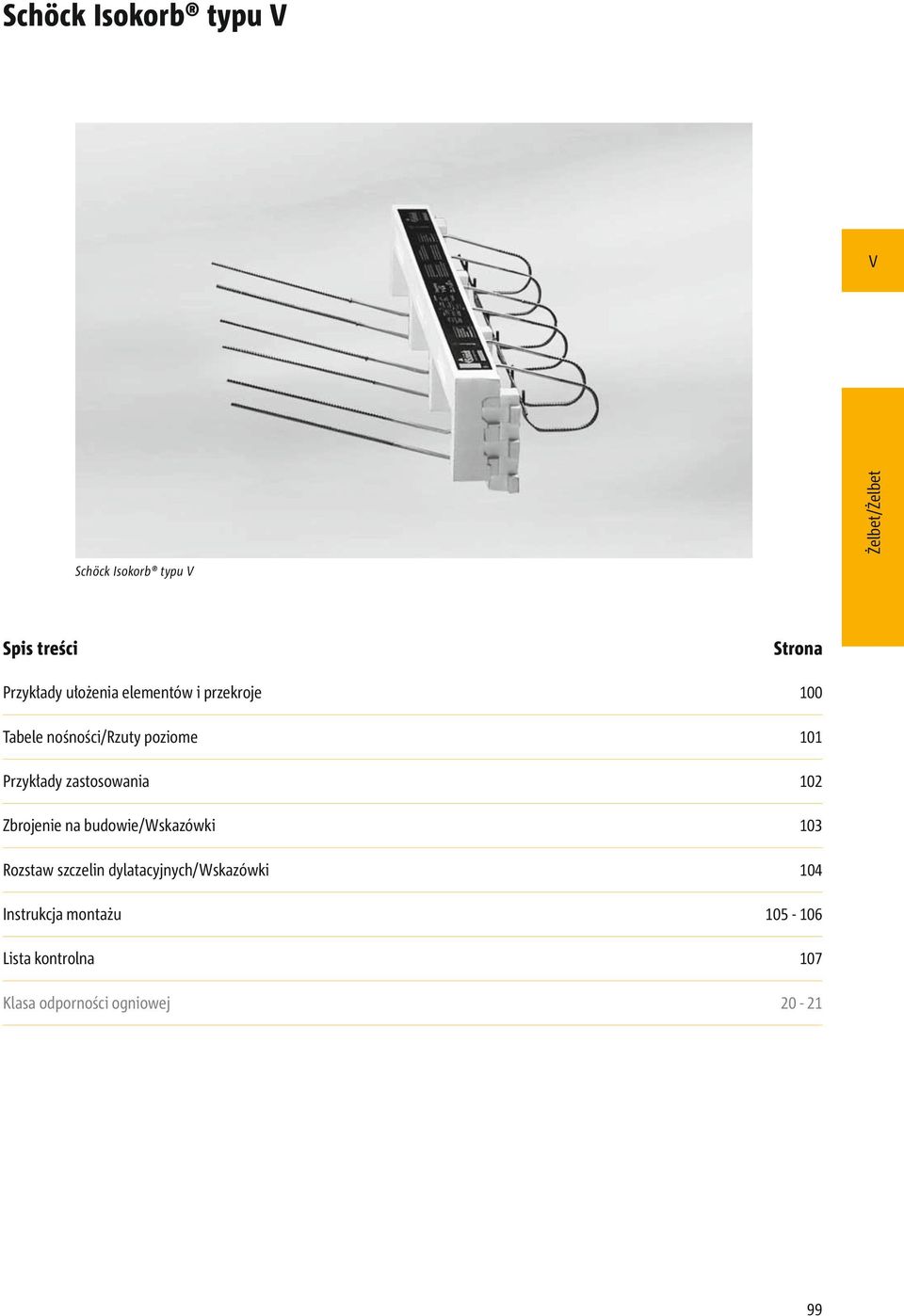

1 Schöck Isokorb typu Schöck Isokorb typu Spis treści Strona Przykłady ułożenia elementów i przekroje 100 Tabele nośności/rzuty poziome 101 Przykłady zastosowania 102 Zbrojenie na budowie/wskazówki 103 Rozstaw szczelin dylatacyjnych/wskazówki 104 Instrukcja montażu Lista kontrolna 107 Klasa odporności ogniowej

2 Schöck Isokorb Przykłady ułożenia elementów i przekroje Izolacja wykonana na budowie Moduł HPB Ilustracja 1: podparty trójstronnie Ilustracja 2: podparty dwustronnie Moduł HPB Moduł HPC Moduł HPB Ilustracja 3: podparty Ilustracja 4: podparty dwustronnie z dodatkowym słupem Ilustracja 5: przy ścianie jednowarstwowej Ilustracja 6: przy ścianie z izolacją zewnętrzną Spoina elastyczna Ilustracja 7: przy ścianie trójwarstwowej Ilustracja 8: przy ścianie jednowarstwowej z rolokasetą wymagane tylko w przypadku występowania sił poziomych. Moduły do przenoszenia sił poziomych HPA, HPB lub HPC (zobacz strona ). 100

3 Schöck Isokorb typu Tabele nośności/rzuty poziome z R60 od H=180 mm Nośności obliczeniowe dla elementu Schöck Isokorb : H = mm Schöck Isokorb typy 6/4 6/6 6/8 6/10 Wartości obliczeniowe v Rd [kn/m] Beton C20/25 +49,2 +73,8 +98,4 +122, Nośność płyty ok ok ok sprawdzić Dł. elem. Isokorb [m] 1,00 1,00 1,00 1,00 Pręty na siły poprzeczne 4 ø 6 6 ø 6 8 ø 6 10 ø 6 min H przy R0 [mm] min H przy R60 [mm] Sprawdzenie nośności płyty żelbetowej na 0,3 Rd,max przy H min Przekrój: Schöck Isokorb typu 6/4 do 6/ Rzut poziomy: Schöck Isokorb typu 6/4 Rzut poziomy: Schöck Isokorb typu 6/ Rzut poziomy: Schöck Isokorb typu 6/8 Rzut poziomy: Schöck Isokorb typu 6/10 101

4 Schöck Isokorb Przykłady zastosowania na zewnątrz ø 6 wewnątrz 175 Ilustracja 1: Przykład przesunięcia wysokości przy pomocy Schöck Isokorb typu 6/6 na zewnątrz wewnątrz ø 6 z R60 od H = 180 mm 155 Ilustracja 2: Montaż do stropu z płyt filigranowych przy pomocy Schöck Isokorb typu 6/6-R60 na zewnątrz wewnątrz ø 6 Ilustracja 3: Montaż płyty balkonowej jako element prefabrykowany przy pomocy Schöck Isokorb typu 6/6 102

5 Schöck Isokorb typu Zbrojenie na budowie/wskazówki Połączenie za pomocą strzemion Połączenie za pomocą dźwigara kratowego 100 Poz. 2 Poz. 1 Poz. 3 Poz. 4 Poz. 3 Klasa betonu C20/25 (przy XC4) Klasa betonu C20/25 (przy XC4) Klasa betonu C20/25 Klasa betonu C20/25 Górne zbrojenie l s 300 Górne zbrojenie 300 Poz. 2 Strzemię Poz. 3 Strzemię konstrukcyjne Poz. 4 Dźwigar kratowy H Poz. 3 Pręt ukośny Zbrojenie dolne Poz. 1 Pręt stalowy 2 ø 8 Zbrojenie dolne Pręty ukośne Schöck Isokorb typu Wskazówki C20/25 Strzemię (Poz. 2) a sw,rqd [cm 2 /Element] C25/30 Strzemię (Poz. 2) a sw,rqd [cm 2 /Element] 6/4 0,96 1,13 6/6 1,45 1,70 6/8 1,93 2,26 6/10 2,41 2,83 Schöck Isokorb typu Dźwigar kratowy (Poz. 4) Odległość między prętami ukośnymi 200 ø s,d [mm] H [mm] ø s,d = Średnica prętów ukośnych [mm] Dla płyt łączonych elementami Schöck Isokorb typu należy sporządzić obliczenia statyczne. Płyty po obu stronach H = Wysokość dźwigara kratowego połączenia z elementami Schöck Isokorb należy obliczać tak, jak płyty swobodnie podparte, ponieważ elementy Schöck Isokorb typu mogą przenosić tylko siły poprzeczne. 6/4 6/6 6/8 6/10 5,0 60 5,0 80 5,5 60 5, ,5 90 6,0 70 Obciążenie siłą poprzeczną płyt w połączenia należy ograniczyć do 0,3 Rd, max przy czym Rd, max należy wyznaczyć zgodnie z PN-EN (EC2), równanie (6.9) dla θ = 45 oraz α = 90 (patrz przykład na str. 9. Górne i dolne zbrojenie łączonych płyt musi być poprowadzone po obu stronach Schöck Isokorb jak najbliżej warstwy izolacyjnej z uwzględnieniem wymaganej otuliny betonowej. Zbrojenie podwieszające przylegającej do złącza Schöck Isokorb płyty betonowej musi być wymiarowane na maksymalną wartość siły poprzecznej. W tym celu można stosować strzemiona/siatki ze strzemion lub dźwigary kratowe. Powyższy rysunek przedstawia tylko pierwszy dźwigar kratowy i jego funkcje jako zbrojenie podwieszane. Możliwe są inne warianty połączeń za pomocą dźwigara kratowego, które nie zostały tu zaprezentowane. W ich przypadku należy uwzględniać odpowiednie przepisy PN-EN (EC2) Ust (np. odległość dźwigarów kratowych < 2h) i z aprobat dot. dźwigarów. 103

6 Schöck Isokorb typu Rozstaw szczelin dylatacyjnych/wskazówki Rozstaw szczelin dylatacyjnych 100 7,80 m ew. moduł HPB Trzpień w szczelinie dylatacyjnej np. Schöck Dorn ESD-K ew. moduł HPC Szczelina dylatacyjna Trzpień w szczelinie dylatacyjnej np. Schöck Dorn ESD-K 100 Szczelina dylatacyjna ew. moduł HPB 3,90 m ew. moduł HPC ew. moduł HPB l 3,90 m Ilustracja 1: Rzut poziomy Ilustracja 2: Rzut poziomy Maksymalny standardowy rozstaw szczelin dylatacyjnych wynosi 7,80 m. W narożnikach maksymalna długość ramienia wynosi e/2 = 3,90 m. Odległość osiowa prętów na ścinanie powinna sie mieścić w przedziale pomiędzy 100 mm a 150 mm. Jeśli do przejęcia sił poziomych działających prostopadle lub równolegle do płaszczyzny izolującej wybrano moduły HP (zobacz strona ), należy zwrócić uwagę przy planowaniu rozmieszczenia, aby nie powstały dodatkowe punkty stałe, w których przekroczony zostałby maksymalny rozstaw szczelin dylatacyjnych. Wskazówka Jeśli z projektu wynika, że w połączeniu przy użyciu elementów Schöck Isokorb typu wystąpią siły poziome, to dla każdej płyty balkonowej należy dodatkowo zastosować punktowe moduły do przenoszenia tych sił (moduły HP, zobacz strona ). 104

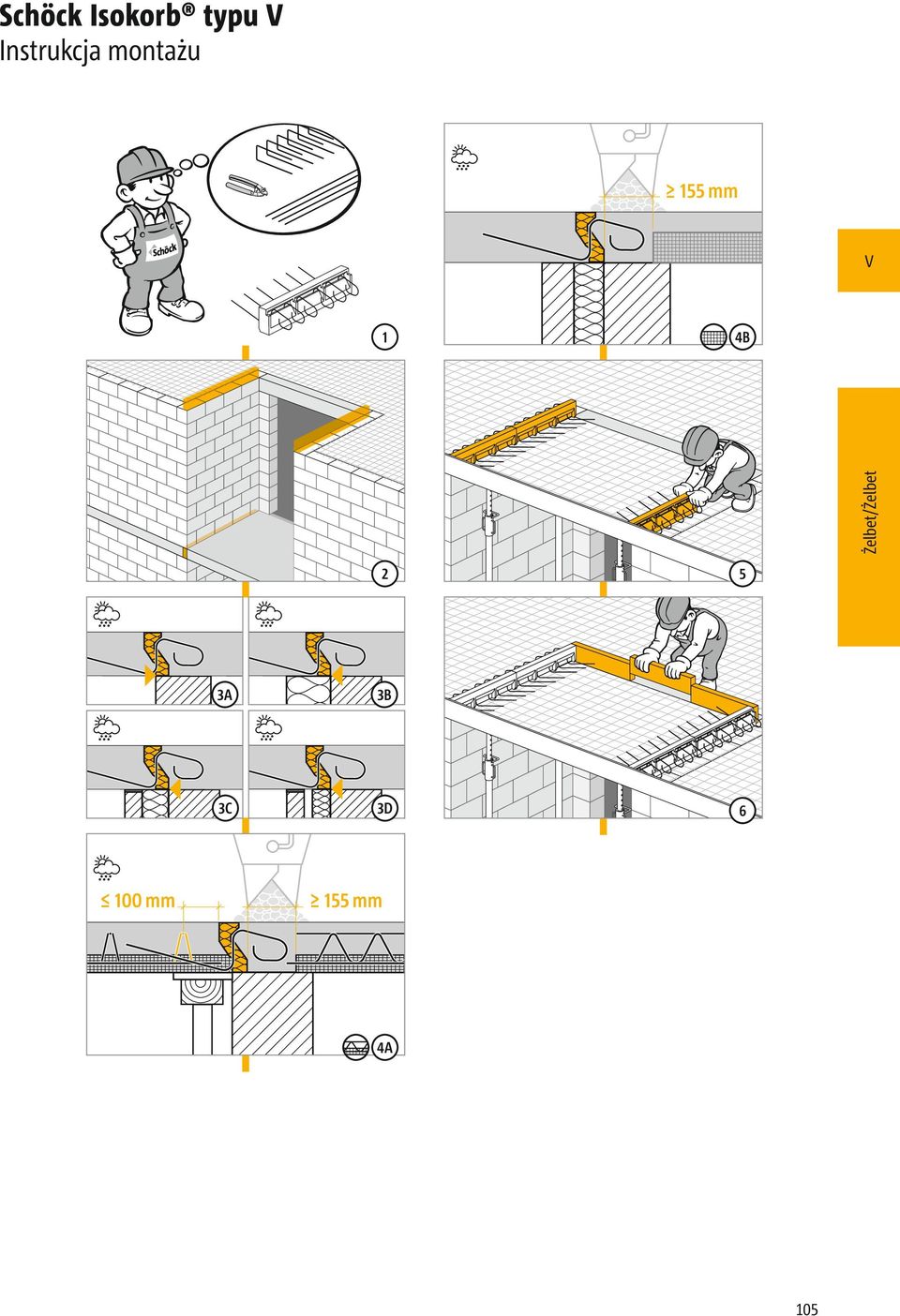

7 Schöck Isokorb typu Instrukcja montażu 155 mm 1 4B 2 5 3A 3B 3C 3D mm 155 mm 4A 105

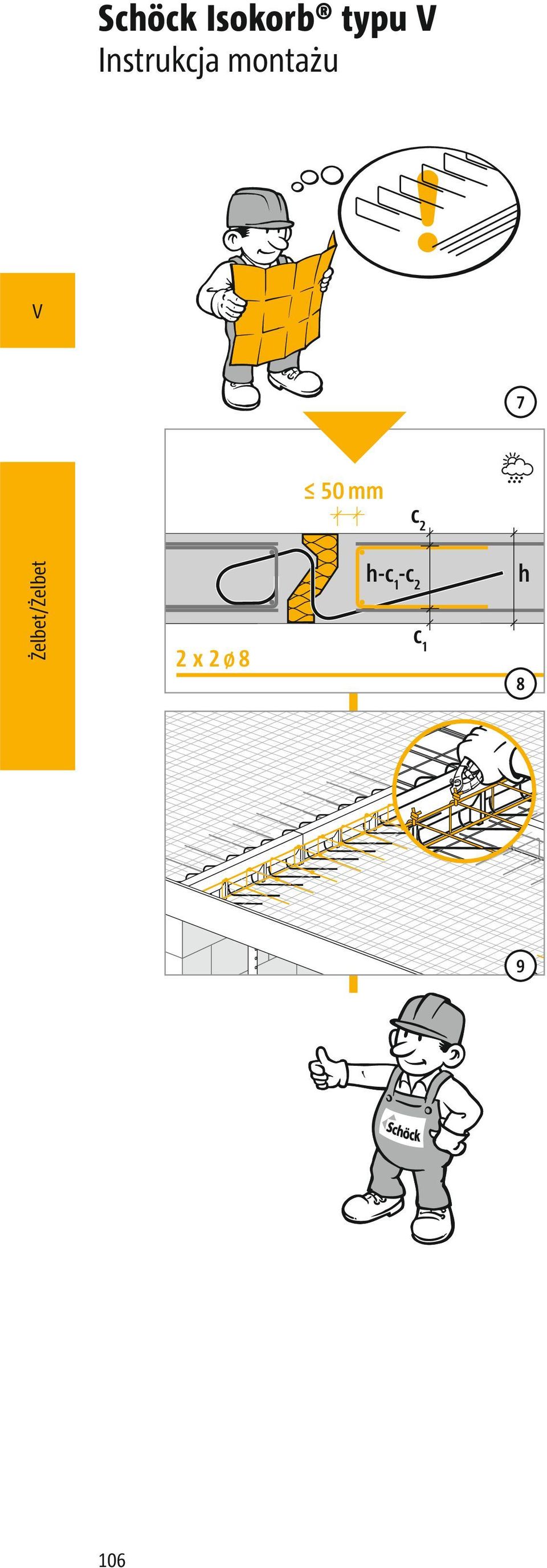

8 Schöck Isokorb typu Instrukcja montażu 7 50 mm c 2 2 x 2 ø 8 h-c 1 -c 2 c 1 h

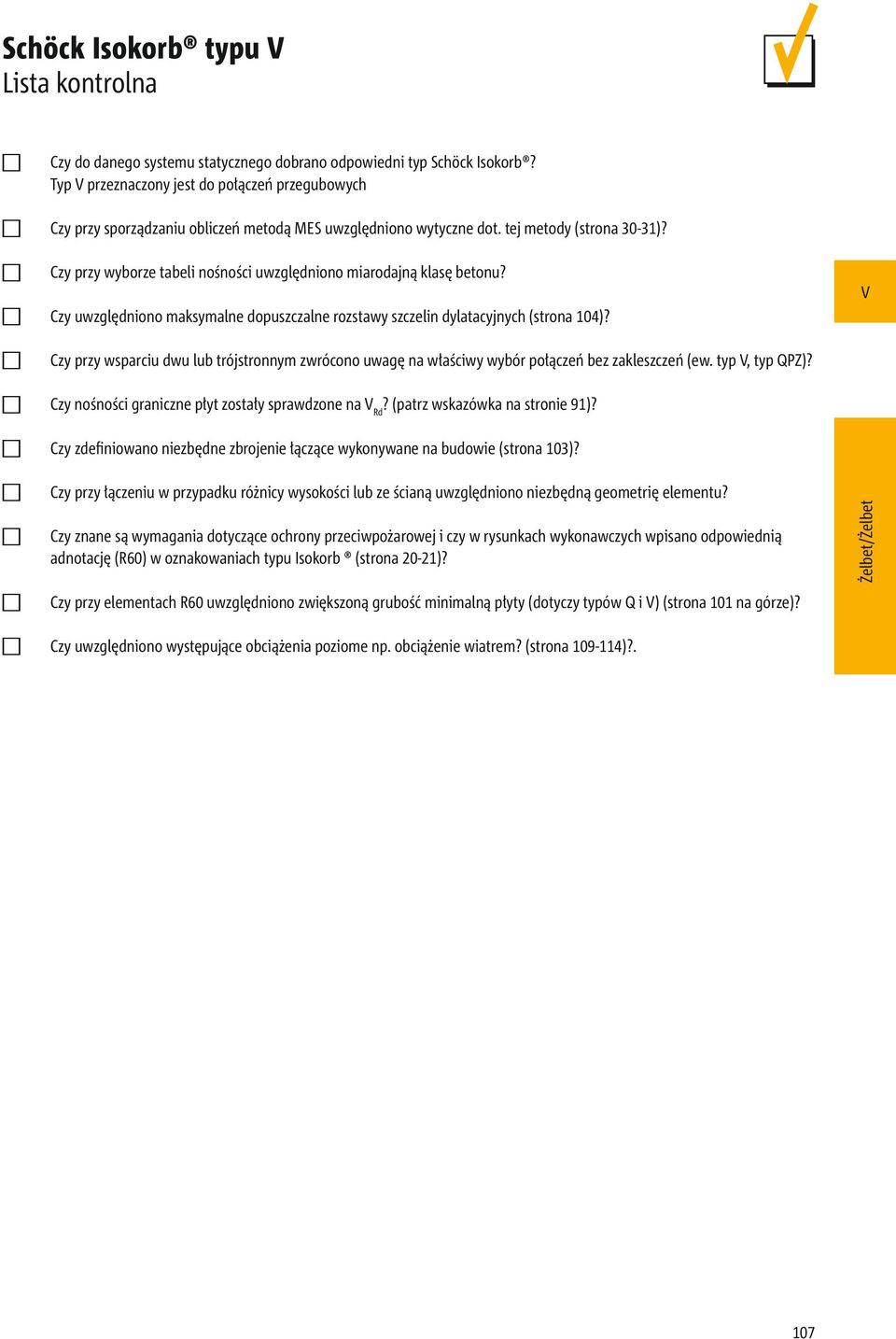

9 Schöck Isokorb typu Lista kontrolna ~ Czy do danego systemu statycznego dobrano odpowiedni typ Schöck Isokorb? przeznaczony jest do połączeń przegubowych ~ Czy przy sporządzaniu obliczeń metodą MES uwzględniono wytyczne dot. tej metody (strona 30-3? ~ Czy przy wyborze tabeli nośności uwzględniono miarodajną klasę betonu? ~ Czy uwzględniono maksymalne dopuszczalne rozstawy szczelin dylatacyjnych (strona 104)? ~ Czy przy wsparciu dwu lub trójstronnym zwrócono uwagę na właściwy wybór połączeń bez zakleszczeń (ew. typ, typ QPZ)? ~ Czy nośności graniczne płyt zostały sprawdzone na Rd? (patrz wskazówka na stronie 9? ~ Czy zdefiniowano niezbędne zbrojenie łączące wykonywane na budowie (strona 103)? ~ Czy przy łączeniu w przypadku różnicy wysokości lub ze ścianą uwzględniono niezbędną geometrię elementu? ~ Czy znane są wymagania dotyczące ochrony przeciwpożarowej i czy w rysunkach wykonawczych wpisano odpowiednią adnotację (R60) w oznakowaniach typu Isokorb (strona 20-2? ~ Czy przy elementach R60 uwzględniono zwiększoną grubość minimalną płyty (dotyczy typów Q i ) (strona 101 na górze)? ~ Czy uwzględniono występujące obciążenia poziome np. obciążenie wiatrem? (strona )?. 107
