Stal o f yk 500 MPa, (f t/f y) k 1,05 i ε uk 2,5% według EN , załącznik C i zdeponowany dokument Statyczne, quasi-statyczne i zmęczeniowe

Transkrypt

1 DEKLARACJA WŁAŚCIWOŚCI UŻYTKOWYCH Trzpienie stalowe HALFEN HDB Nr. H09-12/ Niepowtarzalny kod identyfikacyjny typu wyrobu Trzpienie stalowe HALFEN HDB Numer typu, partii lub serii lub jakikolwiek inny element umożliwiający identyfikację wyrobu budowlanego, Trzpienie stalowe HALFEN HDB, patrz załączniki 1,2,3,4 wymagany zgodnie z art. 11 ust. 4 Przewidziane przez producenta zamierzone zastosowanie lub zastosowania wyrobu budowlanego zgodnie z mającą zastosowanie zharmonizowaną specyfikacją techniczną: Trzpienie stalowe HALFEN HDB z trzonem żebrowanym i HDB-G Typ i zastosowanie z trzonem gładkim, jako zbrojenie na przebicie HDB-G 10, HDB-G 12, HDB-G 14, HDB-G 16, HDB-G 18 i HDB-G 20 dla trzpieni gładkich Zakres wymiarów wyrobu HDB 10, HDB 12, HDB 14, HDB 16, HDB 20 i HDB 25 dla trzpieni żebrowanych Do zastosowania w Beton C20/25 do C50/60 według EN 206-1:2000 Materiały i zastosowanie Obciążenia Nazwa, zastrzeżona nazwa handlowa lub zastrzeżony znak towarowy oraz adres kontaktowy producenta, wymagany zgodnie z art. 11 ust. 5 5 W stosownych przypadkach nazwa i adres kontaktowy upoważnionego przedstawiciela, którego pełnomocnictwo obejmuje zadania określone w art. 12 ust. 2 System lub systemy oceny i weryfikacji stałości właściwości użytkowych wyrobu budowlanego określonego w załączniku V W przypadku deklaracji właściwości użytkowych dotyczącej wyrobu budowlanego objętego normą zharmonizowaną Stal o f yk 500 MPa, (f t/f y) k 1,05 i ε uk 2,5% według EN , załącznik C i zdeponowany dokument Statyczne, quasi-statyczne i zmęczeniowe HALFEN GmbH, Liebigstraße 14, Langenfeld, Niemcy - System W przypadku deklaracji właściwości użytkowych dotyczącej wyrobu budowlanego, dla którego wydana została europejska ocena techniczna: Niemiecki Instytut Techniki Budowlanej (DIBt) wystawił ETA- 12/0454 na podstawie EAD Jednostka notyfikowana 0432 przedsięwzięła według systemu 1+ : (i) pierwszą inspekcję zakładu i zakładowej kontroli produkcji; (ii) bieżącą kontrolę, ocenę i ewaluację zakładowej kontroli produkcji.

2 9. Deklarowane właściwości użytkowe Zasadnicze charakterystyki Podstawa obliczeniowa Właściwości użytkowe Nośność na przebicie w obszarze słupa wewnętrznego Nośność na przebicie fundamentu stopowego i płyty fundamentowej Nośność na przebicie w obszarze słupa na krawędzi i w narożu Nośność na przebicie w pobliżu otworów Wytrzymałość zmęczeniowa EOTA TR 060; EN Załącznik 5 do 7 Załącznik 8 Załącznik 9 do 11 Załącznik 9, 11 Δσ Rsk,n=2*10 6 = 70 MPa Współczynnik zwiększający k pu,sl / k pu,fo =1,96 / 1,5 Reakcja na ogień W przypadku gdy na podstawie artykułu 37 lub 38 została zastosowana specjalna dokumentacja techniczna, wymagania, z którymi wyrób jest zgodny: A1 - Zharmonizowana specyfikacja techniczna EAD Właściwości użytkowe wyrobu określone w pkt 1 i 2 są zgodne z właściwościami użytkowymi deklarowanymi w pkt 9. Niniejsza deklaracja właściwości użytkowych wydana zostaje na wyłączną odpowiedzialność producenta określonego w pkt 4.. Langenfeld, W imieniu producenta podpisali Richard Wachter (Managing Director) ppa. Dr.-Ing. Dirk Albartus (Manager Engineering) H /17-Pl

3 Załącznik 1: Element HDB-G z listwą montażową Wymiary trzpienia HDB-G Materiał: stal zbrojeniowa do betonu według EN , załącznik C i zdeponowany dokument. Charakterystyczna granica plastyczności f yk 500 MPa Ø trzpienia d A [mm] Ø głowicy d K [mm] Grubość głowicy min h st [mm] Przekrój trzpienia A s DKA Charakterystyczna granica plastyczności f yk Wysokość trzpienia h A 300 mm [mm 2 ] [MPa] h A = grubość płyty - otulina górna - otulina dolna

4 Załącznik 2: Element HDB z listwą montażową Wymiary trzpienia HDB Znakowanie trzpienia HDB Materiał: stal zbrojeniowa do betonu według EN , załącznik C i zdeponowany dokument. Granica plastyczności f yk 500 MPa TrzpieńØ da [mm] Głowica Ø dk [mm] Grubość głowicy min h st [mm] Przekrój trzpienia A s DKA [mm 2 ] Charakterystyczna granica plastyczności f yk [MPa] 500 Wysokość trzpienia h A mm h A = grubość płyty otulina betonowa górą otulina dołem

5 Załącznik 3: Pręty montażowe ze stali żebrowanej lub gładkiej - z odgiętymi końcami Przykład: Etykieta z numerem ETA Materiał: Stal zbrojeniowa według EN , Zał. C i zdeponowany dokument Stal okrągła A4 = / / ( według EN :2009) S235 JR = (według EN :2004) Listwy montażowe ze stali płaskiej - z ruchomym płaskownikiem Trzpień- Ø b t d A 10, , , Wymiary w mm Materiał: A4 = / / (według EN :2009) S235 JR = (według EN :2004) DD11 = (według EN10111:2008)

6 Załącznik 4: Elementy zbrojeniowe HDB (-G) dla stropów zespolonych. Warianty z przyspawanymi elementami dystansowymi. Ustawienie elementów HDB na kratownicy stropu Ustawianie elementów HDB na dystansach. Element dystansowy według załącznika 6, opcjonalnie Etykieta z numerem ETA na głowicy lub trzonie trzpienia usytuowanego najbliżej słupa

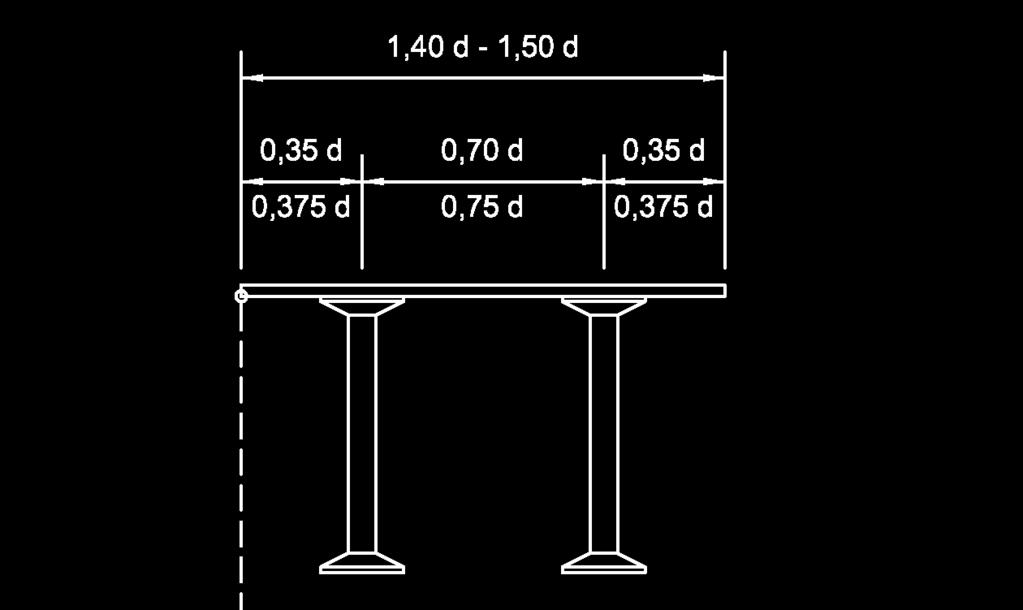

7 Załącznik 5: Elementy systemowe HDB (-G) Symetryczny występ listwy montażowej służy do ustawienia elementów w licu podpory i zapewnia jednocześnie właściwy radialny odstęp trzpieni, gdy elementy dotykają się listwami montażowymi.

8 Załącznik 6: Rozmieszczenie trzpieni HDB (-G) m C ilość rzędów elementów wokół słupa w strefie C m D ilość rzędów elementów wokół słupa w strefie D n C trzpienie w każdym rzędzie w strefie C n D trzpienie w każdym rzędzie w strefie D s w,d radialny rozstaw trzpieni w strefie D

9 Załącznik 7: Rozmieszczenie zbrojenia na przebicie w płytach stropowych - kompletne zestawy Rzut poziomy Otulina betonowa c o lub c u według EN : AC: 2010, p. 4.4

10 Załącznik 8: Rozmieszczenie zbrojenia na przebicie w stopach i płytach fundamentowych - kompletne zestawy Rzut poziomy Fundament sztywny 2,0 Fundament podatny >2,0 Otulina betonowa c o lub c u według EN : AC: 2010, p. 4.4

11 Załącznik 9: Ustalenie miarodajnych obwodów u 1 i u out 1. Podstawowy obwód kontrolny u 1 a. Pole obciążenia (słup) znajduje się w odległości większej niż 6 d od otworów lub swobodnej krawędzi płyty b. Pole obciążenia (słup) znajduje się w odległości mniejszej niż 6 d od otworów w płycie

12 Załącznik 10: c. Pole obciążenie (słup) znajduje się w odległości mniejszej niż 6 d od swobodnej krawędzi. Słupy krawędziowe Słup narożny 2. Obwód zewnętrzny u out a. Pole obciążenia (słup) znajduje się w odległości większej niż 6 d od otworu lub swobodnej krawędzi płyty. Słup okrągły Słup prostokątny

13 Załącznik 11: a. Pole obciążenia (słup) znajduje się w odległości mniejszej niż 6 d od otworu w płycie b. Pole obciążenia (słup) znajduje się w odległości mniejszej niż 6 d od swobodnej krawędzi
