1 EPSTAL stal zbrojeniowa o wysokiej ciągliwości. Badanie ustroju płytowosłupowego w sytuacji wystąpienia katastrofy postępującej. mgr inż. Hanna Popko Centrum Promocji Jakości Stali

2 Certyfikat EPSTAL EPSTALto znak jakości nadawany w drodze dobrowolnej certyfikacji na stal zbrojeniową w gatunku B500SP o wysokiej ciągliwości. Strona 2

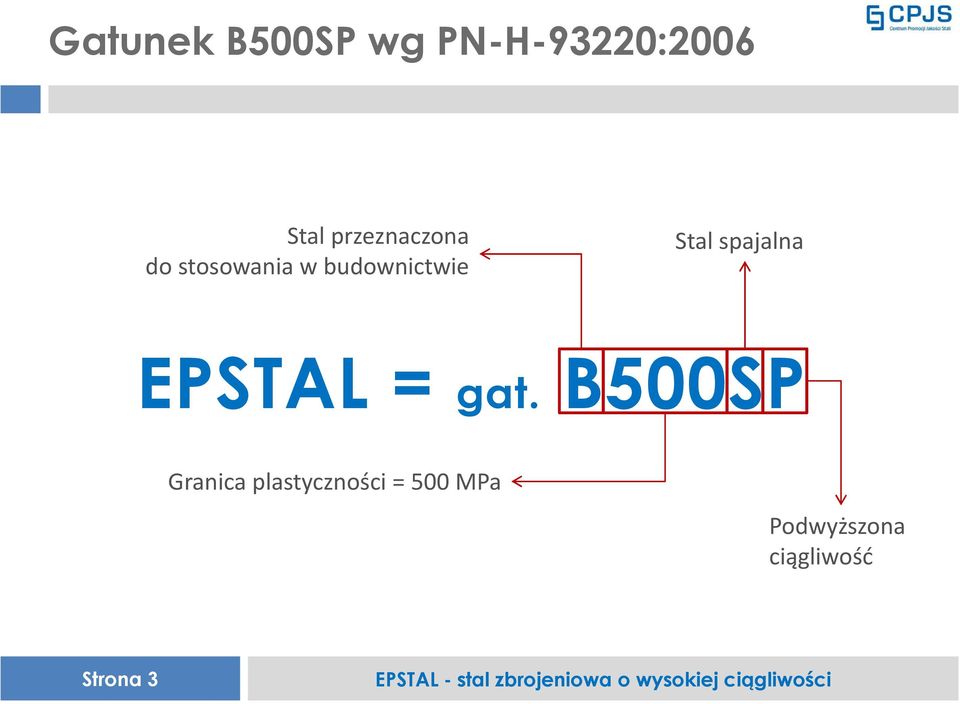

3 Gatunek B500SP wg PN-H-93220:2006 Stal przeznaczona do stosowania w budownictwie Stal spajalna EPSTAL = gat.b500sp Granica plastyczności = 500 MPa Podwyższona ciągliwość Strona 3

4 Zalety stali EPSTAL wysoka CIĄGLIWOŚĆ klasac wg Eurokodu2 wysoka WYTRZYMAŁOŚĆ klasa AIIIN wg PN-B-03264:2002 Strona 4

5 Zalety stali EPSTAL - odporność na obciążenia statyczne idynamiczne Badanie cykliczne Naprzemienne ściskanie i rozciąganie próbki Częstotliwość: 0,5 3,0 Hz Minimalna liczba cykli obciążeń: 3 Strona 5

6 Zalety stali EPSTAL - odporność na obciążenia statyczne idynamiczne Badanie zmęczeniowe Rozciąganie próbki ze zmienną siłą osiową Maksymalne naprężenie: σ max = 300 MPa Amplituda: 150 MPa Częstotliwość maksymalna: 200 Hz Minimalna liczba cykli obciążeń: Strona 6

Maksymalne naprężenie: σ max = 300 MPa Amplituda: 150 MPa

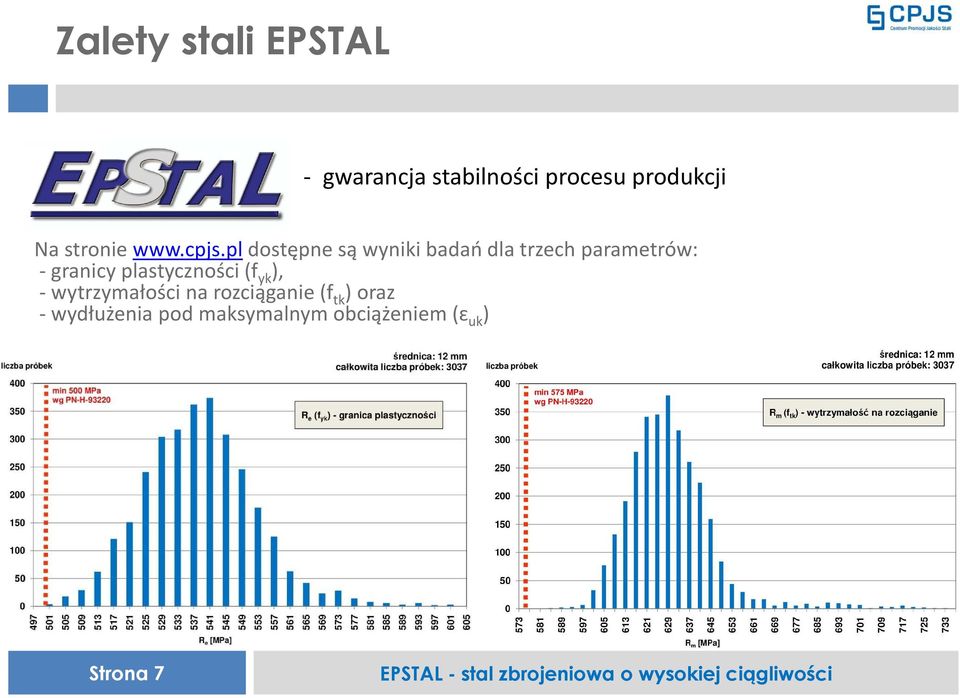

7 Zalety stali EPSTAL - gwarancja stabilności procesu produkcji Na stronie są wyniki badań dla trzech parametrów: -granicy plastyczności (f yk ), -wytrzymałości na rozciąganie (f tk ) oraz -wydłużenia pod maksymalnym obciążeniem (ɛ uk ) Strona 7

pldostępne są wyniki badań dla trzech parametrów: -granicy

8 Zalety stali EPSTAL -łatwiejsza identyfikacjapoprzez napis nawalcowany na każdym pręcie Strona 8

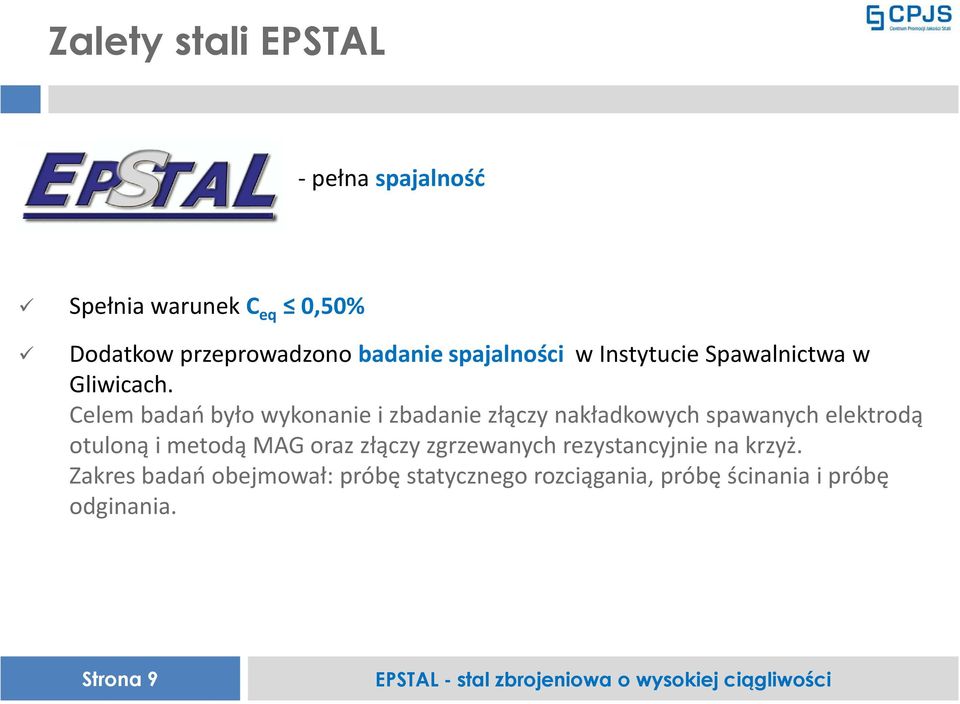

9 Zalety stali EPSTAL - pełna spajalność Spełnia warunek C eq 0,50% Dodatkowprzeprowadzono badanie spajalności w Instytucie Spawalnictwa w Gliwicach. Celem badań było wykonanie i zbadanie złączy nakładkowych spawanych elektrodą otuloną i metodą MAG oraz złączy zgrzewanych rezystancyjnie na krzyż. Zakres badań obejmował: próbę statycznego rozciągania, próbę ścinania i próbę odginania. Strona 9

Celem badań było wykonanie i zbadanie złączy nakładkowych spawanych elektrodą otuloną i metodą MAG

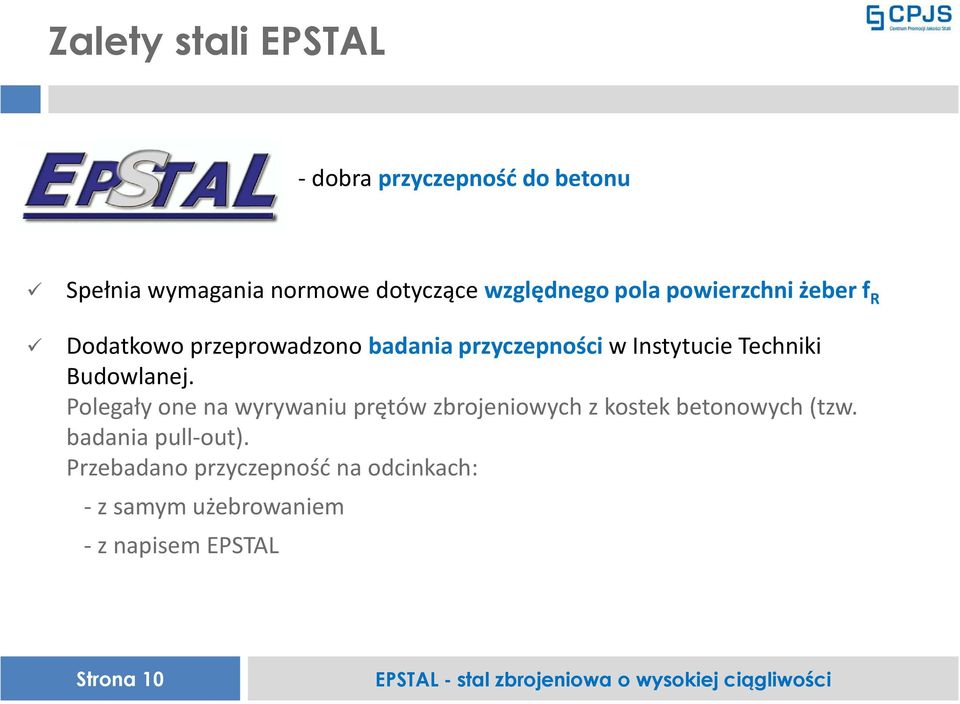

10 Zalety stali EPSTAL - dobra przyczepność do betonu Spełnia wymagania normowe dotyczące względnego pola powierzchni żeber f R Dodatkowo przeprowadzono badania przyczepności w Instytucie Techniki Budowlanej. Polegały one na wyrywaniu prętów zbrojeniowych z kostek betonowych (tzw. badania pull-out). Przebadano przyczepność na odcinkach: - z samym użebrowaniem -z napisem EPSTAL Strona 10

11 Zalety stali EPSTAL - łatwa dostępność Stal EPSTAL jest produkowana przez wszystkich polskich producentów stali zbrojeniowej: Celsa Huta Ostrowiec Sp. z o.o. CMCPolandSp.zo.o. ArcelorMittal Warszawa Sp. z o.o. Strona 11

stali zbrojeniowej: Celsa Huta Ostrowiec Sp. z o.o. CMCPolandSp.

12 Własności wytrzymałościowo-odkształceniowe PN-H-93220:2006 Parametr Opis Wartość R e Charakterystyczna granica plastyczności (f yk ) 500 [MPa] R m /R e Stosunek charakterystycznej wytrzymałości na rozciąganie do granicyplastyczności (f tk /f yk ) 1,15 1,35 [-] A gt Wydłużenie pod największym obciążeniem (ε uk ) 8 [%] Klasa A-IIIN wg PN-B-03264:2002 Klasa C wg Eurokodu 2 (wysoka ciągliwość) f tk /f yk : 1,15 1,35 ε uk 7,5% Strona 12

granicyplastyczności (f tk /f yk ) 1,15 1,35 [-] A gt Wydłużenie pod największym obciążeniem (ε uk ) 8 [%]

13 Klasyfikacja stali zbrojeniowej Popularne gatunki stali w klasie A-IIIN 0,0% 1,0% 2,0% 3,0% 4,0% 5,0% 6,0% 7,0% 8,0% 9,0% B500SP Klasa C 8,0% EPSTAL Klasa C 8,0% BSt500S Klasa B 5,0% wydłużenie Agt B500B Klasa B 5,0% RB500W Klasa A 2,5% St500-b Klasa A 2,5% Strona 13

Klasa C 8,0% EPSTAL Klasa C 8,0% BSt500S Klasa B 5,0% wydłużenie

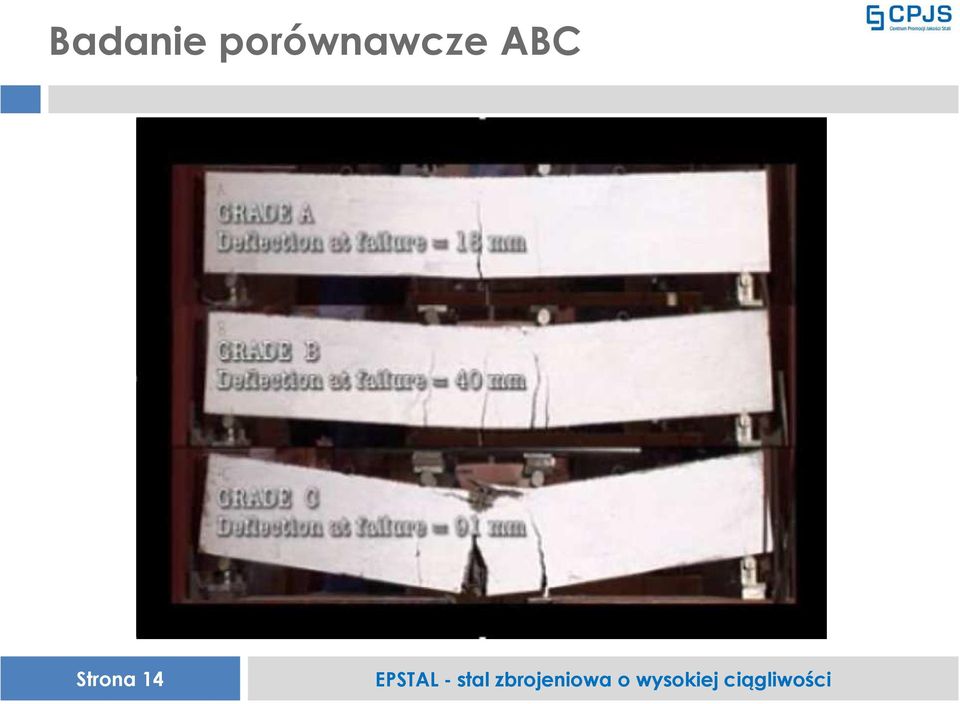

14 Badanie porównawcze ABC Strona 14

15 Badanie zachowania się płyty żelbetowej w sytuacji awaryjnej wywołanej usunięciem podpory Politechnika Śląska Katedra Konstrukcji Budowlanych Wykonawcy badania: Dr inż. Barbara Wieczorek Dr inż. Mirosław Wieczorek Prof. dr hab. inż. Włodzimierz Starosolski Strona 15

Konstrukcji Budowlanych Wykonawcy badania: Dr inż.

16 Katastrofa postępująca KATASTROFA POSTĘPUJĄCA to zjawisko zainicjowane przez lokalne zniszczenie jednego elementu nośnego (najczęściej słupa) w sytuacji pojawienia się obciążeń wyjątkowych, np. wybuchu gazu w budynku, uderzeń pojazdów, błędów ludzkich, prowadzące do zawalenia obiektu lub zniszczeń nieproporcjonalnych w stosunku do przyczyny. Strona 16

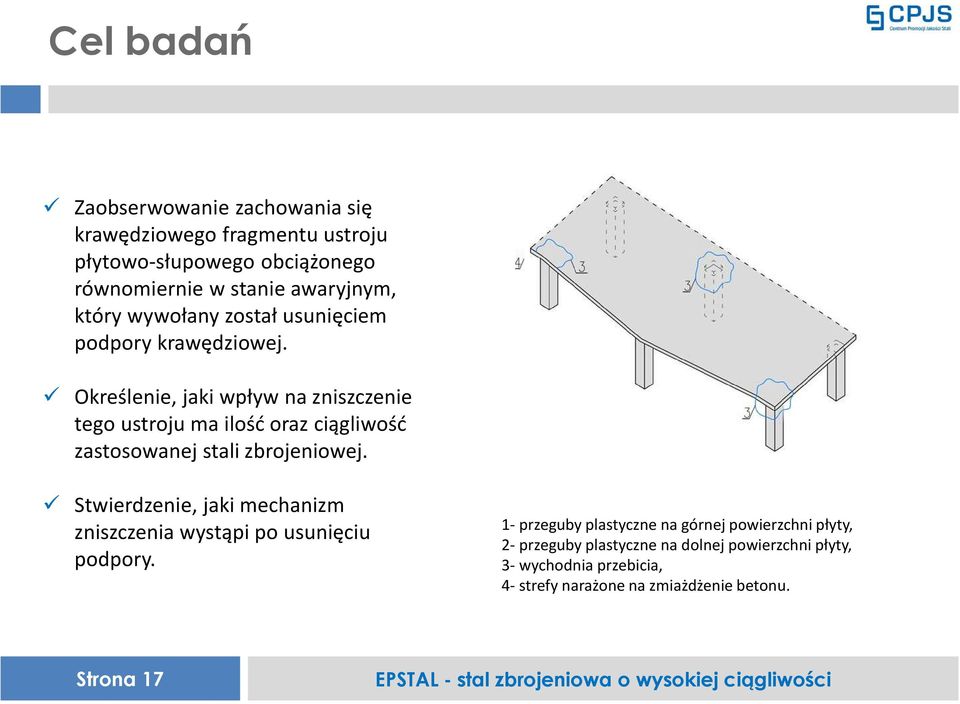

17 Cel badań Zaobserwowanie zachowania się krawędziowego fragmentu ustroju płytowo-słupowego obciążonego równomiernie w stanie awaryjnym, który wywołany został usunięciem podpory krawędziowej. Określenie, jaki wpływ na zniszczenie tego ustroju ma ilość oraz ciągliwość zastosowanej stali zbrojeniowej. Stwierdzenie, jaki mechanizm zniszczenia wystąpi po usunięciu podpory. 1-przeguby plastyczne na górnej powierzchni płyty, 2-przeguby plastyczne na dolnej powierzchni płyty, 3-wychodnia przebicia, 4- strefy narażone na zmiażdżenie betonu. Strona 17

Określenie, jaki wpływ na zniszczenie tego ustroju ma ilość oraz ciągliwość zastosowanej stali zbrojeniowej.

18 Model badawczy Model badawczy: żelbetowa płyta o wymiarach 9,3 9,3 0,1 m Podparcie modelu: 16 prefabrykowanych podpór o wysokości 2,4 m Wysokość stanowiska: położenie górnej powierzchni modelu na wysokości 3,0 m Skala odwzorowania w stosunku do rzeczywistego ustroju: 1:2 Strona 18

Wysokość stanowiska: położenie górnej powierzchni modelu na wysokości

19 Usunięcie podpory Pole badawcze nr 2 Model 2 Pole badawcze nr 1 Model 1 Strona 19

20 System obciążania A Obciążenie grawitacyjne B, C, D Obciążenie hydrauliczne Strona 20

21 System obciążania Strona 21

22 Model badawczy Parametry stali i betonu Klasa stali Średnica pręta Moduł sprężystości E Granica plastyczności f yk Wytrzymałość na rozciąganie f tk Całkowite wydłużenie przy maksymalnej sile ε uk [mm] [GPa] [MPa] [MPa] [%] C (EPSTAL) 8 191, ,8 604,4 14,91 C (EPSTAL) , ,1 625,8 13,8 C (EPSTAL) , ,2 714,2 11,8 Planowana klasa betonu Moduł sprężystości E cm Wytrzymałość na ściskanie f c,core Wytrzymałość na ściskanie f c,cube Wytrzymałość na rozciąganie f ctm [MPa] [MPa] [MPa] [MPa] C 35/ ,3 79,6 3,98 C 35/ ,5 69,8 3,82 Strona 22

23 Model badawczy Zbrojenie górne płyty Stal EPSTAL średni rozstaw w paśmie podporowym: 100 mm średni rozstaw w paśmie między podporowym: 250 mm średnica zbrojenia głównego: 8i 10 mm długość prętów zbrojenia głównego nad podporami wewnętrznymi: 2,0 m długość prętów zbrojenia głównego nad skrajnymi i narożnymi : 1,13 m Strona 23

24 Model badawczy Zbrojenie dolne płyty Stal EPSTAL rozstaw w paśmie podporowym: 100 mm rozstaw w paśmie między podporowym: 250 mm średnica zbrojenia głównego: 8 mm długość prętów zbrojenia głównego: 9,24 m średnica dodatkowego zbrojenia w strefie narożnej modelu: 8 mm średnica zbrojenia wieńcowego przeciw katastrofie postępującej (wg EC2): Pole badawcze nr 1: 2Ø8 mm Pole badawcze nr 2: 2Ø16 mm Strona 24

25 Przebieg badań Badanie zasadnicze Zerowanie siłomierzy i czujników indukcyjnych, podwieszenie obciążenia grawitacyjnego. Wstępne obciążanie hydrauliczne modelu do poziomu 2 kn. Opuszczanie krawędzi i zwiększanie obciążenia hydraulicznego do chwili zniszczenia. Strona 25

26 Przebieg badań Badanie zasadnicze Strona 26

27 Przebieg badań Usuwanie podpory Strona 27

28 Wyniki badania Odkształcenia górnych powierzchni Wykresy odkształceń górnych powierzchni modeli w chwili zniszczenia Model 1 Siła 9,16 kn Model 2 Siła 13,32 kn Strona 28

29 Zniszczenie modeli Strona 29

30 Zniszczenie modeli Strona 30

31 Zniszczenie modeli Zniszczenie przez przebicie Strona 31

32 Zniszczenie modeli Zniszczenie przez przebicie Strona 32

33 Zniszczenie modeli Strona 33

34 Strona 34

35 Podsumowanie Zestawienie obciążeń w kn/m 2 0,0 5,0 10,0 15,0 20,0 25,0 30,0 kn/m 2 Model 1 6,0 6,0 8,2 (+36%) 18,7 (+310%) Wartość całkowitego, charakterystycznego obciążenia projektowanego (ciężar własny płyty, ciężar posadzki, obciążenie użytkowe) Wartość obciążenia pola, przy którym nastąpił początek uplastycznienia stali zbrojeniowej pomiar z tensometrów Model 2 9,6 (+60%) 26,2 (+440%) Wartość obciążenia pola, przy którym nastąpiło zniszczenie modelu w czasie badań Strona 35

36 Podsumowanie Wnioski Otrzymany obraz zarysowań oraz widoczna ich rozwartość wskazują na znaczne uplastycznienie zbrojenia i wpływ parametru ciągliwości stali na możliwość powstania znacznej lokalnej redystrybucji sił Uzyskanie przewyższenia nośności w stanie awaryjnym nad ekstremalnym obliczeniowym obciążeniem było możliwe dzięki zastosowaniu stali zbrojeniowej EPSTAL, która charakteryzuje się bardzo dużą ciągliwością. Stąd płynie wniosek o konieczności stosowania stali o bardzo dużej ciągliwości we wszystkich konstrukcjach, w których chcemy ograniczyć rozwój katastrofy postępującej. Strona 36

37 Publikacje CPJS NOWOŚĆ Strona 37

38 Strona internetowa Strona 38

39 Dziękuję za uwagę Strona 39
