ZESTAW ZABAWOWY Uwagi ogólne do w/w zestawu: Opis techniczny wchodzących w skład elementów:

Wielkość: px
Rozpocząć pokaz od strony:

Download "ZESTAW ZABAWOWY Uwagi ogólne do w/w zestawu: Opis techniczny wchodzących w skład elementów:"

Transkrypt

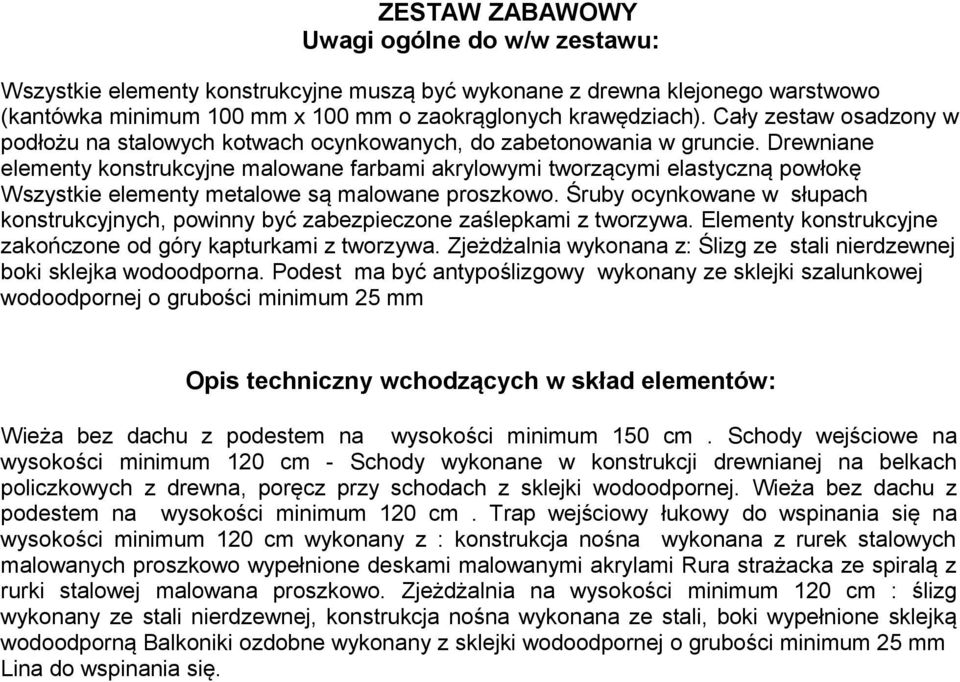

1 ZESTAW ZABAWOWY Uwagi ogólne do w/w zestawu: Wszystkie elementy konstrukcyjne muszą być wykonane z drewna klejonego warstwowo (kantówka minimum 100 mm x 100 mm o zaokrąglonych krawędziach). Cały zestaw osadzony w podłożu na stalowych kotwach ocynkowanych, do zabetonowania w gruncie. Drewniane elementy konstrukcyjne malowane farbami akrylowymi tworzącymi elastyczną powłokę Wszystkie elementy metalowe są malowane proszkowo. Śruby ocynkowane w słupach konstrukcyjnych, powinny być zabezpieczone zaślepkami z tworzywa. Elementy konstrukcyjne zakończone od góry kapturkami z tworzywa. Zjeżdżalnia wykonana z: Ślizg ze stali nierdzewnej boki sklejka wodoodporna. Podest ma być antypoślizgowy wykonany ze sklejki szalunkowej wodoodpornej o grubości minimum 25 mm Opis techniczny wchodzących w skład elementów: Wieża bez dachu z podestem na wysokości minimum 150 cm. Schody wejściowe na wysokości minimum 120 cm - Schody wykonane w konstrukcji drewnianej na belkach policzkowych z drewna, poręcz przy schodach z sklejki wodoodpornej. Wieża bez dachu z podestem na wysokości minimum 120 cm. Trap wejściowy łukowy do wspinania się na wysokości minimum 120 cm wykonany z : konstrukcja nośna wykonana z rurek stalowych malowanych proszkowo wypełnione deskami malowanymi akrylami Rura strażacka ze spiralą z rurki stalowej malowana proszkowo. Zjeżdżalnia na wysokości minimum 120 cm : ślizg wykonany ze stali nierdzewnej, konstrukcja nośna wykonana ze stali, boki wypełnione sklejką wodoodporną Balkoniki ozdobne wykonany z sklejki wodoodpornej o grubości minimum 25 mm Lina do wspinania się.

2

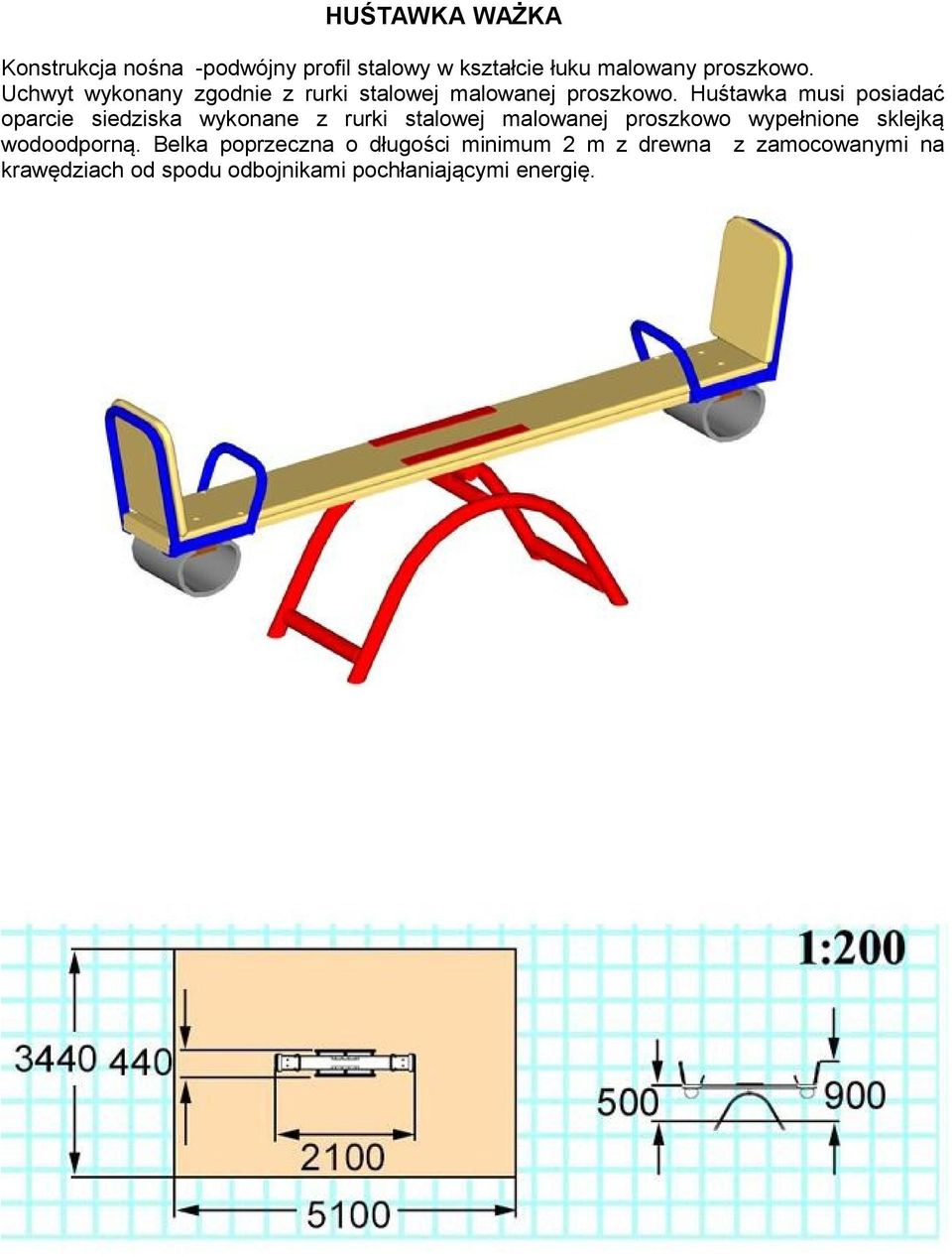

3 HUŚTAWKA WAŻKA Konstrukcja nośna -podwójny profil stalowy w kształcie łuku malowany proszkowo. Uchwyt wykonany zgodnie z rurki stalowej malowanej proszkowo. Huśtawka musi posiadać oparcie siedziska wykonane z rurki stalowej malowanej proszkowo wypełnione sklejką wodoodporną. Belka poprzeczna o długości minimum 2 m z drewna z zamocowanymi na krawędziach od spodu odbojnikami pochłaniającymi energię.

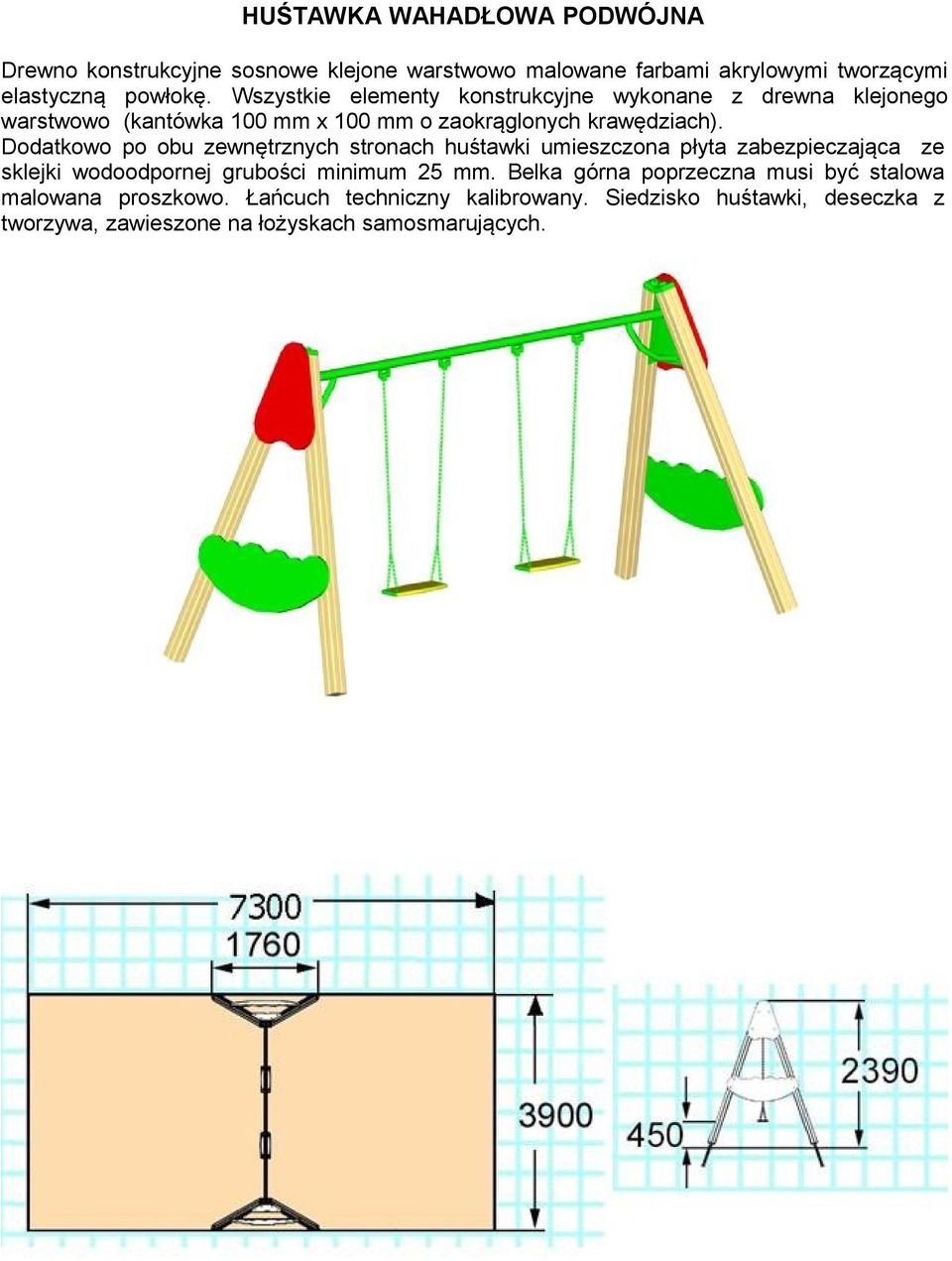

4 HUŚTAWKA WAHADŁOWA PODWÓJNA Drewno konstrukcyjne sosnowe klejone warstwowo malowane farbami akrylowymi tworzącymi elastyczną powłokę. Wszystkie elementy konstrukcyjne wykonane z drewna klejonego warstwowo (kantówka 100 mm x 100 mm o zaokrąglonych krawędziach). Dodatkowo po obu zewnętrznych stronach huśtawki umieszczona płyta zabezpieczająca ze sklejki wodoodpornej grubości minimum 25 mm. Belka górna poprzeczna musi być stalowa malowana proszkowo. Łańcuch techniczny kalibrowany. Siedzisko huśtawki, deseczka z tworzywa, zawieszone na łożyskach samosmarujących.

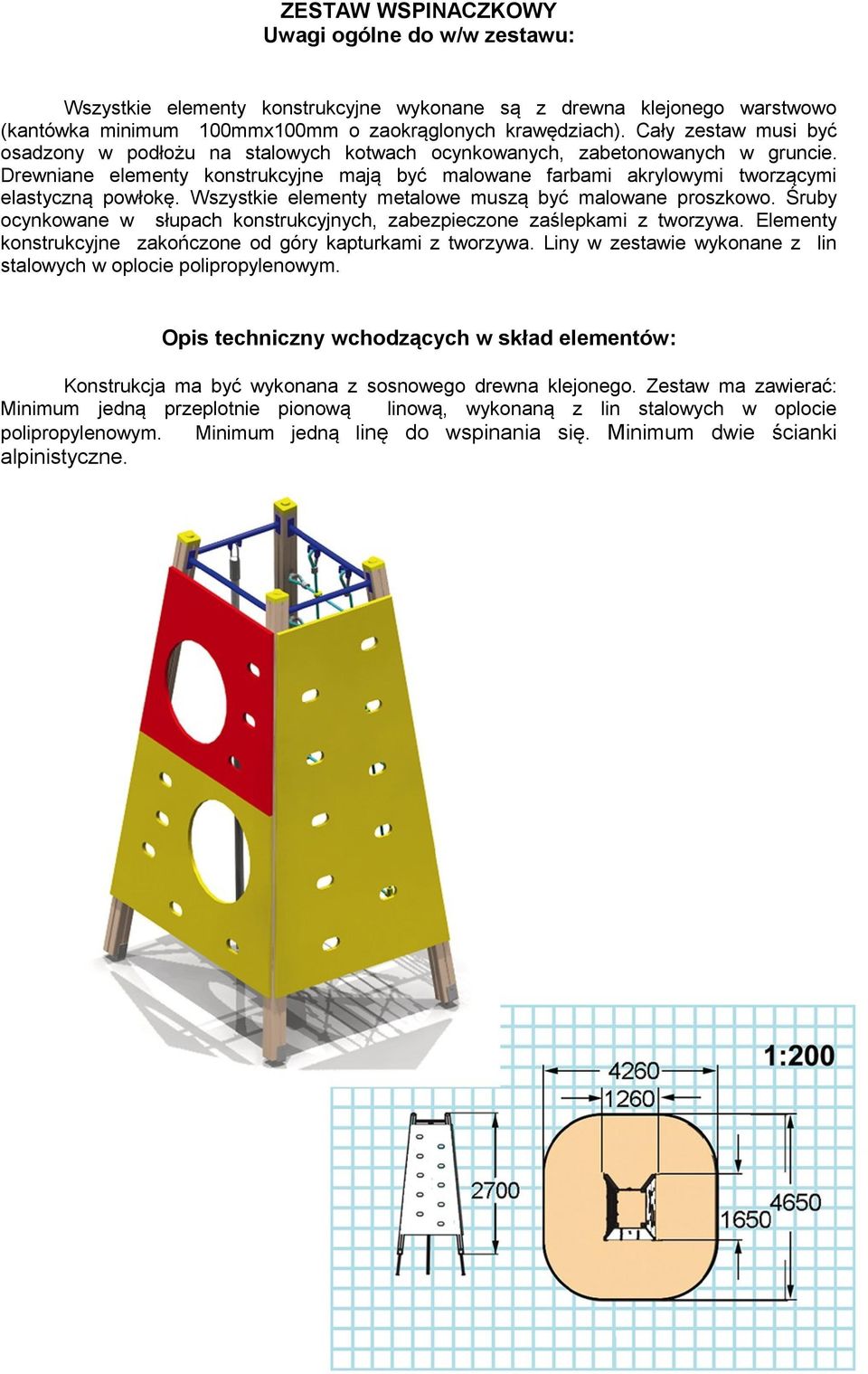

5 ZESTAW WSPINACZKOWY Uwagi ogólne do w/w zestawu: Wszystkie elementy konstrukcyjne wykonane są z drewna klejonego warstwowo (kantówka minimum 100mmx100mm o zaokrąglonych krawędziach). Cały zestaw musi być osadzony w podłożu na stalowych kotwach ocynkowanych, zabetonowanych w gruncie. Drewniane elementy konstrukcyjne mają być malowane farbami akrylowymi tworzącymi elastyczną powłokę. Wszystkie elementy metalowe muszą być malowane proszkowo. Śruby ocynkowane w słupach konstrukcyjnych, zabezpieczone zaślepkami z tworzywa. Elementy konstrukcyjne zakończone od góry kapturkami z tworzywa. Liny w zestawie wykonane z lin stalowych w oplocie polipropylenowym. Opis techniczny wchodzących w skład elementów: Konstrukcja ma być wykonana z sosnowego drewna klejonego. Zestaw ma zawierać: Minimum jedną przeplotnie pionową linową, wykonaną z lin stalowych w oplocie polipropylenowym. Minimum jedną linę do wspinania się. Minimum dwie ścianki alpinistyczne.

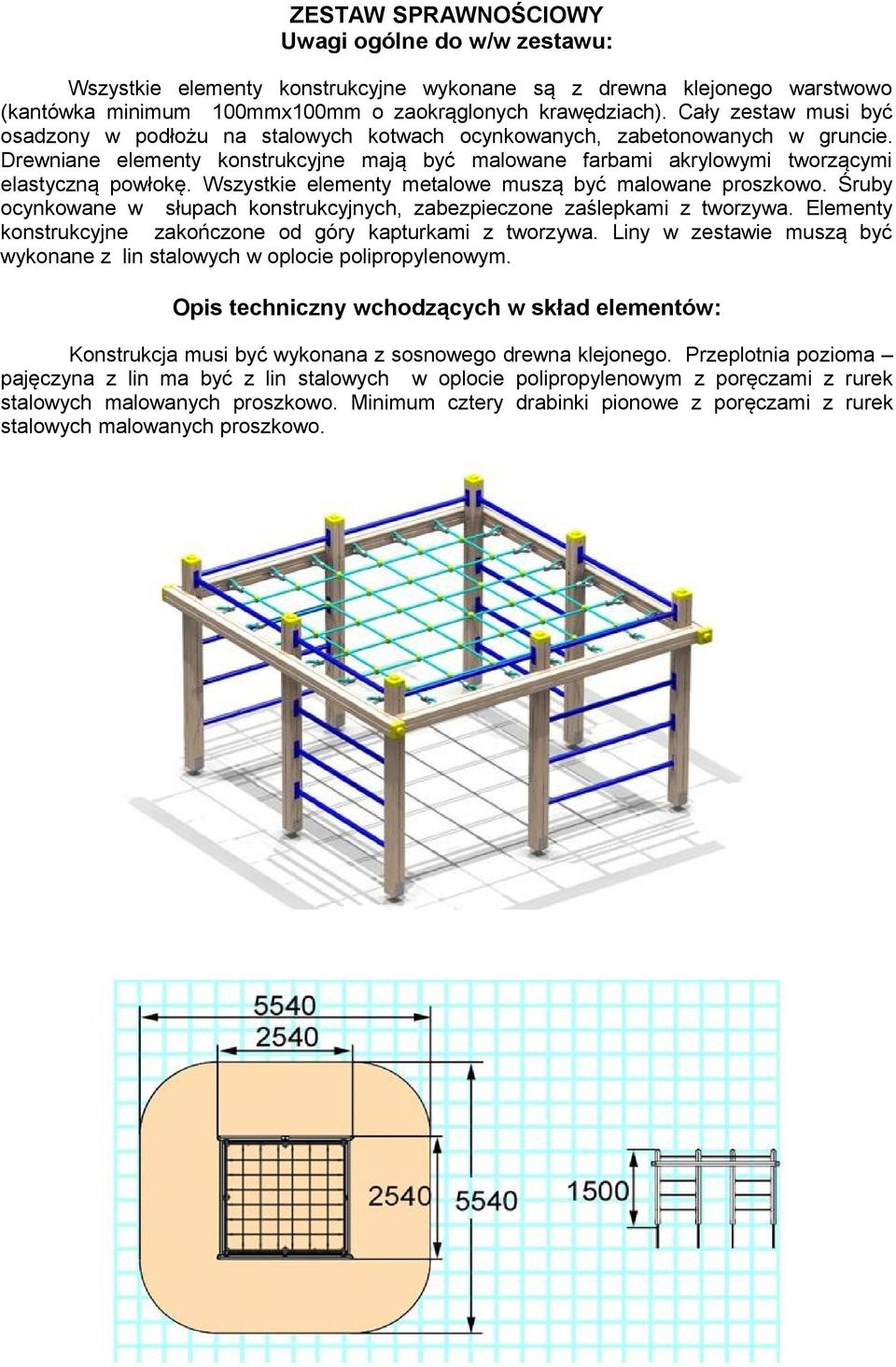

6 ZESTAW SPRAWNOŚCIOWY Uwagi ogólne do w/w zestawu: Wszystkie elementy konstrukcyjne wykonane są z drewna klejonego warstwowo (kantówka minimum 100mmx100mm o zaokrąglonych krawędziach). Cały zestaw musi być osadzony w podłożu na stalowych kotwach ocynkowanych, zabetonowanych w gruncie. Drewniane elementy konstrukcyjne mają być malowane farbami akrylowymi tworzącymi elastyczną powłokę. Wszystkie elementy metalowe muszą być malowane proszkowo. Śruby ocynkowane w słupach konstrukcyjnych, zabezpieczone zaślepkami z tworzywa. Elementy konstrukcyjne zakończone od góry kapturkami z tworzywa. Liny w zestawie muszą być wykonane z lin stalowych w oplocie polipropylenowym. Opis techniczny wchodzących w skład elementów: Konstrukcja musi być wykonana z sosnowego drewna klejonego. Przeplotnia pozioma pajęczyna z lin ma być z lin stalowych w oplocie polipropylenowym z poręczami z rurek stalowych malowanych proszkowo. Minimum cztery drabinki pionowe z poręczami z rurek stalowych malowanych proszkowo.
