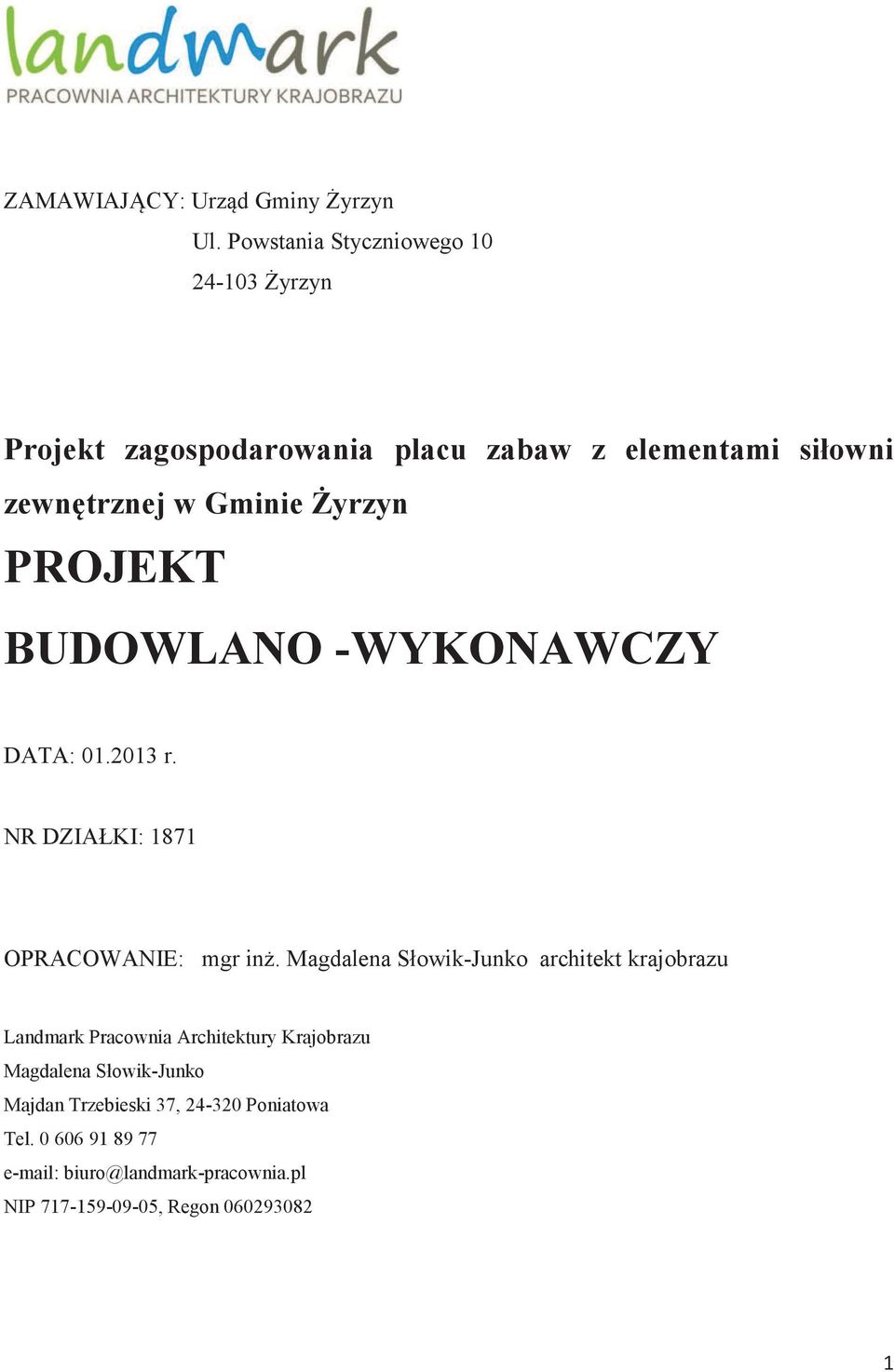

1 ZAMAWIAJĄCY: Urząd Gminy Żyrzyn Ul. Powstania Styczniowego Żyrzyn Projekt zagospodarowania placu zabaw z elementami siłowni zewnętrznej w Gminie Żyrzyn PROJEKT BUDOWLANO -WYKONAWCZY DATA: r. NR DZIAŁKI: 1871 OPRACOWANIE: mgr inż. Magdalena Słowik-Junko architekt krajobrazu Landmark Pracownia Architektury Krajobrazu Magdalena Słowik-Junko Majdan Trzebieski 37, Poniatowa Tel biuro@landmark-pracownia.pl NIP , Regon

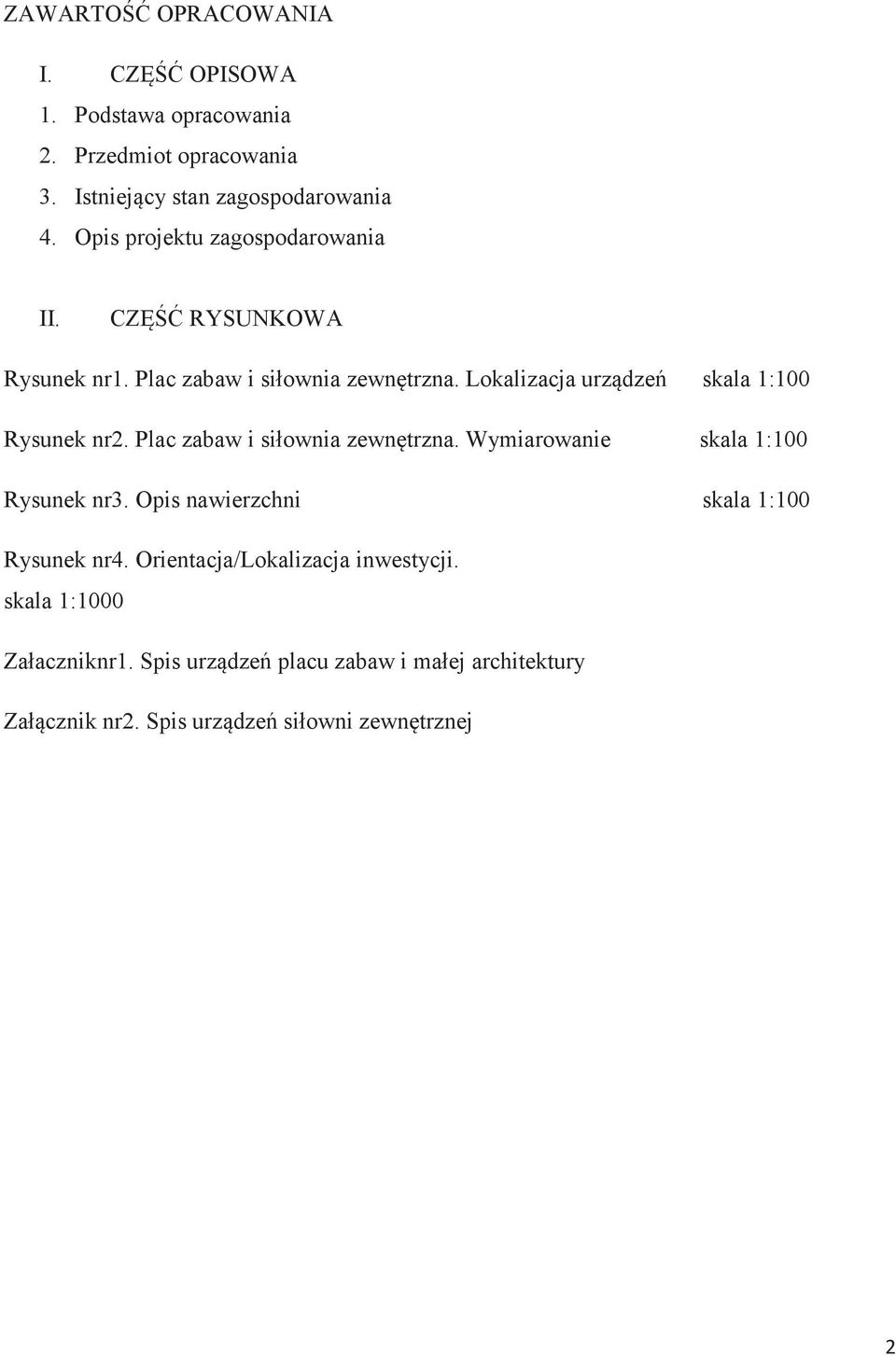

2 ZAWARTOŚĆ OPRACOWANIA I. CZĘŚĆ OPISOWA 1. Podstawa opracowania 2. Przedmiot opracowania 3. Istniejący stan zagospodarowania 4. Opis projektu zagospodarowania II. CZĘŚĆ RYSUNKOWA Rysunek nr1. Plac zabaw i siłownia zewnętrzna. Lokalizacja urządzeń skala 1:100 Rysunek nr2. Plac zabaw i siłownia zewnętrzna. Wymiarowanie skala 1:100 Rysunek nr3. Opis nawierzchni skala 1:100 Rysunek nr4. Orientacja/Lokalizacja inwestycji. skala 1:1000 Załaczniknr1. Spis urządzeń placu zabaw i małej architektury Załącznik nr2. Spis urządzeń siłowni zewnętrznej 2

3 1. Podstawa opracowania. Niniejsza dokumentacja została opracowana na zlecenie Gminy Żyrzyn. Podstawę opracowania stanowią: - umowa z Inwestorem Gminą Żyrzyn - wyrys i wypis z miejscowego planu zagospodarowania przestrzennego Gminy Żyrzyn - konsultacje z Inwestorem etap koncepcji - aktualna mapa do celów projektowych w skali 1: przepisy Prawa Budowlanego - wizja lokalna na terenie opracowania 2. Przedmiot opracowania. Przedmiotem opracowania jest wykonanie dokumentacji projektowo- kosztorysowej na budowę placu zabaw z elementami siłowni zewnętrznej w Gminie Żyrzyn. W skład opracowania wchodzą następujące części: a) w wersji papierowej projekt budowlano-wykonawczy - 5 egz. kosztorys inwestorski 2egz. przedmiar robót 2 egz. kosztorys ofertowy - 2 egz. specyfikacja techniczna wykonania i odbioru robót 2 egz. b) w wersji elektronicznej 1 egz. CD 3

4 3. Istniejący stan zagospodarowania. Teren przeznaczony pod budowę placu zabaw i siłowni zewnętrznej znajduje się na działce nr 1871, położonej w miejscowości Żyrzyn, na terenie oznaczonym zgodnie z miejscowym planem zagospodarowania przestrzennego Gminy Żyrzyn symbolem 2RL las. W obecnym stanie jest to teren lasu z częściowym zagospodarowaniem tj. z nowymi ścieżkami spacerowymi wykonanymi z kruszywa łamanego. 4. Opis projektu zagospodarowania. Projekt zakłada powstanie placu zabaw i siłowni zewnętrznej na terenie o wymiarach 15x25m. Teren został podzielony na dwie strefy podzielone różną nawierzchnią. Strefa I: teren przeznaczany pod urządzenia siłowni zewnętrznej zostanie pokryty warstwą żwiru na agrowłókninie przepuszczalnej dla wody i powietrza (okrągły i wymywany; wielkość ziaren 2mm-8mm) o grubości 10cm Powierzchnia strefy I to ok. 157m2, grubość warstwy 10cm tj. ok. 15,7m3 żwiru Powierzchnia agrowłókniny ok157m2 + szpilki do mocowania Strefa II: teren przeznaczony pod plac zabaw zostanie pokryty warstwą piasku o grubości zgodnej ze współczynnikiem upadku urządzeń projektowanych tj. 10 luc 20cm Powierzchnia strefy II to ok. 157m2, grubość warstwy 20cm na powierzchni ok. 87m2 tj. 17,56 m3; grubość warstwy 10cm na powierzchni ok. 69m2 tj. 13,84 m3 piasku razem ok. 31,4m3piasku piasek wymywany, wolny od cząstek gliny i mułu; wielkość ziaren 0.2-2mm, piasek z atestem PZH. Szczegóły na Rysunku nr3. Przy wejściu na teren placu został zaprojektowany placyk z kruszywa łamanego stabilizowanego mechanicznie (tak samo jak ścieżki w parku), na którym zostały zlokalizowane elementy małej architektury. Nawierzchnia składa się: a. Warstwa z kruszywa łamanego stabilizowana mechanicznie gr. W-wy 15cm 4

5 b. Warstwa odsączająca z piasku gr. 15cm c. Istniejące podłoże d. Obrzeże betonowe 6x30 e. Podsypka cementowo-piaskowa pod obrzeże gr. 5cm f. Spadek 2% Wejście na plac stanowi furtka o szerokości 1m z samozamykaczem i brama dwuskrzydłowa o szerokości 3m. Cały plac został obramowany obrzeżem betonowym 6x30x wtopionym do poziomu projektowanego placu (istniejącego terenu). Pomiędzy ogrodzeniem placu a istniejącym chodnikiem w parku zostało zaprojektowane tzw. połączenie czyli metrowy chodnik na szerokość furtki i bramy. Również w obrzeżach betonowych. Szczegóły na Rysunku nr 1i2 i 3. 5

6 Strefa II: Część przeznaczona pod urządzenia zabawowe ( posiadające odpowiednie atesty i deklarację zgodności z Polską Normą PN-EN 1176), rozmieszczone z zachowaniem stref bezpieczeństwa i z odpowiednią grubością warstwy bezpiecznej nawierzchni uzależnionej od maksymalnej wysokości upadku danego urządzenia. Projektowany plac zabaw i siłownię zewnętrzną nawiązano sytuacyjnie i wysokościowo do istniejącego terenu w miejscu lokalizacji inwestycji. Załącznik nr1. Spis urządzeń zabawowych i małej architektury: 1. Zestaw zabawowy składający się z: 1wieża z dachem dwuspadowym, 1 zjeżdżalnia głęboka, 5 zabezpieczeń, 1 podest, 2 platformy, 2 wejściówki, 1 rurka nad zjeżdżalnią, 1 przeplotnia drewniana, 1 drabinka krzyżakowa, 1 pomost wiszący. Elementy drewniane: słupy nośne o przekroju okrągłym, z drewna sosnowego (rdzeniowego), toczonego cylindrycznie o średnicy 12cm, impregnowanego próżniowociśnieniowo w kolorze oliwkowym; wałki o przekroju 6cm, z drewna bezrdzeniowego, impregnowane próżniowo-ciśnieniowo i barwione lazurą na kolor ciemnozielony; pozostałe elementy drewniane: wałki, półwałki, krawędziaki również impregnowane próżniowociśnieniowo; Dachy: z półwałków impregnowane próżniowo-ciśnieniowo i barwione lazurą na kolor ciemnozielony. Zabezpieczenia: obrzeże z rur stalowych wypełnione sklejką wodoodporną liściastą z filmem melaminowym Elementy stalowe: takie jak boki zjeżdżalni, poręcze, barierki, łączniki, zabezpieczone farbami proszkowymi poliestrowymi odpornymi na działanie warunków atmosferycznych. Ślizg zjeżdżalni ze stali nierdzewnej i kwasoodpornej. Elementy złączne, łańcuchy ocynkowane. Montaż na metalowych okuciach. Wszystkie materiały i urządzenia mają aktualne atesty i certyfikaty zgodne z Polskimi Normami. 6

7 2. Huśtawka podwójna drewniana 1szt. Składa się z 4 słupów nośnych, 1 belki drewnianej, 1 siedziska gumowego, 1 siedziska typu koszyk. Nogi i belka huśtawki wykonane z drewna rdzeniowego impregnowanego próżniowociśnieniowo. Słupy osadzone 10cm nad powierzchnią gruntu za pomocą stalowych okuć kotwionych na betonowym fundamencie min 60cm w gruncie. Siedziska gumowe z atestem. Łańcuchy zawiesi siedzisk i elementy złączne ocynkowane. Łby elementów złącznych osłonięte plastikowymi korkami. 7

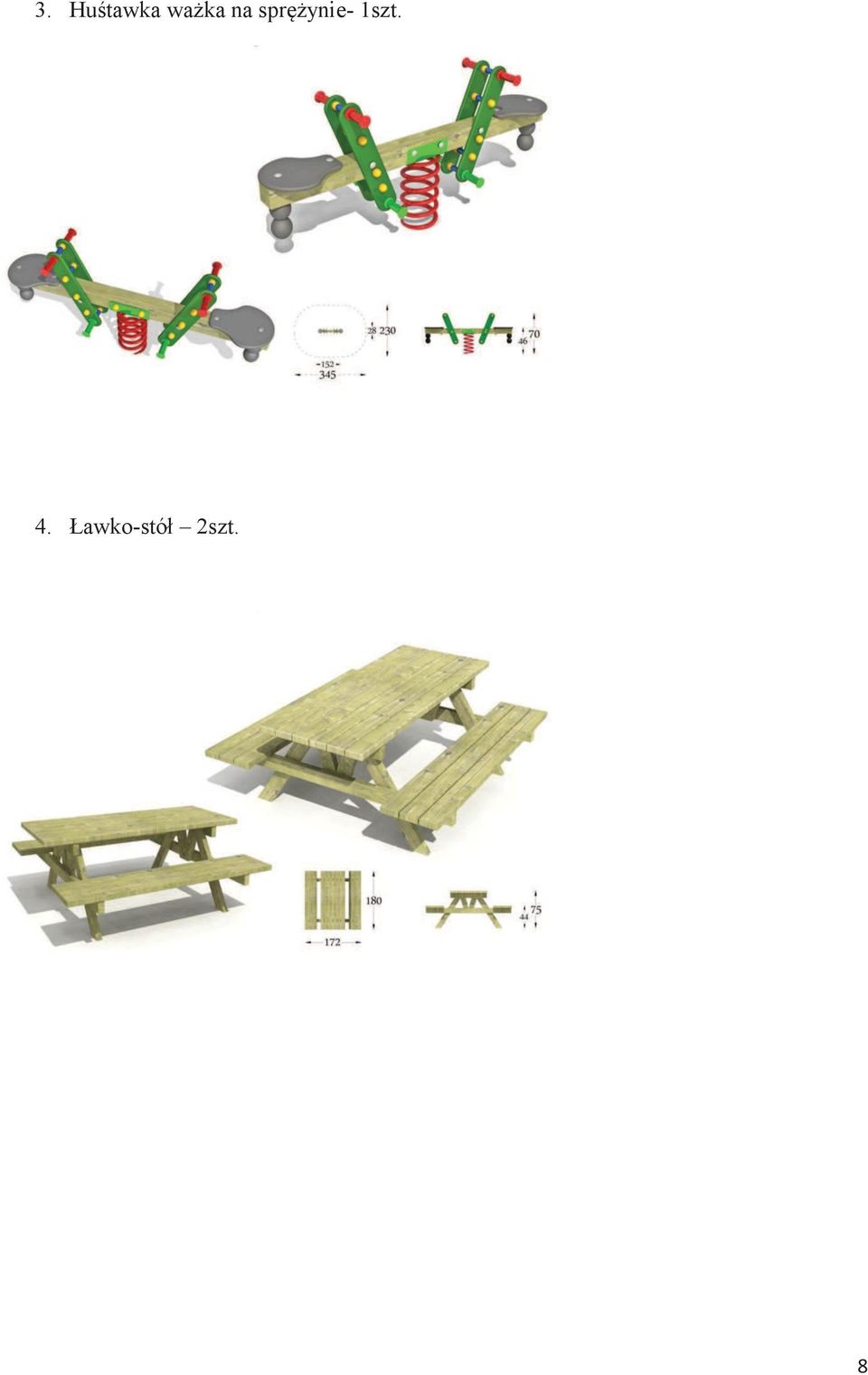

8 3. Huśtawka ważka na sprężynie- 1szt. 4. Ławko-stół 2szt. 8

9 5. Ławka stała z bali - 2szt. 6. Kosz z półwałków montowany na stałe 2szt Dodatkowo 10szt. takich samych koszy montowanych na terenie całego parku. 9

10 7. Tablica informacyjna drewniana z regulaminem placu zabaw 1szt. 8. Ogrodzenie placu zabaw dl. 80m, wys. 1m.; drewniane, sztachety pionowe, dl. przęsła 2m, wzdłuż ogrodzenie krawężnik 6x30x, furtka 1szt. szerokość 1m z samozamykaczem, brama 3metrowa dwuskrzydłowa ( 1 skrzydło 1.5m). Załaczniknr2. Spis urządzeń siłowni zewnętrznej: 1. Drabinka + pylon +podciąg nóg 10

11 2. Biegacz biegacz i orbitrek 3. Orbitrek 4. Ławka + pylon + prostownik pleców 11

12 5. Twister/wahadło 12

13 6. Wyciąg górny + pylon + wyciskanie siedząc Masywne metalowe przyrządy wykonane są z grubej stali w celu zapewnienia maksymalnej trwałości w różnych warunkach pogodowych i ochrony przed wandalizmem. Urządzenia wykonane w oparciu o najnowsze normy bezpieczeństwa dotyczące placów zabaw PN-EN :2009 potwierdzone certyfikatem. Gwarancja 2lata. Kolorystyka szaro-zielona Rozmieszczenie poszczególnych urządzeń na Rysunku nr 1. 13
