SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA DOTYCZĄCY WYPOSAŻENIA PLACÓW ZABAW

Transkrypt

1 Załącznik Nr 1 do SIWZ SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA DOTYCZĄCY WYPOSAŻENIA PLACÓW ZABAW UWAGA. Przedstawione urządzenia są przykładowe. Zaprezentowano je by przedstawić orientacyjny wygląd urządzenia, jego funkcje, przeznaczenie, wymiary i zastosowane materiały. Dopuszcza się zastosowanie urządzeń dowolnego producenta pod warunkiem spełnienia n/w wymagań. Urządzenia mają posiadać aktualne certyfikaty bezpieczeństwa dla urządzeń zabawowych, deklaracji zgodności (dla elementów małej architektury) wydanych w oparciu wyłącznie o aktualnie obowiązujące normy bezpieczeństwa PN-EN 1176:2009, EN-PN 1177:2009 wydane przez akredytujące jednostki. W/w dokumenty należy załączyć do dokumentacji odbiorczej najpóźniej w dniu odbioru. Do wykonawcy należy zachowanie stref bezpieczeństwa wokół urządzeń, zgodnych z normą. Wykonawca dołączy do dokumentacji odbiorczej Dzienniki Placów Zabaw, pełniące funkcję książki obiektu budowlanego, sporządzone odrębnie dla każdej lokalizacji ( 2 szt. ) zgodnie z wymogami normy PN-EN 1176:2009 i zawierające plan kontroli, harmonogram konserwacji oraz wszystkie inne dokumenty dotyczące placu. Zestawy zabawowe umiejscowione zostaną na zagospodarowanym terenie, boisko w miejscowości Nowęcin (działka nr 243/44) oraz boisko w miejscowości Sarbsk (działka nr 45). Każdy z dwóch zestawów składać będzie się z następujących elementów: a) zestaw zabawowy w kształcie statku Duży zestaw zabawowy, w skład którego wchodzić mogą: ślizg, trap, pomost, mała ścianka wspinaczkowa itp. stanowiące jeden duży element w skład którego wchodzić będą elementy metalowe malowane proszkowo, obudowy konstrukcji wykonane z płyty HDPE. Plac montowany ponad gruntem na stalowych ocynkowanych ogniowo kotwach. Do wykonawcy należeć będzie wymiana podłoża wokół w/w urządzenia ( w obrębie wyznaczonej strefy bezpieczeństwa ) na bardziej miękką, zwiększającą bezpieczeństwo użytkowników np. piasek morski. Minimalny Skład zestawu: - maszty wysokości min. 8 m. 3 szt. - podest rufa statku na wysokości 2 m - ślizg rurowy prosty - 2 szt.

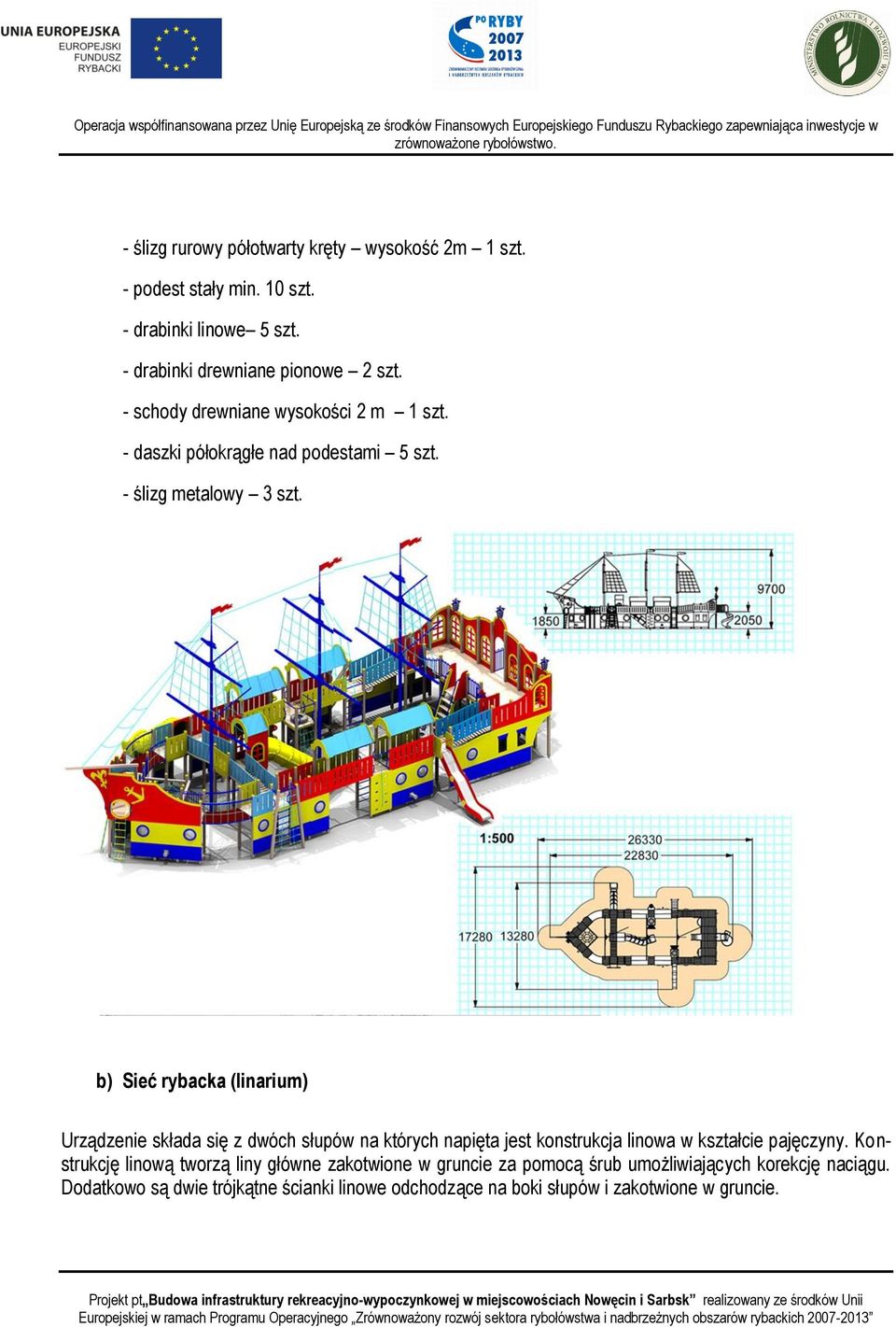

2 - ślizg rurowy półotwarty kręty wysokość 2m 1 szt. - podest stały min. 10 szt. - drabinki linowe 5 szt. - drabinki drewniane pionowe 2 szt. - schody drewniane wysokości 2 m 1 szt. - daszki półokrągłe nad podestami 5 szt. - ślizg metalowy 3 szt. b) Sieć rybacka (linarium) Urządzenie składa się z dwóch słupów na których napięta jest konstrukcja linowa w kształcie pajęczyny. Konstrukcję linową tworzą liny główne zakotwione w gruncie za pomocą śrub umożliwiających korekcję naciągu. Dodatkowo są dwie trójkątne ścianki linowe odchodzące na boki słupów i zakotwione w gruncie.

3 Głównym elementem konstrukcyjnym są słupy stalowe zabezpieczone przed korozją poprzez cynkowanie. Elementy zabawowe wykonane z liny poliamidowej zbrojonej linkami wykonanymi ze strun stalowych ocynkowanych galwanicznie. Elementy łączące liny ze sobą wykonane z poliamidu, aluminium lub stali nierdzewnej. Wymiary urządzenia: Długość: min. 9 m Szerokość: min. 5 m Wysokość: min. 2 m c) Trybunki dla 50 osób Zgodność projektu z normami PN-EN Konstrukcja stalowa cynkowana. Bezpieczne podesty z blachy ryflowanej lub kratki stalowej cynkowanej ogniowo. Ilość miejsc 50, ilość rzędów 2, siedziska plastikowe ze średnim oparciem.

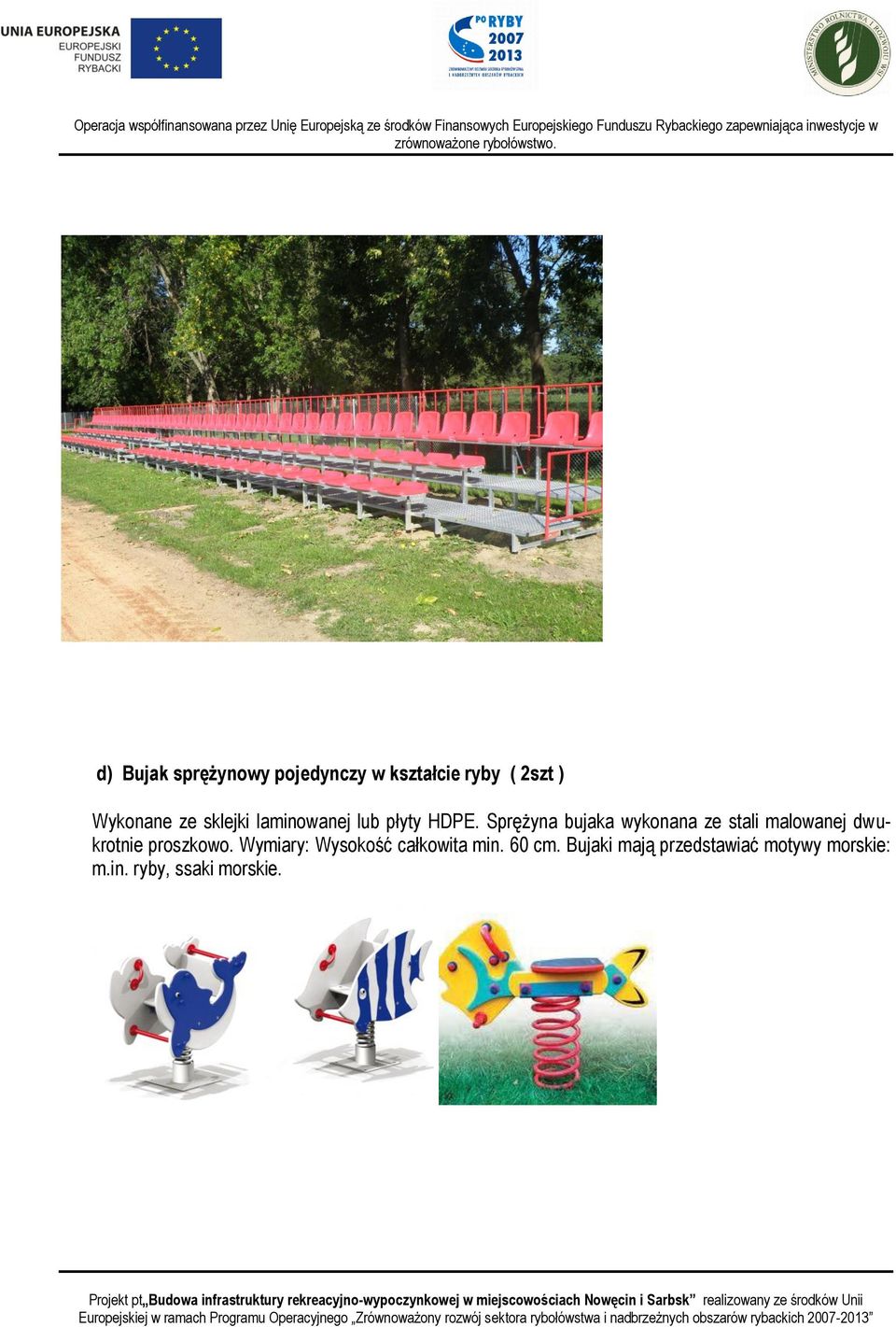

4 d) Bujak sprężynowy pojedynczy w kształcie ryby ( 2szt ) Wykonane ze sklejki laminowanej lub płyty HDPE. Sprężyna bujaka wykonana ze stali malowanej dwukrotnie proszkowo. Wymiary: Wysokość całkowita min. 60 cm. Bujaki mają przedstawiać motywy morskie: m.in. ryby, ssaki morskie.

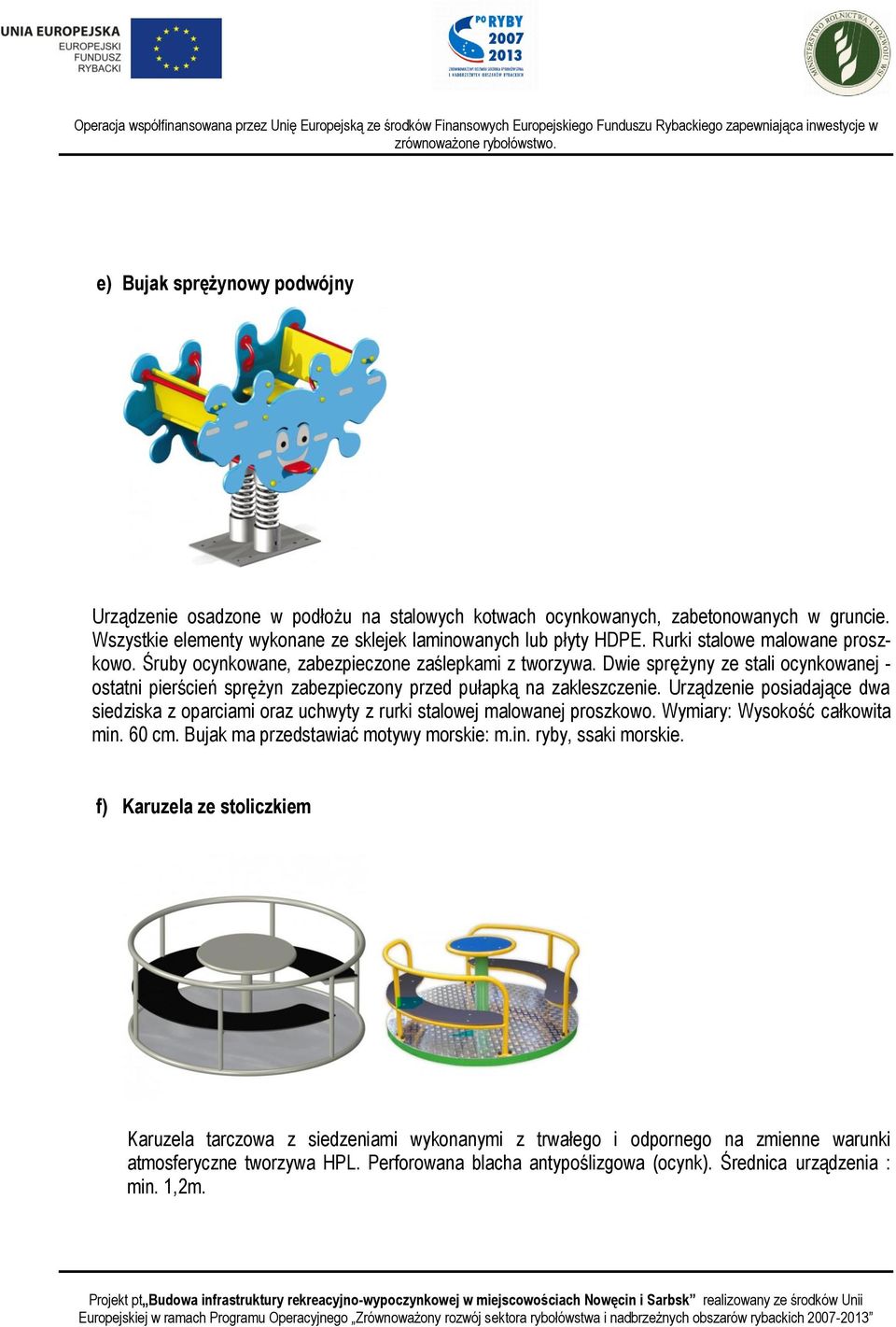

5 e) Bujak sprężynowy podwójny Urządzenie osadzone w podłożu na stalowych kotwach ocynkowanych, zabetonowanych w gruncie. Wszystkie elementy wykonane ze sklejek laminowanych lub płyty HDPE. Rurki stalowe malowane proszkowo. Śruby ocynkowane, zabezpieczone zaślepkami z tworzywa. Dwie sprężyny ze stali ocynkowanej - ostatni pierścień sprężyn zabezpieczony przed pułapką na zakleszczenie. Urządzenie posiadające dwa siedziska z oparciami oraz uchwyty z rurki stalowej malowanej proszkowo. Wymiary: Wysokość całkowita min. 60 cm. Bujak ma przedstawiać motywy morskie: m.in. ryby, ssaki morskie. f) Karuzela ze stoliczkiem Karuzela tarczowa z siedzeniami wykonanymi z trwałego i odpornego na zmienne warunki atmosferyczne tworzywa HPL. Perforowana blacha antypoślizgowa (ocynk). Średnica urządzenia : min. 1,2m.

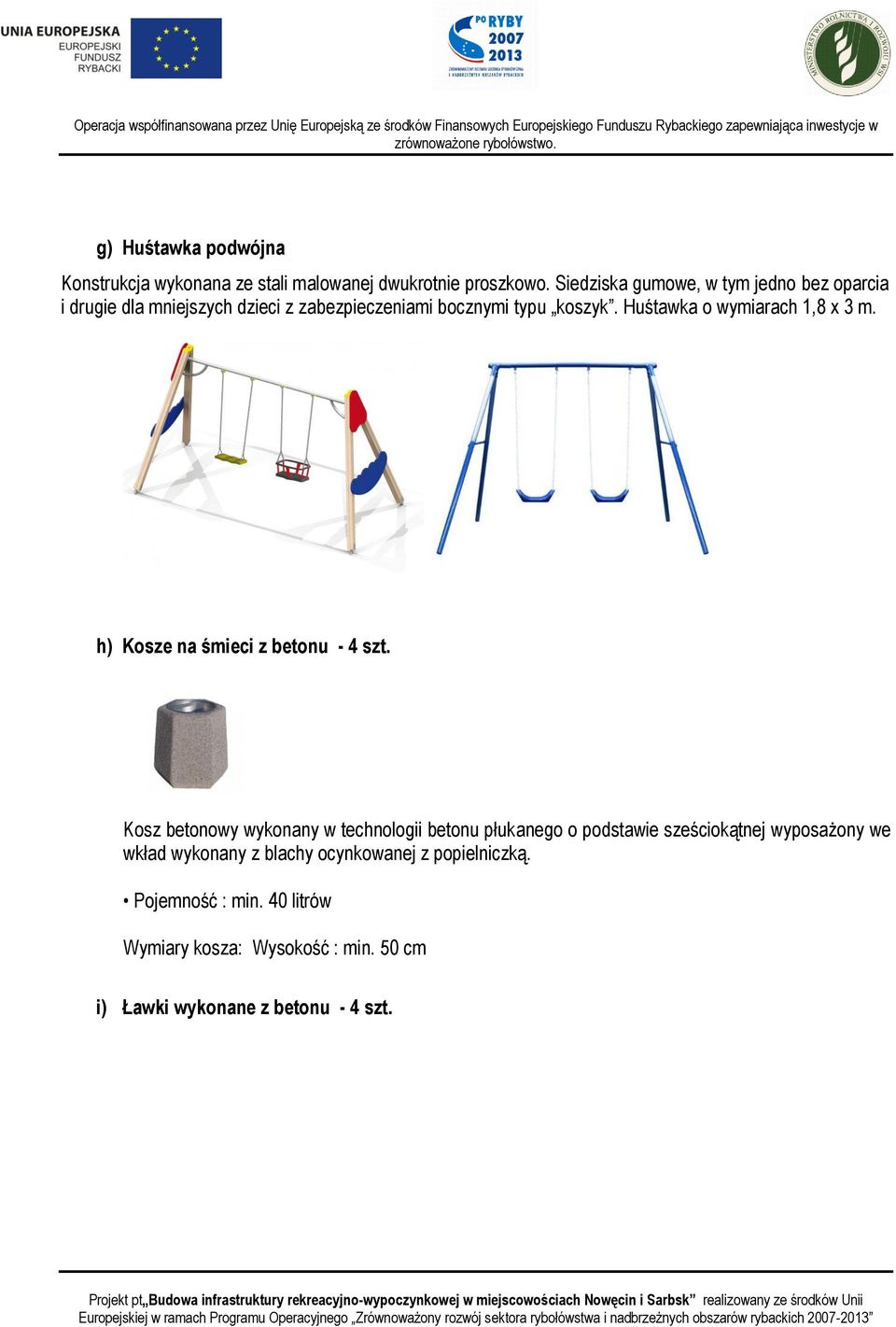

6 g) Huśtawka podwójna Konstrukcja wykonana ze stali malowanej dwukrotnie proszkowo. Siedziska gumowe, w tym jedno bez oparcia i drugie dla mniejszych dzieci z zabezpieczeniami bocznymi typu koszyk. Huśtawka o wymiarach 1,8 x 3 m. h) Kosze na śmieci z betonu - 4 szt. Kosz betonowy wykonany w technologii betonu płukanego o podstawie sześciokątnej wyposażony we wkład wykonany z blachy ocynkowanej z popielniczką. Pojemność : min. 40 litrów Wymiary kosza: Wysokość : min. 50 cm i) Ławki wykonane z betonu - 4 szt.

7 Wymiary ławki: Ławka betonowa z oparciem, nogi betonowe ( Kamień płukany, grysy ), siedzisko (listwy wykonane z drewna iglastego) Wysokość całkowita : min. 70 cm Wysokość siedziska : min. 30 cm Długość : min. 180 cm Szerokość : min. 50 cm Grubość desek : min. 4 cm j) Tablica edukacyjna 2m x1,5m Konstrukcja wykonana ze stali malowanej dwukrotnie proszkowo. Treść tablicy zostanie przekazana przez Zamawiającego. Wymiary tablicy 1,5 m x 2 m., dwustronna, mocowana na 2 nogach stalowych malowanych proszkowo. Tablica edukacyjna będzie zawierała informację na temat flory i fauny jezior Łebsko oraz Sarbsko oraz Regulamin placu zabaw. Tablica będzie pełniła rolę punktu edukacyjnego, dzięki któremu dzieci będą mogły rozszerzyć swoją wiedzę przyrodniczą. k) Tablica zwierzęta morskie (gra)

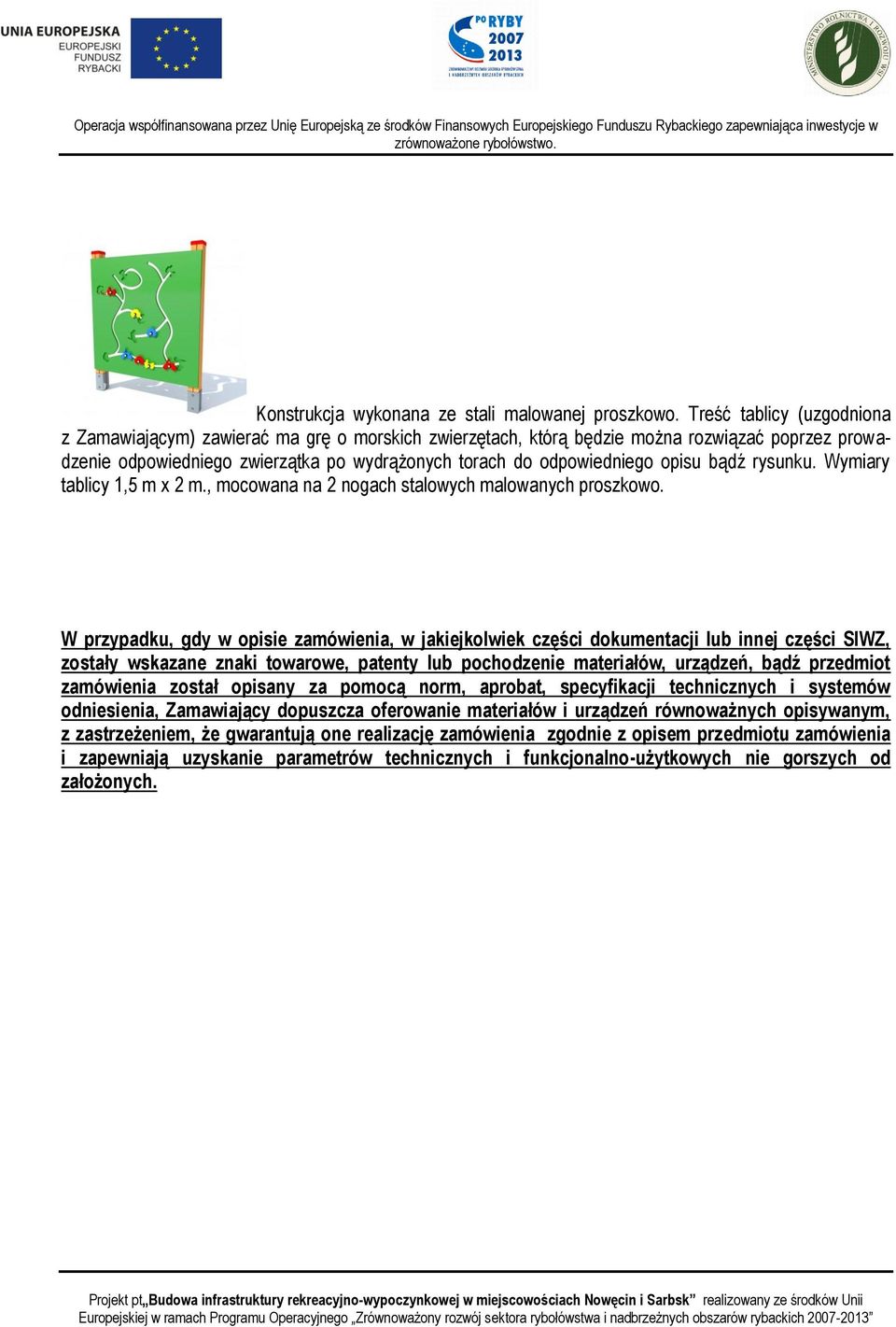

8 Konstrukcja wykonana ze stali malowanej proszkowo. Treść tablicy (uzgodniona z Zamawiającym) zawierać ma grę o morskich zwierzętach, którą będzie można rozwiązać poprzez prowadzenie odpowiedniego zwierzątka po wydrążonych torach do odpowiedniego opisu bądź rysunku. Wymiary tablicy 1,5 m x 2 m., mocowana na 2 nogach stalowych malowanych proszkowo. W przypadku, gdy w opisie zamówienia, w jakiejkolwiek części dokumentacji lub innej części SIWZ, zostały wskazane znaki towarowe, patenty lub pochodzenie materiałów, urządzeń, bądź przedmiot zamówienia został opisany za pomocą norm, aprobat, specyfikacji technicznych i systemów odniesienia, Zamawiający dopuszcza oferowanie materiałów i urządzeń równoważnych opisywanym, z zastrzeżeniem, że gwarantują one realizację zamówienia zgodnie z opisem przedmiotu zamówienia i zapewniają uzyskanie parametrów technicznych i funkcjonalno-użytkowych nie gorszych od założonych.
