Wykonanie małej architektury na terenie gminy - dostawa i montaŝ urządzeń zabawowych

Wielkość: px
Rozpocząć pokaz od strony:

Download "Wykonanie małej architektury na terenie gminy - dostawa i montaŝ urządzeń zabawowych"

Transkrypt

1 Załącznik nr 1 do Specyfikacji Technicznej Wykonania i Odbioru Robót Wykonanie małej architektury na terenie gminy - dostawa i montaŝ urządzeń zabawowych Charakterystyka szczegółowa urządzeń będących przedmiotem zamówienia: 1. Dostawa i montaŝ zestawu zabawowego 1 (wg wzoru lub równowaŝny) Charakterystyka urządzenia : - Gabaryty urządzenia 10,00-10,50m x 4,00-4,50m - Strefa uŝytkowania 13,50-14,00m x 7,00-7,50m - Wysokość urządzenia 3,40-3,80 m - Wysokość podestów 1,30m - 1,40m - Głębokość posadowienia - 0,60, -0,65m typu Drewkorn lub Drewnochron. - Sklejka wodoodporna foliowana jako element uzupełniająco-dekoracyjny grubości 15mm - 20mm moŝe być dodatkowo malowana farbami akrylowymi. - Konstrukcja dachu drewniana połączona dodatkowo sklejką - Podest drewniany z desek impregnowanych niemalowanych gr. 35mm - 40mm. - ZjeŜdŜalnia: ślizg wykonany ze stali nierdzewnej, konstrukcja nośna wykonana z rurek stalowych ø 48,3mm ocynkowanych i dodatkowo pomalowanych proszkowo, boki zjeŝdŝalni płyta HDPE. - Konstrukcja drabinki ukośnej drewniana, szczebelki wykonane ze stali nierdzewnej, elementy łączące u góry płaszczyzny drabinek wykonane z blachy ocynkowanej gr. 5mm - Przeplotnia z lin konstrukcję nośną ma wykonaną z drewna sosnowego klejonego 90/95mm i malowanego farbami impregnacyjno-dekoracyjnymi typu Drewkorn lub Drewnochron, liny polipropylenowe na oplocie stalowym połączone ze sobą poprzez plastikowe łączniki, poziome belki ze stali nierdzewnej. - Drabinka pozioma konstrukcję nośna ma wykonaną z drewna klejonego pionową 90/95mm a poziomą z płyty HDPE połączonych szczebelkami z rurki ø 25 ze stali nierdzewnej - Śruby zamkowe ocynkowane M12 - Marki stalowe ocynkowane wykonane z blachy 86x86x5mm rura 42,4mm - Baton klasy B-15 - WyposaŜenie wieŝa z dachem podest wys. 1,30m - 1,40m zjeŝdŝalnia wys. 1,30m - 1,40m drabinka ukośna przeplotnia z lin 2 szt. drabinka pozioma

2 2. Dostawa i montaŝ zestawu zabawowego 2 (zgodna z wzorem lub równowaŝna) - Gabaryty urządzenia 6,30m - 6,40m x 5,50-5,60m - Strefa uŝytkowania 9,50m - 10,00m x 8,40-8,80m - Wysokość podestów 0,30m - 0,40m x 0,90-1,00m - Głębokość posadowienia - 0,60m, -0,65m typu Drewkorn lub Drewnochron. - Sklejka wodoodporna foliowana jako element uzupełniająco-dekoracyjny grubości 15mm - 20mm moŝe być dodatkowo malowana farbami akrylowymi. - Konstrukcja dachu wykonana z rurek stalowych ø 33,7mm wypełnienia ze sklejki foliowanej - Podesty i trap wejściowy drewniane z desek impregnowanych niemalowanych gr. 35mm - 40mm - Jako zabezpieczenia dodatkowo rurki stalowe ø 33,7mm i 25mm, do których mocuje się płaskownik 50x5 - Drabinka pozioma konstrukcję nośna ma wykonaną z drewna klejonego pionową 90/95mm a poziomą z płyty HDPE, rurki ø 25 ze stali nierdzewnej, zestaw do przewrotów z rurek ø 33,7mm ocynkowanych i dodatkowo pomalowanych proszkowo - Rura straŝacka wykonana rurki ø 33,7mm ocynkowana i dodatkowo malowana proszkowo - Balkonik ozdobny wykonany z rurek ø 33,7 i 21,6mm, płaskownika 50x5, blachy 5mm i sklejki gr. 15mm - 20mm. - Mostek łukowy wykonany jest z profila zimnogiętego 40x27 wygiętego w formie łuku i ocynkowanego do niego mocuje się deski z podestu gr. 35mm - 40mm, jako zabezpieczenia boczne stosuje się barierki łukowe pełne wykonane z profila zimnogiętego 40x27mm ocynkowane i pomalowane proszkowo do nich mocuje się sklejkę wodoodporną foliowaną ozdobną gr. 15mm x 20mm, lub aŝurowe wykonane z dwóch wygiętych po łuku rurek ø 33,7 połączonych ze sobą płaskownikiem 50x5mm całość ocynkowana i dodatkowo pomalowana proszkowo - - ZjeŜdŜalnia: ślizg wykonany ze stali nierdzewnej, konstrukcja nośna wykonana z rurek stalowych ø 8,3x3mm, boki wypełnione płytą HDPE. - Łańcuch techniczny kalibrowany ø 6, ocynkowany kąpielowo, blacha 5mm i 3mm - Śruby zamkowe ocynkowane M12. - Marki stalowe ocynkowane wykonane z blachy 86x86x5mm i rura ø 42,4mm - Baton klasy B WyposaŜenie wieŝa z dachem wieŝa bez dachu szt.3 podest wys. 0,90m - 1,00m 2szt podest wys. 0,30m - 0,40m 2szt trap wejściowy 0,90m - 1,00m zjeŝdŝalnia wys. 0,90m -1,00m balkonik rura straŝacka wys. 1,20m - 1,50m mostek łukowy drabinka pozioma ruchomy trap z klocków zestaw do przewrotów 0,75m - 0,80m, 0,90m - 0,95m

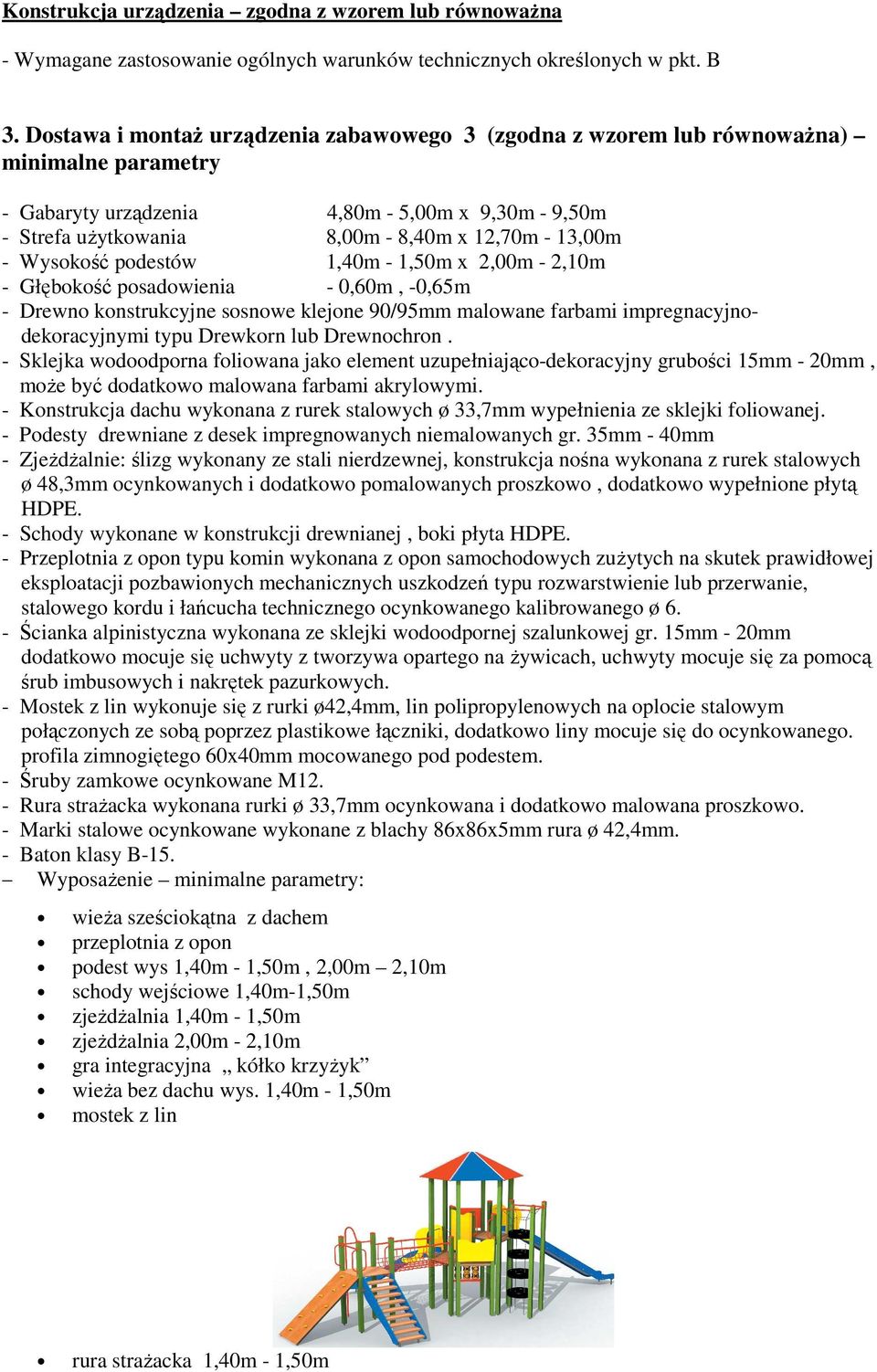

3 3. Dostawa i montaŝ urządzenia zabawowego 3 (zgodna z wzorem lub równowaŝna) - Gabaryty urządzenia 4,80m - 5,00m x 9,30m - 9,50m - Strefa uŝytkowania 8,00m - 8,40m x 12,70m - 13,00m - Wysokość podestów 1,40m - 1,50m x 2,00m - 2,10m - Głębokość posadowienia - 0,60m, -0,65m typu Drewkorn lub Drewnochron. - Sklejka wodoodporna foliowana jako element uzupełniająco-dekoracyjny grubości 15mm - 20mm, moŝe być dodatkowo malowana farbami akrylowymi. - Konstrukcja dachu wykonana z rurek stalowych ø 33,7mm wypełnienia ze sklejki foliowanej. - Podesty drewniane z desek impregnowanych niemalowanych gr. 35mm - 40mm - ZjeŜdŜalnie: ślizg wykonany ze stali nierdzewnej, konstrukcja nośna wykonana z rurek stalowych ø 48,3mm ocynkowanych i dodatkowo pomalowanych proszkowo, dodatkowo wypełnione płytą HDPE. - Schody wykonane w konstrukcji drewnianej, boki płyta HDPE. - Przeplotnia z opon typu komin wykonana z opon samochodowych zuŝytych na skutek prawidłowej eksploatacji pozbawionych mechanicznych uszkodzeń typu rozwarstwienie lub przerwanie, stalowego kordu i łańcucha technicznego ocynkowanego kalibrowanego ø 6. - Ścianka alpinistyczna wykonana ze sklejki wodoodpornej szalunkowej gr. 15mm - 20mm dodatkowo mocuje się uchwyty z tworzywa opartego na Ŝywicach, uchwyty mocuje się za pomocą śrub imbusowych i nakrętek pazurkowych. - Mostek z lin wykonuje się z rurki ø42,4mm, lin polipropylenowych na oplocie stalowym połączonych ze sobą poprzez plastikowe łączniki, dodatkowo liny mocuje się do ocynkowanego. profila zimnogiętego 60x40mm mocowanego pod podestem. - Śruby zamkowe ocynkowane M12. - Rura straŝacka wykonana rurki ø 33,7mm ocynkowana i dodatkowo malowana proszkowo. - Marki stalowe ocynkowane wykonane z blachy 86x86x5mm rura ø 42,4mm. - Baton klasy B-15. WyposaŜenie : wieŝa sześciokątna z dachem przeplotnia z opon podest wys 1,40m - 1,50m, 2,00m 2,10m schody wejściowe 1,40m-1,50m zjeŝdŝalnia 1,40m - 1,50m zjeŝdŝalnia 2,00m - 2,10m gra integracyjna kółko krzyŝyk wieŝa bez dachu wys. 1,40m - 1,50m mostek z lin rura straŝacka 1,40m - 1,50m

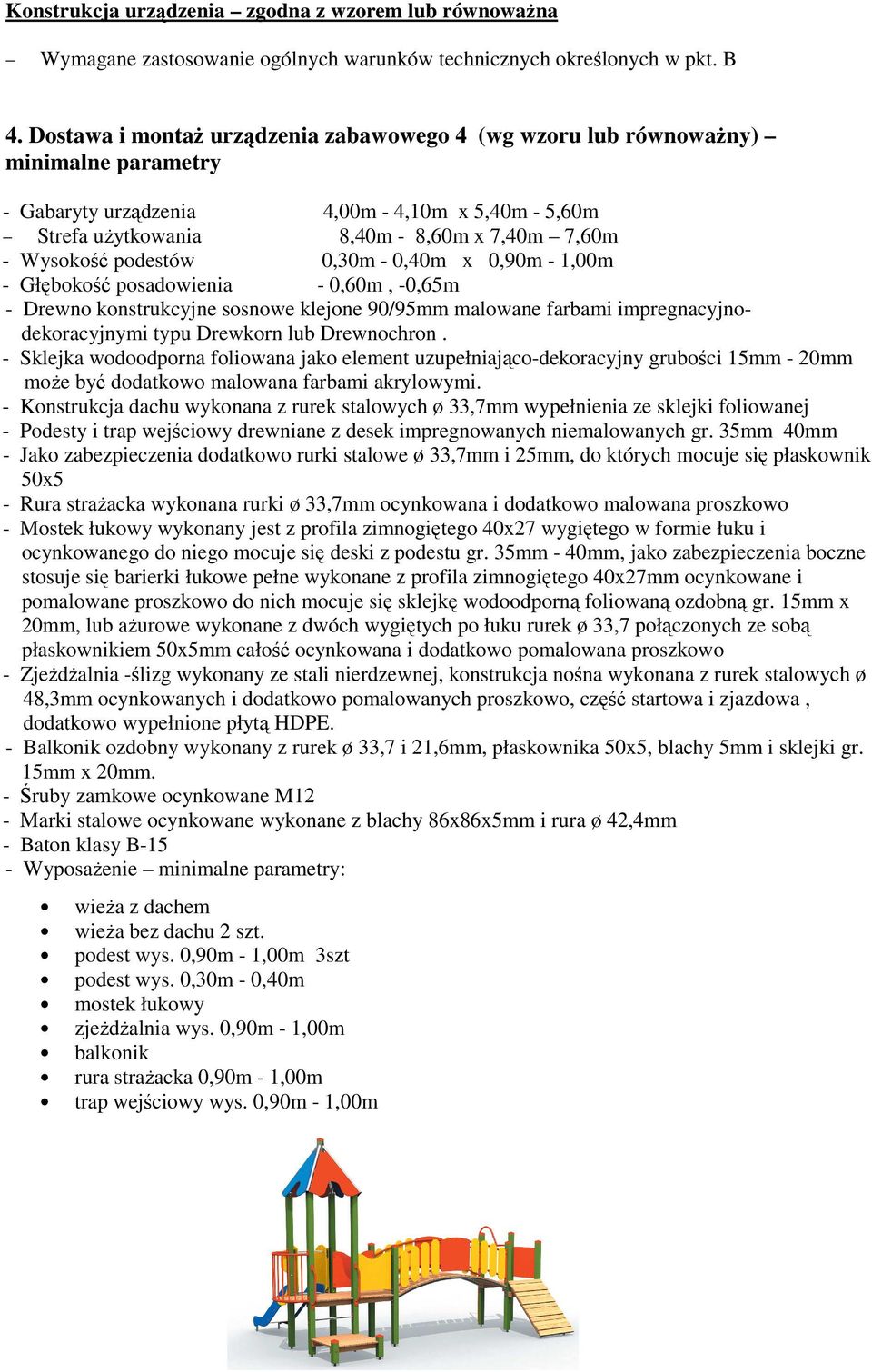

4 Wymagane zastosowanie ogólnych warunków technicznych określonych w pkt. B 4. Dostawa i montaŝ urządzenia zabawowego 4 (wg wzoru lub równowaŝny) - Gabaryty urządzenia 4,00m - 4,10m x 5,40m - 5,60m Strefa uŝytkowania 8,40m - 8,60m x 7,40m 7,60m - Wysokość podestów 0,30m - 0,40m x 0,90m - 1,00m - Głębokość posadowienia - 0,60m, -0,65m typu Drewkorn lub Drewnochron. - Sklejka wodoodporna foliowana jako element uzupełniająco-dekoracyjny grubości 15mm - 20mm moŝe być dodatkowo malowana farbami akrylowymi. - Konstrukcja dachu wykonana z rurek stalowych ø 33,7mm wypełnienia ze sklejki foliowanej - Podesty i trap wejściowy drewniane z desek impregnowanych niemalowanych gr. 35mm 40mm - Jako zabezpieczenia dodatkowo rurki stalowe ø 33,7mm i 25mm, do których mocuje się płaskownik 50x5 - Rura straŝacka wykonana rurki ø 33,7mm ocynkowana i dodatkowo malowana proszkowo - Mostek łukowy wykonany jest z profila zimnogiętego 40x27 wygiętego w formie łuku i ocynkowanego do niego mocuje się deski z podestu gr. 35mm - 40mm, jako zabezpieczenia boczne stosuje się barierki łukowe pełne wykonane z profila zimnogiętego 40x27mm ocynkowane i pomalowane proszkowo do nich mocuje się sklejkę wodoodporną foliowaną ozdobną gr. 15mm x 20mm, lub aŝurowe wykonane z dwóch wygiętych po łuku rurek ø 33,7 połączonych ze sobą płaskownikiem 50x5mm całość ocynkowana i dodatkowo pomalowana proszkowo - ZjeŜdŜalnia -ślizg wykonany ze stali nierdzewnej, konstrukcja nośna wykonana z rurek stalowych ø 48,3mm ocynkowanych i dodatkowo pomalowanych proszkowo, część startowa i zjazdowa, dodatkowo wypełnione płytą HDPE. - Balkonik ozdobny wykonany z rurek ø 33,7 i 21,6mm, płaskownika 50x5, blachy 5mm i sklejki gr. 15mm x 20mm. - Śruby zamkowe ocynkowane M12 - Marki stalowe ocynkowane wykonane z blachy 86x86x5mm i rura ø 42,4mm - Baton klasy B-15 - WyposaŜenie : wieŝa z dachem wieŝa bez dachu 2 szt. podest wys. 0,90m - 1,00m 3szt podest wys. 0,30m - 0,40m mostek łukowy zjeŝdŝalnia wys. 0,90m - 1,00m balkonik rura straŝacka 0,90m - 1,00m trap wejściowy wys. 0,90m - 1,00m

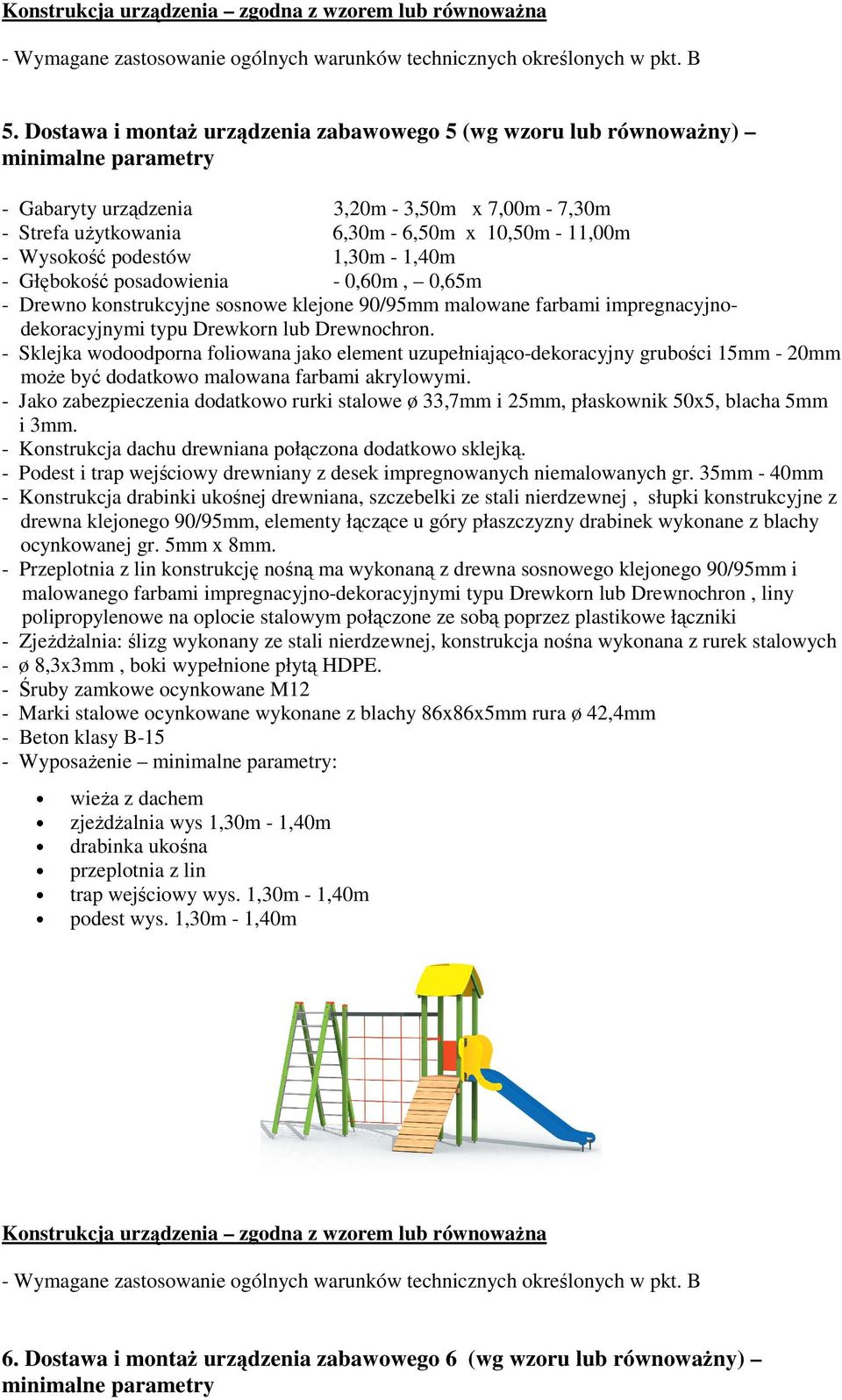

5 5. Dostawa i montaŝ urządzenia zabawowego 5 (wg wzoru lub równowaŝny) - Gabaryty urządzenia 3,20m - 3,50m x 7,00m - 7,30m - Strefa uŝytkowania 6,30m - 6,50m x 10,50m - 11,00m - Wysokość podestów 1,30m - 1,40m - Głębokość posadowienia - 0,60m, 0,65m typu Drewkorn lub Drewnochron. - Sklejka wodoodporna foliowana jako element uzupełniająco-dekoracyjny grubości 15mm - 20mm moŝe być dodatkowo malowana farbami akrylowymi. - Jako zabezpieczenia dodatkowo rurki stalowe ø 33,7mm i 25mm, płaskownik 50x5, blacha 5mm i 3mm. - Konstrukcja dachu drewniana połączona dodatkowo sklejką. - Podest i trap wejściowy drewniany z desek impregnowanych niemalowanych gr. 35mm - 40mm - Konstrukcja drabinki ukośnej drewniana, szczebelki ze stali nierdzewnej, słupki konstrukcyjne z drewna klejonego 90/95mm, elementy łączące u góry płaszczyzny drabinek wykonane z blachy ocynkowanej gr. 5mm x 8mm. - Przeplotnia z lin konstrukcję nośną ma wykonaną z drewna sosnowego klejonego 90/95mm i malowanego farbami impregnacyjno-dekoracyjnymi typu Drewkorn lub Drewnochron, liny polipropylenowe na oplocie stalowym połączone ze sobą poprzez plastikowe łączniki - ZjeŜdŜalnia: ślizg wykonany ze stali nierdzewnej, konstrukcja nośna wykonana z rurek stalowych - ø 8,3x3mm, boki wypełnione płytą HDPE. - Śruby zamkowe ocynkowane M12 - Marki stalowe ocynkowane wykonane z blachy 86x86x5mm rura ø 42,4mm - Beton klasy B-15 - WyposaŜenie : wieŝa z dachem zjeŝdŝalnia wys 1,30m - 1,40m drabinka ukośna przeplotnia z lin trap wejściowy wys. 1,30m - 1,40m podest wys. 1,30m - 1,40m 6. Dostawa i montaŝ urządzenia zabawowego 6 (wg wzoru lub równowaŝny)

6 - Gabaryty urządzenia 5,00m - 5,20m x 4,80m - 5,00m - Strefa uŝytkowania 8,00m - 8,20m x 8,10m - 8,40m - Wysokość podestów 1,50m - 1,60m - Głębokość posadowienia - 0,60m, -0,65m typu Drewkorn lub Drewnochron. - Sklejka wodoodporna foliowana jako element uzupełniająco-dekoracyjny grubości 15mm - 20mm moŝe być dodatkowo malowana farbami akrylowymi. - Konstrukcja dachu wykonana z rurek stalowych ø 33,7mm wypełnienia ze sklejki foliowanej - Podest drewniany z desek impregnowanych niemalowanych gr. 35mm - 40mm - Mostek z lin wykonuje się z rurki ø42,4mm, lin polipropylenowych na oplocie stalowym połączonych ze sobą poprzez plastikowe łączniki, dodatkowo liny mocuje się do ocynkowanego profila zimnogiętego 60x40mm mocowanego pod podestem - Balkonik ozdobny wykonany z rurek ø 33,7 i 21,6mm, płaskownika 50x5, blachy 5mm i sklejki gr. 1 mm - Sklepik składa się ze sklejek wodoodpornych foliowanych jako element uzupełniająco-dekoracyjny grubości 15mm i 18mm moŝe być dodatkowo malowana farbami akrylowymi i profila zimnogiętego 60x40mm ocynkowanego i malowanego proszkowo, liczydło wykonane jest z drewnianych malowanych kulek przesuwających się na pręcie z nierdzewki - ZjeŜdŜalnia: ślizg wykonany ze stali nierdzewnej, konstrukcja nośna wykonana z rurek stalowych ø 8,3mm ocynkowanych i dodatkowo pomalowanych proszkowo, boki wypełnione płytą HDPE. - Rura straŝacka wykonana rurki ø 33,7mm ocynkowana i dodatkowo malowana proszkowo - Ścianka alpinistyczna wykonana ze sklejki wodoodpornej szalunkowej gr. 15mm - 20mm dodatkowo mocuje się uchwyty z tworzywa opartego na Ŝywicach, uchwyty mocuje się za pomocą śrub imbusowych i nakrętek pazurkowych - Liny polipropylenowe na oplocie stalowym połączone ze sobą poprzez plastikowe łączniki - Śruby zamkowe ocynkowane M12 - Marki stalowe ocynkowane wykonane z blachy 86x86x5mm rura 42,4mm - Baton klasy B Dostawa i montaŝ huśtawki podwójnej dla maluchów (wg wzoru lub równowaŝny) Charakterystyka urządzenia: - Gabaryty urządzenia 1,90-2,00 m x 3,50-3,60 m - Strefa uŝytkowania 8,80-8,90 m x 4,90 5,00 m - Wysokości belki 2,10-2,20 m - Głębokość posadowienia - 0,70-0,80 m

7 - Drewno konstrukcyjne sosnowe klejone 90-95/90-95mm malowane farbami impregnacyjnodekoracyjnymi. - Profil stalowy zamknięty x x 3-4 mm ocynkowany, blacha czarna gr.5-6 mm ocynkowana. - Łańcuch techniczny kalibrowany ø 6-7, ocynkowany kąpielowo. - Śruby zamkowe ocynkowane M12. - Marki stalowe ocynkowane wykonane z blachy 86x86x5mm, rury ø 42,4mm ocynkowane. - Stal zabezpieczona przez odtłuszczenie i cynkowanie kąpielowe. - Drewno malowane farbą impregnacyjno-dekoracyjną. - Gniazda łączników zakryte zaślepkami z tworzywa. - huśtawka wyposaŝona w 2 siedzenia kubełkowe (przeznaczone dla dzieci w wieku od 3 lat), zawieszone na łoŝyskach samosmarujących. 8. Dostawa i montaŝ huśtawki podwójnej (wg wzoru lub równowaŝny) minimalne parametry Charakterystyka urządzenia: - Gabaryty urządzenia 1,90-2,00 m x 3,50-3,60 m - Strefa uŝytkowania 8,80-8,90 m x 4,90 5,00 m - Wysokości belki 2,10-2,20 m - Głębokość posadowienia - 0,70-0,80 m - Drewno konstrukcyjne sosnowe klejone 90-95/90-95mm malowane farbami impregnacyjnodekoracyjnymi. - Profil stalowy zamknięty x x 3-4 mm ocynkowany, blacha czarna gr.5-6 mm ocynkowana. - Łańcuch techniczny kalibrowany ø 6-7, ocynkowany kąpielowo. - Śruby zamkowe ocynkowane M12. - Marki stalowe ocynkowane wykonane z blachy 86x86x5mm, rury ø 42,4mm ocynkowane. - Stal zabezpieczona przez odtłuszczenie i cynkowanie kąpielowe. - Drewno malowane farbą impregnacyjno-dekoracyjną. - Gniazda łączników zakryte zaślepkami z tworzywa. - Huśtawka wyposaŝona w 2 siedzenia typu deseczka, zawieszone na łoŝyskach samosmarujących.

8 9. Dostawa i montaŝ huśtawki na spręŝynie: bujak pojedynczy (wg wzoru lub równowaŝny) Charakterystyka urządzenia: - Ruch urządzenia (przód, tył) - Konstrukcja oparta na spręŝynie - Całość wykonana z płyty HDPE - Wysokość 0,8-0,9 m - SpręŜyna malowana w kolorze urządzenia 10. Dostawa i montaŝ karuzeli (wg wzoru lub równowaŝna) - Gabaryty urządzenia 0,30m - 0,35m x 0,30m - 0,35m - Strefa uŝytkowania 3,20m - 3,50m x 3,20m - 3,50m - Głębokość posadowienia - 0,70m, -0,80m - Rury stalowe 76,1 x 6,3, 38,0 x 2,5 - Blacha stalowa 8mm. - Wszystkie elementy wykonane z tych materiałów cynkowane galwanicznie i malowane proszkowo. - ŁoŜyska stoŝkowe. - Śruby stoŝkowe nierdzewne M6. - Fundament z rury stalowej ø 76,1x2,5mm zabezpieczone antykorozyjnie. - Beton klasy B-15.

9 11. Dostawa i montaŝ karuzeli talerzowej (wg wzoru lub równowaŝna) minimalne parametry - Gabaryty urządzenia 1,30m - 1,40m x 1,30m - 1,40m - Strefa uŝytkowania 4,30m - 4,50m x 4,30m - 4,50m - Głębokość posadowienia - 0,70m, -0,75m - Profil stalowy zamknięty stalowy 50x30x2, 30x30x2 - Rury stalowe 48,9x2,6, 38x2,6, 76,1x6,3 - Blacha stalowa 1,25mm - Wszystkie elementy wykonane z tych materiałów cynkowane galwanicznie i malowane proszkowo - ŁoŜyska stoŝkowe - Śruby stoŝkowe nierdzewne M6 - Podłoga z blachy aluminiowej ryflowanej - Fundament z rury stalowej ø 114,3x3,6mm zabezpieczone antykorozyjnie - Beton klasy B-15 B. Ogólne warunki techniczne wymagane dla wszystkich urządzeń zabawowych: 1.Drewno konstrukcyjne iglaste klejone warstwowo min. 90/95mm, malowane środkami ochronnymi (farby impregnacyjno-dekoracyjne) i dwukrotnie lakierowane, zabezpieczone przed wilgocią. 2.Ślizgi zjeŝdŝalni wykonane ze stali nierdzewnej kwasoodpornej, boki wypełnione płytą HDPE. 3.Sklejka wodoodporna, oklejona filmem melaminowym, a krawędzie zabezpieczone przed wilgocią środkami poliuretanowymi, odporna na promieniowanie UV. 4. Płyty HDPE (laminat wysokociśnieniowy) nie ulegające gięciu i puchnięciu, odporne na chemikalia, środki czyszczące, wpływy atmosferyczne, zadrapania, uderzenia i mikroorganizm. 5. Łańcuchy kalibrowane i cynkowane kąpielowo. 6. Elementy konstrukcyjne ze stali ocynkowanej kąpielowo. 7. Kotwy osadzone w betonie za pomocą kotew stalowych ocynkowanych.

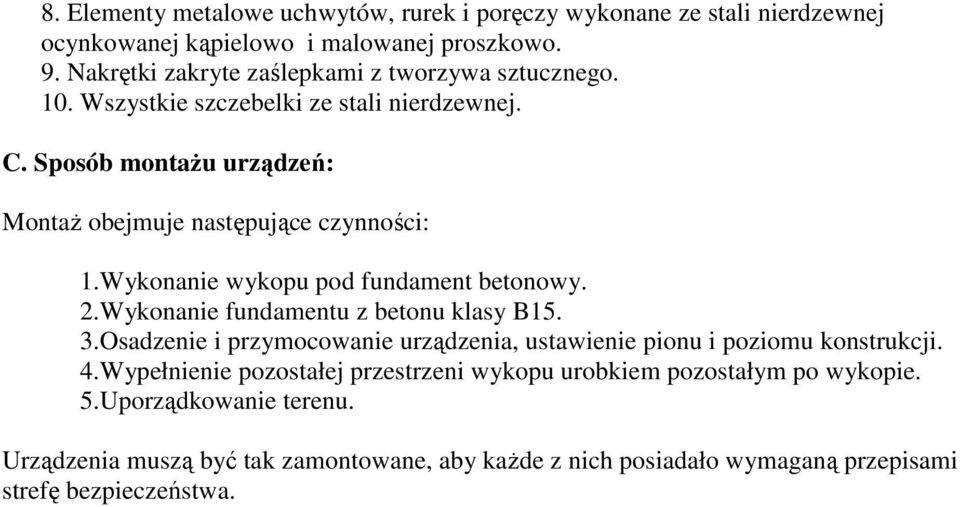

10 8. Elementy metalowe uchwytów, rurek i poręczy wykonane ze stali nierdzewnej ocynkowanej kąpielowo i malowanej proszkowo. 9. Nakrętki zakryte zaślepkami z tworzywa sztucznego. 10. Wszystkie szczebelki ze stali nierdzewnej. C. Sposób montaŝu urządzeń: MontaŜ obejmuje następujące czynności: 1.Wykonanie wykopu pod fundament betonowy. 2.Wykonanie fundamentu z betonu klasy B15. 3.Osadzenie i przymocowanie urządzenia, ustawienie pionu i poziomu konstrukcji. 4.Wypełnienie pozostałej przestrzeni wykopu urobkiem pozostałym po wykopie. 5.Uporządkowanie terenu. Urządzenia muszą być tak zamontowane, aby kaŝde z nich posiadało wymaganą przepisami strefę bezpieczeństwa.
