1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT Nazwa nadana zamówieniu: Budowa placów zabaw na terenie Gminy Liniewo: W miejscowościach Iłownica Orle Stary Wiec Liniewo Garczyn Lubieszyn Wysin CPV Roboty w zakresie kształtowania placów zabaw Inwestor zamówienia: Gmina Liniewo Liniewo Ul. Dworcowa 3

2 Liniewo kwiecień Zagadnienia ogólne Wprowadzenie. Specyfikacja techniczna wykonania i odbioru robót związanych z zagospodarowaniem Placu zabaw określa następujące wymagania w zakresie: -właściwości materiałów -sposobu i jakości wykonania robót -odbioru prawidłowości wykonania robót zgodnych z założeniami projektowymi Podstawa opracowania. Niniejsza specyfikacja techniczna wykonania i odbioru robót opracowana została na podstawie: -zgłoszenia do Starostwa na podstawie art. 30 ustawy z dnia 7 lipca 1994-Prawo budowlane -przedmiaru robót -wizji lokalnej w terenie -uzgodnień z Zamawiającym Wymagania ogólne dotyczące realizacji robót. Realizacja robót związanych z niniejszą inwestycją musi zawsze odpowiadać wszystkim przepisom techniczno budowlanym oraz prawnym na dzień realizacji zadania inwestycyjnego, zarówno dotyczących całości inwestycji, jaki i samych technologii wykonywania robót. Szczególna uwagę należy zwrócić na przepisy dotyczące bezpieczeństwa i higieny pracy, ochrony środowiska oraz ochrony przeciwpożarowej. Wykonawca na własny koszt zobowiązany jest do przestrzegania obowiązujących przepisów oraz wymogów władz samorządowych i administracyjnych Wymagania ogólne dotyczące przepisów prawa budowlanego. Wykonywanie robót, zgodnie z wymogami Prawa Budowlanego należy do podstawowych obowiązków Wykonawcy Dokumentacja projektowa. Wykonawca robót, przed przekazaniem dokumentacji do realizacji, winien sprawdzić dokumentację techniczno projektową pod względem możliwości technicznych realizacji zadania zgodnie z przepisami BHP, stosowaniem materiałów i urządzeń zgodnych ze specyfikacją techniczną dokumentacji projektowej Zmiany rozwiązań projektowych i materiałowych. Wszelkie zmiany i odstępstwa od dokumentacji techniczno projektowej w żadnym wypadku nie mogą powodować obniżenia wartości jakościowych, zmniejszenia trwałości eksploatacyjnej, zwiększenia kosztów eksploatacji oraz zmian funkcjonalnych zaprojektowanych rozwiązań projektowych. W trakcie realizacji zadania inwestycyjnego nie dopuszcza się wprowadzenia zmian poza następującymi przypadkami: -gdy wyrób został wycofany z obrotu i stosowania w budownictwie -gdy zaprojektowane rozwiązanie posiada istotne wady i stwarza bezpośrednie zagrożenie dla zdrowia i życia użytkowników Decyzje o wprowadzonych zmianach winny być dokonane wyłącznie na piśmie zaakceptowane przez Inwestora oraz projektanta przedmiotowej dokumentacji projektowej Dokumentacja projektowa, polskie normy i inne przepisy oraz wymagania. Inwestycja winna spełniać wymagania określone w: -dokumentacji

3 -przepisach techniczno budowlanych ( Prawo Budowlane ) -Polskich Normach PN EN 1176, PN EN aprobatach technicznych i innych dokumentach normujących wprowadzanie wyrobów do obrotu i stosowania w budownictwie 1.8. Odbiór robót. Podstawą odbioru robót będzie: -pisemne zgłoszenie Wykonawcy o terminie planowanego zakończenia robót -protokoły odbiorów technicznych, atesty na wbudowane materiały -posiadanie certyfikatów uprawniające do oznaczania wyrobu znakiem bezpieczeństwa tzw. certyfikaty bezpieczeństwa B na urządzenia zabawowe -aprobaty techniczne i inne dokumenty normujące wprowadzanie wyrobów do obrotu i stosowania w budownictwie -uporządkowanie terenu realizacji zadania -dokument gwarancji jakości 1.9. Potwierdzenie dokonania pozytywnego odbioru robót. Inwestor na pisemny wniosek - zgłoszenie Wykonawcy o terminie planowanego zakończenia robót, ustala termin odbioru końcowego robót i zwołuje komisję odbiorową. W skład komisji wchodzą przedstawiciele Inwestora i Wykonawcy. Komisja po dokonaniu pozytywnego odbioru sporządzą protokół odbioru końcowego robót i podpisuje go. Protokół odbioru końcowego robót stanowi podstawę do rozliczenia robót i wystawienia faktury VAT za zakończone i odebrane roboty. 2. Roboty ziemne Wstęp. Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót ziemnych wykonywanych ręcznie i mechanicznie Materiał: -Ziemia urodzajna 2.3. Sprzęt i maszyny: -Łopaty, szpadle, grabki -Taczka -Koparka, spycharka 2.4. Transport: -Samochód samowyładowczy- -Samochód skrzyniowy 2.5. Wykonanie, zakres robót: W celu wykonania robót zgodnie z projektem zagospodarowania należy wykonać następujące roboty ziemne: -nawiezienie i rozplantowanie ziemi urodzajnej grubości 4 cm wraz z wysiewem nawozu i trawy na powierzchni 1500m2 w miejscach wskazanych przez Inwestora 2.6. Odbiór materiałów. Odbiór ziemi urodzajnej przy dostawie na teren zadania inwestycyjnego bezpośrednio przed rozładunkiem na placu Odbiór robót. Odbiór końcowy robót, na podstawie dokumentacji projektowej i przepisów związanych, odbiera komisja powołana przez Inwestora na podstawie zgłoszenia Wykonawcy robót. 3. Roboty montażowe Wstęp.

4 Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem robót montażowych urządzeń zabawowych, rekreacyjnych i uzupełniających elementów małej architektury.

5 3.2. Materiał: 1. Plac zabaw Iłownica Zestaw zabawowy 1 sztuka. W skład zestawu wchodzi minimum: 1 wieża z dachem dwuspadowym 1 zjeżdżalnia głęboka z rurką nad nią 1 podest 3 platformy 1 rura strażacka 1 przeplotnia 2 pomost z belką i podestem pod belką 1.Elementy drewniane. - słupy nośne o przekroju okrągłym, z drzewa sosnowego, klejonego z 5 warstw, toczonego cylindrycznie o średnicy 12cm, dodatkowo ryflowane wzdłużnie dla rozprężenia materiału. -górne powierzchnie słupów konstrukcyjnych są zabezpieczone plastikowymi kapturami przed nasiąkaniem. -słupy osadzone 10cm nad powierzchnią gruntu za pomocą stalowych ocynkowanych okuć kotwionych w betonowym fundamencie posadowionym min. 60cm w gruncie. Elementy drewniane ( słupy, podesty,dachy z półwałków i wałki o przekroju 6cm z drewna bezrdzeniowego) zabezpieczone przed szkodliwym wpływem warunków atmosferycznych przez impregnacje środkami na bazie olejów i wosków posiadających wymagane atesty. 2.Dachy. - z płyt polietylenowych HDPE. 3.Zabezpieczenia i pochwyty. - obrzeże z rur stalowych wypełnione kolorowymi płytami polietylenowymi (HDPE), które nie wchłaniają wody, są odporne na wgniecenia, zarysowania, graffiti i promieniowanie UV - pochwyty stalowe zamontowane są przy wejściach przy pomoście z belką. 4.Elementy stalowe takie jak: boki zjeżdżalni,poręcze, barierki, łączniki, zabezpieczone farbami proszkowymi poliestrowymi odpornymi na działanie warunków atmosferycznych. 5. Ślizg zjeżdżalni ze stali nierdzewnej i kwasoodpornej. 6.Elementy złączne,łańcuchy ocynkowana.

6 2. Sprężynowiec 2 sztuki Sprężynowiec bujak ze stelażem z polietylenu ciśnieniowego HDPE gr.15 mm w kształcie konika (materiał odporny na graffiti, promieniowanie UV, nie nasiąka wodą). Formatki połączone ocynkowanymi elementami złącznymi osłoniętymi plastikowymi korkami z zaślepkami i przykręcone do stalowego mocowania sprężyny zabezpieczonego przed warunkami atmosferycznymi poprzez lakierowanie proszkowe farbami poliestrowymi. Rączki (podnóżki) plastikowe, duże, zapobiegające przed urazami oka. Stalowa sprężyna bujaka wykonana ze stali jakościowej (również lakierowana proszkowo ) połączona z mocowaniem sprężynowca oraz betonowym bloczkiem fundamentowym lub stalową podstawą do posadowienia w gruncie. Sprężynowiec posadowiony na głębokości 0,45m

7 3. Huśtawka ważka na sprężynie 1 sztuka Sprężynowiec podwójny z belką z drewna klejonego impregnowanego preparatem na bazie naturalnych olejów i wosków z atestem..belka przykręcona do stalowego mocowania sprężyny zabezpieczonego przed warunkami atmosferycznymi poprzez lakierowanie farbami proszkowymi poliestrowymi. Stalowa sprężyna bujaka wykonana ze stali jakościowej (również lakierowana farbami proszkowymi poliestrowymi) połączona z mocowaniem oraz betonowym bloczkiem fundamentowym lub stalową podstawą do posadowienia w gruncie. Siedziska gumowe. Formatki z zamontowanymi rączkami i podnóżkami z polietylenu ciśnieniowego HDPE gr 15mm odpornego na promieniowanie UV.,nie chłonącego wodę i łatwo zmywalnego. Formatki połączone ocynkowanymi elementami złącznymi osłoniętymi plastikowymi korkami. Rączki i podnóżki plastikowe, duże uniemożliwiające urazy oczu. Dla bezpieczeństwa zamontowane na końcach belki gumowe odbojniki amortyzujące. 4. Huśtawka podwójna drewniana:

8 W celu uzyskania najwyższych parametrów wytrzymałościowych, słupy nośne mają przekrój okrągły, wykonane są z drewna sosnowego, klejonego z 5 warstw, toczone cylindrycznie, o średnicy 12 cm. Dla zmniejszenia naprężeń powodujących wzdłużne pęknięcia, słupy są dodatkowo ryflowane wzdłużnie. Słupy osadzone 10 cm nad powierzchnią gruntu za pomocą stalowych okuć kotwionych na betonowym fundamencie min 60 cm w gruncie. Belka z drewna klejonego o średnicy 14 cm. Siedziska z atestem. Łańcuchy zawiesi siedzisk i elementy złączne ocynkowane. 5. Tablica reklamowa 1 szt Słupy nośne o przekroju okrągłym, z drzewa sosnowego, klejonego z 5 warstw, toczonego cylindrycznie, dodatkowo ryflowane wzdłużnie dla rozprężenia materiału. Słupy tworzące konstrukcję nośną osadzone 10 cm nad powierzchnią gruntu za pomocą stalowych okuć do betonowego fundamentu posadowionego min 60cm w gruncie. Tablica wykonana ze sklejki liściastej wodoodpornej z filmem melaminowym. 6. Ławki: 3 sztuki Konstrukcja stalowa rurowa, malowana proszkowo, siedzisko i oparcie wykonane z drewna sosnowego impregnowanego próżniowo-ciśnieniowo, trwale zakotwiona w ziemi. 7. Kosz na śmieci: 1 sztuka

9 Kosz z blachy ocynkowanej, malowanej proszkowo o pojemności 40l.

10 Plac zabaw w Wysinie 1. Karuzela (1 sztuka) Karuzela klasyczna z obrotową górną częścią (platformą), ułożyskowaną 2-ma łożyskami stożkowymi i 1 łożyskiem kulkowym. Konstrukcja platformy wykonana ze stalowych ceowników 50 przymocowanych do rury Φ 108 mm, z przymocowaną o spodu blachą szerokości 500 mm, zapobiegającą zakleszczeniu nogi dzieci. Powierzchnia platformy zabezpieczona antykorozyjnie poprzez lakierowanie proszkowe farbami do warunków zewnętrznych (poliestrowymi). Do górnej części platformy przymocowana sklejka liściasta wodoodporna owinięta od góry blachą aluminiową ryflowaną antypoślizgową. Do platformy przykręcona poręcz z siedzeniami wykonana z rur Φ 33,7 mm oraz Φ 26,9 mm, lakierowanych proszkowo farbami poliestrowymi i sklejki liściastej wodoodpornej z filmem melaminowym. Podstawa karuzeli (konstrukcja spawana z rur i prętów), zabezpieczona antykorozyjnie lakierem proszkowym poliestrowym, w dolnej części stanowi zbrojenie betonowego bloczka z betonu minimum B15, posadowionego w gruncie na głębokości 40 cm. Prędkość karuzeli 5m/s, zgodna z PN EN :2008.

11 Plac zabaw Liniewo 1. Zestaw zabawowy 1 sztuka. W skład zestawu wchodzi minimum: 1 wieża z dachem dwuspadowym 1 zjeżdżalnia głęboka z rurką nad nią 1 podest 2 platformy 1 drabinka krzyżakowa 1 przeplotnia 1.Elementy drewniane. - słupy nośne o przekroju okrągłym, z drzewa sosnowego, klejonego z 5 warstw, toczonego cylindrycznie o średnicy 12cm, dodatkowo ryflowane wzdłużnie dla rozprężenia materiału. -górne powierzchnie słupów konstrukcyjnych są zabezpieczone plastikowymi kapturami przed nasiąkaniem. -słupy osadzone 10cm nad powierzchnią gruntu za pomocą stalowych ocynkowanych okuć kotwionych w betonowym fundamencie posadowionym min. 60cm w gruncie. Elementy drewniane ( słupy, podesty,dachy z półwałków i wałki o przekroju 6cm z drewna bezrdzeniowego) zabezpieczone przed szkodliwym wpływem warunków atmosferycznych przez impregnacje środkami na bazie olejów i wosków posiadających wymagane atesty. 2.Dachy. - z płyt polietylenowych HDPE. 3.Zabezpieczenia i pochwyty. - obrzeże z rur stalowych wypełnione kolorowymi płytami polietylenowymi (HDPE), które nie wchłaniają wody, są odporne na wgniecenia, zarysowania, graffiti i promieniowanie UV - pochwyty stalowe zamontowane są przy wejściach przy pomoście z belką. 4.Elementy stalowe takie jak: boki zjeżdżalni,poręcze, barierki, łączniki, zabezpieczone farbami proszkowymi poliestrowymi odpornymi na działanie warunków atmosferycznych. 5. Ślizg zjeżdżalni ze stali nierdzewnej i kwasoodpornej. 6.Elementy złączne,łańcuchy ocynkowane.

12

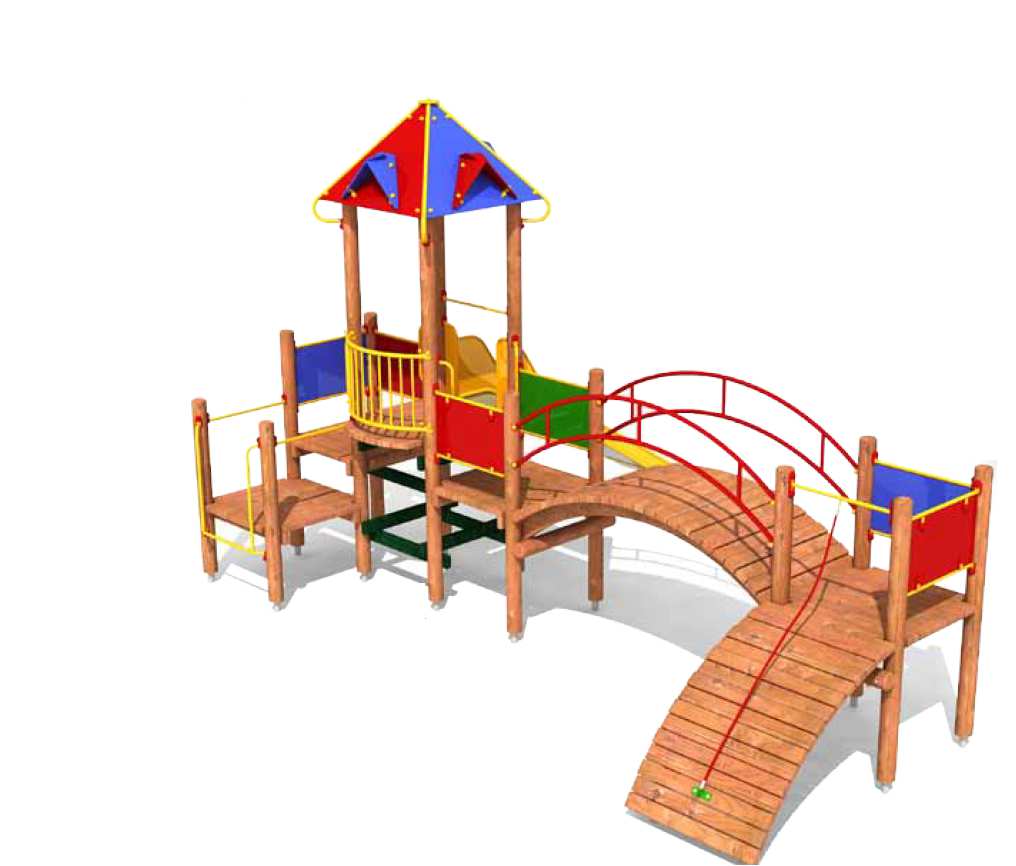

13 1. Plac zabaw Głodowo Zestaw zabawowy 1 sztuka. W skład zestawu wchodzi minimum: 1 wieża z dachem kopertowym 1 zjeżdżalnia głęboka z rurką nad nią 1 podest 4 platformy 1 pomost lukowy 1 balkon 1 trap wspinaczkowy z liną 1.Elementy drewniane. - słupy nośne o przekroju okrągłym, z drzewa sosnowego, klejonego z 5 warstw, toczonego cylindrycznie o średnicy 12cm, dodatkowo ryflowane wzdłużnie dla rozprężenia materiału. -górne powierzchnie słupów konstrukcyjnych są zabezpieczone plastikowymi kapturami przed nasiąkaniem. -słupy osadzone 10cm nad powierzchnią gruntu za pomocą stalowych ocynkowanych okuć kotwionych w betonowym fundamencie posadowionym min. 60cm w gruncie. Elementy drewniane ( słupy, podesty,dachy z półwałków i wałki o przekroju 6cm z drewna bezrdzeniowego) zabezpieczone przed szkodliwym wpływem warunków atmosferycznych przez impregnacje środkami na bazie olejów i wosków posiadających wymagane atesty. 2.Dachy. - z płyt polietylenowych HDPE. 3.Zabezpieczenia i pochwyty. - obrzeże z rur stalowych wypełnione kolorowymi płytami polietylenowymi (HDPE), które nie wchłaniają wody, są odporne na wgniecenia, zarysowania, graffiti i promieniowanie UV - pochwyty stalowe zamontowane są przy wejściach przy pomoście z belką. 4.Elementy stalowe takie jak: boki zjeżdżalni,poręcze, barierki, łączniki, zabezpieczone farbami proszkowymi poliestrowymi odpornymi na działanie warunków atmosferycznych. 5. Ślizg zjeżdżalni ze stali nierdzewnej i kwasoodpornej. 6.Elementy złączne,łańcuchy ocynkowane.

14

15 2. Sprężynowiec 2 sztuki Sprężynowiec bujak ze stelażem z polietylenu ciśnieniowego HDPE gr.15 mm w kształcie konika (materiał odporny na graffiti, promieniowanie UV, nie nasiąka wodą). Formatki połączone ocynkowanymi elementami złącznymi osłoniętymi plastikowymi korkami z zaślepkami i przykręcone do stalowego mocowania sprężyny zabezpieczonego przed warunkami atmosferycznymi poprzez lakierowanie proszkowe farbami poliestrowymi. Rączki (podnóżki) plastikowe, duże, zapobiegające przed urazami oka. Stalowa sprężyna bujaka wykonana ze stali jakościowej (również lakierowana proszkowo ) połączona z mocowaniem sprężynowca oraz betonowym bloczkiem fundamentowym lub stalową podstawą do posadowienia w gruncie. Sprężynowiec posadowiony na głębokości 0,45m.

16 Plac zabaw w Lubieszynie 1. Karuzela: 1 sztuka Karuzela klasyczna z obrotową górną częścią (platformą), ułożyskowaną 2-ma łożyskami stożkowymi i 1 łożyskiem kulkowym. Konstrukcja platformy wykonana ze stalowych ceowników 50 przymocowanych do rury Φ 108 mm, z przymocowaną o spodu blachą szerokości 500 mm, zapobiegającą zakleszczeniu nogi dzieci. Powierzchnia platformy zabezpieczona antykorozyjnie poprzez lakierowanie proszkowe farbami do warunków zewnętrznych (poliestrowymi). Do górnej części platformy przymocowana sklejka liściasta wodoodporna owinięta od góry blachą aluminiową ryflowaną antypoślizgową. Do platformy przykręcona poręcz z siedzeniami wykonana z rur Φ 33,7 mm oraz Φ 26,9 mm, lakierowanych proszkowo farbami poliestrowymi i sklejki liściastej wodoodpornej z filmem melaminowym. Podstawa karuzeli (konstrukcja spawana z rur i prętów), zabezpieczona antykorozyjnie lakierem proszkowym poliestrowym, w dolnej części stanowi zbrojenie betonowego bloczka z betonu minimum B15, posadowionego w gruncie na głębokości 40 cm. Prędkość karuzeli 5m/s, zgodna z PN EN : Sprężynowiec: 2 sztuki

17 Sprężynowiec bujak ze stelażem z polietylenu ciśnieniowego HDPE gr.15 mm w kształcie konika koguta, żyrafy lub inny wzór uzgodniony z Inwestorem. Materiał odporny na graffiti, promieniowanie UV, nie nasiąka wodą. Formatki połączone ocynkowanymi elementami złącznymi osłoniętymi plastikowymi korkami z zaślepkami i przykręcone do stalowego mocowania sprężyny zabezpieczonego przed warunkami atmosferycznymi poprzez lakierowanie proszkowe farbami poliestrowymi. Rączki (podnóżki) plastikowe, duże, zapobiegające przed urazami oka. Stalowa sprężyna bujaka wykonana ze stali jakościowej (również lakierowana proszkowo) połączona z mocowaniem sprężynowca oraz betonowym bloczkiem fundamentowym lub stalową podstawą do posadowienia w gruncie. Sprężynowiec posadowiony na głębokości 0,45m. 3. Huśtawka Ważka na sprężynie : 1 sztuka Sprężynowiec podwójny z belką z drewna klejonego impregnowanego preparatem na bazie naturalnych olejów i wosków z atestem. Belka przykręcona do stalowego mocowania sprężyny zabezpieczonego przed warunkami atmosferycznymi poprzez lakierowanie farbami proszkowymi poliestrowymi. Stalowa sprężyna bujaka wykonana ze stali jakościowej (również lakierowana farbami proszkowymi poliestrowymi) połączona z mocowaniem oraz betonowym bloczkiem fundamentowym lub stalową podstawą do posadowienia w gruncie. Siedziska gumowe. Formatki z zamontowanymi rączkami i podnóżkami z polietylenu ciśnieniowego HDPE gr. 15mm odpornego na promieniowanie UV., nie chłonącego wodę i łatwo zmywalnego. Formatki połączone ocynkowanymi elementami złącznymi osłoniętymi plastikowymi korkami. Rączki i podnóżki plastikowe, duże uniemożliwiające urazy oczu. Dla bezpieczeństwa zamontowane na końcach belki gumowe odbojniki amortyzujące.

18 4. Huśtawka podwójna drewniana: 1 sztuka W celu uzyskania najwyższych parametrów wytrzymałościowych, słupy nośne mają przekrój okrągły, wykonane są z drewna sosnowego, klejonego z 5 warstw, toczone cylindrycznie, o średnicy 12 cm. Dla zmniejszenia naprężeń powodujących wzdłużne pęknięcia, słupy są dodatkowo ryflowane wzdłużnie. Słupy osadzone 10 cm nad powierzchnią gruntu za pomocą stalowych okuć kotwionych na betonowym fundamencie min 60 cm w gruncie. Belka z drewna klejonego o średnicy 14 cm. Siedziska z atestem. Łańcuchy zawiesi siedzisk i elementy złączne ocynkowane. 5. Ławki: 2 sztuki Konstrukcja stalowa rurowa, malowana proszkowo, siedzisko i oparcie wykonane z drewna sosnowego impregnowanego próżniowo-ciśnieniowo, trwale zakotwiona w ziemi.

19 6. Ścianka wspinaczkowa potrójna: 1 sztuka Drewno klejone warstwowo. Kotwienie za pomocą stalowych ocynkowanych kotew. Panele: polietylen HDPE. Zabezpieczenie antykorozyjne elementów stalowych: malowanie proszkowe. 7. Tablica reklamowa: 1 sztuka Słupy nośne o przekroju okrągłym, z drzewa sosnowego, klejonego z 5 warstw, toczonego cylindrycznie, dodatkowo ryflowane wzdłużnie dla rozprężenia materiału. Słupy tworzące konstrukcję nośną osadzone 10 cm nad powierzchnią gruntu za pomocą stalowych okuć do betonowego fundamentu posadowionego min 60cm w gruncie. Tablica wykonana ze sklejki liściastej wodoodpornej z filmem melaminowym.

20 8. Kosz na śmieci: 1 sztuka Kosz z blachy ocynkowanej, malowanej proszkowo o pojemności 40l. Uwaga! Na placu zabaw winien zostać umieszczony regulamin placu zabaw jako piktogram graficzny i opisowy.

21 Plac zabaw w Orlu 1. Zjazd linowy: 1 sztuka Słupy nośne mają przekrój okrągły, wykonane są z drewna sosnowego, klejonego z 5 warstw, toczone cylindrycznie o średnicy 12 cm. Słupy są dodatkowo ryflowane wzdłużnie. Górne powierzchnie słupów konstrukcyjnych zabezpieczone przed nasiąkaniem trwale zamocowanymi plastikowymi kapturami. Słupy tworzące konstrukcję nośną są trwale osadzone 10 cm nad powierzchnią gruntu za pomocą stalowych okuć kotwionych na betonowym fundamencie min 60 cm w gruncie. Zabezpieczenia wykonane ze sklejki wodoodpornej liściastej z filmem melaminowym. Wszystkie elementy ze stali węglowej konstrukcyjnej, takie jak: okucia, bariery, napinacz liny, zaczep liny, elementy wózka zjazdowego zabezpieczone farbami proszkowymi poliestrowymi odpornymi na ciągłe działanie warunków atmosferycznych. Do połączeń podzespołów z drewnem stosujemy stalowe łączniki mocowane za pomocą grubych wkrętów, gdyż tego typu połączenie, w odróżnieniu od łączników gwintowych zapewnia nieluzujące się złącze w drewnie. Łby wkrętów ukryte w plastikowych wkładkach.

22 Plac zabaw w Starym Wiecu 1. Sprężynowiec: 2 sztuki Sprężynowiec bujak ze stelażem z polietylenu ciśnieniowego HDPE gr.15 mm w kształcie konika koguta, żyrafy lub inny wzór uzgodniony z Inwestorem. Materiał odporny na graffiti, promieniowanie UV, nie nasiąka wodą. Formatki połączone ocynkowanymi elementami złącznymi osłoniętymi plastikowymi korkami z zaślepkami i przykręcone do stalowego mocowania sprężyny zabezpieczonego przed warunkami atmosferycznymi poprzez lakierowanie proszkowe farbami poliestrowymi. Rączki (podnóżki) plastikowe, duże, zapobiegające przed urazami oka. Stalowa sprężyna bujaka wykonana ze stali jakościowej (również lakierowana proszkowo) połączona z mocowaniem sprężynowca oraz betonowym bloczkiem fundamentowym lub stalową podstawą do posadowienia w gruncie. Sprężynowiec posadowiony na głębokości 0,45m.

23 2. Zestaw Zabawowy : 1 zestaw

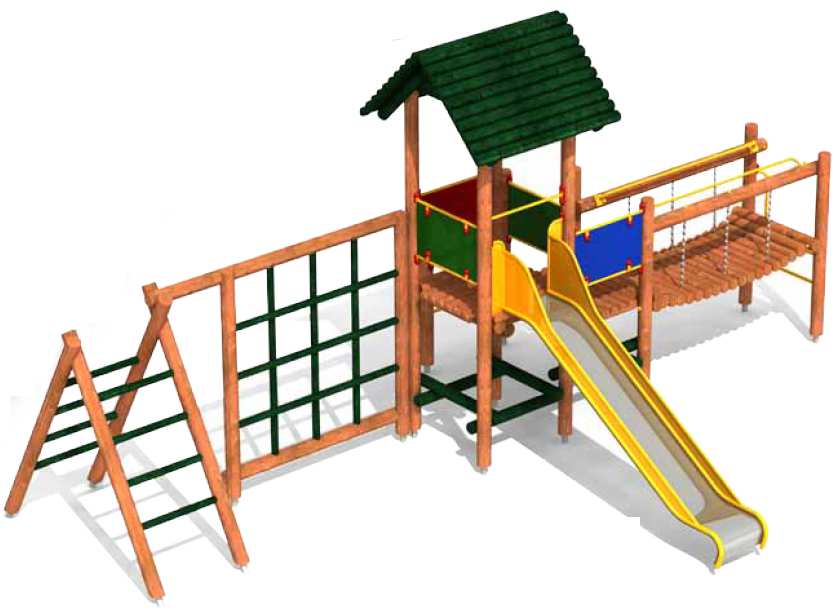

24 W skład zestawu wchodzi: 1 Wieża z dachem dwuspadowym 1 Zjeżdżalnia głęboka 1 Podest 2 Platformy 2 Uchwyty boczne 2 Wejściówki 1 Rurka nad zjeżdżalnią 1 Przeplotnia drewniana 1 Drabinka krzyżakowa 1 Pomost wiszący Elementy drewniane. słupy nośne o przekroju okrągłym, z drzewa sosnowego, klejonego z 5 warstw, toczonego cylindrycznie o średnicy 12 cm, dodatkowo ryflowane wzdłużnie dla rozprężenia materiału. górne powierzchnie słupów konstrukcyjnych są zabezpieczone plastikowymi kapturami przed nasiąkaniem. słupy osadzone 10cm nad powierzchnią gruntu za pomocą stalowych ocynkowanych okuć kotwionych w betonowym fundamencie posadowionym min. 60 cm w gruncie. Elementy drewniane (słupy, podesty, dachy z półwałków i wałki o przekroju 6 cm z drewna bezrdzeniowego) zabezpieczone przed szkodliwym wpływem warunków atmosferycznych przez impregnacje środkami na bazie olejów i wosków posiadających wymagane atesty. Zabezpieczenia: obrzeże z rur stalowych wypełnione kolorowymi płytami polietylenowymi (HDPE), które nie wchłaniają wody, są odporne na wgniecenia, zarysowania, graffiti i promieniowanie UV. Elementy stalowe takie jak: boki zjeżdżalni, poręcze, barierki, łączniki, zabezpieczone farbami proszkowymi poliestrowymi odpornymi na działanie warunków atmosferycznych. Ślizg zjeżdżalni ze stali nierdzewnej i kwasoodpornej. Elementy złączne,łańcuchy ocynkowane.

25 Plac zabaw w Garczynie 2. Sprężynowiec: 1 sztuka Sprężynowiec bujak ze stelażem z polietylenu ciśnieniowego HDPE gr.15 mm w kształcie konika koguta, żyrafy lub inny wzór uzgodniony z Inwestorem. Materiał odporny na graffiti, promieniowanie UV, nie nasiąka wodą. Formatki połączone ocynkowanymi elementami złącznymi osłoniętymi plastikowymi korkami z zaślepkami i przykręcone do stalowego mocowania sprężyny zabezpieczonego przed warunkami atmosferycznymi poprzez lakierowanie proszkowe farbami poliestrowymi. Rączki (podnóżki) plastikowe, duże, zapobiegające przed urazami oka. Stalowa sprężyna bujaka wykonana ze stali jakościowej (również lakierowana proszkowo) połączona z mocowaniem sprężynowca oraz betonowym bloczkiem fundamentowym lub stalową podstawą do posadowienia w gruncie. Sprężynowiec posadowiony na głębokości 0,45m.

26 3. Zestaw Zabawowy : 1 zestaw

27 W skład zestawu wchodzi: 1 Wieża z dachem dwuspadowym 1 Zjeżdżalnia głęboka 1 Podest 2 Platformy 2 Uchwyty boczne 2 Wejściówki 1 Rurka nad zjeżdżalnią 1 Przeplotnia drewniana 1 Drabinka krzyżakowa 1 Pomost wiszący Elementy drewniane. słupy nośne o przekroju okrągłym, z drzewa sosnowego, klejonego z 5 warstw, toczonego cylindrycznie o średnicy 12 cm, dodatkowo ryflowane wzdłużnie dla rozprężenia materiału. górne powierzchnie słupów konstrukcyjnych są zabezpieczone plastikowymi kapturami przed nasiąkaniem. słupy osadzone 10cm nad powierzchnią gruntu za pomocą stalowych ocynkowanych okuć kotwionych w betonowym fundamencie posadowionym min. 60 cm w gruncie. Elementy drewniane (słupy, podesty, dachy z półwałków i wałki o przekroju 6 cm z drewna bezrdzeniowego) zabezpieczone przed szkodliwym wpływem warunków atmosferycznych przez impregnacje środkami na bazie olejów i wosków posiadających wymagane atesty. Zabezpieczenia: obrzeże z rur stalowych wypełnione kolorowymi płytami polietylenowymi (HDPE), które nie wchłaniają wody, są odporne na wgniecenia, zarysowania, graffiti i promieniowanie UV. Elementy stalowe takie jak: boki zjeżdżalni, poręcze, barierki, łączniki, zabezpieczone farbami proszkowymi poliestrowymi odpornymi na działanie warunków atmosferycznych. Ślizg zjeżdżalni ze stali nierdzewnej i kwasoodpornej. Elementy złączne,łańcuchy ocynkowane.

28 Figury na place zabaw. 1. Figura - dinozaur Wymiary figury: Długość w przedziale: 4,00 6,00 m Wysokość w przedziale: 2,00 2, 50 m Wykonany z laminatu na bazie poliestru. Figura musi być trwale zakotwiona w gruncie. Wzór do uzgodnienia z Inwestorem.

29 2. Figura - dinozaur Wymiary figury: Długość w przedziale: 0,75 1,10 m Wysokość w przedziale: 1,00 1,40 m Wykonany z laminatu na bazie poliestru. Figura musi być trwale zakotwiona w gruncie. Wzór do uzgodnienia z Inwestorem.

30 3. Figura - dinozaur Wymiary figury: Długość w przedziale: 1,90 2,20 m Wysokość w przedziale: 0,90 1,30 m Wykonany z laminatu na bazie poliestru. Figura musi być trwale zakotwiona w gruncie. Wzór do uzgodnienia z Inwestorem.

31 4. Figura - kura Wymiary figury: Długość w przedziale: 1,30 1,80 m Wysokość w przedziale: 1,40 1,80 m Wykonany z laminatu na bazie poliestru. Figura musi być trwale zakotwiona w gruncie. Wzór do uzgodnienia z Inwestorem.

32 5. Figura - kogut Wymiary figury: Długość w przedziale: 1,40 1,80 m Wysokość w przedziale: 1,90 2,30 m Wykonany z laminatu na bazie poliestru. Figura musi być trwale zakotwiona w gruncie. Wzór do uzgodnienia z Inwestorem.

33 6. Figura - kangur Wymiary figury: Długość w przedziale: 1,30 1,70 m Wysokość w przedziale: 1,40 1,80 m Wykonany z laminatu na bazie poliestru. Figura musi być trwale zakotwiona w gruncie. Wzór do uzgodnienia z Inwestorem.
