1 TEMAT OPRACOWANIA: OPIS ORZEDMIOTU ZAMÓWIENIA - BUDOWA SZKOLNEGO PLACU ZABAW W RAMACH RZĄDOWEGO PROGRAMU RADOSNA SZKOŁA INWESTOR: SZKOŁA PODSTAWOWA NR 12 UL. JURCZYŃSKIEGO NR 1/3, ŁÓDŹ ADRES OBIEKTU: Łódź, ul. Jurczyńskiego 1/3, dz. 122/11, 203/8, 206/2 obr. W - 19 OPRACOWAŁ: Janusz Grzelak

2 OPIS PRAC 1. Inwestycja obejmuje budowę szkolnego placu zabaw w ramach Rządowego Programu RADOSNA SZKOŁA przy Szkole Podstawowej nr 12 w Łodzi przy ul. Jurczyńskiego 1/3. W skład projektu wchodzi budowa szkolnego placu zabaw DUŻEGO z odpowiednimi nawierzchniami, urządzeniami. W ramach założenia projektuje się: Wykonanie podbudowy pod nawierzchnię bezpieczną Uzupełnienie trawnika Instalacja urządzeń elementów sprzętu rekreacyjnego Wykonanie i zainstalowanie tablicy z regulaminem Wykonanie ścieżek nawierzchni komunikacyjnej Wykonanie nawierzchni bezpiecznej Wykonanie nawierzchni trawiastej oraz zieleni Inwestycja zlokalizowana będzie na działkach nr ew: 122/11, 203/8, 206/2 W - 19, będących własnością Gminy Łódź Wyposażenie nowego placu zabaw: Zestaw sprawnościowy wieża Zestaw do wspinania Słup z koszem niskim Domek lokomotywa z wagonem Huśtawka podwójna z belka metalową Sprężynowiec - skuter Sprężynowiec żaba Ławka z oparciem - 8 sztuk Kosz na śmieci - 3 sztuki Tablica informacyjna z regulaminem użytkowania placu zabaw Tabliczki informujące o sposobie wykorzystania danego elementu wyposażenia i przestrzeganiu zasad bhp. Elementy wyposażenia pozwolą na prowadzenie różnych form zajęć ruchowych: pokonywanie przeszkód wspinanie, przeskoki, przeploty. Urządzenia będą dopasowane do wzrostu i możliwości dzieci. Przy urządzeniach będą tabliczki z instrukcją użytkowania danego urządzenia 2. Projektowany plac zabaw - nawierzchnie Dane ogólne. Powierzchnia komunikacyjna Powierzchnia bezpieczna Powierzchnia trawiasta RAZEM PLAC ZABAW 34,00 m2 242,21 m2 223,59 m2 499,80 m Projektowana nawierzchnia komunikacyjna: Powierzchnia projektowanej powierzchni komunikacyjnej wynosi 34,00 m 2. Projektuje sie podbudowę i nawierzchnie wg następujących warstw: 1

3 - grunt rodzimy - warstwa konstrukcyjna z kruszywa kamiennego (fr. 2-32mm) o gr. 25cm, układana w warstwach dobrze zagęszczona - warstwa z betonu jamistego B-15 o gr. 5 cm - nawierzchnia z płyt absorbujących upadek z wysokości do 1,50 m: kolor niebieski paleta barw PANTONE: 540 C; RAL: 5003 Saphirblau (produkt referencyjny: FLEXI -STEP EPDM płytki o wymiarach 500x500x40) Do wykonania robót mogą być stosowane wyroby budowlane spełniające warunki określone w: - Normie PN-EN 1177/2009 Można zastosować posadzkę tego typu innych producentów, lecz o tych samych/lepszych parametrach technicznych i jakościowych Spadek nawierzchni 0,5% Projektowana nawierzchnia bezpieczna EPDM. Powierzchnia projektowanej nawierzchni bezpiecznej to 242,21 m 2. Nawierzchnię zaprojektowano w strefach bezpieczeństwa elementów wyposażenia placu zabaw,. Nawierzchnię EPDM należy wykonać w dwóch rodzajach konstrukcji w zależności od wyskości swobodnego upadku danego urządzenia:: - grunt rodzimy - warstwa konstrukcyjna z kruszywa kamiennego (fr. 2-32mm) o gr. 25cm, układana w warstwach dobrze zagęszczona - warstwa z betonu jamistego B-15 o gr. 5 cm - nawierzchnia z płyt absorbujących upadek z wysokości do 1,50 m: kolor pomarańczowy paleta barw PANTONE: 152 C; RAL: 2011 Tieforange (produkt referencyjny: FLEXI -STEP EPDM płytki o wymiarach 500x500x40 ) lub - grunt rodzimy - warstwa konstrukcyjna z kruszywa kamiennego (fr. 2-32mm) o gr. 25cm, układana w warstwach dobrze zagęszczona - warstwa z betonu jamistego B-15 o gr. 5 cm - nawierzchnia z płyt absorbujących upadek z wysokości do 2,00 m: kolor pomarańczowy paleta barw PANTONE: 152 C; RAL: 2011 Tieforange (produkt referencyjny: FLEXI -STEP EPDM płytki o wymiarach 500x500x65 ) lub - grunt rodzimy - warstwa konstrukcyjna z kruszywa kamiennego (fr. 2-32mm) o gr. 25cm, układana w warstwach dobrze zagęszczona - warstwa z betonu jamistego B-15 o gr. 5 cm - nawierzchnia z płyt absorbujących upadek z wysokości do 2,60 m: kolor pomarańczowy paleta barw PANTONE: 152 C; RAL: 2011 Tieforange (produkt referencyjny: FLEXI -STEP EPDM płytki o wymiarach 500x500x80 ) Do wykonania robót mogą być stosowane wyroby budowlane spełniające warunki określone w: - Normie PN-EN 1177/2009 Można zastosować posadzkę tego typu innych producentów, lecz o tych samych/lepszych parametrach technicznych i jakościowych Spadek nawierzchni 0,5 % 2

4 2.4. Obrzeża betonowe wokół nawierzchni o wymiarach 8x30 cm. na ławie betonowej, kolor zielony Projektowana nawierzchnia trawiasta. Powierzchnia projektowanej nawierzchni trawiastej to 223,59 m 2. Projektuje się wyłożenie części powierzchni placu nawierzchnią trawiastą. Należy ją zlokalizować na terenie wyniesionym i pozbawionym lokalnych zagłębień terenu. Nawierzchnia powinna być wyprofilowana ze spadkiem od 1 3 %, ułatwiającym powierzchniowy odpływ wody. Przed założeniem trawnika należy odpowiednio przygotować teren (usunięcie kamieni, śmieci, korzeni itp.). Po przekopaniu terenu na głębokość szpadla (w przypadku mało urodzajnej ziemi), należy zastosować 10 centymetrową warstwę kompostu, mieszając go z ziemią. Następnie teren pod ułożenie darni z rolki lub zasiew trawy należy wyrównać. 3. Projektowane wyposażenie placu zabaw ZESTAW SPRAWNOŚCIOWY WIEŻA Wielofunkcyjny zestaw sprawnościowy dla dzieci w wieku od 3 do 14 lat. W skład zestawu wchodzą: wieża z dachem dwuspadowym, domek sklepik pod wieżą, huśtawka pojedyncza, pomost łączący, podest na palach, zjeżdżalnia, wejście schodki z poręczami. Drewno zabezpieczone jest przed wpływem warunków atmosferycznych przez dwukrotne malowanie preparatem na bazie olejów naturalnych. Słupy posadowione są na metalowych okuciach z prefabrykowanym bloczkiem betonowym. Elementy stalowe wykonane są ze stali węglowej konstrukcyjnej pokrytej elektrostatycznie farbą proszkową poliestrową. Dachy, zabezpieczenia, ścianki wykonane są z polietylenowych płyt HDPE barwionych w masie Urządzenie musi być zbadane i zatwierdzone zgodnie z normami europejskimi EN do oraz EN Urządzenie wraz ze strefami bezpieczeństwa zajmuje powierzchnię 56 m 2. Wysokość swobodnego upadku: 2,00 m. (Produkt referencyjny: AKTIV, Zestaw 3 nr 8) Widok urządzenia: 3

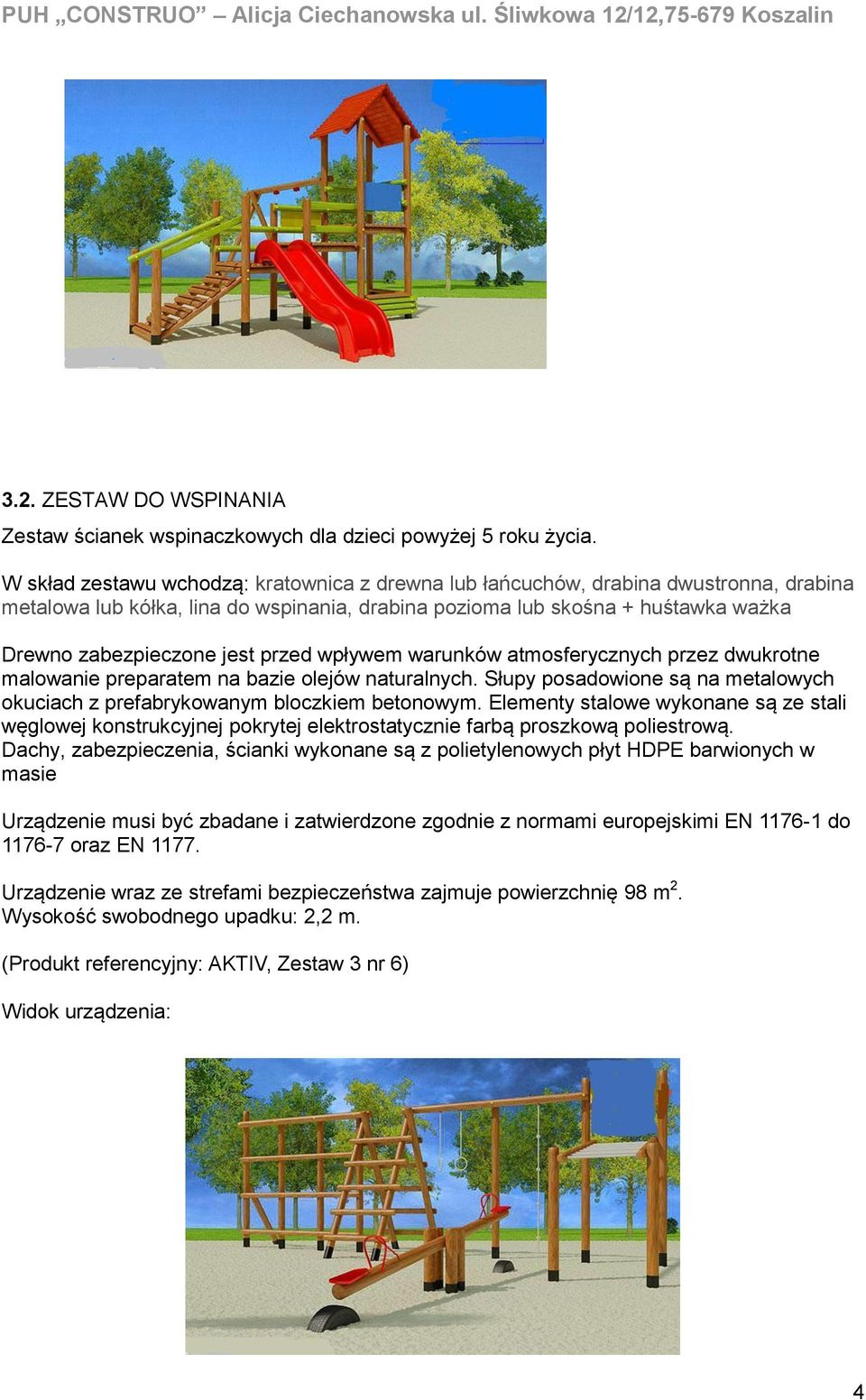

5 3.2. ZESTAW DO WSPINANIA Zestaw ścianek wspinaczkowych dla dzieci powyżej 5 roku życia. W skład zestawu wchodzą: kratownica z drewna lub łańcuchów, drabina dwustronna, drabina metalowa lub kółka, lina do wspinania, drabina pozioma lub skośna + huśtawka ważka Drewno zabezpieczone jest przed wpływem warunków atmosferycznych przez dwukrotne malowanie preparatem na bazie olejów naturalnych. Słupy posadowione są na metalowych okuciach z prefabrykowanym bloczkiem betonowym. Elementy stalowe wykonane są ze stali węglowej konstrukcyjnej pokrytej elektrostatycznie farbą proszkową poliestrową. Dachy, zabezpieczenia, ścianki wykonane są z polietylenowych płyt HDPE barwionych w masie Urządzenie musi być zbadane i zatwierdzone zgodnie z normami europejskimi EN do oraz EN Urządzenie wraz ze strefami bezpieczeństwa zajmuje powierzchnię 98 m 2. Wysokość swobodnego upadku: 2,2 m. (Produkt referencyjny: AKTIV, Zestaw 3 nr 6) Widok urządzenia: 4

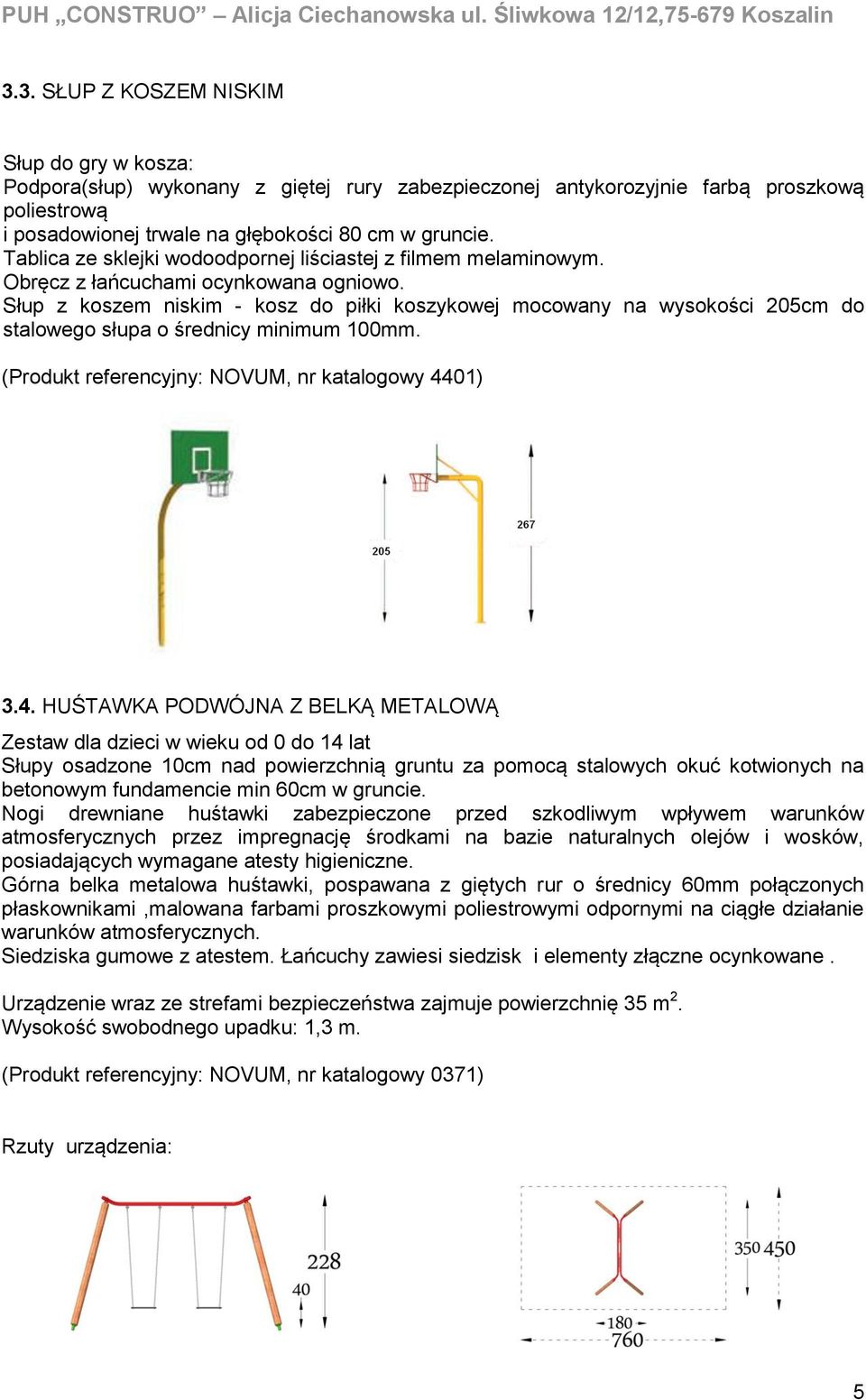

6 3.3. SŁUP Z KOSZEM NISKIM Słup do gry w kosza: Podpora(słup) wykonany z giętej rury zabezpieczonej antykorozyjnie farbą proszkową poliestrową i posadowionej trwale na głębokości 80 cm w gruncie. Tablica ze sklejki wodoodpornej liściastej z filmem melaminowym. Obręcz z łańcuchami ocynkowana ogniowo. Słup z koszem niskim - kosz do piłki koszykowej mocowany na wysokości 205cm do stalowego słupa o średnicy minimum 100mm. (Produkt referencyjny: NOVUM, nr katalogowy 4401) 3.4. HUŚTAWKA PODWÓJNA Z BELKĄ METALOWĄ Zestaw dla dzieci w wieku od 0 do 14 lat Słupy osadzone 10cm nad powierzchnią gruntu za pomocą stalowych okuć kotwionych na betonowym fundamencie min 60cm w gruncie. Nogi drewniane huśtawki zabezpieczone przed szkodliwym wpływem warunków atmosferycznych przez impregnację środkami na bazie naturalnych olejów i wosków, posiadających wymagane atesty higieniczne. Górna belka metalowa huśtawki, pospawana z giętych rur o średnicy 60mm połączonych płaskownikami,malowana farbami proszkowymi poliestrowymi odpornymi na ciągłe działanie warunków atmosferycznych. Siedziska gumowe z atestem. Łańcuchy zawiesi siedzisk i elementy złączne ocynkowane. Urządzenie wraz ze strefami bezpieczeństwa zajmuje powierzchnię 35 m 2. Wysokość swobodnego upadku: 1,3 m. (Produkt referencyjny: NOVUM, nr katalogowy 0371) Rzuty urządzenia: 5

7 3.5. DOMEK LOKOMOTYWA Z WAGONEM Zestaw dla dzieci w wieku od 0 do 14 lat W celu uzyskania najwyższych parametrów wytrzymałościowych, słupy nośne mają przekrój okrągły, wykonane są z drewna sosnowego, klejonego z 5 warstw, toczone cylindrycznie, o średnicy 12cm. Dla zmniejszenia naprężeń powodujących wzdłużne pęknięcia, słupy są dodatkowo ryflowane wzdłużnie. Górne powierzchnie słupów konstrukcyjnych zabezpieczone przed nasiąkaniem, trwale zamocowanymi plastikowymi kapturami. Słupy tworzące konstrukcję nośną osadzone 10 cm nad powierzchnią gruntu za pomocą stalowych okuć kotwionych na betonowym fundamencie min 60 cm w gruncie. Elementy drewniane (słupy, podesty) zabezpieczone przed szkodliwym wpływem warunków atmosferycznych przez impregnację środkami na bazie naturalnych olejów i wosków, posiadających wymagane atesty higieniczne. Dachy wykonane z półwałków impregnowane próżniowo- ciśnieniowo i barwione lazurem na kolor ciemno zielony. Zabezpieczenia wykonane ze sklejki wodoodpornej z filmem melaminowym.. Wszystkie elementy ze stali węglowej konstrukcyjnej zabezpieczone farbami proszkowymi poliestrowymi odpornymi na ciągłe działanie warunków atmosferycznych. Łańcuchy i elementy złączne ocynkowane.zakończenia elementów złącznych osłonięte plastikowymi korkami z zaślepkami. Urządzenie musi być zbadane i zatwierdzone zgodnie z normami europejskimi EN do oraz EN Urządzenie wraz ze strefami bezpieczeństwa zajmuje powierzchnię 20,00 m 2. Wysokość swobodnego upadku: 0,25 m. (Produkt referencyjny: NOVUM, nr katalogowy 070) Rzuty I widok urządzenia: 3.5. SPRĘŻYNOWIEC SKUTER Zestaw dla dzieci w wieku od 0 do 14 lat Sprężynowiec bujak ze stelażem z polietylenu ciśnieniowego HDPE gr.15 mm w kształcie skutera (materiał odporny na graffiti, promieniowanie UV, nie nasiąka wodą). 6

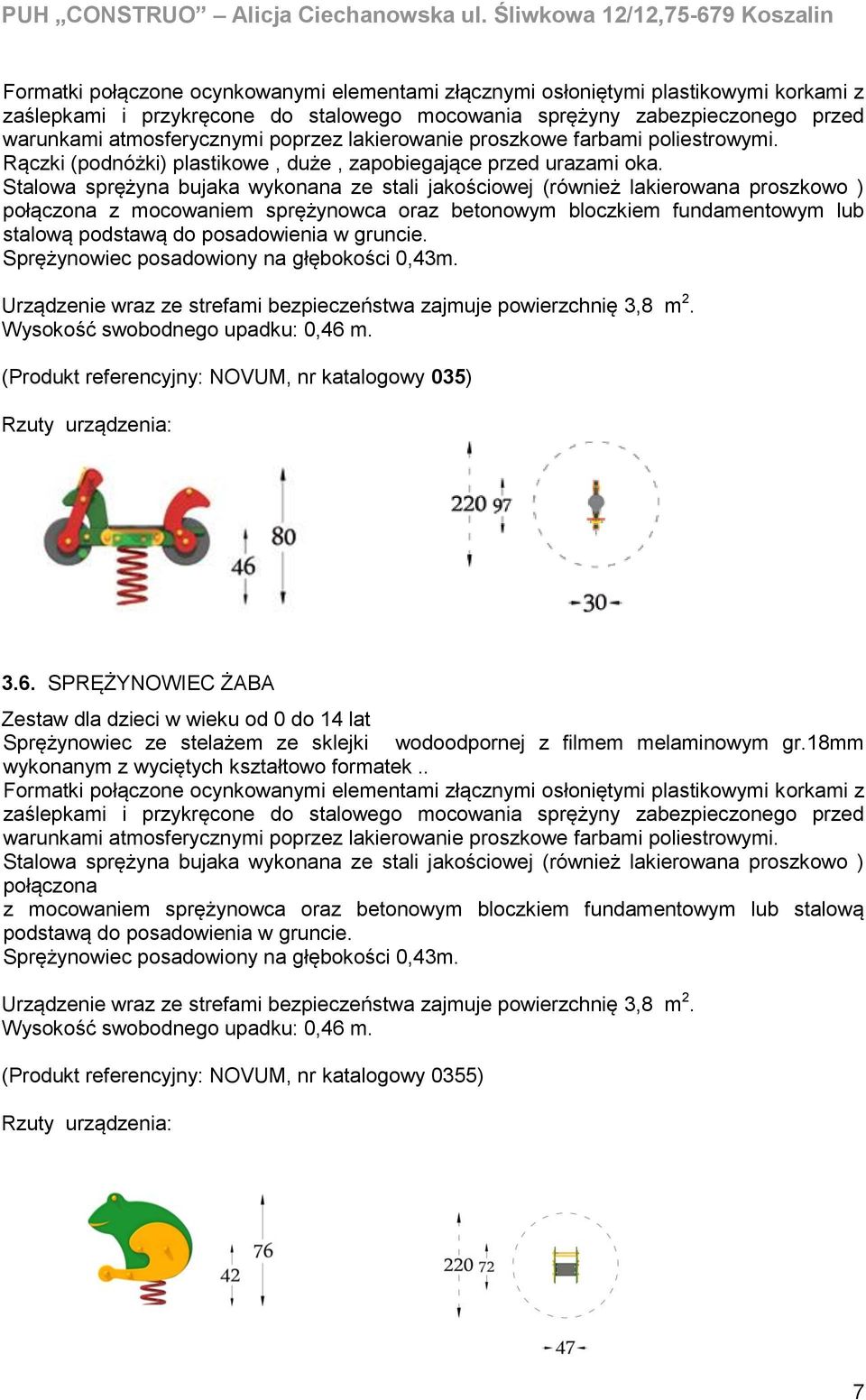

8 Formatki połączone ocynkowanymi elementami złącznymi osłoniętymi plastikowymi korkami z zaślepkami i przykręcone do stalowego mocowania sprężyny zabezpieczonego przed warunkami atmosferycznymi poprzez lakierowanie proszkowe farbami poliestrowymi. Rączki (podnóżki) plastikowe, duże, zapobiegające przed urazami oka. Stalowa sprężyna bujaka wykonana ze stali jakościowej (również lakierowana proszkowo ) połączona z mocowaniem sprężynowca oraz betonowym bloczkiem fundamentowym lub stalową podstawą do posadowienia w gruncie. Sprężynowiec posadowiony na głębokości 0,43m. Urządzenie wraz ze strefami bezpieczeństwa zajmuje powierzchnię 3,8 m 2. Wysokość swobodnego upadku: 0,46 m. (Produkt referencyjny: NOVUM, nr katalogowy 035) Rzuty urządzenia: 3.6. SPRĘŻYNOWIEC ŻABA Zestaw dla dzieci w wieku od 0 do 14 lat Sprężynowiec ze stelażem ze sklejki wodoodpornej z filmem melaminowym gr.18mm wykonanym z wyciętych kształtowo formatek.. Formatki połączone ocynkowanymi elementami złącznymi osłoniętymi plastikowymi korkami z zaślepkami i przykręcone do stalowego mocowania sprężyny zabezpieczonego przed warunkami atmosferycznymi poprzez lakierowanie proszkowe farbami poliestrowymi. Stalowa sprężyna bujaka wykonana ze stali jakościowej (również lakierowana proszkowo ) połączona z mocowaniem sprężynowca oraz betonowym bloczkiem fundamentowym lub stalową podstawą do posadowienia w gruncie. Sprężynowiec posadowiony na głębokości 0,43m. Urządzenie wraz ze strefami bezpieczeństwa zajmuje powierzchnię 3,8 m 2. Wysokość swobodnego upadku: 0,46 m. (Produkt referencyjny: NOVUM, nr katalogowy 0355) Rzuty urządzenia: 7

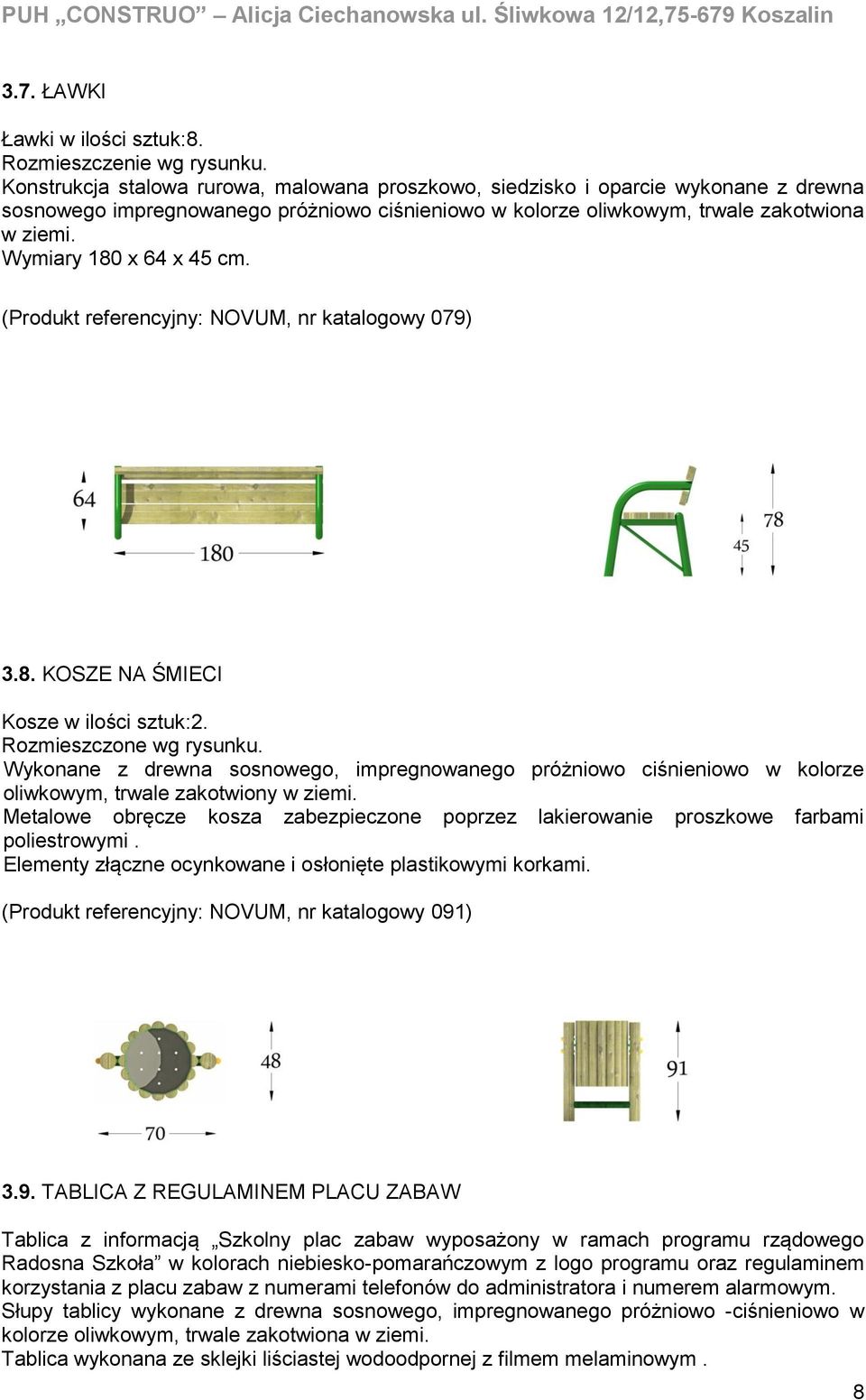

9 3.7. ŁAWKI Ławki w ilości sztuk:8. Rozmieszczenie wg rysunku. Konstrukcja stalowa rurowa, malowana proszkowo, siedzisko i oparcie wykonane z drewna sosnowego impregnowanego próżniowo ciśnieniowo w kolorze oliwkowym, trwale zakotwiona w ziemi. Wymiary 180 x 64 x 45 cm. (Produkt referencyjny: NOVUM, nr katalogowy 079) 3.8. KOSZE NA ŚMIECI Kosze w ilości sztuk:2. Rozmieszczone wg rysunku. Wykonane z drewna sosnowego, impregnowanego próżniowo ciśnieniowo w kolorze oliwkowym, trwale zakotwiony w ziemi. Metalowe obręcze kosza zabezpieczone poprzez lakierowanie proszkowe farbami poliestrowymi. Elementy złączne ocynkowane i osłonięte plastikowymi korkami. (Produkt referencyjny: NOVUM, nr katalogowy 091) 3.9. TABLICA Z REGULAMINEM PLACU ZABAW Tablica z informacją Szkolny plac zabaw wyposażony w ramach programu rządowego Radosna Szkoła w kolorach niebiesko-pomarańczowym z logo programu oraz regulaminem korzystania z placu zabaw z numerami telefonów do administratora i numerem alarmowym. Słupy tablicy wykonane z drewna sosnowego, impregnowanego próżniowo -ciśnieniowo w kolorze oliwkowym, trwale zakotwiona w ziemi. Tablica wykonana ze sklejki liściastej wodoodpornej z filmem melaminowym. 8

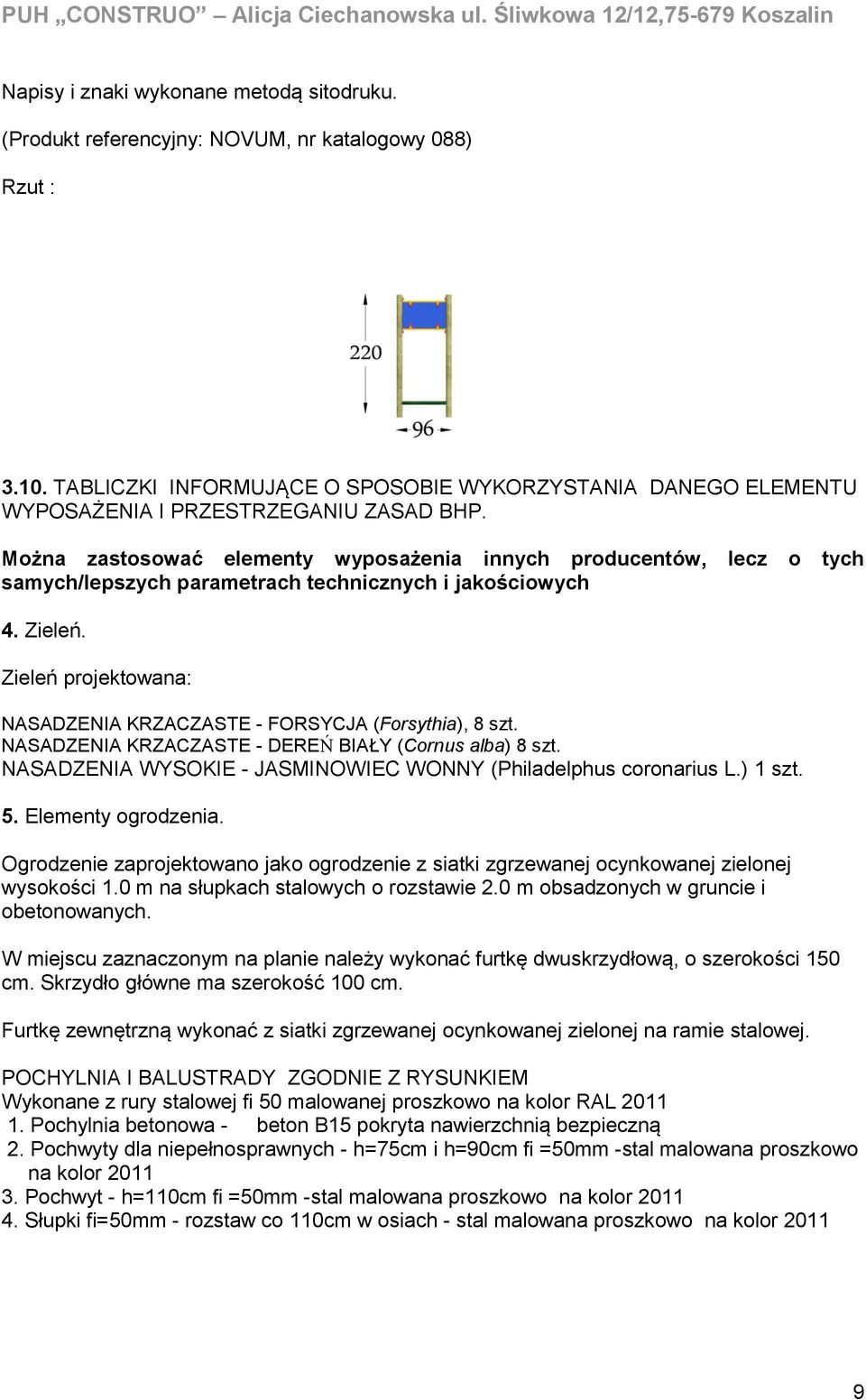

10 Napisy i znaki wykonane metodą sitodruku. (Produkt referencyjny: NOVUM, nr katalogowy 088) Rzut : TABLICZKI INFORMUJĄCE O SPOSOBIE WYKORZYSTANIA DANEGO ELEMENTU WYPOSAŻENIA I PRZESTRZEGANIU ZASAD BHP. Można zastosować elementy wyposażenia innych producentów, lecz o tych samych/lepszych parametrach technicznych i jakościowych 4. Zieleń. Zieleń projektowana: NASADZENIA KRZACZASTE - FORSYCJA (Forsythia), 8 szt. NASADZENIA KRZACZASTE - DEREŃ BIAŁY (Cornus alba) 8 szt. NASADZENIA WYSOKIE - JASMINOWIEC WONNY (Philadelphus coronarius L.) 1 szt. 5. Elementy ogrodzenia. Ogrodzenie zaprojektowano jako ogrodzenie z siatki zgrzewanej ocynkowanej zielonej wysokości 1.0 m na słupkach stalowych o rozstawie 2.0 m obsadzonych w gruncie i obetonowanych. W miejscu zaznaczonym na planie należy wykonać furtkę dwuskrzydłową, o szerokości 150 cm. Skrzydło główne ma szerokość 100 cm. Furtkę zewnętrzną wykonać z siatki zgrzewanej ocynkowanej zielonej na ramie stalowej. POCHYLNIA I BALUSTRADY ZGODNIE Z RYSUNKIEM Wykonane z rury stalowej fi 50 malowanej proszkowo na kolor RAL Pochylnia betonowa - beton B15 pokryta nawierzchnią bezpieczną 2. Pochwyty dla niepełnosprawnych - h=75cm i h=90cm fi =50mm -stal malowana proszkowo na kolor Pochwyt - h=110cm fi =50mm -stal malowana proszkowo na kolor Słupki fi=50mm - rozstaw co 110cm w osiach - stal malowana proszkowo na kolor
