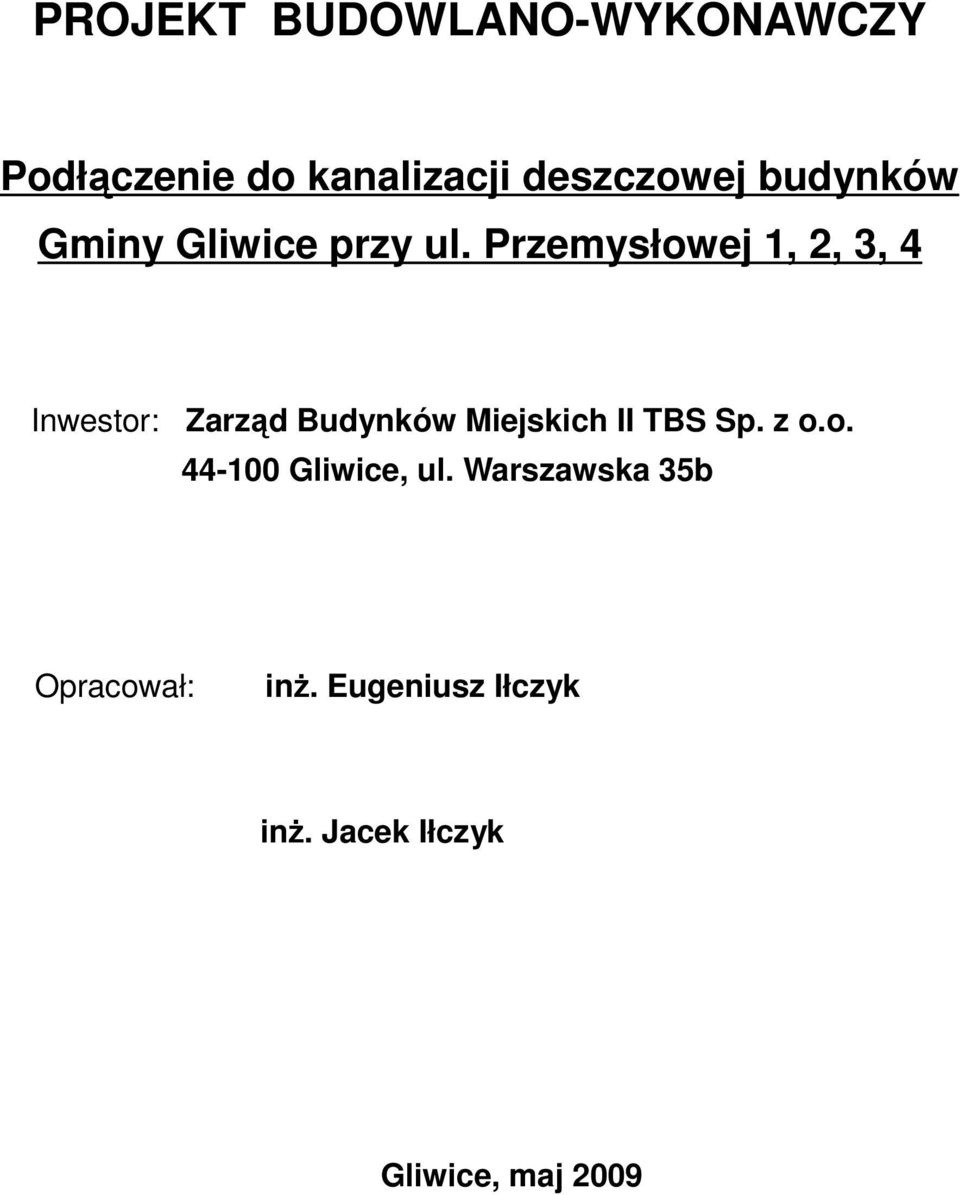

1 PROJEKT BUDOWLANO-WYKONAWCZY Podłączenie do kanalizacji deszczowej budynków Gminy Gliwice przy ul. Przemysłowej 1, 2, 3, 4 Inwestor: Zarząd Budynków Miejskich II TBS Sp. z o.o Gliwice, ul. Warszawska 35b Opracował: inŝ. Eugeniusz Iłczyk inŝ. Jacek Iłczyk Gliwice, maj 2009

2 2 I. Opis techniczny SPIS TREŚCI 1. Zakres opracowania 2. Podstawa opracowania 3. Opis budynków i zagospodarowania terenu 4. Przyłącza kanalizacji deszczowej 5. Roboty ziemne i ułoŝenie kanalizacji 6. Odtworzenie nawierzchni 7. Wytyczne utrzymania ruchu podczas wykonywania robót ziemnych 8. Uwagi 9. Oświadczenie o kompletności dokumentacji 10. Zestawienie materiałów 11. Informacja BIOZ II. Załączniki 1. Warunki techniczne - pismo nr PU-70340/00182/08 z dnia r wydane przez Urząd Miejski w Gliwicach, Wydział Przedsięwzięć Gospodarczych i Usług Komunalnych 2. Warunki techniczne - pismo nr PU-70344/8/09/EC z dnia r wydane przez Urząd Miejski w Gliwicach, Wydział Przedsięwzięć Gospodarczych i Usług Komunalnych III. Część rysunkowa 1. Projekt zagospodarowania terenu - rys. nr 1 2. Profil przyłączy kanalizacji deszczowej nr 1 - rys. nr 2 3. Profil przyłączy kanalizacji deszczowej nr 2 - rys. nr 3 4. Studzienki kanalizacyjne ø315 i ø425 - rys. nr 4

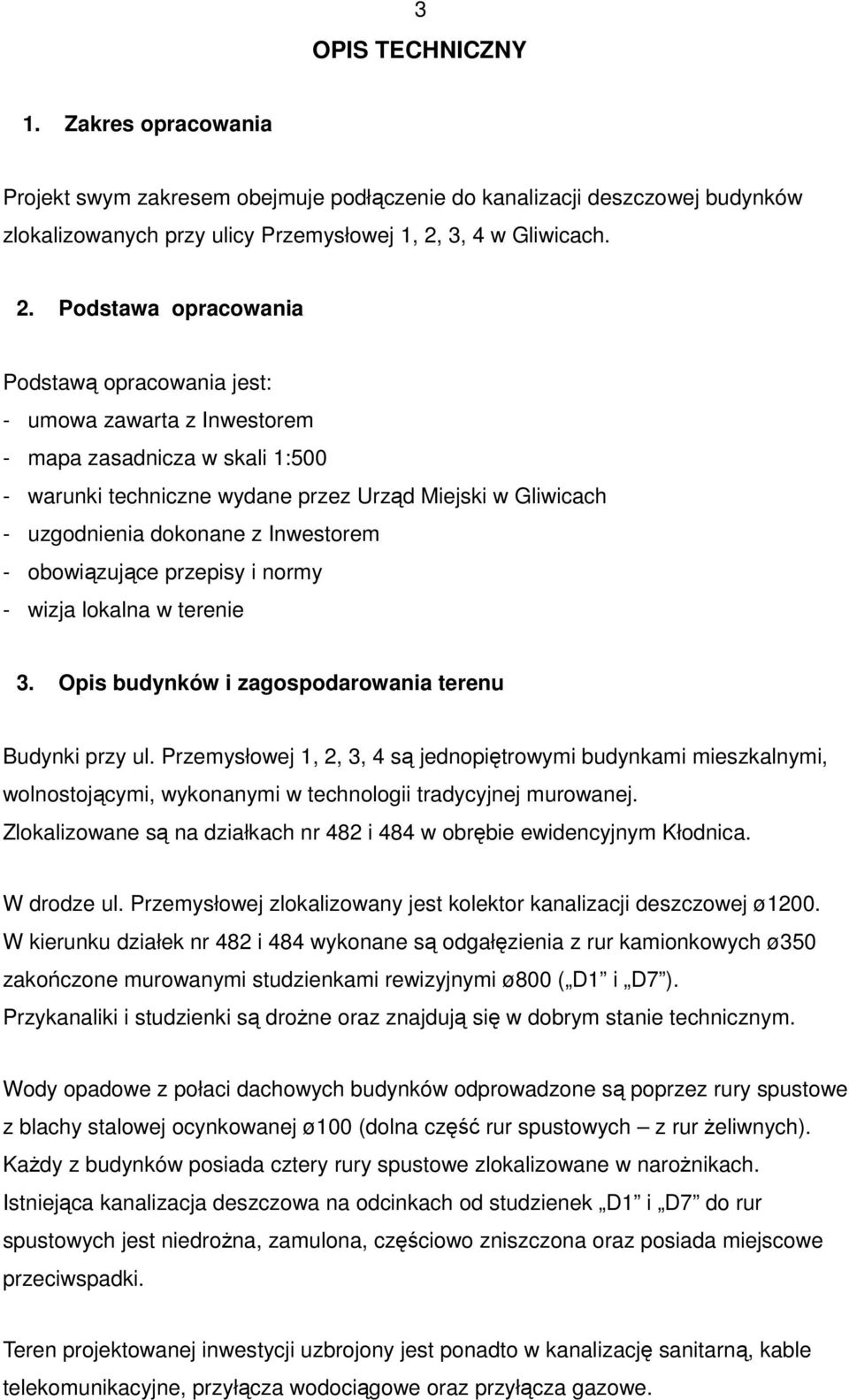

3 3 OPIS TECHNICZNY 1. Zakres opracowania Projekt swym zakresem obejmuje podłączenie do kanalizacji deszczowej budynków zlokalizowanych przy ulicy Przemysłowej 1, 2, 3, 4 w Gliwicach. 2. Podstawa opracowania Podstawą opracowania jest: - umowa zawarta z Inwestorem - mapa zasadnicza w skali 1:500 - warunki techniczne wydane przez Urząd Miejski w Gliwicach - uzgodnienia dokonane z Inwestorem - obowiązujące przepisy i normy - wizja lokalna w terenie 3. Opis budynków i zagospodarowania terenu Budynki przy ul. Przemysłowej 1, 2, 3, 4 są jednopiętrowymi budynkami mieszkalnymi, wolnostojącymi, wykonanymi w technologii tradycyjnej murowanej. Zlokalizowane są na działkach nr 482 i 484 w obrębie ewidencyjnym Kłodnica. W drodze ul. Przemysłowej zlokalizowany jest kolektor kanalizacji deszczowej ø1200. W kierunku działek nr 482 i 484 wykonane są odgałęzienia z rur kamionkowych ø350 zakończone murowanymi studzienkami rewizyjnymi ø800 ( D1 i D7 ). Przykanaliki i studzienki są droŝne oraz znajdują się w dobrym stanie technicznym. Wody opadowe z połaci dachowych budynków odprowadzone są poprzez rury spustowe z blachy stalowej ocynkowanej ø100 (dolna część rur spustowych z rur Ŝeliwnych). KaŜdy z budynków posiada cztery rury spustowe zlokalizowane w naroŝnikach. Istniejąca kanalizacja deszczowa na odcinkach od studzienek D1 i D7 do rur spustowych jest niedroŝna, zamulona, częściowo zniszczona oraz posiada miejscowe przeciwspadki. Teren projektowanej inwestycji uzbrojony jest ponadto w kanalizację sanitarną, kable telekomunikacyjne, przyłącza wodociągowe oraz przyłącza gazowe.

4 4 4. Przyłącza kanalizacji deszczowej Projektuje się wykonanie nowych przyłączy kanalizacji deszczowej na odcinkach od studzienek D1 i D7 do istniejących rur spustowych budynków przy ul. Przemysłowej 1, 2, 3, 4. Projektowane odcinki kanalizacji naleŝy wykonać z rur PVC-U ze ścianką litą klasy N o średnicach ø200x4,9 i ø160x4,0. W celu kontroli i czyszczenia kanalizacji na załamaniach trasy przewidziano montaŝ studzienek rewizyjnych niewłazowych z tworzywa sztucznego ø315 i ø425. W przypadku załamania trasy kanalizacji o kąt 90 przez i za studzienką naleŝy zamontować kolana PVC 45, natomiast na załamaniu o k ąt 45 kolano zamontować za studzienką (od strony rury spustowej). Zwieńczenia studzienek: studzienki D3 i D9 : rura teleskopowa + wpust deszczowy Ŝeliwny klasy B125 studzienki D4, D10, D11, D12 : rura teleskopowa + właz Ŝeliwny klasy B125 studzienki D2, D5, D6, D8 : płyta pokrywowa PP klasy A15 do rury karbowanej. 5. Roboty ziemne i ułoŝenie kanalizacji MontaŜ kanalizacji naleŝy rozpoczynać od punktu o najniŝszej rzędnej (studzienka przyłączeniowa) do punktu o rzędnej najwyŝszej (rura spustowa). Przewody kanalizacyjne układać w wykopach ciągłych, wąskoprzestrzennych, o ścianach pionowych odeskowanych i rozpartych. Szerokość dna wykopu - 0,8m. Przed układaniem rurociągu w wykopie wykonać podsypkę piaskową o grubości warstwy 15cm, którą naleŝy zagęścić mechanicznie (stopień zagęszczenia podsypki minimum 0,90). Na powierzchni podsypki naleŝy wykonać łoŝe dla układanych rur zgodnie z zaprojektowanym spadkiem. Rury łączyć za pomocą kielichowych połączeń wciskowych, uszczelnionych wyprofilowanym pierścieniem gumowym. Połączenia kielichowe przed zasypaniem owinąć folią z tworzywa sztucznego w celu zabezpieczenia przed ścieraniem uszczelki. Po sprawdzeniu szczelności rurociąg zasypać piaskiem warstwami o grubości 15 cm, do wysokości 30 cm ponad wierzch rury. KaŜdą warstwę zasypki naleŝy zagęścić. Na wysokości 30cm ponad rurociągiem ułoŝyć taśmę sygnalizacyjną szerokości 20cm koloru brązowego z wkładką metalową. Pozostały wykop zasypać gruntem rodzimym nie zawierającym kamieni oraz gruzu o ostrych krawędziach (stopień zagęszczenia min. Is= 95% skali Proctora).

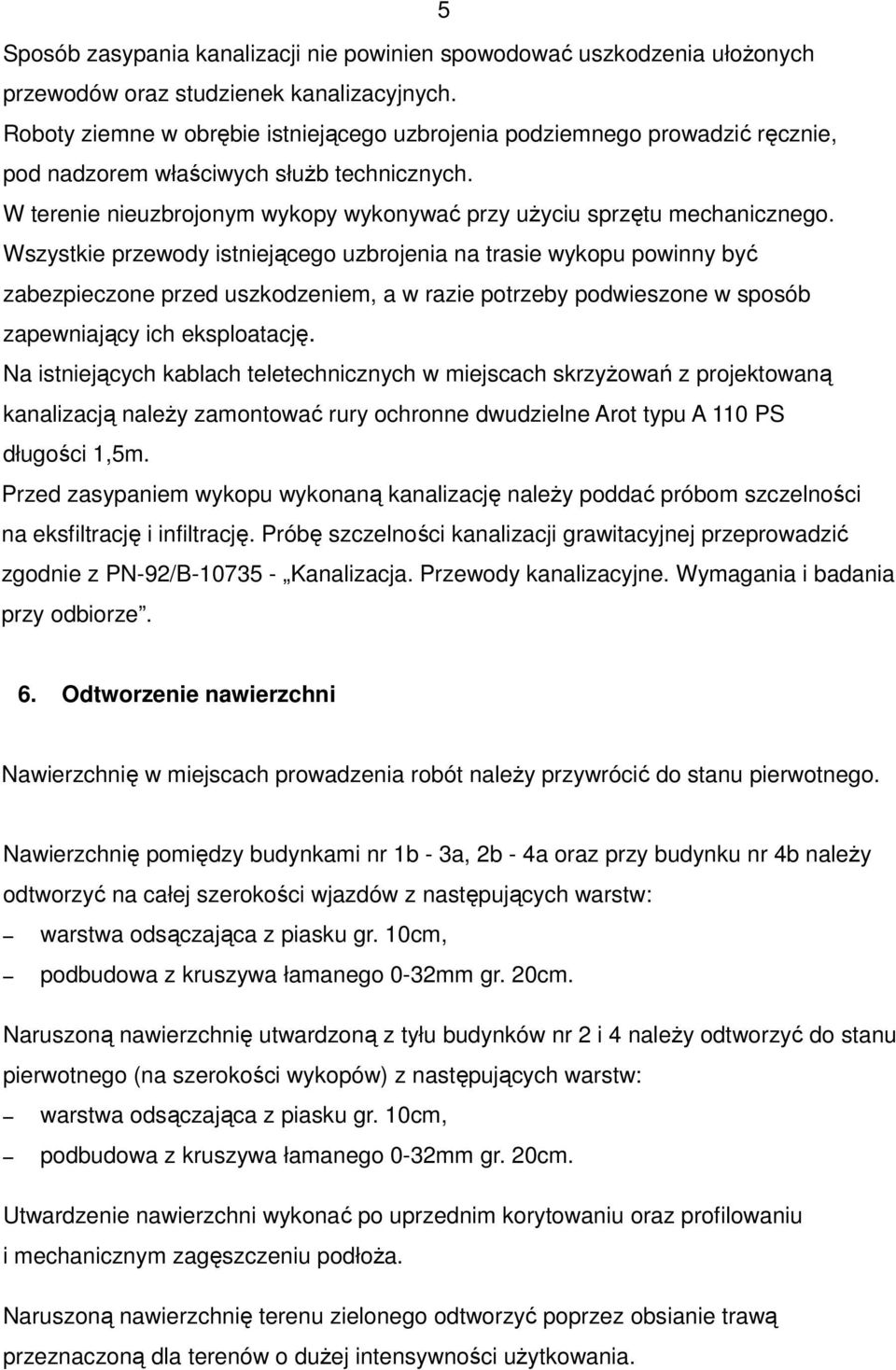

5 5 Sposób zasypania kanalizacji nie powinien spowodować uszkodzenia ułoŝonych przewodów oraz studzienek kanalizacyjnych. Roboty ziemne w obrębie istniejącego uzbrojenia podziemnego prowadzić ręcznie, pod nadzorem właściwych słuŝb technicznych. W terenie nieuzbrojonym wykopy wykonywać przy uŝyciu sprzętu mechanicznego. Wszystkie przewody istniejącego uzbrojenia na trasie wykopu powinny być zabezpieczone przed uszkodzeniem, a w razie potrzeby podwieszone w sposób zapewniający ich eksploatację. Na istniejących kablach teletechnicznych w miejscach skrzyŝowań z projektowaną kanalizacją naleŝy zamontować rury ochronne dwudzielne Arot typu A 110 PS długości 1,5m. Przed zasypaniem wykopu wykonaną kanalizację naleŝy poddać próbom szczelności na eksfiltrację i infiltrację. Próbę szczelności kanalizacji grawitacyjnej przeprowadzić zgodnie z PN-92/B Kanalizacja. Przewody kanalizacyjne. Wymagania i badania przy odbiorze. 6. Odtworzenie nawierzchni Nawierzchnię w miejscach prowadzenia robót naleŝy przywrócić do stanu pierwotnego. Nawierzchnię pomiędzy budynkami nr 1b - 3a, 2b - 4a oraz przy budynku nr 4b naleŝy odtworzyć na całej szerokości wjazdów z następujących warstw: warstwa odsączająca z piasku gr. 10cm, podbudowa z kruszywa łamanego 0-32mm gr. 20cm. Naruszoną nawierzchnię utwardzoną z tyłu budynków nr 2 i 4 naleŝy odtworzyć do stanu pierwotnego (na szerokości wykopów) z następujących warstw: warstwa odsączająca z piasku gr. 10cm, podbudowa z kruszywa łamanego 0-32mm gr. 20cm. Utwardzenie nawierzchni wykonać po uprzednim korytowaniu oraz profilowaniu i mechanicznym zagęszczeniu podłoŝa. Naruszoną nawierzchnię terenu zielonego odtworzyć poprzez obsianie trawą przeznaczoną dla terenów o duŝej intensywności uŝytkowania.

6 7. Wytyczne utrzymania ruchu podczas wykonywania robót ziemnych 6 Podczas prowadzenia robót ziemnych przewiduje się czasowe utrudnienie w dojściu do budynków przy ul. Przemysłowej 1b, 2b, 3a, 4a i 4b. Przed przystąpieniem do wykonywania robót naleŝy powiadomić wcześniej mieszkańców o terminie prac oraz umoŝliwić bezpieczne dojście do budynków tj. prawidłowo zagospodarować teren budowy (oznakować granice terenu za pomocą tablic ostrzegawczych, zabezpieczyć wykopy, wykonać przejścia dla pieszych itp.). 8. Uwagi Przed rozpoczęciem robót montaŝowych naleŝy ustalić dokładne trasy i głębokości istniejącego uzbrojenia podziemnego oraz dokonać pomiaru rzędnych dna istniejących studzienek kanalizacyjnych w miejscach włączenia. Rzędne włazów projektowanych studzienek kanalizacyjnych naleŝy dopasować do istniejącego terenu. Istniejące studzienki kanalizacji deszczowej przewidziane do wyłączenia z eksploatacji naleŝy zdemontować. Istniejące osadniki deszczowe Ŝeliwne (syfony Geigera) w przypadku ich uszkodzenia podczas wykonywania robót budowlanych naleŝy wymienić na nowe. Roboty montaŝowe dla rurociągów z tworzyw sztucznych powinny być wykonywane zgodnie z instrukcją producentów rur i Warunkami Technicznymi Wykonania i Odbioru Rurociągów z Tworzyw Sztucznych wydanymi przez Polską Korporację Techniki Sanitarnej, Grzewczej, Gazowej i Klimatyzacji. Roboty ziemne naleŝy prowadzić zgodnie z normą PN-B-10736:1999 Roboty ziemne Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych Warunki techniczne wykonania. Wszelkie prace powinny być wykonywane zgodnie z obowiązującymi przepisami i normami, przy zachowaniu przepisów BHP i p.poŝ., szczególnie zawartymi w Rozporządzeniu Ministra Infrastruktury z dnia r w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. nr 47/2003r poz. 401) 9. Oświadczenie o kompletności dokumentacji Projekt budowlano - wykonawczy podłączenia do kanalizacji deszczowej budynków Gminy Gliwice przy ul. Przemysłowej 1, 2, 3, 4 został wykonany zgodnie z obowiązującymi przepisami i normami oraz znajduje się w stanie kompletnym, pozwalającym na realizację zadania.

7 7 10. Zestawienie materiałów l.p. Wyszczególnienie Jedn. Ilość 1. Rura kanalizacyjna PVC-U klasy N, SN4 ø200x4,9 mb 55,5 2. Rura kanalizacyjna PVC-U klasy N, SN4 ø160x4,0 mb 181,0 3. Rura kanal. PVC-U klasy S, SN8 ø110x3,2 (rury spustowe) mb 24,0 4. Studzienka rewizyjna niewłazowa ø315 (wg rys. nr 4): - kineta PP ø160 (typ I) szt. 8 - rura karbowana ø315x2000 szt. 3 - rura karbowana ø315x1250 szt. 5 - rura teleskopowa ø315/375 z uszczelką szt. 4 - właz Ŝeliwny B125 szt. 4 - pokrywa PP A15 do rury karbowanej szt. 4 - uszczelka ø315 szt Studzienka rewizyjna niewłazowa ø425 (wg rys. nr 4): - kineta PP ø200 (typ II) szt. 2 - rura karbowana ø425x2000 szt. 2 - rura teleskopowa ø425/375 z uszczelką szt. 2 - wpust deszczowy Ŝeliwny B125 szt. 2 - wiaderko osadnikowe do wpust deszczowego szt. 2 - uszczelka ø425 szt Trójnik PVC ø200/160/45º szt Trójnik PVC ø160/160/45º szt Kolano PVC ø200/45º szt Kolano PVC ø160/45º szt Kolano PVC ø160/88º szt Redukcja PVC ø200/160 szt Redukcja PVC ø160/110 szt Korek PVC ø200 szt Złączka kielich PVC/rura Ŝeliwna 110/100 szt Tuleja ochronna ø200 z uszczelką szt Tuleja ochronna ø160 z uszczelką szt Osadnik deszczowy Ŝeliwny dn100 (syfon Geigera) szt Taśma sygnalizacyjna z wkładką stalową (brązowa) mb 235,0 19. Rura ochronna dwudzielna Arot typu A 110 PS mb 13,5
