CZĘŚĆ II INSTALACYJNA KANALIZACJA DESZCZOWA

Transkrypt

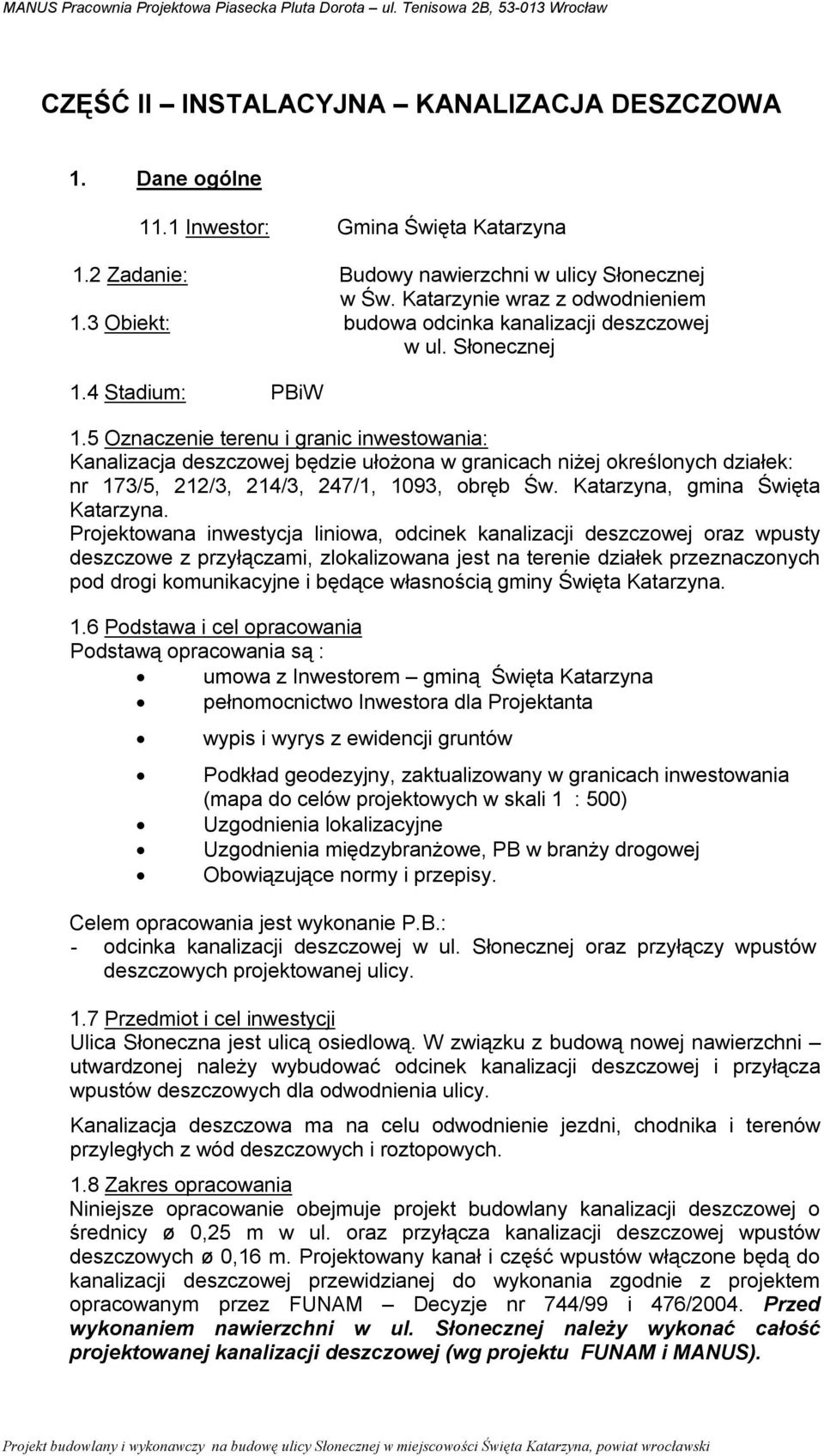

1 CZĘŚĆ II INSTALACYJNA KANALIZACJA DESZCZOWA 1. Dane ogólne 11.1 Inwestor: Gmina Święta Katarzyna 1.2 Zadanie: Budowy nawierzchni w ulicy Słonecznej w Św. Katarzynie wraz z odwodnieniem 1.3 Obiekt: budowa odcinka kanalizacji deszczowej w ul. Słonecznej 1.4 Stadium: PBiW 1.5 Oznaczenie terenu i granic inwestowania: Kanalizacja deszczowej będzie ułożona w granicach niżej określonych działek: nr 173/5, 212/3, 214/3, 247/1, 1093, obręb Św. Katarzyna, gmina Święta Katarzyna. Projektowana inwestycja liniowa, odcinek kanalizacji deszczowej oraz wpusty deszczowe z przyłączami, zlokalizowana jest na terenie działek przeznaczonych pod drogi komunikacyjne i będące własnością gminy Święta Katarzyna. 1.6 Podstawa i cel opracowania Podstawą opracowania są : umowa z Inwestorem gminą Święta Katarzyna pełnomocnictwo Inwestora dla Projektanta wypis i wyrys z ewidencji gruntów Podkład geodezyjny, zaktualizowany w granicach inwestowania (mapa do celów projektowych w skali 1 : 500) Uzgodnienia lokalizacyjne Uzgodnienia międzybranżowe, PB w branży drogowej Obowiązujące normy i przepisy. Celem opracowania jest wykonanie P.B.: - odcinka kanalizacji deszczowej w ul. Słonecznej oraz przyłączy wpustów deszczowych projektowanej ulicy. 1.7 Przedmiot i cel inwestycji Ulica Słoneczna jest ulicą osiedlową. W związku z budową nowej nawierzchni utwardzonej należy wybudować odcinek kanalizacji deszczowej i przyłącza wpustów deszczowych dla odwodnienia ulicy. Kanalizacja deszczowa ma na celu odwodnienie jezdni, chodnika i terenów przyległych z wód deszczowych i roztopowych. 1.8 Zakres opracowania Niniejsze opracowanie obejmuje projekt budowlany kanalizacji deszczowej o średnicy ø 0,25 m w ul. oraz przyłącza kanalizacji deszczowej wpustów deszczowych ø 0,16 m. Projektowany kanał i część wpustów włączone będą do kanalizacji deszczowej przewidzianej do wykonania zgodnie z projektem opracowanym przez FUNAM Decyzje nr 744/99 i 476/2004. Przed wykonaniem nawierzchni w ul. Słonecznej należy wykonać całość projektowanej kanalizacji deszczowej (wg projektu FUNAM i MANUS).

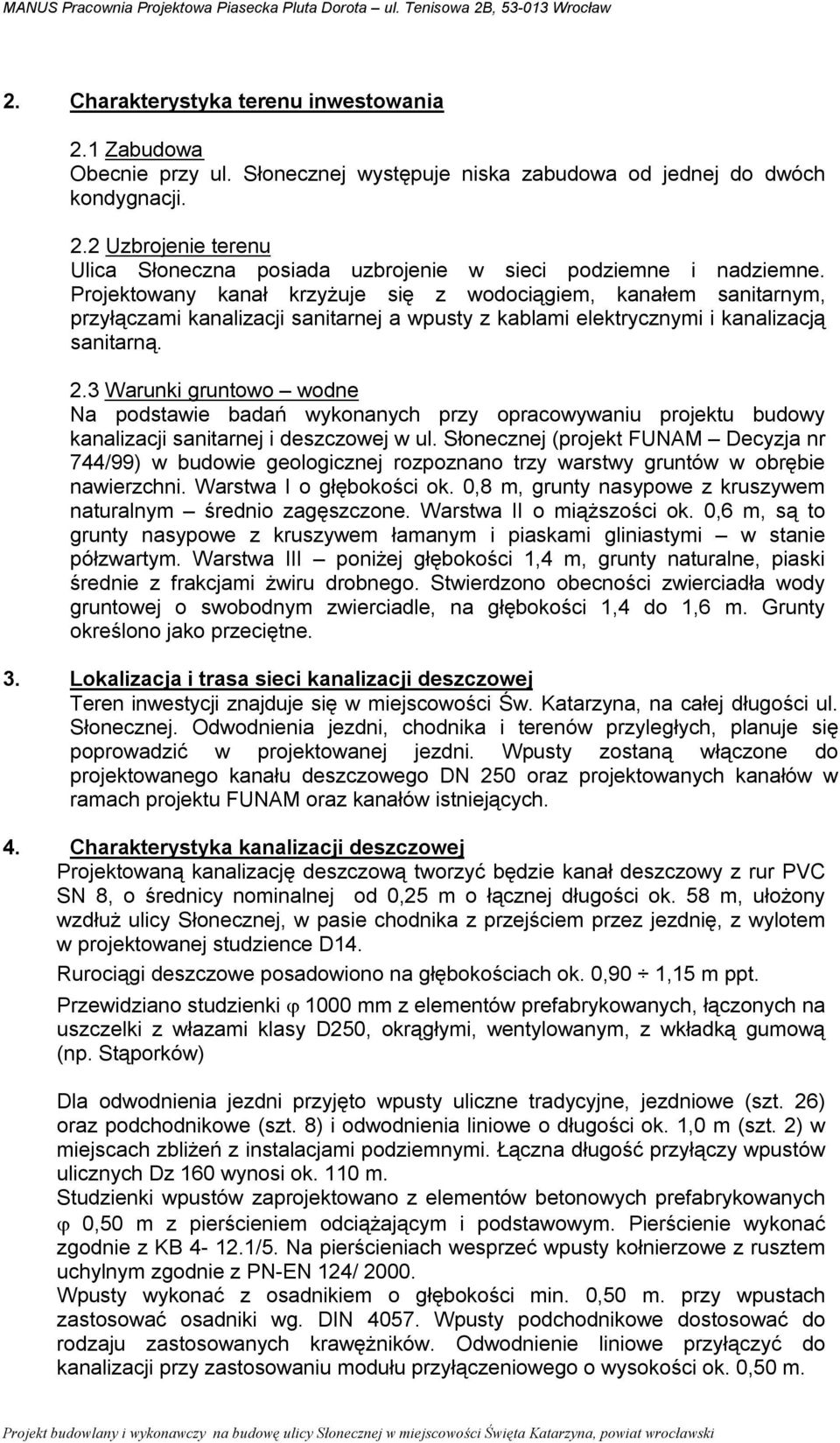

2 2. Charakterystyka terenu inwestowania 2.1 Zabudowa Obecnie przy ul. Słonecznej występuje niska zabudowa od jednej do dwóch kondygnacji. 2.2 Uzbrojenie terenu Ulica Słoneczna posiada uzbrojenie w sieci podziemne i nadziemne. Projektowany kanał krzyżuje się z wodociągiem, kanałem sanitarnym, przyłączami kanalizacji sanitarnej a wpusty z kablami elektrycznymi i kanalizacją sanitarną. 2.3 Warunki gruntowo wodne Na podstawie badań wykonanych przy opracowywaniu projektu budowy kanalizacji sanitarnej i deszczowej w ul. Słonecznej (projekt FUNAM Decyzja nr 744/99) w budowie geologicznej rozpoznano trzy warstwy gruntów w obrębie nawierzchni. Warstwa I o głębokości ok. 0,8 m, grunty nasypowe z kruszywem naturalnym średnio zagęszczone. Warstwa II o miąższości ok. 0,6 m, są to grunty nasypowe z kruszywem łamanym i piaskami gliniastymi w stanie półzwartym. Warstwa III poniżej głębokości 1,4 m, grunty naturalne, piaski średnie z frakcjami żwiru drobnego. Stwierdzono obecności zwierciadła wody gruntowej o swobodnym zwierciadle, na głębokości 1,4 do 1,6 m. Grunty określono jako przeciętne. 3. Lokalizacja i trasa sieci kanalizacji deszczowej Teren inwestycji znajduje się w miejscowości Św. Katarzyna, na całej długości ul. Słonecznej. Odwodnienia jezdni, chodnika i terenów przyległych, planuje się poprowadzić w projektowanej jezdni. Wpusty zostaną włączone do projektowanego kanału deszczowego DN 250 oraz projektowanych kanałów w ramach projektu FUNAM oraz kanałów istniejących. 4. Charakterystyka kanalizacji deszczowej Projektowaną kanalizację deszczową tworzyć będzie kanał deszczowy z rur PVC SN 8, o średnicy nominalnej od 0,25 m o łącznej długości ok. 58 m, ułożony wzdłuż ulicy Słonecznej, w pasie chodnika z przejściem przez jezdnię, z wylotem w projektowanej studzience D14. Rurociągi deszczowe posadowiono na głębokościach ok. 0,90 1,15 m ppt. Przewidziano studzienki 1000 mm z elementów prefabrykowanych, łączonych na uszczelki z włazami klasy D250, okrągłymi, wentylowanym, z wkładką gumową (np. Stąporków) Dla odwodnienia jezdni przyjęto wpusty uliczne tradycyjne, jezdniowe (szt. 26) oraz podchodnikowe (szt. 8) i odwodnienia liniowe o długości ok. 1,0 m (szt. 2) w miejscach zbliżeń z instalacjami podziemnymi. Łączna długość przyłączy wpustów ulicznych Dz 160 wynosi ok. 110 m. Studzienki wpustów zaprojektowano z elementów betonowych prefabrykowanych 0,50 m z pierścieniem odciążającym i podstawowym. Pierścienie wykonać zgodnie z KB /5. Na pierścieniach wesprzeć wpusty kołnierzowe z rusztem uchylnym zgodnie z PN-EN 124/ Wpusty wykonać z osadnikiem o głębokości min. 0,50 m. przy wpustach zastosować osadniki wg. DIN Wpusty podchodnikowe dostosować do rodzaju zastosowanych krawężników. Odwodnienie liniowe przyłączyć do kanalizacji przy zastosowaniu modułu przyłączeniowego o wysokości ok. 0,50 m.

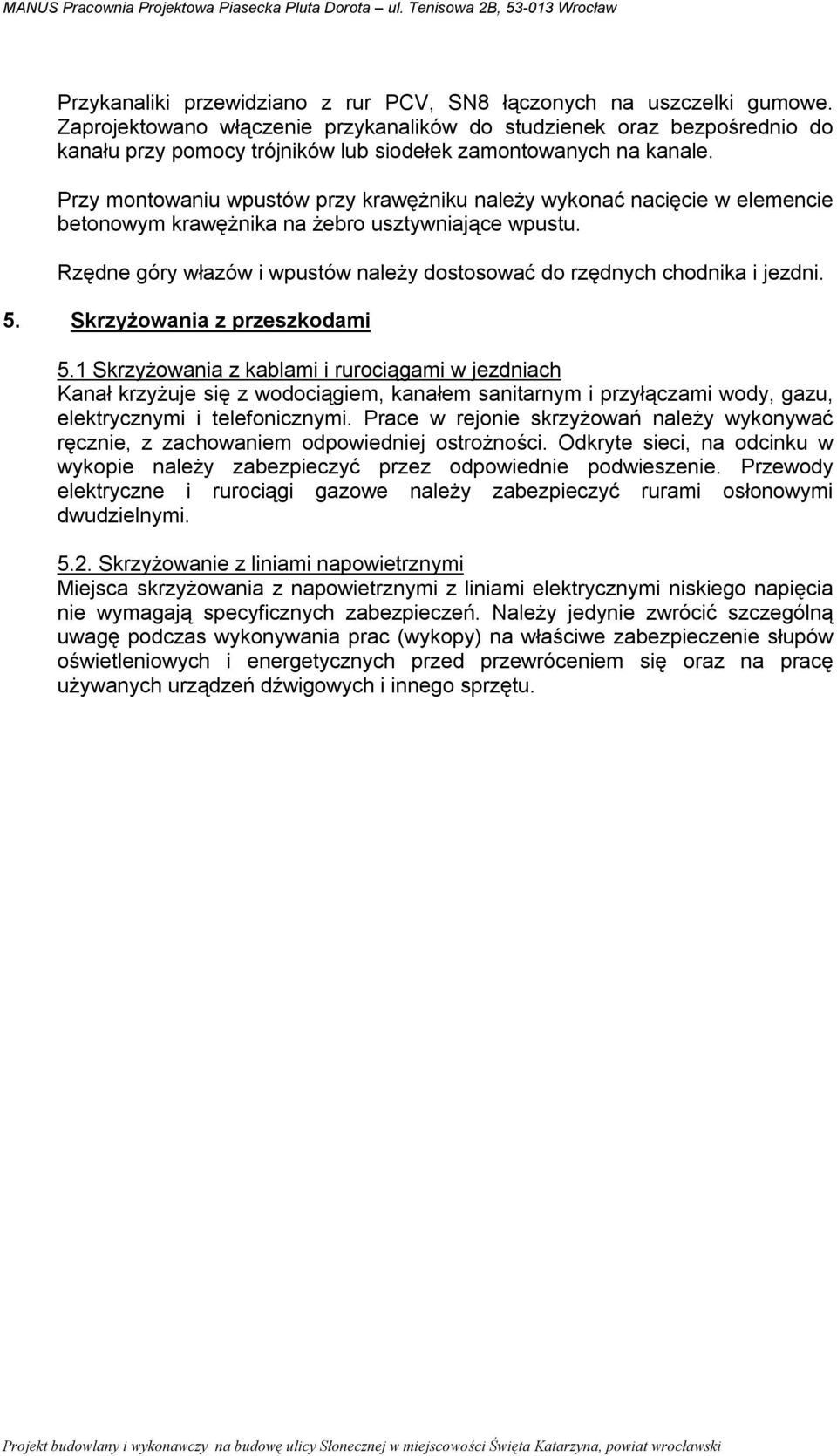

3 Przykanaliki przewidziano z rur PCV, SN8 łączonych na uszczelki gumowe. Zaprojektowano włączenie przykanalików do studzienek oraz bezpośrednio do kanału przy pomocy trójników lub siodełek zamontowanych na kanale. Przy montowaniu wpustów przy krawężniku należy wykonać nacięcie w elemencie betonowym krawężnika na żebro usztywniające wpustu. Rzędne góry włazów i wpustów należy dostosować do rzędnych chodnika i jezdni. 5. Skrzyżowania z przeszkodami 5.1 Skrzyżowania z kablami i rurociągami w jezdniach Kanał krzyżuje się z wodociągiem, kanałem sanitarnym i przyłączami wody, gazu, elektrycznymi i telefonicznymi. Prace w rejonie skrzyżowań należy wykonywać ręcznie, z zachowaniem odpowiedniej ostrożności. Odkryte sieci, na odcinku w wykopie należy zabezpieczyć przez odpowiednie podwieszenie. Przewody elektryczne i rurociągi gazowe należy zabezpieczyć rurami osłonowymi dwudzielnymi Skrzyżowanie z liniami napowietrznymi Miejsca skrzyżowania z napowietrznymi z liniami elektrycznymi niskiego napięcia nie wymagają specyficznych zabezpieczeń. Należy jedynie zwrócić szczególną uwagę podczas wykonywania prac (wykopy) na właściwe zabezpieczenie słupów oświetleniowych i energetycznych przed przewróceniem się oraz na pracę używanych urządzeń dźwigowych i innego sprzętu.

4 CZĘŚĆ III WYTYCZNE WYKONANIA 6. Kolejność prowadzenia robót Prace objęte tym opracowaniem czyli wykonanie kanalizacji deszczowej będą prowadzone w pierwszej kolejności. Kanał należy układać od wylotu w górę. Po ułożeniu kanału i odpowiednim zasypaniu wykopu, można przystąpić do wykonywania nawierzchni drogi. 7 Wykonanie robót 7.1 Odbiór robót Odbiór robót należy przeprowadzić zgodnie z normą PN-92/B Szczególnie należy zwrócić uwagę, aby w dokumentacji powykonawczej znalazły się : - projekt sieci ze wszystkimi naniesionymi zmianami, - inwentaryzacja geodezyjna powykonawcza, oświadczenie geodety o zgodności wykonania z dokumentacją, - protokół odbioru niwelacji dna wykopu i wykonania podsypki, - pozwolenie na budowę, - dziennik budowy - dokumenty potwierdzające przydatność wykorzystanych materiałów do stosowania w budownictwie. 7.2 Roboty ziemne Roboty ziemne prowadzić zgodnie z PN-B : 1999 Roboty ziemne. Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych. Zaprojektowano budowę kanału w wykopach wąskoprzestrzennych, szalowanych, wykonywanych ręcznie i mechanicznie, Wykopy w pobliżu innego uzbrojenia należy wykonywać ręcznie, pod nadzorem przedstawicieli użytkowników poszczególnych sieci. Urobek z wykopu w części nadaje się do jego zasypania. Grunt podlegający wymianie na grunty sypkie należy wywieźć na wysypisko wskazane przez Inwestora lub Radę Osiedla. Użyte na podsypkę, obsypkę i zasypkę grunty piaskowo-żwirowe mogą zawierać kamienie o maks. wielkości 20 mm. Do obsypki użyć materiału zalecanego przez producenta zastosowanych rur. Zasypkę wykonywać warstwami o grubości 20 cm z ubijaniem. Pionowe ściany wykopów zabezpieczyć wypraskami lub deskowaniem założonym poziomo. Wzdłuż wykopów należy ustawić barierki i w nocy oświetlić. Zakłada się orientacyjnie 10 % robót ziemnych prowadzonych ręcznie i 90 % mechanicznie. 7.3 Roboty montażowe W szczególności należy stosować się do następujących zasad: - rodzaj zastosowanych do budowy materiałów powinien zostać uzgodniony z Inwestorem. - kanał należy wykonywać zgodnie z Warunkami technicznymi wykonania i odbioru sieci kanalizacyjnych, COBRTI INSTAL W-wa, sierpień 2003 r. - Przed zasypaniem kanału powinien zostać dokonany pomiar geodezyjny. 7.4 Odległości bezpieczne Zachowano odległości bezpieczne wynikające z Rozporządzenia MP z (Dz.U. Nr 45 poz. 243 ), Ministra Łączności z (

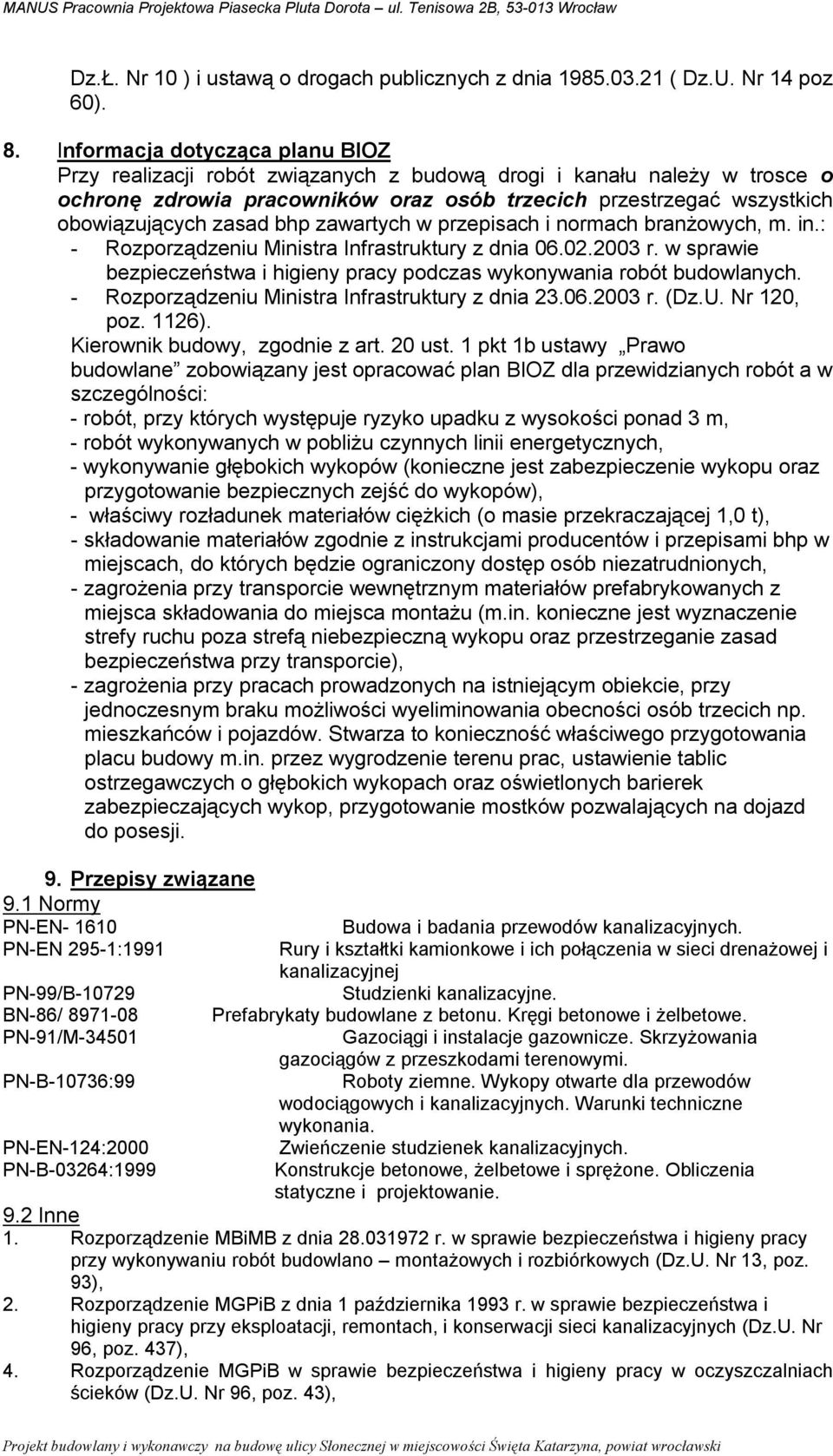

5 Dz.Ł. Nr 10 ) i ustawą o drogach publicznych z dnia ( Dz.U. Nr 14 poz 60). 8. Informacja dotycząca planu BIOZ Przy realizacji robót związanych z budową drogi i kanału należy w trosce o ochronę zdrowia pracowników oraz osób trzecich przestrzegać wszystkich obowiązujących zasad bhp zawartych w przepisach i normach branżowych, m. in.: - Rozporządzeniu Ministra Infrastruktury z dnia r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. - Rozporządzeniu Ministra Infrastruktury z dnia r. (Dz.U. Nr 120, poz. 1126). Kierownik budowy, zgodnie z art. 20 ust. 1 pkt 1b ustawy Prawo budowlane zobowiązany jest opracować plan BIOZ dla przewidzianych robót a w szczególności: - robót, przy których występuje ryzyko upadku z wysokości ponad 3 m, - robót wykonywanych w pobliżu czynnych linii energetycznych, - wykonywanie głębokich wykopów (konieczne jest zabezpieczenie wykopu oraz przygotowanie bezpiecznych zejść do wykopów), - właściwy rozładunek materiałów ciężkich (o masie przekraczającej 1,0 t), - składowanie materiałów zgodnie z instrukcjami producentów i przepisami bhp w miejscach, do których będzie ograniczony dostęp osób niezatrudnionych, - zagrożenia przy transporcie wewnętrznym materiałów prefabrykowanych z miejsca składowania do miejsca montażu (m.in. konieczne jest wyznaczenie strefy ruchu poza strefą niebezpieczną wykopu oraz przestrzeganie zasad bezpieczeństwa przy transporcie), - zagrożenia przy pracach prowadzonych na istniejącym obiekcie, przy jednoczesnym braku możliwości wyeliminowania obecności osób trzecich np. mieszkańców i pojazdów. Stwarza to konieczność właściwego przygotowania placu budowy m.in. przez wygrodzenie terenu prac, ustawienie tablic ostrzegawczych o głębokich wykopach oraz oświetlonych barierek zabezpieczających wykop, przygotowanie mostków pozwalających na dojazd do posesji. 9. Przepisy związane 9.1 Normy PN-EN Budowa i badania przewodów kanalizacyjnych. PN-EN 295-1:1991 Rury i kształtki kamionkowe i ich połączenia w sieci drenażowej i kanalizacyjnej PN-99/B Studzienki kanalizacyjne. BN-86/ Prefabrykaty budowlane z betonu. Kręgi betonowe i żelbetowe. PN-91/M Gazociągi i instalacje gazownicze. Skrzyżowania gazociągów z przeszkodami terenowymi. PN-B-10736:99 Roboty ziemne. Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych. Warunki techniczne wykonania. PN-EN-124:2000 Zwieńczenie studzienek kanalizacyjnych. PN-B-03264:1999 Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie. 9.2 Inne 1. Rozporządzenie MBiMB z dnia r. w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano montażowych i rozbiórkowych (Dz.U. Nr 13, poz. 93), 2. Rozporządzenie MGPiB z dnia 1 października 1993 r. w sprawie bezpieczeństwa i higieny pracy przy eksploatacji, remontach, i konserwacji sieci kanalizacyjnych (Dz.U. Nr 96, poz. 437), 4. Rozporządzenie MGPiB w sprawie bezpieczeństwa i higieny pracy w oczyszczalniach ścieków (Dz.U. Nr 96, poz. 43),

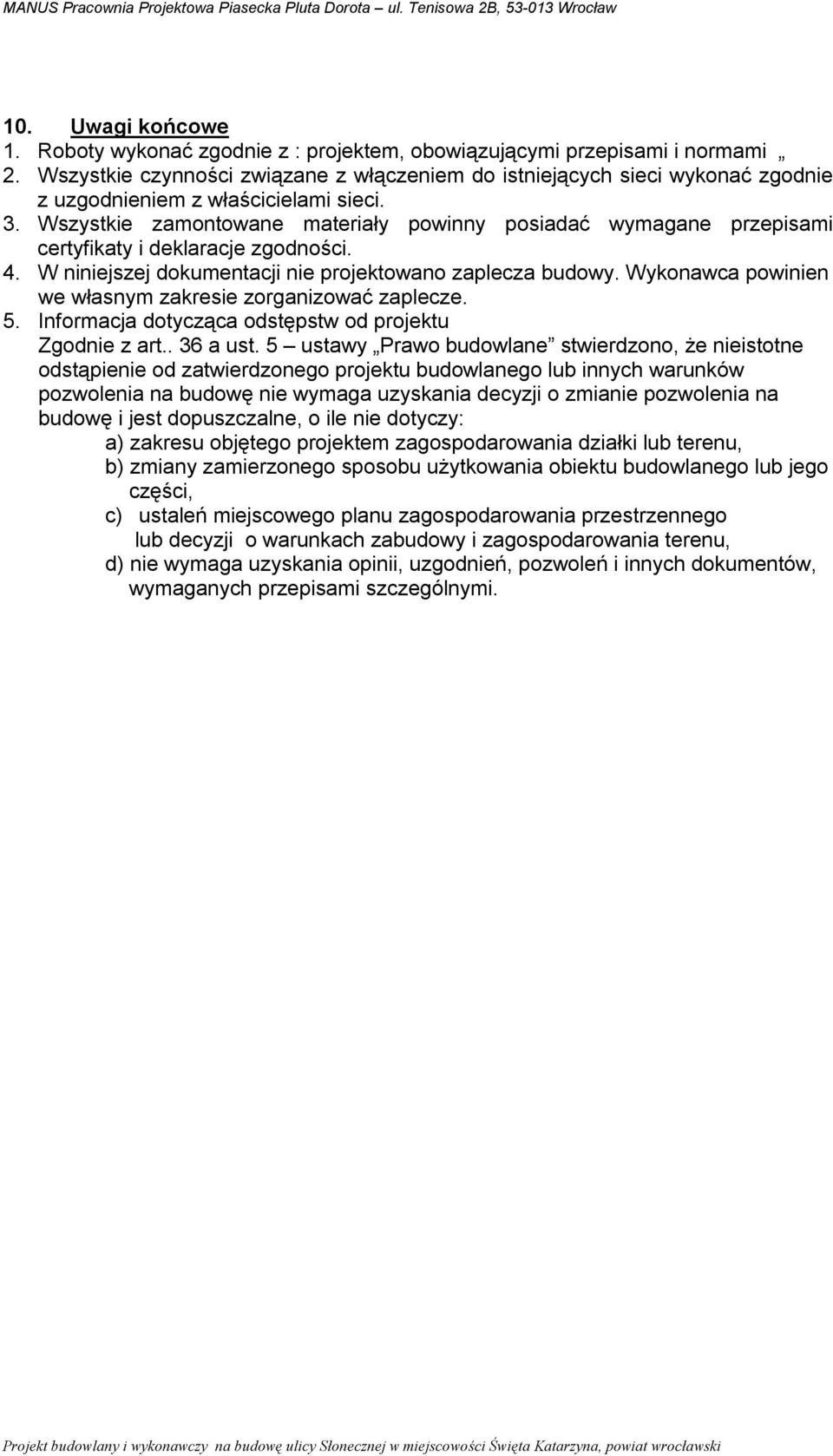

6 10. Uwagi końcowe 1. Roboty wykonać zgodnie z : projektem, obowiązującymi przepisami i normami 2. Wszystkie czynności związane z włączeniem do istniejących sieci wykonać zgodnie z uzgodnieniem z właścicielami sieci. 3. Wszystkie zamontowane materiały powinny posiadać wymagane przepisami certyfikaty i deklaracje zgodności. 4. W niniejszej dokumentacji nie projektowano zaplecza budowy. Wykonawca powinien we własnym zakresie zorganizować zaplecze. 5. Informacja dotycząca odstępstw od projektu Zgodnie z art.. 36 a ust. 5 ustawy Prawo budowlane stwierdzono, że nieistotne odstąpienie od zatwierdzonego projektu budowlanego lub innych warunków pozwolenia na budowę nie wymaga uzyskania decyzji o zmianie pozwolenia na budowę i jest dopuszczalne, o ile nie dotyczy: a) zakresu objętego projektem zagospodarowania działki lub terenu, b) zmiany zamierzonego sposobu użytkowania obiektu budowlanego lub jego części, c) ustaleń miejscowego planu zagospodarowania przestrzennego lub decyzji o warunkach zabudowy i zagospodarowania terenu, d) nie wymaga uzyskania opinii, uzgodnień, pozwoleń i innych dokumentów, wymaganych przepisami szczególnymi.

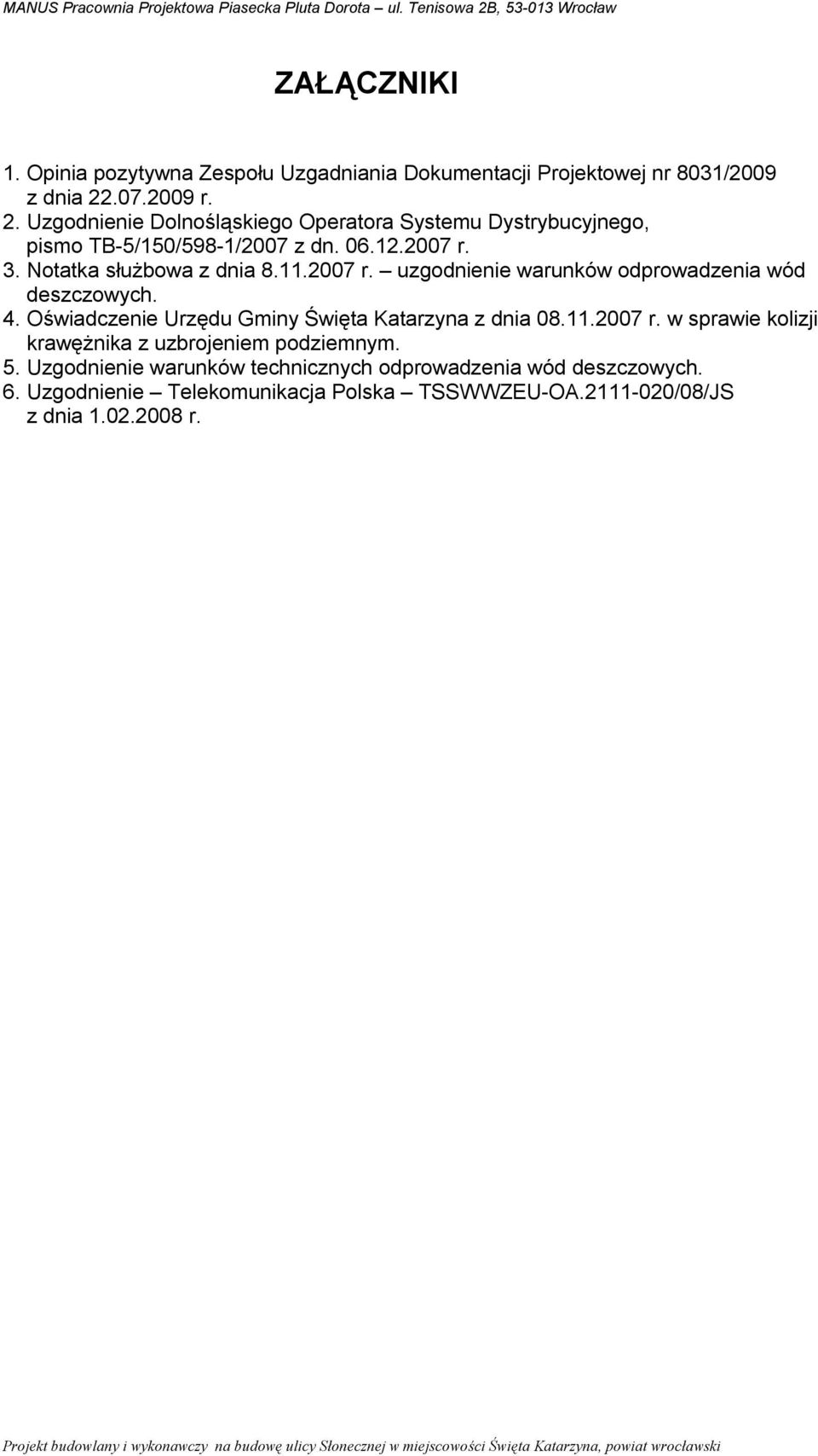

7 ZAŁĄCZNIKI 1. Opinia pozytywna Zespołu Uzgadniania Dokumentacji Projektowej nr 8031/2009 z dnia r. 2. Uzgodnienie Dolnośląskiego Operatora Systemu Dystrybucyjnego, pismo TB-5/150/598-1/2007 z dn r. 3. Notatka służbowa z dnia r. uzgodnienie warunków odprowadzenia wód deszczowych. 4. Oświadczenie Urzędu Gminy Święta Katarzyna z dnia r. w sprawie kolizji krawężnika z uzbrojeniem podziemnym. 5. Uzgodnienie warunków technicznych odprowadzenia wód deszczowych. 6. Uzgodnienie Telekomunikacja Polska TSSWWZEU-OA /08/JS z dnia r.
