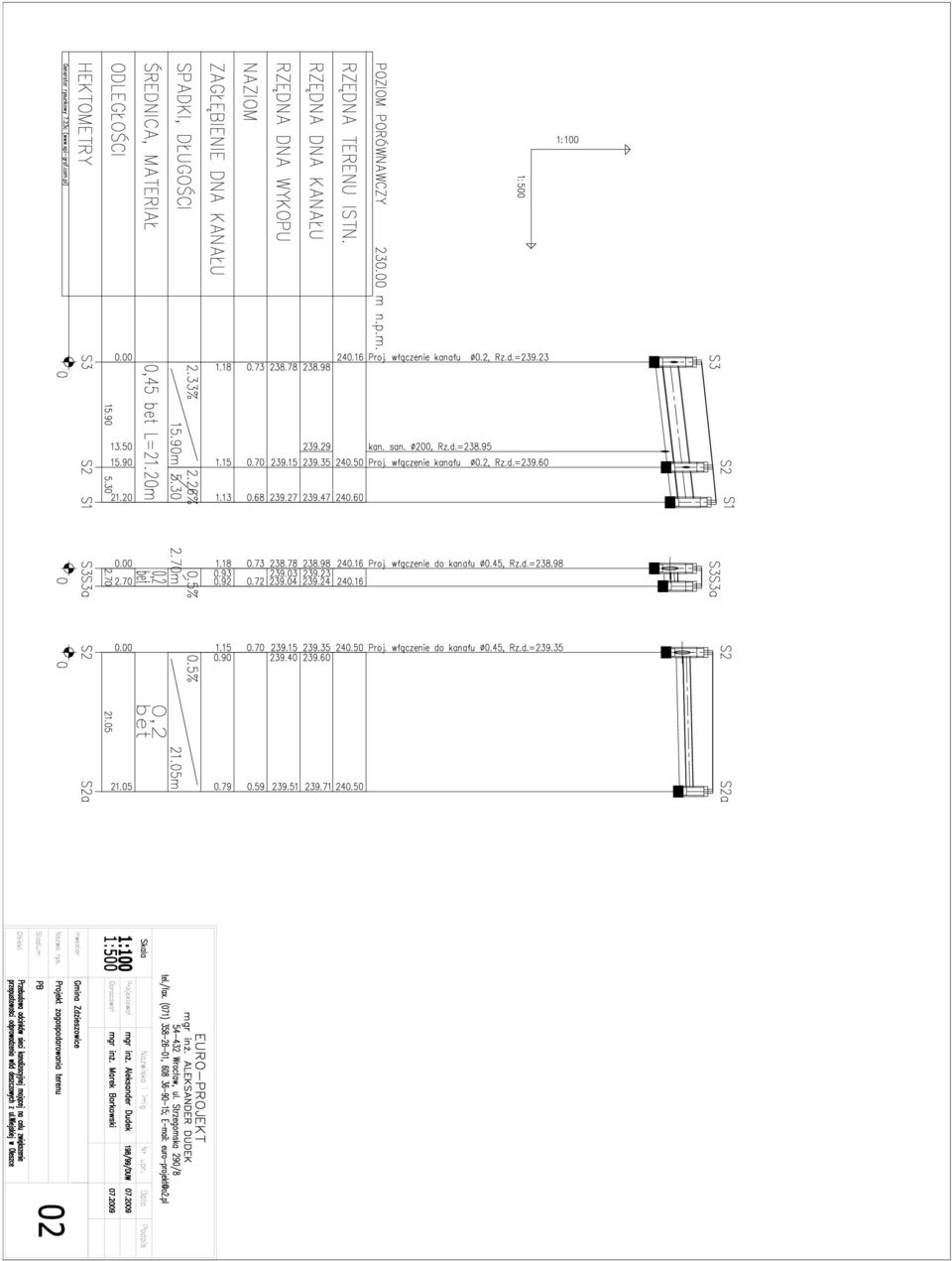

SPIS TRE CI. 1. OPIS TECHNICZNY 2. RYSUNKI - 01 projekt zagospodarowania terenu 1: profil kanalizacji deszczowej 1:100/1:500

Transkrypt

1

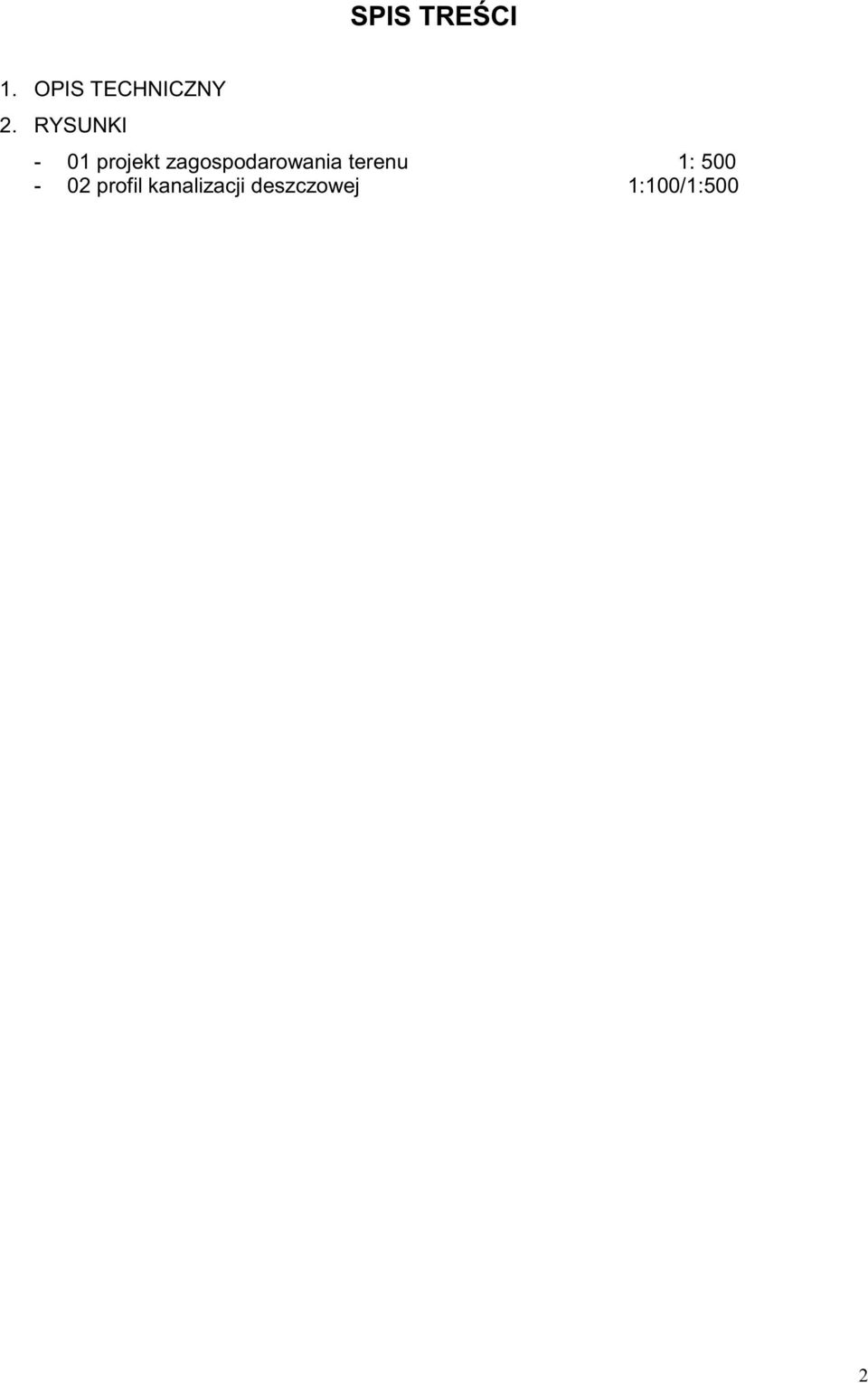

2 SPIS TRE CI 1. OPIS TECHNICZNY 2. RYSUNKI - 01 projekt zagospodarowania terenu 1: profil kanalizacji deszczowej 1:100/1:500 2

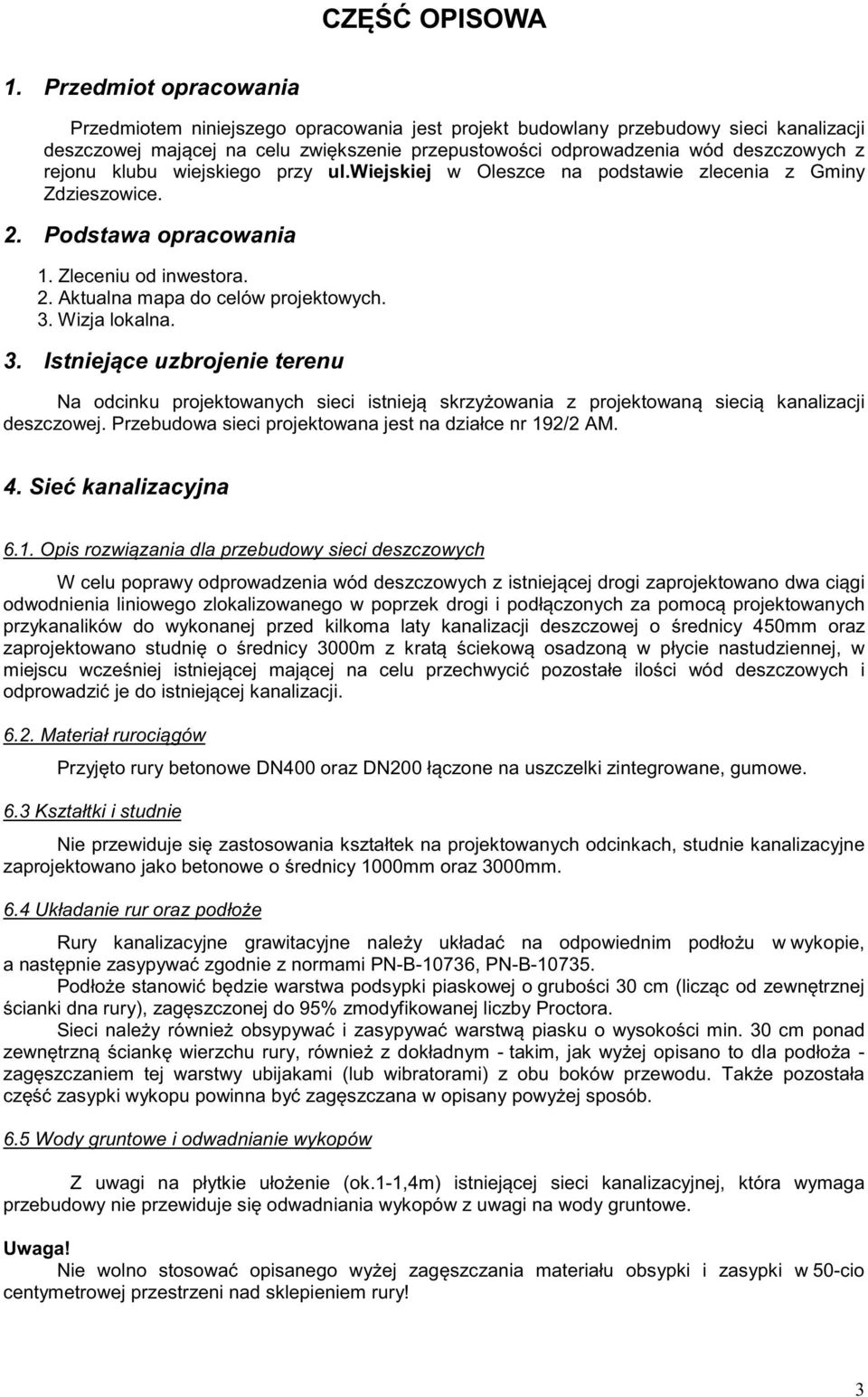

3 CZ OPISOWA 1. Przedmiot opracowania Przedmiotem niniejszego opracowania jest projekt budowlany przebudowy sieci kanalizacji deszczowej maj cej na celu zwi kszenie przepustowo ci odprowadzenia wód deszczowych z rejonu klubu wiejskiego przy ul.wiejskiej w Oleszce na podstawie zlecenia z Gminy Zdzieszowice. 2. Podstawa opracowania 1. Zleceniu od inwestora. 2. Aktualna mapa do celów projektowych. 3. Wizja lokalna. 3. Istniej ce uzbrojenie terenu Na odcinku projektowanych sieci istniej skrzy owania z projektowan sieci kanalizacji deszczowej. Przebudowa sieci projektowana jest na działce nr 192/2 AM. 4. Sie kanalizacyjna 6.1. Opis rozwi zania dla przebudowy sieci deszczowych W celu poprawy odprowadzenia wód deszczowych z istniej cej drogi zaprojektowano dwa ci gi odwodnienia liniowego zlokalizowanego w poprzek drogi i podł czonych za pomoc projektowanych przykanalików do wykonanej przed kilkoma laty kanalizacji deszczowej o rednicy 450mm oraz zaprojektowano studni o rednicy 3000m z krat ciekow osadzon w płycie nastudziennej, w miejscu wcze niej istniej cej maj cej na celu przechwyci pozostałe ilo ci wód deszczowych i odprowadzi je do istniej cej kanalizacji Materiał ruroci gów Przyj to rury betonowe DN400 oraz DN200 ł czone na uszczelki zintegrowane, gumowe. 6.3 Kształtki i studnie Nie przewiduje si zastosowania kształtek na projektowanych odcinkach, studnie kanalizacyjne zaprojektowano jako betonowe o rednicy 1000mm oraz 3000mm. 6.4 Układanie rur oraz podło e Rury kanalizacyjne grawitacyjne nale y układa na odpowiednim podło u w wykopie, a nast pnie zasypywa zgodnie z normami PN-B-10736, PN-B Podło e stanowi b dzie warstwa podsypki piaskowej o grubo ci 30 cm (licz c od zewn trznej cianki dna rury), zag szczonej do 95% zmodyfikowanej liczby Proctora. Sieci nale y równie obsypywa i zasypywa warstw piasku o wysoko ci min. 30 cm ponad zewn trzn ciank wierzchu rury, równie z dokładnym - takim, jak wy ej opisano to dla podło a - zag szczaniem tej warstwy ubijakami (lub wibratorami) z obu boków przewodu. Tak e pozostała cz zasypki wykopu powinna by zag szczana w opisany powy ej sposób. 6.5 Wody gruntowe i odwadnianie wykopów Z uwagi na płytkie uło enie (ok.1-1,4m) istniej cej sieci kanalizacyjnej, która wymaga przebudowy nie przewiduje si odwadniania wykopów z uwagi na wody gruntowe. Uwaga! Nie wolno stosowa opisanego wy ej zag szczania materiału obsypki i zasypki w 50-cio centymetrowej przestrzeni nad sklepieniem rury! 3

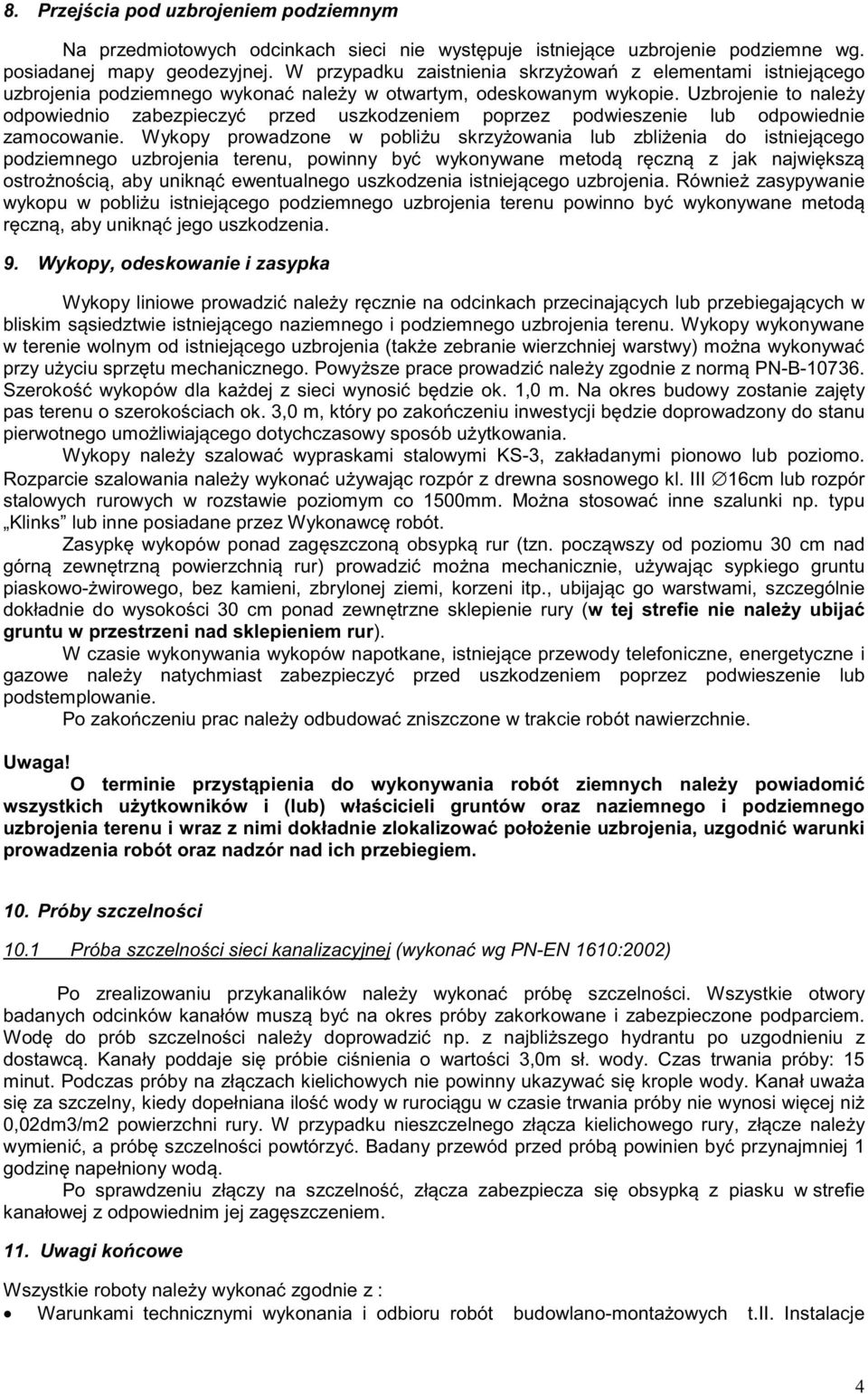

4 8. Przej cia pod uzbrojeniem podziemnym Na przedmiotowych odcinkach sieci nie wyst puje istniej ce uzbrojenie podziemne wg. posiadanej mapy geodezyjnej. W przypadku zaistnienia skrzy owa z elementami istniej cego uzbrojenia podziemnego wykona nale y w otwartym, odeskowanym wykopie. Uzbrojenie to nale y odpowiednio zabezpieczy przed uszkodzeniem poprzez podwieszenie lub odpowiednie zamocowanie. Wykopy prowadzone w pobli u skrzy owania lub zbli enia do istniej cego podziemnego uzbrojenia terenu, powinny by wykonywane metod r czn z jak najwi ksz ostro no ci, aby unikn ewentualnego uszkodzenia istniej cego uzbrojenia. Równie zasypywanie wykopu w pobli u istniej cego podziemnego uzbrojenia terenu powinno by wykonywane metod r czn, aby unikn jego uszkodzenia. 9. Wykopy, odeskowanie i zasypka Wykopy liniowe prowadzi nale y r cznie na odcinkach przecinaj cych lub przebiegaj cych w bliskim s siedztwie istniej cego naziemnego i podziemnego uzbrojenia terenu. Wykopy wykonywane w terenie wolnym od istniej cego uzbrojenia (tak e zebranie wierzchniej warstwy) mo na wykonywa przy u yciu sprz tu mechanicznego. Powy sze prace prowadzi nale y zgodnie z norm PN-B Szeroko wykopów dla ka dej z sieci wynosi b dzie ok. 1,0 m. Na okres budowy zostanie zaj ty pas terenu o szeroko ciach ok. 3,0 m, który po zako czeniu inwestycji b dzie doprowadzony do stanu pierwotnego umo liwiaj cego dotychczasowy sposób u ytkowania. Wykopy nale y szalowa wypraskami stalowymi KS-3, zakładanymi pionowo lub poziomo. Rozparcie szalowania nale y wykona u ywaj c rozpór z drewna sosnowego kl. III 16cm lub rozpór stalowych rurowych w rozstawie poziomym co 1500mm. Mo na stosowa inne szalunki np. typu Klinks lub inne posiadane przez Wykonawc robót. Zasypk wykopów ponad zag szczon obsypk rur (tzn. pocz wszy od poziomu 30 cm nad górn zewn trzn powierzchni rur) prowadzi mo na mechanicznie, u ywaj c sypkiego gruntu piaskowo- wirowego, bez kamieni, zbrylonej ziemi, korzeni itp., ubijaj c go warstwami, szczególnie dokładnie do wysoko ci 30 cm ponad zewn trzne sklepienie rury (w tej strefie nie nale y ubija gruntu w przestrzeni nad sklepieniem rur). W czasie wykonywania wykopów napotkane, istniej ce przewody telefoniczne, energetyczne i gazowe nale y natychmiast zabezpieczy przed uszkodzeniem poprzez podwieszenie lub podstemplowanie. Po zako czeniu prac nale y odbudowa zniszczone w trakcie robót nawierzchnie. Uwaga! O terminie przyst pienia do wykonywania robót ziemnych nale y powiadomi wszystkich u ytkowników i (lub) wła cicieli gruntów oraz naziemnego i podziemnego uzbrojenia terenu i wraz z nimi dokładnie zlokalizowa poło enie uzbrojenia, uzgodni warunki prowadzenia robót oraz nadzór nad ich przebiegiem. 10. Próby szczelno ci 10.1 Próba szczelno ci sieci kanalizacyjnej (wykona wg PN-EN 1610:2002) Po zrealizowaniu przykanalików nale y wykona prób szczelno ci. Wszystkie otwory badanych odcinków kanałów musz by na okres próby zakorkowane i zabezpieczone podparciem. Wod do prób szczelno ci nale y doprowadzi np. z najbli szego hydrantu po uzgodnieniu z dostawc. Kanały poddaje si próbie ci nienia o warto ci 3,0m sł. wody. Czas trwania próby: 15 minut. Podczas próby na zł czach kielichowych nie powinny ukazywa si krople wody. Kanał uwa a si za szczelny, kiedy dopełniana ilo wody w ruroci gu w czasie trwania próby nie wynosi wi cej ni 0,02dm3/m2 powierzchni rury. W przypadku nieszczelnego zł cza kielichowego rury, zł cze nale y wymieni, a prób szczelno ci powtórzy. Badany przewód przed prób powinien by przynajmniej 1 godzin napełniony wod. Po sprawdzeniu zł czy na szczelno, zł cza zabezpiecza si obsypk z piasku w strefie kanałowej z odpowiednim jej zag szczeniem. 11. Uwagi ko cowe Wszystkie roboty nale y wykona zgodnie z : Warunkami technicznymi wykonania i odbioru robót budowlano-monta owych t.ii. Instalacje 4

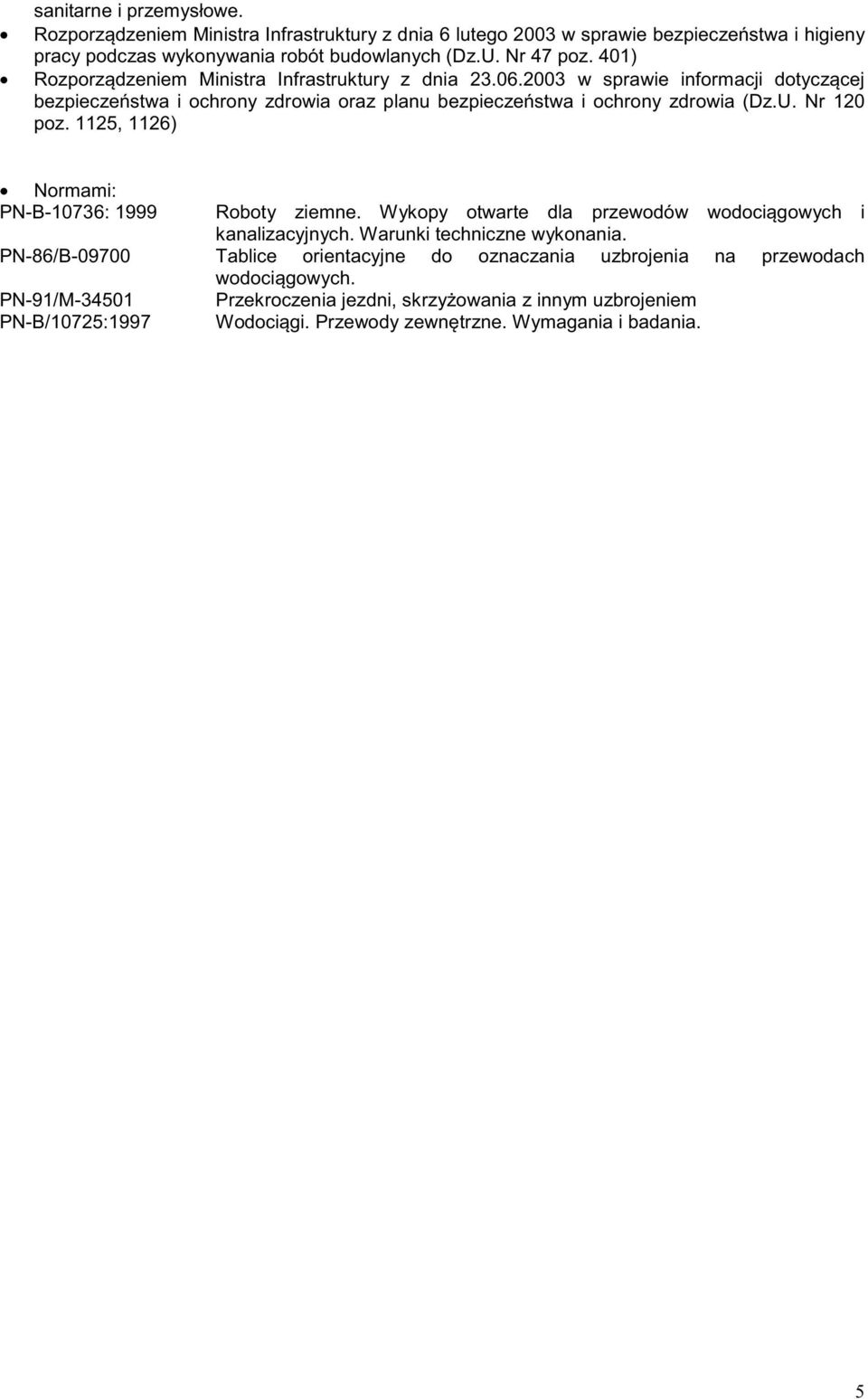

5 sanitarne i przemysłowe. Rozporz dzeniem Ministra Infrastruktury z dnia 6 lutego 2003 w sprawie bezpiecze stwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. Nr 47 poz. 401) Rozporz dzeniem Ministra Infrastruktury z dnia w sprawie informacji dotycz cej bezpiecze stwa i ochrony zdrowia oraz planu bezpiecze stwa i ochrony zdrowia (Dz.U. Nr 120 poz. 1125, 1126) Normami: PN-B-10736: 1999 Roboty ziemne. Wykopy otwarte dla przewodów wodoci gowych i kanalizacyjnych. Warunki techniczne wykonania. PN-86/B Tablice orientacyjne do oznaczania uzbrojenia na przewodach wodoci gowych. PN-91/M Przekroczenia jezdni, skrzy owania z innym uzbrojeniem PN-B/10725:1997 Wodoci gi. Przewody zewn trzne. Wymagania i badania. 5

6 ZESTAWIENIE ELEMENTÓW KANALIZACYJNYCH STUDNIE KANALIZACJI DESZCZOWEJ : S1 Studnia 1000 z kr gów betonowych H=1,13m S2 Studnia 1000 z kr gów betonowych H=1,15m S2a Studnia 1000 z kr gów betonowych H=0,99m S3 Studnia 1000 z kr gów betonowych H=1,18m S3a Studnia 1000 z kr gów betonowych H=0,92m S4 - Studnia 3000 z kr gów betonowych H=1,35m składaj c si ze : - zbiornika o gł boko ci H=1,0m - indywidualnej płyty przykrywaj cej 3000 z otworem 1,2x1,2m - kraty wlewowej o wymiarach 1,2x1,2mi wymiarach oczka ok.3x3cm Studnia z uwagi na mo liwo ci przedostawania si zanieczyszcze musi by okresowo kontrolowana i czyszczona. Wszystkie studnie z włazami typu ci kiego. ZESTAWIENIE DŁUGO CI PRZYŁ CZY I PRZEKŁADANYCH SIECI : KANALIZACJI DESZCZOWA 450 BETON L=21,3m 200 BETON L=23,7m ELEMENTY ODWODNIE LINIOWYCH : Odwodnienie liniowe Aco Drain Monoblock typ RD200V na obci enie D Korytko odwodnienia RD 200V D x9szt 2. cianka do zamkni cia pocz tku kanału 2szt 3. cianka do zamkni cia z odpływem 160 2szt 4.Rewizja koryta kanałowego szt Projektował : mgr in. Aleksander Dudek 6
