Budowa placu zabaw w Ujściu
|
|
- Natalia Bednarek
- 8 lat temu
- Przeglądów:
Transkrypt
1 TREŚĆ I. CZĘŚĆ OPISOWA 1. WSTĘP Przedmiot inwestycji ,2 Podstawa opracowania ,3 Materiały wyjściowe ,4 Cel i zakres opracowania ,5 Istniejący stan zagospodarowania działki ,6 Projektowane zagospodarowanie działki LOKALIZACJA TERENU Geologia Region Teren PLAC ZABAW PROJEKT UKSZTAŁTOWANIA TERENU PROJEKT MAŁEJ ARCHITEKTURY ŁAWKI KOSZE PROJEKT PLACU ZABAW HUŚTAWKA NA SPRĘŻYNIE KIWAK KONIK HUŚTAWKA NA SPRĘŻYNIE KIWAK RYCERZ POJAZD STOJĄCY KARETA ZESTAW ZABAWOWO- SPRAWNOŚCIOWY DLA DZIECI W WIEKU OD 7 DO 12 LAT ZESTAW ZABAWOWO- SPRAWNOŚCIOWY DLA DZIECI W WIEKU OD 3 DO 7 LAT BASZTA Ochrona terenu według ich przeznaczenia Zagrożenia dla środowiska, higieny i zdrowia użytkowników Inne dane wynikające ze specyfiki robót budowlanych OŚWIADCZENIE II. CZĘŚĆ GRAFICZNA III. ZAŁĄCZNIKI 1. Mapa zasadnicza w skali 1: Mapa położenia geograficznego miasta Ujście 3. Wypis z rejestru gruntów 1
2 I. Część opisowa 1. WSTĘP 1.1. Przedmiot inwestycji Przedmiotem inwestycji jest budowa placu zabaw w Ujściu zlokalizowanego na działkach nr: 341/16, 341/19. Podstawa opracowania Dokumentację projektową opracowano na podstawie następujących materiałów wyjściowych: Podstawą opracowania jest umowa numer 17/2012 zawarta pomiędzy Urzędem Miejskim w Ujściu, Plac Wiosny Ludów 2, Ujście, a firmą GREENPLUS - Projektowanie I Aranżacja Terenów Zieleni, ul. Stróżyńskiego 17A/8 z Poznania Materiały wyjściowe Mapa sytuacyjno - wysokościowa do celów projektowych w skali 1:500 Wojewódzkie Biuro Geodezji i Terenów Rolnych w Pile, nr DZ 821/2012 dnia 6 marca 2012 nr zaewidencjonowania : 168/2223, zatwierdzoną dnia 6 marca 2012 przez Inspektora Powiatowego w Powiatowym Ośrodku Dokumentacji Geodezyjnej i Kartograficznej z up. Starosty pani Danuty Paszkowskiej. Uzgodnienia z Inwestorem Wizja lokalna 1.3. Cel i zakres opracowania Dla potrzeb projektu budowlano - wykonawczego sporządzono projekt zagospodarowania terenu zgodnie z wymaganiami Rozporządzenia Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. Nr 120, poz. 1133, rozdz. 3 z 2003 r.). Projekt zagospodarowania terenu, a także projekt techniczny budowlano - wykonawczy obejmuje teren zlokalizowany na działkach nr 341/16, 341/19 na wzgórzu pomiędzy wieżą widokową a ul. Czarnkowską w Ujściu uwzględniając poszczególne cechy danego obiektu budowlanego, takie jak: a. przeznaczenie, b. sposób użytkowania, c. usytuowanie, d. rozmiary, e. sposób i zakres oddziaływania na otoczenie, f. złożoność rozwiązań technicznych, g. rodzaj i specyfikę obiektu budowlanego. Ponad to, projekt zagospodarowania terenu placem zabaw spełnia wymagania: Ustawy z dnia Prawo Budowlane ( Dz. U. z 2006r Nr 156, poz z późn. zm. ) 2

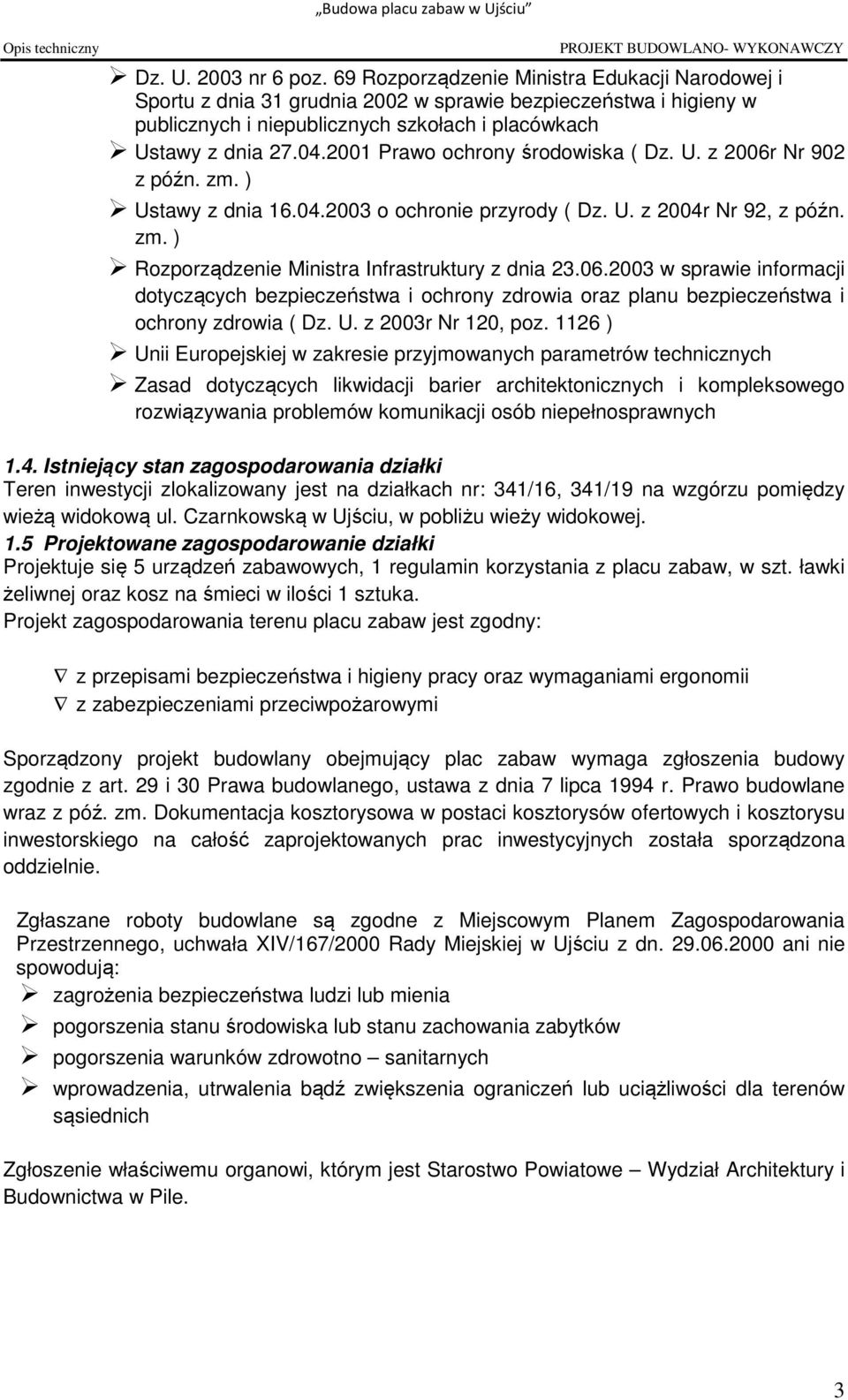

3 Budowa placu zabaw w Ujściu Dz. U nr 6 poz. 69 Rozporządzenie Ministra Edukacji Narodowej i Sportu z dnia 31 grudnia 2002 w sprawie bezpieczeństwa i higieny w publicznych i niepublicznych szkołach i placówkach Ustawy z dnia Prawo ochrony środowiska ( Dz. U. z 2006r Nr 902 z późn. zm. ) Ustawy z dnia o ochronie przyrody ( Dz. U. z 2004r Nr 92, z późn. zm. ) Rozporządzenie Ministra Infrastruktury z dnia w sprawie informacji dotyczących bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia ( Dz. U. z 2003r Nr 120, poz ) Unii Europejskiej w zakresie przyjmowanych parametrów technicznych Zasad dotyczących likwidacji barier architektonicznych i kompleksowego rozwiązywania problemów komunikacji osób niepełnosprawnych 1.4. Istniejący stan zagospodarowania działki Teren inwestycji zlokalizowany jest na działkach nr: 341/16, 341/19 na wzgórzu pomiędzy wieżą widokową ul. Czarnkowską w Ujściu, w pobliżu wieży widokowej. 1.5 Projektowane zagospodarowanie działki Projektuje się 5 urządzeń zabawowych, 1 regulamin korzystania z placu zabaw, w szt. ławki żeliwnej oraz kosz na śmieci w ilości 1 sztuka. Projekt zagospodarowania terenu placu zabaw jest zgodny: z przepisami bezpieczeństwa i higieny pracy oraz wymaganiami ergonomii z zabezpieczeniami przeciwpożarowymi Sporządzony projekt budowlany obejmujący plac zabaw wymaga zgłoszenia budowy zgodnie z art. 29 i 30 Prawa budowlanego, ustawa z dnia 7 lipca 1994 r. Prawo budowlane wraz z póź. zm. Dokumentacja kosztorysowa w postaci kosztorysów ofertowych i kosztorysu inwestorskiego na całość zaprojektowanych prac inwestycyjnych została sporządzona oddzielnie. Zgłaszane roboty budowlane są zgodne z Miejscowym Planem Zagospodarowania Przestrzennego, uchwała XIV/167/2000 Rady Miejskiej w Ujściu z dn ani nie spowodują: zagrożenia bezpieczeństwa ludzi lub mienia pogorszenia stanu środowiska lub stanu zachowania zabytków pogorszenia warunków zdrowotno sanitarnych wprowadzenia, utrwalenia bądź zwiększenia ograniczeń lub uciążliwości dla terenów sąsiednich Zgłoszenie właściwemu organowi, którym jest Starostwo Powiatowe Wydział Architektury i Budownictwa w Pile. 3
4 2. LOKALIZACJA TERENU 2.1. Geologia Teren projektowanej inwestycji zajmuje część niziny morenowej i znajduje się w dolinie rzeki Noteć. Występujące w okolicy gleby to osady polodowcowe plejstocenu: a) na terenach wzniesionych: gliny, piaski, b) na obniżeniach terenu: torfowiskowe. Rzeźba terenu objętego projektem zagospodarowania mieści się w przedziale rzędnych od około rzędne 68,20 96,80m m n.p.m Region Dolina Środkowej Noteci stanowiąca fragment Kotliny Gorzowskiej, na której znajduje się miasto Ujście, jest mezoregionem fizycznogeograficznym w północno-zachodniej Polsce, będącą kiedyś częścią Pradoliny Toruńsko - Ebeswaldzkiej. Leży na granicy Pojezierza Pomorskiego i Pojezierza Wielkopolskiego. Region jest terenem obficie zalesionym, położonym w dorzeczu środkowej Noteci oraz ujściu rzeki Gwda. Stąd też wzięła się nazwa miasta. Ukształtowanie terenu, występowanie lasów oraz brak zanieczyszczeń środowiska czyni obszar turystycznie atrakcyjnym Teren Tereny objęte projektem zagospodarowania terenu osiągają rzędne 96,80m n.p.m. Znajdują się w na wzgórzu od strony Dom Kultury Osiedle Górne w Ujściu, a ul. Czarnkowską w pobliżu wieży widokowe. Zagospodarowanie terenu objętego pracami projektowymi charakteryzują wypisy z rejestru gruntów (zał. 6): Tabela nr 1 Zestawienie pow. działek wg wypisu z rejestru gruntów powierzchnia Obręb Nr działki działek Właściciel 0001 Miasto 341/16 0,1998 Gmina Ujście Ujście 0001 Miasto 341/19 0,1092 Gmina Ujście Ujście Razem: 0,2184 Łączna powierzchnia terenu inwestycji wynosi według wypisu z rejestru gruntów 0,2184 ha. Właścicielem działek jest Gmina Ujście. Przez teren działki nr 341/16 znajdującej się na płaskowyżu przebiega linia energetyczna NN (zał. 1), natomiast pozostałe Działki SA pozbawione są całkowicie infrastruktury technicznej (sieci wodociągowej, kanalizacyjnej i energetycznej). Cały teren w poprzednich latach ulegał degradacji. Obecny projekt techniczny ma na celu podniesienie standardu obiektu oraz ochronę naturalnego środowiska zgodnie z opracowaniem pn: Strategia Rozwoju społeczno-gospodarczego Gminy i Miasta Ujście z 4

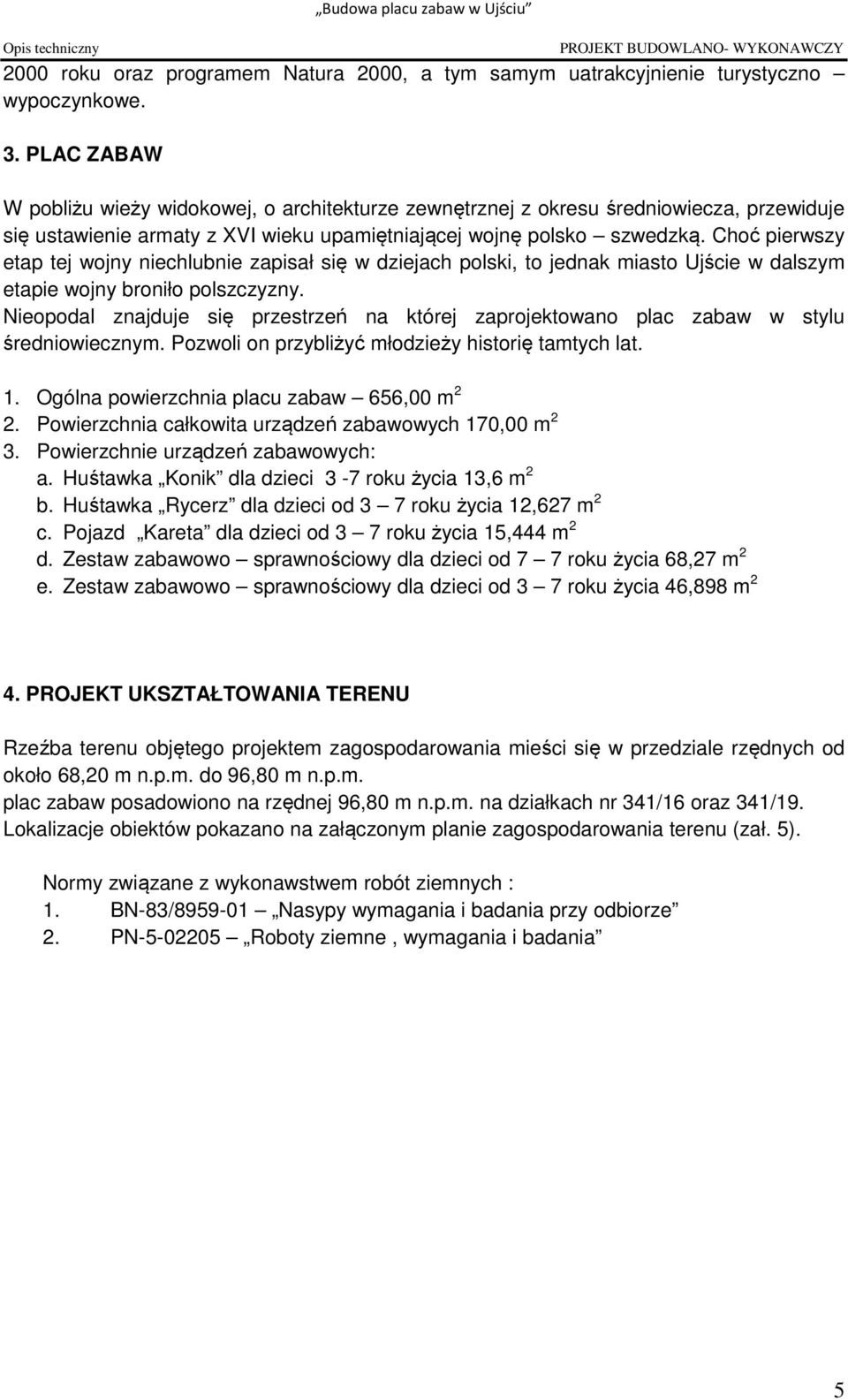

5 Budowa placu zabaw w Ujściu 2000 roku oraz programem Natura 2000, a tym samym uatrakcyjnienie turystyczno wypoczynkowe. 3. PLAC ZABAW W pobliżu wieży widokowej, o architekturze zewnętrznej z okresu średniowiecza, przewiduje się ustawienie armaty z XVI wieku upamiętniającej wojnę polsko szwedzką. Choć pierwszy etap tej wojny niechlubnie zapisał się w dziejach polski, to jednak miasto Ujście w dalszym etapie wojny broniło polszczyzny. Nieopodal znajduje się przestrzeń na której zaprojektowano plac zabaw w stylu średniowiecznym. Pozwoli on przybliżyć młodzieży historię tamtych lat. 1. Ogólna powierzchnia placu zabaw 656,00 m 2 2. Powierzchnia całkowita urządzeń zabawowych 170,00 m 2 3. Powierzchnie urządzeń zabawowych: a. Huśtawka Konik dla dzieci 3-7 roku życia 13,6 m 2 b. Huśtawka Rycerz dla dzieci od 3 7 roku życia 12,627 m 2 c. Pojazd Kareta dla dzieci od 3 7 roku życia 15,444 m 2 d. Zestaw zabawowo sprawnościowy dla dzieci od 7 7 roku życia 68,27 m 2 e. Zestaw zabawowo sprawnościowy dla dzieci od 3 7 roku życia 46,898 m 2 4. PROJEKT UKSZTAŁTOWANIA TERENU Rzeźba terenu objętego projektem zagospodarowania mieści się w przedziale rzędnych od około 68,20 m n.p.m. do 96,80 m n.p.m. plac zabaw posadowiono na rzędnej 96,80 m n.p.m. na działkach nr 341/16 oraz 341/19. Lokalizacje obiektów pokazano na załączonym planie zagospodarowania terenu (zał. 5). Normy związane z wykonawstwem robót ziemnych : 1. BN-83/ Nasypy wymagania i badania przy odbiorze 2. PN Roboty ziemne, wymagania i badania 5

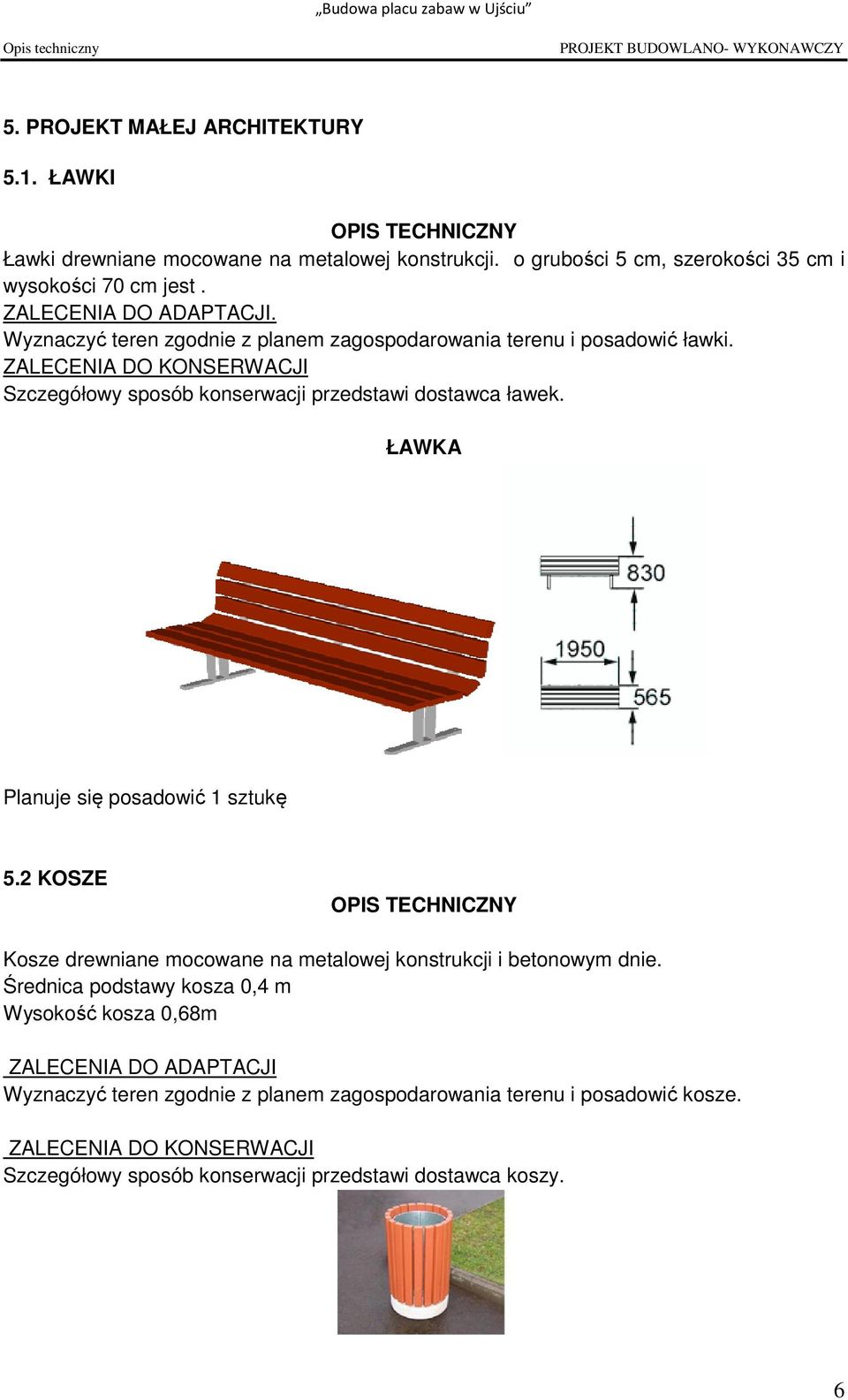

6 5. PROJEKT MAŁEJ ARCHITEKTURY 5.1. ŁAWKI OPIS TECHNICZNY Ławki drewniane mocowane na metalowej konstrukcji. o grubości 5 cm, szerokości 35 cm i wysokości 70 cm jest. ZALECENIA DO ADAPTACJI. Wyznaczyć teren zgodnie z planem zagospodarowania terenu i posadowić ławki. ZALECENIA DO KONSERWACJI Szczegółowy sposób konserwacji przedstawi dostawca ławek. ŁAWKA Planuje się posadowić 1 sztukę 5.2 KOSZE OPIS TECHNICZNY Kosze drewniane mocowane na metalowej konstrukcji i betonowym dnie. Średnica podstawy kosza 0,4 m Wysokość kosza 0,68m ZALECENIA DO ADAPTACJI Wyznaczyć teren zgodnie z planem zagospodarowania terenu i posadowić kosze. ZALECENIA DO KONSERWACJI Szczegółowy sposób konserwacji przedstawi dostawca koszy. 6
7 Planuje się posadowić 1 kosz na śmieci 6. PROJEKT PLACU ZABAW Plac zabaw jest terenem przeznaczonym dla dzieci w wieku od 3 do 12 lat. Połączenie różnego typu zestawów zabawowych dla dzieci w tak różnym przedziale wiekowym jest korzystne ze względu na rozpiętość wiekową dzieci w rodzinie. Wykaz urządzeń zabawowych a. Huśtawka Konik dla dzieci 3-7 roku życia b. Huśtawka Rycerz dla dzieci od 3 7 roku życia c. Pojazd Kareta dla dzieci od 3 7 roku życia d. Zestaw zabawowo sprawnościowy dla dzieci od 7 12 roku życia e. Zestaw zabawowo sprawnościowy dla dzieci od 3 7 roku życia WYMAGANIA TECHNICZNE URZĄDZEŃ I ZESTAWÓW ZABAWOWYCH 1. Wszystkie urządzenia zabawowe muszą posiadać certyfikaty na znak bezpieczeństwa B potwierdzające spełnianie norm PN-EN do 7 2. Elementy konstrukcyjne wykonane z impregnowanego sosnowego drewna klejonego czterowarstwowo wzdłużnie i poprzecznie. 3. Urządzenia osadzane przy pomocy ocynkowanych kotew stalowych zabetonowanych w gruncie. 4. Daszki wykonane z ocynkowanych rurek stalowych, wypełnionych płytą HDPE 5. Elementy stalowe - uchwyty, poręcze, balkoniki i inne wykonane z ocynkowanej stali malowane proszkowo. 6. Podesty w wieżach wykonane z ryflowanej blachy aluminiowej. Gniazda łączników zakryte zaślepkami z tworzywa. 7. Elementy konstrukcyjne zakończone od góry kapturkami z tworzywa. 8. Huśtawki na sprężynie kiwak dla dzieci w wieku od 3 do 6 lat. Sprężyna wykonana ze stali zabezpieczona przez odtłuszczenie i cynkowanie kąpielowe. Elementy drewniane malowane farbą impregnacyjno-dekoracyjną typ Drewnochron lub Drewkorn. 9. Pojazd Kareta - Elementy konstrukcyjne wykonane z drewna klejonego warstwowo. Dach i wypełnienie ścianek bocznych wykonane ze sklejki wodoodpornej o grubości minimum 25mm. Podest domku z drewna malowanego farbami akrylowymi. Siedziska w domku wykonane ze sklejki wodoodpornej o grubości minimum 25mm. Całość mocowana do gruntu za pomocą kotw stalowych ocynkowanych. Domek ma przypominać KARETĘ na kołach, z oknami. 10. Zestaw zabawowo - sprawnościowy Zamek obronny dla dzieci w wieku od 7 do 12 lat składający się z: wież z daszkiem na wys. min. 125 cm, schody na wys. min. 65 cm, zjeżdżalnia o długości min. 3,00m, baszta obronna, tunel z lin stalowych w oplocie polipropylenowym, trap wejściowy szeroki na wys. min. 65cm (2 sztuki), baszty (4sztuki), podest duży min. 1,8m x min. 1,8m na wys. min. 65 cm (4 sztuki), podest średni min. 1,8m x min.0,9m na wys. min. 65cm (3 sztuki), mostek prosty na min. 250cm. 11. Zestaw zabawowo- sprawnościowy Baszta dla dzieci w wieku od 3 do 7 lat składający się z: wieży bez daszku na min. 95cm (1 sztuki), zjeżdżalni łączonej wykonanej ze stali nierdzewnej (1 sztuki), balkoniku (1 sztuki), drabinki wejściowej na wys. min. 95cm, schodów na wys. min. 65cm 12. Gwarancja na urządzenia zabawowe i zestawy minimum 4 lata 13. Zestawy zabawowe muszą posiadać wszystkie elementy składowe wymienione przez zamawiającego, muszą stanowić jeden zestaw i powinny być zbliżone sposobem konfiguracji do przedstawionych na rysunku. 7
8 6.1. HUŚTAWKA NA SPRĘŻYNIE KIWAK KONIK DANE TECHNICZNE Szerokość 0,30 m Długość 0,98 m Wysokość 1,00 m Strefa użytkowania urządzenia U 13,60 m 2 Strefa funkcjonowania urządzenia F 0,29 m 2 MATERIAŁY Sprężyna ze stali ostatni pierścień sprężyny zabezpieczony przed pułapką na zakleszczenie ZABEZPIECZENIA - Stal zabezpieczona przez odtłuszczenie i cynkowanie kąpielowe - Drewno malowane farbą impregnacyjno-dekoracyjną typ Drewnochron lub Drewkorn - Gniazda łączników zakryte zaślepkami z tworzywa MONTAŻ - Wyrób związany z gruntem na stałe zgodnie z dokumentacją urządzenia KIWAK KONIK RZUT Z GORY 8

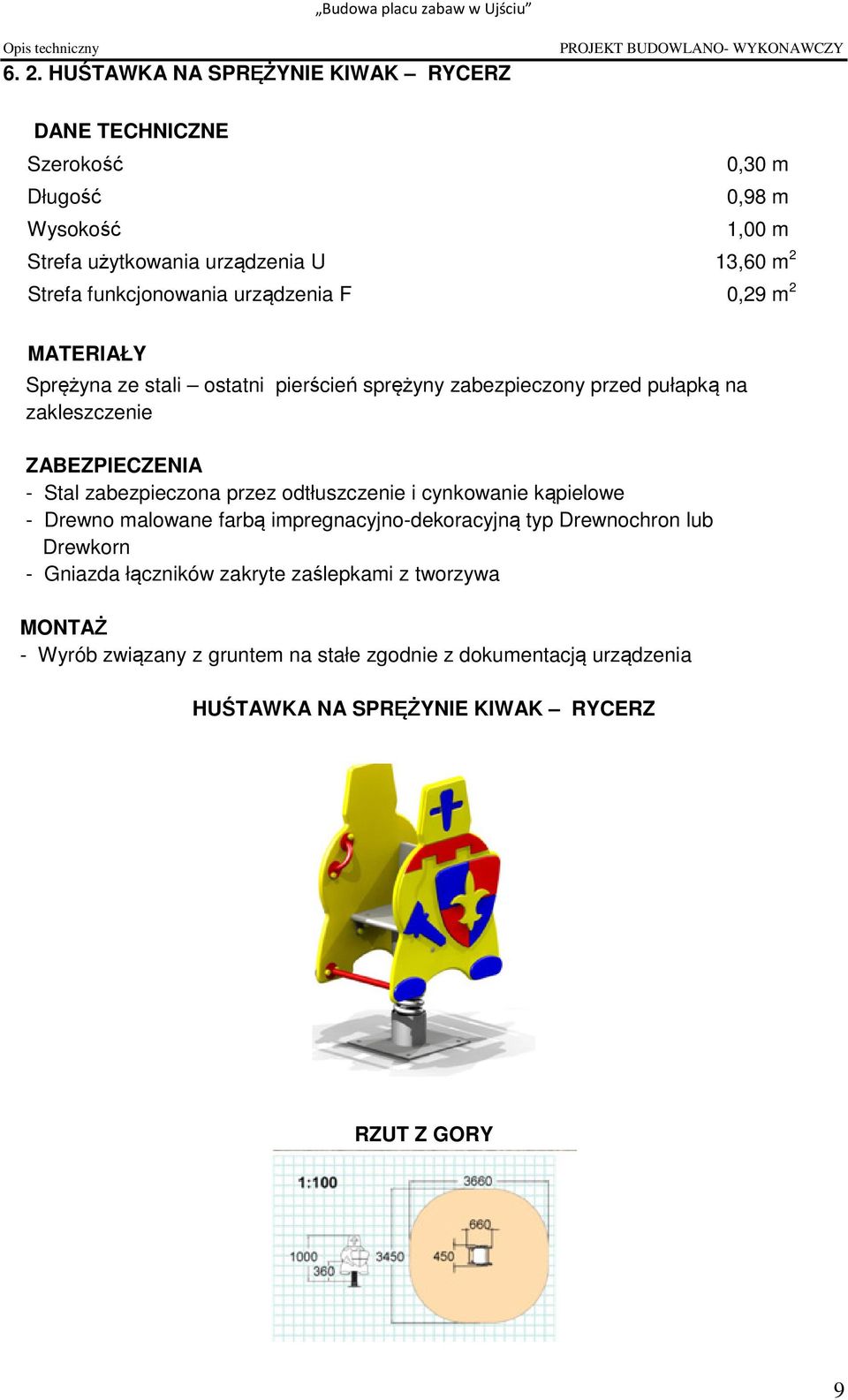

9 6. 2. HUŚTAWKA NA SPRĘŻYNIE KIWAK RYCERZ DANE TECHNICZNE Szerokość 0,30 m Długość 0,98 m Wysokość 1,00 m Strefa użytkowania urządzenia U 13,60 m 2 Strefa funkcjonowania urządzenia F 0,29 m 2 MATERIAŁY Sprężyna ze stali ostatni pierścień sprężyny zabezpieczony przed pułapką na zakleszczenie ZABEZPIECZENIA - Stal zabezpieczona przez odtłuszczenie i cynkowanie kąpielowe - Drewno malowane farbą impregnacyjno-dekoracyjną typ Drewnochron lub Drewkorn - Gniazda łączników zakryte zaślepkami z tworzywa MONTAŻ - Wyrób związany z gruntem na stałe zgodnie z dokumentacją urządzenia HUŚTAWKA NA SPRĘŻYNIE KIWAK RYCERZ RZUT Z GORY 9
10 6. 3. POJAZD STOJĄCY KARETA DANE TECHNICZNE Szerokość 1,65 m Długość 1,30 m Wysokość 1,55 m Strefa użytkowania urządzenia U 15,444 m 2 Strefa funkcjonowania urządzenia F 2,184 m 2 MATERIAŁY Elementy konstrukcyjne wykonane z drewna klejonego warstwowo. Dach i wypełnienie ścianek bocznych wykonane ze sklejki wodoodpornej o grubości minimum 25mm. Podest domku z drewna malowanego farbami akrylowymi. Siedziska w domku wykonane ze sklejki wodoodpornej o grubości minimum 25mm. ZABEZPIECZENIA - Stal zabezpieczona przez odtłuszczenie i cynkowanie kąpielowe - Drewno malowane farbą impregnacyjno-dekoracyjną typ Drewnochron lub Drewkorn - Gniazda łączników zakryte zaślepkami z tworzywa MONTAŻ - Całość mocowana do gruntu za pomocą kotw stalowych ocynkowanych. Domek ma przypominać KARETĘ na kołach, z oknami. POJAZD STOJĄCY KARETA RZUT Z GORY 10
11 6. 4. ZESTAW ZABAWOWO- SPRAWNOŚCIOWY DLA DZIECI W WIEKU OD 7 DO 12 LAT ZAMEK OBRONNY DANE TECHNICZNE - Gabaryty urządzenia min.8,82m x min.7,74m - Strefa użytkowania min.12,82m x min.10,740m - Wysokość podestów min.0,65m, 0,95m, 1,20m - Głębokość posadowienia min. 0,60m - Wykonana zgodnie z PN-EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. MATERIAŁY - Drewno konstrukcyjne sosnowe klejone min. 90/90mm malowane farbami impregnacyjno-dekoracyjnymi typu Drewkorn lub Drewnochron w kolorze soczystej czerwieni. - Płyta HDPE jako element uzupełniająco-dekoracyjny grubości min. 6mm - Podesty i trapy wejściowe drewniane z desek impregnowanych niemalowanych gr. min. 35mm - Jako zabezpieczenia dodatkowo rurki stalowe ø min.33,7mm i min.25mm, płaskownik min.50x5, blacha min.5mm i min.3mm - Balkonik ozdobny wykonany z rurek ø min.33,7 i min.21,6mm, płaskownika min.50x5, blachy min.5mm i sklejki gr. min.15mm - Schody wykonane w konstrukcji drewnianej na belkach policzkowych ze sklejki wodoodpornej foliowanej gr. min. 1,8 mm, poręcz przy schodach z rurki ø min.42 i min. 26,9mm ocynkowanej i dodatkowo malowanej proszkowo - Zjeżdżalnia: ślizg wykonany ze stali nierdzewnej, konstrukcja nośna wykonana z rurek stalowych ø min. 8,3x3mm wypełnionych sklejką wodoodporną foliowaną - Śruby zamkowe ocynkowane M12 - Marki stalowe ocynkowane wykonane z blachy min.86x86x5mm i rura ø min.42,4mm - Baton klasy B-15 ZABEZPIECZENIA - Stal zabezpieczona przez odtłuszczenie i cynkowanie kąpielowe - Sklejka foliowana wodoodporna malowana dodatkowo farbami akrylowymi - Drewno malowane farbą impregnacyjno-dekoracyjną typu Drewnochron lub Drewkorn - Nakrętki zakryte zaślepkami z tworzywa MONTAŻ - Wyrób związany z gruntem na stałe zgodnie z dokumentacją zestawu 11
12 ZAMEK OBRONNY RZUT Z GÓRY 12
13 Budowa placu zabaw w Ujściu ZESTAW ZABAWOWO- SPRAWNOŚCIOWY DLA DZIECI W WIEKU OD 3 DO 7 LAT BASZTA DANE TECHNICZNE - Gabaryty urządzenia min.3,6640m x min.3,550m - Strefa bezpiecznego użytkowania 7,160m x 6,550m - Wysokość podestów min.0,65m, 0,95m, - Głębokość posadowienia min. 0,60m - Wykonana zgodnie z PN-EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. MATERIAŁY - Drewno konstrukcyjne sosnowe klejone min. 90/90mm malowane farbami impregnacyjno-dekoracyjnymi typu Drewkorn lub Drewnochron w kolorze soczystej zieleni - Płyta HDPE jako element uzupełniająco-dekoracyjny grubości min. 6mm - Podesty i trapy wejściowe drewniane z desek impregnowanych niemalowanych gr. min. 35mm - Jako zabezpieczenia dodatkowo rurki stalowe ø min.33,7mm i min.25mm, płaskownik min.50x5, blacha min.5mm i min.3mm - Balkonik ozdobny wykonany z rurek ø min.33,7 i min.21,6mm, płaskownika min.50x5, blachy min.5mm i sklejki gr. min.15mm - Schody wykonane w konstrukcji drewnianej na belkach policzkowych ze sklejki wodoodpornej foliowanej gr. min. 1,8mm, poręcz przy schodach z rurki ø min.42 i min. 26,9mm ocynkowanej i dodatkowo malowanej proszkowo - Zjeżdżalnia: ślizg wykonany ze stali nierdzewnej, konstrukcja nośna wykonana z rurek stalowych ø min. 8,3x3mm wypełnionych sklejką wodoodporną foliowaną - Śruby zamkowe ocynkowane M12 - Marki stalowe ocynkowane wykonane z blachy min.86x86x5mm i rura ø min.42,4mm - Baton klasy B-15 ZABEZPIECZENIA - Stal zabezpieczona przez odtłuszczenie i cynkowanie kąpielowe - Sklejka foliowana wodoodporna malowana dodatkowo farbami akrylowymi - Drewno malowane farbą impregnacyjno-dekoracyjną typu Drewnochron lub Drewkorn - Nakrętki zakryte zaślepkami z tworzywa MONTAŻ - Wyrób związany z gruntem na stałe zgodnie z dokumentacją zestawu 13
14 BASZTA RZUT Z GÓRY 14

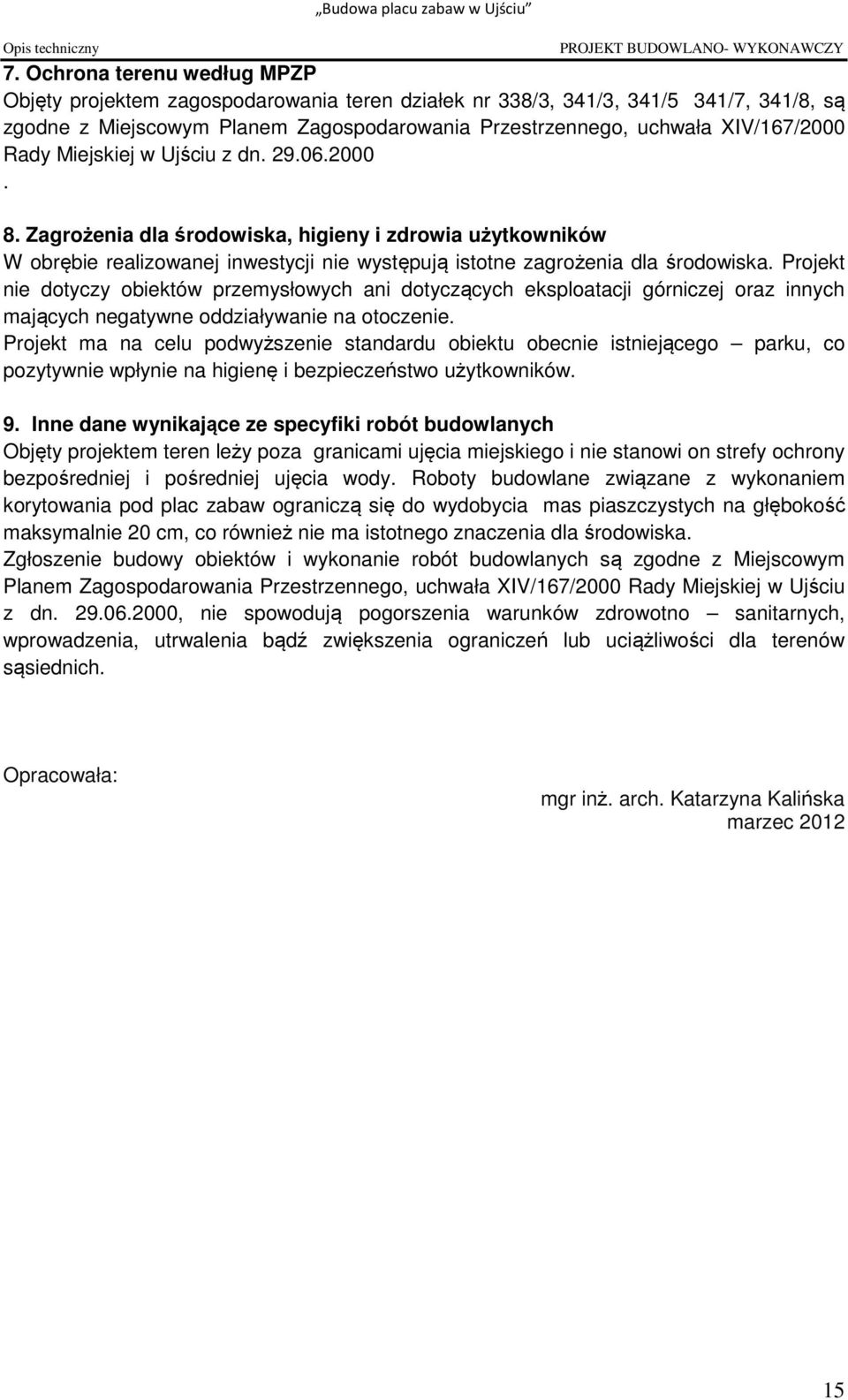

15 Budowa placu zabaw w Ujściu 7. Ochrona terenu według MPZP Objęty projektem zagospodarowania teren działek nr 338/3, 341/3, 341/5 341/7, 341/8, są zgodne z Miejscowym Planem Zagospodarowania Przestrzennego, uchwała XIV/167/2000 Rady Miejskiej w Ujściu z dn Zagrożenia dla środowiska, higieny i zdrowia użytkowników W obrębie realizowanej inwestycji nie występują istotne zagrożenia dla środowiska. Projekt nie dotyczy obiektów przemysłowych ani dotyczących eksploatacji górniczej oraz innych mających negatywne oddziaływanie na otoczenie. Projekt ma na celu podwyższenie standardu obiektu obecnie istniejącego parku, co pozytywnie wpłynie na higienę i bezpieczeństwo użytkowników. 9. Inne dane wynikające ze specyfiki robót budowlanych Objęty projektem teren leży poza granicami ujęcia miejskiego i nie stanowi on strefy ochrony bezpośredniej i pośredniej ujęcia wody. Roboty budowlane związane z wykonaniem korytowania pod plac zabaw ograniczą się do wydobycia mas piaszczystych na głębokość maksymalnie 20 cm, co również nie ma istotnego znaczenia dla środowiska. Zgłoszenie budowy obiektów i wykonanie robót budowlanych są zgodne z Miejscowym Planem Zagospodarowania Przestrzennego, uchwała XIV/167/2000 Rady Miejskiej w Ujściu z dn , nie spowodują pogorszenia warunków zdrowotno sanitarnych, wprowadzenia, utrwalenia bądź zwiększenia ograniczeń lub uciążliwości dla terenów sąsiednich. Opracowała: mgr inż. arch. Katarzyna Kalińska marzec
DOMEK AGATKA MATERIAŁY
DOMEK AGATKA - Gabaryty urządzenia 1,70m x 1,70m - Strefa funkcjonowania 4,70m x 4,70m - Wysokość podestów 0,30m - Maksymalna wysokość 2,45m - Wykonana zgodnie z PN-EN1176-1 Wyposażenie placów zabaw. Ogólne
