1 LANDAME INWESTOR: SP 85. im. Kawalerów Maltańskich ul. Tomickiego Poznań PROJEKTANCI: mgr inż. arch. kraj. Aneta Mikołajczyk mgr inż. arch. Magdalena Baranowska SPRAWDZIŁ: mgr inż. arch. Mariusz Gramowski - nr uprawnień 94/Pw/94 OPIS DO PROJEKTU ZAGOSPODAROWANIA PLACU ZABAW przy Szkole Podstawowej 85 im. Kawalerów Maltańskich ul. Tomickiego 16 w Poznaniu

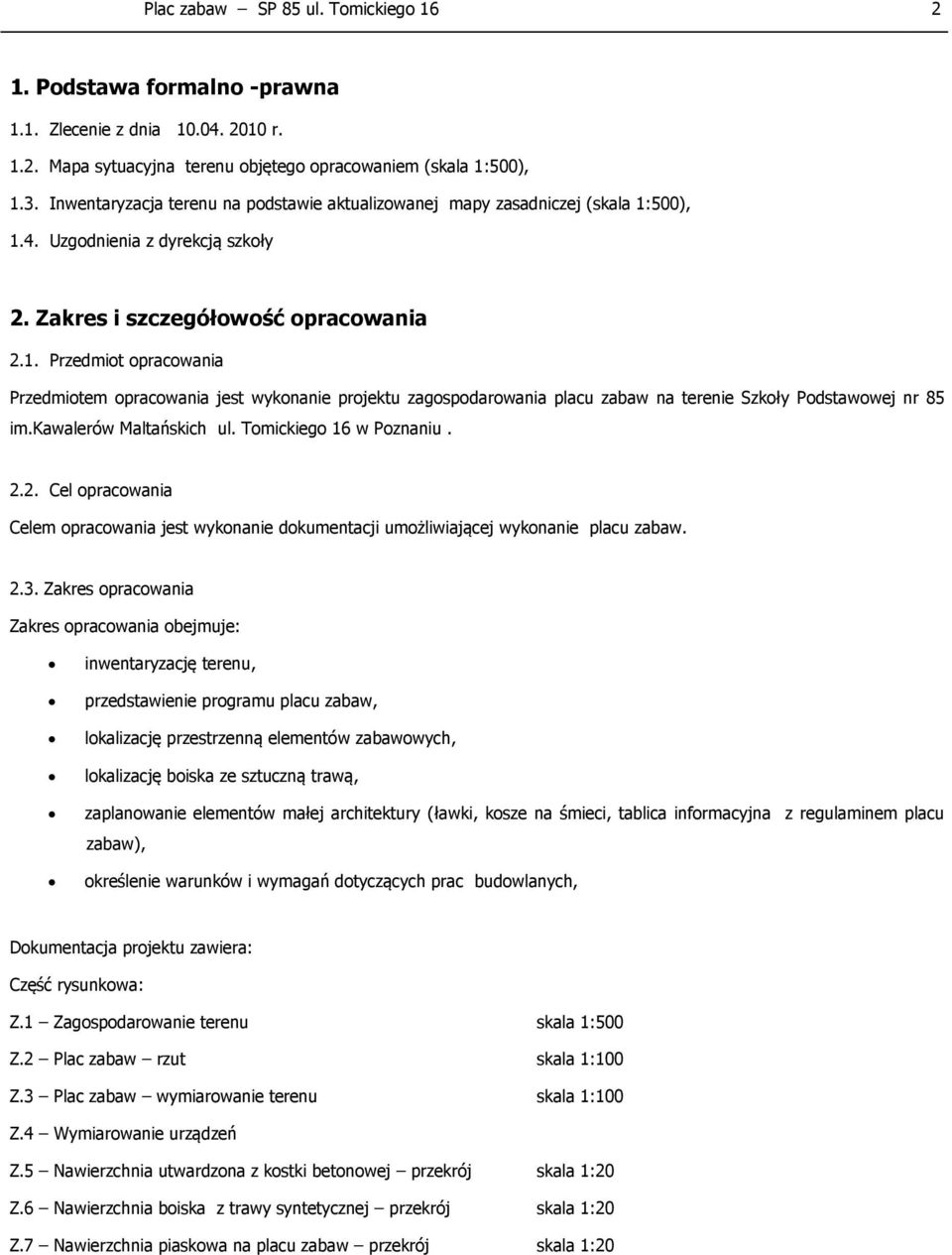

2 Plac zabaw SP 85 ul. Tomickiego Podstawa formalno -prawna 1.1. Zlecenie z dnia r Mapa sytuacyjna terenu objętego opracowaniem (skala 1:500), 1.3. Inwentaryzacja terenu na podstawie aktualizowanej mapy zasadniczej (skala 1:500), 1.4. Uzgodnienia z dyrekcją szkoły 2. Zakres i szczegółowość opracowania 2.1. Przedmiot opracowania Przedmiotem opracowania jest wykonanie projektu zagospodarowania placu zabaw na terenie Szkoły Podstawowej nr 85 im.kawalerów Maltańskich ul. Tomickiego 16 w Poznaniu Cel opracowania Celem opracowania jest wykonanie dokumentacji umożliwiającej wykonanie placu zabaw Zakres opracowania Zakres opracowania obejmuje: inwentaryzację terenu, przedstawienie programu placu zabaw, lokalizację przestrzenną elementów zabawowych, lokalizację boiska ze sztuczną trawą, zaplanowanie elementów małej architektury (ławki, kosze na śmieci, tablica informacyjna z regulaminem placu zabaw), określenie warunków i wymagań dotyczących prac budowlanych, Dokumentacja projektu zawiera: Część rysunkowa: Z.1 Zagospodarowanie terenu skala 1:500 Z.2 Plac zabaw rzut skala 1:100 Z.3 Plac zabaw wymiarowanie terenu skala 1:100 Z.4 Wymiarowanie urządzeń Z.5 Nawierzchnia utwardzona z kostki betonowej przekrój skala 1:20 Z.6 Nawierzchnia boiska z trawy syntetycznej przekrój skala 1:20 Z.7 Nawierzchnia piaskowa na placu zabaw przekrój skala 1:20

3 Plac zabaw SP 85 ul. Tomickiego 16 3 Część opisowa: Część opisową dotyczącą realizacji projektu Specyfikacja nawierzchni na boisko ze sztuczną trawą Specyfikację urządzeń zabawowych Specyfikację proponowanych elementów małej architektury Zasady bezpieczeństwa na placach zabaw 3. Powierzchnia opracowania Powierzchnia opracowania wynosi 900 m 2 4. Opis terenu Projektowany obszar znajduje się terenie Szkoły Podstawowej 85 na ul. Tomickiego 16 w Poznaniu. Jest usytuowany za boiskiem szkolnym; w północnej części terenu szkoły. Obszar jest bardzo nasłoneczniony, porośnięty trawą. W obrębie planowanego placu zabaw znajdują się sieci kanalizacji deszczowej, linie energetyczne niskiego napięcia i gaz. Plac nie jest wygrodzony, sąsiaduje z ogrodzeniem całego terenu szkoły. 5. Założenia projektowe stworzenie ładnego, funkcjonalnego i bezpiecznego placu zabaw dla dzieci, podzielenie placu na strefę bezpieczeństwa z nawierzchnią z piasku wymywalnego fr. 0,2 2 mm, wolnego od cząstek gliny i mułu wg PN_ EN 1177 pod urządzeniami z wysokością upadkową powyżej 1,0 m; oraz istniejąca nawierzchnię trawiastą pod urzadzenia zabawowe z wysokością upadkową do 1m. Wytyczenie małego boiska ze sztuczną trawą o wymiarach 9 x 18 m na wolnym terenie, do zabaw dla małych dzieci. Zaprojektowanie chodnika z kostki betonowej szer. 1,2 m wzdłuż istniejacego boiska, prowadzącego do placu zabaw wybranie i usytuowanie w terenie elementów zabawowych, wybranie i usytuowanie w terenie elementów zabawowych, usytuowanie tablicy informacyjnej, oraz elementów małej architektury 6. Program placu zabaw Program placu zabaw dla dzieci w wieku od 6 12 lat. Teren przeznaczony jest do zabaw tematycznych i sprawnościowych. Podzielony jest na dwa tereny z nawierzchnią piaszczystą pod urządzeniami z upadkową powyżej 1,0 m ( duży zestawsprawnościowo zabawowy, podwójna huśtawka wahadłowa, huśtawka wahadłowa z dużym okrągłym siedziskiem tzw. bocianie gniazdo) i pozostały obszar pokryty trawnikiem na którym znajdują się pozostałe elementy zabawowe z upadkową do 1,0 m wysokości (domek zabawowy dla małych dzieci, huśtawka kiwak 2x, huśtawka ważka, słupki sprawnościowe i tuba - kiwak na sprężynie. Z dwóch stron placu zabaw ustawiono ławki wypoczynkowe i kosze na śmieci; koło placu będzie tablica informacyjna z regulaminem placu zabaw. W bliskim sąsiedztwie zaprojektowano małe boisko do zabaw dla dzieci z nawierzchni ze sztucznej trawy. Do terenu zabaw prowadzić będzie chodnik z koski betonowej.

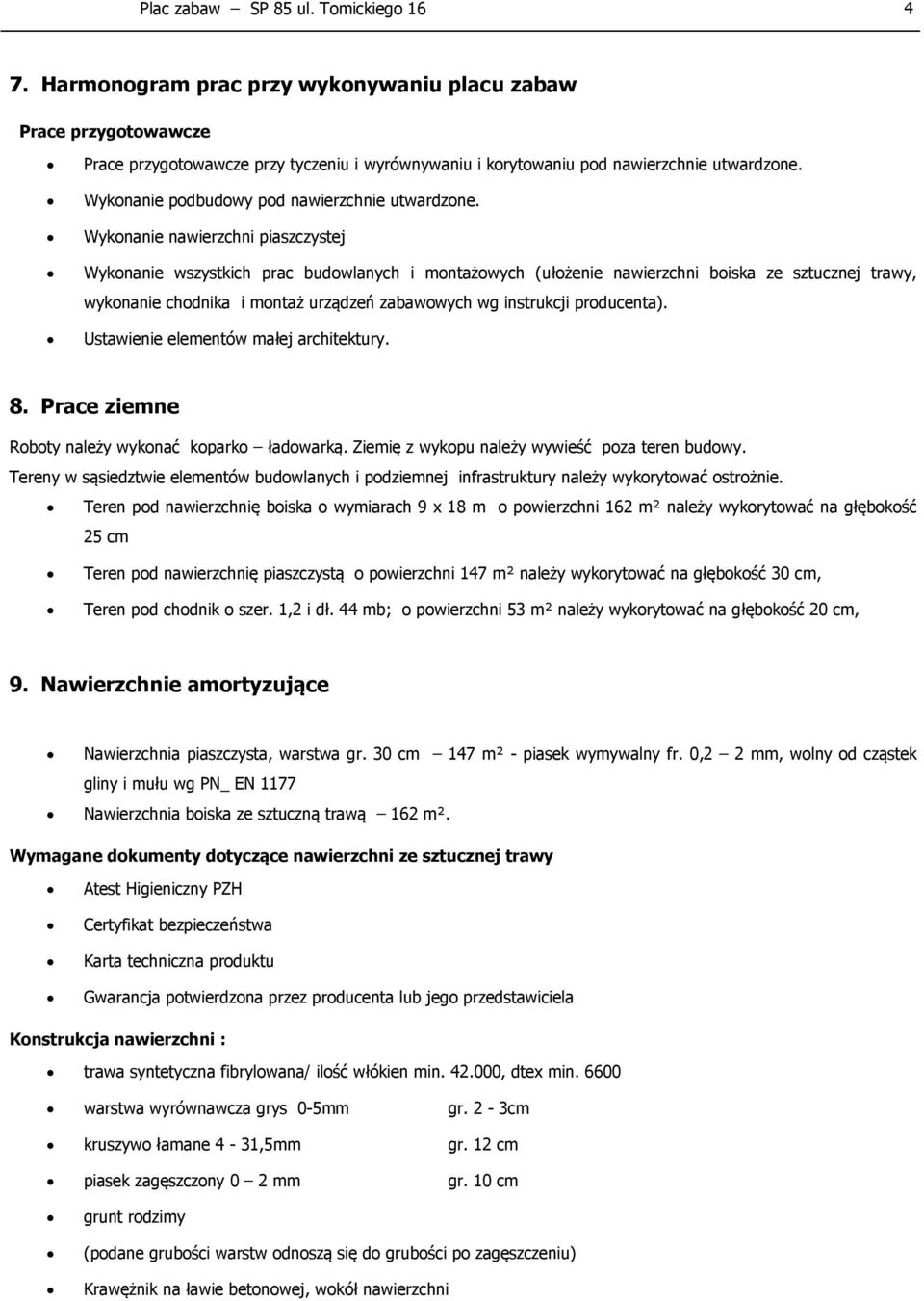

4 Plac zabaw SP 85 ul. Tomickiego Harmonogram prac przy wykonywaniu placu zabaw Prace przygotowawcze Prace przygotowawcze przy tyczeniu i wyrównywaniu i korytowaniu pod nawierzchnie utwardzone. Wykonanie podbudowy pod nawierzchnie utwardzone. Wykonanie nawierzchni piaszczystej Wykonanie wszystkich prac budowlanych i montażowych (ułożenie nawierzchni boiska ze sztucznej trawy, wykonanie chodnika i montaż urządzeń zabawowych wg instrukcji producenta). Ustawienie elementów małej architektury. 8. Prace ziemne Roboty należy wykonać koparko ładowarką. Ziemię z wykopu należy wywieść poza teren budowy. Tereny w sąsiedztwie elementów budowlanych i podziemnej infrastruktury należy wykorytować ostrożnie. Teren pod nawierzchnię boiska o wymiarach 9 x 18 m o powierzchni 162 m² należy wykorytować na głębokość 25 cm Teren pod nawierzchnię piaszczystą o powierzchni 147 m² należy wykorytować na głębokość 30 cm, Teren pod chodnik o szer. 1,2 i dł. 44 mb; o powierzchni 53 m² należy wykorytować na głębokość 20 cm, 9. Nawierzchnie amortyzujące Nawierzchnia piaszczysta, warstwa gr. 30 cm 147 m² - piasek wymywalny fr. 0,2 2 mm, wolny od cząstek gliny i mułu wg PN_ EN 1177 Nawierzchnia boiska ze sztuczną trawą 162 m². Wymagane dokumenty dotyczące nawierzchni ze sztucznej trawy Atest Higieniczny PZH Certyfikat bezpieczeństwa Karta techniczna produktu Gwarancja potwierdzona przez producenta lub jego przedstawiciela Konstrukcja nawierzchni : trawa syntetyczna fibrylowana/ ilość włókien min , dtex min warstwa wyrównawcza grys 0-5mm gr. 2-3cm kruszywo łamane 4-31,5mm gr. 12 cm piasek zagęszczony 0 2 mm gr. 10 cm grunt rodzimy (podane grubości warstw odnoszą się do grubości po zagęszczeniu) Krawężnik na ławie betonowej, wokół nawierzchni

5 Plac zabaw SP 85 ul. Tomickiego Nawierzchnia chodnika Konstrukcja nawierzchni : Kostka betonowa, kolor szary, gr 6 cm gr. 6 cm Podbudowa piaskowo cementowa 4:1 gr. 3 5 cm kruszywo łamane mm gr. 15 cm grunt rodzimy (podane grubości warstw odnoszą się do grubości po zagęszczeniu) Krawężnik na ławie betonowej 11. Elementy placu zabaw Informacje podstawowe elementy zabawowe katalogowane powinny posiadać aktualny certyfikaty bezpieczeństwa sprzęt rekreacyjny powinien posiadać co najmniej trzyletni okres gwarancji, powinien być wykonany z bezpiecznych i trwałych materiałów, powinien być zgodny z Polskimi Normami oraz warunkami bezpieczeństwa określonymi w szczególności w przepisach o ogólnym bezpieczeństwie produktów oraz przepisach w sprawie bezpieczeństwa i higieny w szkołach. Sprzęt rekreacyjny powinien być rozmieszczony na szkolnym placu zabaw w sposób umożliwiający zachowanie stref bezpieczeństwa pomiędzy urządzeniami. Montaż elementów powinien być zgodny z instrukcją producenta urządzenia. CERTYFIKAT wydany przez akredytowaną jednostkę ELEMENT WIELOFUNKCYJNY - SPRAWNOŚCIOWY KONSTRUKCJA METALOWA Dane techniczne Gabaryty urządzenia 5,35m x 9,90m Strefa funkcjonowania 8,35m x 9,90m Wysokość podestów 1,36m Głębokość posadowienia - 0,60m

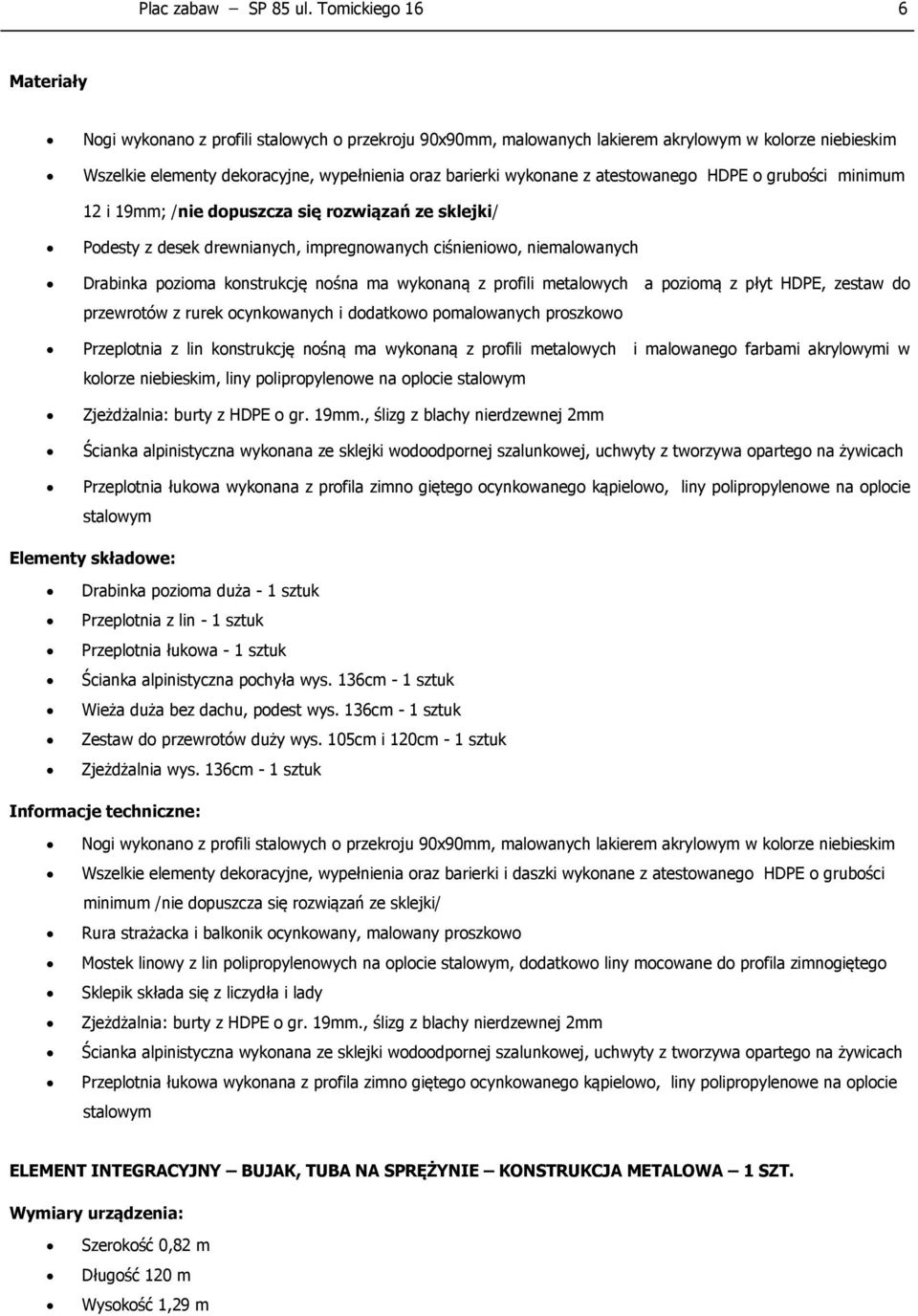

6 Plac zabaw SP 85 ul. Tomickiego 16 6 Materiały Nogi wykonano z profili stalowych o przekroju 90x90mm, malowanych lakierem akrylowym w kolorze niebieskim Wszelkie elementy dekoracyjne, wypełnienia oraz barierki wykonane z atestowanego HDPE o grubości minimum 12 i 19mm; /nie dopuszcza się rozwiązań ze sklejki/ Podesty z desek drewnianych, impregnowanych ciśnieniowo, niemalowanych Drabinka pozioma konstrukcję nośna ma wykonaną z profili metalowych a poziomą z płyt HDPE, zestaw do przewrotów z rurek ocynkowanych i dodatkowo pomalowanych proszkowo Przeplotnia z lin konstrukcję nośną ma wykonaną z profili metalowych i malowanego farbami akrylowymi w kolorze niebieskim, liny polipropylenowe na oplocie stalowym Zjeżdżalnia: burty z HDPE o gr. 19mm., ślizg z blachy nierdzewnej 2mm Ścianka alpinistyczna wykonana ze sklejki wodoodpornej szalunkowej, uchwyty z tworzywa opartego na żywicach Przeplotnia łukowa wykonana z profila zimno giętego ocynkowanego kąpielowo, liny polipropylenowe na oplocie stalowym Elementy składowe: Drabinka pozioma duża - 1 sztuk Przeplotnia z lin - 1 sztuk Przeplotnia łukowa - 1 sztuk Ścianka alpinistyczna pochyła wys. 136cm - 1 sztuk Wieża duża bez dachu, podest wys. 136cm - 1 sztuk Zestaw do przewrotów duży wys. 105cm i 120cm - 1 sztuk Zjeżdżalnia wys. 136cm - 1 sztuk Informacje techniczne: Nogi wykonano z profili stalowych o przekroju 90x90mm, malowanych lakierem akrylowym w kolorze niebieskim Wszelkie elementy dekoracyjne, wypełnienia oraz barierki i daszki wykonane z atestowanego HDPE o grubości minimum /nie dopuszcza się rozwiązań ze sklejki/ Rura strażacka i balkonik ocynkowany, malowany proszkowo Mostek linowy z lin polipropylenowych na oplocie stalowym, dodatkowo liny mocowane do profila zimnogiętego Sklepik składa się z liczydła i lady Zjeżdżalnia: burty z HDPE o gr. 19mm., ślizg z blachy nierdzewnej 2mm Ścianka alpinistyczna wykonana ze sklejki wodoodpornej szalunkowej, uchwyty z tworzywa opartego na żywicach Przeplotnia łukowa wykonana z profila zimno giętego ocynkowanego kąpielowo, liny polipropylenowe na oplocie stalowym ELEMENT INTEGRACYJNY BUJAK, TUBA NA SPRĘŻYNIE KONSTRUKCJA METALOWA 1 SZT. Wymiary urządzenia: Szerokość 0,82 m Długość 120 m Wysokość 1,29 m

7 Plac zabaw SP 85 ul. Tomickiego 16 7 Na 2 sprężynach ze stali hartowanej pomalowanej proszkowo z elementami ze stali nierdzewnej ocynkowanej ogniowo, o zwojach zgodnie z normą z PN-EN Mocowane w fundamencie betonowym wg instrukcji producenta Całość wykonana z tworzywa HDPE o gr. minimum 19mm, Element wielobarwny o żywej kolorystyce HUŚTAWKA WAHADŁOWA - PODWÓJNA - KONSTRUKCJA METALOWA Zestaw zabawowy huśtawka z metalową belką o wymiarach 3,7 m x 1,9 m x 2,30 i o strefie bezpieczeństwa 3,7 x 7,4 m. Dane techniczne Gabaryty urządzenia 1,90m x 3,50m Strefa użytkowania 8,80m x 4,90m Głębokość posadowienia - 0,6 m Materiały Nogi wykonano z profili stalowych o przekroju 90x90mm, malowanych lakierem akrylowym w kolorze niebieskim Profil stalowy zamknięty 80x80x3,2mm ocynkowany, blacha czarna gr.5mm ocynkowana Łańcuch techniczny kalibrowany ø 6, ocynkowany kąpielowo Śruby maszynowe ocynkowane M12 Siedzisko huśtawki wykonane z lin polipropylenowych na oplocie stalowym, zawieszone na łożyskach samosmarujących Marki stalowe ocynkowane wykonane z blachy 86x86x5mm, rury ø 42,4mm ocynkowane Beton klasy B-15 Zabezpieczenia Stal zabezpieczona przez odtłuszczenie i cynkowanie kąpielowe Gniazda łączników zakryte zaślepkami z tworzywa

8 Plac zabaw SP 85 ul. Tomickiego 16 8 HUŚTAWKA WAHADŁOWA Z DUŻYM SIEDZISKIEM TZW. BOCIANIE GNIAZDO - KONSTRUKCJA METALOWA Dane techniczne Gabaryty urządzenia 3,70m x 1,90m, wys. 2,30 m Strefa użytkowania 3,70m x 7,40m Głębokoścć posadowienia - 0,60m Materiały Nogi wykonano z profili stalowych o przekroju 90x90mm, malowanych lakierem akrylowym w kolorze niebieskim Belka poprzeczna - profil stalowy zamknięty 80x80x3,2mm ocynkowany, blacha czarna gr.5mm ocynkowana Łańcuch techniczny kalibrowany ø 6, ocynkowany kąpielowo Śruby maszynowe ocynkowane M12 Siedzisko huśtawki śr. 1,2m ; obręcz i siatka ze stalowej liny w oplocie polipropylenowych, czteropunktowe mocowanie zawieszone na łożyskach samosmarujacych, łańcuch ze stali nierdzewnej Marki stalowe ocynkowane wykonane z blachy 86x86x5mm, rury ø 42,4mm ocynkowane Beton klasy B-15 Zabezpieczenia Stal zabezpieczona przez odtłuszczenie i cynkowanie kąpielowe Gniazda łączników zakryte zaślepkami z tworzywa Montaż Wyrób związany z gruntem na stałe zgodnie z dokumentacją urządzenia KIWAK NA SPRĘŻYNIE 2 SZT. - KONIK I SKUTER

9 Plac zabaw SP 85 ul. Tomickiego 16 9 Dane techniczne Gabaryty urządzenia 0,40m x 0,70m Strefa funkcjonowania R = 3,00m Wysokości siedziska 0,45m Głębokość posadowienia - 0,55m Wykonana zgodnie z PN-EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczenstwa i metody badań. Materiały Podstawa fundamentowa z ażurowej konstrukcji stalowej o wys. ok. 50cm Sprężyna o wys. H=0,40, o zwojach zgodnie z normą z PN-EN Całość wykonana z HDPE o gr. 9, 12 i 19mm Plastykowe uchwyty do rąk i podpory pod nogi Śruby maszynowe ocynkowane M10, nakrętki samokontrujące Zabezpieczenia Stal zabezpieczona poprzez odtłuszczenie i cynkowanie kąpielowe Śruby ocynkowane zabezpieczone i schowane pod zaślepką dwuczesciową Montaż Wyrób ustawiany w gruncie elementy stalowe wkopywane do odpowiedniej gł. zasypane i ubite HUŚTAWKA WAŻKA - KONSTRUKCJA METALOWA Wymiary urządzenia: Gabaryty urzadzenia 0,50m x 3,00m Strefa funkcjonowania 5,00m x 5,00m Głebokosc posadowienia - 0,70m Wykonana z PN-EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczenstwa i metody badań. Materiały Nogi wykonano z profili stalowych o przekroju 90x90mm, malowanych lakierem akrylowym w kolorze niebieskim Profil stalowy zamkniety 80x80x3,2mm ocynkowany, blacha czarna gr.5mm ocynkowana Łańcuch techniczny kalibrowany ø 6, ocynkowany kąpielowo Śruby maszynowe ocynkowane M12 Siedzisko huśtawki wykonane z lin polipropylenowych na oplocie stalowym, zawieszone na łożyskach samosmarujacych Marki stalowe ocynkowane wykonane z blachy 86x86x5mm, rury ø 42,4mm ocynkowane Beton klasy B-15 ZABEZPIECZENIA Stal zabezpieczona przez odtłuszczenie i cynkowanie kapielowe Gniazda łaczników zakryte zaslepkami z tworzywa Montaż Wyrób związany z gruntem na stałe zgodnie z dokumentacją urządzenia

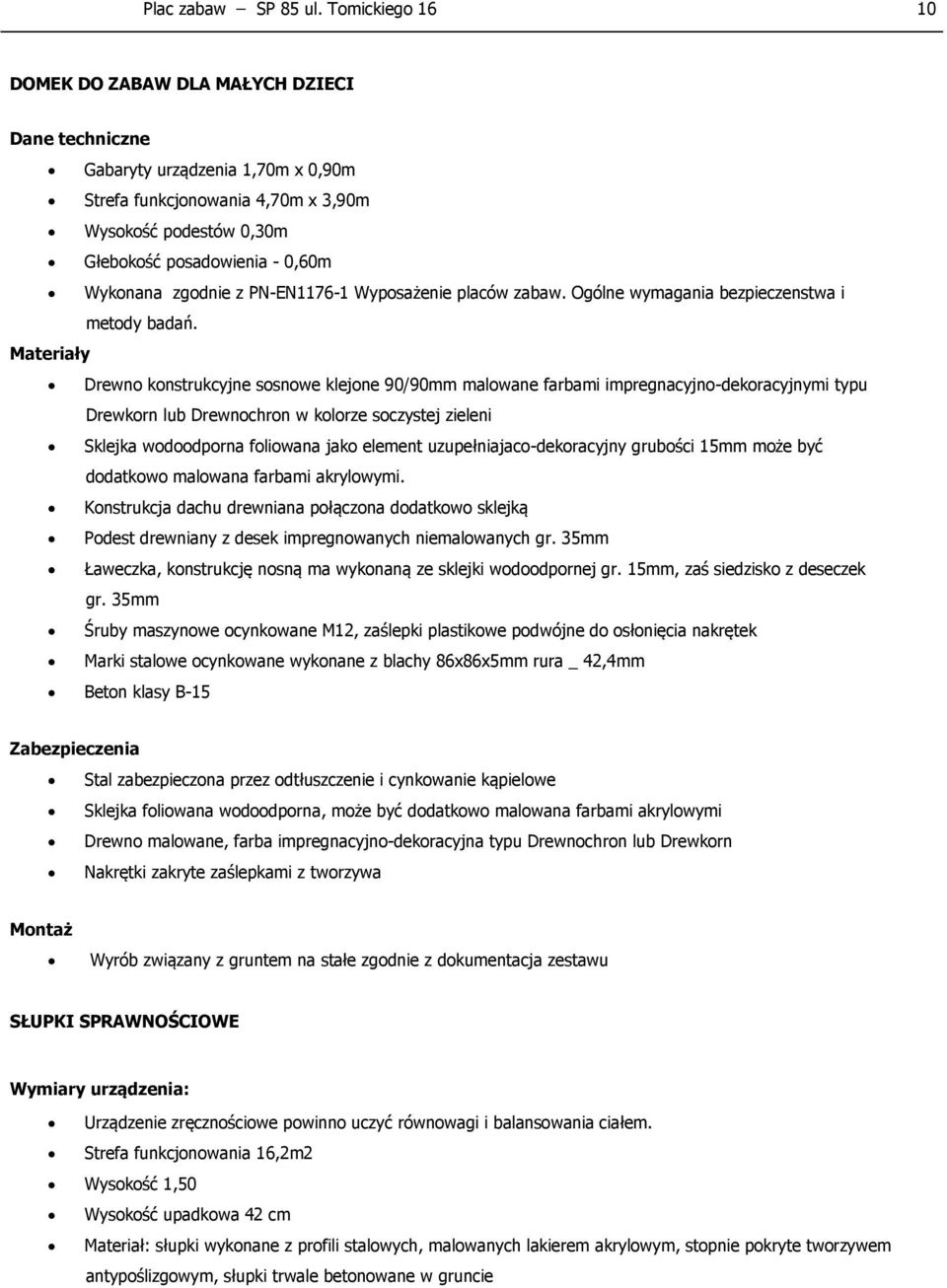

10 Plac zabaw SP 85 ul. Tomickiego DOMEK DO ZABAW DLA MAŁYCH DZIECI Dane techniczne Gabaryty urządzenia 1,70m x 0,90m Strefa funkcjonowania 4,70m x 3,90m Wysokość podestów 0,30m Głebokość posadowienia - 0,60m Wykonana zgodnie z PN-EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczenstwa i metody badań. Materiały Drewno konstrukcyjne sosnowe klejone 90/90mm malowane farbami impregnacyjno-dekoracyjnymi typu Drewkorn lub Drewnochron w kolorze soczystej zieleni Sklejka wodoodporna foliowana jako element uzupełniajaco-dekoracyjny grubości 15mm może być dodatkowo malowana farbami akrylowymi. Konstrukcja dachu drewniana połączona dodatkowo sklejką Podest drewniany z desek impregnowanych niemalowanych gr. 35mm Ławeczka, konstrukcję nosną ma wykonaną ze sklejki wodoodpornej gr. 15mm, zaś siedzisko z deseczek gr. 35mm Śruby maszynowe ocynkowane M12, zaślepki plastikowe podwójne do osłonięcia nakrętek Marki stalowe ocynkowane wykonane z blachy 86x86x5mm rura _ 42,4mm Beton klasy B-15 Zabezpieczenia Stal zabezpieczona przez odtłuszczenie i cynkowanie kąpielowe Sklejka foliowana wodoodporna, może być dodatkowo malowana farbami akrylowymi Drewno malowane, farba impregnacyjno-dekoracyjna typu Drewnochron lub Drewkorn Nakrętki zakryte zaślepkami z tworzywa Montaż Wyrób związany z gruntem na stałe zgodnie z dokumentacja zestawu SŁUPKI SPRAWNOŚCIOWE Wymiary urządzenia: Urządzenie zręcznościowe powinno uczyć równowagi i balansowania ciałem. Strefa funkcjonowania 16,2m2 Wysokość 1,50 Wysokość upadkowa 42 cm Materiał: słupki wykonane z profili stalowych, malowanych lakierem akrylowym, stopnie pokryte tworzywem antypoślizgowym, słupki trwale betonowane w gruncie

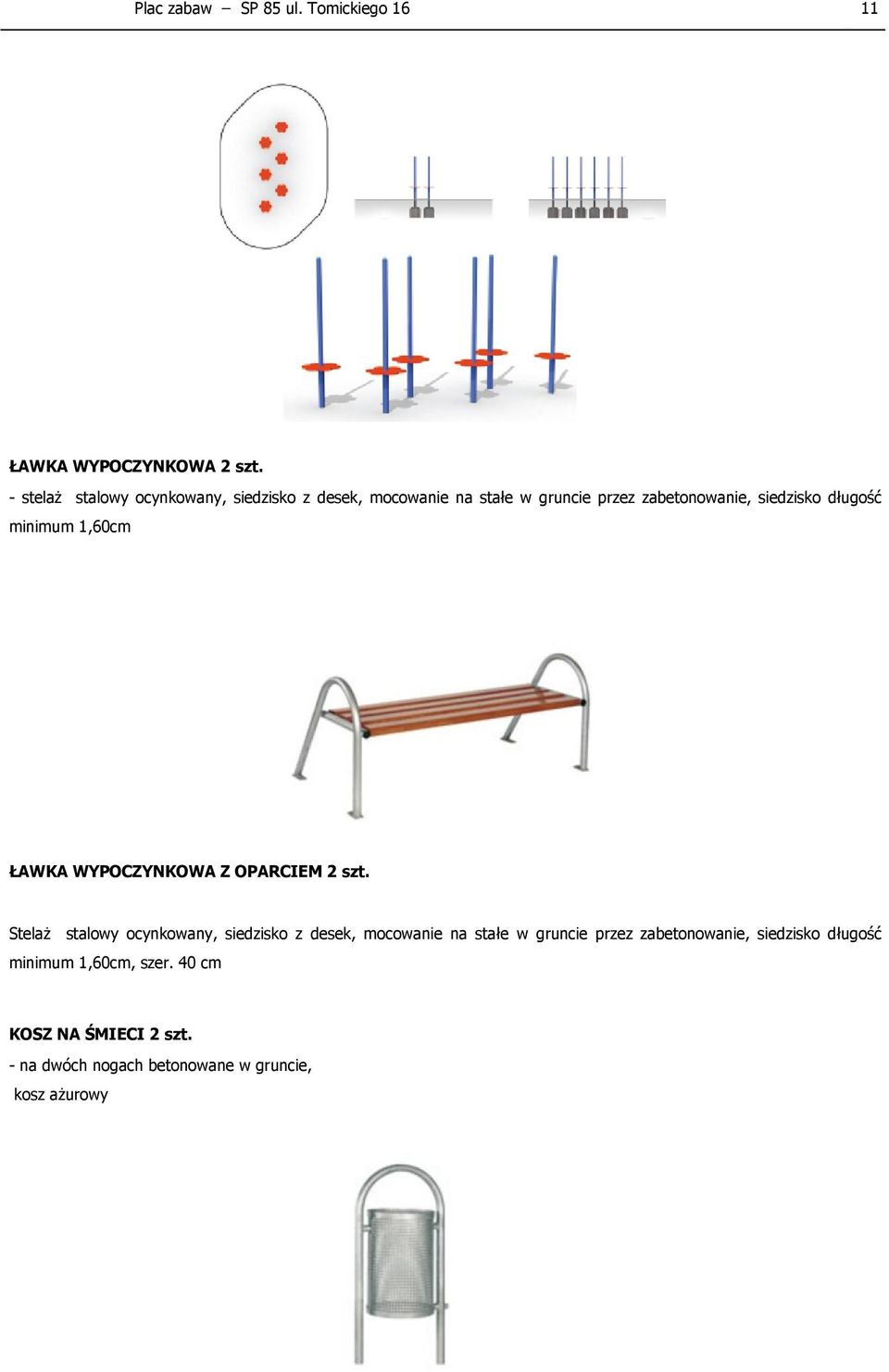

11 Plac zabaw SP 85 ul. Tomickiego ŁAWKA WYPOCZYNKOWA 2 szt. - stelaż stalowy ocynkowany, siedzisko z desek, mocowanie na stałe w gruncie przez zabetonowanie, siedzisko długość minimum 1,60cm ŁAWKA WYPOCZYNKOWA Z OPARCIEM 2 szt. Stelaż stalowy ocynkowany, siedzisko z desek, mocowanie na stałe w gruncie przez zabetonowanie, siedzisko długość minimum 1,60cm, szer. 40 cm KOSZ NA ŚMIECI 2 szt. - na dwóch nogach betonowane w gruncie, kosz ażurowy

12 Plac zabaw SP 85 ul. Tomickiego Tablica informacyjna Drewniana tablica informacyjna Plansza regulaminowa o wymiarach około 50cm/70cm (opis i piktogramy na płycie HPL, druk sitodruk) mocowany w fundamencie betonowym, na 2 nogach regulamin powinien zawierać zasady i warunki korzystania z placu zabaw, nr tel. Do dyrektora szkoły lub do osoby przez niego upoważnionej, a ponadto numery tel. Alarmowych 13. Bezpieczeństwo na placu zabaw Plac zabaw powinien spełniać normy bezpieczeństwa dotyczące urządzeń zabawowych, materiałów z których są wykonane zabawki, nawierzchni na których stoją urządzenia, oraz systematycznej kontroli bezpieczeństwa na placu zabaw. Obowiązują następujące normy dotyczące urządzeń i kontroli bezpieczeństwa na placach zabaw, do których należy się stosować: PN EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metod badań PN EN Wyposażenie placów zabaw. Dodatkowe wymagania bezpieczeństwa i metod badań huśtawek PN EN Wyposażenie placów zabaw. Dodatkowe wymagania bezpieczeństwa i metod badań zjeżdżalni PN EN Wyposażenie placów zabaw. Dodatkowe wymagania bezpieczeństwa i metod badań karuzeli

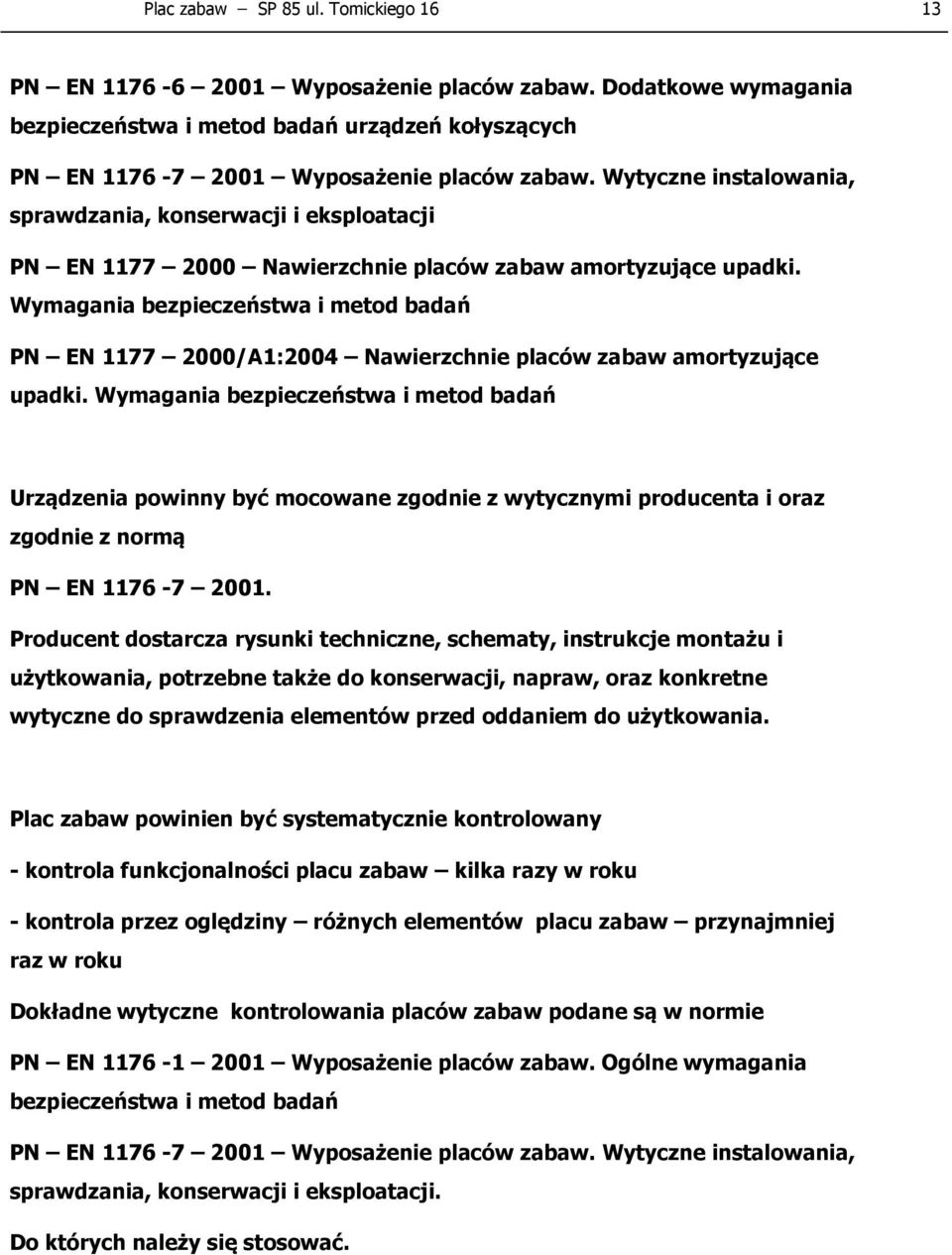

13 Plac zabaw SP 85 ul. Tomickiego PN EN Wyposażenie placów zabaw. Dodatkowe wymagania bezpieczeństwa i metod badań urządzeń kołyszących PN EN Wyposażenie placów zabaw. Wytyczne instalowania, sprawdzania, konserwacji i eksploatacji PN EN Nawierzchnie placów zabaw amortyzujące upadki. Wymagania bezpieczeństwa i metod badań PN EN /A1:2004 Nawierzchnie placów zabaw amortyzujące upadki. Wymagania bezpieczeństwa i metod badań Urządzenia powinny być mocowane zgodnie z wytycznymi producenta i oraz zgodnie z normą PN EN Producent dostarcza rysunki techniczne, schematy, instrukcje montażu i użytkowania, potrzebne także do konserwacji, napraw, oraz konkretne wytyczne do sprawdzenia elementów przed oddaniem do użytkowania. Plac zabaw powinien być systematycznie kontrolowany - kontrola funkcjonalności placu zabaw kilka razy w roku - kontrola przez oględziny różnych elementów placu zabaw przynajmniej raz w roku Dokładne wytyczne kontrolowania placów zabaw podane są w normie PN EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metod badań PN EN Wyposażenie placów zabaw. Wytyczne instalowania, sprawdzania, konserwacji i eksploatacji. Do których należy się stosować.
