1 SPAN-PROJEKT PROJEKT TECHNICZNY PLACU ZABAW PRZY ZESPOLE SZKOLNO-PRZEDSZKOLNYM NR 3 PRZY UL. GRZEGORZKA 4 W KATOWICACH Przedmiot opracowania: Plac zabaw przy Zespole Szkolno-Przedszkolnym nr 3, przy ul. Grzegorzka 4 w Katowicach. Lokalizacja : Działka nr 441/59, ul. Grzegorzka 4, Katowice. Autorzy opracowania : mgr inż. arch. Marcin Siwy upr. bud. 52/03/SLOKK/II. inż. Kazimierz Jabłoński upr. bud. o spec. konstr. - bud. bez ograniczeń nr 4/2000. Inwestor: Zespół Szkolno-Przedszkolny nr 3, ul Grzegorzka 4, Katowice. KATOWICE, CZERWIEC 2011 roku

2 SPIS ZAWARTOŚCI: I. Część opisowa. 1. Lokalizacja placu zabaw. 2. Przedmiot i cel opracowania. 3. Charakterystyka obiektu i zagospodarowanie terenu-stan istniejący. 4. Charakterystyka obiektu i zagospodarowanie terenu-stan projektowany. 5. Elementy małej architektury. 6. Materiały. 7. Wykorzystane urządzenia i zestawy. 8. Oświadczenie projektantów. 9. Kserokopia uprawnień wraz z zaświadczeniem o przynależności do Śląskiej Okręgowej Izby Budownictwa osób projektujących. II. Część graficzna. Rysunek nr 1 Mapka lokalizacyjna w mieście. Rysunek nr 2 Zagospodarowanie terenu z urządzeniami zabawowymi. Rysunek nr 3 Plansza wymiarowa. Rysunek nr 4 Przekroje typowe. Karty katalogowe urządzeń zabawowych. III. Część fotograficzna. Zdjęcie nr 1 Boisko poliuretanowe widok od strony szkoły. Zdjęcie nr 2 Chodnik komunikacyjny wzdłuż budynku szkoły. Zdjęcie nr 3 Miejsce usytuowania placu zabaw, widok od strony boiska. Zdjęcie nr 4 Miejsce usytuowania placu zabaw - widok ogólny. Zdjęcie nr 5 Chodniki komunikacyjny- do zachowania, wzdłuż projektowanego placu zabaw.

3 I. CZĘŚĆ OPISOWA. 1. Lokalizacja placu zabaw. Przedmiotowy plac zabaw zlokalizowany jest przy Zespole Szkolno Przedszkolnym nr 3 przy ul. Grzegorzka 4 w Katowicach na działce nr 441/59. Teren placu przylega do głównego ciągu komunikacyjnego przebiegającego wzdłuż tylnej części szkoły. W bezpośrednim sąsiedztwie placu znajduje się boisko wielofunkcyjne z nawierzchnią poliuretanową. Wzdłuż ogrodzenia od strony północnej placu znajduję się zieleń w postaci drzew i krzewów. 2. Przedmiot i cel opracowania. Przedmiotem opracowania jest uporządkowanie i zagospodarowanie terenu wyznaczonego przez Dyrekcję Zespołu Szkolno-Przedszkolnego nr 3 w Katowicach, urządzeniami sportowo-rekreacyjnymi oraz zabawowymi, z przeznaczeniem go na strefę placu zabaw, w ramach Programu Ministerstwa Edukacji Narodowej Radosna Szkoła na lata W projekcie uwzględniono sugestie Inwestora w zakresie rodzaju sprzętu z możliwością jego wykorzystania przez poszczególne grupy dzieci i młodzieży. 3. Charakterystyka obiektu i zagospodarowanie terenu-stan istniejący. Obecnie jest to teren trawiasty, płaski, oddalony od budynków mieszkalnych i użyteczności publicznej, wolny od zabudowy oraz elementów małej architektury. Na przedmiotowym terenie znajdują się chodniki z kostki brukowej i z płytek betonowych. Od strony południowej placu znajduje się chodnik z płytek betonowych o szerokości około 2 m. Na przedmiotowym terenie nie ma przeszkód terenowych. Urządzenia i instalacje podziemne znajdują się poza projektowanym placem zabaw. Cały teren szkoły jest ogrodzony i zabezpieczony przed osobami postronnymi. 4. Charakterystyka obiektu i zagospodarowanie terenu-stan projektowany. Projekt przewiduje zagospodarowanie przedmiotowego terenu urządzeniami umożliwiającymi ćwiczenia ruchowe oraz gry i zabawy angażujące fizyczność dziecka, w myśl wytycznych programu Radosna Szkoła. Wszystkie zastosowane urządzenia spełniają

4 wymogi norm PN-EN 1176:2009 i mogą być wykorzystane przez najmłodszych, bez obaw o ich bezpieczeństwo. W myśl wytycznych programu inwestycyjnego, urządzenia usytuowano na powierzchni bezpiecznej, umożliwiającej dostęp osobom niepełnosprawnym ruchowo. Lokalizacja projektowanych urządzeń zabawowych oraz elementów małej architektury została zatwierdzona przez Inwestora i nie koliduje z siecią instalacji podziemnych. Przy zabudowie przedmiotowego placu przyjęto wykorzystanie istniejących chodników z kostki brukowej. W przypadku wykorzystania kręgu z kostki brukowej założono rozbiórkę części kostki w miejscu usytuowania stołów z krzesłami do gry w szachy i wykonania fundamentów pod stoły. Dla oddzielenia boiska poliuretanowego od placu zabaw przyjęto zastosowanie piłkochwytów w postaci słupków stalowych na wysokość 5 m z profilu skrzynkowego 80x80x4 mm(stalowy ocynkowane lakierowany proszkowo) z rozciągniętą siatką poliestrową w kolorze zielonym o oczku 10 x 10 cm grubości 3,5 mm. Dla oddzielenia placu zabaw od pozostałej części zaprojektowano ogrodzenie z siatki stalowej ocynkowanej plecionej powlekanej na wysokość 1 m. Ogrodzenie wyposażone w furtkę stalową o szerokości 1,2 m. Słupki stalowe ocynkowane lakierowane proszkowo o średnicy 70 mm. Całość ogrodzenia w kolorze zielonym. 5. Elementy małej architektury. Plac zabaw: Zestaw integracyjny Jacuś Huśtawka podwójna Huśtawka ważka Auto na sprężynie Konik na sprężynie Piesek na sprężynie Urządzenia sportowo-rekreacyjne: Urządzenie linowe Bunkier Stół do gry w szachy z siedziskami drewnianymi z oparciem Urządzenia towarzyszące Regulamin placu zabaw Ławki z oparciem Kosz na śmieci

5 6. Materiały. Zaproponowano zestawy i urządzenia zabawowe wykonane z drewna potrójnie klejonego kl. C 24 w kolorze soczystej zieleni. Elementy dekoracyjne i barierki należy wykonać z HDPE o gr. 12 mm w kolorze żółty lub czerwonym. Elementy pionowe drewniane zakończone od góry plastikowym kapturkiem, podobnie jak metalowe. Do łączenia elementów powinno stosować się śruby maszynowe ocynkowane. Wszystkie połączenia śrubowe winny być zasłonięte zaślepkami dwuczęściowymi, a tam gdzie jest to niemożliwe nakrętki wystające należy zakryć plastikowymi zaślepkami zgodnie z norma PN-EN Drewniane elementy konstrukcyjne kotwione w ziemi należy zabezpieczyć przed wilgocią z podłoża poprzez zastosowanie marek stalowych ocynkowanych za pomocą betonu klasy B-15 lub lepszego, jeżeli urządzenie wymaga (np. urządzenie wysokie i dynamiczne). Konstrukcja stopy stalowej-tak zwanej marki to blacha stalowa ocynkowana w połączeniu z pionową rurą wykonana zgodnie z dokumentacją urządzenia. Elementy urządzeń zabawowych powinny być ocynkowane, a elementy przeznaczone do chwytania rączkami dodatkowo malowane proszkowo w kolorze czerwonym. Łańcuchy do huśtawek powinny być kalibrowane 6 mm i wykonane ze stali nierdzewnej. 7. Wykorzystane urządzenia i zestawy. W projekcie wykorzystano następujące urządzenia i zestawy: ZESTAW ZABAWOWY JACUŚ - Gabaryty urządzenia 11,72m x 9,66m - Strefa funkcjonowania 13,22m x 10,76m - Wysokość maksymalna 3,95m - Wysokość podestów 0,30m, 1,36m - Głębokość posadowienia - 0,60m - Wysokość upadkowa 1,36m - Wykonana zgodnie z PN-EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. - Drewno konstrukcyjne sosnowe klejone 90/90mm malowane farbami impregnacyjno-dekoracyjnymi typu lakierobejca Drewnochron w kolorze soczystej zieleni - Konstrukcja dachu wykonana z rurek stalowych wypełnienia z HDPE - Podesty i trapy wejściowe drewniane z desek impregnowanych niemalowanych - Jako zabezpieczenia dodatkowo rurki stalowe, płaskownik, blacha - Mostek łukowy wykonany jest z profilu zimnogiętego wygiętego w formie łuku i ocynkowanego do niego mocuje się deski z podestu, jako zabezpieczenia boczne stosuje się barierki łukowe pełne wykonane z profilu zimnogiętego ocynkowane i pomalowane proszkowo do nich mocuje się HDPE, lub ażurowe wykonane z dwóch wygiętych po łuku rurek połączonych ze sobą płaskownikiem całość ocynkowana i dodatkowo pomalowana proszkowo - Balkonik ozdobny wykonany z rurek, płaskownika, blachy i sklejki

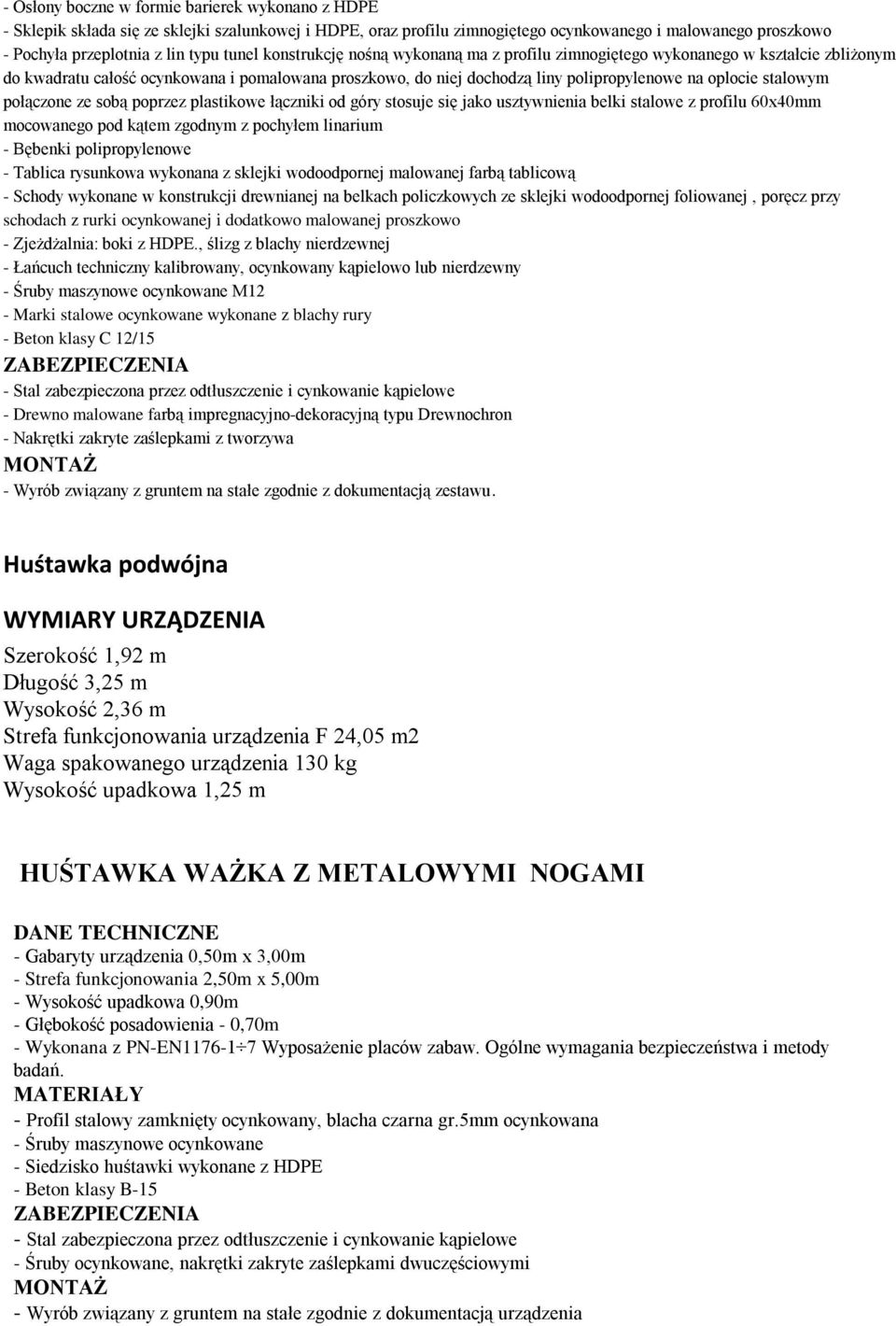

6 - Osłony boczne w formie barierek wykonano z HDPE - Sklepik składa się ze sklejki szalunkowej i HDPE, oraz profilu zimnogiętego ocynkowanego i malowanego proszkowo - Pochyła przeplotnia z lin typu tunel konstrukcję nośną wykonaną ma z profilu zimnogiętego wykonanego w kształcie zbliżonym do kwadratu całość ocynkowana i pomalowana proszkowo, do niej dochodzą liny polipropylenowe na oplocie stalowym połączone ze sobą poprzez plastikowe łączniki od góry stosuje się jako usztywnienia belki stalowe z profilu 60x40mm mocowanego pod kątem zgodnym z pochyłem linarium - Bębenki polipropylenowe - Tablica rysunkowa wykonana z sklejki wodoodpornej malowanej farbą tablicową - Schody wykonane w konstrukcji drewnianej na belkach policzkowych ze sklejki wodoodpornej foliowanej, poręcz przy schodach z rurki ocynkowanej i dodatkowo malowanej proszkowo - Zjeżdżalnia: boki z HDPE., ślizg z blachy nierdzewnej - Łańcuch techniczny kalibrowany, ocynkowany kąpielowo lub nierdzewny - Śruby maszynowe ocynkowane M12 - Marki stalowe ocynkowane wykonane z blachy rury - Beton klasy C 12/15 - Stal zabezpieczona przez odtłuszczenie i cynkowanie kąpielowe - Drewno malowane farbą impregnacyjno-dekoracyjną typu Drewnochron - Nakrętki zakryte zaślepkami z tworzywa - Wyrób związany z gruntem na stałe zgodnie z dokumentacją zestawu. Huśtawka podwójna WYMIARY URZĄDZENIA Szerokość 1,92 m Długość 3,25 m Wysokość 2,36 m Strefa funkcjonowania urządzenia F 24,05 m2 Waga spakowanego urządzenia 130 kg Wysokość upadkowa 1,25 m HUŚTAWKA WAŻKA Z METALOWYMI NOGAMI - Gabaryty urządzenia 0,50m x 3,00m - Strefa funkcjonowania 2,50m x 5,00m - Wysokość upadkowa 0,90m - Głębokość posadowienia - 0,70m - Wykonana z PN-EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. - Profil stalowy zamknięty ocynkowany, blacha czarna gr.5mm ocynkowana - Śruby maszynowe ocynkowane - Siedzisko huśtawki wykonane z HDPE - Beton klasy B-15 - Stal zabezpieczona przez odtłuszczenie i cynkowanie kąpielowe - Śruby ocynkowane, nakrętki zakryte zaślepkami dwuczęściowymi - Wyrób związany z gruntem na stałe zgodnie z dokumentacją urządzenia

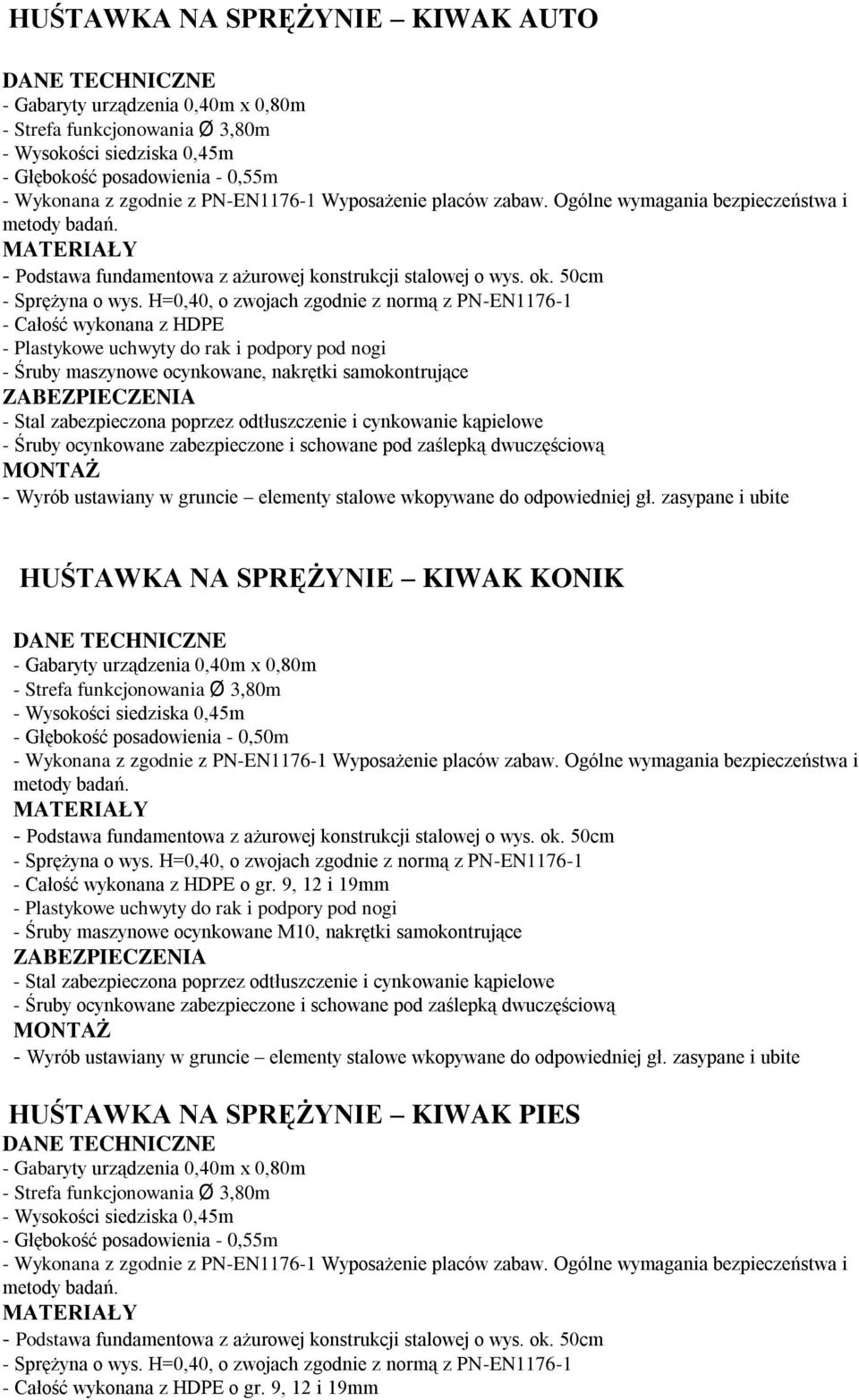

7 HUŚTAWKA NA SPRĘŻYNIE KIWAK AUTO - Gabaryty urządzenia 0,40m x 0,80m - Strefa funkcjonowania Ø 3,80m - Wysokości siedziska 0,45m - Głębokość posadowienia - 0,55m - Wykonana z zgodnie z PN-EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. - Podstawa fundamentowa z ażurowej konstrukcji stalowej o wys. ok. 50cm - Sprężyna o wys. H=0,40, o zwojach zgodnie z normą z PN-EN Całość wykonana z HDPE - Plastykowe uchwyty do rak i podpory pod nogi - Śruby maszynowe ocynkowane, nakrętki samokontrujące - Stal zabezpieczona poprzez odtłuszczenie i cynkowanie kąpielowe - Śruby ocynkowane zabezpieczone i schowane pod zaślepką dwuczęściową - Wyrób ustawiany w gruncie elementy stalowe wkopywane do odpowiedniej gł. zasypane i ubite HUŚTAWKA NA SPRĘŻYNIE KIWAK KONIK - Gabaryty urządzenia 0,40m x 0,80m - Strefa funkcjonowania Ø 3,80m - Wysokości siedziska 0,45m - Głębokość posadowienia - 0,50m - Wykonana z zgodnie z PN-EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. - Podstawa fundamentowa z ażurowej konstrukcji stalowej o wys. ok. 50cm - Sprężyna o wys. H=0,40, o zwojach zgodnie z normą z PN-EN Całość wykonana z HDPE o gr. 9, 12 i 19mm - Plastykowe uchwyty do rak i podpory pod nogi - Śruby maszynowe ocynkowane M10, nakrętki samokontrujące - Stal zabezpieczona poprzez odtłuszczenie i cynkowanie kąpielowe - Śruby ocynkowane zabezpieczone i schowane pod zaślepką dwuczęściową - Wyrób ustawiany w gruncie elementy stalowe wkopywane do odpowiedniej gł. zasypane i ubite HUŚTAWKA NA SPRĘŻYNIE KIWAK PIES - Gabaryty urządzenia 0,40m x 0,80m - Strefa funkcjonowania Ø 3,80m - Wysokości siedziska 0,45m - Głębokość posadowienia - 0,55m - Wykonana z zgodnie z PN-EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. - Podstawa fundamentowa z ażurowej konstrukcji stalowej o wys. ok. 50cm - Sprężyna o wys. H=0,40, o zwojach zgodnie z normą z PN-EN Całość wykonana z HDPE o gr. 9, 12 i 19mm

8 - Plastykowe uchwyty do rak i podpory pod nogi - Śruby maszynowe ocynkowane M10, nakrętki samokontrujące - Stal zabezpieczona poprzez odtłuszczenie i cynkowanie kąpielowe - Śruby ocynkowane zabezpieczone i schowane pod zaślepką dwuczęściową - Wyrób ustawiany w gruncie elementy stalowe wkopywane do odpowiedniej gł. zasypane i ubite ŁAWKA LAMBDA cm yjne drewno sosnowe klejone gr. 4 lub 5 cm zastosowaniem lazurów nadających dodatkowo kolor mocnione poprzez zastosowanie kątowników Stół do gry w szachy Konstrukcja wykonana z betonu B30, zbrojonego drutem Ø 8. Blat szlifowany i zaimpregnowany specjalnym lakierem. Obrzeża i narożniki okala aluminiowy profil o zaokrąglonych krawędziach. Siedziska wykonane z listew dębowych z oparciem. REGULAMIN PLACU ZABAW - Wymiary urządzenia 0,70m x 0,10m - Wysokość 2,09m - Głębokość posadowienia - 0,60m - Wykonana zgodnie z PN-EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metody badań. - Konstrukcja nośna z belek z drewna klejonego trójwarstwowo o przekroju 9/9cm malowane farbami impregnacyjno - dekoracyjnymi typu Drewkorn lub Drewnochron w kolorze soczystej zieleni - Sklejka wodoodporna szalunkowa o gr. 12 mm

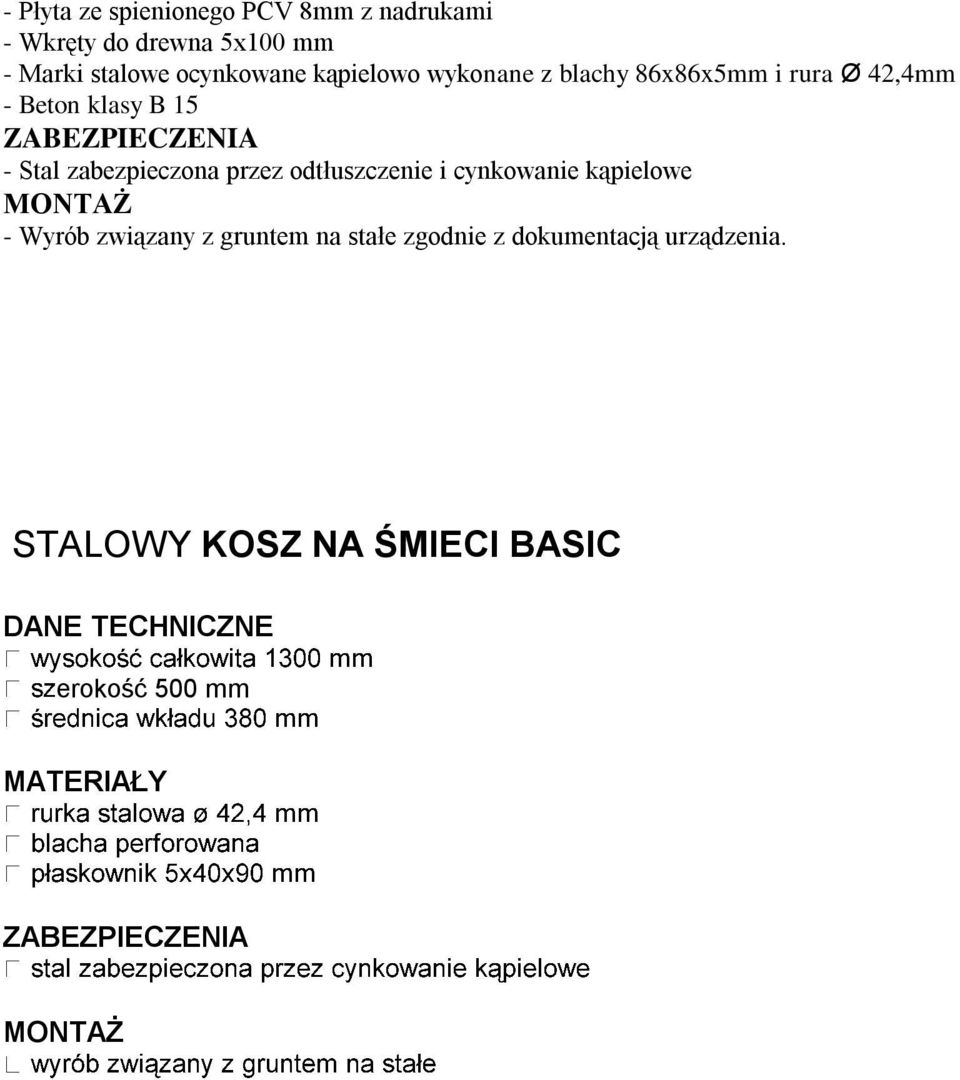

9 - Płyta ze spienionego PCV 8mm z nadrukami - Wkręty do drewna 5x100 mm - Marki stalowe ocynkowane kąpielowo wykonane z blachy 86x86x5mm i rura Ø 42,4mm - Beton klasy B 15 - Stal zabezpieczona przez odtłuszczenie i cynkowanie kąpielowe - Wyrób związany z gruntem na stałe zgodnie z dokumentacją urządzenia. STALOWY KOSZ NA ŚMIECI BASIC erokość 500 mm

10 W wszystkie urządzenia i zestawy powinny posiadać Certyfikaty zgodności z normą PN-EN 1176:2009, wydany przez akredytowaną jednostkę do spraw certyfikacji lub Oświadczenie o zgodności producenta. Jako nawierzchnię bezpieczną placu zabaw, zastosowano pole trawiaste, a przy urządzeniach o wysokości upadkowej większej niż 180 cm zastosowano nawierzchnię syntetyczną w postaci wylewanej nawierzchni poliuretanowej na podbudowie z kruszywa w kolorze pomarańczowym- RAL 2011, natomiast dla alejek w kolorze niebieski- RAL Jako obrzeże zastosowano krawężniki betonowe 6 x 30 x 100 cm, fazowane od góry.

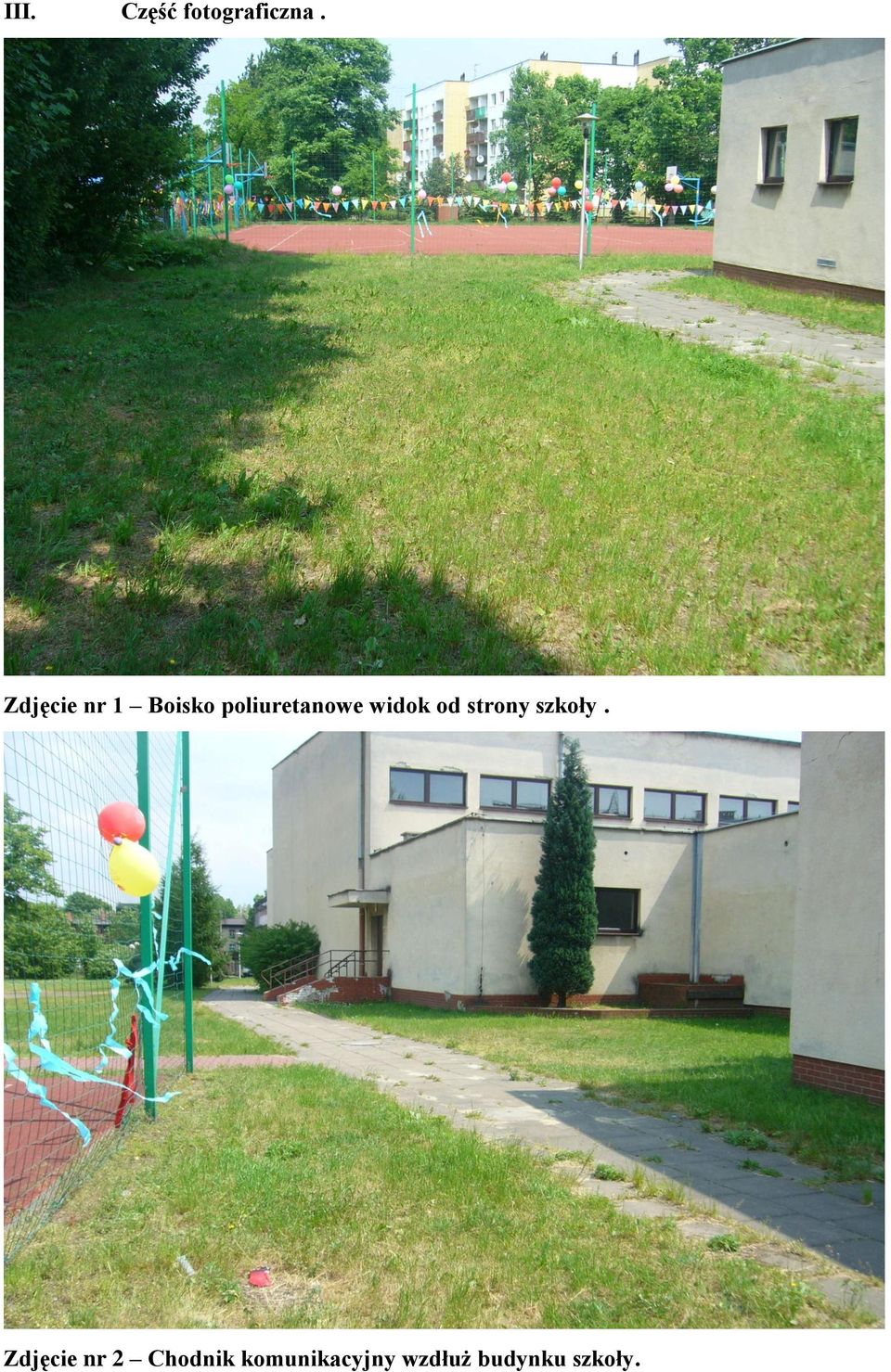

11 III. Część fotograficzna. Zdjęcie nr 1 Boisko poliuretanowe widok od strony szkoły. Zdjęcie nr 2 Chodnik komunikacyjny wzdłuż budynku szkoły.

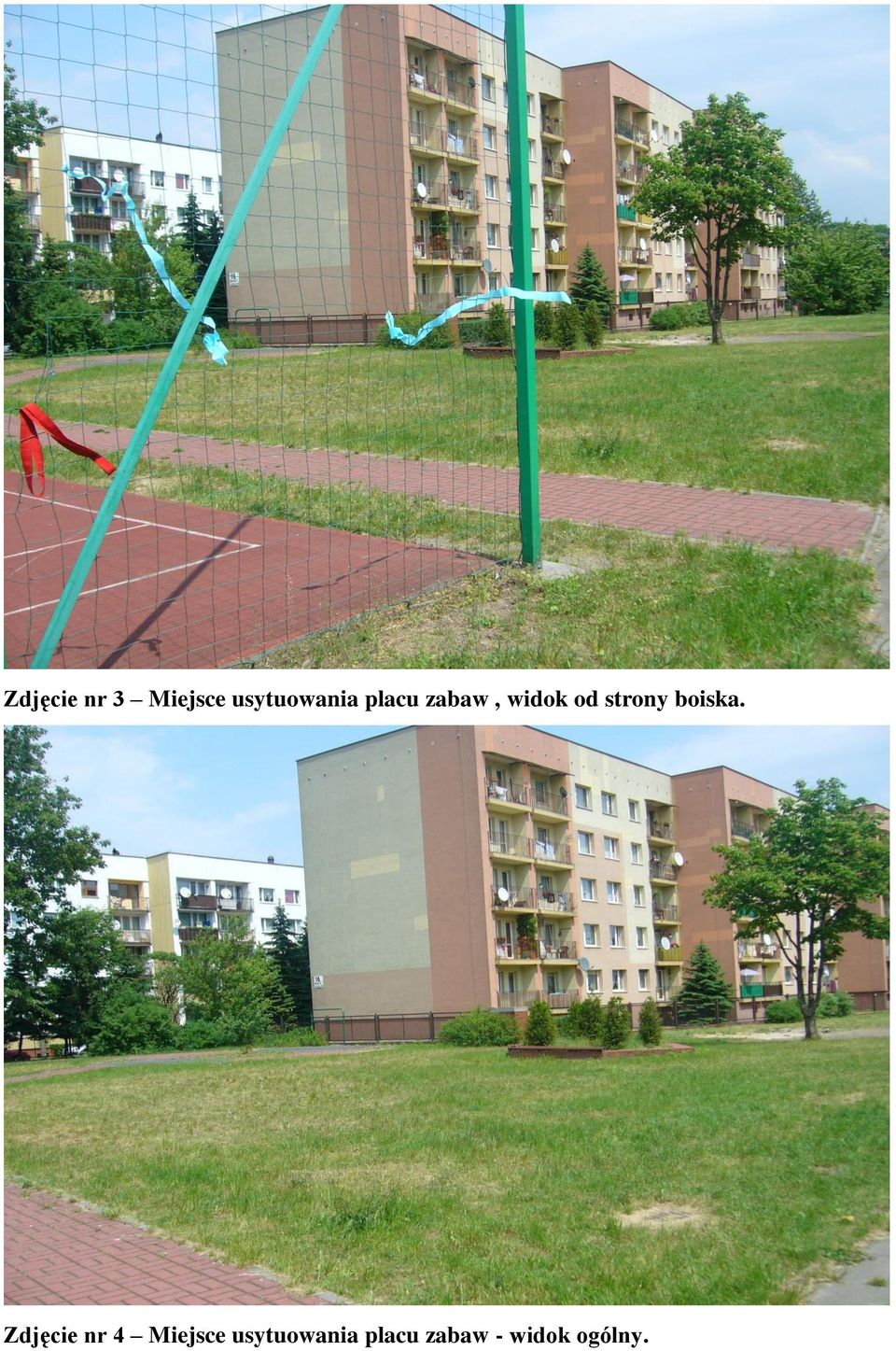

12 Zdjęcie nr 3 Miejsce usytuowania placu zabaw, widok od strony boiska. Zdjęcie nr 4 Miejsce usytuowania placu zabaw - widok ogólny.

13 Zdjęcie nr 5 Chodniki komunikacyjny- do zachowania, wzdłuż projektowanego placu zabaw.
