1 Rozwiązania xwdm Gdzie stosować, kiedy warto, jakie są możliwości Marcin Bała

2 Agenda Dlaczego stosować? Gdzie stosować? Co można przesłać?

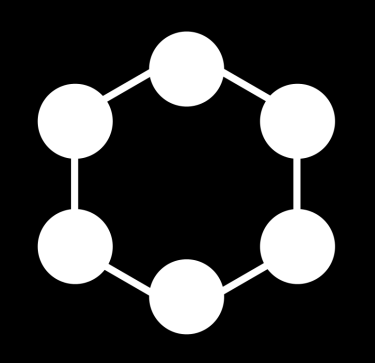

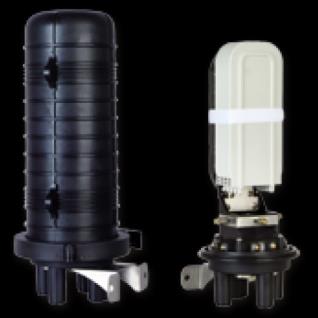

3 Dlaczego warto stosować rozwiązania xwdm? Awaryjność Łatwe łączenie Instalacja w mufach Nie wymaga zasilania Topologia pierścienia

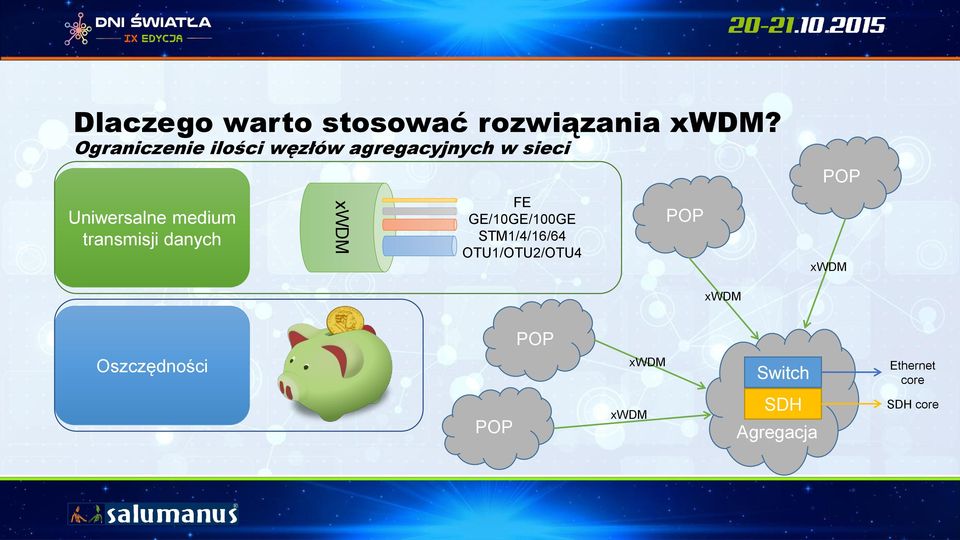

4 Dlaczego warto stosować rozwiązania xwdm? Ograniczenie ilości węzłów agregacyjnych w sieci Uniwersalne medium transmisji danych xwdm FE GE/10GE/100GE STM1/4/16/64 OTU1/OTU2/OTU4 POP POP xwdm xwdm POP Oszczędności xwdm Switch Ethernet core POP xwdm SDH Agregacja SDH core

transmisji danych xwdm FE GE/10GE/100GE STM1/4/16/64 OTU1/OTU2/OTU4

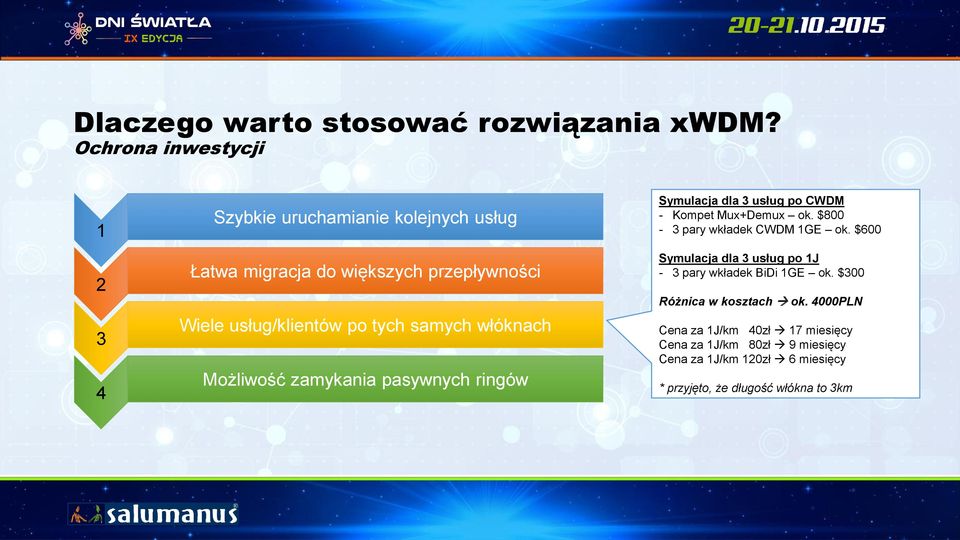

5 Dlaczego warto stosować rozwiązania xwdm? Ochrona inwestycji Szybkie uruchamianie kolejnych usług Łatwa migracja do większych przepływności Wiele usług/klientów po tych samych włóknach Możliwość zamykania pasywnych ringów Symulacja dla 3 usług po CWDM - Kompet Mux+Demux ok. $800-3 pary wkładek CWDM 1GE ok. $600 Symulacja dla 3 usług po 1J - 3 pary wkładek BiDi 1GE ok. $300 Różnica w kosztach ok. 4000PLN Cena za 1J/km 40zł 17 miesięcy Cena za 1J/km 80zł 9 miesięcy Cena za 1J/km 120zł 6 miesięcy * przyjęto, że długość włókna to 3km

samych włóknach Możliwość zamykania pasywnych ringów Symulacja dla 3 usług po CWDM - Kompet Mux+Demux ok.

tym więcej zarabiamy Kolejne usługi możemy uruchamiać

6 Dlaczego warto stosować rozwiązania xwdm? Ograniczenie kosztów po raz drugi Im więcej usług, tym więcej zarabiamy Kolejne usługi możemy uruchamiać szybko Kolejne usługi są tanie Kolejne usługi możemy uruchamiać sami

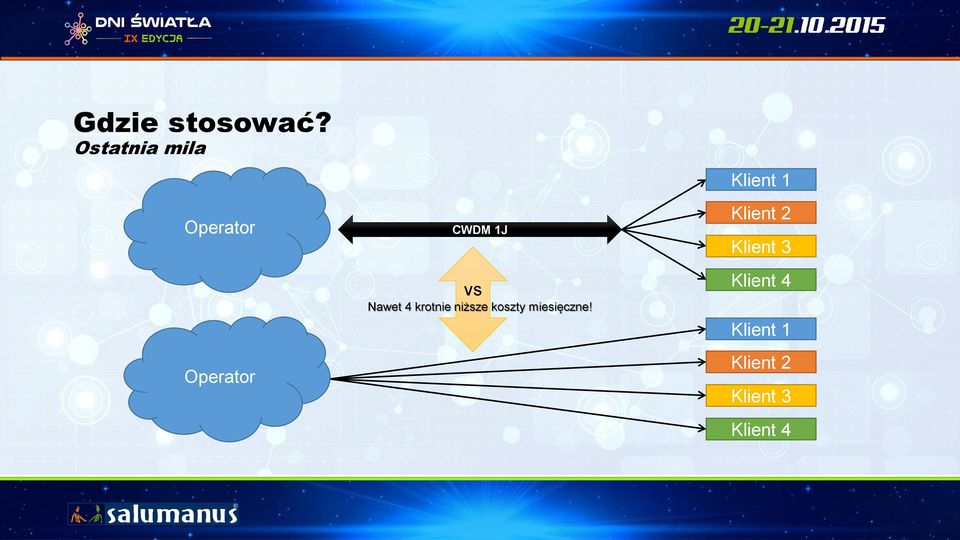

7 Gdzie stosować? Ostatnia mila Operator Operator CWDM 1J vs Nawet 4 krotnie niższe koszty miesięczne! Klient 1 Klient 2 Klient 3 Klient 4 Klient 1 Klient 2 Klient 3 Klient 4

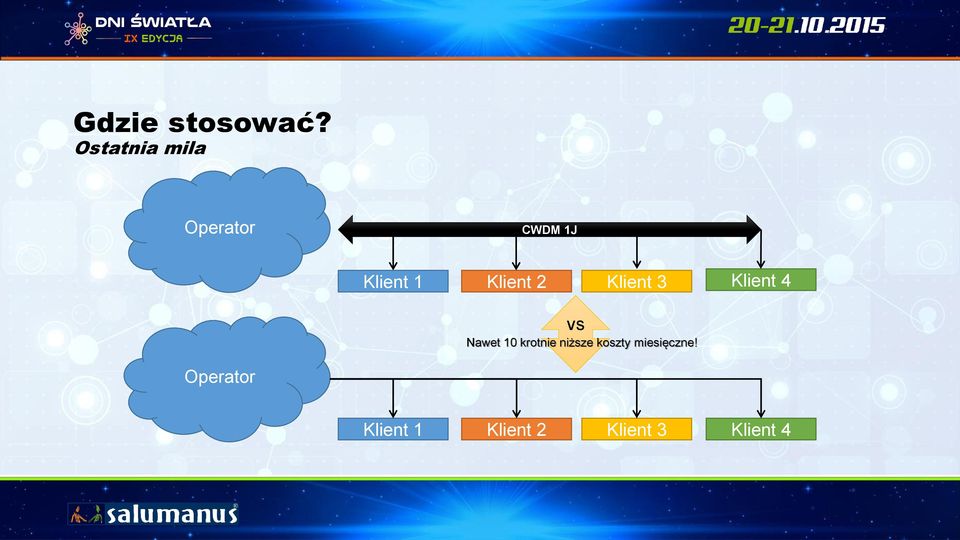

8 Gdzie stosować? Ostatnia mila Operator CWDM 1J Klient 1 Klient 2 Klient 3 Klient 4 vs Nawet 10 krotnie niższe koszty miesięczne! Operator Klient 1 Klient 2 Klient 3 Klient 4

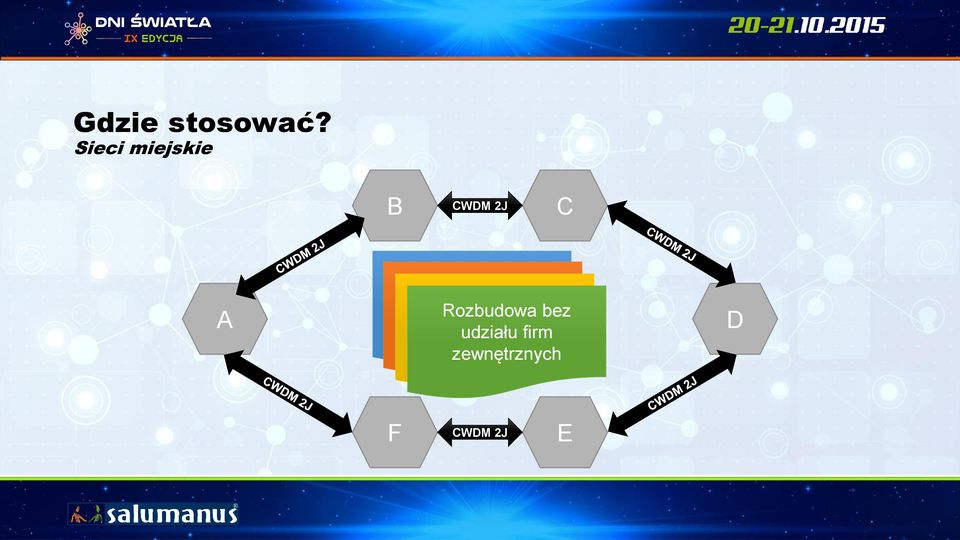

9 Gdzie stosować? Sieci miejskie B CWDM 2J C A Redundancja oparta Łatwość Łatwa o Rozbudowa sieć rozbudowa zwiększania 2J bez prędkości udziału firm zewnętrznych D F CWDM 2J E

10 Gdzie stosować? Sieci miejskie B CWDM 2J C Redundancja oparta o sieć 2J A Łatwa rozbudowa Łatwość zwiększania prędkości Rozbudowa bez udziału firm zewnętrznych D F CWDM 2J E

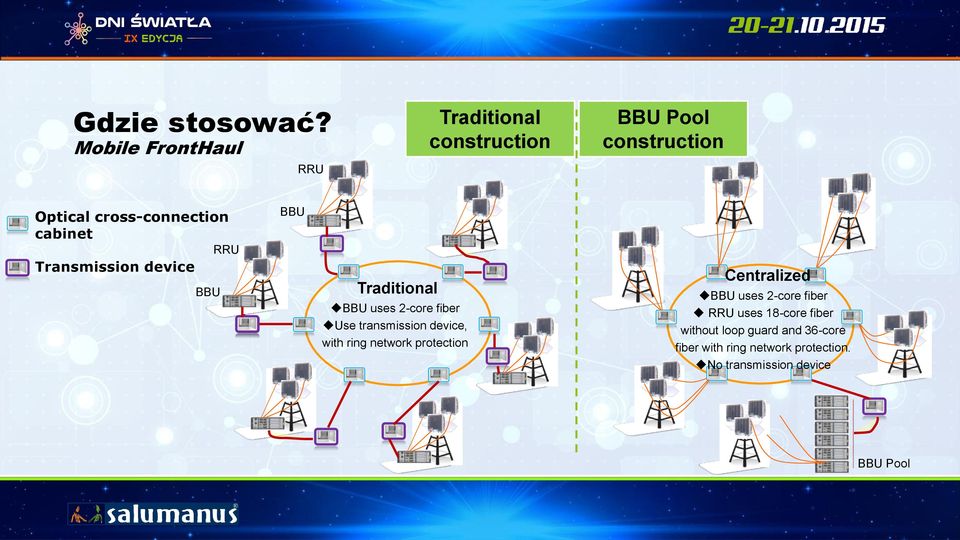

11 Gdzie stosować? Mobile FrontHaul RRU Traditional construction BBU Pool construction Optical cross-connection cabinet Transmission device BBU RRU BBU Traditional BBU uses 2-core fiber Use transmission device, with ring network protection Centralized BBU uses 2-core fiber RRU uses 18-core fiber without loop guard and 36-core fiber with ring network protection. No transmission device BBU Pool

cabinet Transmission device BBU RRU BBU Traditional BBU uses 2-core fiber Use transmission

12 Gdzie stosować? Mobile FrontHaul BBU Pool 9 lokalizacji, 18 włókien BBU Pool 9 lokalizacji, 6 włókien OADM-1 OADM-2 OADM-3 OADM-1 OADM-2 OADM-3 OADM-1 OADM-2 OADM-3

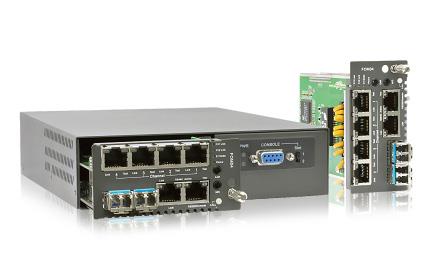

2 niezależne konwerter GE do SFP FRM220-MX210-2 strumienie GE

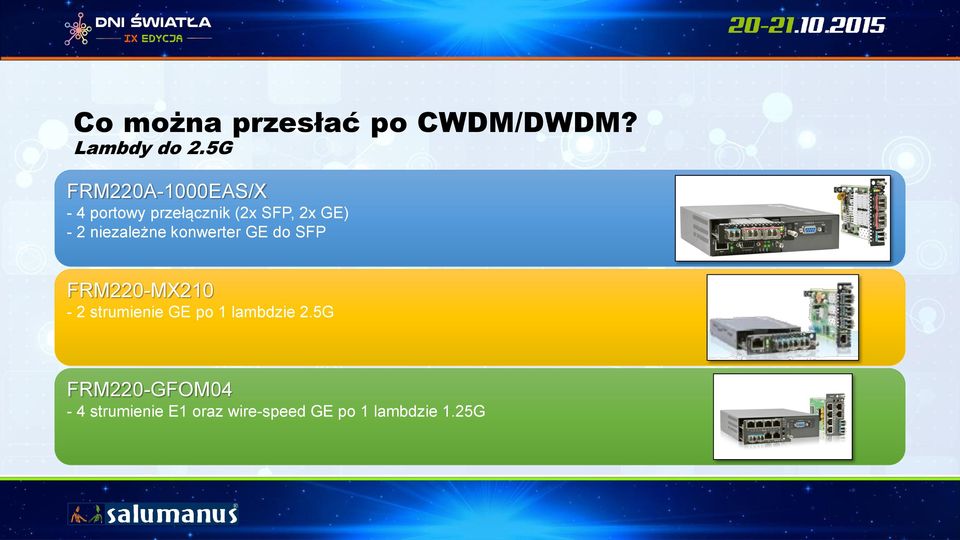

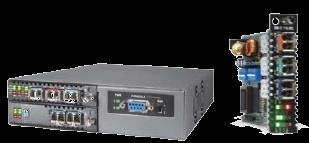

13 Co można przesłać po CWDM/DWDM? Lambdy do 2.5G FRM220A-1000EAS/X - 4 portowy przełącznik (2x SFP, 2x GE) - 2 niezależne konwerter GE do SFP FRM220-MX210-2 strumienie GE po 1 lambdzie 2.5G FRM220-GFOM04-4 strumienie E1 oraz wire-speed GE po 1 lambdzie 1.25G

Co można przesłać po CWDM/DWDM? Lambdy do 16G FRM220-2.

7Gbps - regeneracja 2R, dowolny strumień o przepływności 2Mbps~4.

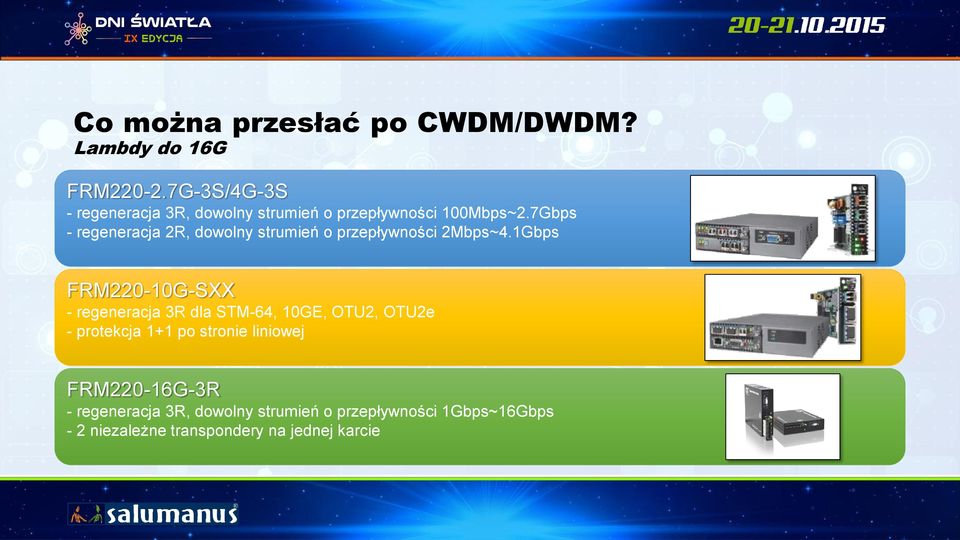

14 Co można przesłać po CWDM/DWDM? Lambdy do 16G FRM G-3S/4G-3S - regeneracja 3R, dowolny strumień o przepływności 100Mbps~2.7Gbps - regeneracja 2R, dowolny strumień o przepływności 2Mbps~4.1Gbps FRM220-10G-SXX - regeneracja 3R dla STM-64, 10GE, OTU2, OTU2e - protekcja 1+1 po stronie liniowej FRM220-16G-3R - regeneracja 3R, dowolny strumień o przepływności 1Gbps~16Gbps - 2 niezależne transpondery na jednej karcie

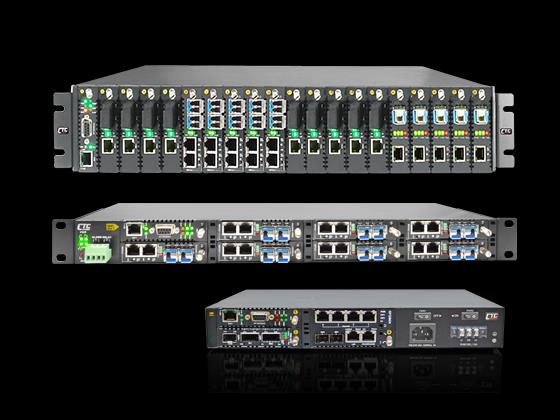

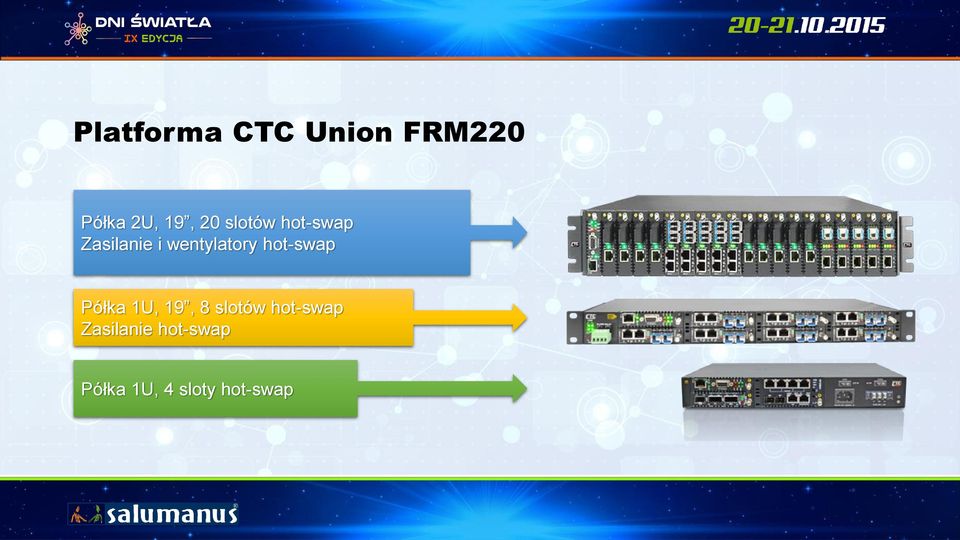

15 Platforma CTC Union FRM220 Półka 2U, 19, 20 slotów hot-swap Zasilanie i wentylatory hot-swap Półka 1U, 19, 8 slotów hot-swap Zasilanie hot-swap Półka 1U, 4 sloty hot-swap

16 Co można przesłać po CWDM/DWDM? Transpondery i Muxpondery AO2D 8x SFP any-rate do 2x XFP OTU2/OTU2e EM2D 16x GE SFP oraz 2x 10GE SFP+ do 2x XFP OTU2/OTU2e/10GE XD2D 2x XFP OTU2/OTU2e/10GE/STM-64 do 2x XFP OTU2/OTU2e OTU5 5 niezależny transponderów 0,6~11,1Gbps (CPRI, OBSAI, FC, ETHERNET, SDH)

16x GE SFP oraz 2x 10GE SFP+ do 2x XFP OTU2/OTU2e/10GE XD2D 2x XFP

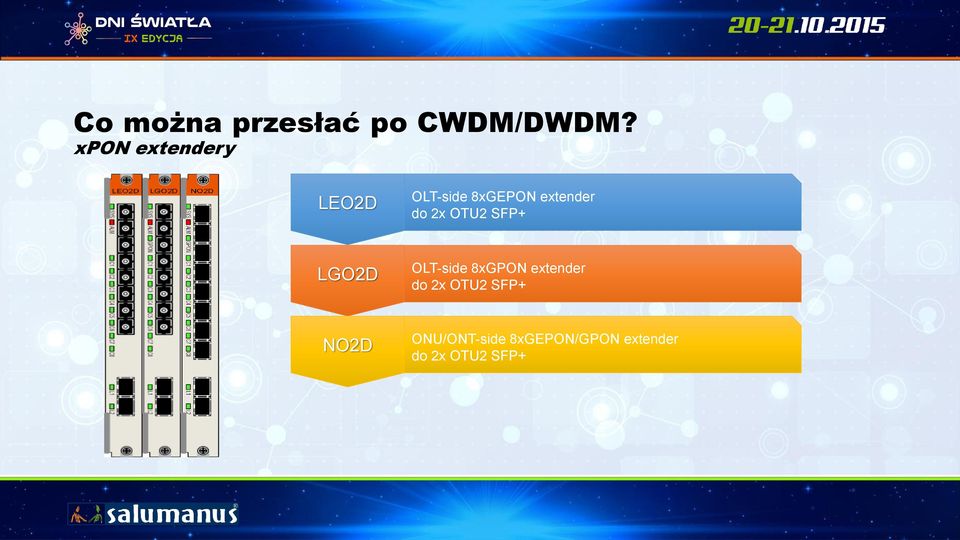

17 Co można przesłać po CWDM/DWDM? xpon extendery LEO2D OLT-side 8xGEPON extender do 2x OTU2 SFP+ LGO2D OLT-side 8xGPON extender do 2x OTU2 SFP+ NO2D ONU/ONT-side 8xGEPON/GPON extender do 2x OTU2 SFP+

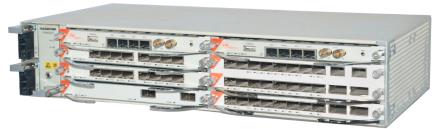

18 Platforma Raisecom itn8600 itn8600-ii Access and aggregate service into transmission network: Include CPRI(option1-7), FE/GE/10GE, STM1/4/16, FC1/2/4/8/10, GPON/EPON NXU System management, control and switching card NTU System management and control card

FE/GE/10GE, STM1/4/16, FC1/2/4/8/10, GPON/EPON NXU System

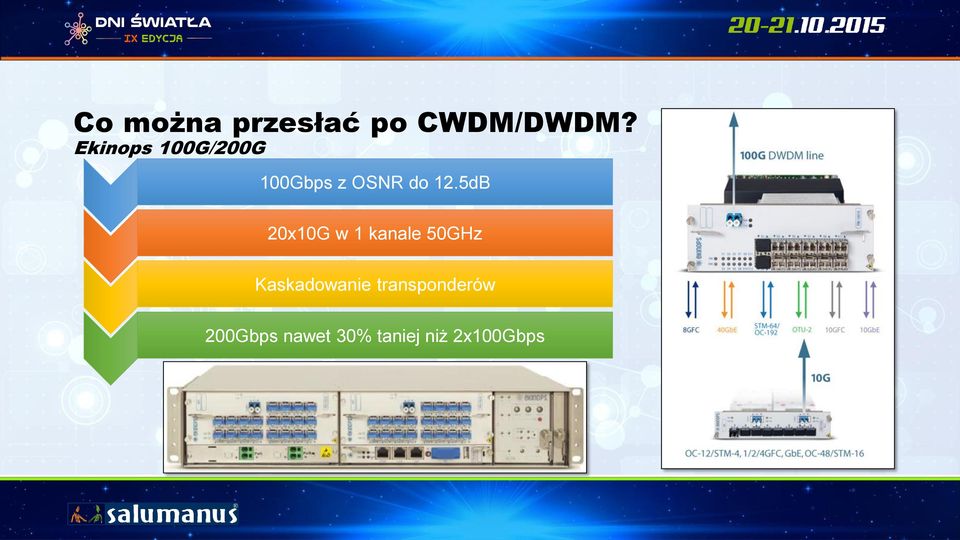

19 Co można przesłać po CWDM/DWDM? Ekinops 100G/200G 100Gbps z OSNR do 12.5dB 20x10G w 1 kanale 50GHz Kaskadowanie transponderów 200Gbps nawet 30% taniej niż 2x100Gbps

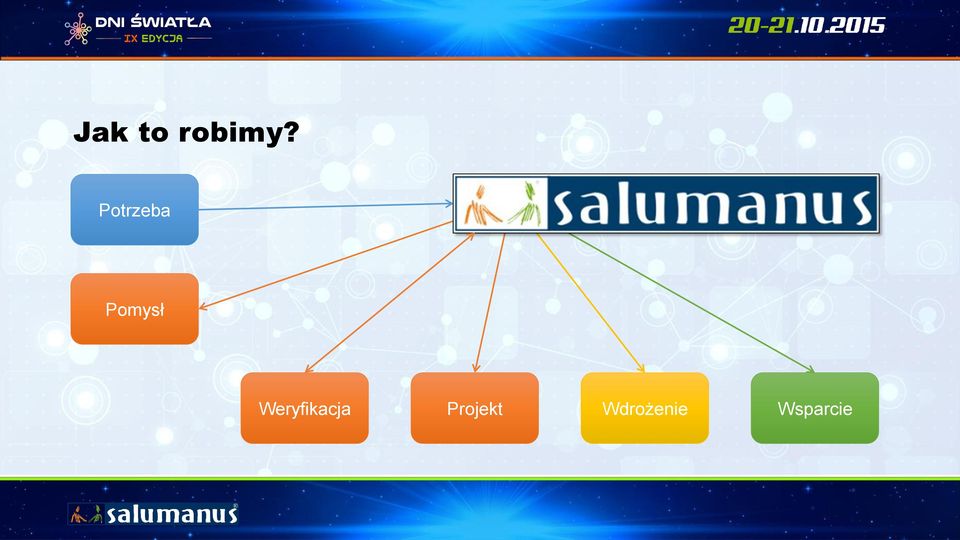

20 Jak to robimy? Potrzeba Pomysł Weryfikacja Projekt Wdrożenie Wsparcie
