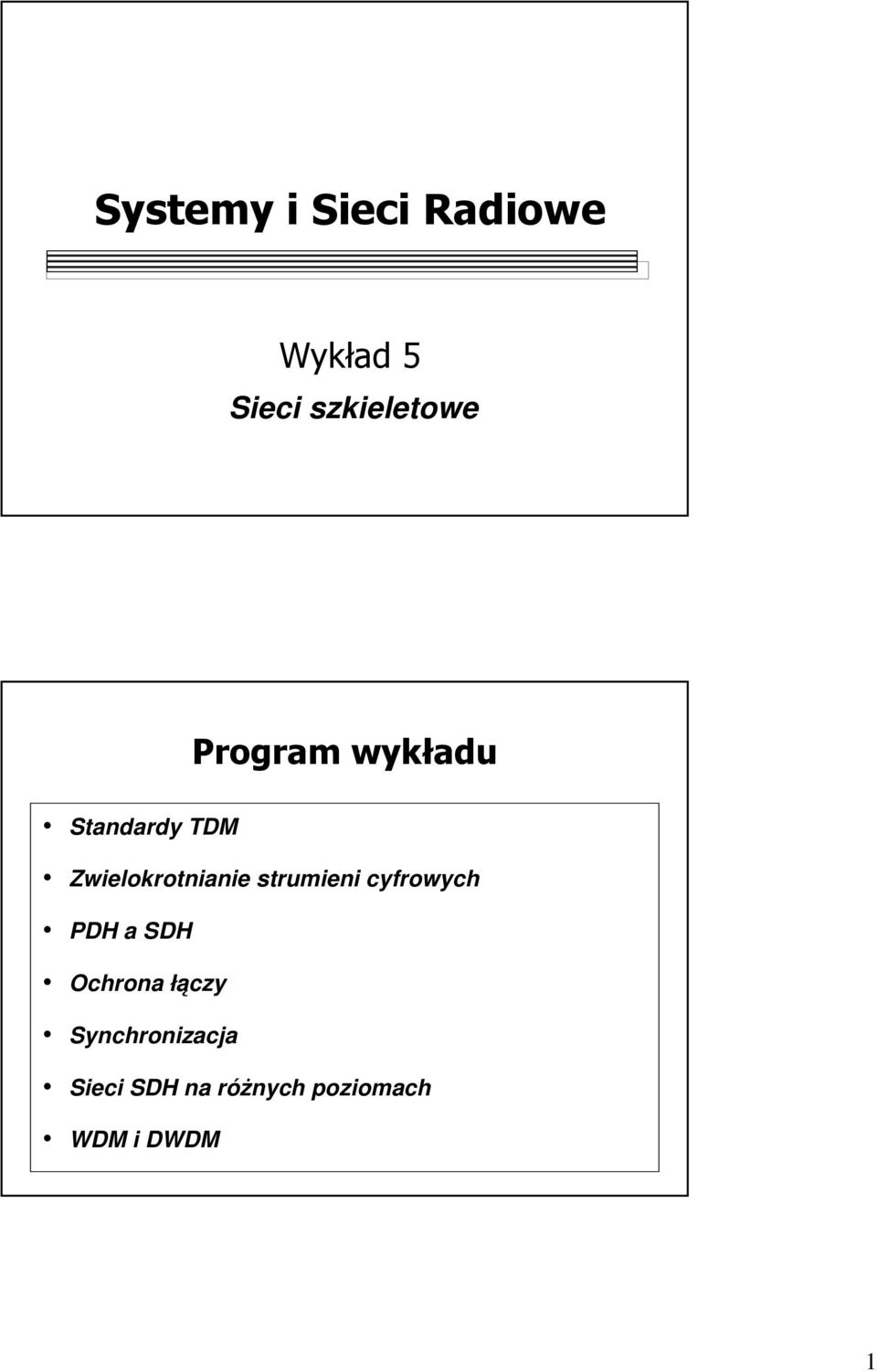

1 Systemy i Sieci Radiowe Wykład 5 Sieci szkieletowe Program wykładu Standardy TDM Zwielokrotnianie strumieni cyfrowych PDH a SDH Ochrona łączy Synchronizacja Sieci SDH na różnych poziomach WDM i DWDM 1

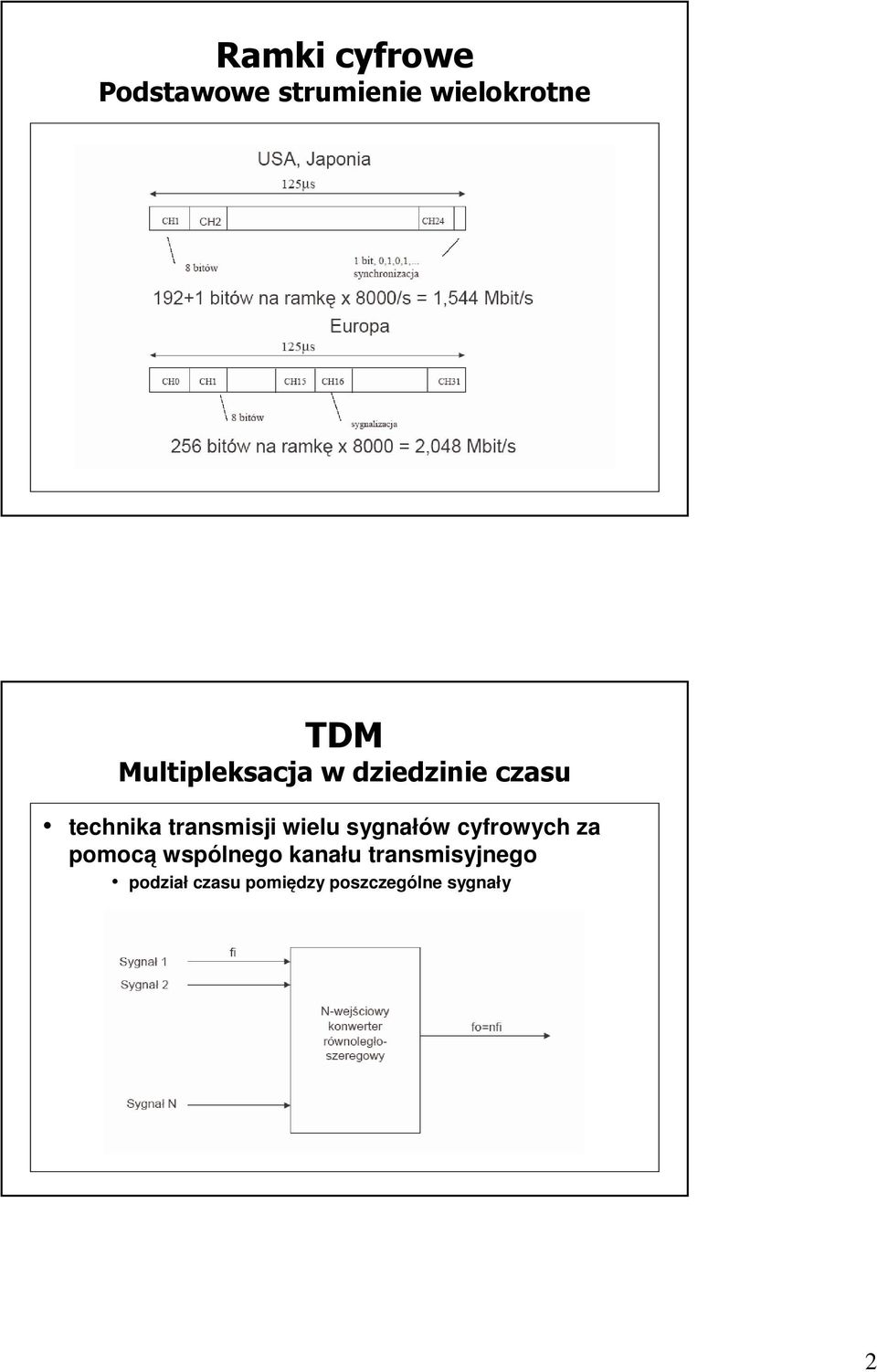

2 Ramki cyfrowe Podstawowe strumienie wielokrotne TDM Multipleksacja w dziedzinie czasu technika transmisji wielu sygnałów cyfrowych za pomocą wspólnego kanału transmisyjnego podział czasu pomiędzy poszczególne sygnały 2

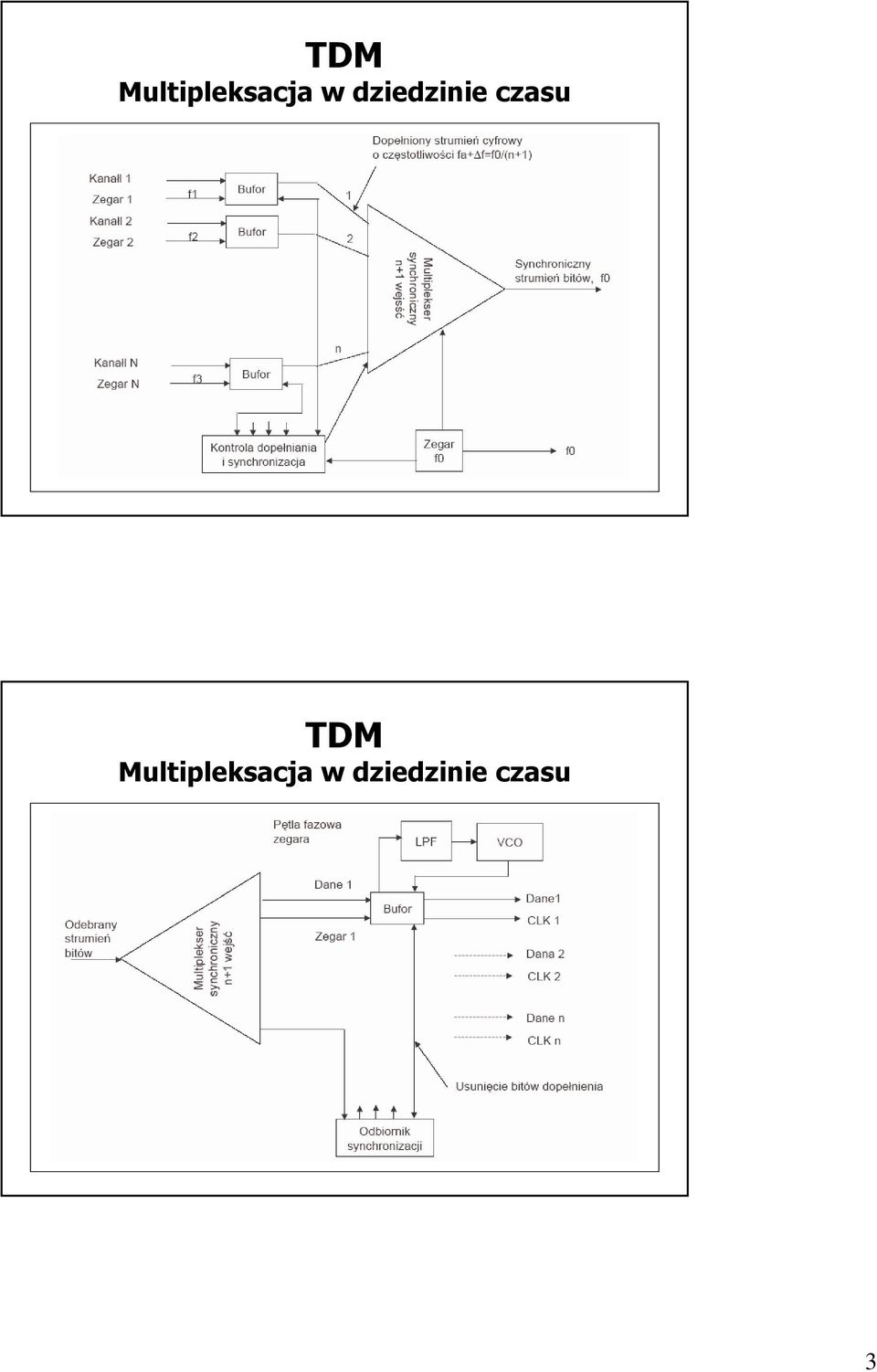

3 TDM Multipleksacja w dziedzinie czasu TDM Multipleksacja w dziedzinie czasu 3
4 PDH Systemy o hierarchii plezjochronicznej Multipleksacja strumieni danych z różnych źródeł problem synchronizacji Konieczna synchronizacja przed połączeniem strumieni dodawanie odpowiedniej liczby bitów dopełniających Usuwanie bitów dopełniających w procesie demultipleksacji. Ten sam problem na każdym poziomie multipleksacji. Operacja plezjochroniczna (prawie synchronicznej) systemy ją stosujące - systemy o hierarchii plezjochronicznej (PDH) PDH Hierarchia strumieni cyfrowych 4

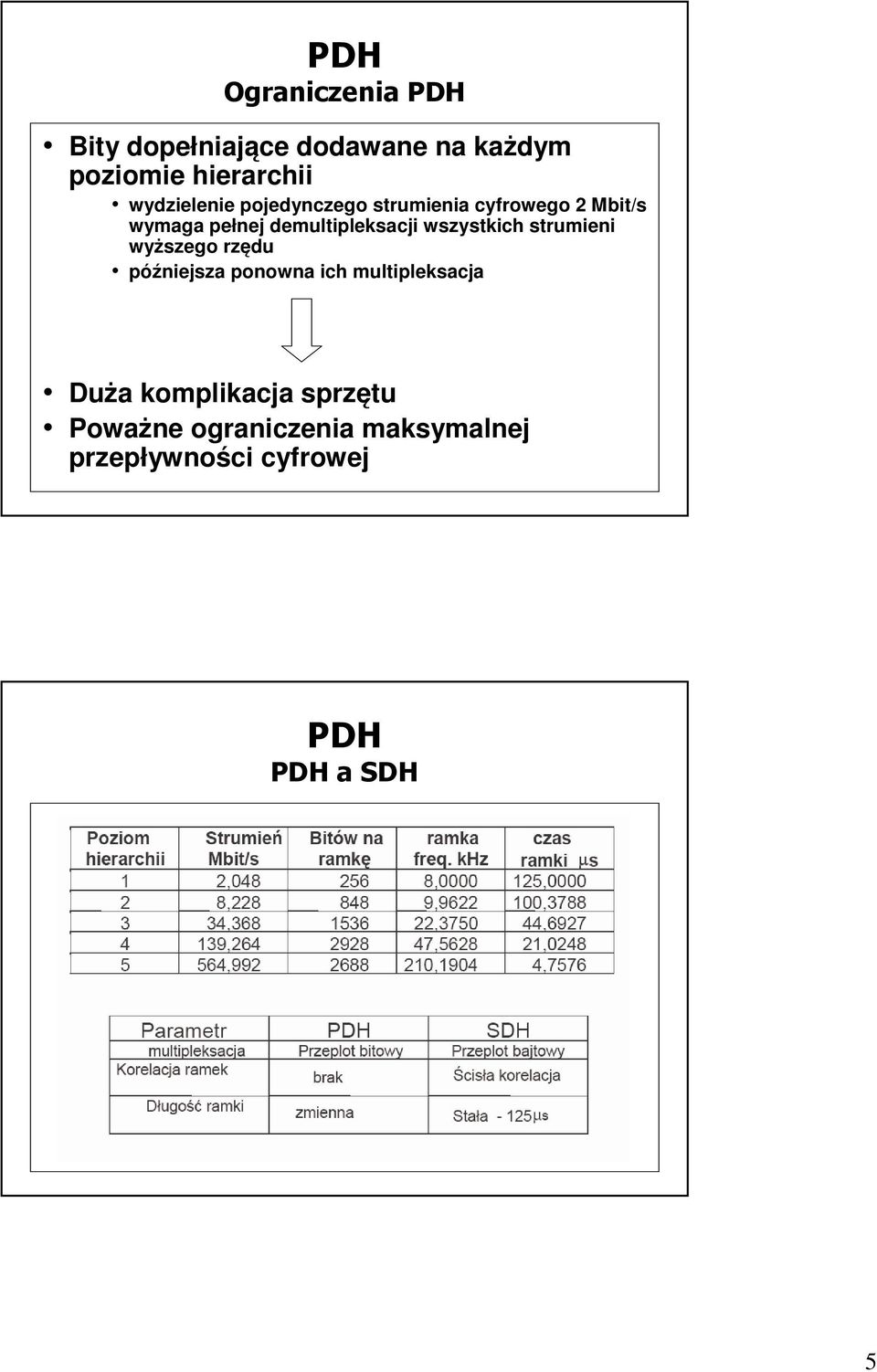

5 PDH Ograniczenia PDH Bity dopełniające dodawane na każdym poziomie hierarchii wydzielenie pojedynczego strumienia cyfrowego 2 Mbit/s wymaga pełnej demultipleksacji wszystkich strumieni wyższego rzędu późniejsza ponowna ich multipleksacja Duża komplikacja sprzętu Poważne ograniczenia maksymalnej przepływności cyfrowej PDH PDH a SDH 5

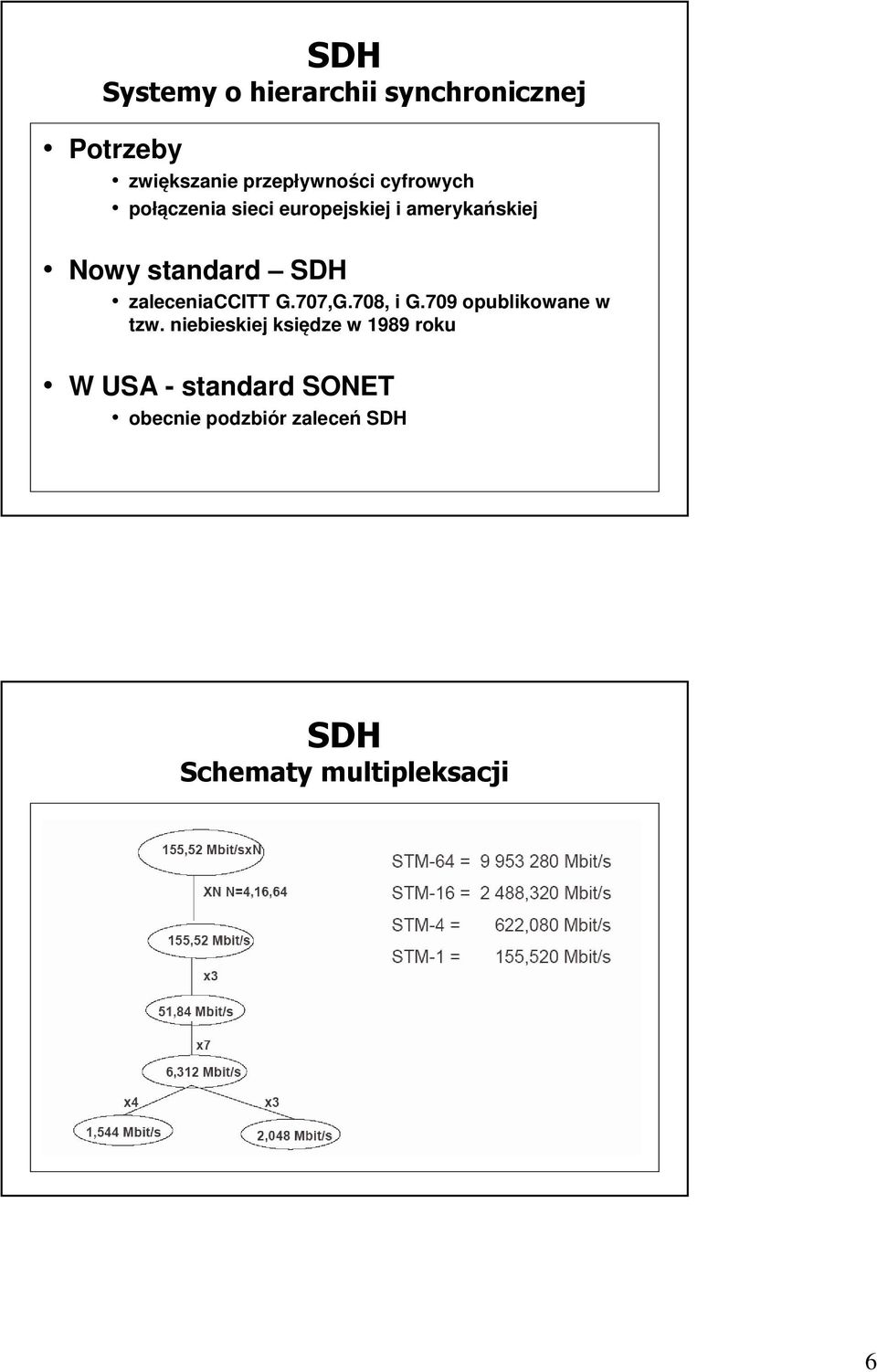

6 SDH Systemy o hierarchii synchronicznej Potrzeby zwiększanie przepływności cyfrowych połączenia sieci europejskiej i amerykańskiej Nowy standard SDH zaleceniaccitt G.707,G.708, i G.709 opublikowane w tzw. niebieskiej księdze w 1989 roku W USA - standard SONET obecnie podzbiór zaleceń SDH SDH Schematy multipleksacji 6

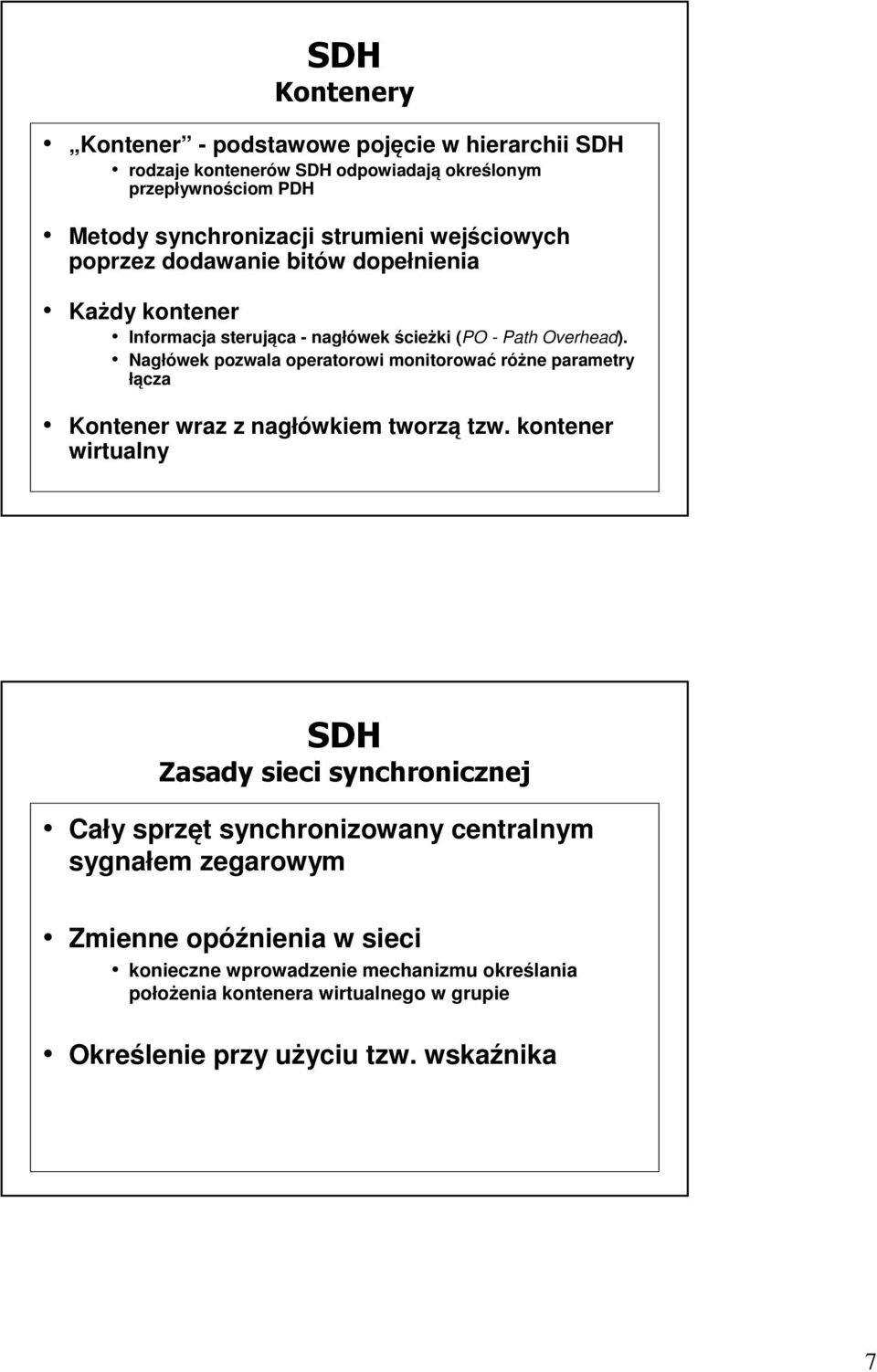

7 SDH Kontenery Kontener - podstawowe pojęcie w hierarchii SDH rodzaje kontenerów SDH odpowiadają określonym przepływnościom PDH Metody synchronizacji strumieni wejściowych poprzez dodawanie bitów dopełnienia Każdy kontener Informacja sterująca - nagłówek ścieżki (PO - Path Overhead). Nagłówek pozwala operatorowi monitorować różne parametry łącza Kontener wraz z nagłówkiem tworzą tzw. kontener wirtualny SDH Zasady sieci synchronicznej Cały sprzęt synchronizowany centralnym sygnałem zegarowym Zmienne opóźnienia w sieci konieczne wprowadzenie mechanizmu określania położenia kontenera wirtualnego w grupie Określenie przy użyciu tzw. wskaźnika 7

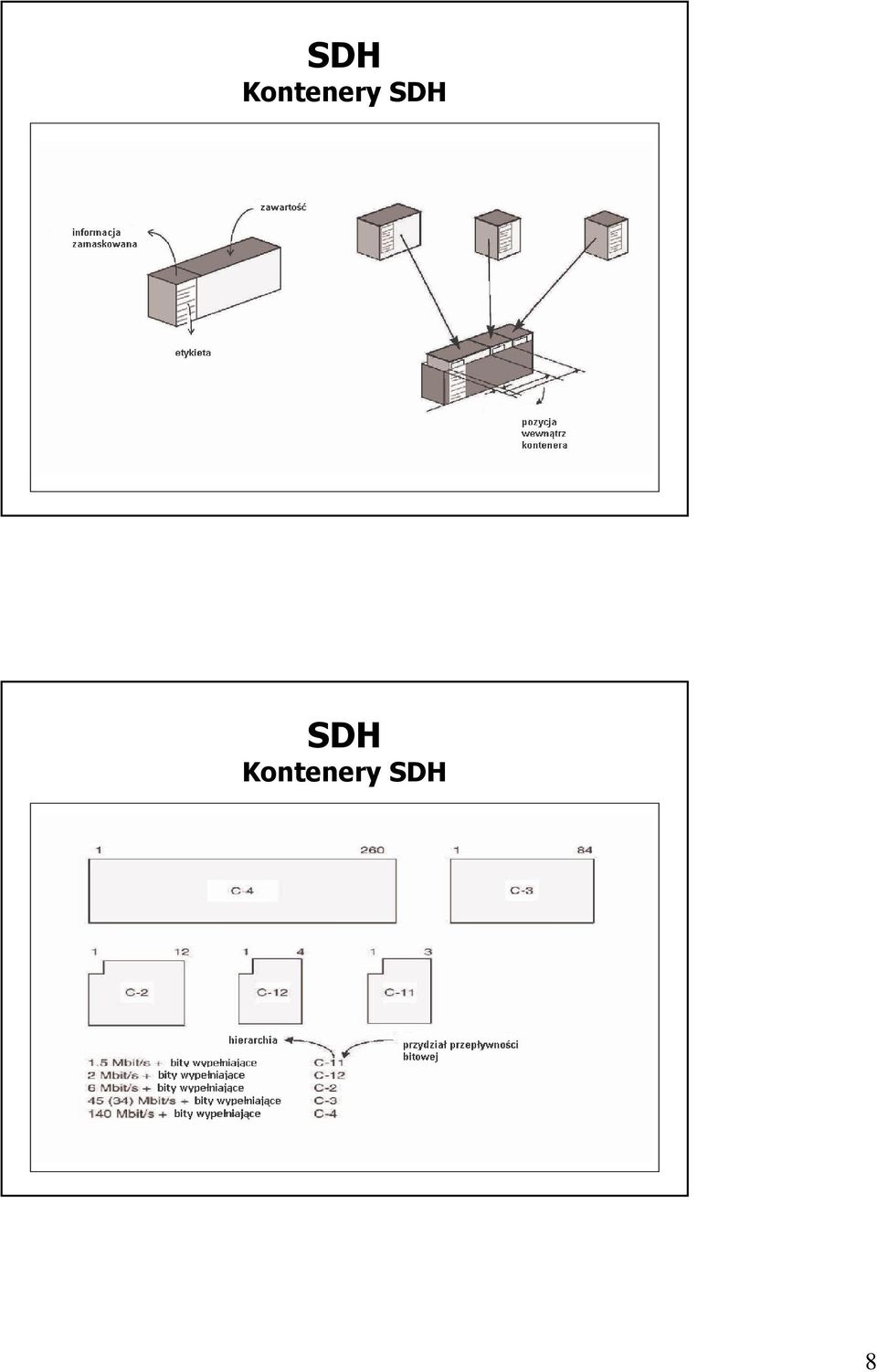

8 SDH Kontenery SDH SDH Kontenery SDH 8

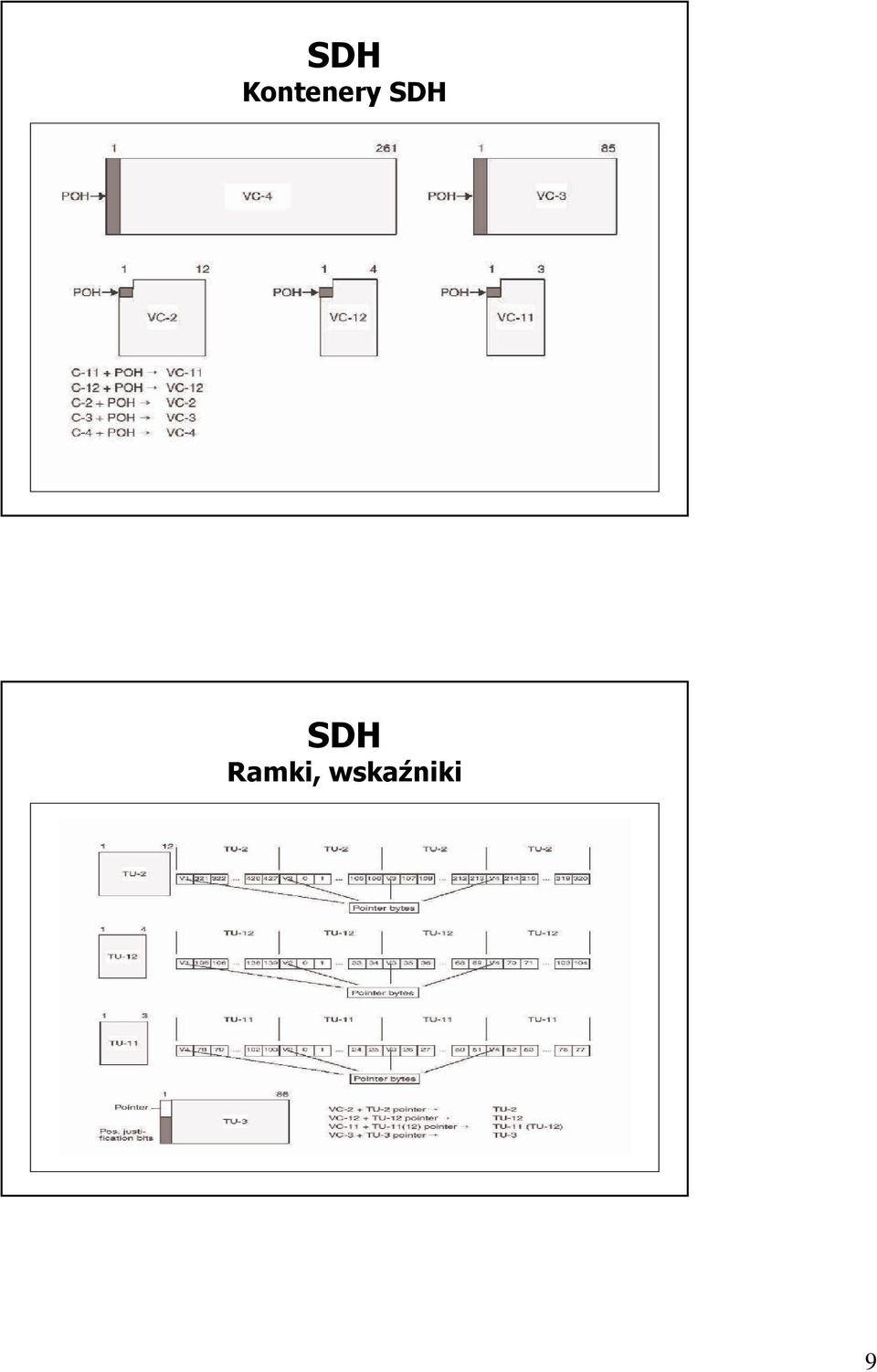

9 SDH Kontenery SDH SDH Ramki, wskaźniki 9

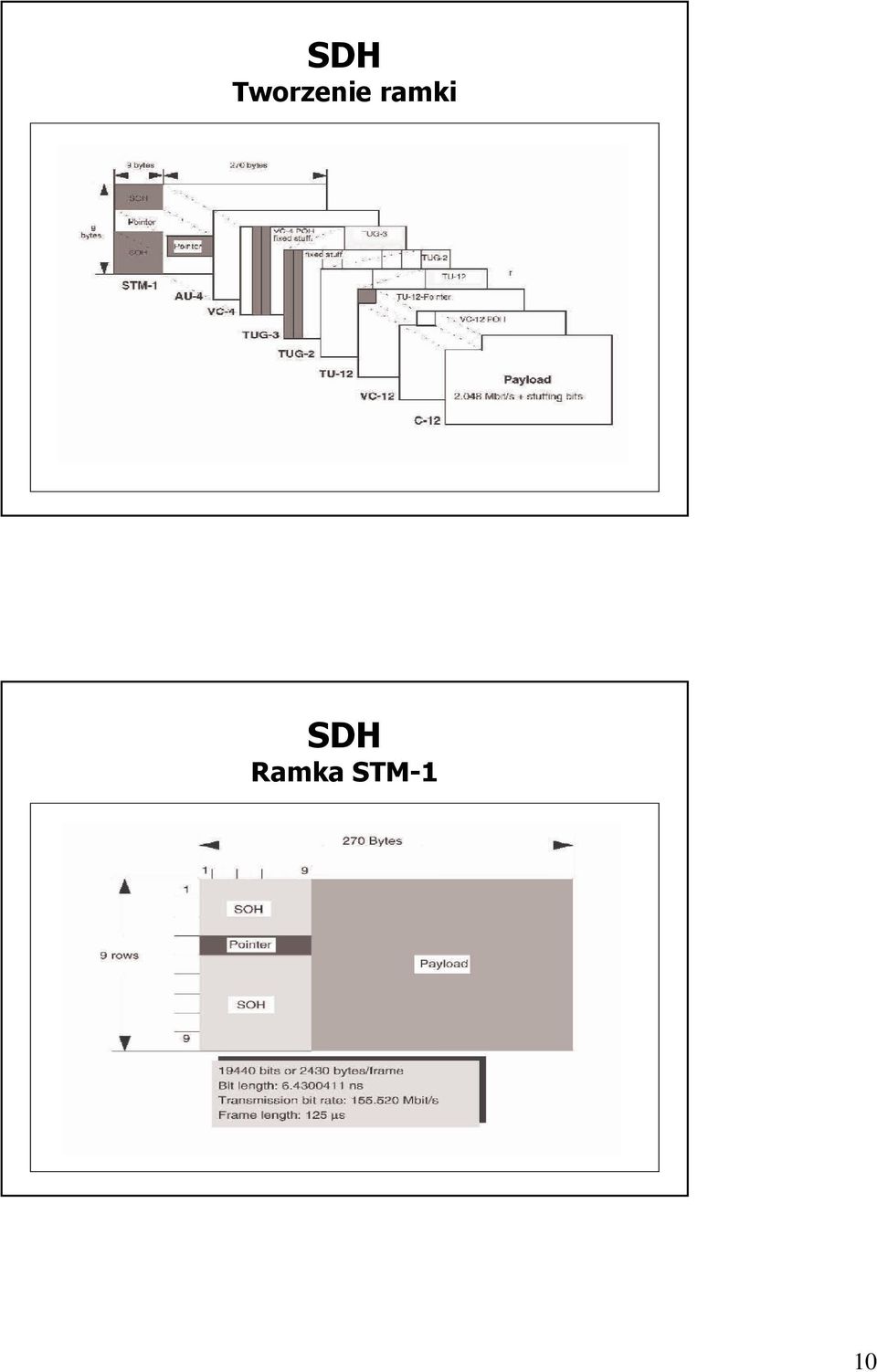

10 SDH Tworzenie ramki SDH Ramka STM-1 10

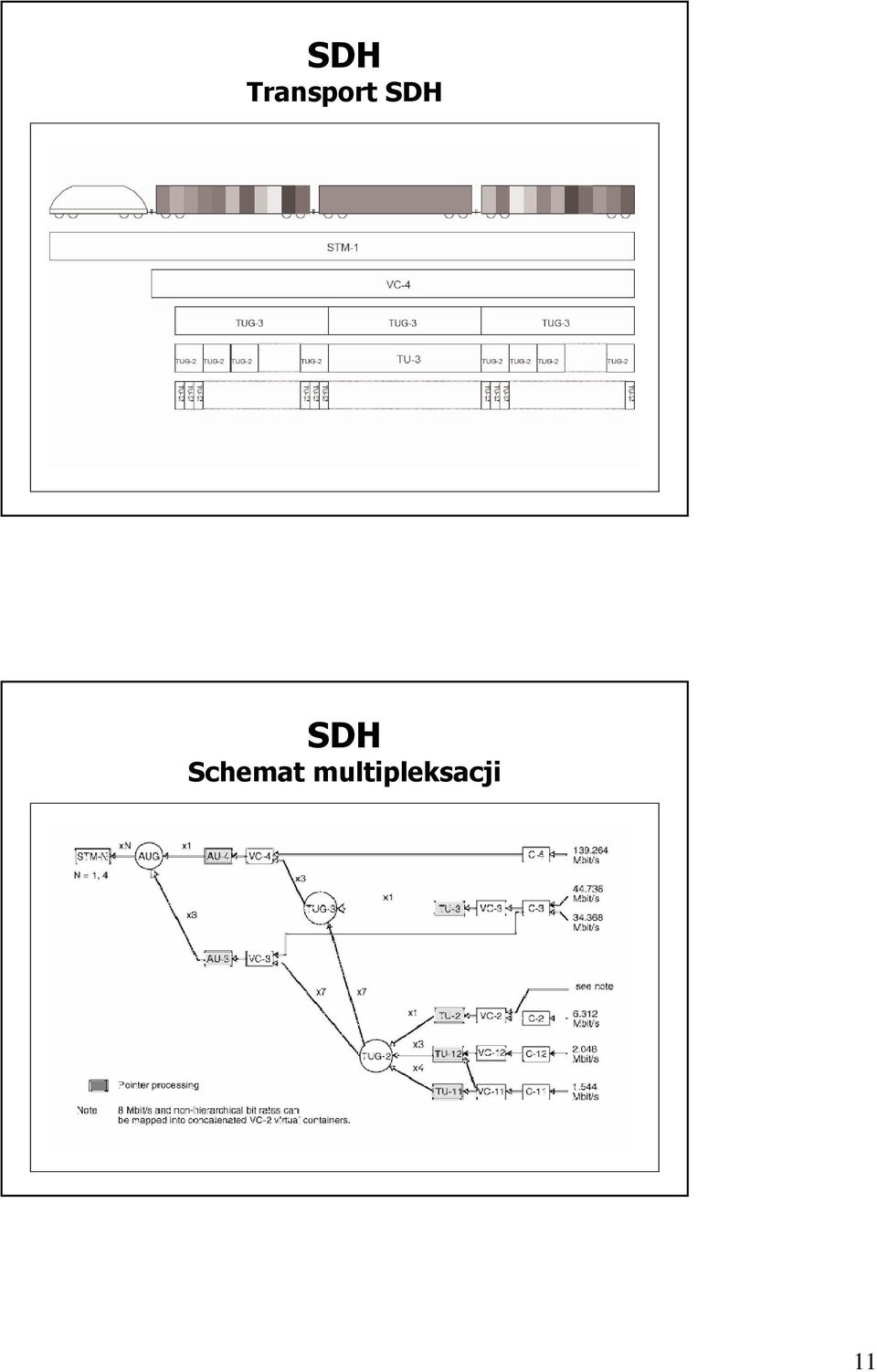

11 SDH Transport SDH SDH Schemat multipleksacji 11

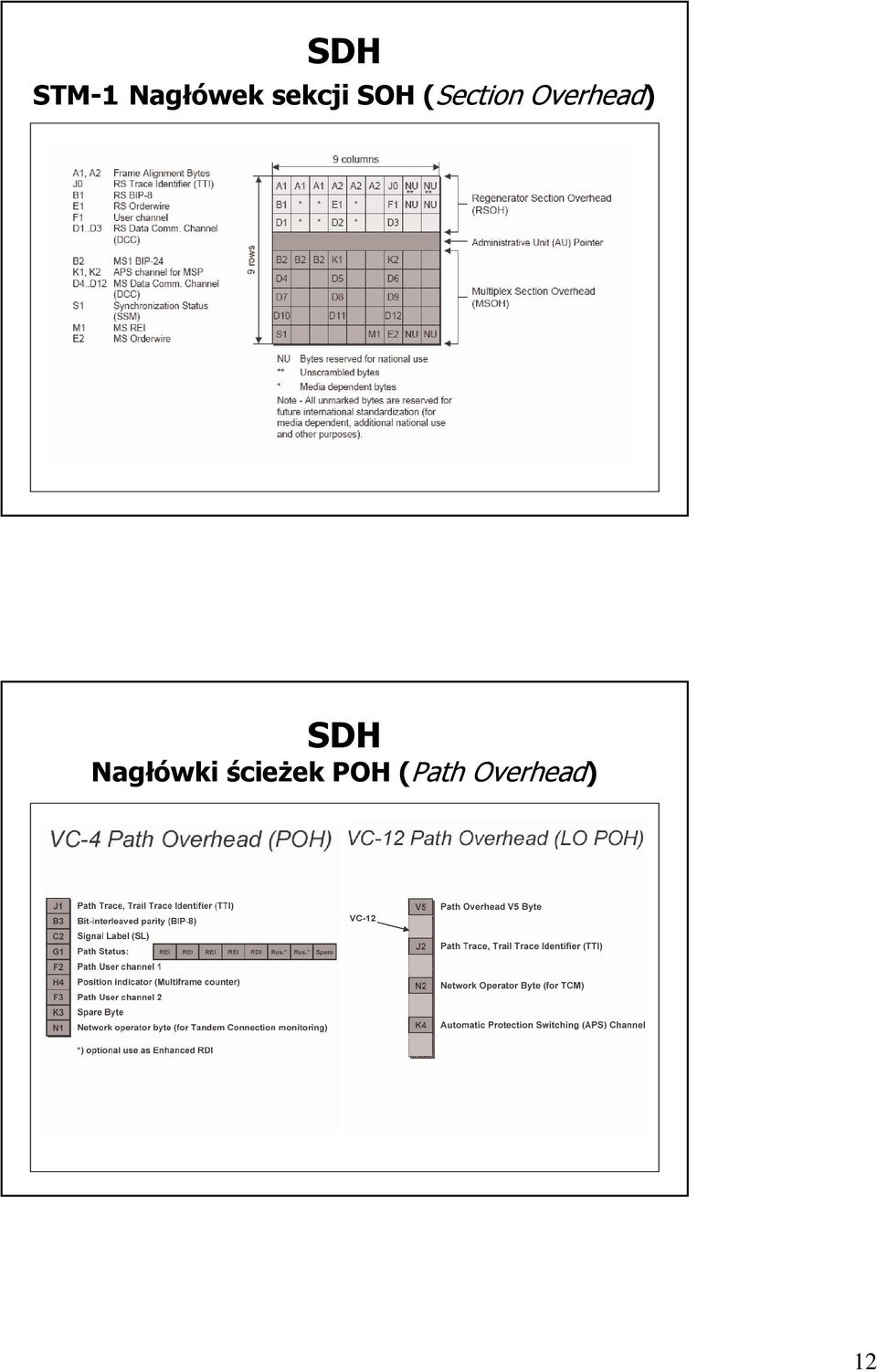

12 SDH STM-1 Nagłówek sekcji SOH (Section Overhead) SDH Nagłówki ścieŝek POH (Path Overhead) 12

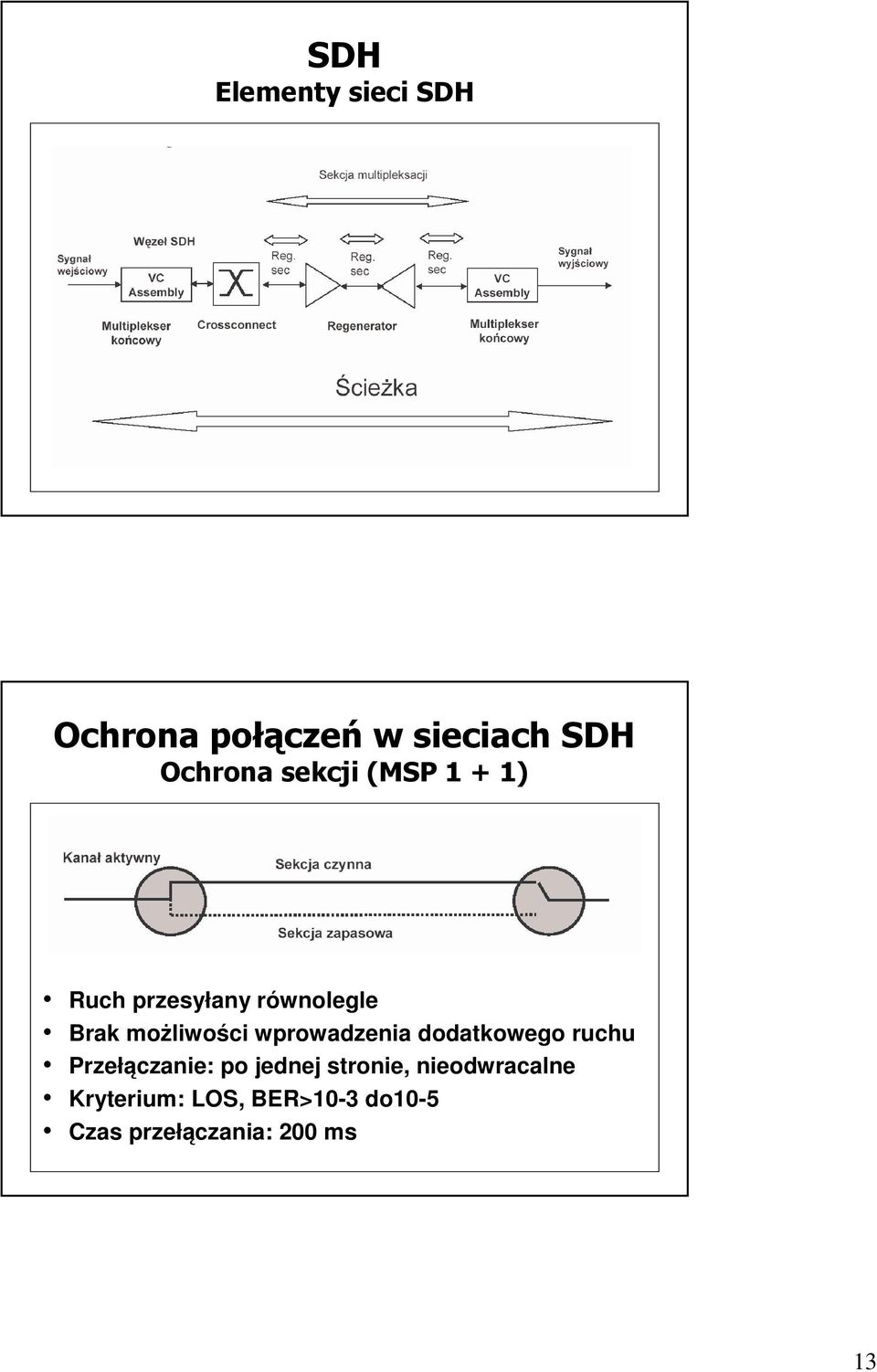

13 SDH Elementy sieci SDH Ochrona połączeń w sieciach SDH Ochrona sekcji (MSP 1 + 1) Ruch przesyłany równolegle Brak możliwości wprowadzenia dodatkowego ruchu Przełączanie: po jednej stronie, nieodwracalne Kryterium: LOS, BER>10-3 do10-5 Czas przełączania: 200 ms 13

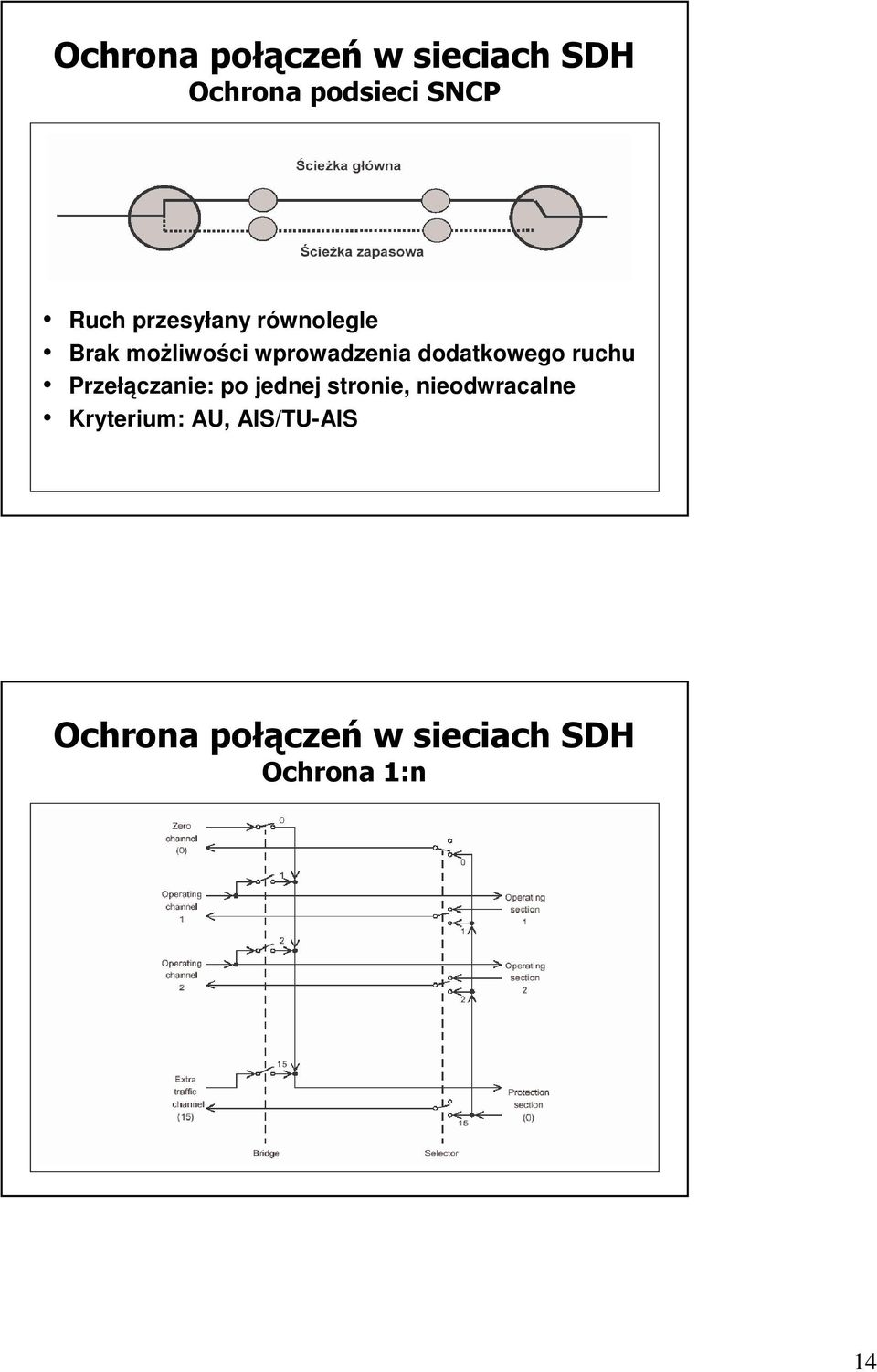

14 Ochrona połączeń w sieciach SDH Ochrona podsieci SNCP Ruch przesyłany równolegle Brak możliwości wprowadzenia dodatkowego ruchu Przełączanie: po jednej stronie, nieodwracalne Kryterium: AU, AIS/TU-AIS Ochrona połączeń w sieciach SDH Ochrona 1:n 14
15 Ochrona połączeń w sieciach SDH Współdzielony pierścień ochrony Ochrona połączeń w sieciach SDH Dedykowany pierścień ochrony 15

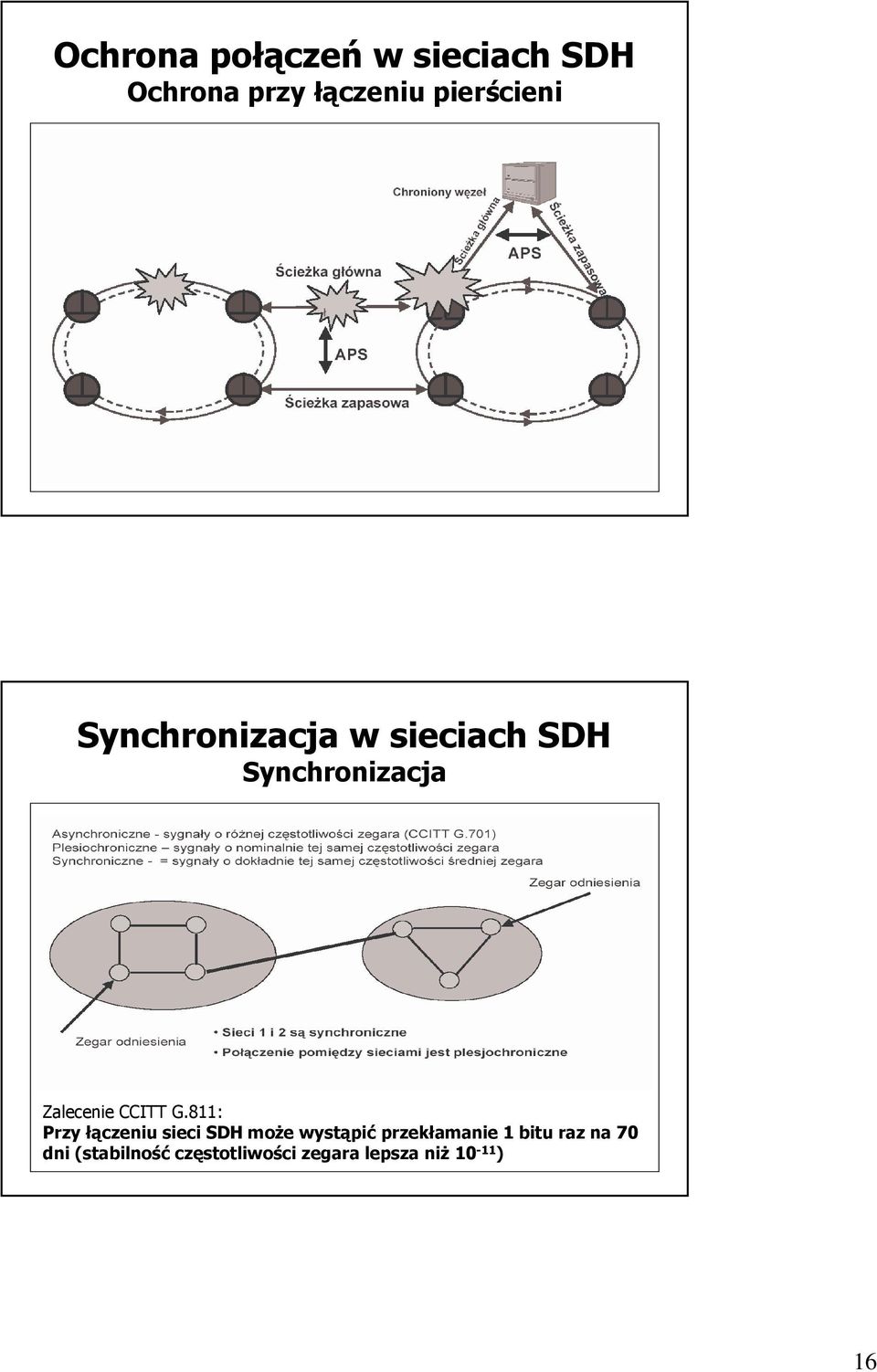

16 Ochrona połączeń w sieciach SDH Ochrona przy łączeniu pierścieni Synchronizacja w sieciach SDH Synchronizacja Zalecenie CCITT G.811: Przy łączeniu sieci SDH moŝe wystąpić przekłamanie 1 bitu raz na 70 dni (stabilność częstotliwości zegara lepsza niŝ ) 16

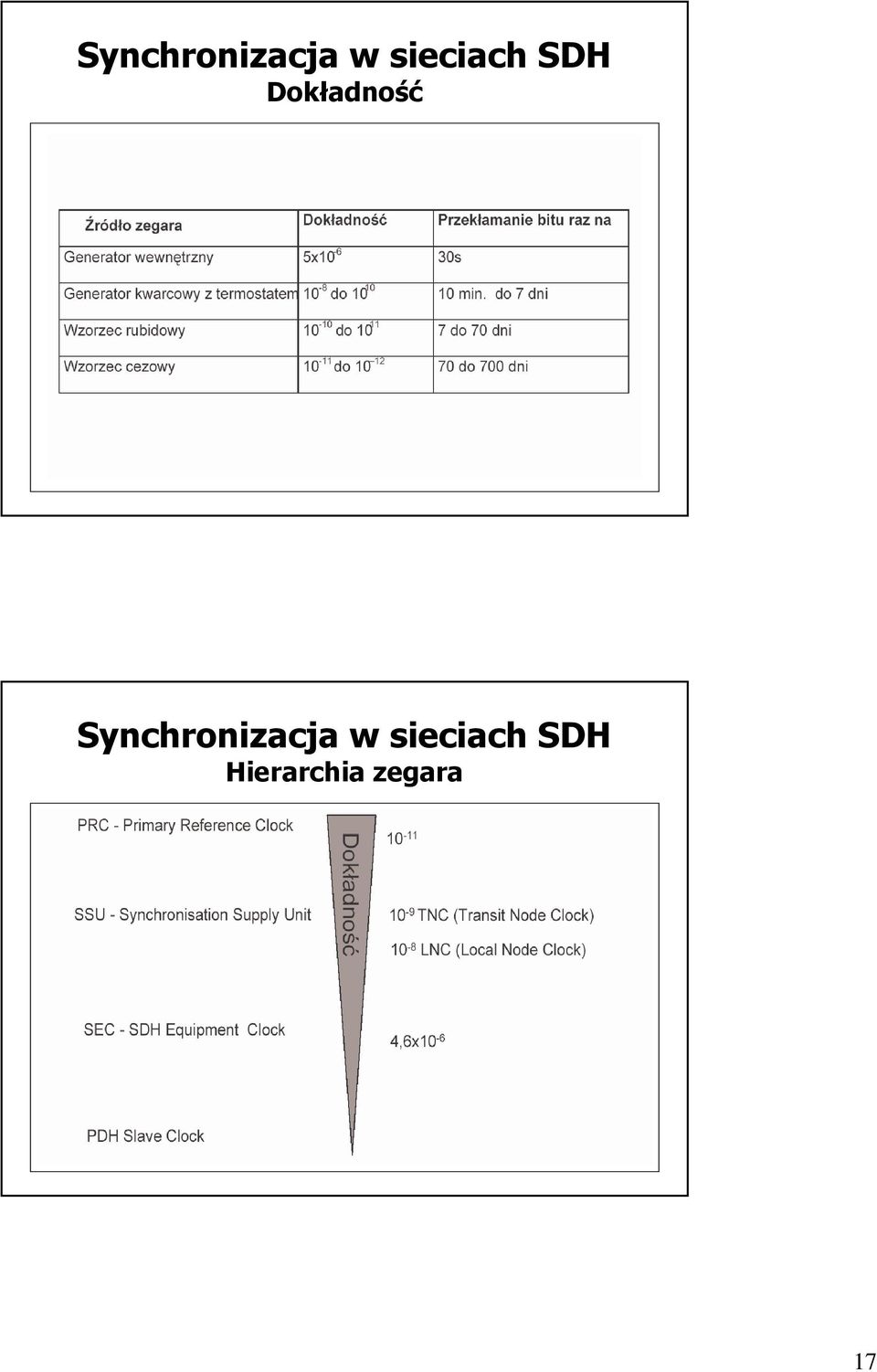

17 Synchronizacja w sieciach SDH Dokładność Synchronizacja w sieciach SDH Hierarchia zegara 17

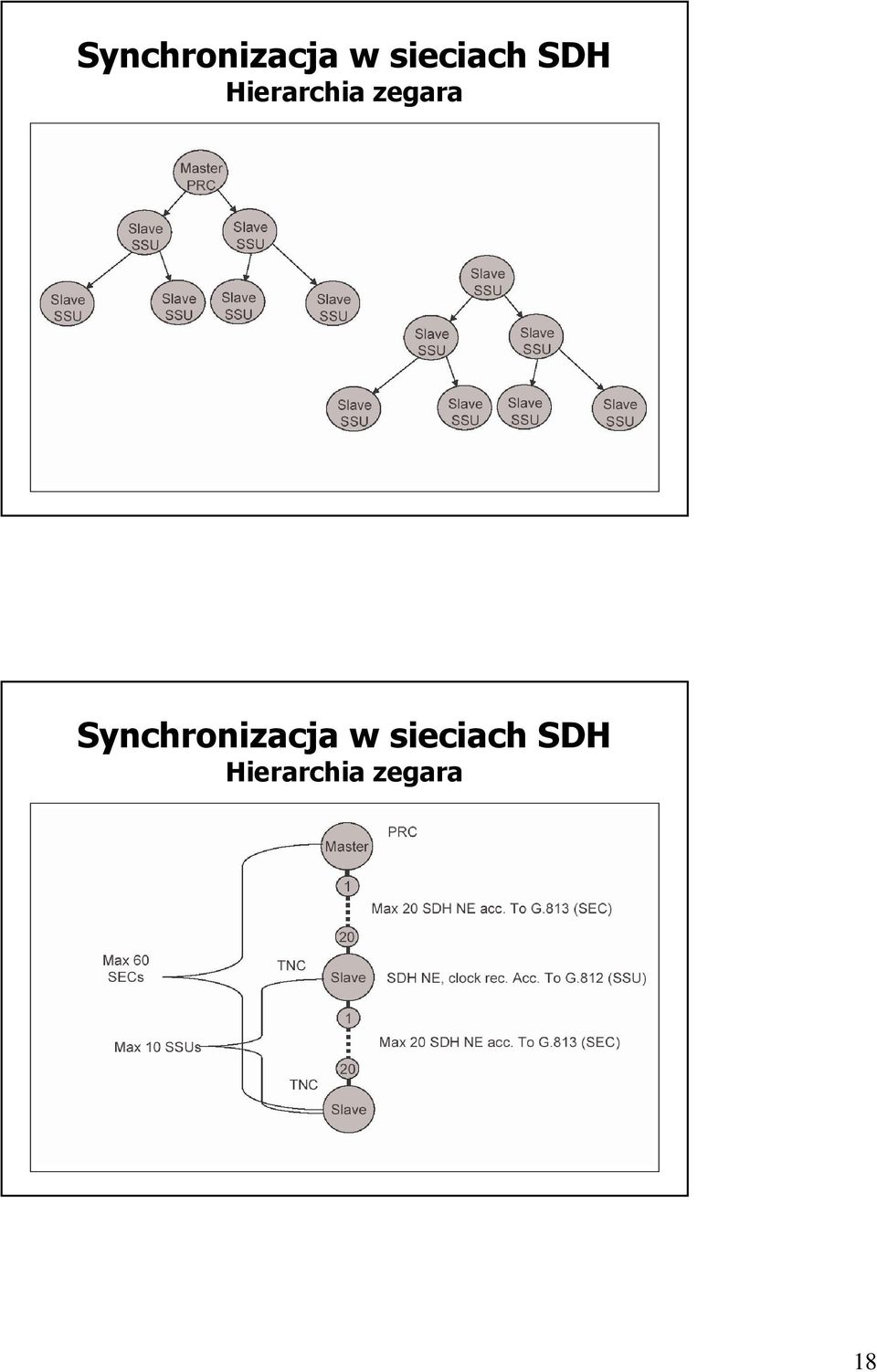

18 Synchronizacja w sieciach SDH Hierarchia zegara Synchronizacja w sieciach SDH Hierarchia zegara 18

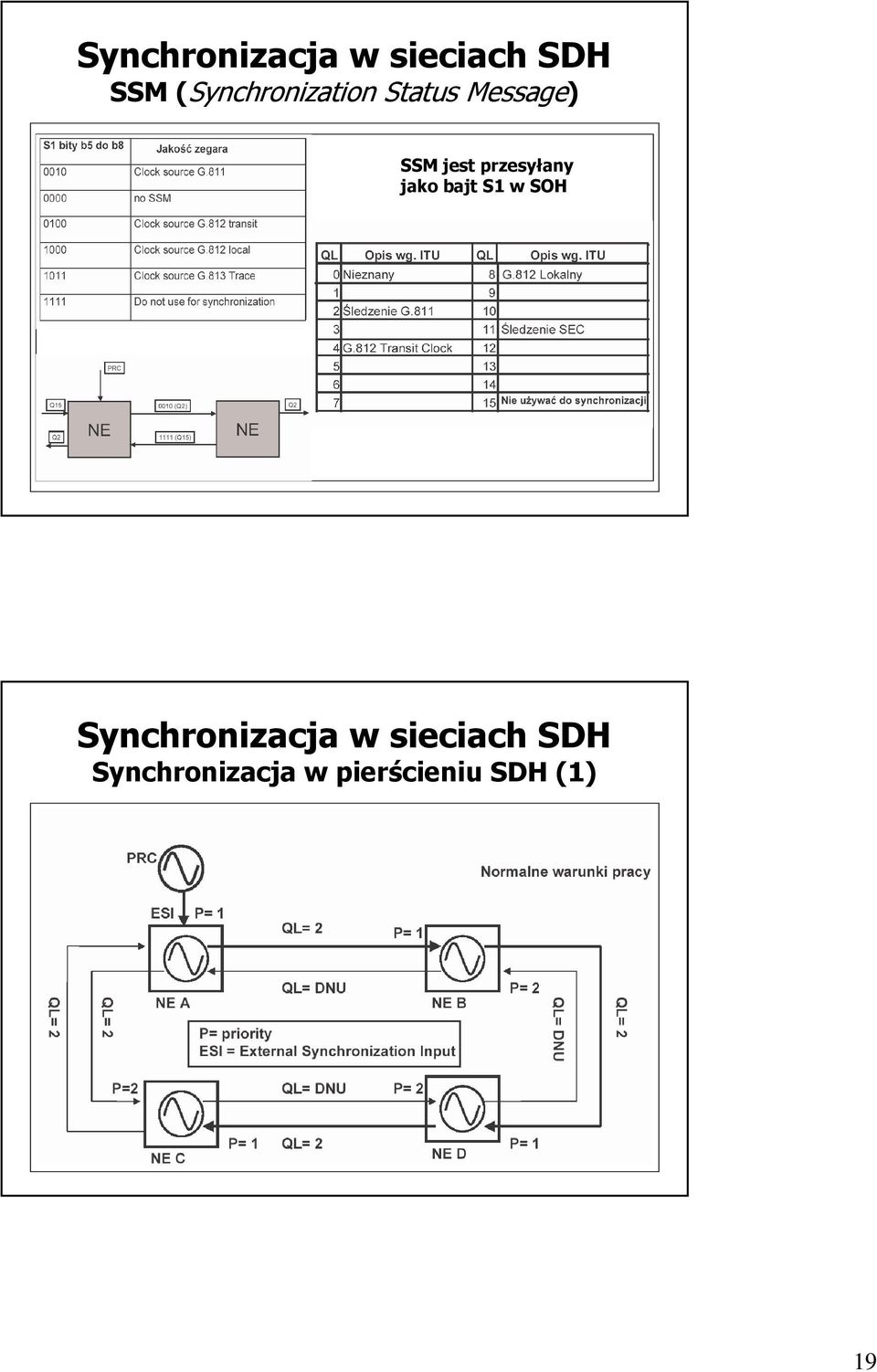

19 Synchronizacja w sieciach SDH SSM (Synchronization Status Message) SSM jest przesyłany jako bajt S1 w SOH Synchronizacja w sieciach SDH Synchronizacja w pierścieniu SDH (1) 19
20 Synchronizacja w sieciach SDH Synchronizacja w pierścieniu SDH (2) Synchronizacja w sieciach SDH Synchronizacja w pierścieniu SDH (3) 20
21 Synchronizacja w sieciach SDH Synchronizacja w pierścieniu SDH (4) Synchronizacja w sieciach SDH Synchronizacja w pierścieniu SDH (5) 21
22 Synchronizacja w sieciach SDH Synchronizacja w pierścieniu SDH (6) Synchronizacja w sieciach SDH Synchronizacja w pierścieniu SDH (7) 22
23 Synchronizacja w sieciach SDH Synchronizacja w pierścieniu SDH (8) Synchronizacja w sieciach SDH Synchronizacja w pierścieniu SDH (9) 23
24 Synchronizacja w sieciach SDH Synchronizacja w pierścieniu SDH (10) Synchronizacja w sieciach SDH Synchronizacja w pierścieniu SDH (11) 24
25 Synchronizacja w sieciach SDH Synchronizacja w pierścieniu SDH (12) Synchronizacja w sieciach SDH Synchronizacja w pierścieniu SDH (13) 25
26 Synchronizacja w sieciach SDH Synchronizacja w pierścieniu SDH (14) Topologie sieci SDH 26
27 Topologie sieci SDH Sieć globalna Topologie sieci SDH Sieć globalna - TDM 27
28 Topologie sieci SDH Sieć globalna - TDM Sieci szkieletowe - 2.5Gbps (OC-48) lub 10Gbps (OC-192) Istnieje sprzęt o przepustowości 40Gbps(OC-768) Ograniczenia: 10 Gbps jest 16 razy bardziej podatna na zjawisko dyspersji niż 2.5 Gbps. Lepiej zastosować technikę wprowadzenia wielu długości fal świetlnych do światłowodu (WDM) zwiększenie przepustowości 16, 32, 128 a nawet 160 razy Zwielokrotnienie długości fali WDM - Najprostszy system dwukanałowy 28
29 Zwielokrotnienie długości fali DWDM Zwielokrotnienie długości fali DWDM siatka częstotliwości ITU 29
30 Zwielokrotnienie długości fali DWDM separacja kanałów (pryzmat) Zwielokrotnienie długości fali DWDM separacja kanałów (siatka dyfr.) 30
31 Zwielokrotnienie długości fali DWDM Add and Drop Multiplexer Zwielokrotnienie długości fali DWDM sieć miejska (Metro DWDM) 31
