1 RPnet - Inteligentne IP LAN do współpracy z PON FTTX Sieci na dziś i na jutro.

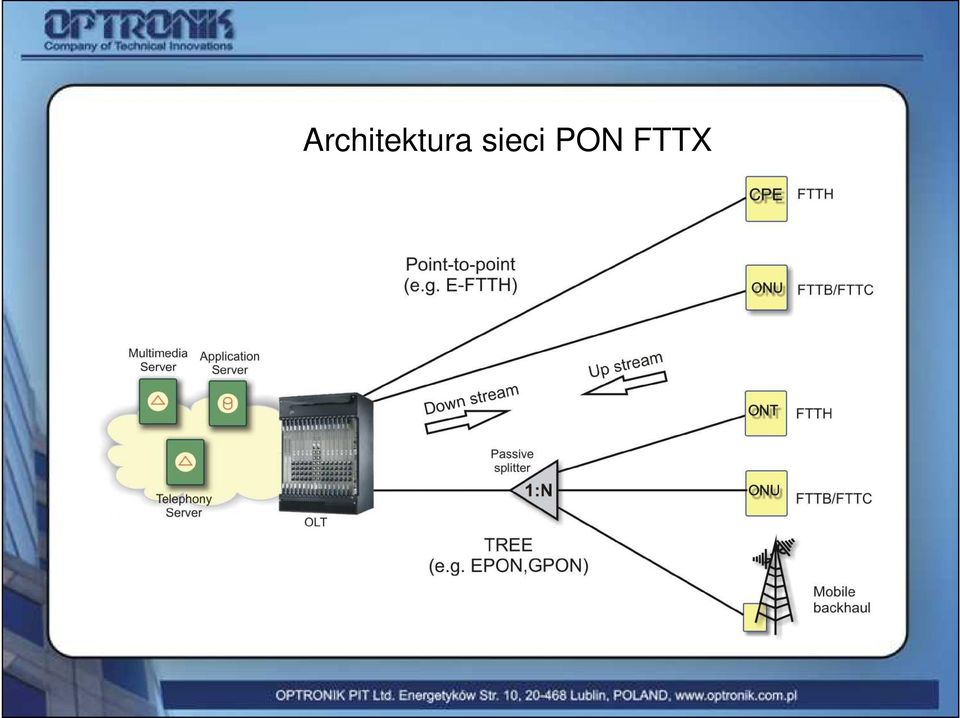

2 Architektura sieci PON FTTX

3 Wymagania na pasmo w PON

4 Zagospodarowanie pasma optycznego w PON Współistnienie systemów 1G i 10G PON

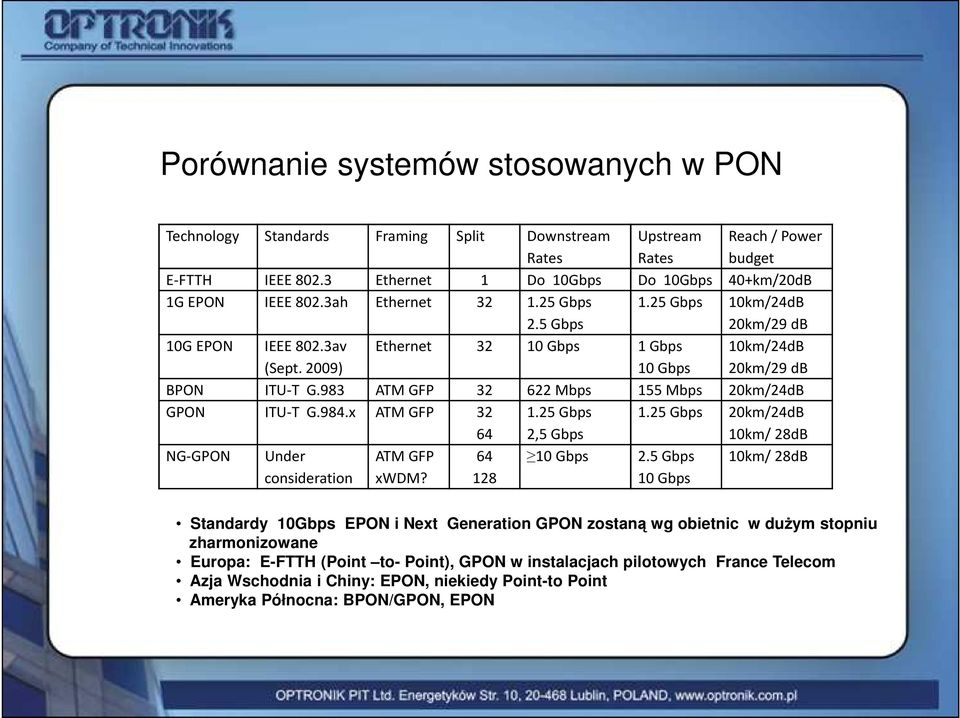

5 Porównanie systemów stosowanych w PON Technology Standards Framing Split Downstream Upstream Reach / Power Rates Rates budget E-FTTH IEEE Ethernet 1 Do 10Gbps Do 10Gbps 40+km/20dB 1G EPON IEEE 802.3ah Ethernet Gbps 2.5 Gbps 1.25 Gbps 10km/24dB 20km/29 db 10G EPON IEEE 802.3av (Sept. 2009) Ethernet Gbps 1 Gbps 10 Gbps 10km/24dB 20km/29 db BPON ITU-T G.983 ATM GFP Mbps 155 Mbps 20km/24dB GPON ITU-T G.984.x ATM GFP Gbps 2,5 Gbps 1.25 Gbps 20km/24dB 10km/ 28dB NG-GPON Under ATM GFP Gbps 2.5 Gbps 10km/ 28dB consideration xwdm? Gbps Standardy 10Gbps EPON i Next Generation GPON zostaną wg obietnic w duŝym stopniu zharmonizowane Europa: E-FTTH (Point to- Point), GPON w instalacjach pilotowych France Telecom Azja Wschodnia i Chiny: EPON, niekiedy Point-to Point Ameryka Północna: BPON/GPON, EPON

2009) Ethernet 32 10 Gbps 1 Gbps 10 Gbps 10km/24dB 20km/29 db BPON ITU-T G.983 ATM GFP 32 622 Mbps 155 Mbps 20km/24dB GPON ITU-T G.984.x ATM GFP 32 64 1.25 Gbps 2,5 Gbps 1.

6 Podsumowanie Ze sprzętowego punktu widzenia zarówno rozwiązania Tree PON jak i Point-to-Point mają swoje zalety. Z punktu widzenia topologii architektura Point-to-Point ma istotną przewagę. Jest bardziej elastyczna i skalowalna i dlatego posiada "ekonomiczną Ŝywotność" przekraczającą 20 lat. W instalacjach na terenach wiejskich o małej gęstości zabudowy Ethernet-FTTH ma znaczne zalety. W przypadkach dzierŝawy włókna przez operatora do przesyłania strumieni Ethernet, SDH i transmisji wideo GPON jest lepszy. Regulacje prawne dotyczące wymagania dostępu do lokalnej pętli abonenckiej (LLU) mogą stwarzać przeszkody dla GPON. EPON wydaje się lepszą inwestycją dla realizacji powszechnego dostępu do IP pod kątem konwergencji sieci i usług na bazie Ethernet. E-FTTH jest popularne w Europie (BBNed-Amsterdam Citynet i inne). Pilotowe programy GPON są prowadzone przez Telcos (France Telecom) w celu oszacowania zdolności utrzymania się na rynku i rzeczywistych kosztów. EPON dominuje w Azji Wschodniej i Chinach. We wrześniu 2009 w ramach IEEE ratyfikowano standard 10Gbit EPON.

W przypadkach dzierŝawy włókna przez operatora do przesyłania strumieni Ethernet, SDH i transmisji wideo GPON jest lepszy.

7 Idea inteligentnych IP LAN RPnet

8 Idea inteligentnych IP LAN RPnet Zasilanie przełączników jest podawane bezpiecznym napięciem stałym z zasilacza centralnego lub lokalnie - z zasilaczy gniazdkowych Przełączniki w sieci lokalnej są konfigurowalne zdalnie poprzez interfejs HTTP dostępny pod ich indywidualnymi adresami IP UmoŜliwia to przypisanie dowolnego portu przełączników do określonej podsieci VLAN Ograniczenia w konfiguracji sieci w przypadku światłowodów polimerowych (POF) dotyczą odległości pomiędzy przełącznikami (L 70m) oraz ilości przełączników w kaŝdej pętli lub magistrali (N 8 szt.) Zastosowanie w obrębie sieci POF światłowodów kwarcowych pozwala rozwiązywać problemy z zasięgiem transmisji w przypadku realizacji fizycznie rozległych sieci LAN Współpracujące z RPnet sieci LAN na skrętce miedzianej (UTP, STP), urządzenia i terminale uŝytkowników są podłączane do portów RJ45 UŜytkownik sieci RPnet nie ma kontaktu z włóknami światłowodowymi ukrytymi w gniazdkach

konfiguracji sieci w przypadku światłowodów polimerowych (POF) dotyczą odległości pomiędzy przełącznikami (L 70m) oraz ilości przełączników w kaŝdej pętli lub magistrali (N 8 szt.

9 Komponenty sieciowe RPnet Przełącznik gniazdkowy RP4 2x100Base-FX 2x10/100Base-TX Switch 4-porty Standard: IEEE Przepływność liniowa : 125 Mbit/s Interfejs optyczny POF: OptoClamp Duplex BudŜet mocy optycznej w POF : min 18dB (650nm) Typ POF: A4a wg IEC Interfejs elektryczny: RJ45 Kat. 5 Zasilanie: 12 30V DC/3W Zakres temperatur pracy: C Stopień ochrony: IP40

3 Przepływność liniowa : 125 Mbit/s Interfejs optyczny POF: OptoClamp Duplex BudŜet mocy

10 Komponenty sieciowe RPnet Przełącznik skrzynkowy RPO4 2x100Base-FX 2x10/100Base-TX Switch 4-porty Standard: IEEE Przepływność liniowa : 125 Mbit/s Interfejs optyczny POF: OptoClamp Duplex BudŜet mocy optycznej w POF : min 18dB (650nm) Typ POF: A4a wg IEC Interfejs optyczny OF: LC Duplex BudŜet mocy optycznej w MM OF: min 6dB (1300nm) Interfejs elektryczny: RJ45 Kat. 5 Zasilanie: 12 30V DC/3W Zakres temperatur pracy: C Stopień ochrony: IP54 Integracja światłowodów kwarcowych i POF w LAN Dostęp światłowodem do portu Ethernet ONU PON Wymiary 100*100*36mm.

60793-2-40 Interfejs optyczny OF: LC Duplex BudŜet mocy optycznej w MM OF: min 6dB (1300nm) Interfejs elektryczny: RJ45 Kat.

11 Komponenty sieciowe RPnet Switch SFP Gniazdko pasywne RP-OptoClamp POF Moduł SFP POF Aktywny OptoClamp POF

12 Przyrządy i narzędzia RPnet Proste narzędzie do cięcia POF Miernik mocy VFL Kable POF Duplex

13 Światłowody polimerowe POF Materiał włókna: PMMA Standard: A4a lub A4d (IEC ) Profil refrakcji : skokowy SI, NA= 0,5 Średnica rdzeń/płaszcz: 980/1000 µm Promień gięcia: min 20 mm Siła rozciągająca: max 45 N Tłumienność: max 160 db/km@650nm Pasmo: min 100 Zakres temperatur pracy: - 40 C C Identyfikacja i kontrola ciągłości światłem czerwonym Łatwe cięcie prostymi narzędziami Łączenie bez pomocy złączek w technologii RP OptoClamp MontaŜ POF łatwiejszy od montaŝu kabli miedzianych UTP i STP.

min 100 Mbit/s @100m Zakres temperatur pracy: - 40 C.

14 MontaŜ gniazda RP4

15 MontaŜ gniazda RP4

16 MontaŜ gniazda RP4

17 MontaŜ gniazda RP4

18 MontaŜ gniazda RP4

19 MontaŜ gniazda RP4

20 Sieć RPnet w budynkach biurowych

21 Sieć RPnet w budynkach jednorodzinnych

22 Budynek wielorodzinny

23 Podsumowanie IP LAN RPnet System inteligentnych LAN RPnet został opracowany przez firmę Ratioplast Optoelectronic Niemcy we współpracy z Optronik Sp. z o.o. Zalety: wysoka elastyczność konfiguracji sieci oraz moŝliwość kreowania poprzez wirtualnych podsieci (VLAN) na dowolnych portach przełączników moŝliwość współpracy z istniejącymi sieciami i urządzeniami wykorzystującymi skrętkę miedzianą moŝliwość bezpośredniego podłączenia światłowodem do portu dostępowego Ethernet ONU PON FTTX moŝliwość realizacji fizycznie rozległych sieci LAN moŝliwość realizacji funkcji inteligentnego budynku - przy wykorzystaniu dowolnych portów sieci

24 Podsumowanie IP LAN RPnet wyeliminowanie kontaktu przypadkowych uŝytkowników sieci z włóknami światłowodowymi łatwe łączenia gniazdek światłowodem plastikowym identyfikacja włókien światłem czerwonym niewielkie wymagania przestrzenne izolacja galwaniczna w sieci odporność na zakłócenia moŝliwość układania okablowania POF równolegle z przewodami sieci energetycznych i elektrycznych.
