1 RSMUX3-FO V4.06 Światłowodowy multiplekser styków RS-232, RS-485, RS-422 RSMUX3-FO Dostępne dwa interfejsy RS-232/422/485 w wersji ze złączem śrubowym z wykorzystaniem łączy światłowodowych Urządzenie dostępne z jednym lub dwoma interfejsami optycznymi Dostępne konfiguracje pracy: PUNKT-PUNKT, PIERŚCIEŃ, MAGISTRALA Konfiguracja parametrów urządzenia poprzez DIP-switch. Szybkość transmisji: 2Mbit/s dla RS-485, 230,4kbit/s dla RS-232 Pojedynczy styk alarmowy NC/NO Zakres napięć zasilania V DC lub V AC w zależności od wersji urządzenia RSMUX3-FO jest światłowodowym multiplekserem dwóch styków RS-232/485/422 w wersji ze złączem śrubowym na światłowód. Urządzenie z powodzeniem może być stosowane zarówno w typowych niewymagających aplikacjach komunikacyjnych, jak też aplikacjach automatyki przemysłowej czy nadzoru obiektów w miejscach wymagających gwarancji dostarczenia danych z racji możliwości pracy w konfiguracji pierścienia. Zoptymalizowane i automatyczne mechanizmy śledzenia ciągłości połączenia oraz jego przywracania po usunięciu awarii pozwalają na bezobsługową pracę przez cały okres użytkowania. Urządzenie dostępne jest w wersjach z pojedynczym lub dwoma interfejsami optycznymi. W przypadku urządzeń z dwoma portami optycznymi możliwe jest tworzenie połączeń z protekcją na łączu światłowodowym. Porty światłowodowe mogą być realizowane przez wbudowane interfejsy optyczne (jedno lub dwu-włóknowe) lub poprzez moduły SFP. Transparentna transmisja strumienia danych RS tworzy elastyczne spektrum potencjalnych zastosowań przy jednoczesnej prostocie konfiguracji urządzenia. Stan portu RS próbkowany jest z częstotliwością 20MHz co pozwala na transmisję danych o przepływnościach do 230,4kbit/s dla RS-232 lub 2Mbit/s dla RS-485. Metoda ta zapewnia minimalny czas opóźnienia wnoszony przez urządzenia, odpowiednio dla pary urządzeń przy długości połączenia 2m opóźnienie to wynosi dla RS232 1,6us (+0,4us na każdy dodatkowy węzeł w magistrali) dla RS485 0,6us (+0,4us na każdy dodatkowy węzeł w magistrali) oraz transmisję nie ingerującą w strukturę przesyłanego strumienia danych. Zniekształcenia czasowe impulsu wynoszą +/- 60ns. W przypadku tworzenia ringu możliwe jest jednoczesne połączenie do 64 urządzeń. Dodatkowo dla portów RS485 możliwy jest wybór pracy RS-485(2W) lub RS-485(4W) dostarczając odpowiednio transmisję dwu lub cztero-przewodową. RSMUX3-FO również realizuje funkcję dowolnej konwersji sygnałów polegającą na zamianie dla przykładu interfejsu RS-232 na RS-485 lub RS-422, które realizowane jest za pomocą dwóch urządzeń połączonych ze sobą światłowodem. Zasilanie multipleksera RSMUX3-FO dostarczane jest w zakresie V dla napięcia stałego oraz V dla napięcia przemiennego.

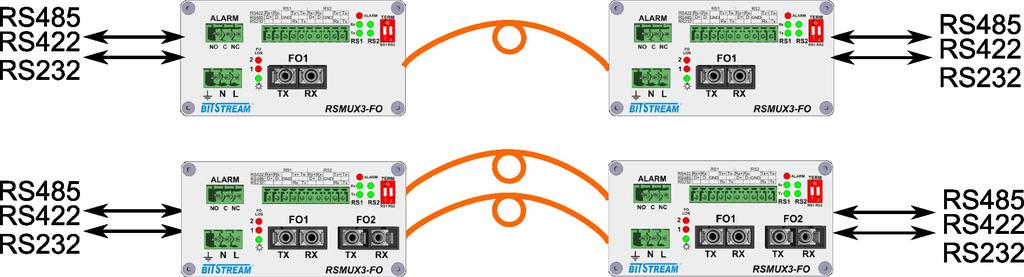

Praca w topologii punkt-punkt: Podstawową topologią pracy urządzeń jest praca w konfiguracji punkt-punkt.

Praca w topologii ringu: Urządzenia w wersji z pojedynczym jak i podwójnym portem optycznym posiadają możliwość pracy w topologii ringu.

pierścieniu, ale nie ma zapewnionej protekcji połączenia.

2 Praca w topologii punkt-punkt: Podstawową topologią pracy urządzeń jest praca w konfiguracji punkt-punkt. W przypadku wersji z dwoma portami optycznymi możliwa jest dodatkowa protekcja na łączu światłowodowym. Praca w topologii ringu: Urządzenia w wersji z pojedynczym jak i podwójnym portem optycznym posiadają możliwość pracy w topologii ringu. W przypadku urządzeń z pojedynczym portem optycznym praca w topologii ringu pozwala na stworzenie konfiguracji w której aplikacja centralna ma możliwość komunikacji ze wszystkimi urządzeniami w pierścieniu, ale nie ma zapewnionej protekcji połączenia. Urządzenia RSMUX3-FO wyposażone w jeden port optyczny mają możliwość prawidłowej pracy w ringu tylko w przypadku, kiedy warstwa logiczna używa transmisji half-duplex (niezależnie od typu interfejsu szeregowego), lub gdy do konwerterów podłączone są urządzenia z interfejsami RS-485-2W. Dla urządzeń RSMUX3-FO w wersji z dwoma portami optycznymi typu RSMUX3-FO-P nie ma takich ograniczeń. W przypadku użycia urządzeń z dwoma portami optycznymi multipleksery RSMUX3-FO realizują dodatkowo protekcją połączenia, w przypadku przerwania ringu w dowolnym punkcie urządzenia zmieniają kierunek komunikacji zachowując jej ciągłość. Praca w topologii ringu dla wersji z pojedynczym portem optycznym.

3 Praca w topologii ringu dla wersji z dwoma portami optycznymi (protekcja połączenia na portach optycznych) Praca w topologii magistrali:

4 PARAMETRY Multipleksacja Porty RS 2 kanały RS-232/422/485 na złączu śrubowym Tryb pracy transparentny dla RS-232 z prędkością od 0 do bit/s RS-422/485 wybierane za pomocą przełącznika DIP-switch Tryb pracy transparentny dla RS-422/485 z prędkością od od 0 do 2Mbit/s Podłączenie interfejsów poprzez złącze śrubowe lub gniazda RJ-45 Pojedynczy styk alarmowy NO/NC Porty optyczne Jeden lub dwa interfejsy optyczne SM, MM, WDM, CWDM, DWDM Typ włókna: 9/125um, 50/125um, 62,5/125um Złącze: SC/PC Zasięgi zależnie od typu portu optycznego: 5km MM, 15km SM, 50km SM, 120km SM, 20km WDM, 40km WDM, 60km WDM Urządzenie dostępne również w wersji ze slotem SFP; lista dostępnych modułów SFP pod adresem: Zasilanie Zakresy napięć zasilania: V AC V DC izolacja galwaniczna zasilania. Pobór mocy do 4W złącze zasilania - terminal blok, kątowe śrubowe na przewód do 3 mm2 Dwa porty RS-232C (V.28) lub Konfiguracja Przełączniki DIP-switch umieszczone w tylnej części obudowy urządzenia Wymiary, waga, wykonanie Wymiary 112x77x53mm Waga 0,5 kg Możliwość montażu na szynie DIN

5 RSMUX3 FO S (3) (P) T U Zasilanie: C V AC / V DC Rozszerzony zakres temperatur - opcja Protekcja połączenia - opcja Pole opcjonalne (tylko WDM) /1550 nm /1570 nm dla 100km /1310 nm /1570 nm dla 100km /1550 i 1550/1310 nm /1570 i 1570/1550 nm dla 100km Typ interfejsu: S 1310 nm SM/MM zasięg 15/5 km* M 1310 nm SM zasięg do 50 km L 1550 nm SM zasięg do 100 km Interfejsy WDM (wymagane dodatkowe pole dla transceivera) WS 1310/1550 nm SM/MM zasięg do 20/5 km* WM 1310/1550 nm SM zasięg do 40 km WL 1310/1550 nm SM zasięg do 60 km WLL 1550/1570 nm SM zasięg do 100 km SFP interfejs realizowany przez moduł SFP * - zasięg transmisji na światłowodziemm jest zależny od parametrów włókna, typowo wynosi do 5km. Zasięg może wzrosnąć do 10km przy zastosowaniu funkcji SLOW-MODE. BITSTREAM Sp. z o.o. ul. Mełgiewska 7/9, Lublin, Poland Tel , Fax info@bitstream.com.pl
