1 TECHNOLOGIE WYKORZYSTYWANE DO BUDOWY SZEROKOPASMOWYCH SIECI DOSTĘPU DO INTERNETU Katowice, 11 stycznia 2012 r.

2 Etapy realizacji projektów budowa sieci szerokopasmowych Tryb rozdzielny lub łączny zaprojektuj i wybuduj, utrzymaj, przekaż - DBOT Projekt techniczny budowlany i wykonawczy (zawartość zgodna z Rozporządzeniem MI (Dz.U. nr 202 poz z 2004r.) Budowa sieci pod nadzorem autorskim Dokumentacja powykonawcza sieci Dokumentacja paszportyzacyjna sieci

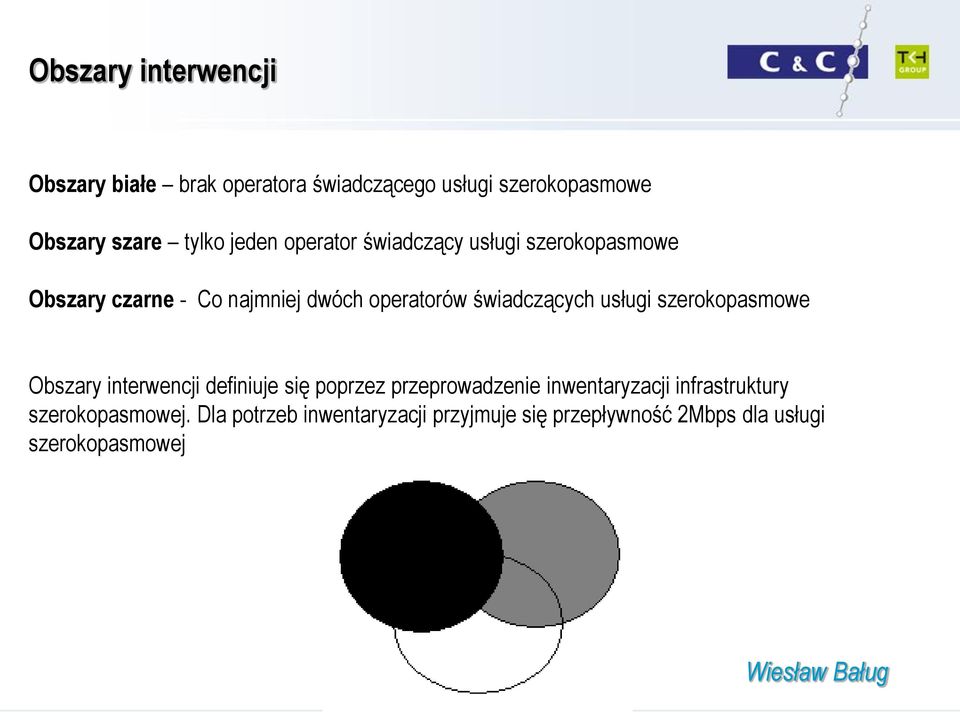

3 Obszary interwencji Obszary białe brak operatora świadczącego usługi szerokopasmowe Obszary szare tylko jeden operator świadczący usługi szerokopasmowe Obszary czarne - Co najmniej dwóch operatorów świadczących usługi szerokopasmowe Obszary interwencji definiuje się poprzez przeprowadzenie inwentaryzacji infrastruktury szerokopasmowej. Dla potrzeb inwentaryzacji przyjmuje się przepływność 2Mbps dla usługi szerokopasmowej

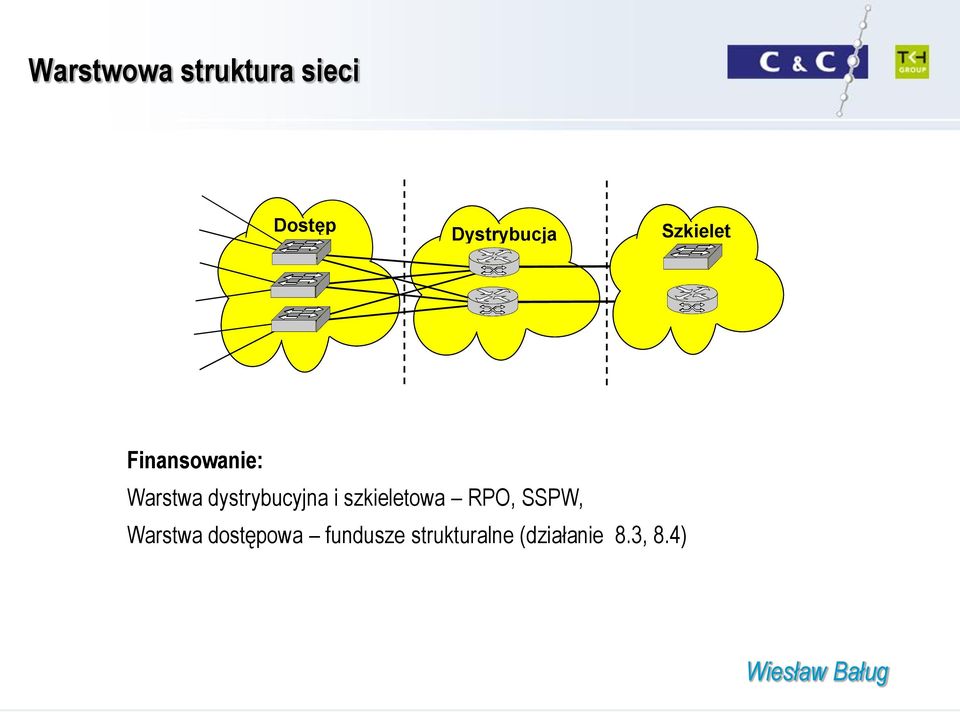

4 Warstwowa struktura sieci Dostęp Dystrybucja Szkielet Finansowanie: Warstwa dystrybucyjna i szkieletowa RPO, SSPW, Warstwa dostępowa fundusze strukturalne (działanie 8.3, 8.4)

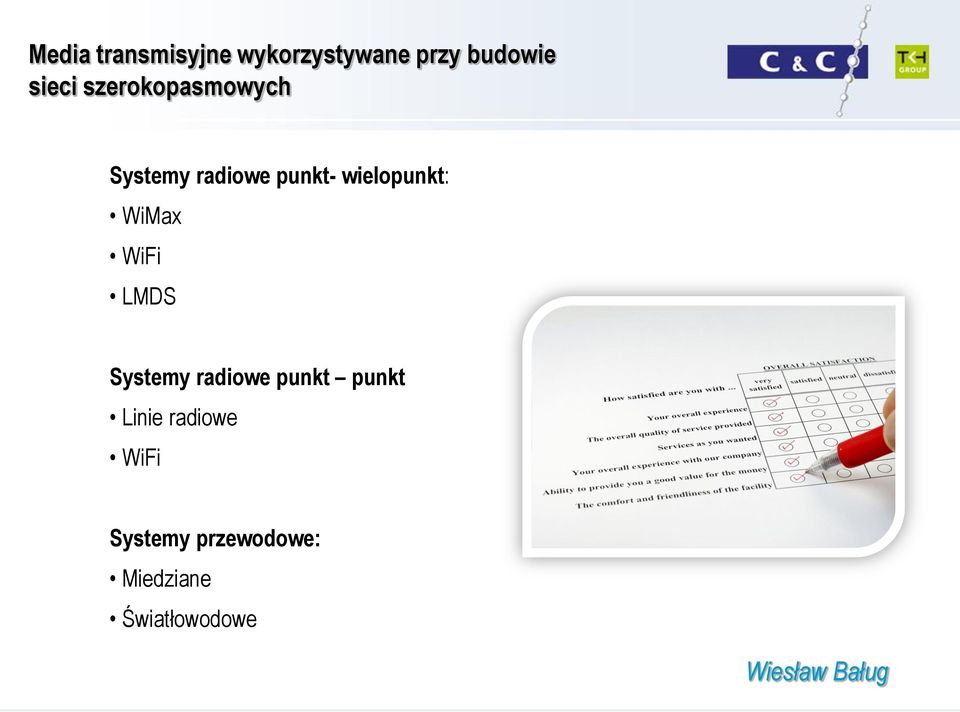

5 Media transmisyjne wykorzystywane przy budowie sieci szerokopasmowych Systemy radiowe punkt- wielopunkt: WiMax WiFi LMDS Systemy radiowe punkt punkt Linie radiowe WiFi Systemy przewodowe: Miedziane Światłowodowe

6 Podstawowe parametry techniczne systemów radiowych Wi-Fi Linia radiowa Typ Częstotliwość Zasięg Interfejs Przepływność p-m-p 3-5 km 2,4; 5,6 GHz 100Base-Tx do 300 Mbit/s p-p 15 km p-p 4, 7, 8, 11, 13, 15, 18, 23, 26, 32, 38 GHz do 40 km E1; E3; 100Base-Tx; 1000Base-Lx, STM-1; STM-4 do 622 Mbit/s LMDS p-m-p 26 i 28 GHz 5-6 km E1; 100Base-Tx 64 Mbit/s WiMax p-m-p 3,5 GHz do 10 km 100Base-Tx 10 Mbit/s

7 Struktura bezprzewodowego systemu dostępowego Kontroler stacji bazowych Stacja bazowa Stacja bazowa Kontroler stacji bazowych Kontroler sieci Wezeł komutacyjny Terminal dostępowy Stacja bazowa Kontroler stacji bazowych

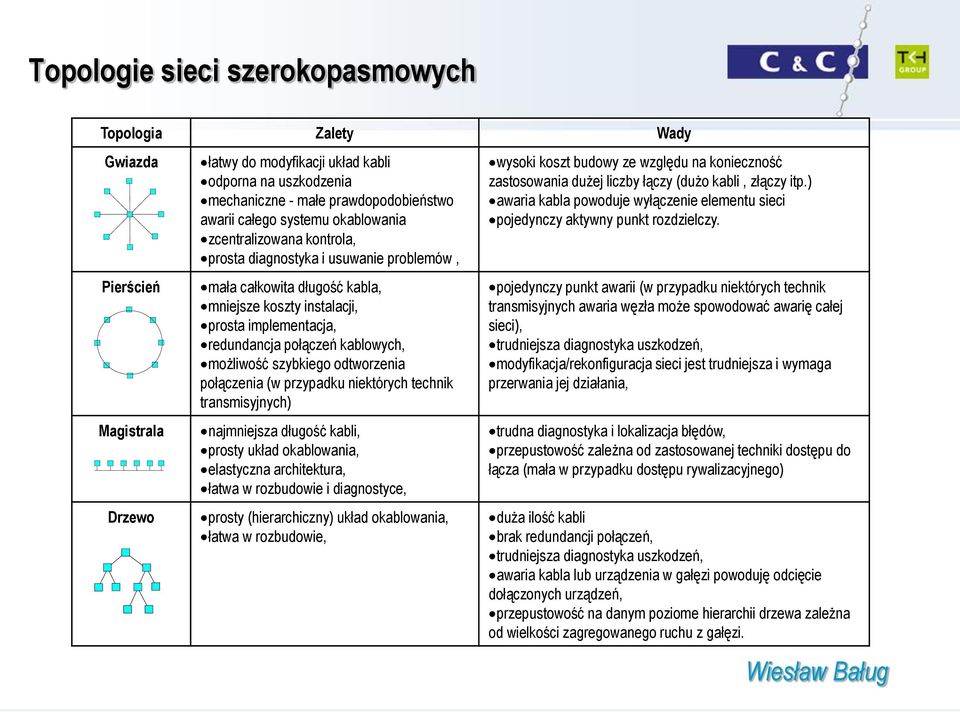

8 Topologie sieci szerokopasmowych Topologia Zalety Wady Gwiazda Pierścień Magistrala Drzewo łatwy do modyfikacji układ kabli odporna na uszkodzenia mechaniczne - małe prawdopodobieństwo awarii całego systemu okablowania zcentralizowana kontrola, prosta diagnostyka i usuwanie problemów, mała całkowita długość kabla, mniejsze koszty instalacji, prosta implementacja, redundancja połączeń kablowych, możliwość szybkiego odtworzenia połączenia (w przypadku niektórych technik transmisyjnych) najmniejsza długość kabli, prosty układ okablowania, elastyczna architektura, łatwa w rozbudowie i diagnostyce, prosty (hierarchiczny) układ okablowania, łatwa w rozbudowie, wysoki koszt budowy ze względu na konieczność zastosowania dużej liczby łączy (dużo kabli, złączy itp.) awaria kabla powoduje wyłączenie elementu sieci pojedynczy aktywny punkt rozdzielczy. pojedynczy punkt awarii (w przypadku niektórych technik transmisyjnych awaria węzła może spowodować awarię całej sieci), trudniejsza diagnostyka uszkodzeń, modyfikacja/rekonfiguracja sieci jest trudniejsza i wymaga przerwania jej działania, trudna diagnostyka i lokalizacja błędów, przepustowość zależna od zastosowanej techniki dostępu do łącza (mała w przypadku dostępu rywalizacyjnego) duża ilość kabli brak redundancji połączeń, trudniejsza diagnostyka uszkodzeń, awaria kabla lub urządzenia w gałęzi powoduję odcięcie dołączonych urządzeń, przepustowość na danym poziome hierarchii drzewa zależna od wielkości zagregowanego ruchu z gałęzi.

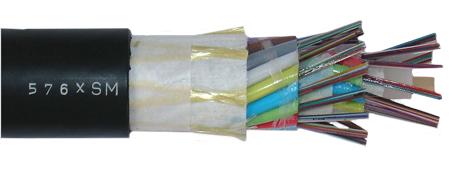

9 Technologie budowy sieci z wykorzystaniem kabli światłowodowych Kabel doziemny Kabel kanałowy w kanalizacji pierwotnej Kabel kanałowy w kanalizacji wtórnej lub rurociągu kablowym Mikrokabel w mikrokanalizacji Kabel specjalny w kanalizacji ściekowej lub ogólnospławnej Kabel podwieszany na liniach energetycznych wysokiego napięcia typu OPGW Kabel podwieszany na liniach wysokiego, średniego i niskiego napięcia typu ADSS Wykorzystanie nieczynnych rurociągów gazowych, ciepłowniczych i wodociągowych Kabel wewnętrzny

10 Budowa sieci z wykorzystaniem mikrokanalizacji 1. Mikrorura 2. Warstwa zewnętrzna 3. Warstwa wewnętrzna Element Średnica zewnętrzna [mm] Grubość ścianki [mm] Mikrorura 10 1 Warstwa wewnętrzna Warstwa zewnętrzna Zalety: mniejsze wymiary rurociągu istotne w miejscach o gęstym uzbrojeniu elastyczny sposób rozdziału mikrorurek mniejsze wymiary zasobników w stosunku do studni kablowych niższe opłaty za umieszczenie kanalizacji w gruncie porównywalny koszt budowy w stosunku do rozwiązania klasycznego

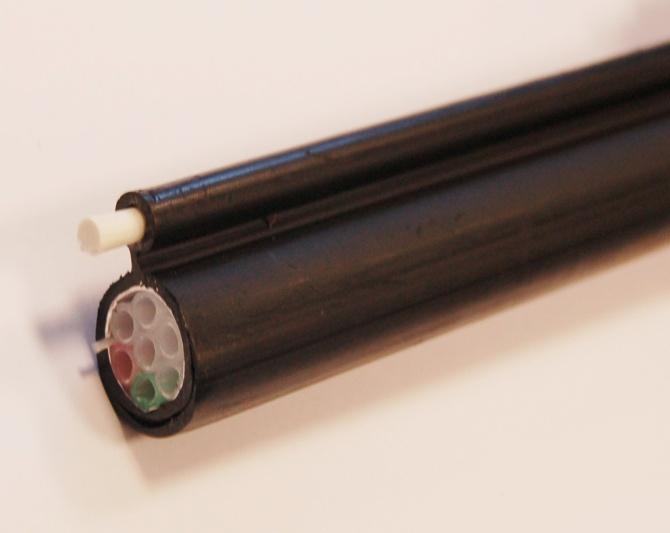

11 Zastosowanie mikrokanalizacji podwieszanej przy budowie sieci Mikrokanalizacja ósemkowa ze stalową linką nośną z dielektryczną linką nośną

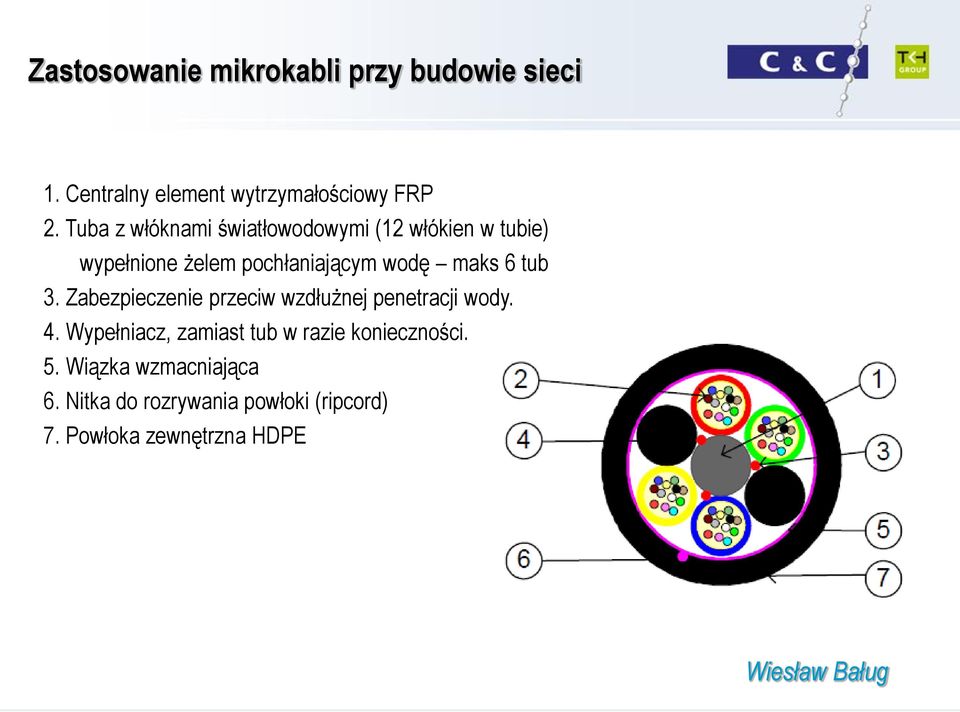

12 Zastosowanie mikrokabli przy budowie sieci 1. Centralny element wytrzymałościowy FRP 2. Tuba z włóknami światłowodowymi (12 włókien w tubie) wypełnione żelem pochłaniającym wodę maks 6 tub 3. Zabezpieczenie przeciw wzdłużnej penetracji wody. 4. Wypełniacz, zamiast tub w razie konieczności. 5. Wiązka wzmacniająca 6. Nitka do rozrywania powłoki (ripcord) 7. Powłoka zewnętrzna HDPE

13 Metody budowy kanalizacji teletechnicznej w technologii doziemnej 1. Wykop otwarty konieczne odtwarzanie nawierzchni, ochrona istniejących nasadzeń zieleni; 2. Przecisk pneumatyczny - możliwy do wykorzystania przy niewielkich odległościach i średnicach dla pojedynczej rury lub kabla; 3. Przewiert sterowany precyzyjne prowadzenie kanalizacji, możliwy wykorzystania na znacznych odległościach i dużych średnicach rur.

14 Budowa sieci z wykorzystaniem kanalizacji ściekowej i ogólnospławnej Kanalizacja przełazowa Przyłącze budynkowe Zalety: Brak konieczności wykonywania wykopów Możliwość budowy sieci w terenie o wysokiej gęstości uzbrojenia Krótki czas budowy Uproszczone uzgodnienia Wady: Wysoka cena Wyższy koszt eksploatacji Utrudnione zmiany w konfiguracji sieci po zbudowaniu Utrudnienie w utrzymaniu i konserwacji sieci kanalizacyjnej

15 Budowa sieci z wykorzystaniem podbudowy słupowej wysokiego napięcia (OPGW) Budowa kabla OPGW Zastosowanie dla budowy sieci szerokopasmowej jest utrudnione ponieważ: Sieć wysokiego napięcia nie dociera zwykle do miejscowości wiejskich Prace przy sieci wymagają wyłączeń zasilania Niejednoznaczne prawo własności włókien światłowodowych i linii odgromowej. Budowa sieci z wykorzystaniem kabla OPGW

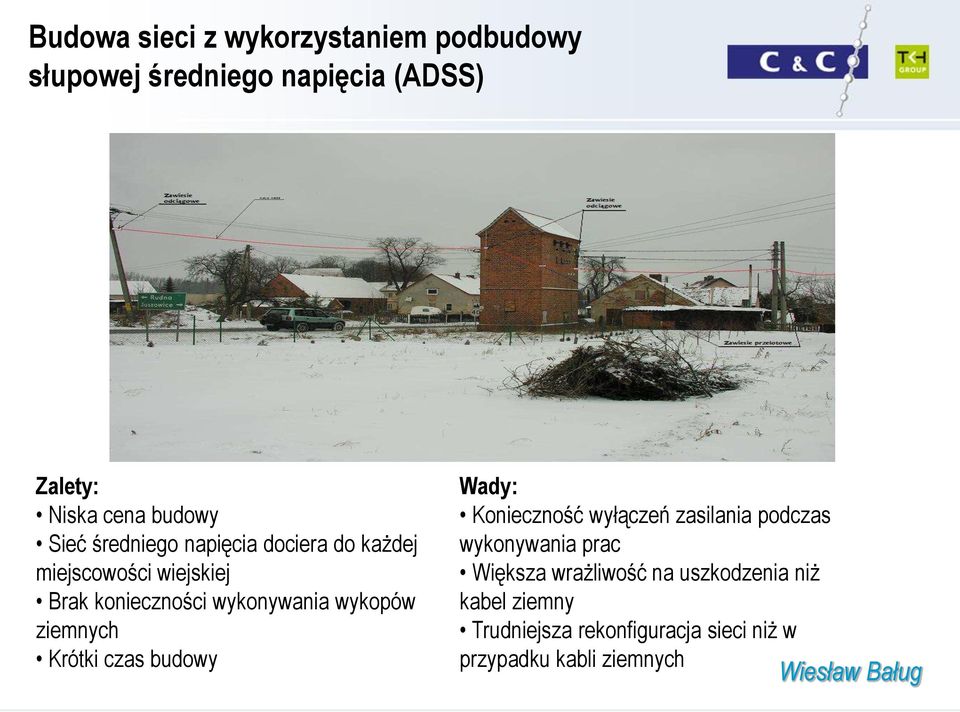

16 Budowa sieci z wykorzystaniem podbudowy słupowej średniego napięcia (ADSS) Zalety: Niska cena budowy Sieć średniego napięcia dociera do każdej miejscowości wiejskiej Brak konieczności wykonywania wykopów ziemnych Krótki czas budowy Wady: Konieczność wyłączeń zasilania podczas wykonywania prac Większa wrażliwość na uszkodzenia niż kabel ziemny Trudniejsza rekonfiguracja sieci niż w przypadku kabli ziemnych

17 Projektowanie sieci kablowej na podbudowie słupowej średniego napięcia zawartość projektu Projekt sieci kablowej na podbudowie słupowej średniego napięcia powinien zawierać m.in.: Inwentaryzację (lub aktualizację istniejącej paszportyzacji) odcinka sieci średniego napięcia Ocenę stanu technicznego i obliczenia wytrzymałości słupów Pomiary zwisów przewodów roboczych na każdym przęśle Uzgodnienia z właścicielami nieruchomości nad którymi przechodzi linia Uzgodnienia z zarządcami dróg w przypadku skrzyżowań Uzgodnienia z lasami państwowymi (uwaga na nieuregulowaną sytuację prawną przejścia sieci energetycznej przez tereny leśne) Szczegółowy projekt techniczny zawieszenia kabla dla każdego przęsła. Pozwolenie na budowę

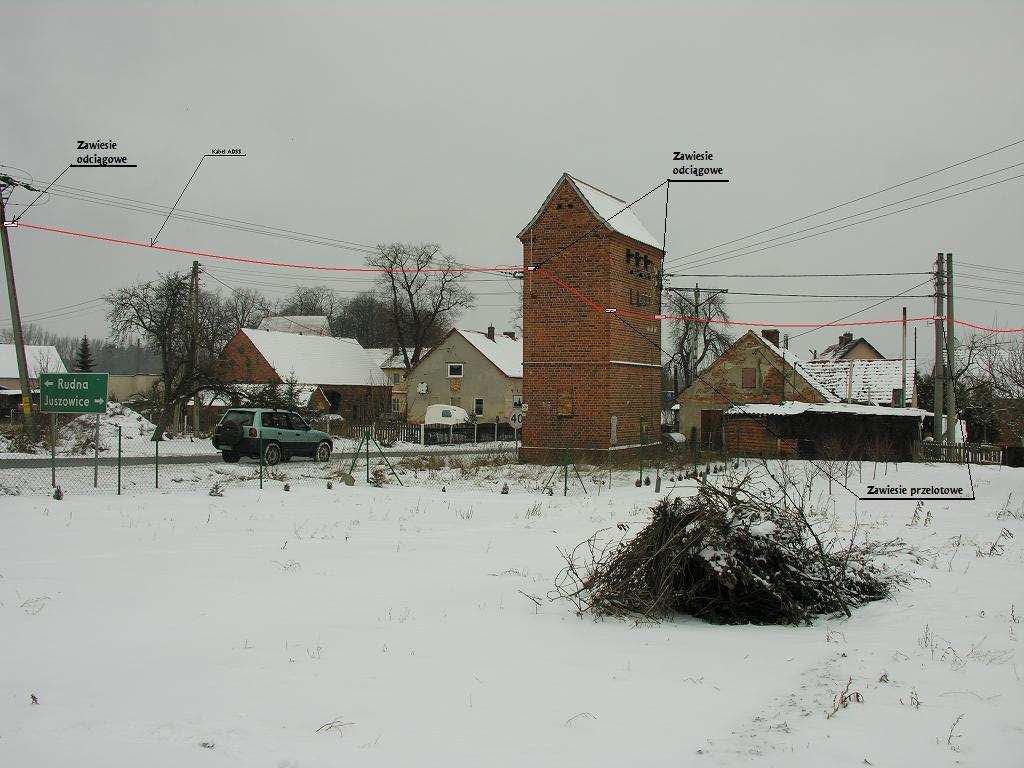

18 Projektowanie sieci kablowej na podbudowie słupowej średniego napięcia przykład projektu

19 Budowa sieci z wykorzystaniem podbudowy słupowej niskiego napięcia (ADSS) Cechy rozwiązania: Stosowane w obszarach zabudowanych Wykorzystywane są także słupy oświetleniowe Istnieje możliwość instalacji na słupach urządzeń aktywnych i ich zasilania Przykłady rozwiązań:

20 Pasywne sieci optyczne Właściwości: Sieci PON zbudowane są z pasywnych elementów optycznych Sygnał optyczny przenoszony przez włókno światłowodowe jest rozdzielany na kilka wiązek w pasywnych rozgałęźnikach optycznych (ang. splitters) Zasięg sieci PON zależy od budżetu mocy toru światłowodowego wynikającego między innymi ze współczynnika podziału rozdzielaczy. Każdy podział sygnału (split) np. 1:2 to 3dB straty sygnału Optyczna sieć dystrybucyjna może być wykonana w konfiguracjach punkt-punkt i punkt-wielopunkt W zakresie rozwiązań sieci PON wyróżnia się cztery rodzaje sieci: APON, BPON, GPON, EPON

21 Przykładowa architektura sieci EPON

22 Aktywne sieci optyczne Cechy sieci aktywnych: Sieci AON jako technologie transmisyjną mogą wykorzystywać systemy PDH i SDH Sieci mogą być budowane w oparciu o przełączniki Ethernet (100/1000/10000 Mb/s lub 10 Gb/s) warstwy drugiej i przełączniki warstwy trzeciej" (L3) wyposażone w interfejsy światłowodowe

23 Architektura sieci dostępowych typu FITL Typy architektury sieci: światłowód doprowadzony do szafki rozgałęźnej FTTD (ang. Fiber To The Distribution); światłowód doprowadzony do szafki rozdzielczej przy ulicy FTTC (ang. Fibre To The Curb); światłowód doprowadzony do budynku FTTB (ang. Fibre To The Building); światłowód doprowadzony do mieszkania FTTH (ang. Fibre To The Home).

24 Poradniki jak projektować i budować sieć szerokopasmową Wydawca: Fundacja Wspomagania Wsi, Warszawa Współpraca: Urząd Komunikacji Elektronicznej Warszawa Poradnik w wersji elektronicznej dostępny jest na stronach: -mila--budowa-i-eksploatacjateleinformatycznej-sieci-dostepowej oraz radnik_budowa_sieci_iii_net.pdf

25 Poradniki jak projektować i budować sieć szerokopasmową
