1 Budowa efektywnej sieci xwdm Adam Sedlin Kierownik Zespołu Sieci Transportowej PLNOG 2013

2 WDM Wavelength Division Multiplexing Klasyczny sposób transmisji sygnału w światłowodzie Transmitter 1 = 1550nm 1 = 1550nm Receiver Laser at 1550nm Jedna długość fali na jednym włóknie typowa przepustowość 2.5G - 10G Urządzenia DWDM umożliwiają transmisję wielu długości fal na jednym włóknie 1 = 1530nm 1 = 1530nm 2 = 1531nm 2 = 1531nm 79 = 1550nm 79 = 1550nm 80 = 1559nm Ponad 80 na jednym włóknie, każda o pojemności nawet 100Gb/s 80 = 1559nm

3 xwdm = CWDM + DWDM

4 DWDM przykładowa konfiguracja Transponder Linie światłowodowe (R)OADM (local add/drop) Cross connections Transponder MUX/DEMUX OLA OADM lub ROADM MUX/DEMUX TX RX Booster Pre-Amp TX RX TX RX TX RX TX RX Raman mux TX RX Wzmacniacze optyczne EDFA lub Ramana

5 Sieci xwdm Początek: Jak optymalnie budować? 1. Precyzyjnie zdefiniuj potrzeby 2. Rozpoznaj dostępne zasoby 3. Określ uwarunkowania sieciowe i infrastrukturalne (HLD) 4. Rozpoznaj rynek i wybierz technologię 5. Opracuj szczegółowy projekt sieci (LLD) 6. Wybierz dostawcę lub dostawców urządzeń 7. Wybuduj sieć i uruchom system zarządzania

6 Sieci xwdm A co dalej? Czyli jak utrzymać i rozwijać sieć. 1. Pamiętaj o potrzebach 2. Przygotuj strategię rozwoju 3. Zdywersyfikuj dostawców 4. Monitoruj rynek i dostępne nowe technologie 5. Okresowo negocjuj ceny z dostawcami

7 A jak to wyglądało w Exatelu?

8 EXATEL wczoraj, dzisiaj i jutro 20 lat doświadczenia rodowód i tradycja (Telbank i Tel-Energo) stabilna polska firma należymy do grupy PGE

km 500 węzłów sieci szkieletowej na terenie całego kraju ~100 węzłów

9 Infrastruktura własna sieć transmisyjna o długości 20 tys. km, łącznie z PGE 30 tys. km 500 węzłów sieci szkieletowej na terenie całego kraju ~100 węzłów DWDM ~300 węzłów CWDM i Metro DWDM ~40 węzłów IP MPLS (dodatkowe 50 w budowie) ~1100 węzłów SDH (szkieletowych i klienckich)

świecie własny światłowód do Frankfurtu najmniejsze opóźnienia

10 Globalny zasięg usług punkty styku z operatorami wszystkich sąsiadujących krajów blisko 150 połączeń z operatorami na całym świecie własny światłowód do Frankfurtu najmniejsze opóźnienia czasowe w przesyłaniu pakietów danych Frankfurt nad Menem punkt wymiany ruchu Internetowego

11 Topologia sieci Technologie w sieci - model warstwowy VoIP Centrale TDM ATM/ FR Carrier/Metro Ethernet IP/MPLS Sieć DWDM / CWDM SDH Kable światłowodowe

12 Topologia sieci Sieć światłowodowa

13 Topologia sieci Sieć DWDM wczoraj

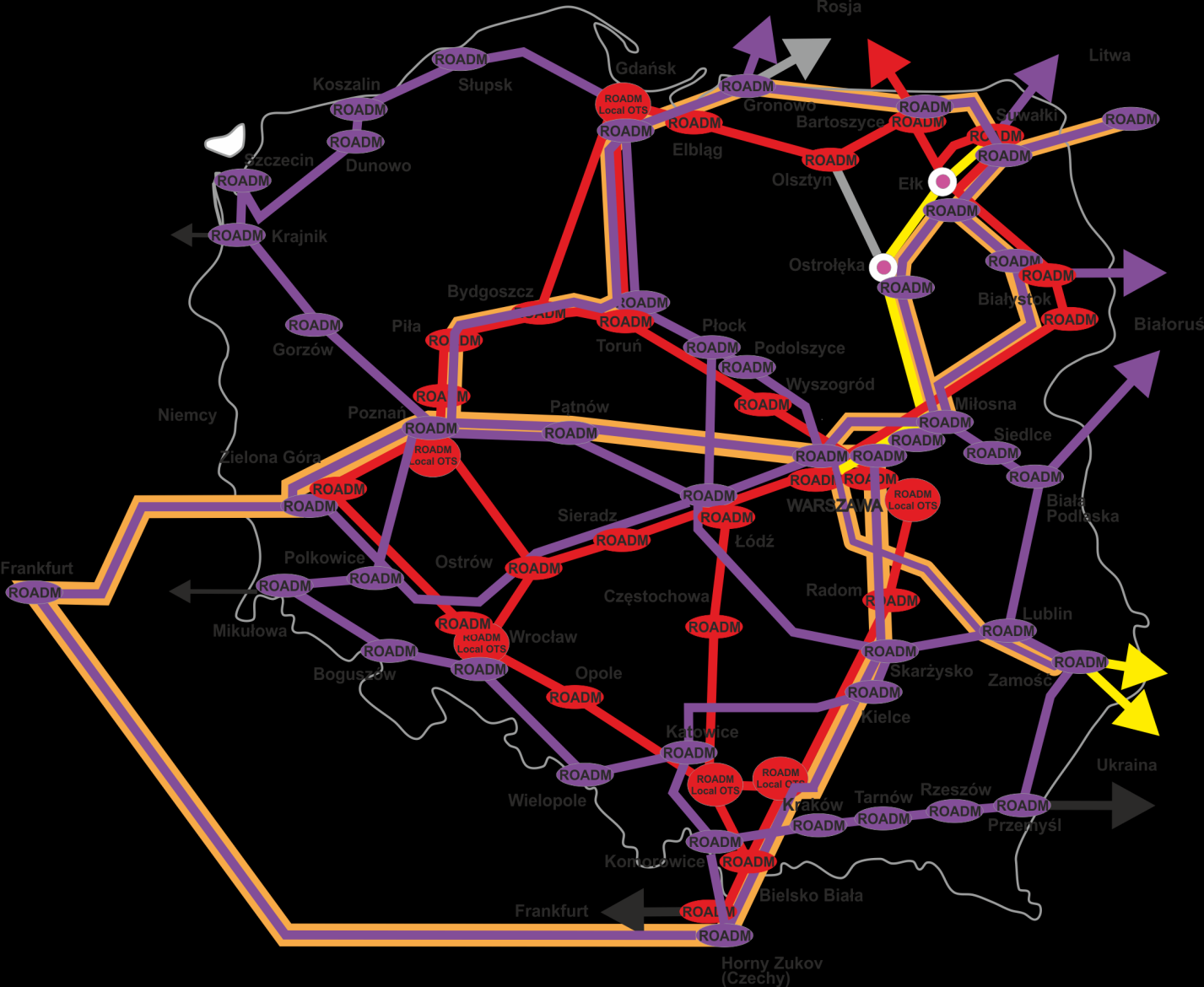

14 Topologia sieci Sieć DWDM dziś

15 Topologia sieci Sieć DWDM jutro

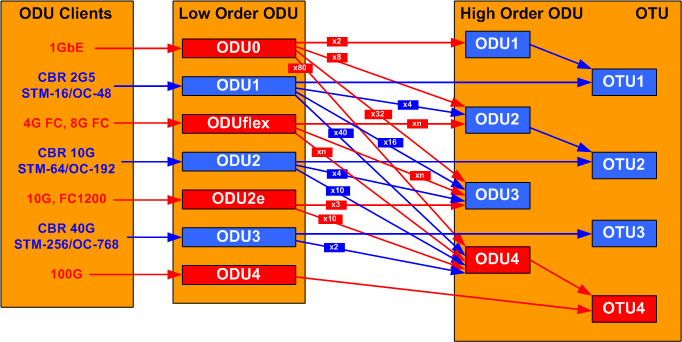

16 OTN w sieci

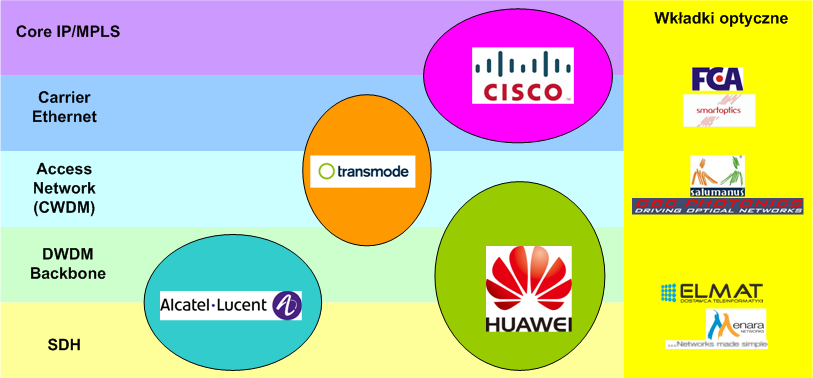

17 Multivendor w Exatel

18 Wkładki optyczne Oryginały i zamienniki Moduły optyczne DWDM i CWDM typu SFP, XFP i SFP+ Gdzie stosować? o Transpondery (o ile mają wymienną optykę) o Urządzenia zewnętrzne (SDH, routery, switche) Dlaczego stosować? o Konkurencja cenowa o Szybsze czasy dostaw o Porównywalna jakość oryginałów i zamienników Od kogo kupować? o Od sprawdzonych partnerów

19 Wkładki optyczne Jak ograniczyć koszty magazynu czyli: Menara Networks Niestrojone i strojone moduły 10G OTN DWDM ze zintegrowanym koderem FEC XFP SFP+ XENPAK

20 Podsumowanie Nie ma uniwersalnej metody jak budować optymalną sieć DWDM: Każdy operator ma specyficzne potrzeby Różna infrastruktura światłowodowa skutkuje potrzebą stosowania różnych rozwiązań xwdm Istniejąca infrastruktura i topologia sieci zawsze wprowadza pewne ograniczenia w dalszym rozwoju Dobre rady: Minimum dwóch dostawców dla sieci xwdm, ale co za dużo to niezdrowo Wypracowanie partnerstwa z wybranymi dostawcami. Ograniczone zaufanie dla dostawców zawsze chcą sprzedać więcej niż klient potrzebuje Budowanie zamkniętych struktur pierścieniowych w oparciu o jeden system i dostawcę Wykorzystanie funkcjonalności Alien Lambda w aktywnej sieci DWDM Wykorzystanie funkcjonalności OTN w sieciach rozległych. W małych sieciach rozwiązanie to może okazać się nieopłacalne ROADM głównie dla dużych sieci międzymiastowych. W tej technologii łatwo przeinwestować Nie należy obawiać się nowych technologii ale przed wdrożeniem należy je dobrze poznać i przetestować

21 Dlaczego EXATEL? stabilna polska firma, której właścicielem jest PGE infrastruktura inwestycje (rozwój sieci, nowe technologie) partnerstwa (know how i niższe koszty bezpośrednie realizowanych usług) jakość wypracowana we współpracy z największymi instytucjami z sektora finansowego i energetycznego wiedza, doświadczenie, eksperci projektowe podejście do współpracy z Klientami

22 Co mówią o nas Klienci Badania TNS OBOP za 2011r JAKOŚĆ OBSŁUGI JAKOŚĆ ŚWIADCZONYCH USŁUG

23 Dziękuję za uwagę KONTAKT: Adam Sedlin Kierownik Zespołu Sieci Transportowej mail:
