FlexDSL ORION3 TDM Based SHDSL.bis

Transkrypt

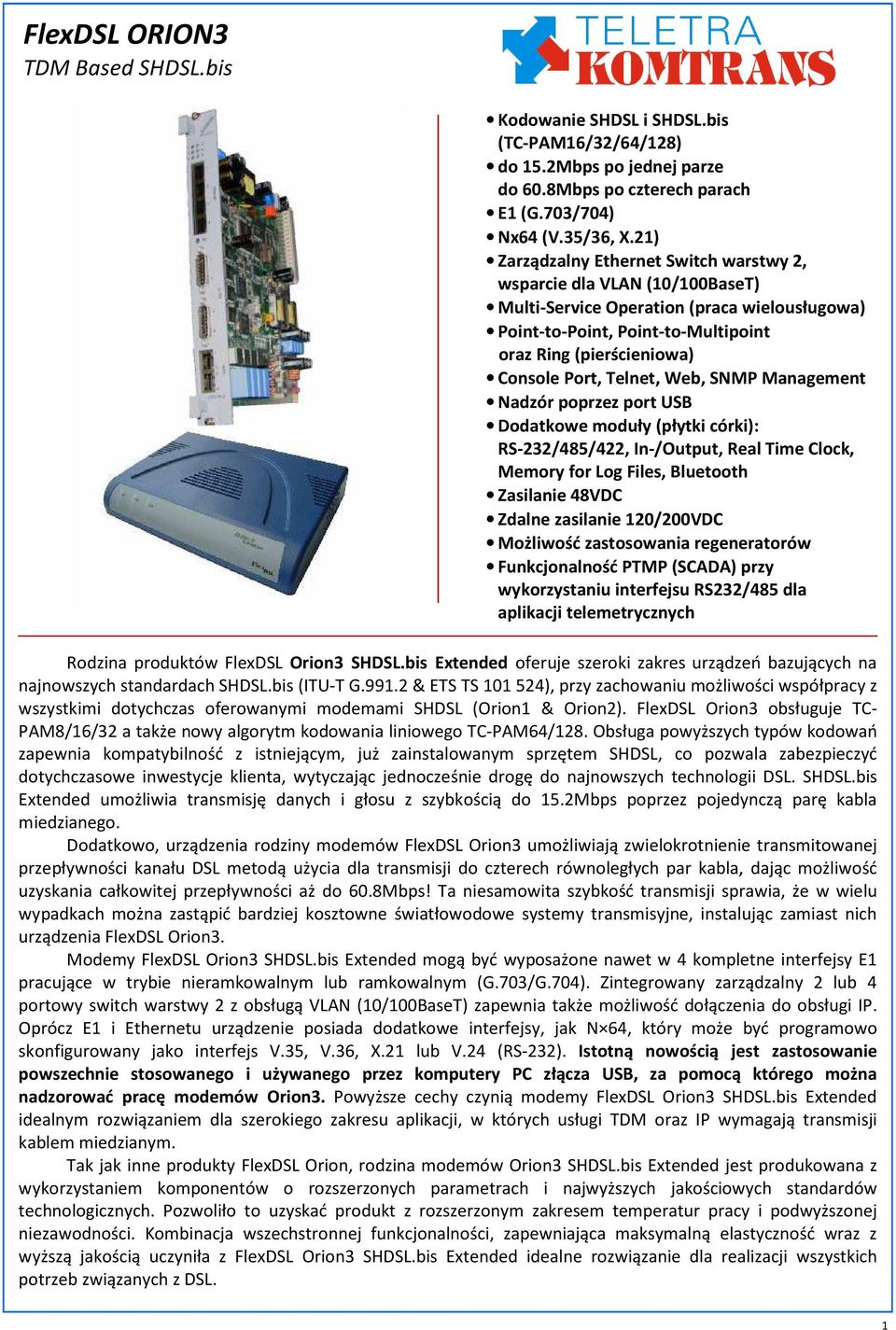

1 FlexDSL ORION3 TDM Based SHDSL.bis Kodowanie SHDSL i SHDSL.bis (TC-PAM16/32/64/128) do 15.2Mbps po jednej parze do 60.8Mbps po czterech parach E1 (G.703/704) Nx64 (V.35/36, X.21) Zarządzalny Ethernet Switch warstwy 2, wsparcie dla VLAN (10/100BaseT) Multi-Service Operation (praca wielousługowa) Point-to-Point, Point-to-Multipoint oraz Ring (pierścieniowa) Console Port, Telnet, Web, SNMP Management Nadzór poprzez port USB Dodatkowe moduły (płytki córki): RS-232/485/422, In-/Output, Real Time Clock, Memory for Log Files, Bluetooth Zasilanie 48VDC Zdalne zasilanie 120/200VDC Możliwość zastosowania regeneratorów Funkcjonalność PTMP (SCADA) przy wykorzystaniu interfejsu RS232/485 dla aplikacji telemetrycznych Rodzina produktów FlexDSL Orion3 SHDSL.bis Extended oferuje szeroki zakres urządzeń bazujących na najnowszych standardach SHDSL.bis (ITU-T G & ETS TS ), przy zachowaniu możliwości współpracy z wszystkimi dotychczas oferowanymi modemami SHDSL (Orion1 & Orion2). FlexDSL Orion3 obsługuje TC- PAM8/16/32 a także nowy algorytm kodowania liniowego TC-PAM64/128. Obsługa powyższych typów kodowań zapewnia kompatybilność z istniejącym, już zainstalowanym sprzętem SHDSL, co pozwala zabezpieczyć dotychczasowe inwestycje klienta, wytyczając jednocześnie drogę do najnowszych technologii DSL. SHDSL.bis Extended umożliwia transmisję danych i głosu z szybkością do 15.2Mbps poprzez pojedynczą parę kabla miedzianego. Dodatkowo, urządzenia rodziny modemów FlexDSL Orion3 umożliwiają zwielokrotnienie transmitowanej przepływności kanału DSL metodą użycia dla transmisji do czterech równoległych par kabla, dając możliwość uzyskania całkowitej przepływności aż do 60.8Mbps! Ta niesamowita szybkość transmisji sprawia, że w wielu wypadkach można zastąpić bardziej kosztowne światłowodowe systemy transmisyjne, instalując zamiast nich urządzenia FlexDSL Orion3. Modemy FlexDSL Orion3 SHDSL.bis Extended mogą być wyposażone nawet w 4 kompletne interfejsy E1 pracujące w trybie nieramkowalnym lub ramkowalnym (G.703/G.704). Zintegrowany zarządzalny 2 lub 4 portowy switch warstwy 2 z obsługą VLAN (10/100BaseT) zapewnia także możliwość dołączenia do obsługi IP. Oprócz E1 i Ethernetu urządzenie posiada dodatkowe interfejsy, jak N 64, który może być programowo skonfigurowany jako interfejs V.35, V.36, X.21 lub V.24 (RS-232). Istotną nowością jest zastosowanie powszechnie stosowanego i używanego przez komputery PC złącza USB, za pomocą którego można nadzorować pracę modemów Orion3. Powyższe cechy czynią modemy FlexDSL Orion3 SHDSL.bis Extended idealnym rozwiązaniem dla szerokiego zakresu aplikacji, w których usługi TDM oraz IP wymagają transmisji kablem miedzianym. Tak jak inne produkty FlexDSL Orion, rodzina modemów Orion3 SHDSL.bis Extended jest produkowana z wykorzystaniem komponentów o rozszerzonych parametrach i najwyższych jakościowych standardów technologicznych. Pozwoliło to uzyskać produkt z rozszerzonym zakresem temperatur pracy i podwyższonej niezawodności. Kombinacja wszechstronnej funkcjonalności, zapewniająca maksymalną elastyczność wraz z wyższą jakością uczyniła z FlexDSL Orion3 SHDSL.bis Extended idealne rozwiązanie dla realizacji wszystkich potrzeb związanych z DSL. 1

2 Przykładowe zastosowania urządzeń FlexDSL Orion3 SHDSL.bis Extended Aplikacja Ethernet Add/Drop z regeneratorami i zdalnym zasilaniem Aplikacja wieloparowa Punkt-Punkt z zabezpieczeniem przeciwawaryjnym Aplikacja Punkt-Wielopunkt z regeneratorami 2

3 Przykładowe zastosowania urządzeń FlexDSL Orion3 SHDSL.bis Extended Aplikacja pierścieniowa Orion3 jako konwerter E1-Ethernet PTMP oznacza Point-To-Multipoint funkcjonalność zaimplementowana w modemach Orion3 dla transmisji RS- 232/485. Pozwala budować sieci o topologii gwiazdy i bus, w których każdy punkt sieci otrzymuje to, co inny punkt sieci transmituje. Kanały WAN są używane jako warstwa transmisyjna dla PTMP, ale dane RS-232/485 nie są częścią infrastruktury transmisyjnej Ethernet w Orion3. Dane PTMP są odbierane po drugiej stronie połączenia WAN i nie są routowane jako ramki Ethernet. Dane PTMP są transmitowane z najwyższym priorytetem i nie mogą być przerywane przez ruch Ethernet, który ma niższy priorytet. Przykład aplikacji typu gwiazda oraz bus (poniżej) Orion3 PTMP (SCADA) telemetria 3

4 FlexDSL Orion3 SHDSL.bis Extended Specjalna wersja z modułem SFP Wśród modemów z serii Orion3 SHDSL.bis Extended znajduje się specjalna wersja Orion3, V84S, która dysponuje 2 złączami Ethernet oraz modułem światłowodowym SFP. Tak, jak pozostałe modemy z serii Orion3, model V84S może być zarządzany poprzez wbudowany port USB. FG-PAM-SA4N-3Eth, V84S Modemy Orion3 mogą być zarządzane zarówno poprzez port RS-232, jak i USB 4

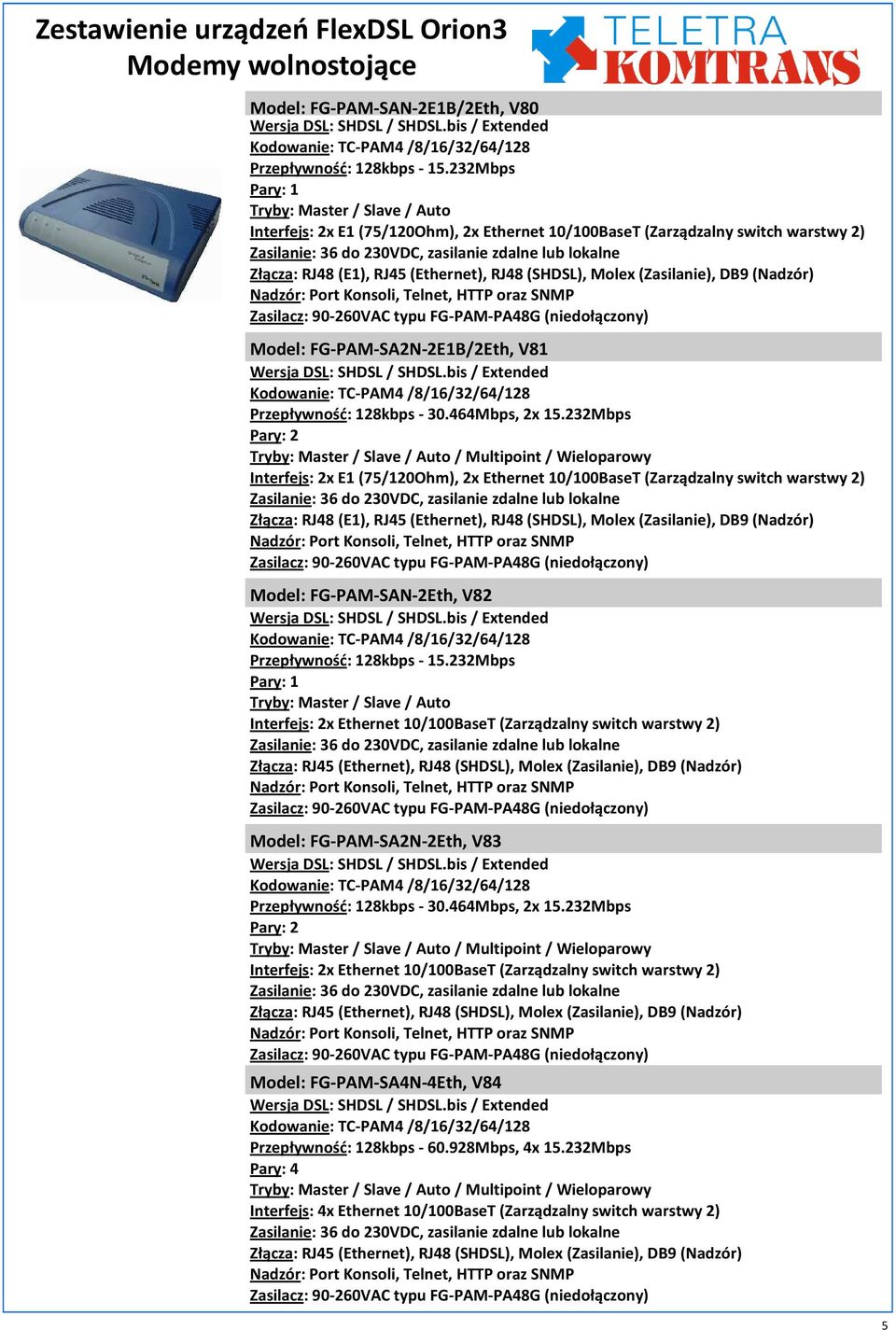

5 Modemy wolnostojące Model: FG-PAM-SAN-2E1B/2Eth, V80 Pary: 1 Interfejs: 2x E1 (75/120Ohm), 2x Ethernet 10/100BaseT (Zarządzalny switch warstwy 2) Złącza: RJ48 (E1), RJ45 (Ethernet), RJ48 (SHDSL), Molex (Zasilanie), DB9 (Nadzór) Model: FG-PAM-SA2N-2E1B/2Eth, V81 / Multipoint / Wieloparowy Interfejs: 2x E1 (75/120Ohm), 2x Ethernet 10/100BaseT (Zarządzalny switch warstwy 2) Złącza: RJ48 (E1), RJ45 (Ethernet), RJ48 (SHDSL), Molex (Zasilanie), DB9 (Nadzór) Model: FG-PAM-SAN-2Eth, V82 Pary: 1 Interfejs: 2x Ethernet 10/100BaseT (Zarządzalny switch warstwy 2) Model: FG-PAM-SA2N-2Eth, V83 / Multipoint / Wieloparowy Interfejs: 2x Ethernet 10/100BaseT (Zarządzalny switch warstwy 2) Model: FG-PAM-SA4N-4Eth, V84 Przepływność: 128kbps Mbps, 4x Mbps Pary: 4 / Multipoint / Wieloparowy Interfejs: 4x Ethernet 10/100BaseT (Zarządzalny switch warstwy 2) 5

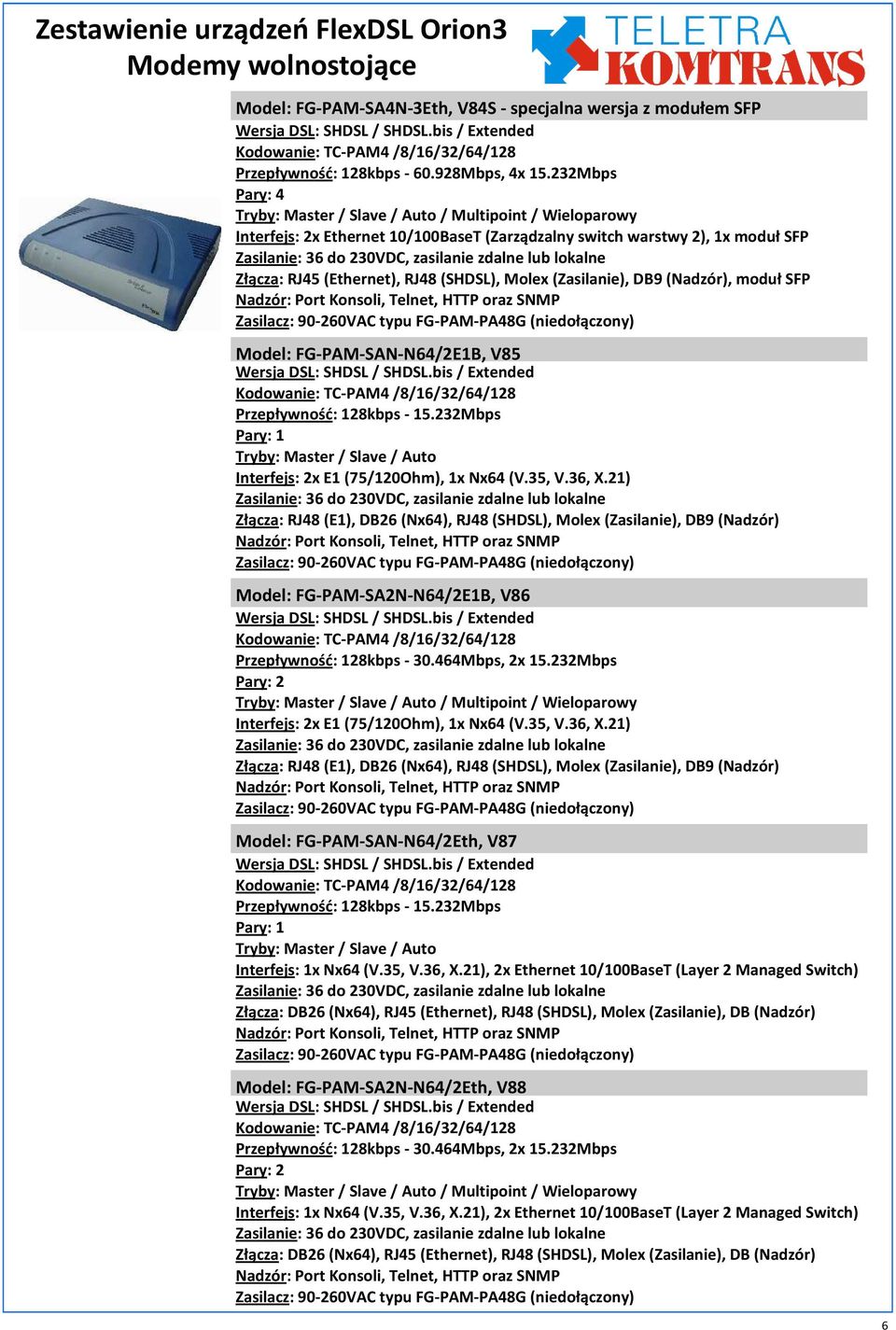

6 Modemy wolnostojące Model: FG-PAM-SA4N-3Eth, V84S - specjalna wersja z modułem SFP Przepływność: 128kbps Mbps, 4x Mbps Pary: 4 / Multipoint / Wieloparowy Interfejs: 2x Ethernet 10/100BaseT (Zarządzalny switch warstwy 2), 1x moduł SFP, moduł SFP Model: FG-PAM-SAN-N64/2E1B, V85 Pary: 1 Interfejs: 2x E1 (75/120Ohm), 1x Nx64 (V.35, V.36, X.21) Złącza: RJ48 (E1), DB26 (Nx64), RJ48 (SHDSL), Molex (Zasilanie), DB9 (Nadzór) Model: FG-PAM-SA2N-N64/2E1B, V86 / Multipoint / Wieloparowy Interfejs: 2x E1 (75/120Ohm), 1x Nx64 (V.35, V.36, X.21) Złącza: RJ48 (E1), DB26 (Nx64), RJ48 (SHDSL), Molex (Zasilanie), DB9 (Nadzór) Model: FG-PAM-SAN-N64/2Eth, V87 Pary: 1 Interfejs: 1x Nx64 (V.35, V.36, X.21), 2x Ethernet 10/100BaseT (Layer 2 Managed Switch) Złącza: DB26 (Nx64), RJ45 (Ethernet), RJ48 (SHDSL), Molex (Zasilanie), DB (Nadzór) Model: FG-PAM-SA2N-N64/2Eth, V88 / Multipoint / Wieloparowy Interfejs: 1x Nx64 (V.35, V.36, X.21), 2x Ethernet 10/100BaseT (Layer 2 Managed Switch) Złącza: DB26 (Nx64), RJ45 (Ethernet), RJ48 (SHDSL), Molex (Zasilanie), DB (Nadzór) 6

7 Modemy DIN Rail (na szynę) Model: FG-PAM-RAIL2N-2E1B/2Eth, V81 / Multipoint / Wieloparowy Interfejs: 2x E1 (75/120Ohm), 2x Ethernet 10/100BaseT (Zarządzalny switch warstwy 2) Złącza: RJ48 (E1), RJ45 (Ethernet), RJ48 (SHDSL), Molex (Zasilanie), DB9 (Nadzór) Model: FG-PAM-RAIL2N-2Eth, V83 / Multipoint / Wieloparowy Interfejs: 2x Ethernet 10/100BaseT (Zarządzalny switch warstwy 2) Model: FG-PAM-RAIL4N-4Eth, V84 Przepływność: 128kbps Mbps, 4x Mbps Pary: 4 / Multipoint / Wieloparowy Interfejs: 4x Ethernet 10/100BaseT (Zarządzalny switch warstwy 2) 7

8 Sub Rack Module (Karta) Model: FG-PAM-SRL-2E1B/4Eth-RP, V90 Pary: 1 Interfejs: 2x E1 (75/120Ohm), 4x Ethernet 10/100BaseT (Zarządzalny switch warstwy 2) Zasilanie: 36 do 72VDC (lokalne), 120/200VDC (zdalne) Złącza: DB15 (E1), RJ45 (Ethernet), RJ48 (SHDSL), DIN41612 (Płyta okablowania) Model: FG-PAM-SRL-2E1B/N64/4Eth-RP, V91 Pary: 1 Interfejs: 2x E1 (75/120Ohm), 1x Nx64 (V.35, V.36, X.21), 4x Ethernet 10/100BaseT (Zarządzalny switch warstwy 2) Zasilanie: 36 do 72VDC (lokalne), 120/200VDC (zdalne) Złącza: DB15 (E1), RJ45 (Ethernet), DB26 (Nx64), RJ48 (SHDSL), DIN41612 (Backplane) Model: FG-PAM-SR2L-4E1B/4Eth-RP, V93 / Multipoint/ Wieloparowy Interfejs: 4x E1 (75/120Ohm), 4x Ethernet 10/100BaseT (Zarządzalny switch warstwy 2) Zasilanie: 36 do 72VDC (lokalne), 120/200VDC (zdalne) Złącza: DB15 (E1), RJ45 (Ethernet), RJ48 (SHDSL), DIN41612 (Płyta okablowania) Model: FG-PAM-SR2L-2E1B/N64/4Eth-RP, V94 / Multipoint / Wieloparowy Interfejs: 2x E1 (75/120Ohm), 1x Nx64 (V.35, V.36, X.21), 4x Ethernet 10/100BaseT (Zarządzalny switch warstwy 2) Zasilanie: 36 do 72VDC (lokalne), 120/200VDC (zdalne) Złącza: RJ45 (Ethernet), RJ48 (SHDSL), DIN41612 (Płyta okablowania) Model: FG-PAM-SR4L-4E1B/4Eth, V96 Przepływność: 128kbps Mbps, 4x Mbps Pary: 4 / Multipoint / Wieloparowy Interfejs: 4x E1 (75/120Ohm), 4x Ethernet 10/100BaseT (Zarządzalny switch warstwy 2) Zasilanie: 36 do 72VDC (lokalne), 120/200VDC (zdalne) Złącza: DB15 (E1), RJ45 (Ethernet), RJ48 (SHDSL), DIN41612 (Płyta okablowania) 8

9 Sub Rack Module (Karta) Model: FG-PAM-SR4L-4Eth, V98 Przepływność: 128kbps Mbps, 4x Mbps Pary: 4 / Multipoint / Wieloparowy Interfejs: 4x Ethernet 10/100BaseT (Zarządzalny switch warstwy 2) Zasilanie: 36 do 72VDC (lokalne) Złącza: RJ45 (Ethernet), RJ48 (SHDSL), DIN41612 (Płyta okablowania) Model: FG-PAM-SR2L-4E1B/4Eth-350, V11 / Multipoint / Wieloparowy Interfejs: 4x E1 (75/120Ohm), 4x Ethernet 10/100BaseT (Zarządzalny switch warstwy 2) Zasilanie: 36 do 72VDC (lokalne), 200/350VDC (zdalne) Złącza: DB15 (E1), RJ45 (Ethernet), Zaciski śrubowe (SHDSL), DIN41612 (Backplane) 9

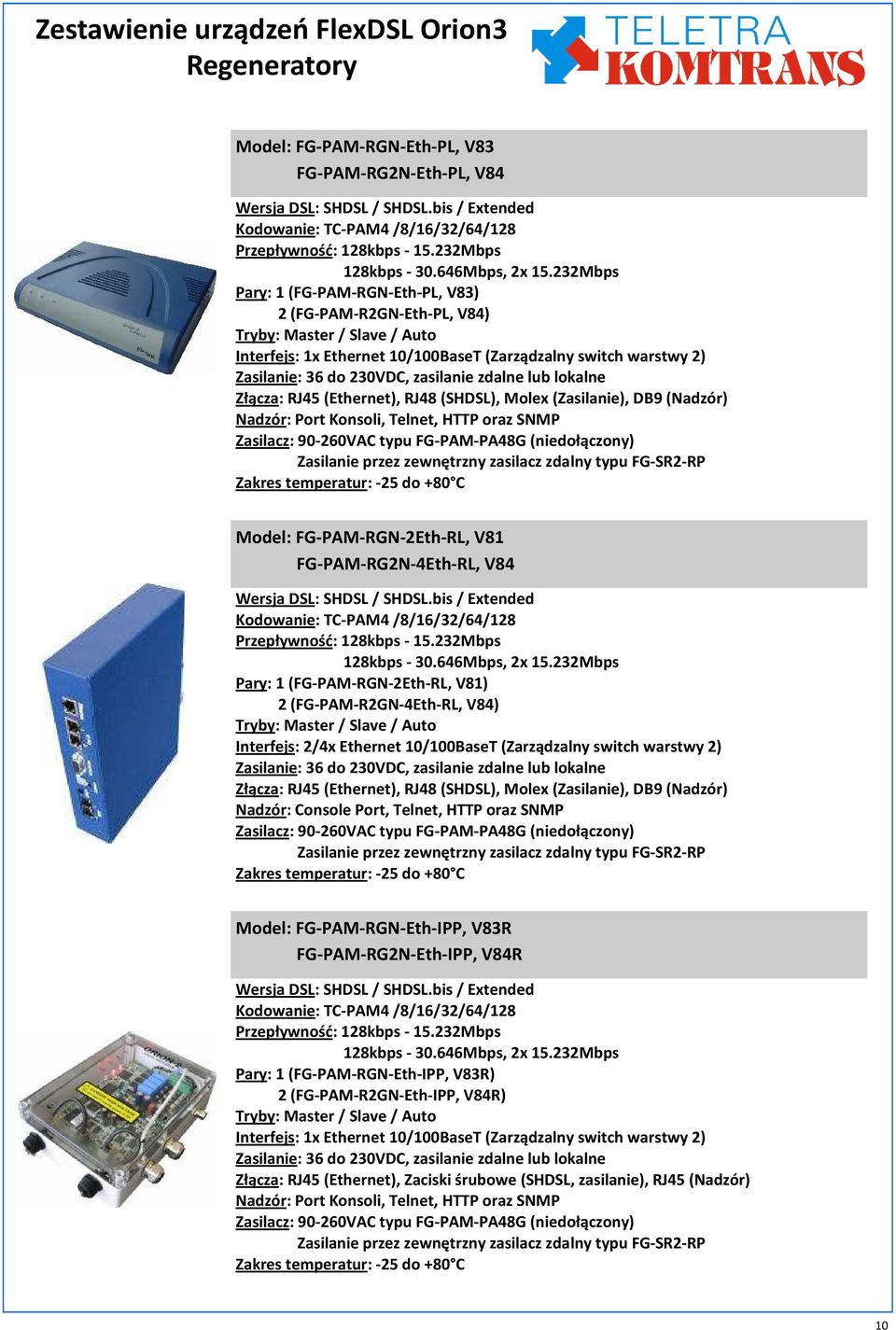

10 Regeneratory Model: FG-PAM-RGN-Eth-PL, V83 FG-PAM-RG2N-Eth-PL, V84 128kbps Mbps, 2x Mbps Pary: 1 (FG-PAM-RGN-Eth-PL, V83) 2 (FG-PAM-R2GN-Eth-PL, V84) Interfejs: 1x Ethernet 10/100BaseT (Zarządzalny switch warstwy 2) Zasilanie przez zewnętrzny zasilacz zdalny typu FG-SR2-RP Model: FG-PAM-RGN-2Eth-RL, V81 FG-PAM-RG2N-4Eth-RL, V84 128kbps Mbps, 2x Mbps Pary: 1 (FG-PAM-RGN-2Eth-RL, V81) 2 (FG-PAM-R2GN-4Eth-RL, V84) Interfejs: 2/4x Ethernet 10/100BaseT (Zarządzalny switch warstwy 2) Nadzór: Console Port, Telnet, HTTP oraz SNMP Zasilanie przez zewnętrzny zasilacz zdalny typu FG-SR2-RP Model: FG-PAM-RGN-Eth-IPP, V83R FG-PAM-RG2N-Eth-IPP, V84R 128kbps Mbps, 2x Mbps Pary: 1 (FG-PAM-RGN-Eth-IPP, V83R) 2 (FG-PAM-R2GN-Eth-IPP, V84R) Interfejs: 1x Ethernet 10/100BaseT (Zarządzalny switch warstwy 2) Złącza: RJ45 (Ethernet), Zaciski śrubowe (SHDSL, zasilanie), RJ45 (Nadzór) Zasilanie przez zewnętrzny zasilacz zdalny typu FG-SR2-RP 10

11 Regeneratory Model: FG-PAM-RGN-Eth-IPL, V83R FG-PAM-RG2N-Eth-IPL, V84R 128kbps Mbps, 2x Mbps Pary: 1 (FG-PAM-RGN-Eth-IPL, V83R) 2 (FG-PAM-R2GN-Eth-IPL, V84R) Interfejs: 1x Ethernet 10/100BaseT (Zarządzalny switch warstwy 2) Złącza: RJ45 (Ethernet), Zaciski śrubowe (SHDSL, zasilanie), DRJ45 (Nadzór) Zasilanie przez zewnętrzny zasilacz zdalny typu FG-SR2-RP Model: FG-PAM-RGN-Eth-IPH, V83R FG-PAM-RG2N-Eth-IPH, V84R 128kbps Mbps, 2x Mbps Pary: 1 (FG-PAM-RGN-Eth-IPH, V83R) 2 (FG-PAM-R2GN-Eth-IPH, V84R) Interfejs: 1x Ethernet 10/100BaseT (Zarządzalny switch warstwy 2) Złącza: RJ45 (Ethernet), Zaciski śrubowe (SHDSL, zasilanie), DRJ45 (Nadzór) Zasilanie przez zewnętrzny zasilacz zdalny typu FG-SR2-RP Model: FG-PAM-RGN-Eth-IPS, V83R FG-PAM-RG2N-Eth-IPS, V84R 128kbps Mbps, 2x Mbps Pary: 1 (FG-PAM-RGN-Eth-IPS, V83R) 2 (FG-PAM-R2GN-Eth-IPS, V84R) Interfejs: 1x Ethernet 10/100BaseT (Zarządzalny switch warstwy 2) Złącza: RJ45 (Ethernet), Zaciski śrubowe (SHDSL, zasilanie), RJ45 (Nadzór) Zasilanie przez zewnętrzny zasilacz zdalny typu FG-SR2-RP 11

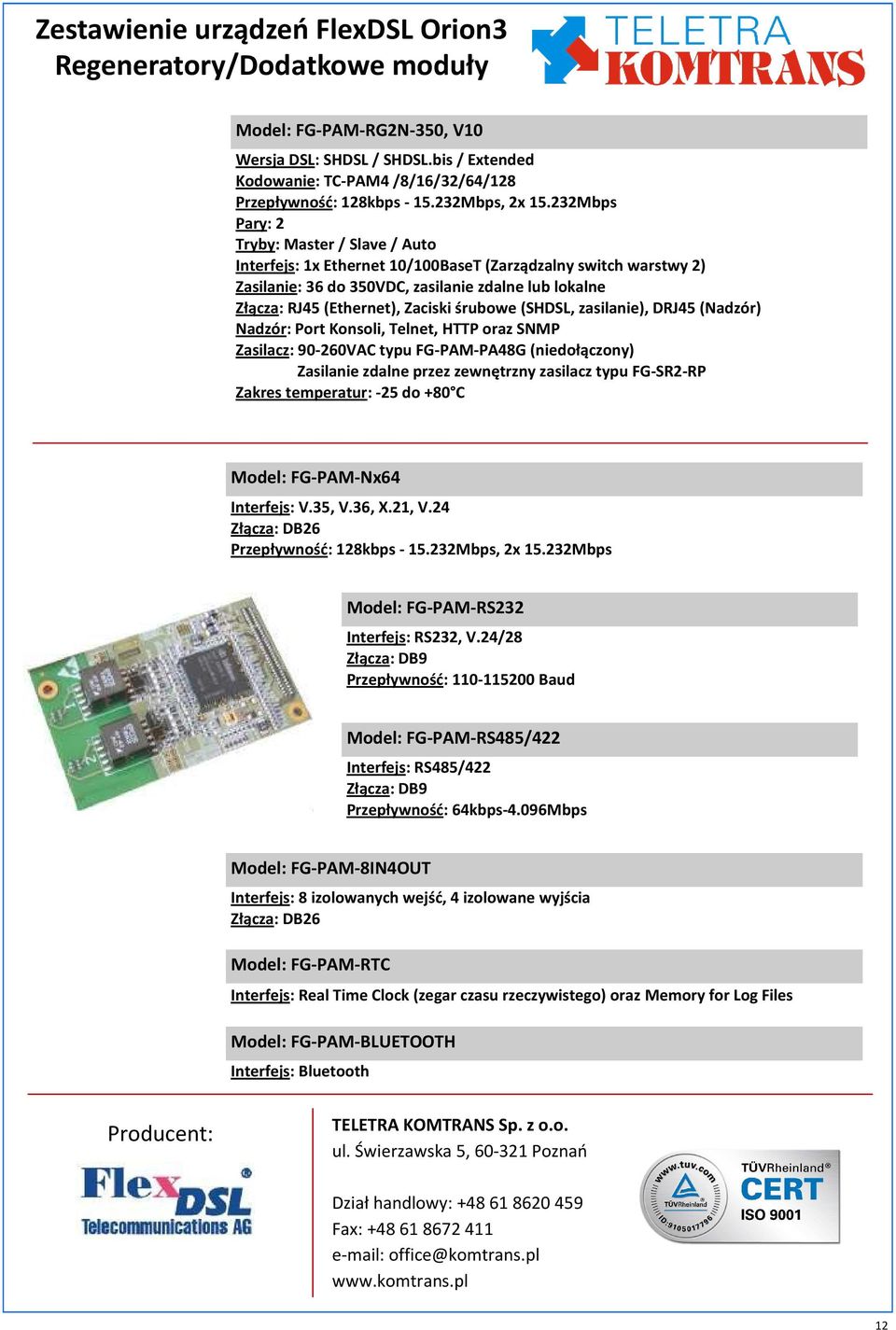

12 Regeneratory/Dodatkowe moduły Model: FG-PAM-RG2N-350, V10, 2x Mbps Interfejs: 1x Ethernet 10/100BaseT (Zarządzalny switch warstwy 2) Zasilanie: 36 do 350VDC, zasilanie zdalne lub lokalne Złącza: RJ45 (Ethernet), Zaciski śrubowe (SHDSL, zasilanie), DRJ45 (Nadzór) Zasilanie zdalne przez zewnętrzny zasilacz typu FG-SR2-RP Model: FG-PAM-Nx64 Interfejs: V.35, V.36, X.21, V.24 Złącza: DB26, 2x Mbps Model: FG-PAM-RS232 Interfejs: RS232, V.24/28 Złącza: DB9 Przepływność: Baud Model: FG-PAM-RS485/422 Interfejs: RS485/422 Złącza: DB9 Przepływność: 64kbps-4.096Mbps Model: FG-PAM-8IN4OUT Interfejs: 8 izolowanych wejść, 4 izolowane wyjścia Złącza: DB26 Model: FG-PAM-RTC Interfejs: Real Time Clock (zegar czasu rzeczywistego) oraz Memory for Log Files Model: FG-PAM-BLUETOOTH Interfejs: Bluetooth Producent: TELETRA KOMTRANS Sp. z o.o. ul. Świerzawska 5, Poznań Dział handlowy: Fax: office@komtrans.pl 12
