Nowoczesne systemy radiowe szansą na efektywną i szybką budowę sieci na terenach słabo zurbanizowanych. Łukasz Grzelak, Country Manager

HTML
DOWNLOAD

Wielkość: px

Rozpocząć pokaz od strony:

Download "Nowoczesne systemy radiowe szansą na efektywną i szybką budowę sieci na terenach słabo zurbanizowanych. Łukasz Grzelak, Country Manager"

Julia Pawłowska
10 lat temu
Przeglądów:

1 Nowoczesne systemy radiowe szansą na efektywną i szybką budowę sieci na terenach słabo zurbanizowanych. Łukasz Grzelak, Country Manager

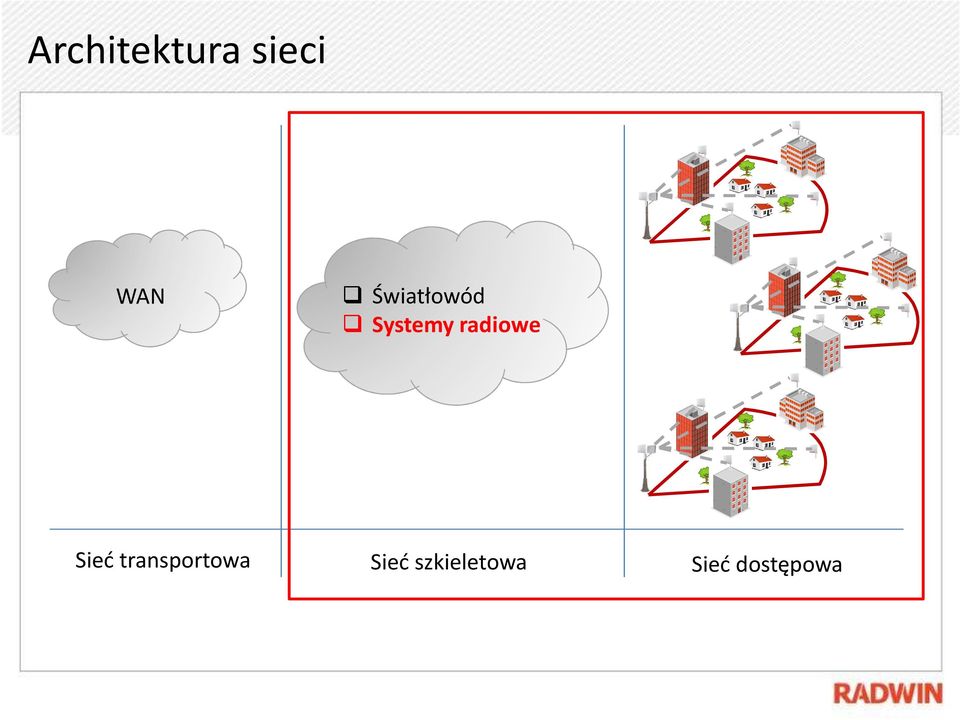

2 Architektura sieci WAN Światłowód Systemy radiowe Sieć transportowa Sieć szkieletowa Sieć dostępowa

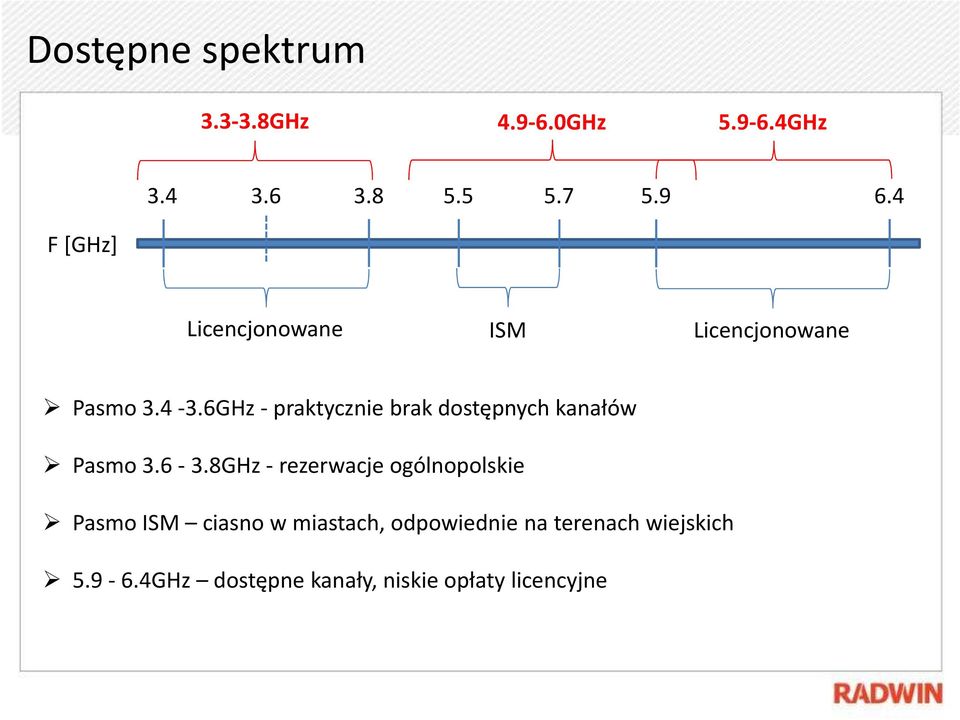

3 Dostępne spektrum GHz GHz GHz F [GHz] Licencjonowane ISM Licencjonowane Pasmo GHz- praktycznie brak dostępnych kanałów Pasmo GHz - rezerwacje ogólnopolskie Pasmo ISM ciasno w miastach, odpowiednie na terenach wiejskich GHz dostępne kanały, niskie opłaty licencyjne

6GHz- praktycznie brak dostępnych kanałów Pasmo 3.6-3.

Dostępne kanały UKE 1 Na stronie www.uke.gov.

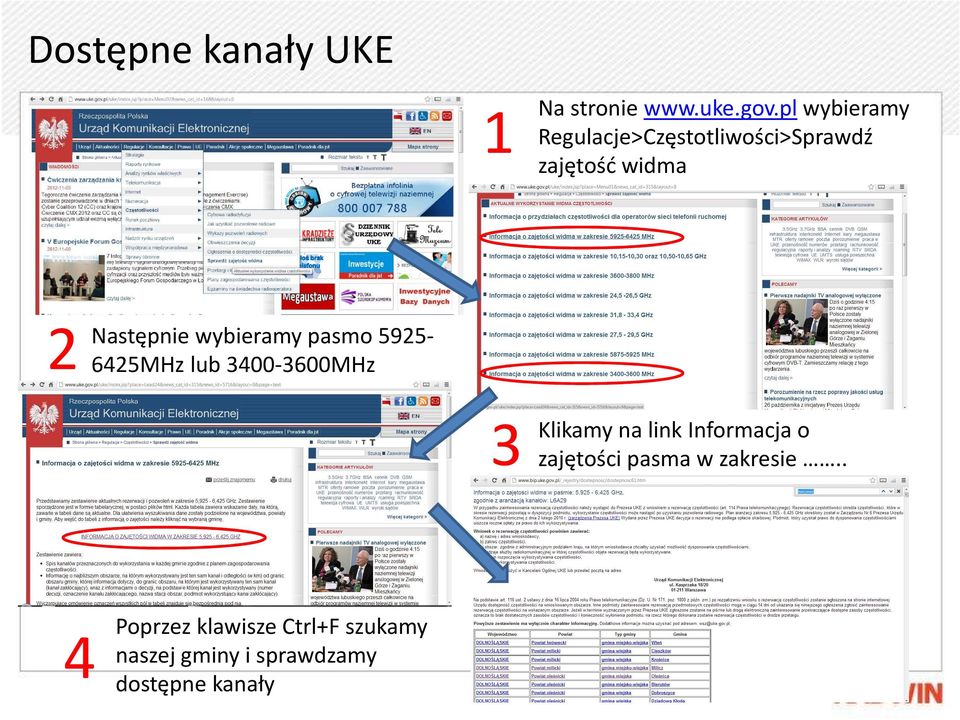

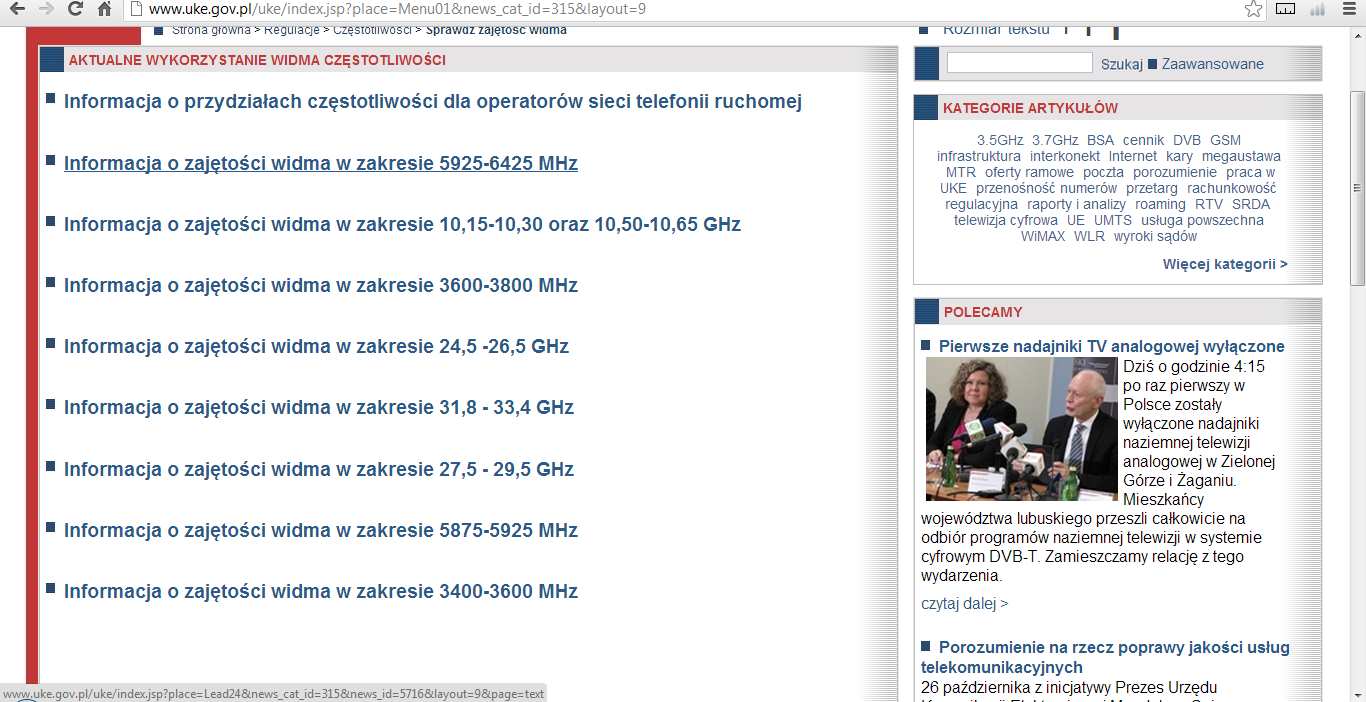

4 Dostępne kanały UKE 1 Na stronie Regulacje>Częstotliwości>Sprawdź zajętość widma 2 Następnie wybieramy pasmo MHz lub MHz 3 Klikamy na link Informacja o zajętości pasma w zakresie.. 4 Poprzez klawisze Ctrl+Fszukamy naszej gminy i sprawdzamy dostępne kanały

wybieramy pasmo 5925-6425MHz lub 3400-3600MHz 3 Klikamy na link Informacja

5 Planowanie radiowe (R-Planner) Aplikacja webowa Profesjonalna platforma do projektowania i analizy sieci Wbudowane narzędzia analityczne Generowanie raportów Kompletne portfolio RADWIN Licencjonowana wtyczka Google Earth Darmowa aplikacja planistyczna:

analityczne Generowanie raportów Kompletne portfolio RADWIN

6 RADWIN 2000 PUNKT-PUNKT

7 Backhaul Ring PtP A PtP B PtP PtP A PtP B PtP C PtP D C PtP D Sieć prywatna PtP Łańcuch PtP User A PtP User B PtP User C PtP User D PtP E User 1+1

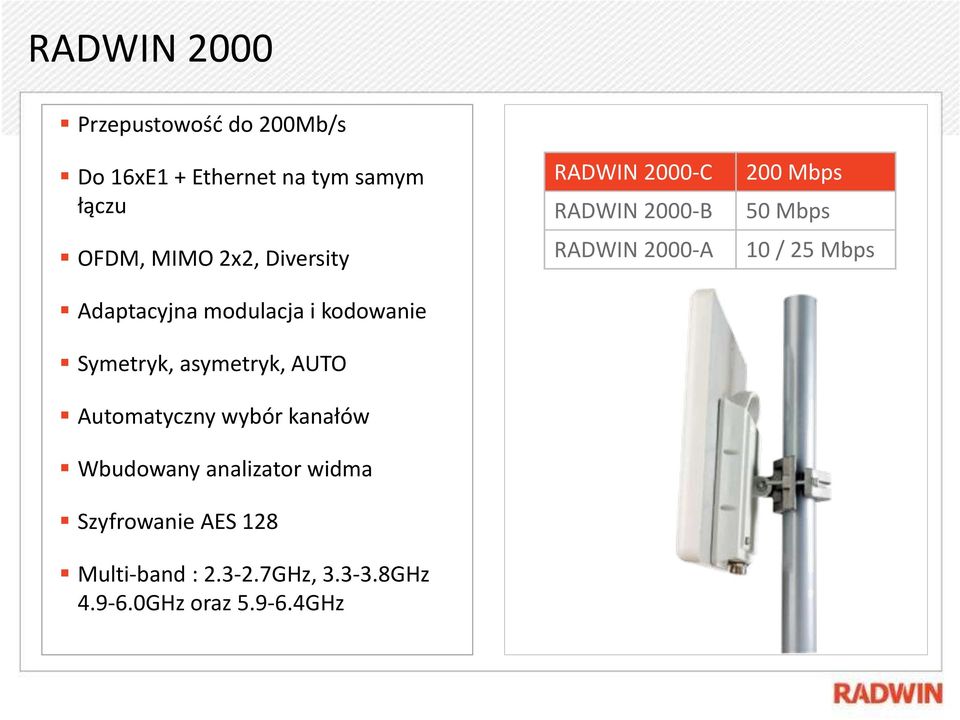

8 RADWIN 2000 Przepustowość do 200Mb/s Do 16xE1+ Ethernet na tym samym łączu OFDM, MIMO 2x2, Diversity RADWIN 2000-C 200 Mbps RADWIN 2000-B 50 Mbps RADWIN 2000-A 10/ 25 Mbps Adaptacyjna modulacja i kodowanie Symetryk, asymetryk, AUTO Automatyczny wybór kanałów Wbudowany analizator widma Szyfrowanie AES 128 Multi-band : GHz, GHz GHz oraz GHz

Adaptacyjna modulacja i kodowanie Symetryk, asymetryk, AUTO Automatyczny wybór kanałów

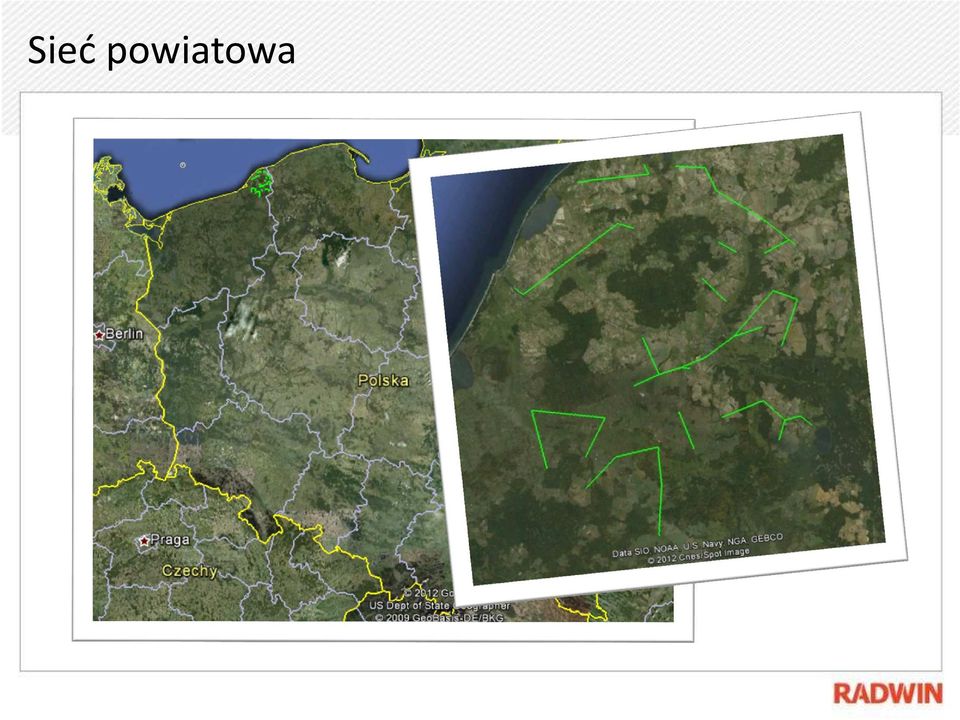

9 Sieć powiatowa

10 RADWIN 5000 PUNKT-WIELOPUNKT

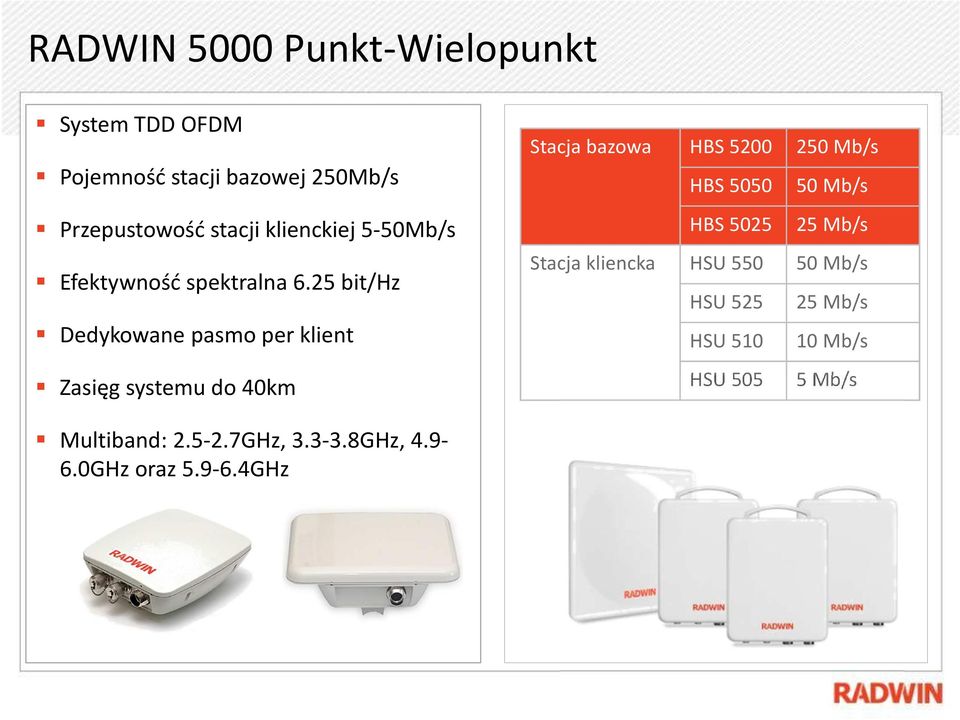

11 RADWIN 5000 Punkt-Wielopunkt System TDD OFDM Pojemność stacji bazowej 250Mb/s Przepustowość stacji klienckiej 5-50Mb/s Efektywność spektralna 6.25 bit/hz Dedykowane pasmo per klient Zasięg systemu do 40km Stacja bazowa HBS Mb/s HBS Mb/s HBS Mb/s Stacja kliencka HSU Mb/s HSU Mb/s HSU Mb/s HSU Mb/s Multiband: GHz, GHz, GHz oraz GHz

25 bit/hz Dedykowane pasmo per klient Zasięg systemu do 40km Stacja bazowa HBS 5200 250 Mb/s HBS 5050

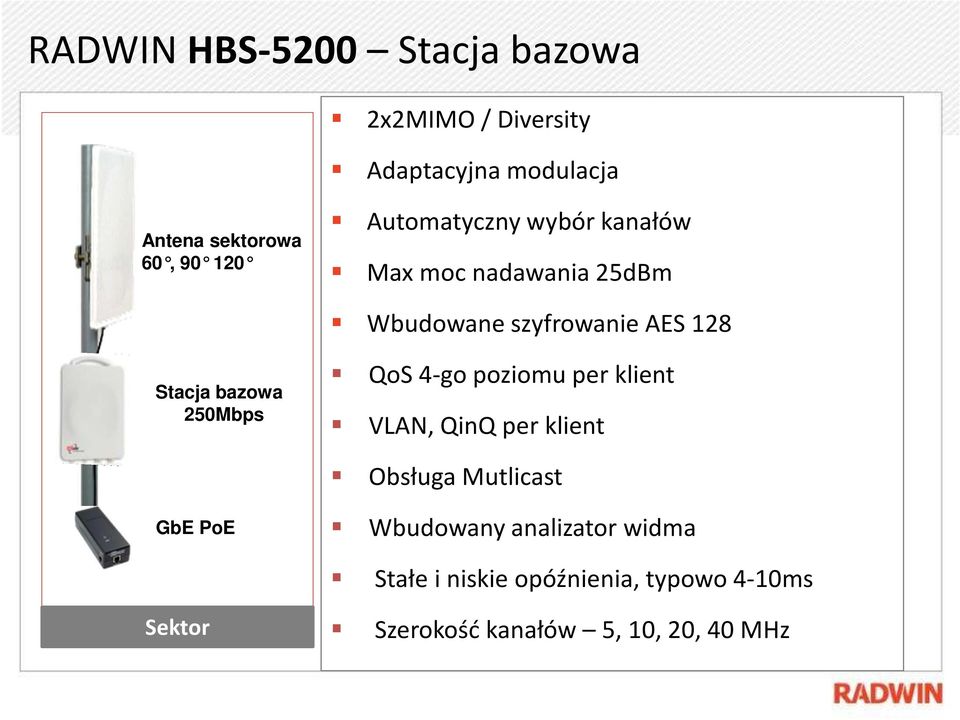

12 RADWIN HBS-5200 Stacja bazowa 2x2MIMO / Diversity Adaptacyjna modulacja Antena sektorowa 60, Automatyczny wybór kanałów Max moc nadawania 25dBm Wbudowane szyfrowanie AES 128 Stacja bazowa 250Mbps QoS 4-go poziomu per klient VLAN, QinQ per klient Obsługa Mutlicast GbE PoE Wbudowany analizator widma Stałe i niskie opóźnienia, typowo 4-10ms Sektor Szerokość kanałów 5, 10, 20, 40 MHz

bazowa 250Mbps QoS 4-go poziomu per klient VLAN, QinQ per klient Obsługa Mutlicast GbE PoE

13 Sieć szkieletowa PtMP Parametry sieci: Szkielet do 3 miejscowości Odległości 6-8km Pojemność SB 250Mb/s Przepustowość jednostek klienckich 3x50Mb/s Asymetria 75% DL

14 Self Backhaul Wbudowany szkielet pomiędzy stacją bazową a budynkiem operatora Założenie, że budynek operatora znajduje się w zasięgu sektora Administracja publiczna 50Mb/s 10Mb/s Budynek operatora INTERNET BS 20 Mb/s 20Mb/s 20Mb/s 20Mb/s

znajduje się w zasięgu sektora Administracja publiczna

15 Architektura SISO Administracja publiczna Jedna stacja bazowa obsługuje dwa pojedyńcze sektory (SISO), rozdzielone polaryzacyjnie Jedna stacja bazowa HBS INTERNET Budynek dostawcy

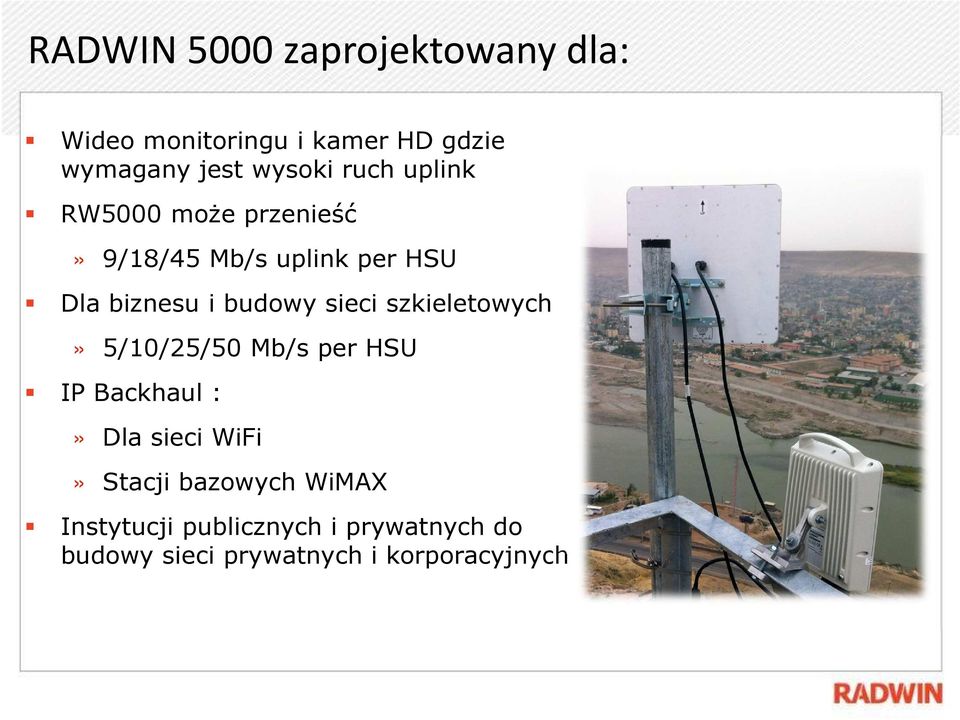

16 RADWIN 5000 zaprojektowany dla: Wideo monitoringu i kamer HD gdzie wymagany jest wysoki ruch uplink RW5000 może przenieść» 9/18/45 Mb/s uplink per HSU Dla biznesu i budowy sieci szkieletowych» 5/10/25/50 Mb/s per HSU IP Backhaul :» Dla sieci WiFi» Stacji bazowych WiMAX Instytucji publicznych i prywatnych do budowy sieci prywatnych i korporacyjnych

sieci szkieletowych» 5/10/25/50 Mb/s per HSU IP Backhaul :» Dla sieci WiFi» Stacji

17 Szczeliny czasowe Parametry:» Dedykowane pasmo per jednostka kliencka = gwarancja SLA» Odległa jednostka kliencka wymaga dużej przepustowości» Jednostka kliencka wymaga połowy pojemności stacji bazowej» Jednostka kliencka wymaga niskich czasów» Przypadki pracy w scenariuszach nlos i LOS Mbps 46 TS TS 7 Time slots 30Mbps 20Mbps 50Mbps

Przypadki pracy w scenariuszach nlos i LOS 6364 1 2 3 4 567 58 59606162 8 910 54 555657 11 1213 250Mbps 46 TS 49 50 515253 48

18 DBA - Dynamiczna Alokacja Pasma Gwarancja SLA:» Dedykowane pasmo per jednostka kliencka Mbps HSU 3 HSU 2 Wysoka przepustowość jednostki redukuje liczbę stacji w sektorze HSU 1 Czas Potrzeba : Więcej jednostek klienckich w peak rate Mbps HSU3 Rozwiązanie: Dynamiczna alokacja pasma na żądanie» Umożliwia większy peak rate per HSU» Zapewnia minimalną możliwą przepustowość per HSU H S U 4 H S U 1 HSU 2 H S U 5 H S U 6 H S U 1 H S U 7 Czas

klienckich w peak rate Mbps HSU3 Rozwiązanie: Dynamiczna alokacja pasma na żądanie» Umożliwia większy peak

19 Agregacja ruchu IDU-H» Zasila do 6 urządzeń RADWIN» Interfejsy sieciowe GbE, SFP» Wbudowany switch agregacji ruchu» Redundantne zasilanie Zalety» Łatwa i szyba instalacja» Mniej miejsca w szafie» Elastyczność w projektowaniu

agregacji ruchu» Redundantne zasilanie Zalety» Łatwa i

20 Synchronizacja GPS Antena GSU 1xGSU per site Kabel RF ODU Kabel CAT-5e PoE HSS

21 RW5000 & RW2000C w pełni zsynchronizowane! RW2000C 200Mb/s link Punkt-Punkt Antena sektorowa MIMO 90 stopni Stacja bazowa RW Mb/s Punkt-Wielopunkt

22 Dodykowane PoE Jednostka kliencka 10Mb/s Zintegrowana antena Dedykowany port PoE IEEE 802.3af Zasilanie PoE Redukcja zasilaczy Nie wymaga dodatkowych szaf, skrzynek Idealne dla Hot-Spot, AP, kamera

23 RADWIN 600 Outdoor WiFi Access Point Technologia TX Beam Forming 2.4GHz IEEE b/g/n Zaawansowane MIMO 3x3 OFDM Anteny Omni lub sektorowe Max moc nadawania 28dBm Obudowa IP-67 Łatwa integracja z RADWIN 5000/2000 Jeden system zarządzania dla wszystkich urządzeń Do 256 jednoczesnych użytkowników Do 16 SSID Aplikacje» WiFi Hot-Spot, Access Point» VoIP

24 NLOS

25 Near Line of Sight nlos nlosjest to scenariusz, w którym link radiowy jest częściowo zblokowany przez obiekty np. drzewa, budynki, natomiast jest zachowana widoczność optyczna pomiędzy punktami.

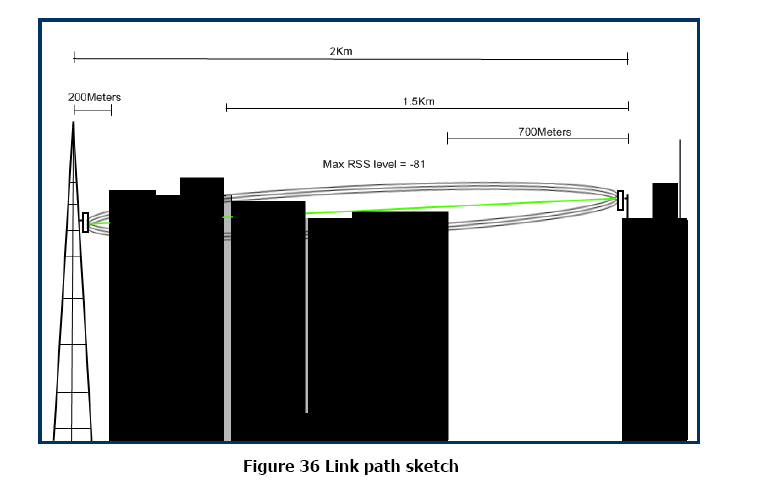

26 NLOS No Line of Sight

27 RADWIN vs. Wi-Fi brak widoczności NLOS 4 strumienie wideo transmitowane bezprzewodowo RADWIN stabilna przepływność dla 4 strumieni WiFi wahanie przepływności z powodu błędów transmisji Przepływność vs. Czas Stabilna przepływność jest niezbędna do transmisji w czasie rzeczywistym!

28 Link PtP NLOS Olsztyn 11/15/2012 Confidential Information 28

29 Dziękuję! Łukasz Grzelak Partner
