1 Pasywne sieci optyczne który wariant wybrać? Przemysław Sadło

2 AGENDA Pasywne sieci optyczne (rok później) RFoG GPON GEPON Porównanie Przykłady systemów Huawei Arris A może P2P Ethernet Podsumowanie

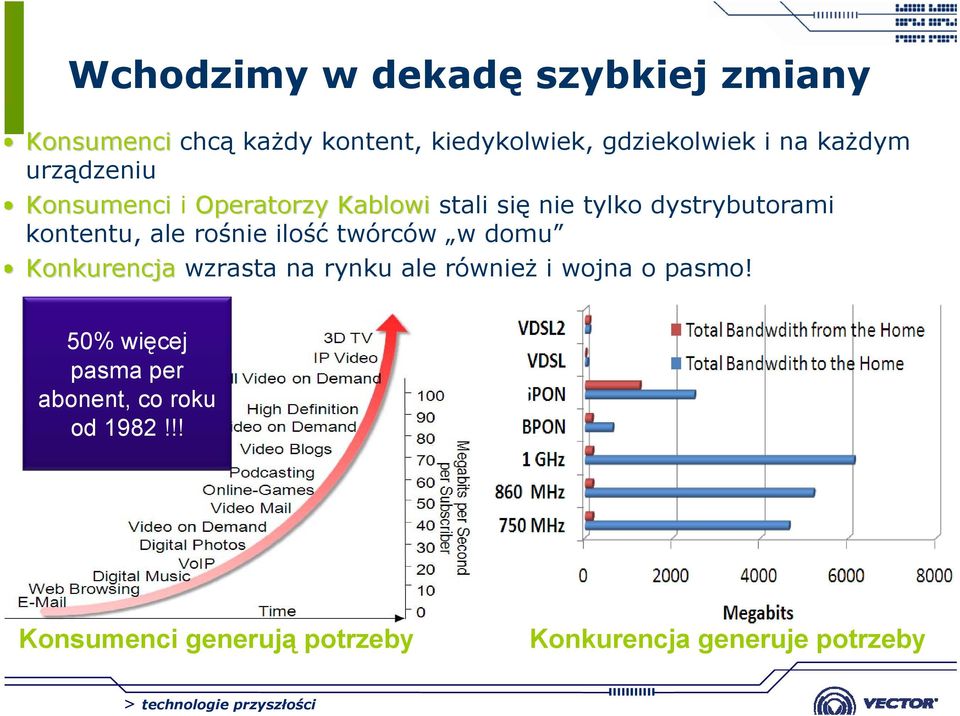

3 Wchodzimy w dekadę szybkiej zmiany Konsumenci chcą każdy kontent, kiedykolwiek, gdziekolwiek i na każdym urządzeniu Konsumenci i Operatorzy Kablowi stali się nie tylko dystrybutorami kontentu, ale rośnie ilość twórców w domu Konkurencja wzrasta na rynku ale również i wojna o pasmo! 50% więcej pasma per abonent, co roku od 1982!!! Konsumenci generują potrzeby Konkurencja generuje potrzeby

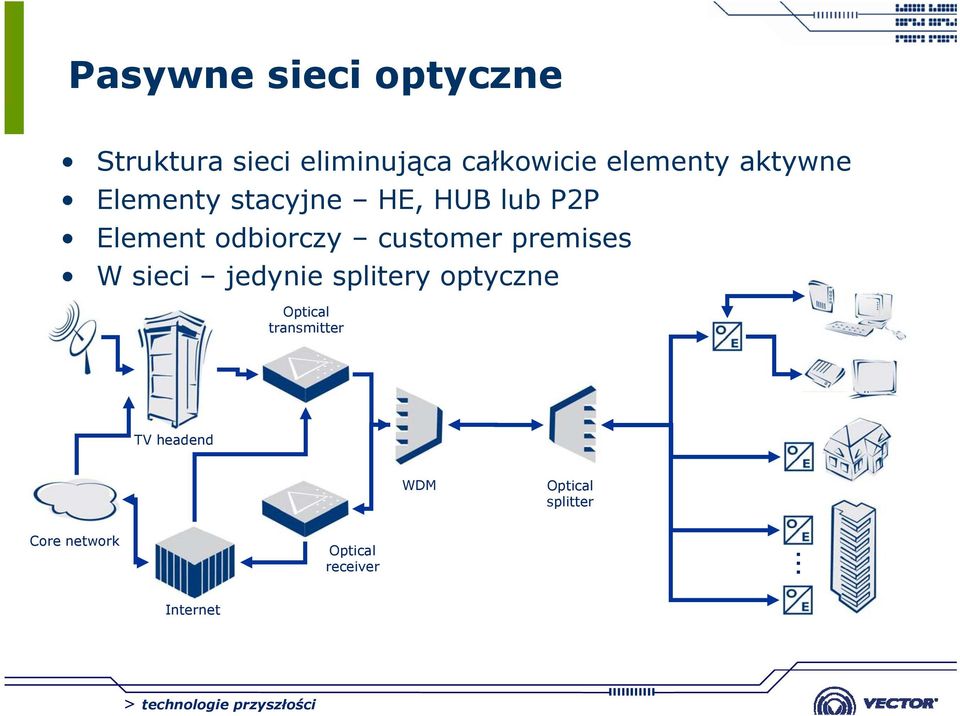

4 Pasywne sieci optyczne Struktura sieci eliminująca całkowicie elementy aktywne Elementy stacyjne HE, HUB lub P2P Element odbiorczy customer premises W sieci jedynie splitery optyczne Optical transmitter TV headend WDM Optical splitter Core network Optical receiver Internet

5 RFoG RF over Glass czyli generalne Fiber Very Deep Idea polega na wykorzystaniu tradycyjnych elementów sieci do świadczenia usług

6 Zalety? Wady? Bardzo łatwa migracja zmiany jedynie w strukturze sieci bez zmian w systemach usługowych Zarządzanie usługami bez zmian Brak elementów aktywnych w sieci Brak zasilania Brak awarii Otwarta droga do połączenia lub migracji do innych technologii PON Pozostają ograniczenia związane z DOCSIS i innymi systemami usług Jest to wciąż ta sama sieć HFC, choć tym razem już HFc Jednak koszt

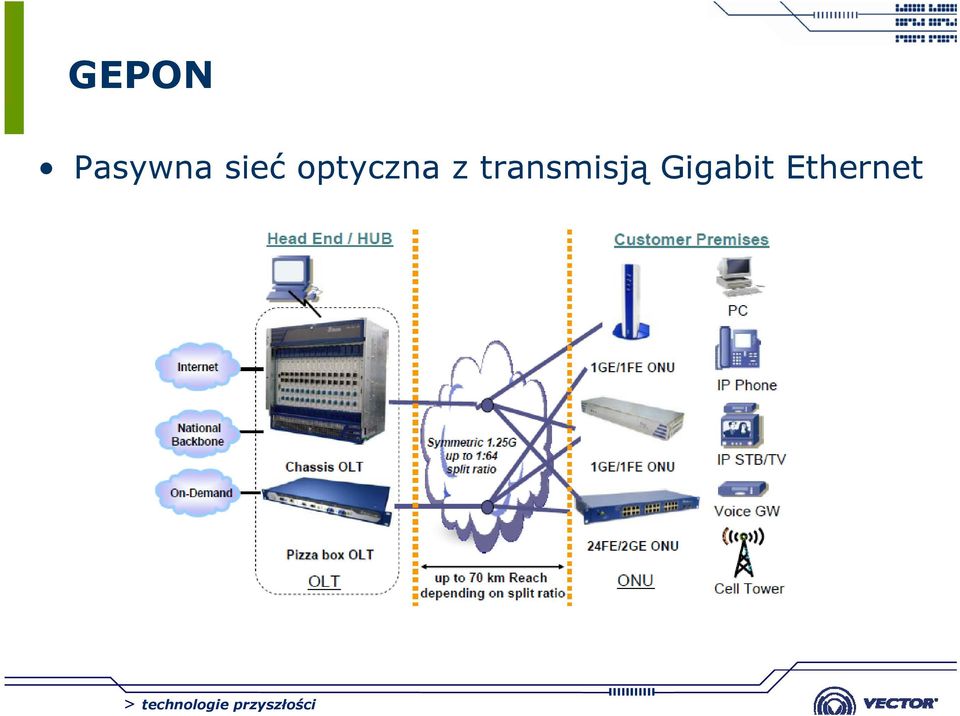

7 GEPON Pasywna sieć optyczna z transmisją Gigabit Ethernet

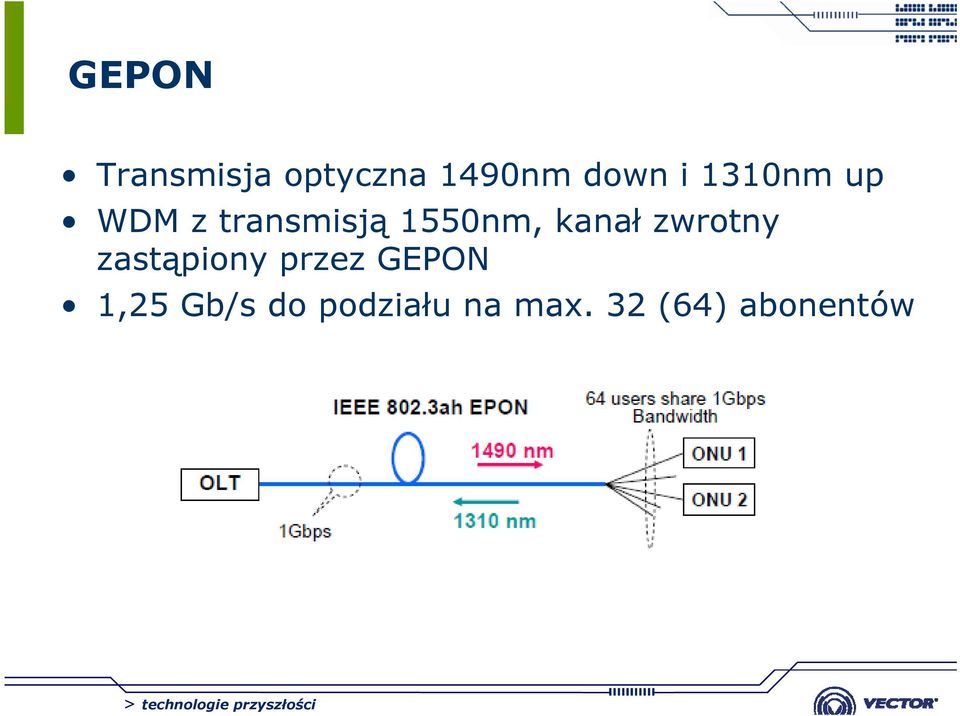

8 GEPON Transmisja optyczna 1490nm down i 1310nm up WDM z transmisją 1550nm, kanał zwrotny zastąpiony przez GEPON 1,25 Gb/s do podziału na max. 32 (64) abonentów

9 Współpraca xpon - HFC Usługi dostarczane za pomocą HFC Analog TV Digital TV Usługi dostarczane za pomocą GEPON Internet Telefonia Prowadzenie osobnych sieci domowych coax do TV i UTP do data lub wykorzystanie innych technologii (MoCA, PLC) Urządzenia abonenckie (CM, MTA) zastąpione przez ONU (Optical Network Unit)

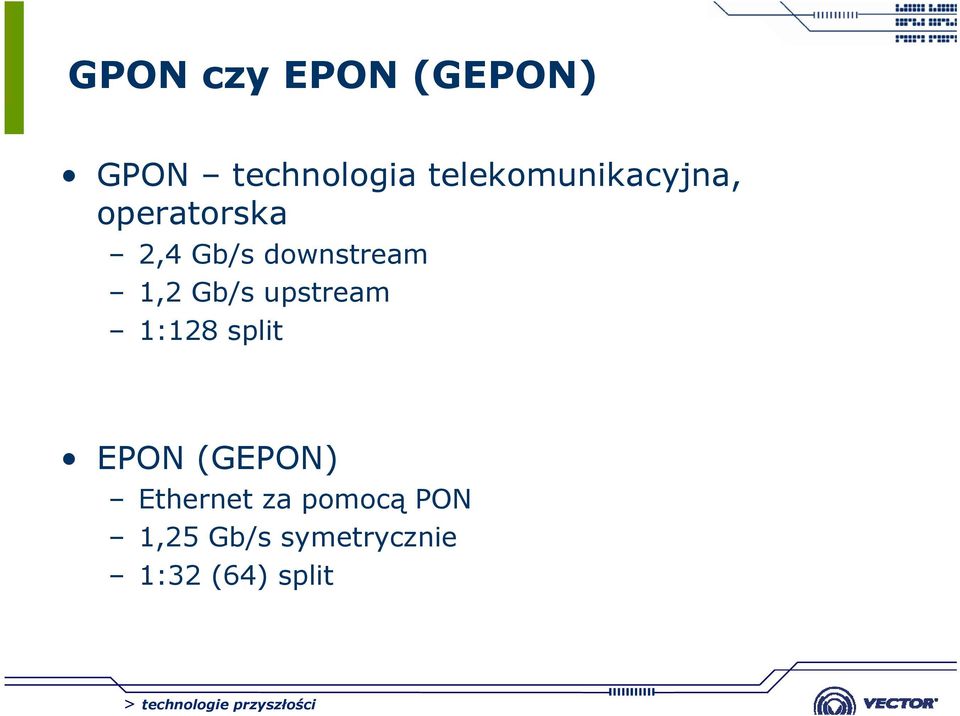

10 GPON czy EPON (GEPON) GPON technologia telekomunikacyjna, operatorska 2,4 Gb/s downstream 1,2 Gb/s upstream 1:128 split EPON (GEPON) Ethernet za pomocą PON 1,25 Gb/s symetrycznie 1:32 (64) split

11 Dwa główne kierunki GPON i EPON EPON GPON Standard IEEE, 2003 ITU, 2004 Speed (Gb/s) 1/1 2.4/1.1 Loss (db) 20 or Split 1:32 1:128 OAM Minimal Fully Featured Added features None DBA, Sec, APS, OLS, RE Różnica między EPON, a GPON pochodzi ze sposobu rozwoju technologii EPON: Zbudujmy PON z układów jakie były na rynku (Ethernet), a potem zobaczymy czy się uda Hura, udało się!!! kilku kluczowych graczy potrzebowało tego w tym czasie GPON: Zapytajmy operatorów czego chcą i zbudujmy najlepszy system Operatorzy analizujący swoje potrzeby preferują takie podejście

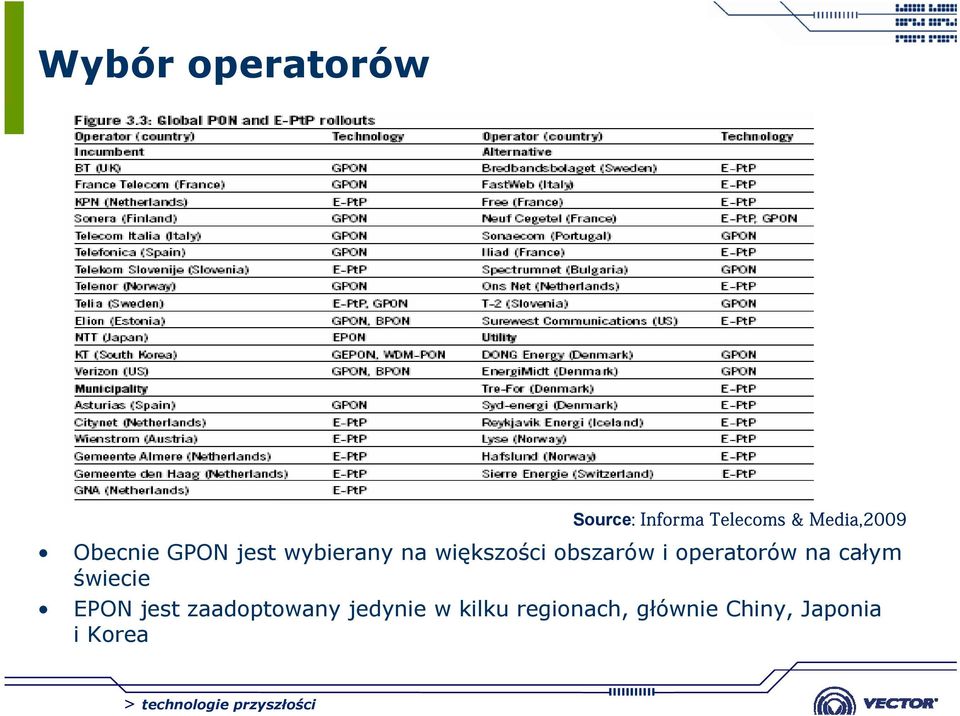

12 Wybór operatorów Source Obecnie GPON jest wybierany na większości obszarów i operatorów na całym świecie EPON jest zaadoptowany jedynie w kilku regionach, głównie Chiny, Japonia i Korea

13 Wybór dostawców Leading System vendors choices Major chip vendors choices Tradycyjni dostawcy DSLAM ów są wstanie dostarczać produkty GPON Zarówno dla GPON i EPON łańcuch przemysłu jest gotowy

14 Przyszłość technologii Pasmo 40G 10G Downstream Upstream? 2.5G 0.6G 0.15G 0.05G Który system? Jaki system? Generacja Gen1 TPON Gen2 A-PON B-PON Gen3 G-PON GEPON Gen4 XG-PON 10GEPON Gen5 XLG-PON

15 Konkluzje Zarówno EPON i G-PON mają swoje zalety Wybór zależy od tego co chcemy osiągnąć: Jeśli celem jest tania usługa transmisji danych, na której twoja konkurencja będzie świadczyć inne usługi to być może EPON jest dobry Jeśli nie istotne są koszty operacyjne ponieważ koszty robocizny są niskie wówczas wyborem może być EPON Jeśli jest wola zaryzykować długi czas oczekiwania na 10G w upstreamie wybór może paść na EPON Ale jeśli aktualnie zależy nam na osiągnięciu efektywnych kosztowo, dochodowych, bogatych w funkcjonalności i rozwijanych usług wówczas GPON jest właściwym wyborem GPON oferuje szereg funkcji typowo operatorskich ograniczających koszty OPEX (provisioning, diagnostyka, nowe funkcje)

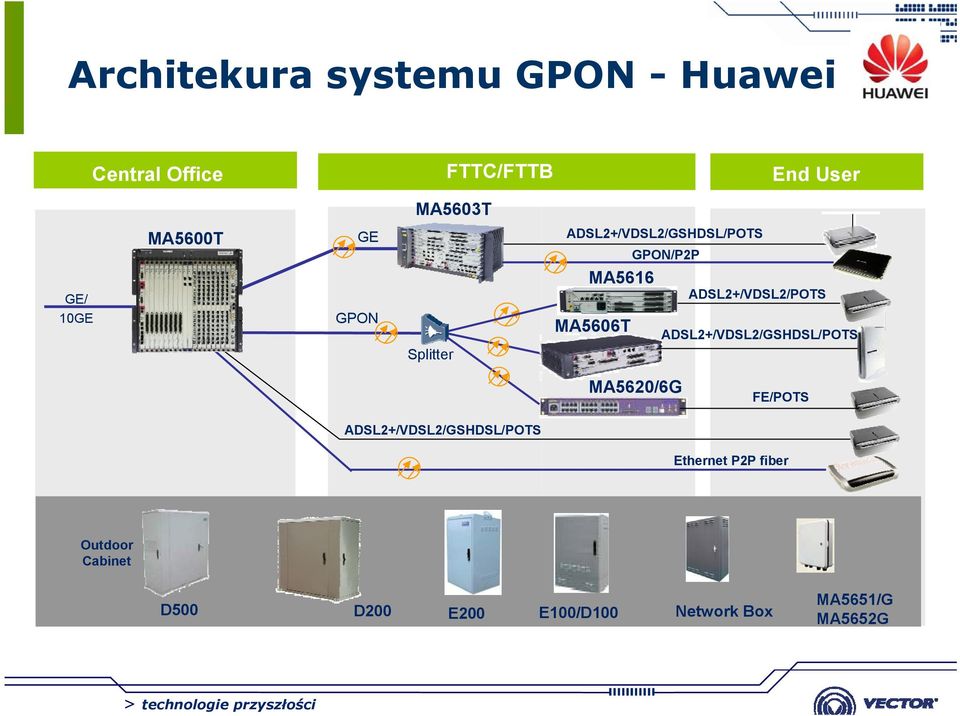

16 Architekura systemu GPON - Huawei Central Office FTTC/FTTB End User MA5603T MA5600T GE ADSL2+/VDSL2/GSHDSL/POTS GPON/P2P GE/ 10GE GPON MA5616 MA5606T ADSL2+/VDSL2/POTS ADSL2+/VDSL2/GSHDSL/POTS Splitter MA5620/6G FE/POTS ADSL2+/VDSL2/GSHDSL/POTS Ethernet P2P fiber Outdoor Cabinet D500 D200 E200 E100/D100 Network Box MA5651/G MA5652G

17 Rodzina produktów MA56xxT MA5603T 6 Slots Średnia pojemność MA5600T 16 Slots Wysoka pojemność OLT : MA5600T / MA5603T MSAN : MA5600T / MA5603T

18 Rodzina produktów MA56xxT MA5600T OLT wysokiej pojemności 16 slotów usługowych, 2 sloty procesora, 2 uplinki 2 sloty na zasilacza Karty usługowe: GPON/P2P/MPLS/TDM/STM-1 Procesor: SCUN, 460G switching capacity, 4x1GE uplink MA5603T OLT średniej pojemności 6 slotów usługowych, 2 sloty procesora, 2 uplinki 2 sloty na zasilacza Karty usługowe: GPON/P2P/MPLS/TDM/STM-1 Karty usługowe między MA5600T, a 5603T są kompatybilne. Terabitowe chassis w pełni redundantne Architektura 3.2T Backplane, 40G Slot Bandwidth, 10G PON Ready Skalowalne karty uplinkowe nx10ge

19 Karty usługowe GPON Karta 4 porty PON - GPBC Cztery porty GPON Do 64 ONT na każdy port Wbudowana część optyczna Niski koszt Karta 8 portów SFP PON - GPBD Osiem portów GPON SFP Do 128 ONT na każdy port Moduły optyczne Class B+ lub class C+ Zaawansowane funkcje diagnostyczne Wysoka gęstość Budżet 32dB dla modułów optycznych Class C+, zasięg do 30 km (teoretyczny) Udoskonalenie technologii PON Dla splitu 1:128, Class B+ może pozwolić na transmisję ~5km Jednak, Class C+ może dać taką możliwość dla zasięgu ~10km

20 Co u abonenta, czyli ONU EchoLife HG813 GPON ONT 4 porty 10/100M Base-T Ethernet EchoLife HG850a GPON ONT 4 porty 10/100M Base-T Ethernet 2 porty telefoniczne POTS dla VoIP (SIP, H.248) EchoLife HG860 GPON ONT 1 port 10/100M Base-T Ethernet 1 port RF CATV (zdalne zarządzanie usługą analogową!!!) EchoLife HG865 1 port 10/100/100, 3 porty 10/100M Base-T Ethernet 2 porty telefoniczne POTS dla VoIP (SIP, H.248) 1 port RF CATV (zdalne zarządzanie usługą analogową!!!) EchoLife HG porty 10/100/100 Base-T Ethernet 2 porty telefoniczne POTS dla VoIP (SIP, H.248) 1 port RF CATV (zdalne zarządzanie usługą analogową!!!) Wifi + USB

21 ARRIS RFoG + EPON Voice & Video on RFOG - Data on EPON Headend - Hub Outside Plant Existing Cable Headend Systems RF-PON 1550 nm RF-PON 1610 nm Residential or SMB CPE TDM 100+ Mbps 1550 nm Medium Business Analog (Optional) 1610 nm WDM Single Fiber Containing // 1550 nm 1610 nm 1490 nm 1310 nm PON Overlay RFOG DOCSIS ONU/ ONT DOCSIS Set-Top VoIP Wireless Pico Cell TDM 100+ Mbps Residential or Medium Bus. CPE C4 4 (four) Lambdas 1490 nm ONU/ ONT TDM 100+ Mbps CHP PON Overlay 1490 nm 1310 nm Medium - Large Business PON Overlay 1310 nm PON DOCSIS Control Plane PON 1490 nm 1310 nm ONU/ ONT TDM 1GbE Cellular Backhaul

22 OLT w platformie optycznej CHP Max5000 Chassis Media Converter OLT wykorzystuje półkę do zasilania i zarządzania Zewnętrzny przełącznik dla ruchu abonentów Niski koszt startu Skalowalne rozwiązanie: rozbudowa OLT niezależna od wydajności obudowy Karty interfejsu OLT 2 porty uplinkowe GbE 2 porty EPON 1 Gbps symetryczniel (DS/US) per port 2 Gbps Downstream / 1 Gbps Upstream (Turbo Mode) per port 10/100 zarządzanie Out of band Craft Interface (mini USB) Największa gęstość na rynku abonentów na port abonentów per 2 RU 22

23 EPON ONU na przykładzie oferty ARRIS FTTMax 5000/6000 Fast / Gigabit Ethernet Opcje WiFi i VoIP Business Services ONU Przełącznik 24 porty 10/100 Uplink EPON lub GE

24 Sieci równoległe Telewizja dostarczana jest za pomocą HFC, Internet za pomocą Ethernetu

25 Rozwiązania ETTx Ostatnia Mila CPE Dostęp ring topology Metro IP/MPLS Core HG S33 S33 S53 S93 BNG/SR Internet CPE S23 S33 tree topology S53 Metro Ethernet S93 BNG/SR P SoftX TG/AG HG S23 S33 Headend S53 ETTX zapewnia rozwiązania dla klientów Home i Enterprise: Usługi dla klientów Home HSI, VOIP, VOD/BTV Usługi dla klientów Enterprise L2/L3 VPN services, internet services VoD Server

26 Portfolio Produktów IP Management and Policy Control imanager N2000 DMS RM9000 Super Core Router Universal Service Router NE5000E NE5000E B2B Cluster NE5000E 2+8 Cluster NE40E-4 NE40E-8 NE80E BRAS ME60-4 ME60-8 ME60-16 SIG Eudemon Metro Service Platform Ethernet Switch & Access Router CX600-3 CX600-4 CX600-8 CX CX200 CX300 CX380 S2000 S3000 S5300 S9300 AR49/29/19 NE40/20 Procesory (65nm) oraz system operacyjny własnego patentu(vrp) Ponad własnych patentów technologii IP Ponad inżynierów IP pracujących w działach Reserch&Development Ponad 10% rocznego przychodu inwestowane w R&D

27 S2300 Series Przykładowy S2326TP-SI-AC Porty, zasilanie umiejscowione na przednim panelu, chłodzenie grawitacyjne, port thunder-proof:6kv 1U mm AC Power Console Port 10/100 BASE -TX, 24 FE GE Combo Product Item Port Configuration Switching Capacity Forwarding Performance S2309TP-EI S2318TP-EI S2326TP-EI S2352P 8 * FE + 1 * GE Combo 16 * FE + 2 * GE Combo 24 * FE + 2 * GE Combo48 * FE + 4 * GE SFP 3.6 Gbps 2.7 Mpps 7.2 Gbps 5.4 Mpps 8.8 Gbps 6.6 Mpps 17.6 Gbps 13.1 Mpps Power Consumption < 12.8 W < 14.5 W < 15.5 W < 38 W Dimension 250(W)*180(D)*43.6(H) 442(W)*220(D)*43.6(H) Weight 1.4 Kg Kg

28 S5300 Series Przykładowy S5328C-EI Console port 1U mm 24*GE 4*GE Combo 4*GE or 2*10 GE or 4* 10 GE Item Port Configuration Switching Capacity Forwarding Performance Dimension Weight Product S5328C-EI 24 * GE TX + 4 * GE or 2 * 10 GE or 4*10 GE 88 Gbps 66 Mpps S5328C-EI-24S 20 * GE SFP + 4 * GE Combo +4*GE or 2*10GE or 4*10 GE Power Consumption <150W 442 (W) * 220 (D) * 43.6 (H) 8 Kg S5352C-EI 48 * GE TX + 4*GE or 2*10GE or 4*10 GE 136 Gbps 102 Mpps

29 Podsumowanie Na dziś możliwe dwa kierunki rozwojowe: FiberDeep dla obszarów gdzie już jest HFC PON dla obszarów greenfield Na pewno PON jest naturalnym kierunkiem rozwoju sieci Ale, sens inwestycji zależy od oferowanych usług Wysokie przepływności (50 Mb/s ) Wysoka penetracja (50% ) Na pewno słyszeli Państwo: EPON jest tani, EPON jest kompatybilny Ale od tych samych osób słychać również: G-PON jest drogi, G-PON nie jest kompatybilny Koszt: GPON nie niesie za sobą dodatkowego kosztu kiedy porównać go do EPON oferującego takie same możliwości (pasmo i zasięg) Rzucane w powietrze ceny EPON dotyczą prostych systemów na których nie specjalnie da się zarobić Należy również pamiętać, że GPON daje dwukrotnie większą prędkość za darmo Pierwsze wdrożenia w Polsce już są, nadszedł czas prób nowych technologii pamiętaj, że masz wybór!!!

30 Dziękuję za uwagę!
