HYPERION-300 Rodzina 10/11-portowych przemysłowych przełączników Gigabit Ethernet HYPERION-300 Przemysłowy przełącznik posiadający 2x 10/100/1000 Mbit/s RJ45,8x 100/1000Mbit/s SFP lub 8x 10/100/1000

RS232/485 (opcja) Opcjonalne funkcje kontrolno-pomiarowe: interfejs 1-wire, 1x wejście cyfrowe, 4x wyjścia przekaźnikowe Temperatura pracy od -40 do +70 C, metalowa obudowa IP-30 DIN, zasilanie

1 HYPERION-300 Rodzina 10/11-portowych przemysłowych przełączników Gigabit Ethernet HYPERION-300 Przemysłowy przełącznik posiadający 2x 10/100/1000 Mbit/s RJ45,8x 100/1000Mbit/s SFP lub 8x 10/100/1000 Mbit/s RJ45, 2x 100/1000Mbit/s SFP oraz dodatkowe interfejsy kontrolno-pomiarowe Możliwość zainstalowania modemu GPRS w celu uzyskania zdalnego zarządzania poprzez sieć GSM Wirtualna konsola RS232/485 (opcja) Opcjonalne funkcje kontrolno-pomiarowe: interfejs 1-wire, 1x wejście cyfrowe, 4x wyjścia przekaźnikowe Temperatura pracy od -40 do +70 C, metalowa obudowa IP-30 DIN, zasilanie redundantne Wsparcie ITU-T G.8032 Ethernet ring, rekonfiguracja połączenia w czasie 20ms Wsparcie IEEE 1588 Precision Time Protocol, synchronizacji zegara urządzeń kontrolnopomiarowych poprzez sieć Ethernet Obsługą technologii Energy Efficient Ethernet (EEE) Obsługa Ethernet OAM (Link OAM i Service OAM) Zarządzanie SNMPv3, WWW, SSH HYPERION-300 jest przemysłowym, 10/11-portowym, zarządzalnym przełącznikiem Gigabit Ethernet wyposażonym w 2 porty 10/100/1000 Mbit/s RJ45 i 8 portów 100/1000 Mbit/s SFP lub 8 portów 10/100/1000 Mbit/s RJ45 i 2 porty 100/1000 Mbit/s SFP, oraz opcjonalne interfejsy szeregowe RS232/485 (z możliwością wsparcia modemu GPRS w celu uzyskania zdalnego zarządzania poprzez sieć GSM), cyfrowe wejścia, wyjścia przekaźnikowe oraz interfejs 1-wire. Interfejsy kontrolno-pomiarowe Oprócz portów Ethernet, przełącznik HYPERION-300 może zostać wyposażony w dodatkowe interfejsy rozszerzające jego możliwości: - Jeden interfejs szeregowy RS232/485 do komunikacji z zewnętrznymi urządzeniami poprzez Ethernet/IP. - Dwa interfejsy RS232 do podłączenia modemów GPRS w celu uzyskania bezprzewodowego zarządzania poprzez sieć GSM - Interfejs 1-wire do podłączenia czujników temperatury i wilgotności - Jedno wejście cyfrowe w celu wykrycia naruszenia przestrzeni w danym pomieszczeniu (np. zalanie) - do 4 wyjść przekaźnikowych do kontroli urządzeń zewnętrznych BITSTREAM

2 Redundancja połączenia Przełącznik HYPERION-300 obsługuje technologię Ethernet Ring Protection Switching zgodną ze standardem ITU- T G.8032, umożliwiającą pracę z redundancją drogi przesyłowej z czasem rekonfiguracji mniejszym niż 20ms. Urządzenie wspiera również standardowe protokoły nadmiarowości: STP, RSTP, MSTP. Wymagania środowiskowe Przełącznik został zaprojektowany do pracy w zakresie temperatur od -40 do 70 C. Trwała obudowa IP-30 zapewnia bezpieczeństwo urządzenia w trudnych warunkach. HYPERION-300 może zostać umieszczony na standardowej szynie DIN. Redundantne zasilanie pozwala na nieprzerwaną pracę urządzenia przy zaniku zasilania bądź uszkodzeniu jednego ze źródeł zasilania. Seria HYPERION-300 obsługuje technologię Energy Efficient Ethernet (zgodną z IEEE 802.3az), która umożliwia znaczne ograniczenie zużycia energii poprzez dopasowanie zużycia energii na porcie RJ45 do długości kabla oraz pozwala na przejście portu elektrycznego w stan uśpienia jeśli podłączone do niego urządzenie nie jest aktywne. Transmisja HYPERION-300 wspiera IEEE 1588 Precision Time Protocol w wersji drugiej dla precyzyjnej synchronizacji czasu. W sieci lokalnej umożliwia on osiągnięcie dokładności poniżej 1 mikrosekundy, dzięki czemu można go stosować w systemach pomiarowych i sterujących. Rys. 1. Przykładowa aplikacja. Zapewnienie łączności pomiędzy stacjami energetycznymi. Porty RS232 z obsługa modemów GPRS umożliwiają zapewnienie dodatkowej łączności bezprzewodowej, dodatkowy port RS232/485 umożliwia zapewnienie komunikacji poprzez sieć Ethernet z urządzeniami wyposażonymi w interfejs RS232/485 Dostępny kanał transmisji strumienia danych Ethernet może zostać podzielony na niezależne kanały transmisji z wykorzystaniem mechanizmów wirtualnych sieci VLAN (802.1Q oraz QinQ) lub pozostać transparentny dla urządzenia. HYPERION umożliwia agregację portów (statyczną lub z użyciem LACP), obsługę polityk QoS, ograniczanie pasma na portach Ethernet oraz obsługę ramek jumbo. Dodatkowo, oprócz typowych modułów Gigabit Ethernet SFP przełączniki HYPERION-300 mogą zostać połączone modułami optycznymi o szybkości 2,5 Gbit/s. BITSTREAM

3 Przełącznik HYPERION-300 wyposażony jest w szereg mechanizmów QoS. Urządzenia obsługują osiem klas ruchu, priorytety transmisji dla poszczególnych ramek mogą zostać nadane na podstawie priorytetów portów, adresów MAC, VLAN ID, wartości DSCP/ToS oraz numerów portów TCP/UDP. Dostępne pasmo transmisji może być regulowane w kierunku wyjściowym i wejściowym zarówno dla portów, jak i dla poszczególnych kolejek (priorytetów). Urządzenie wspiera funkcjonalność Ethernet OAM (Link OAM oraz Service OAM) dostarczając zaawansowane mechanizmy do monitorowania i kontroli pracy (pętle zdalne, sprawdzanie ciągłości połączenia poprzez ramki CFM, zbieranie statystyk Ethernet ze zdalnych urządzeń). Zarządzanie Wbudowanie serwera HTTP, serwera SSH oraz agenta SNMP pozwala na swobodną konfigurację parametrów urządzenia poprzez standardową przeglądarkę WWW oraz stałe monitorowanie uszkodzeń z poziomu dowolnych platform zarządzania wyposażonych w protokół SNMP. Dodatkowo wbudowana obsługa protokołu SMTP pozwala na powiadamianie operatora pocztą elektroniczną w przypadku wystąpienia awarii w systemie. Obsługa SSH i SNMP wersji trzeciej zapewniają bezpieczną komunikację ze zdalnymi urządzeniami. Przyłączane poprzez interfejsy RS232 modemy GPRS pozwalają na bezprzewodową komunikację poprzez sieć GSM. Urządzenie posiada możliwość jednoczesnej obsługi dwóch modemów GSM (możliwość zarządzania poprzez dwie różne sieci GSM). BITSTREAM

4 PARAMETRY Interfejsy Ethernet: Złącza Ethernet:: 2x 10/100/1000 Mbit/s RJ45, 8x 100/1000Mbit/s SFP lub 8x 10/100/1000 Mbit/s RJ45, 2x 100/1000Mbit/s SFP PTP IEEE v2: synchronizacja czasu, obsługa sprzętowa QoS: Wsparcie 8 fizycznych kolejek, algorytm Weighted Round Robin oraz kolejkowanie Strict Priority. Ustawienia priorytetów na podstawie: priorytetów PCP 802.1p, DSCP/ToS, ustawienia priorytetów na portach, możliwości konfiguracji priorytetów na podstawie numerów portów TCP/UDP VLAN: 4096 wpisów VLAN, 802.1Q, 802.1QinQ, prywatne VLAN, translacja VLAN Kontrola przepływności: filtrowanie dla ruchu wchodzącego typu Broadcast, Multicast, Unknown DA lub wszystkich pakietów, filtrowanie ruchu wychodzącego dla pakietów wszystkich typów, limitowanie przepływności Port Mirroring: Monitorowanie ruchu na wybranych portach Port Security: Możliwość zaadresowania różnych adresów IP specyficznym portom Ethernet IEEE 802.3az: Energy Efficient Ethernet, zmniejszenie pobieranej energii, 4 tryby Port Trunk: IEEE 802.3ad LACP lub agregacja statyczna Tablica adresów MAC: do 8192 wpisów Redundancja sieciowa: - ITU-T G.8032 Ethernet Ring - Multi Ring: Para lub wiele (do 64 pierścieni) - Spanning Tree - Rapid Spanning Tree - Multiple Spanning Tree Zarządzanie: SNMP v1/2c/3, SSH Protokół HTTP/HTTPS zarządzanie poprzez przeglądarkę WWW Konsola (poprzez port USB) Zarządzanie bezprzewodowe poprzez modem GPRS Wejście cyfrowe (opcja): Wyjścia przekaźnikowe (opcja): Liczba wyjść 1 lub 4 Typ - relay contact Napięcie prądu stałego 24V DC Maksymalne natężenie prądu 2A Zasilanie: Liczba wejść 1 Izolacja galwaniczna Zasilacz 20-60V (24-57V)* DC lub 10-36V DC Dwa wejścia zasilające, redundantne zasilanie RS232/485 (opcja): Cechy fizyczne 2 pełne interfejsy RS232 dedykowane do modemów GPRS 1 uproszczony RS232/485, zapewniający komunikację szeregową poprzez Ethernet Możliwość montażu na szynie DIN Metalowa obudowa IP-30 Temperatura pracy: od -40 do 70 C Wilgotność otoczenia: 5%-95% *24-57V DC dla wersji z PoE BITSTREAM

BITSTREAM Sp. z o.o. Mełgiewska 7/9, 20-209 Lublin, Poland Tel.

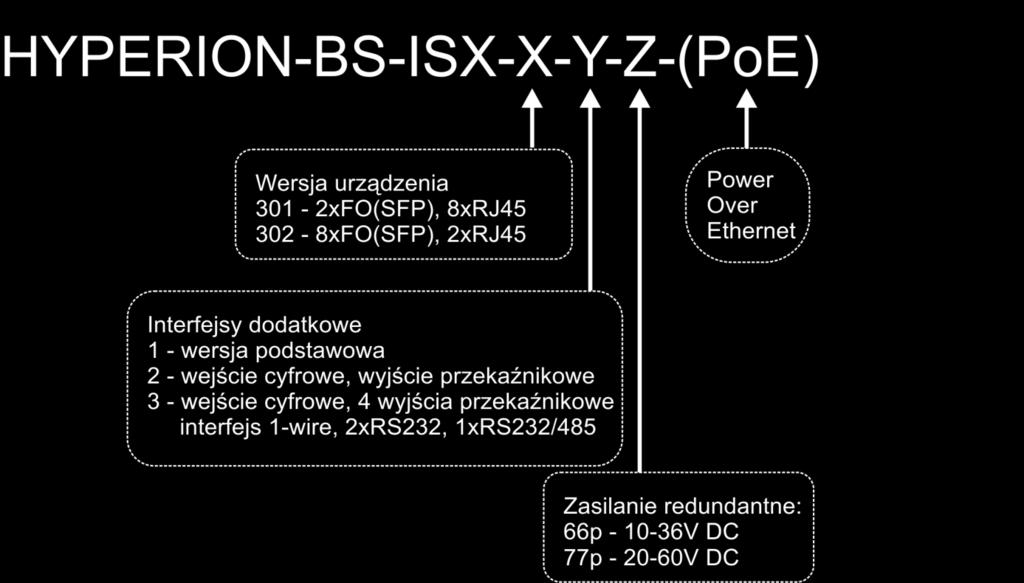

5 BITSTREAM Sp. z o.o. Mełgiewska 7/9, Lublin, Poland Tel , Fax info@bitstream.com.pl BITSTREAM
