1 GPON wyjdź naprzeciw oczekiwaniom klientów Maciej Pałka XI Dni Światła Warszawa

2 Czemu brakuje pasma? Wzrost zapotrzebowania na pasmo Streaming video Wzrost ilości urządzeń IoT IPTV w trendzie wzrostowym Usługi Cloudowe w tle HD UHD 5K?

3 Ograniczenia przepustowości w światłowodach Ograniczenia fizyczne Tłumienność SPLIT, ODLEGŁOŚĆ,ZŁĄCZA Dyspersja WŁAŚCIWOŚCI OŚRODKA Ograniczenia transmisji System transmisji GEPON, GPON, XG-PON

Architektury sieci GPON Rosproszona instalacja Rozproszona Scentralizowana instalacja IP/MPLS Większy zasięg sieci Konieczność budowy agregacji

4 Architektury sieci GPON Rosproszona instalacja Rozproszona Scentralizowana instalacja IP/MPLS Większy zasięg sieci Konieczność budowy agregacji Wyższy koszt IP/MPLS IP/MPLS farma Scentralizowana Miejsca o dużej koncentracji ab. Ograniczony zasięg Niższy koszt początkowy Splitter Splitter 4

5 Jak optymalnie dobierać urządzenia 8x10G SFP 4x10G SFP 2x10G SFP 8GPON 4x10G SFP 112GPON 32GPON Do 14K ab. 224GPON Do 28K ab Do 4096 ab. Do 1024 ab. ISCOM5508-GP, 1U ISCOM6820-GP, 2U ISCOM6860-GP, 6U ISCOM U

Jak optymalnie dobierać urządzenia RAISECOM ISCOM 5508 1U ISCOM6820-GP 2U ISCOM6860-GP 6U ISCOM6800 13U 2x1G RJ45 PORTY UPLINK 2x10G SFP+ 2x2x10G SFP+ 4x10G SFP+ 8x10G SFP+ 2x1G SFP+

6 Jak optymalnie dobierać urządzenia RAISECOM ISCOM U ISCOM6820-GP 2U ISCOM6860-GP 6U ISCOM U 2x1G RJ45 PORTY UPLINK 2x10G SFP+ 2x2x10G SFP+ 4x10G SFP+ 8x10G SFP+ 2x1G SFP+ ILOŚĆ ABONENTÓW SPLIT 1: ILOŚĆ KART GPON 2x4GPON 2x16GPON 7x16GPON 14x16GPON ILOŚC KART STERUJĄCYCH ZDOLNOŚC PRZEŁĄCZANIA 96Gbs 200Gbs 1.28Tbs 1.28Tbs

7 Architektura ROZPROSZONA IP/MPLS AGREGATION NETWORK IP/MPLS Domki ACCESS NETWORK Wioski

8 Architektura ROZPROSZONA RAISECOM ISCOM U 2x1G RJ45 1U PORTY UPLINK 2x10G SFP+ 2x1G SFP+ Dual PSU Intelligent Fan Małe gabaryty 1U Do 8 portów GPON Uplink do 20GE SFP+ Niski pobór mocy <70W 2 Sloty na karty rozszerzeń 2xGE RJ45 2xGE SFP+ 4xPON 2x10G SFP+ 4PxON ILOŚĆ ABONENTÓW SPLIT 1: ILOŚĆ KART GPON 2x4GPON ILOŚC KART STERUJĄCYCH 1 ZDOLNOŚC PRZEŁĄCZANIA 96Gbs

Architektura ROZPROSZONA 2U 16x PON Inteligentny Wentylator 16x PON Małe gabaryty 2U Do 32 portów GPON Jedna karta liniowa do serii 68XX Uplink do 20GE SFP+ Redundantne karty

9 Architektura ROZPROSZONA 2U 16x PON Inteligentny Wentylator 16x PON Małe gabaryty 2U Do 32 portów GPON Jedna karta liniowa do serii 68XX Uplink do 20GE SFP+ Redundantne karty sterujące 2x10GE SFP+ Podwójny zasilacz ISCOM6820-GP 2U PORTY UPLINK 2x2x10G SFP+ ILOŚĆ ABONENTÓW SPLIT 1: ILOŚĆ KART GPON 2x16GPON ILOŚC KART STERUJĄCYCH 2 ZDOLNOŚC PRZEŁĄCZANIA 200Gbs

Pełna redundancja kart sterujących Pojemność do 28 tyś abonentów Budynki Pełna

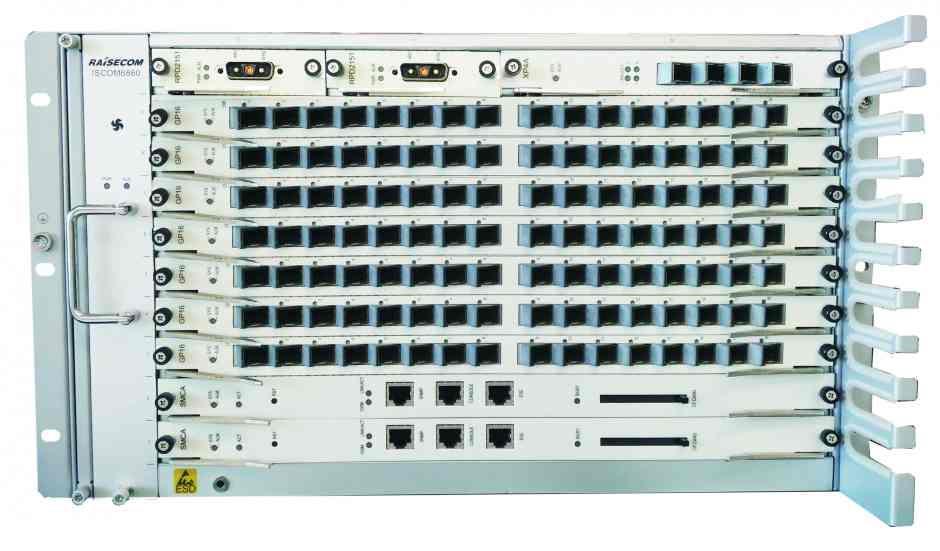

10 Architektura SCENTRALIZOWANA Fan PSU GE ETH cards GE ETH cards PSU Fan 10G ETH cards CORE NETWORK IP/MPLS Controls ACCESS NETWORK ISCOM6860-GP, 6U 10 Multi-service Cards Pełna redundancja kart sterujących Pojemność do 28 tyś abonentów Budynki Pełna przenoszalność kart Uplink do 80GE w redundancji Multi-service Cards PON cards ISCOM U Osiedla

29-33 dbm C+ 3-7 dbm -32dBm 35-39 dbm C++ 6-10 dbm

11 B+ C+ a może C++ Uwzględnienie BM* dla sieci XG-PON TYP Moc wyjściowa Czułość Budżet mocy B+ 1-5dBm -28dbm dbm C+ 3-7 dbm -32dBm dbm C dbm -35dBm dbm -24dBm dbm N2 XGPON 2-7dBm *BM- budżet mocy

12 Jak dobierać zakończenia ONT Gateway/ Bridge ISCOMHT803G-1GE ISCOMHT803G ISCOMHT803G-N ISCOMHT803G-W ISCOMHT801 GSFP Tak/Nie Tak/Nie Tak/Tak Tak/Tak Tak/Nie LAN 1xGE 4xFE 1xGE 3xFE 1xGE 3xFE - POTS Nie Nie Nie 2 x FXS Nie Wi-Fi Nie Nie Tak Tak Nie

13 GPON STICK OTN & ETH Obniżenie CAPEX inwestycji SOHO over GPON Współpraca z switch DCN, Raisecom

14 System Nadzoru Monitoring alarmów Zarządzanie topologią Zarządzanie bazą klientów Zarządzanie zasobami sieci Monitoring wydajnością sieci

15 Dokumentacja sieci Obniżenie kosztów OPEX Zarządzanie infrastrukturą sieciową Ułatwienie w rozbudowie sieci Skrócenie lokalizowania awari

Dlaczego sieć oparta na GPON się opłaca Zwiększenie niezawodności

wpływów środowiskowych Oszczędność CAPEX i OPEX Niskie koszty per

pasmem dla klienta Inwestycja w przyszłość Możliwość szybkiej

16 Dlaczego sieć oparta na GPON się opłaca Zwiększenie niezawodności Brak elementów aktywnych ( zasilanie, awarie sprzętu ) Brak wpływów środowiskowych Oszczędność CAPEX i OPEX Niskie koszty per abonent per pasmo Zmniejszenie interwencji w terenie Zarządzanie pasmem dla klienta Inwestycja w przyszłość Możliwość szybkiej adaptacji nowych usług Łatwe przejście w nowe rozwiązania XG-PON i WDM-PON

17 Dlaczego Raisecom GPON od Salumanus - Modularność 1U, 2U, 6U, 13U - Wypożyczenia sprzętu na testy - Stabilność systemu - System nadzoru NView - Wsparcie techniczne - Partner technologiczny EVIO i SGT Materiały wewnętrzne SALUMANUS

18 Dziękuję za uwagę Materiały wewnętrzne SALUMANUS
