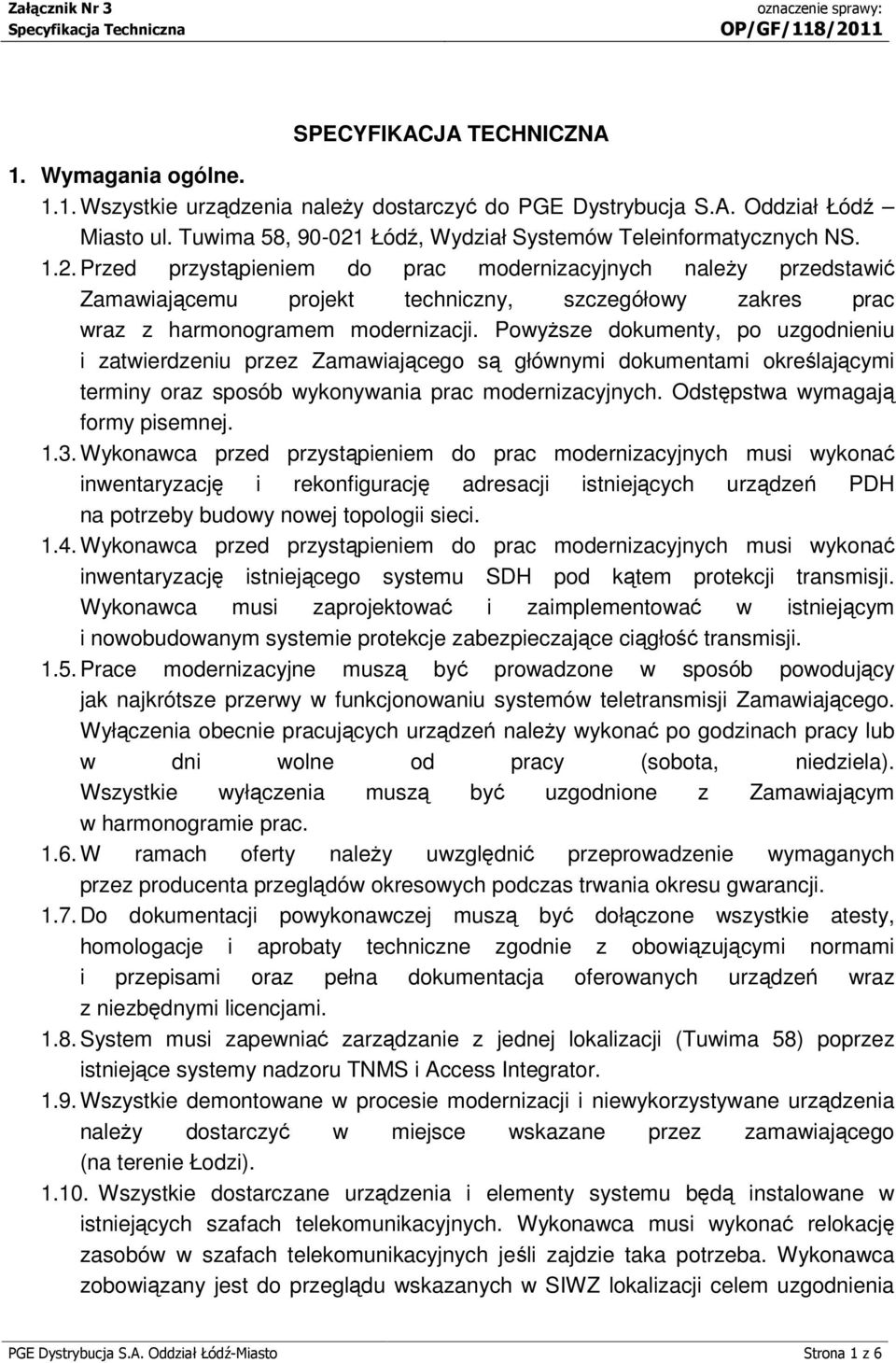

1 SPECYFIKACJA TECHNICZNA. Wymagania ogólne... Wszystkie urządzenia należy dostarczyć do PGE Dystrybucja S.A. Oddział Łódź Miasto ul. Tuwima 58, Łódź, Wydział Systemów Teleinformatycznych NS..2. Przed przystąpieniem do prac modernizacyjnych należy przedstawić Zamawiającemu projekt techniczny, szczegółowy zakres prac wraz z harmonogramem modernizacji. Powyższe dokumenty, po uzgodnieniu i zatwierdzeniu przez Zamawiającego są głównymi dokumentami określającymi terminy oraz sposób wykonywania prac modernizacyjnych. Odstępstwa wymagają formy pisemnej..3. Wykonawca przed przystąpieniem do prac modernizacyjnych musi wykonać inwentaryzację i rekonfigurację adresacji istniejących urządzeń PDH na potrzeby budowy nowej topologii sieci..4. Wykonawca przed przystąpieniem do prac modernizacyjnych musi wykonać inwentaryzację istniejącego systemu SDH pod kątem protekcji transmisji. Wykonawca musi zaprojektować i zaimplementować w istniejącym i nowobudowanym systemie protekcje zabezpieczające ciągłość transmisji..5. Prace modernizacyjne muszą być prowadzone w sposób powodujący jak najkrótsze przerwy w funkcjonowaniu systemów teletransmisji Zamawiającego. Wyłączenia obecnie pracujących urządzeń należy wykonać po godzinach pracy lub w dni wolne od pracy (sobota, niedziela). Wszystkie wyłączenia muszą być uzgodnione z Zamawiającym w harmonogramie prac..6. W ramach oferty należy uwzględnić przeprowadzenie wymaganych przez producenta przeglądów okresowych podczas trwania okresu gwarancji..7. Do dokumentacji powykonawczej muszą być dołączone wszystkie atesty, homologacje i aprobaty techniczne zgodnie z obowiązującymi normami i przepisami oraz pełna dokumentacja oferowanych urządzeń wraz z niezbędnymi licencjami..8. System musi zapewniać zarządzanie z jednej lokalizacji (Tuwima 58) poprzez istniejące systemy nadzoru TNMS i Access Integrator..9. Wszystkie demontowane w procesie modernizacji i niewykorzystywane urządzenia należy dostarczyć w miejsce wskazane przez zamawiającego (na terenie Łodzi)..0. Wszystkie dostarczane urządzenia i elementy systemu będą instalowane w istniejących szafach telekomunikacyjnych. Wykonawca musi wykonać relokację zasobów w szafach telekomunikacyjnych jeśli zajdzie taka potrzeba. Wykonawca zobowiązany jest do przeglądu wskazanych w SIWZ lokalizacji celem uzgodnienia PGE Dystrybucja S.A. Oddział Łódź-Miasto Strona z 6

2 posadowienia nowych urządzeń, uzgodnienia opisów i weryfikacji standardów złącz światłowodowych... Wykonawca zobowiązany jest do dostarczenia wszystkich wymaganych licencji zapewniających realizację przedmiotu umowy..2. Prace prowadzone na terenie obiektów elektroenergetycznych Zamawiającego muszą być prowadzone pod nadzorem pracowników PGE Dystrybucja S.A., Oddział Łódź-Miasto. Kosztami nadzoru będzie obciążony Wykonawca. Koszt nadzoru zgodnie z Taryfą Usług Dystrybucji Energii Elektrycznej PGE Dystrybucja S.A. na rok 20 wynosi 46,33 zł netto. 2. Warunki gwarancji. 2.. Okres gwarancji na wszystkie dostarczane elementy systemu nie może być mniejszy niż 36 miesięcy Przyjmowanie zgłoszeń serwisowych odbywać się będzie w reżimie 24x7x Zgłoszenia serwisowe będą kierowane zgodnie z zapisami w umowie W trakcie trwania okresu gwarancji, Gwarantowany czas usunięcia uszkodzenia dla urządzeń i przywrócenie ich do normalnej pracy nie może przekraczać odpowiednio: W przypadku, gdy naprawa nie wymaga wymiany sprzętu lub modułu na nowy 48 godzin od momentu przyjęcia zgłoszenia serwisowego przez Wykonawcę w okresie trwania gwarancji. W przypadku problemów z usunięciem uszkodzenia urządzenia w wyżej wymienionym okresie Zamawiający dopuszcza wymianę urządzenia na inne, o nie gorszych parametrach technicznych. W przypadku, gdy naprawa wymaga wymiany sprzętu lub modułu na nowy 5 dni od momentu przyjęcia zgłoszenia serwisowego przez Wykonawcę w okresie trwania gwarancji. W przypadku problemów z usunięciem uszkodzenia urządzenia w wyżej wymienionym okresie Zamawiający dopuszcza wymianę urządzenia na inne, o nie gorszych parametrach technicznych. 3. Projekty i dokumentacje. 3.. Przed przystąpieniem do prac zostanie sporządzony projekt przez Wykonawcę, który będzie zawierał w szczególności: Szczegółowy schemat połączeń sieci SDH/FMX wraz z konfiguracją urządzeń. Sposób przełączenia systemów. Wykonawca dokona weryfikacji podanych w SIWZ lokalizacji w celu uzgodnienia z Zamawiającym dostarczanych złącz światłowodowych, miejsca instalacji urządzeń i wykonania rozszyć oraz ich opisów. Uzgodnienia zostaną przez Wykonawcę umieszczone w projekcie a następnie w dokumentacji powykonawczej. Harmonogram modernizacji oraz zakres prac leżących po stronie Wykonawcy i Zamawiającego. Projekt podlega zatwierdzeniu przez Zamawiającego. PGE Dystrybucja S.A. Oddział Łódź-Miasto Strona 2 z 6

3 3.2. Po zakończeniu prac modernizacyjnych należy dostarczyć dokumentację powykonawczą w postaci elektronicznej i drukowanej. Należy załączyć między innymi do dokumentacji wszystkie dokumenty DTR urządzeń, właściwe atesty i aprobaty techniczne oraz karty katalogowe a także protokoły pomiarowe i licencje. 4. Zakres prac i minimalne wymagania dla dostarczanych urządzeń i modułów. 4.. Specyfikacja dostarczanych urządzeń Surpass hit 7020: Minimalna ilość portów STM4/ - 2 szt. Minimalna ilość portów Ethernet (L2) - 4 szt. Minimalna ilość kanałów E - 8 szt. Wszystkie urządzenia 7020 muszą umożliwiać pracę w trybie STM i STM4 tylko poprzez wymianę wkładek optycznych. Niezbędne okablowanie i tłumiki oraz licencje. Wykonanie rozszyć kanałów E w miejscu wskazanym przez Zamawiającego na łączówkach rozłącznych Krone 2/6x3. Opisy będą uzgodnione w trybie roboczym RPZ Brzezińska. Brzezińska. Urządzenie SDH musi być wyposażone w kartę 2xSTM4/ z Instalacja dostarczonej siłowni telekomunikacyjnej 48V/DC dla Surpass hit Podłączenie do dostarczonej siłowni telekomunikacyjnej urządzenia Surpass hit 7020 oraz FMX. Podłączenie istniejącego urządzenia FMX do nowego urządzenia SDH RPZ Radogoszcz. Radogoszcz. Urządzenie SDH musi być wyposażone w kartę 2xSTM4/ z Podłączenie istniejącego urządzenia FMX do nowego urządzenia SDH RPZ Aleksandrów. PGE Dystrybucja S.A. Oddział Łódź-Miasto Strona 3 z 6

4 Aleksandrów. Urządzenie SDH musi być wyposażone w kartę 2xSTM4/ z Podłączenie istniejącego urządzenia FMX do nowego urządzenia SDH RPZ Manufaktura. Manufaktura. Urządzenie SDH musi być wyposażone w kartę 2xSTM4/ z Zestawienie połączeń STM RE Kilińskiego. Dostarczenie, instalacja i konfiguracja urządzenia Surpass hit 7020 RE Kilińskiego. Urządzenie SDH musi być wyposażone w kartę 2xSTM4/ z Zestawienie połączeń STM RE Zgierz. Dostarczenie, instalacja i konfiguracja urządzenia Surpass hit 7020 RE Zgierz. Urządzenie SDH musi być wyposażone w kartę 2xSTM4/ z 4.8. REZERWA Dostarczenie urządzenia Surpass hit Urządzenie SDH musi być wyposażone w kartę 2xSTM4/ z wkładkami optycznymi STM. PGE Dystrybucja S.A. Oddział Łódź-Miasto Strona 4 z 6

5 4.9. Wykaz dostarczanych modułów do urządzeń SurpasshiT 7060/7030. Lp. Nazwa jm Ilość STM-6 BOARD, X STM-6 OPT., HIT 7060 HC 2 STM-4/ BOARD, 4 X STM-4/ OPT., HIT 7060/HC 3 STM- BOARD, 2X STM- OPT., HIT 7030/60 4 2M CARD, 2 X E, 20 OHM WITH RETIMING, HIT 7030/60 HC 5 2M SET, 63X E, 20 OHM, WITH RETIMING, HIT X GE OPT. AND 8 X FE EL. (AE) BOARD, HIT X GE OPT. (T) BOARD, HIT 7060/HC 8 8 X FE EL. (T) CARD, HIT 7030/60/HC 9 2GE+8FE/A (ITEM CODE M ) szt. 5 0 STM-6 MODULE L-6.2 STM- MODULE L-. 2 PWR (POWER SUPPLY, HIT 7060) 3 63xE/EC (20Ohm), HIT SC (SYSTEM CONTROLLER, HIT 7060) 5 FAN UNIT, HIT DC MODULE, HIT FAN MODULE, HIT Wykaz urządzeń Nortel sieci LAN/WAN. Lp. Nazwa Model Ilość Ethernet Routing Switch 2526T with 24 0/00 ports, combo 0/00/000 SFP ports, plus 2 000BaseT rear ports & a 46cm stack cable. Includes Base Software License Kit. [RoHS 6/6 compliant]. Includes EU Power Cord. Ethernet Routing Switch 2500 Stacking License Kit, for switch, to enable stacking functionality on ERS2500 series standalone switches. For use with AL2500xxx-E6 order codes. (one license required per switch). -port 000Base-SX Small Form Factor Pluggable (SFP) Gigabit Ethernet Trancsceiver, connector type: LC. Digital Diagnostic Monitoring Interface. AL2500B0-E6 2 AL AA49048-E6 6 PGE Dystrybucja S.A. Oddział Łódź-Miasto Strona 5 z 6

6 4.. Wykaz urządzeń Nport 520/EU Serwer 2xRS-232 z zasilaniem wtyczkowym 2-48V DC/220 AC. Lp. Nazwa jm Ilość Zasilanie Nport 520/EUSerwer 2xRS-232 do sieci LAN z zasilaczem wtyczkowym szt VDC /220 V AC 4.2. Wykaz cyrkulatorów optycznych. Lp. Nazwa jm Ilość Cyrkulator optyczny MPPO--2x023 szt Wykaz multiplekserów. Lp Nazwa jm Ilość 2 Multiplekser (8xE / 2xPOTS ) MAILGATE 2300 z kartami: LOMI 8 i TUXA Multiplekser (8xE / 2xPOTS ) MAILGATE 2300 z kartami: LOMI 8 i SUB-M Wykaz siłowni telekomunikacyjnych. Lp Nazwa jm Ilość Siłownia Telekomunikacyjna 48V/DC (220 V /AC) z bateriami ( czas podtrzymania 4 godziny) 2 Siłownia Telekomunikacyjna 48V/DC (220 V /DC) szt Wykaz patchcordów światłowodowych i systemów zasilania. Długości Patchcordów podane są orientacyjnie. Do wyliczenia ceny należy przyjąć średnie ich długości na około 3 metrów/szt. Lp. RE/RPZ patchcord Typ zakończenia po stronie liniowej Minimalna długość [m] Zasilanie istniejące rozbudowa instalacja w istniejącej szafie RPZ Brzezińska FC/PC 3 TAK NIE TAK 2 RPZ Radogoszcz FC/APC 3 TAK NIE TAK 3 RPZ Aleksandrów FC/APC 3 TAK NIE TAK 4 RPZ Manufaktura FC/APC 3 TAK NIE TAK 5 RE Zgierz FC/APC 3 TAK NIE TAK 6 RE Kilińskiego FC/APC 3 TAK NIE TAK PGE Dystrybucja S.A. Oddział Łódź-Miasto Strona 6 z 6
