1 Teraz MPLS Ale jak przez 20 lat do tego dochodziliśmy? Piotr Szafran Główny Architekt Sieci EXATEL S.A. 30 września 2013

2 Exatel 20 lat doświadczenia Rodowód Telenergo Telbank Exatel = Telenergo + Telbank (od 2004) + Stabilna polska firma Należymy do grupy PGE =

Sieć Exatel Kilka ciekawych liczb: 20 000 tys. km 30 000 tys.

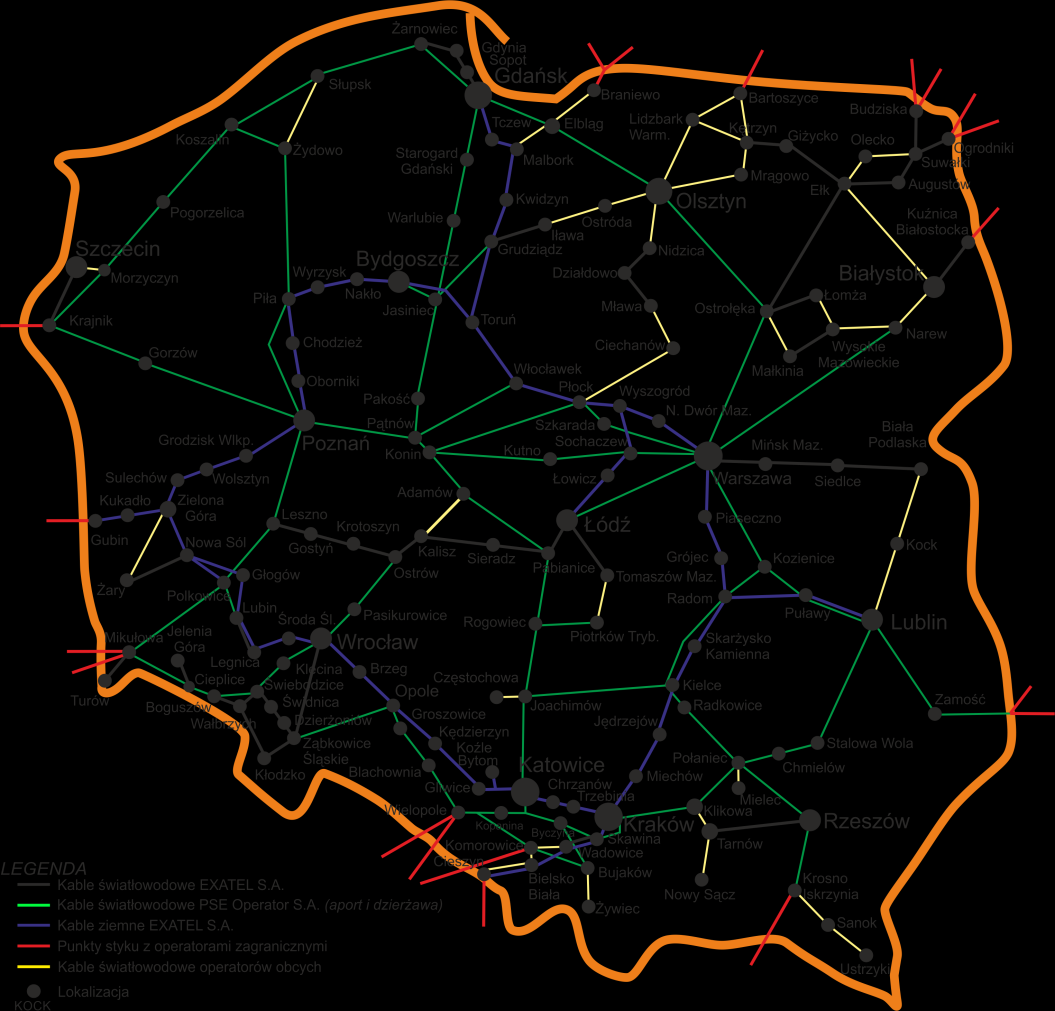

3 Sieć Exatel Kilka ciekawych liczb: tys. km tys. km punkty styku z operatorami wszystkich sąsiadujących krajów własny światłowód do Frankfurtu

4 czas Technologie L2-L3 na przestrzeni lat 1992 MPLS Główny obszar zmian L2 IP X.25 SDH Transmisja L1 ATM 2013 ATM SDH x25 L2 MPLS i MPLS TP

5 Technologie dziś MPLS VoIP Centrale TDM ATM/ FR L2 Carrier/Metro Ethernet IP/MPLS +L2 SDH SDH DWDM / CWDM Kable światłowodowe ATM x25

6 No dobrze, ale jak to tego dochodziliśmy

7 IP Transmisja L1 IP było zawsze 1994 pierwsze łącze do Internetu [Telbank] MPLS L sieć IP/MPLS w Telenergo SDH ATM 2009 nowa sieć Core z 40G IPoDWDM x25

8 X.25 Sieć X.25 powstała w 1992 roku Sieć bankowa i międzybankowa MPLS Działała poprzez ATM lub Satelitę, 9,6kbps w dostępie i 64kbps w szkielecie L2 SDH ATM x25

9 ATM Sieć powstała w 1996 roku w Telbanku W 2002 około 300 węzłów i 5000 portów abonenckich Sieć cały czas funkcjonuje z 150 węzłami MPLS L2 Telbank - ATM RELACJE MIĘDZYMIASTOWE 2001 KOSZALIN SŁUPSK GDYNIA GDAŃSK ELBLĄG OLSZTYN EŁK SUWAŁKI SDH STAROGARD GD. SZCZECIN SZCZECINEK BIAŁYSTOK BYDGOSZCZ PIŁA TORUŃ GORZÓW WLKP. POZNAŃ PŁOCK WARSZAWA ATM ŁÓDŹ SIEDLCE ZIELONA GÓRA KONIN E3 / STM-1 KALISZ PIOTRKÓW TRYB. RADOM LUBLIN N x E1 LEGNICA WROCŁAW RUDA CZĘSTOCHOWA ŚLĄSKA ATM / FR / TDM FR / TDM JELENIA GÓRA CHRZANÓW OPOLE WAŁBRZYCH GLIWICE BYTOM RYBNIK BĘDZIN DĄBROWA GÓRNICZA KIELCE MIECHÓW MIELEC KATOWICE KRAKÓW DĘBICA KĘTY ZAMOŚĆ RZESZÓW PRZEMYŚL x25 ZAWIERCIE BIELSKO BIAŁA BOCHNIA TARNÓW JAWORZNO WADOWICE TRZEBINIA NOWY SĄCZ KROSNO JASŁO

QoS i magiczne 53 bajty Możliwość over-subskrybcji

10 ATM Usługi świadczone to: Od kanałów cyfrowych po p2p Ethernet Czyli ATM robił wszystko ;) a dodatkowo miał 5 klas QoS i magiczne 53 bajty Możliwość over-subskrybcji Transportował synchroniczne E1 i pakietowy Internet Świetne systemy zarządzania

11 ATM vs Carrier Ethernet Sieć Carrier Ethernet już prawie umie wszystko co ATM Niektóre protokoły jak LMI są przenoszone do Ethernet u Technologiczna ścieżka wraca do źródeł wiedza z lat 80/90 znów może być przydatna Dlaczego ATM nie jest rozwijany Koszty, koszty, koszty Sieć idealna, akademicka, ale ZA Droga Implementacja przepływności > STM-4 wymagała kosmicznej elektroniki jak na tamte czasy

12 SDH SDH E1 Ethernet 1117 półek, duże przepływności i bardzo dużo usług MPLS Sieć SDH jest główną siecią transportową oraz siecią dystrybucyjną dla dostępu IP/MPLS + Doskonała dla usług synchronicznych + Ethernet - Brak agregacji ruchu i brak elastyczności zasobów jest głównym problemem przeciwko efektywności kosztowej L2 SDH ATM x25

13 Lekcja historii za nami A co teraz?

14 L2 top down Sieć L2 była tworzona od wielu lat jako multipleksowanie portów routerów MPLS Przeważnie stosowaliśmy przełączniki typu LAN W jednym PoP to nie stanowi problemu Budowa sieci WAN na switchach powoduje wcześniej czy później problemy Redundancja i utrzymanie STP Współpraca switch klienta - operatora Problemy z protokołami L2 przy usługach transportu Protokoły szybkiej zbieżności i ich ograniczenia architektoniczne Setki tysiące vlanów L2 SDH ATM x25

15 L2 bottom up Sieć L2 rozwijana była również jako udoskonalenie urządzeń transmisyjnych Switche operatorskie nie LAN pozwalają na łatwiejsze zarządzanie Nie mamy tylu problemów z STP i naturalną chęcią switchy do współpracy Mniej problemów z transportem L2 Przystosowane funkcjonalnościami do świata operatorskiego Niestety osiągnięcie w pełni redundantnej sieci o szybkiej zbieżności jest mało możliwe Musimy budować struktury (np. ring) pod kątem protokołów redundancji (np. ERP G.8032) Sieć kratowa budowana pod potrzeby klienta nie za bardzo wchodzi w grę

16 MPLS MPLS wydaje się być rozwiązaniem najlepszym! MPLS Największą zaletą jest możliwość realizacji praktycznie wszystkich usług sieciowych u współczesnego operatora Internet, łącza dzierżawione p2p (E-line), usługi MPLS VPN, Usługi E- LAN, dodatkowe kwestie związane z multicast L2 SDH ATM IP/MPLS Transmisja x25

17 MPLS w Exatel Obecnie to około 50 węzłów razem z siecią Core opartą łącza 40G Równocześnie wdrażamy MPLS TP w sieci transportowej 60 węzłów Wdrażamy sieć Carrier Ethernet w pełni funkcjonalny IP/MPLS To 44 węzły tworzące sieć agregacyjną i miejscami dostępową Połączenia nx10gbps Urządzenia 100G ready

18 MPLS end-to-end MPLS end-to-end daje wielkie możliwości i eksploatacyjną prostotę Po co zestawiać usługę przez kilka sieci? SDH L2 IP/MPLS L2 MPLS MPLS to w sumie dość skomplikowana logicznie sieć, ale Usługi realizujemy tylko na brzegu, wnętrze sieci pozostaje bez zmian

19 MPLS end-to-end MPLS Access/Agregacja Core Agregacja

20 Klient EXatel Inteligent EXITE Telco Enviroment Klient Klient

21 Access/Agregacja Core MPLS/IP Port dostępowy L3 L3 BGP E-LAN PW E-line PW E-line: -Pseudowire prosto z portu acessowego E-LAN: -Pseudowire H-VPLS do najbliższego węzła VPLS Usługa L3 i MPLS VPN -IP bezpośrednio na porcie lub VRF na brzegu -Usługi Multicast Usługa L3 BGP -Pseudowire zakończony na wirtualnym interfejsie PW (funkcjonalność PseudoWire Headend) -W access PW, dalej zwykłe BGP

22 Mpls argumenty techniczne W sieci dostępowej i agregacyjnej mamy tylko PWE i ruch IP/MPLS proste utrzymanie QoS i funkcjonalności realizujemy na samym brzegu Optymalny routing end-to-end

23 Mpls argumenty biznesowe Nowoczesne usługi wymagają sieci IP/MPLS AntyDDoS nowa usługa Exatel IP/MPLS podstawą funkcjonowania SaaS (Security as a service), Backup aas, UC Cloud IP/MPLS

24 Dobra (nasza) sieć MPLS realizuje wszystkie usługi sieciowe end-to-end, pozostaje tylko rozwój warstw wyższych Utrzymanie jednej sieci jest tańsze

25 Przyszłość sieci Jak będzie wyglądał rozwój sieci Exatel Carrier Ethernet IP/MPLS + xwdm. To wszystko VoIP IP/MPLS/MPLS-TP XaaS ATM/ FR SDH DWDM / CWDM Kable światłowodowe

26 Pytania?
