Transmisja w sieciach xwdm

Wielkość: px

Rozpocząć pokaz od strony:

Download "Transmisja w sieciach xwdm"

Mateusz Czech
8 lat temu
Przeglądów:

1 Transmisja w sieciach xwdm

2 Agenda GBC Photonics Mux/Demux, OADM GBIC, SFP, SFP+, XFP,... CTC Union FRM 301 FRM 220 Raisecom OPCOM 100 OPCOM 200 OPCOM 600 Arcutronix Transpondery FCX GBC Photonics EDFA, RAMAN, HDCM

3 GBC Photonics GBIC, SFP, SFP+, XFP,... Mux/Demux OADM

4 GBC Photonics GBIC, SFP, SFP+, XFP,... Moduły przeznaczone do systemów CWDM GBIC 1Gbps budżet mocy: 28dB, 32dB (1270nm~1610nm) SFP 1Gbps budżet mocy: 28dB, 32dB, 36dB, 41dB (1270nm~1610nm) SFP 100Mbps~2.67Gbps budżet mocy: 18dB, 28dB (1270nm~1610nm) 35dB (1470nm~1610nm) SFP 4.25Gbps (FC 1/2/4G) budżet mocy: 18dB, 26dB (1470~1610nm) SFP+ 10Gbps budżet mocy: 10dB, 14dB (1270nm~1610nm) XFP 10Gbps budżet mocy: 10dB, 14dB (1270nm~1610nm) 23dB (1470nm~1610nm)

28dB, 32dB, 36dB, 41dB (1270nm~1610nm) SFP 100Mbps~2.

5 GBC Photonics GBIC, SFP, SFP+, XFP,... Moduły przeznaczone do systemów DWDM SFP 1Gbps budżet mocy: 30dB (80km, 120km, 200km) SFP 100Mbps~2.67Gbps budżet mocy: 28dB (80km, 120km, 200km) SFP 4.25Gbps (FC 1/2/4G) budżet mocy: 18dB (40km) 24dB (80km) XFP 10Gbps budżet mocy: 15dB (40km) 24dB (80km, 120km)

6 GBC Photonics Mux/Demux, OADM Komponenty pasywne dla systemów CWDM Dwuwłóknowe Mux/Demux 4, 8 10, 16, 18 kanałów Full-Duplex Jednowłóknowe Mux/Demux 2, 4, 8 kanałów Full-Duplex Dwuwłóknowe Mux/Demux z upgrade portem 4 kanały Full-Duplex + 1 albo 2 upgrade porty 8 kanałów Full-Duplex + 1 upgrade port Dwuwłóknowe OADM 1, 2, 4 kanały Full-Duplex (East&West) Jednowłóknowe OADM 1, 2 kanały Full-Duplex (East&West)

upgrade portem 4 kanały Full-Duplex + 1 albo 2 upgrade porty 8 kanałów Full-Duplex + 1 upgrade port

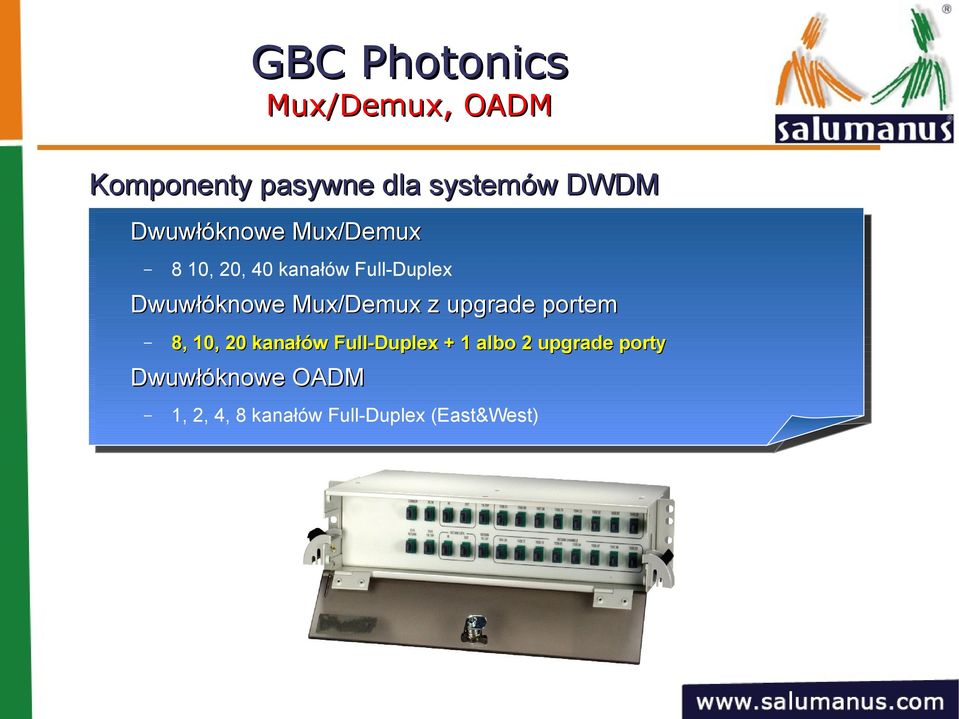

7 GBC Photonics Mux/Demux, OADM Komponenty pasywne dla systemów DWDM Dwuwłóknowe Mux/Demux 8 10, 20, 40 kanałów Full-Duplex Dwuwłóknowe Mux/Demux z upgrade portem 8, 10, 20 kanałów Full-Duplex + 1 albo 2 upgrade porty Dwuwłóknowe OADM 1, 2, 4, 8 kanałów Full-Duplex (East&West)

Mux/Demux z upgrade portem 8, 10, 20 kanałów Full-Duplex + 1 albo 2

8 CTC Union FRM 301 FRM 220

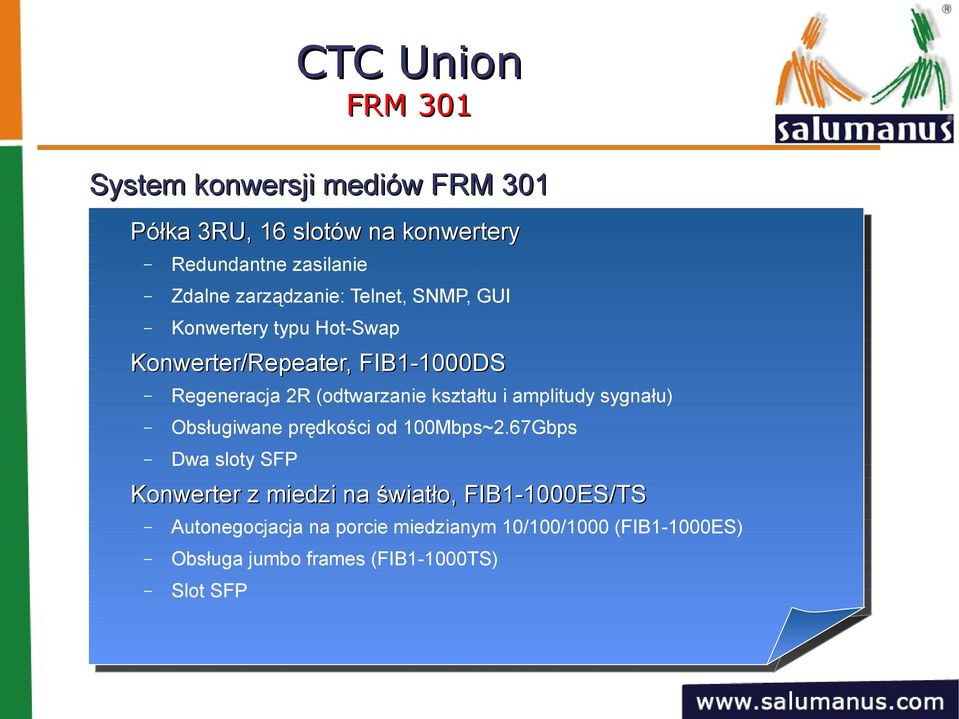

9 CTC Union FRM 301 System konwersji mediów FRM 301 Półka 3RU, 16 slotów na konwertery Redundantne zasilanie Zdalne zarządzanie: Telnet, SNMP, GUI Konwertery typu Hot-Swap Konwerter/Repeater, FIB1-1000DS Regeneracja 2R (odtwarzanie kształtu i amplitudy sygnału) Obsługiwane prędkości od 100Mbps~2.67Gbps Dwa sloty SFP Konwerter z miedzi na światło, FIB1-1000ES/TS Autonegocjacja na porcie miedzianym 10/100/1000 (FIB1-1000ES) Obsługa jumbo frames (FIB1-1000TS) Slot SFP

kształtu i amplitudy sygnału) Obsługiwane prędkości od 100Mbps~2.

10 CTC Union FRM 301 System konwersji mediów FRM 301 Zastosowanie: Proste systemy CWDM punkt-punkt, magistrala Systemy CWDM z pojedynczą regeneracją sygnału Zalety: Rozwiązanie bardzo ekonomiczne Monitorowanie stanu wszystkich lambd w jednym systemie Wady: Brak możliwości zarządzania in-band Brak możliwości odczytu diagnostyki cyfrowej z modułów Brak agregacji Maksymalna przepływność to 2.67G

Monitorowanie stanu wszystkich lambd w jednym systemie Wady: Brak możliwości zarządzania in-band

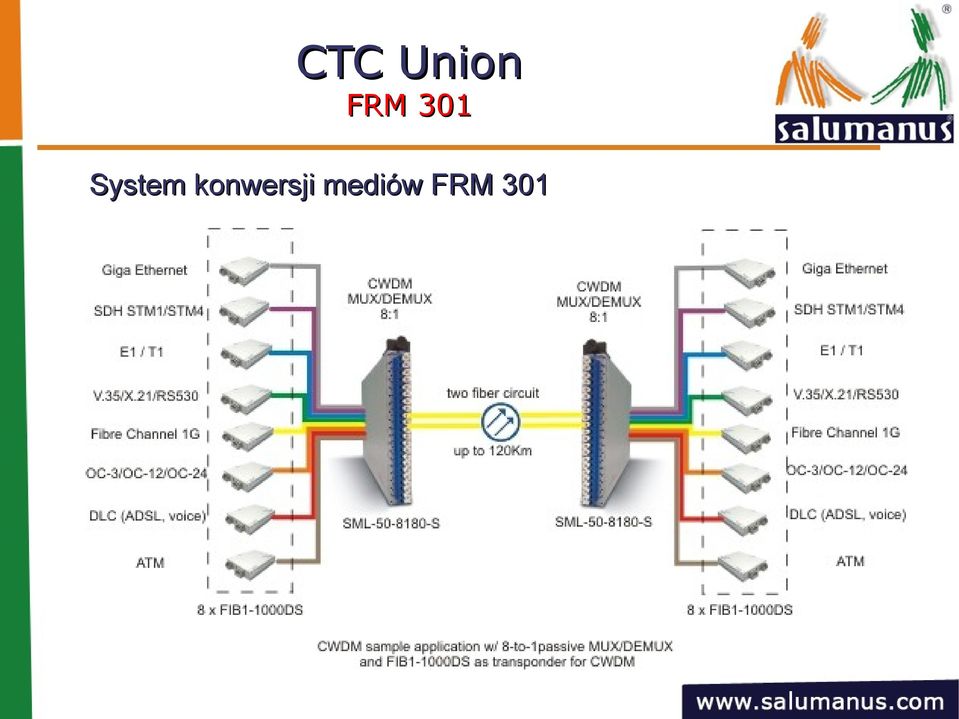

11 CTC Union FRM 301 System konwersji mediów FRM 301

12 CTC Union FRM 220 System konwersji mediów FRM 220 Półka 2RU, 20 slotów Redundantne zasilanie Możliwość zarządzania Telnet, SNMP, WebGUI Konwertery typu Hot-Swap Transponder do 2.67G FRM G-2S Regeneracja 3R (odtwarzanie kształtu, amplitudy i zegara sygnału) Obsługiwane prędkości 100Mbps~2.67G Odczyt diagnostyki cyfrowej z modułów (SFP) Transponder 10G FRM220-10G-XX (dostępne( Q1 2010) Regeneracja 3R Obsługa: STM-64/OC192, 10G Ethernet Odczyt diagnostyki cyfrowej z modułów (XFP)

7G-2S Regeneracja 3R (odtwarzanie kształtu, amplitudy i zegara sygnału) Obsługiwane prędkości 100Mbps~2.

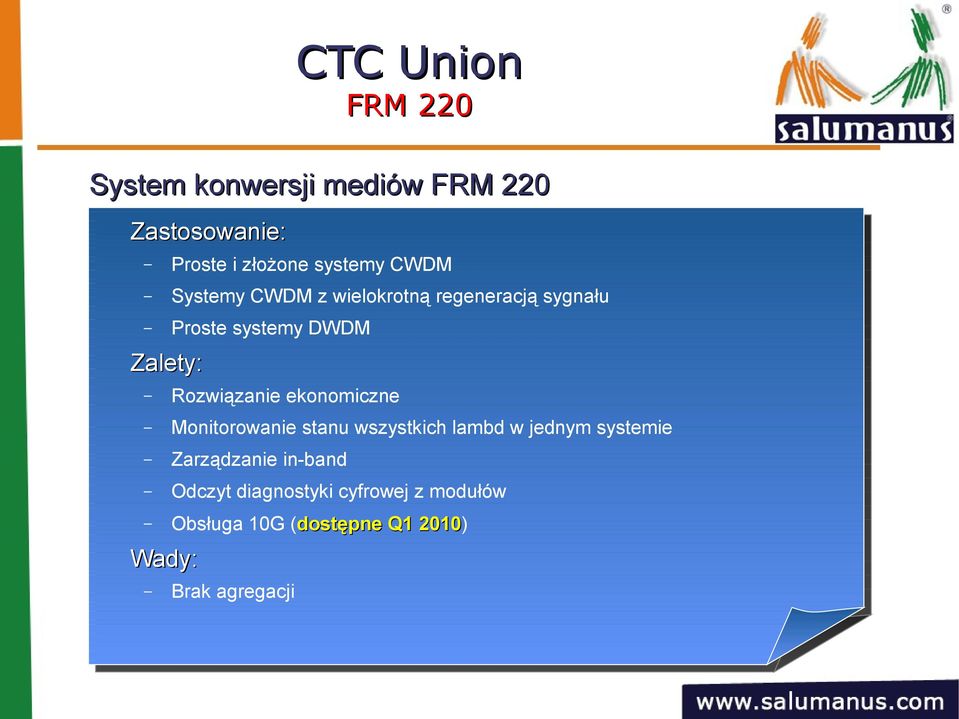

13 CTC Union FRM 220 System konwersji mediów FRM 220 Zastosowanie: Proste i złożone systemy CWDM Systemy CWDM z wielokrotną regeneracją sygnału Proste systemy DWDM Zalety: Rozwiązanie ekonomiczne Monitorowanie stanu wszystkich lambd w jednym systemie Zarządzanie in-band Odczyt diagnostyki cyfrowej z modułów Obsługa 10G (dostępne Q1 2010) Wady: Brak agregacji

Rozwiązanie ekonomiczne Monitorowanie stanu wszystkich lambd w jednym systemie

14 Raisecom OPCOM 100 OPCOM 200 OPCOM 600

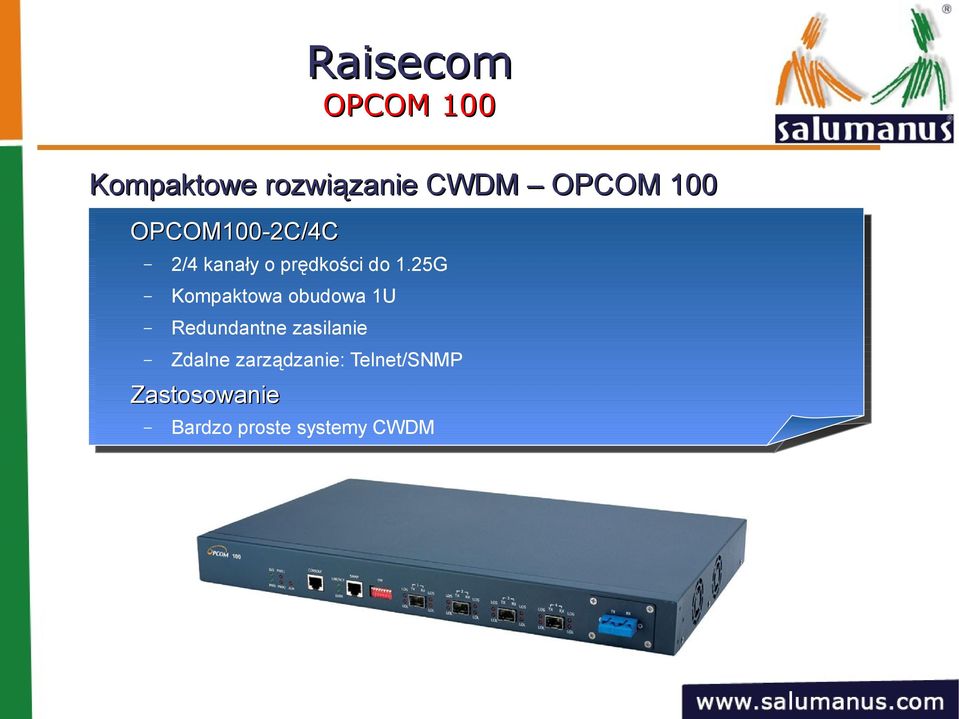

15 Raisecom OPCOM 100 Kompaktowe rozwiązanie CWDM OPCOM 100 OPCOM100-2C/4C 2/4 kanały o prędkości do 1.25G Kompaktowa obudowa 1U Redundantne zasilanie Zdalne zarządzanie: Telnet/SNMP Zastosowanie Bardzo proste systemy CWDM

25G Kompaktowa obudowa 1U Redundantne zasilanie Zdalne

16 Raisecom OPCOM 100 Kompaktowe rozwiązanie CWDM OPCOM 100 Zalety: Kompaktowa obudowa 2/4 niezależne sygnały po 1 lub 2 włóknach Integracja z platformą zarządzającą Raisecom NNM NView Wady: Brak możliwości rozbudowy Obsługa prędkości do 1.25G

2 włóknach Integracja z platformą zarządzającą Raisecom NNM

17 Platforma OPCOM 200 Półka 3RU, 16 slotów Redundantne zasilanie Raisecom OPCOM 200 Zdalne zarządzanie, konfiguracja i monitorowanie Karty typu Hot-Swap Transponder OPCOM200-ITU1 Obsługa prędkości do 2.5G Regeneracja 3R Odczyt diagnostyki cyfrowej z modułów (SFP) Agregator OPCOM200-2GEM Agregacja 2x1GE + 10Mbps Ethernet do lambdy 2.5G Odczyt diagnostyki cyfrowej modułów (SFP) Możliwość wielokrotnej regeneracji przez OPCOM200-ITU1

5G Regeneracja 3R Odczyt diagnostyki cyfrowej z modułów (SFP) Agregator OPCOM200-2GEM Agregacja 2x1GE +

18 Platforma OPCOM 200 Zastosowanie: Raisecom OPCOM 200 Proste i złożone systemy CWDM Systemy CWDM z wielokrotną regeneracją sygnałów Proste systemy DWDM Zalety: Rozwiązanie ekonomiczne Odczyt diagnostyki cyfrowej modułów Monitorowanie stanu wszystkich lambd w jednym systemie Optymalizacja wykorzystania lambd (agregacja) Zarządzanie in-band Integracja z platformą zarządzającą Raisecom NNM NView Wady: Maksymalna prędkość 2.5G

cyfrowej modułów Monitorowanie stanu wszystkich lambd w jednym systemie Optymalizacja wykorzystania lambd

19 Platforma OPCOM 200 Raisecom OPCOM 200

20 Platforma OPCOM 600 Półka 6RU, 12 slotów Redundantne zasilanie Raisecom OPCOM 600 Zdalne zarządzanie, konfiguracja i monitorowanie Karty typu Hot-Swap Transponder OPCOM600-ITU1/2/4 Obsługa prędkości do 2.5G, do 4 kanałów na jednej karcie Regeneracja 3R Odczyt diagnostyki cyfrowej z modułów (SFP) Agregator OPCOM600-2GEMP Agregacja 2x1GE + 10Mbps Ethernet do lambdy 2.5G Odczyt diagnostyki cyfrowej modułów (SFP) Możliwość wielokrotnej regeneracji przez OPCOM600-ITU1/2/4 Protekcja kanału optycznego 2.5G

5G, do 4 kanałów na jednej karcie Regeneracja 3R Odczyt diagnostyki cyfrowej z modułów (SFP) Agregator OPCOM600-2GEMP

21 Platforma OPCOM 600 Zastosowanie: Raisecom OPCOM 600 Proste i złożone systemy CWDM Systemy CWDM z wielokrotną regeneracją sygnałów Proste systemy DWDM Zalety: Duża pojemność do 48 kanałów w jednej obudowie Odczyt diagnostyki cyfrowej modułów Monitorowanie stanu wszystkich lambd w jednym systemie Optymalizacja wykorzystania lambd (agregacja) Zarządzanie in-band Integracja z platformą zarządzającą Raisecom NNM NView Wady: Maksymalna prędkość 2.5G

22 Platforma OPCOM 600 Raisecom OPCOM 600

23 Raisecom OPCOM 100/200/600

24 Arcutronix Transpondery FCX

25 Transpondery 4G i 10G Obudowa 3RU, SRX10 Redundantne zasilanie Arcutronix Transpondery FCX Zdalne zarządzanie, monitorowanie i konfiguracja Karty typu Hot-Swap Transponder FCX4G/FCX4G2 Obsługa prędkości do 4.25G Regeneracja 3R Odczyt diagnostyki z modułów (SFP) Korekcja błędów FEC (Forward Error Correction) Transponder FCX10G/FCX10G2 Obsługa prędkości 10G Regeneracja 3R Odczyt diagnostyki z modułów (XFP) Korekcja błędów FEC

26 Transpondery 4G i 10G Zastosowanie: Arcutronix Transpondery FCX Proste i złożone systemy CWDM Systemy CWDM z wielokrotną regeneracją sygnałów Proste i złożone systemy DWDM (długie zasięgi) Zalety: Odczyt diagnostyki cyfrowej modułów Monitorowanie stanu wszystkich lambd w jednym systemie Korekcja błędów obsługa długich dystansów Wady: Brak agregacji

27 GBC Photonics EDFA, RAMAN, HDCM

28 GBC Photonics EDFA, RAMAN, HDCM Regeneracja w sieciach DWDM HDCM Kompensacja dyspersji chromatycznej 10~120km (-17ps/km) EDFA Booster / Line / Pre Wejście: -38dB~+10dB Wyjście: +8dB~+24dB RAMAN Wzmocnienie: 6dB~16dB

29 Przykłady

30 CWDM punkt-punkt Przykłady Rozwiązania CWDM

31 Przykłady Rozwiązania CWDM CWDM z protekcją linku optycznego

32 Przykłady Rozwiązania CWDM CWDM punkty pośrednie

33 Przykłady Rozwiązania CWDM CWDM punkt - wielopunkt

34 Przykłady Rozwiązania CWDM CWDM topologia pierścienia

35 Przykłady Rozwiązania DWDM DWDM punkt-punkt (długie zasięgi)

36 Przykłady Rozwiązania DWDM/CWDM DWDM po CWDM

37 Podsumowanie Transmisja w sieciach xwdm Aggregation Ethernet FE, 1GbE 10GbE LAN 10GbE WAN Optical multiplexing SONET/SD H Fiber Channel STM-1/OC-3 STM-4/OC-12 STM-16/OC48 STM-64/OC192 STM-256/OC768 1GFC 2GFC 4GFC 10GFC ESCON CWDM / DWDM Amplification 300 km without 2000 km with G.709, SONET/SDH, GbE Video HD-SDI SD-SDI ASI MANAGEMENT SYSTEM

38 Dziękuję!
