Zawartość opracowania:

Transkrypt

1 Zawartość opracowania: 1.0. Opis techniczny instalacji wentylacji mechanicznej 1.1. stacja ścieków dowożonych 1.2. zbiornik ścieków dowożonych 1.3. budynek odwadniania osadu 1.4. budynek oczyszczalni mechanicznej 2.0. Uwagi końcowe Zestawienie materiałów Karty katalogowe Rysunki: Stacja ścieków dowożonych rzut przyziemia instalacja wentylacji mechanicznej rys. nr W/1 Stacja ścieków dowożonych przekrój A-A instalacja wentylacji mechanicznej rys. nr W/2 Stacja ścieków dowożonych przekrój B-B instalacja wentylacji mechanicznej rys. nr W/3 Stacja ścieków dowożonych przekrój C-C instalacja wentylacji mechanicznej rys. nr W/4 Stacja ścieków dowożonych przekrój D-D instalacja wentylacji mechanicznej rys. nr W/5 Stacja ścieków dowożonych przekrój E-E instalacja wentylacji mechanicznej rys. nr W/6 Budynek oczyszczalni mechanicznej, reaktor rzut przyziemia instalacja wentylacji mechanicznej rys. nr W/7 Budynek oczyszczalni mechanicznej, reaktor rzut piętra instalacja wentylacji mechanicznej rys. nr W/8 Budynek oczyszczalni mechanicznej, reaktor przekroje 1-1, 2-2 instalacja wentylacji mechanicznej rys. nr W/9

2 Budynek oczyszczalni mechanicznej, reaktor przekroje 3-3, 4-4 instalacja wentylacji mechanicznej rys. nr W/10 Budynek oczyszczalni mechanicznej, reaktor przekroje 5-5 instalacja wentylacji mechanicznej rys. nr W/11 Stacja odwadniania osadu rzut przyziemia instalacja wentylacji mechanicznej rys. nr W/12, Stacja odwadniania osadu przekrój A-A instalacja wentylacji mechanicznej rys. nr W/13 Stacja odwadniania osadu przekrój B-B instalacja wentylacji mechanicznej rys. nr W/14

3 Instalacja wentylacji mechanicznej Wszystkich obliczeń dokonano na podstawie uzgodnionej technologii. W opracowaniu zawarto projekt wykonawczy instalacji wentylacji mechanicznej w budynkach technologicznych oczyszczalni ścieków w Kiączynie OPIS TECHNICZNY INSTALACJI WENTYLACJI MECHANICZNEJ Obliczenie ilości powietrza wentylacyjnego i dobór urządzeń STACJA ŚCIEKÓW DOWOŻONYCH 1. pomieszczenie stacji ścieków dowożonych W stacji ścieków dowożonych, zgodnie z oświadczeniem technologa oczyszczalni, może wystąpić zagrożenie wybuchem. Wentylacja mechaniczna jest wentylacją działającą w trybie ciągłym. Wyodrębniono 2 niezależne ciągi wentylacyjne: instalacja wentylacji mechanicznej wywiewnej, która współpracuje z biofiltrem, w zakresie 3 wymian powietrza w ciągu godziny, jest to wentylacja pracująca a trybie ciągłym, wentylacja współpracuje ze zblokowaną oczyszczalnią mechaniczna firmy PWP instalacja wentylacji mechanicznej wywiewnej, która współpracuje z wentylatorem dachowym w zakresie 3 wymian na godzinę, jest to wentylacja pracująca w trybie awaryjnym, sterowana czujnikami metanu i siarkowodoru lub załączana ręcznie przez obsługę techniczną oczyszczalni. W czasie, gdy nie ma zagrożenia wybuchem oraz w pomieszczeniu stacji ścieków dowożonych nie przebywa obsługa, pracuje tylko wentylacja mechaniczna nawiewno-wywiewna na pierwszym stopniu wydajności (współpraca z biofiltrem). Czujniki metanu i siarkowodoru poprzez centralę detekcyjną lub wchodząca obsługa mogą zwiększyć wydajność wentylacji poprzez załączenie drugiego stopnia wydajności nagrzewnicy wodnej i załączenie wentylatora dachowego.

4 Dobrano stacjonarny system MSMR-04 z głowicami detekcyjnymi MG-71 i MG- 72 firmy ALTER S.A. Głowica pomiarowa dla metanu powinna być umieszczona pod stropem w jego centralnej części, głowice pomiarowe dla siarkowodoru ok. 20 cm nad posadzką w najniższej części pomieszczenia. Zaleca się montaż 2 głowic mierzących stężenie siarkowodoru i metanu. Wentylacja grawitacyjna, zgodnie z Dz. U. nr 96 poz. 1707, usuwać będzie powietrze w 50 % pod stropem i w 50 % 15 cm nad posadzką. Przewody nie powinny mieć przepustnic. Nawiew wentylacji grawitacyjnej w około 30 % powinien być usytuowany nad podłogą, a w około 70 % pod stropem. Zaprojektowano układ wentylacji zbierającej powietrze z sita i pomieszczenia oczyszczalni mechanicznej. Dobrano wentylator w wersji przeciwwybuchowej. Pracą wentylatora powinny sterować czujniki siarkowodoru i metanu oraz załączanie ręczne przed wejściem do pomieszczenia. Wentylator nagrzewnicy zamontowany będzie w wersji dwubiegowej. Wentylatory nawiewny i wywiewny powinny być zblokowane. Włącznik przy drzwiach na zewnątrz pomieszczenia stacji ścieków dowożonych. Ustalona niezbędna ilość wymian wentylacyjnych wynosi: n = 6 w/h V = 6 x 439 = 2634 m 3 /h Wywiew wentylator dachowy dobrano wentylator dachowy DAExA/B-250/900 o parametrach: wydajność m 3 /h moc silnika 0,25 kw/380 V spręż dyspozycyjny Pa producent: UNIWERSAL Wentylator osadzić na podstawie dachowej typu B/II Φ250 - oprac. w projekcie konstrukcyjnym. Należy wykonać prostkę podstawy dachowej z winiduru lub blachy kwasoodpornej. Kanały wentylacyjne należy wykonać z winiduru lub blachy kwasoodpornej.

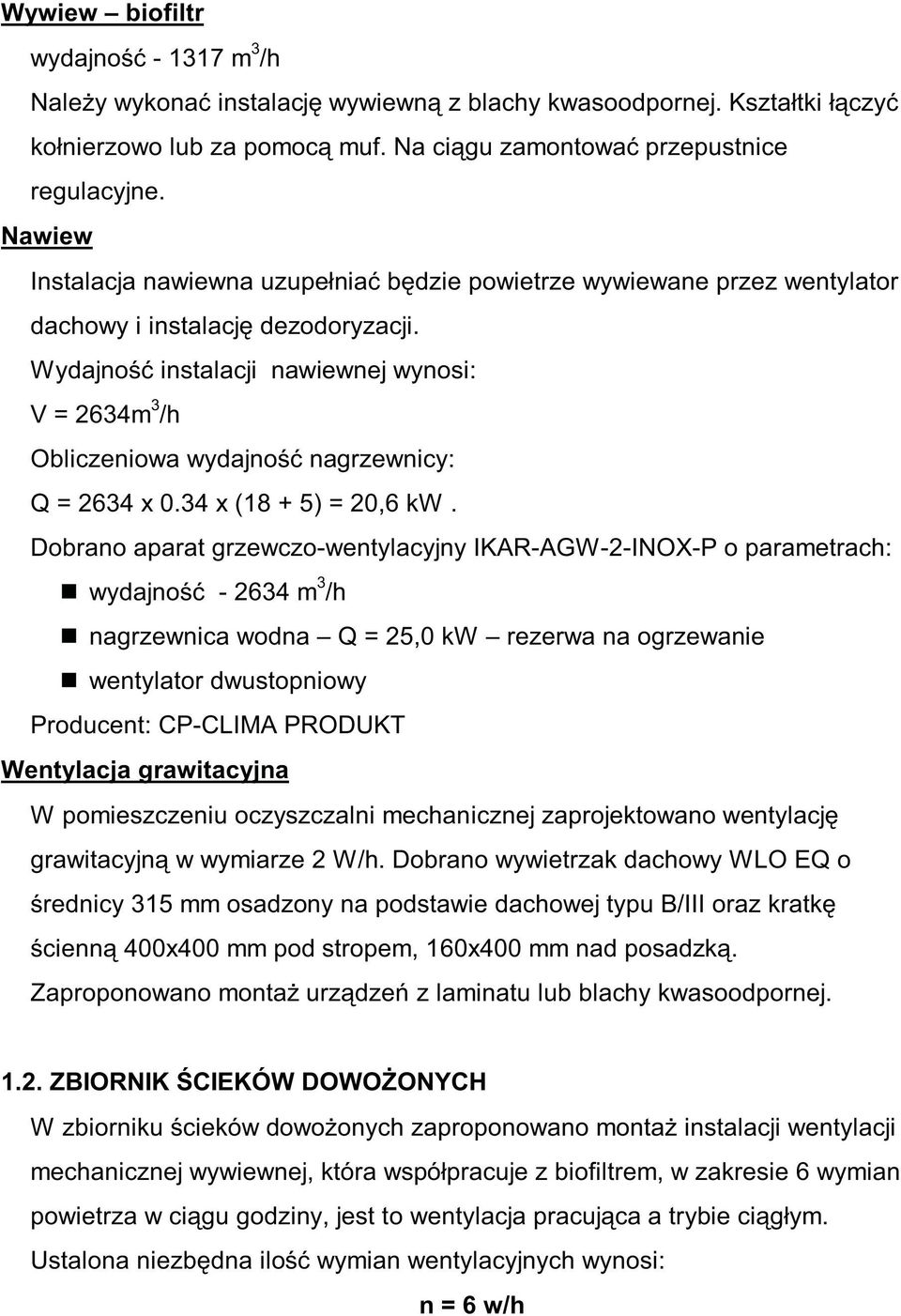

5 Wywiew biofiltr wydajność m 3 /h Należy wykonać instalację wywiewną z blachy kwasoodpornej. Kształtki łączyć kołnierzowo lub za pomocą muf. Na ciągu zamontować przepustnice regulacyjne. Nawiew Instalacja nawiewna uzupełniać będzie powietrze wywiewane przez wentylator dachowy i instalację dezodoryzacji. Wydajność instalacji nawiewnej wynosi: V = 2634m 3 /h Obliczeniowa wydajność nagrzewnicy: Q = 2634 x 0.34 x (18 + 5) = 20,6 kw. Dobrano aparat grzewczo-wentylacyjny IKAR-AGW-2-INOX-P o parametrach: wydajność m 3 /h nagrzewnica wodna Q = 25,0 kw rezerwa na ogrzewanie wentylator dwustopniowy Producent: CP-CLIMA PRODUKT Wentylacja grawitacyjna W pomieszczeniu oczyszczalni mechanicznej zaprojektowano wentylację grawitacyjną w wymiarze 2 W/h. Dobrano wywietrzak dachowy WLO EQ o średnicy 315 mm osadzony na podstawie dachowej typu B/III oraz kratkę ścienną 400x400 mm pod stropem, 160x400 mm nad posadzką. Zaproponowano montaż urządzeń z laminatu lub blachy kwasoodpornej ZBIORNIK ŚCIEKÓW DOWOŻONYCH W zbiorniku ścieków dowożonych zaproponowano montaż instalacji wentylacji mechanicznej wywiewnej, która współpracuje z biofiltrem, w zakresie 6 wymian powietrza w ciągu godziny, jest to wentylacja pracująca a trybie ciągłym. Ustalona niezbędna ilość wymian wentylacyjnych wynosi: n = 6 w/h

6 V = 6 x 83 = 498 m 3 /h Należy wykonać instalację wywiewną, zgodnie z częścią rysunkową opracowania, z kształtek PE SDR17,6. Kształtki łączyć poprzez zgrzewanie. Przepustnicę i amortyzator montować kołnierzowo. Nawiew Instalacja nawiewna uzupełniać będzie powietrze wywiewane przez instalację wywiewną. W płycie hermetyzującej obiekt należy zamontować 2 kominki nawiewne o średnicy wewnętrznej 200 mm BUDYNEK ODWADNIANIA OSADU 1. pomieszczenie odwadniania osadu W pomieszczeniu odwadniania osadu, zgodnie z oświadczeniem technologa oczyszczalni, nie ma bezpośredniego zagrożenia wybuchem. Wentylacja mechaniczna jest wentylacją działającą w trybie ciągłym. Wyodrębniono 2 niezależne ciągi wentylacyjne: instalacja wentylacji mechanicznej wywiewnej, która współpracuje z biofiltrem, w zakresie 3 wymian powietrza w ciągu godziny, jest to wentylacja pracująca a trybie ciągłym, instalacja wentylacji mechanicznej wywiewnej, która współpracuje z wentylatorem dachowym w zakresie 3 wymian na godzinę, jest to wentylacja pracująca w trybie awaryjnym, sterowana czujnikami metanu i siarkowodoru lub załączana ręcznie przez obsługę techniczną oczyszczalni. Wentylatory nawiewny i wywiewny powinny być zblokowane. Włącznik przy drzwiach na zewnątrz pomieszczenia odwadniana osadu. Wentylator dachowy powinien być sterowany czujnikami stężenia metanu i siarkowodoru. Zaproponowano montaż stacjonarnego systemu MSMR-04 z głowicami detekcyjnymi MG-71 i MG-72 firmy ALTER S.A. Głowica pomiarowa dla metanu powinna być umieszczona pod stropem w jego centralnej części, głowice pomiarowe dla siarkowodoru ok. 20 cm nad posadzką. Zaleca się montaż 2 głowic mierzących stężenie siarkowodoru i metanu. Ustalona niezbędna ilość wymian wentylacyjnych wynosi: n = 6 w/h

7 V =6 x 162,4 = 974 m 3 /h Wywiew wentylator dachowy dobrano wentylator dachowy DAk 200/900 o parametrach: wydajność m 3 /h moc silnika 0,09 kw/380 V producent: UNIWERSAL Wentylator osadzić na podstawie dachowej typu B/II Φ200 - oprac. w projekcie konstrukcyjnym. Kanały wentylacyjne należy wykonać z winiduru lub blachy kwasoodpornej. Wywiew biofiltr wydajność m 3 /h Należy wykonać instalację wywiewną z blachy kwasoodpornej. Kształtki łączyć kołnierzowo. Na ciągu zamontować przepustnice regulacyjne. Nawiew Instalacja nawiewna uzupełniać będzie powietrze wywiewane przez wentylator dachowy i instalację dezodoryzacji. Aparaty grzewczo-wentylacyjne muszą działać jako dwubiegowe. Wydajność instalacji nawiewnej wynosi: V = 974 m 3 /h Obliczeniowa wydajność nagrzewnicy: Q = 974 x 0.34 x (18 + 5) = 7,6 kw. Dobrano aparat grzewczo-wentylacyjny typu IKAR AGW-1-INOX o parametrach: wydajność m 3 /h nagrzewnica wodna - N = 8 kw + 4 kw rezerwa na ogrzewanie wersja dwubiegowa Producent: CP-CLIMA Wentylacja grawitacyjna W pomieszczeniu odwadniania osadu zaprojektowano wentylację grawitacyjną w wymiarze 2 W/h. Dobrano wywietrzak dachowy WLO o średnicy 250 mm osadzony na podstawie dachowej dachowych typu B/III oraz kratki ścienne

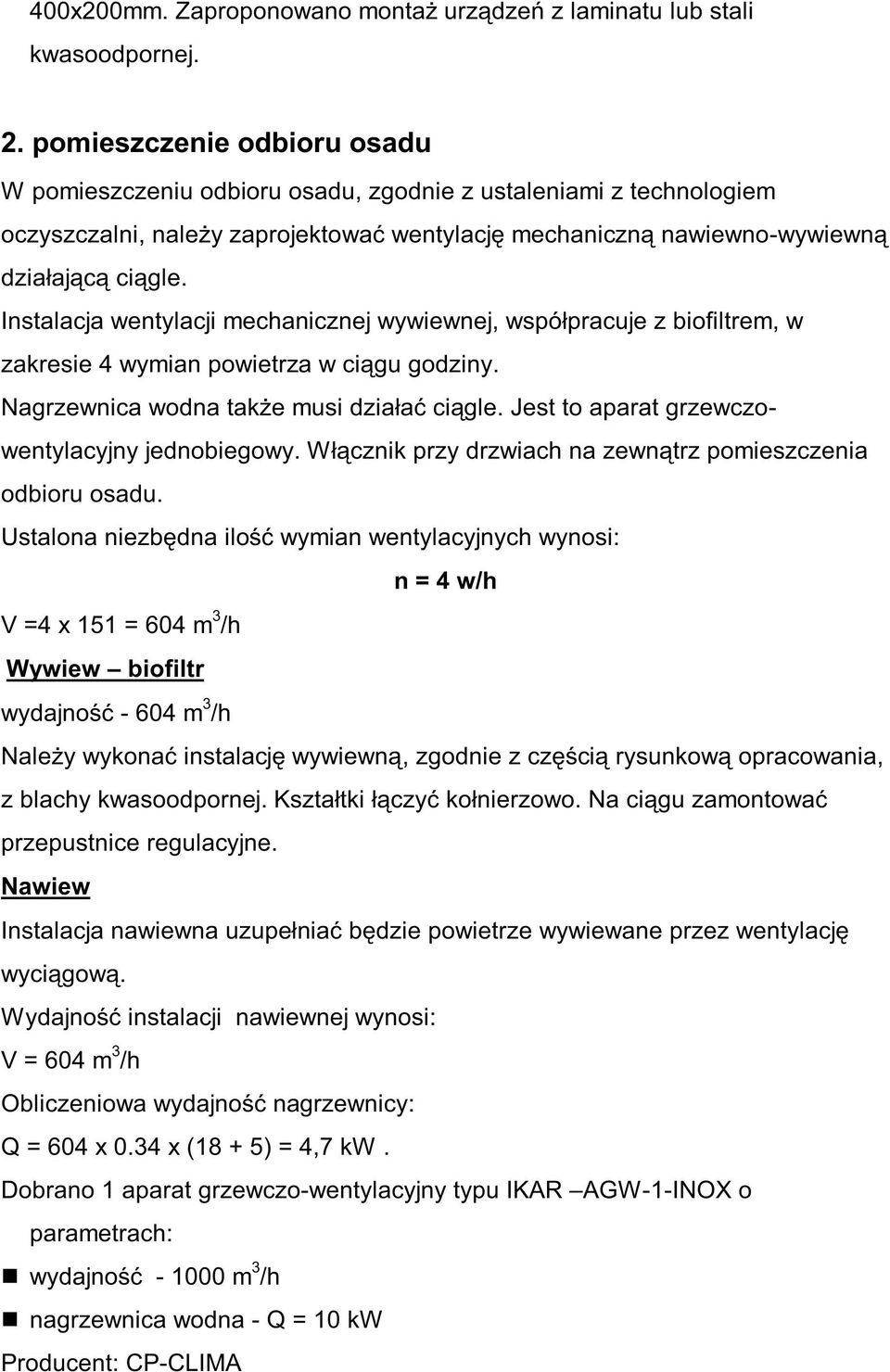

8 400x200mm. Zaproponowano montaż urządzeń z laminatu lub stali kwasoodpornej. 2. pomieszczenie odbioru osadu W pomieszczeniu odbioru osadu, zgodnie z ustaleniami z technologiem oczyszczalni, należy zaprojektować wentylację mechaniczną nawiewno-wywiewną działającą ciągle. Instalacja wentylacji mechanicznej wywiewnej, współpracuje z biofiltrem, w zakresie 4 wymian powietrza w ciągu godziny. Nagrzewnica wodna także musi działać ciągle. Jest to aparat grzewczowentylacyjny jednobiegowy. Włącznik przy drzwiach na zewnątrz pomieszczenia odbioru osadu. Ustalona niezbędna ilość wymian wentylacyjnych wynosi: n = 4 w/h V =4 x 151 = 604 m 3 /h Wywiew biofiltr wydajność m 3 /h Należy wykonać instalację wywiewną, zgodnie z częścią rysunkową opracowania, z blachy kwasoodpornej. Kształtki łączyć kołnierzowo. Na ciągu zamontować przepustnice regulacyjne. Nawiew Instalacja nawiewna uzupełniać będzie powietrze wywiewane przez wentylację wyciągową. Wydajność instalacji nawiewnej wynosi: V = 604 m 3 /h Obliczeniowa wydajność nagrzewnicy: Q = 604 x 0.34 x (18 + 5) = 4,7 kw. Dobrano 1 aparat grzewczo-wentylacyjny typu IKAR AGW-1-INOX o parametrach: wydajność m 3 /h nagrzewnica wodna - Q = 10 kw Producent: CP-CLIMA

9 Wentylacja grawitacyjna W pomieszczeniu odbioru osadu zaprojektowano wentylację grawitacyjną w wymiarze 2 W/h. Dobrano wywietrzak dachowy WLO o średnicy 250 mm osadzony na podstawie dachowej dachowych typu B/III oraz kratkę ścienną 400x200 mm. Zaproponowano montaż urządzeń z laminatu lub stali kwasoodpornej BUDYNEK OCZYSZCZALNI MECHANICZNEJ 1. pomieszczenie oczyszczalni mechanicznej W pomieszczeniu oczyszczalni mechanicznej, zgodnie z oświadczeniem technologa oczyszczalni, może wystąpić zagrożenie wybuchem. Wentylacja mechaniczna jest wentylacją działającą w trybie ciągłym. Wyodrębniono 2 niezależne ciągi wentylacyjne: instalacja wentylacji mechanicznej wywiewnej, która współpracuje z biofiltrem, w zakresie 3 wymian powietrza w ciągu godziny, jest to wentylacja pracująca a trybie ciągłym, instalacja ta wentyluje także hermetycznie zamknięte urządzenie sita, instalacja wentylacji mechanicznej wywiewnej, która współpracuje z wentylatorem dachowym w zakresie 3 wymian na godzinę, jest to wentylacja pracująca w trybie awaryjnym, sterowana czujnikami metanu i siarkowodoru lub załączana ręcznie przez obsługę techniczną oczyszczalni. W czasie, gdy nie ma zagrożenia wybuchem oraz w pomieszczeniu sita nie przebywa obsługa, pracuje tylko wentylacja mechaniczna nawiewno-wywiewna na pierwszym stopniu wydajności ok. 50 % pełnej mocy (współpraca z biofiltrem). Czujniki metanu i siarkowodoru poprzez centralę detekcyjną lub wchodząca obsługa mogą zwiększyć wydajność wentylacji poprzez załączenie drugiego stopnia wydajności nagrzewnicy elektrycznej i załączenie wentylatora dachowego. Dobrano stacjonarny system MSMR-04 z głowicami detekcyjnymi MG-71 i MG- 72 firmy ALTER S.A. Głowica pomiarowa dla metanu powinna być umieszczona pod stropem w jego centralnej części, głowice pomiarowe dla siarkowodoru ok.

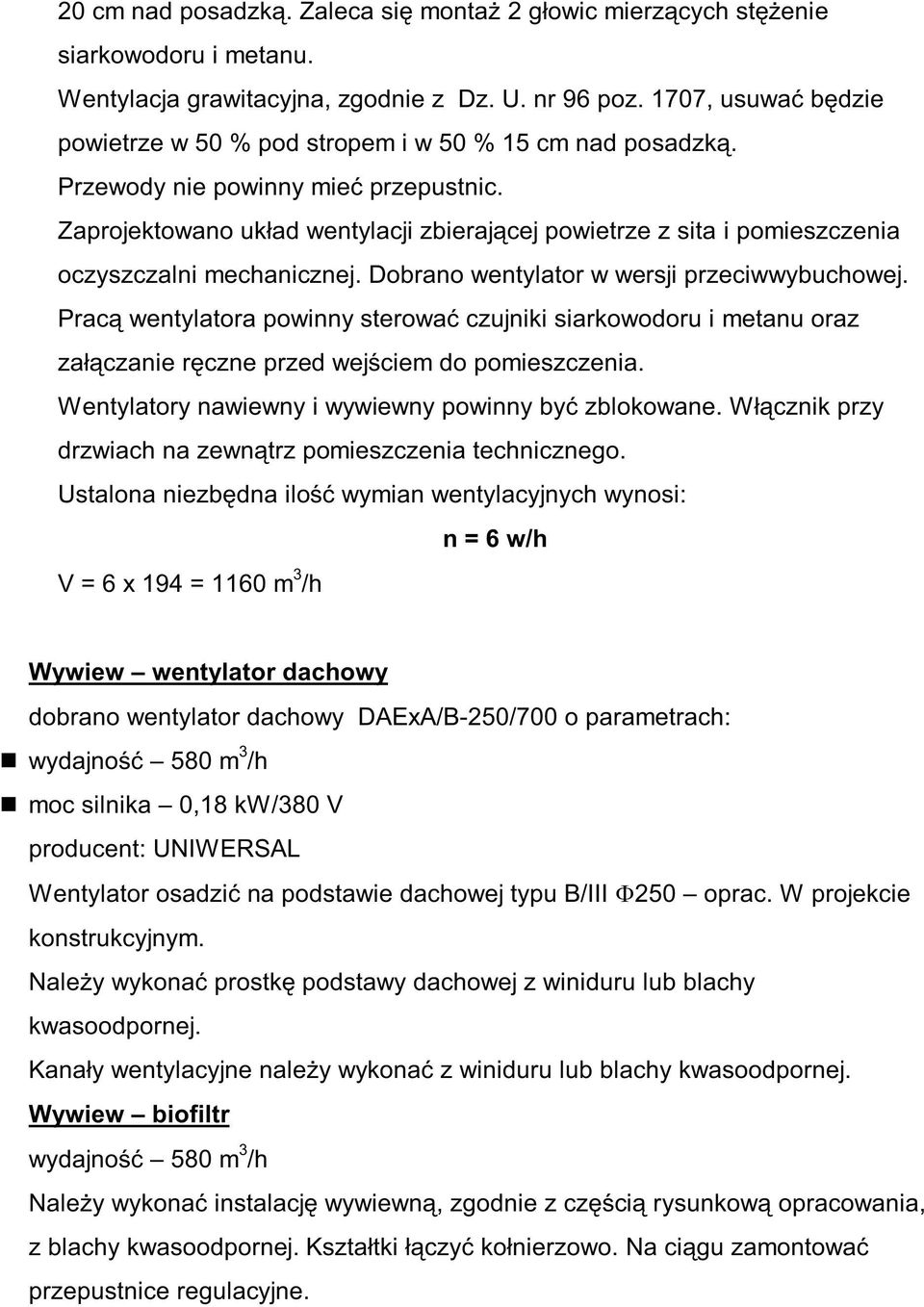

10 20 cm nad posadzką. Zaleca się montaż 2 głowic mierzących stężenie siarkowodoru i metanu. Wentylacja grawitacyjna, zgodnie z Dz. U. nr 96 poz. 1707, usuwać będzie powietrze w 50 % pod stropem i w 50 % 15 cm nad posadzką. Przewody nie powinny mieć przepustnic. Zaprojektowano układ wentylacji zbierającej powietrze z sita i pomieszczenia oczyszczalni mechanicznej. Dobrano wentylator w wersji przeciwwybuchowej. Pracą wentylatora powinny sterować czujniki siarkowodoru i metanu oraz załączanie ręczne przed wejściem do pomieszczenia. Wentylatory nawiewny i wywiewny powinny być zblokowane. Włącznik przy drzwiach na zewnątrz pomieszczenia technicznego. Ustalona niezbędna ilość wymian wentylacyjnych wynosi: n = 6 w/h V = 6 x 194 = 1160 m 3 /h Wywiew wentylator dachowy dobrano wentylator dachowy DAExA/B-250/700 o parametrach: wydajność 580 m 3 /h moc silnika 0,18 kw/380 V producent: UNIWERSAL Wentylator osadzić na podstawie dachowej typu B/III Φ250 oprac. W projekcie konstrukcyjnym. Należy wykonać prostkę podstawy dachowej z winiduru lub blachy kwasoodpornej. Kanały wentylacyjne należy wykonać z winiduru lub blachy kwasoodpornej. Wywiew biofiltr wydajność 580 m 3 /h Należy wykonać instalację wywiewną, zgodnie z częścią rysunkową opracowania, z blachy kwasoodpornej. Kształtki łączyć kołnierzowo. Na ciągu zamontować przepustnice regulacyjne.

11 Nawiew Instalacja nawiewna uzupełniać będzie powietrze wywiewane przez wentylator dachowy i instalację dezodoryzacji. Wydajność instalacji nawiewnej wynosi: V = 1160m 3 /h Obliczeniowa wydajność nagrzewnicy: Q = 1160 x 0.34 x (18 + 5) = 9,0 kw. Dobrano 1 aparat grzewczo-wentylacyjne IKAR-AGW-1-INOX o parametrach: wydajność m 3 /h wentylator dwubiegowy nagrzewnica wodna Q = 12 kw rezerwa na ogrzewanie Producent: CP-CLIMA PRODUKT Wentylacja grawitacyjna W pomieszczeniu oczyszczalni mechanicznej zaprojektowano wentylację grawitacyjną w wymiarze 2 W/h. Dobrano wywietrzak dachowy WLO EQ o średnicy 315 mm osadzony na podstawie dachowej typu B/III oraz kratki ścienne 400x315 nad posadzką. Zaproponowano montaż urządzeń z laminatu lub blachy kwasoodpornej. 2. pomieszczenie pojemników W pomieszczeniu pojemników, zgodnie z ustaleniami z technologiem oczyszczalni, należy zaprojektować wentylację mechaniczną nawiewno-wywiewną działającą ciągle. Instalacja wentylacji mechanicznej wywiewnej, współpracuje z biofiltrem, w zakresie 6 wymian powietrza w ciągu godziny. Nagrzewnica wodna także musi działać ciągle. Jest to aparat grzewczowentylacyjny jednobiegowy. Włącznik przy drzwiach na zewnątrz pomieszczenia odbioru osadu. Ustalona niezbędna ilość wymian wentylacyjnych wynosi: n = 6 w/h

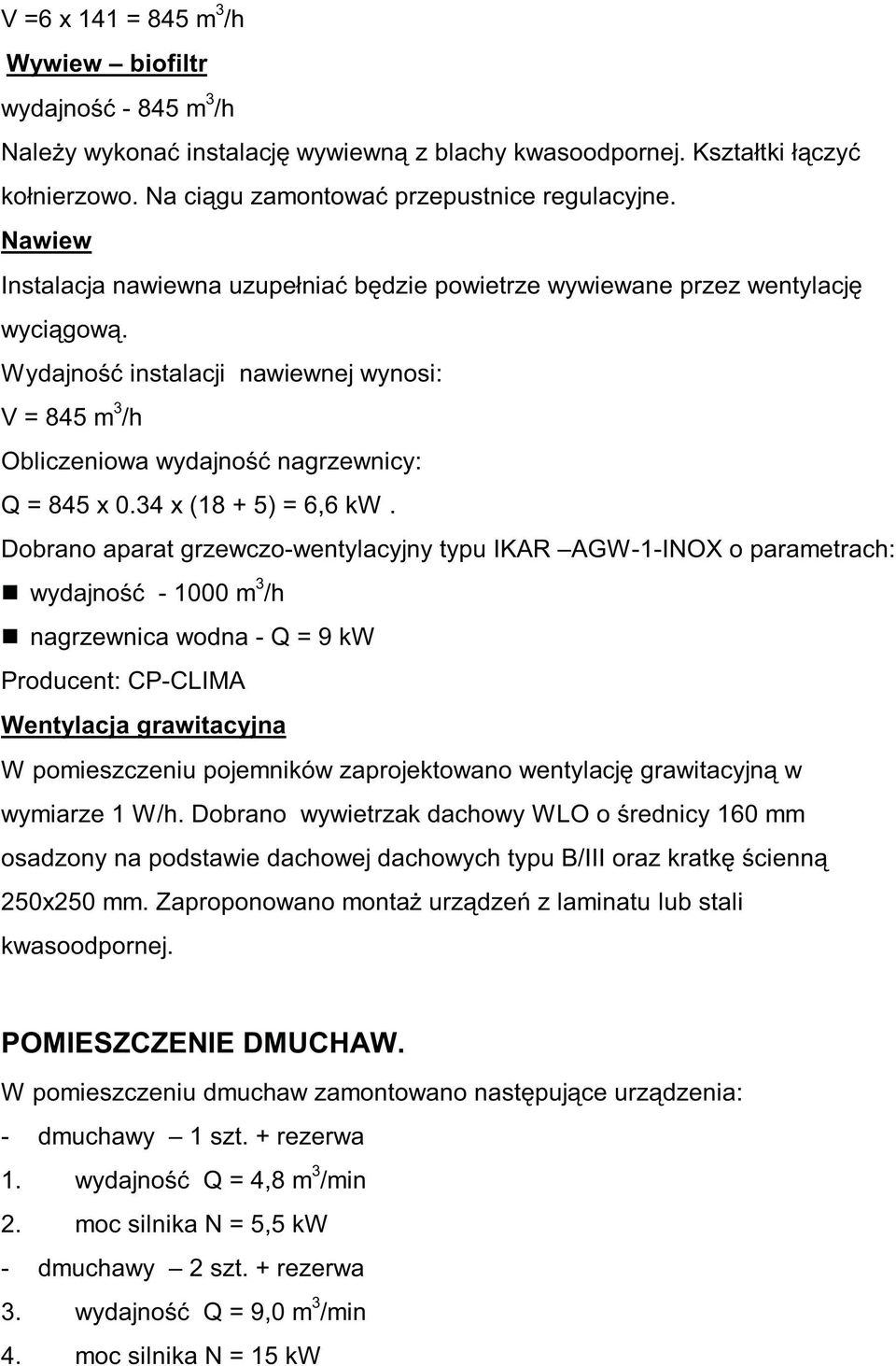

12 V =6 x 141 = 845 m 3 /h Wywiew biofiltr wydajność m 3 /h Należy wykonać instalację wywiewną z blachy kwasoodpornej. Kształtki łączyć kołnierzowo. Na ciągu zamontować przepustnice regulacyjne. Nawiew Instalacja nawiewna uzupełniać będzie powietrze wywiewane przez wentylację wyciągową. Wydajność instalacji nawiewnej wynosi: V = 845 m 3 /h Obliczeniowa wydajność nagrzewnicy: Q = 845 x 0.34 x (18 + 5) = 6,6 kw. Dobrano aparat grzewczo-wentylacyjny typu IKAR AGW-1-INOX o parametrach: wydajność m 3 /h nagrzewnica wodna - Q = 9 kw Producent: CP-CLIMA Wentylacja grawitacyjna W pomieszczeniu pojemników zaprojektowano wentylację grawitacyjną w wymiarze 1 W/h. Dobrano wywietrzak dachowy WLO o średnicy 160 mm osadzony na podstawie dachowej dachowych typu B/III oraz kratkę ścienną 250x250 mm. Zaproponowano montaż urządzeń z laminatu lub stali kwasoodpornej. POMIESZCZENIE DMUCHAW. W pomieszczeniu dmuchaw zamontowano następujące urządzenia: - dmuchawy 1 szt. + rezerwa 1. wydajność Q = 4,8 m 3 /min 2. moc silnika N = 5,5 kw - dmuchawy 2 szt. + rezerwa 3. wydajność Q = 9,0 m 3 /min 4. moc silnika N = 15 kw

13 Obliczenie ilości powietrza wentylacyjnego niezbędnego dla prawidłowej pracy dmuchawy: V d = 2 x 9,0 + 1 x 4,8 = 22,8 m 3 /min = 0,38 m 3 /s Obliczenie zysków ciepła od silnika dmuchawy: Qs = 860 N ηs φ1 φ2 φ3 φ4 [kcal/h] N moc silnika N = 2 x x 5,5 = 35,5 kw ηs sprawność silnika ηs = 0,85 φ1 - wsp. wykorzystania mocy φ1 = 0,80 φ2 - wsp. obciążenia φ2 = 0,90 φ3 - wsp. jednoczesności φ3 = 1,00 φ4 - wsp. przyswajania ciepła φ4 = 0,30 Q s = 860 x 35,5 0,85 x 0,8 x 0,9 x 1 x 0,3 = 7758 kcal/h Ilość powietrza niezbędna do odprowadzenia zysków ciepła: 7758 V s = = 3128 m 3 /h = 0,86 m 3 /s 8x0,31 Sumaryczna ilość powietrza wentylacyjnego: V = V s + V d = 0,38 + 0,86 = 1,24 m 3 /s Wywiew dobrano wentylator dachowy typu DAs-400/700 o parametrach: wydajność m 3 /h moc silnika 0,75 kw/380 V wersja z podwyższoną temperaturą pracy wentylator sterowany czujnikiem temperatury na poziomie + 40 o C producent: UNIWERSAL Wentylator osadzić na podstawie dachowej typu B/III Φ400- oprac. w projekcie konstrukcyjnym i podłączyć do czujnika temperatury. Nawiew Instalacja nawiewna uzupełniać będzie powietrze wywiewane przez wentylator dachowy oraz zużywane przez dmuchawy.

14 Wydajność instalacji nawiewnej wynosi: V = 4464 m 3 /h Należy osadzić czerpnię ścienną o powierzchni 1,0 m 2 (np x 1000 mm) z żaluzjami opadającymi przy braku podciśnienia. Prędkość powietrza na kracie 1,24 m/s. Wentylacja grawitacyjna W pomieszczeniu dmuchaw zaprojektowano wentylację grawitacyjną w wymiarze 1 W/h. Dobrano wywietrzak dachowy WLO o średnicy 315 mm osadzony na podstawie dachowej typu B/III. Instalacja dezodoryzacji Zgodnie z życzeniem Inwestora, w oczyszczalni ścieków w Kiączynie zaprojektowano instalację dezodoryzacji powietrza wentylacyjnego z pomieszczeń i zbiorników technologicznych. Przepompownia i komory stabilizacji osadu przykryte zostaną kopułami z króćcami wentylacyjnymi, do których doprowadzony będzie przewód odciągający powietrze zanieczyszczone oraz króćce otworów nawiewnych zabezpieczone przed opadami atmosferycznymi. W budynku oczyszczalni ścieków, odwadniania osadu instalacją dezodoryzacji objęte będą następujące pomieszczenia: pomieszczenie oczyszczalni mechanicznej, odwadniania osadu, odbioru ścieków, pomieszczenie pojemników. Dodatkowo wentylowany będzie budynek stacji ścieków dowożonych. Szczegółowy opis ilości powietrza wentylacyjnego w punktach powyżej. Zgodnie z wytycznymi ATV-DVWK, prędkość powietrza w kanałach nie powinien przekraczać zakresu 3-10 m/s. Kanały w pomieszczeniach technicznych wykonać z blachy kwasoodpornej łączonej kołnierzowo, wszystkie odejścia wyposażyć w przepustnice regulacyjne z zaznaczonym położeniem optymalnego przepływu powietrza, przewody podziemne oraz zewnętrzne wykonać z rur PE100 SDR17.6 do gazu łączonych poprzez zgrzewanie. Nadziemne odcinki wykonane z rur PE należy zaizolować wełną mineralną o grubości 3 cm i owinąć płaszczem z blachy ocynkowanej.

15 Sieć kanałów powietrznych doprowadzić do biofiltrów o wydajności znamionowej 6000 i m 3 /h. Zaproponowano montaż biofiltra: 1. biofiltr o wydajności 4912 m 3 /h W projekcie załączono ofertę firmy EKOFINN-POL Uwagi końcowe: 2.1. Wytyczne branżowe: należy podłączyć następujące urządzenia elektryczne: BUDYNEK ŚCIEKÓW DOWOZONYCH 1. aparat grzewczo-wentylacyjny IKAR-2-1 szt. 2. wentylator wywiewny DAExA/B-250 N = 0,25 kw/380 V 1 szt. BUDYNEK OCZYSZCZALNI MECHANICZNEJ 3. aparat grzewczo-wentylacyjny IKAR-1-1 szt. 4. aparat grzewczo-wentylacyjny IKAR-1-1 szt. 5. wentylator wywiewny DAExA/B-250 N = 0,18 kw/380 V 1 szt. BUDYNEK ODWADNIANIA OSADU 6. aparat grzewczo-wentylacyjny IKAR-1-2 szt. 7. wentylator dachowy DAk-200 N = 0,09 kw/400 V STACJA DMUCHAW 8. siłownik przepustnicy BELIMO 9. wentylator dachowy DAs-400 N = 0,75 kw/380v sterowany czujnikiem temperatury 10. wentylatory wyciągowe należy zblokować z instalacjami nawiewnymi w pomieszczeniach technologicznych 11. wentylatory w pom. odwadniania osadu oraz w pom. oczyszczalni mechanicznej i ścieków dowożonych sterowane czujnikami metanu i siarkowodoru, aparaty grzewczo wentylacyjne sterowane w zależności od temperatury oraz zblokowane z wentylatorami dachowymi. należy przewidzieć i wykonać otwory w ścianach do prowadzenia kanałów wentylacyjnych, dokonać regulacji układu

16 Zestawienie materiałów budynek stacji zlewczej

17 Zestawienie materiałów budynek stacji odwadniania osadu

18 Zestawienie materiałów budynek oczyszczalni mechanicznej

19 PE355/314,8 oś 81,62 teren 83,00 rura osłonowa czujnik siarkowodoru czujnik metanu S2 Ę Ł Zadanie Inwestycyjne: Opracował: Sprawdził: inż. H.Witkowska Gł. projektant mgr inż. arch. Kierownik Pracowni M.Deresiński Nr zlecenia: mgr inż. E.Ćwikła Imię i nazwisko: Branża: WKP/0091/PWOS/03 327i8/87/PW 207/90/Pw Nr upr.: XII.08 XII.08 Data: sanitarna - pr. budowlany Podpis: Adres obiektu: Dz. nr ewid. 104/28 Kiączyn, gm. Kaźmierz Obiekt: OCZYSZCZALNIA ŚCIEKÓW stacja ścieków dowożonych Treść rys.: Skala: RZUT PRZYZIEMIA 1:50 Instalacja wentylacji Nr rys.: mechanicznej W/1

20 PRZEKRÓJ A-A Przyjęto poziom ±0,00=83,15 mnpm Zadanie Inwestycyjne: Opracował: Sprawdził: mgr inż. E.Ćwikła inż. H.Witkowska Gł. projektant mgr inż. arch. Kierownik Pracowni M.Deresiński Nr zlecenia: Imię i nazwisko: Branża: WKP/0091/PWOS/03 327i8/87/PW 207/90/Pw Nr upr.: XII.08 Data: sanitarna - pr. wykonawczy Podpis: Adres obiektu: Dz. nr ewid. 104/28 Kiączyn, gm. Kaźmierz Obiekt: OCZYSZCZALNIA ŚCIEKÓW stacja ścieków dowożonych Treść rys.: Skala: PRZEKRÓJ A-A 1:50 Instalacja wentylacji Nr rys.: mechanicznej W/2

21 PRZEKRÓJ B-B Przyjęto poziom ±0,00=83,15 mnpm Zadanie Inwestycyjne: Opracował: Sprawdził: mgr inż. E.Ćwikła inż. H.Witkowska Gł. projektant mgr inż. arch. Kierownik Pracowni M.Deresiński Nr zlecenia: Imię i nazwisko: Branża: WKP/0091/PWOS/03 327i8/87/PW 207/90/Pw Nr upr.: XII.08 Data: sanitarna - pr. wykonawczy Podpis: Adres obiektu: Dz. nr ewid. 104/28 Kiączyn, gm. Kaźmierz Obiekt: OCZYSZCZALNIA ŚCIEKÓW stacja ścieków dowożonych Treść rys.: Skala: PRZEKRÓJ B-B 1:50 Instalacja wentylacji Nr rys.: mechanicznej W/3

22 Ø PRZEKRÓJ C-C 150 Przyjęto poziom ±0,00=83,15 mnpm Zadanie Inwestycyjne: Opracował: Sprawdził: Nr zlecenia: mgr inż. E.Ćwikła inż. H.Witkowska Gł. projektant mgr inż. arch. Kierownik Pracowni M.Deresiński Imię i nazwisko: Branża: WKP/0091/PWOS/03 327i8/87/PW 207/90/Pw Nr upr.: XII.08 XII.08 Data: sanitarna - pr. wykonawczy Podpis: Adres obiektu: Dz. nr ewid. 104/28 Kiączyn, gm. Kaźmierz Obiekt: OCZYSZCZALNIA ŚCIEKÓW stacja ścieków dowożonych Treść rys.: Skala: PRZEKRÓJ C-C 1:50 Instalacja wentylacji Nr rys.: mechanicznej W/4

23 PRZEKRÓJ D-D Przyjęto poziom ±0,00=83,15 mnpm Zadanie Inwestycyjne: Opracował: Sprawdził: mgr inż. E.Ćwikła inż. H.Witkowska Gł. projektant mgr inż. arch. Kierownik Pracowni M.Deresiński Nr zlecenia: Imię i nazwisko: Branża: WKP/0091/PWOS/03 327i8/87/PW 207/90/Pw Nr upr.: XII.08 XII.08 Data: sanitarna - pr. wykonawczy Podpis: Adres obiektu: Dz. nr ewid. 104/28 Kiączyn, gm. Kaźmierz Obiekt: OCZYSZCZALNIA ŚCIEKÓW stacja ścieków dowożonych Treść rys.: Skala: PRZEKRÓJ D-D 1:50 Instalacja wentylacji Nr rys.: mechanicznej W/5

24 PRZEKRÓJ E-E Przyjęto poziom ±0,00=83,15 mnpm Zadanie Inwestycyjne: Opracował: Sprawdził: mgr inż. E.Ćwikła inż. H.Witkowska Gł. projektant mgr inż. arch. Kierownik Pracowni M.Deresiński Nr zlecenia: Imię i nazwisko: Branża: WKP/0091/PWOS/03 327i8/87/PW 207/90/Pw Nr upr.: XII.08 Data: sanitarna - pr. wykonawczy Podpis: Adres obiektu: Dz. nr ewid. 104/28 Kiączyn, gm. Kaźmierz Obiekt: OCZYSZCZALNIA ŚCIEKÓW stacja ścieków dowożonych Treść rys.: Skala: PRZEKRÓJ E-E 1:50 Instalacja wentylacji Nr rys.: mechanicznej W/6

25 rura osłonowa PE315/279,2 oś 81,58 teren 82,75 ę Opracował : Sprawdził: Kierownik Pracowni Nr zlecenia: 4 mgr inż. E. Ćwikła inż. WKP/0091/PWOS/03 H. Witkowska 327i8/87/PW XII.08 mgr inż. arch. M.Deresiński Imię i nazwisko: 207/90/Pw Nr upr.: Data: Branża: sanitarna - pr. wykonawczy Podpis: 3 Zadanie Inwestycyjne: Adres obiektu: Dz. nr ewid. 104/28 Kiączyn, gm. Kaźmierz Obiekt: budynek oczyszczalni mechanicznej, reaktor, komory stabi. osadu, pom. dmuchaw i pomp. Treść rys.: Skala: RZUT PRZYZIEMIA 1:50 Nr rys.: W/ Uwaga: wszystkie przejścia przez przegrody budowlane zgodnie z P.W. branży architektoniczno-konstrukcyjnej

26 3 czujnik metanu czujnik siarkowodoru Zadanie Inwestycyjne: Opracował : Sprawdził: Kierownik Pracowni Nr zlecenia: mgr inż. E. Ćwikła inż. mgr inż. arch. M.Deresiński Imię i nazwisko: Branża: WKP/0091/PWOS/03 H. Witkowska 327i8/87/PW 207/90/Pw Nr upr.: XII.08 Data: sanitarna - pr. wykonawczy Podpis: Adres obiektu: Dz. nr ewid. 104/28 Kiączyn, gm. Kaźmierz Obiekt: budynek oczyszczalni mechanicznej, reaktor, komory stabi. osadu, pom. dmuchaw i pomp. Treść rys.: RZUT PIĘTRA Skala: Nr rys.: 1:50 W/8

27 PE315/279,2 oś 81,58 teren 82,75 Zadanie Inwestycyjne: Opracował : Sprawdził: Kierownik Pracowni Nr zlecenia: mgr inż. E. Ćwikła inż. WKP/0091/PWOS/03 H. Witkowska 327i8/87/PW mgr inż. arch. M.Deresiński Imię i nazwisko: Branża: 207/90/Pw Nr upr.: XII.08 Data: sanitarna - pr. wykonawczy Podpis: Adres obiektu: Dz. nr ewid. 104/28 Kiączyn, gm. Kaźmierz Obiekt: budynek oczyszczalni mechanicznej, reaktor, komory stabi. osadu, pom. dmuchaw i pomp. Treść rys.: PRZEKROJE 1-1,2-2 Skala: Nr rys.: 1:50 W/9

28 Zadanie Inwestycyjne: Opracował : Sprawdził: Kierownik Pracowni Nr zlecenia: mgr inż. E. Ćwikła inż. WKP/0091/PWOS/03 H. Witkowska 327i8/87/PW mgr inż. arch. M.Deresiński Imię i nazwisko: Branża: 207/90/Pw Nr upr.: XII.08 Data: sanitarna - pr. wykonawczy Podpis: Adres obiektu: Dz. nr ewid. 104/28 Kiączyn, gm. Kaźmierz Obiekt: budynek oczyszczalni mechanicznej, reaktor, komory stabi. osadu, pom. dmuchaw i pomp. Treść rys.: PRZEKROJE 3-3,4-4 Skala: Nr rys.: 1:50 W/10

29 5-5 Zadanie Inwestycyjne: Opracował : Sprawdził: Kierownik Pracowni Nr zlecenia: mgr inż. E. Ćwikła inż. WKP/0091/PWOS/03 H. Witkowska 327i8/87/PW mgr inż. arch. M.Deresiński Imię i nazwisko: Branża: 207/90/Pw Nr upr.: XII.08 Data: sanitarna - pr. wykonawczy Podpis: Adres obiektu: Dz. nr ewid. 104/28 Kiączyn, gm. Kaźmierz Obiekt: budynek oczyszczalni mechanicznej, reaktor, komory stabi. osadu, pom. dmuchaw i pomp. Treść rys.: PRZEKROJE 5-5 Skala: Nr rys.: 1:50 W/11

30 czujnik siarkowodoru czujnik metanu rura osłonowa Opracował: Sprawdził: inż. H.Witkowska Gł. projektant mgr inż. arch. Kierownik Pracowni M.Deresiński Nr zlecenia: mgr inż. E.Ćwikła Imię i nazwisko: Branża: WKP/0091/PWOS/03 327i8/87/PW 207/90/Pw Nr upr.: VI.08 VI.08 Data: sanitarna - pr. wykonawczy Podpis: Zadanie Inwestycyjne: Ą Adres obiektu: Dz. nr ewid. 104/28 Kiączyn, gm. Kaźmierz Obiekt: OCZYSZCZALNIA ŚCIEKÓW stacja odwadniania osadu Treść rys.: Ź Skala: RZUT PRZYZIEMIA 1:50 Instalacja wentylacji Nr rys.: mechanicznej W/12 Ś rozmieszczenie otworów w przegrodach budowlanych wg P.W. branży architektonicznej

31 Zadanie Inwestycyjne: Opracował: Sprawdził: Gł. projektant mgr inż. arch. Kierownik Pracowni M.Deresiński Nr zlecenia: mgr inż. E.Ćwikła inż. H.Witkowska Imię i nazwisko: Branża: WKP/0091/PWOS/03 327i8/87/PW 207/90/Pw Nr upr.: VI.08 VI.08 Data: sanitarna - pr. budowlany Podpis: Adres obiektu: Dz. nr ewid. 104/28 Kiączyn, gm. Kaźmierz Obiekt: OCZYSZCZALNIA ŚCIEKÓW stacja odwadniania osadu Treść rys.: Skala: PRZEKRÓJ A-A 1:50 Instalacja wentylacji Nr rys.: mechanicznej W/13

32 PE280/248,2 oś 81,60 teren 82,80 Zadanie Inwestycyjne: Opracował: Sprawdził: Gł. projektant mgr inż. arch. Kierownik Pracowni M.Deresiński Nr zlecenia: mgr inż. E.Ćwikła inż. H.Witkowska Imię i nazwisko: Branża: WKP/0091/PWOS/03 327i8/87/PW 207/90/Pw Nr upr.: VI.08 VI.08 Data: sanitarna - pr. budowlany Podpis: Adres obiektu: Dz. nr ewid. 104/28 Kiączyn, gm. Kaźmierz Obiekt: OCZYSZCZALNIA ŚCIEKÓW stacja odwadniania osadu Treść rys.: Skala: PRZEKRÓJ B-B 1:50 Instalacja wentylacji Nr rys.: mechanicznej W/14

33 W - Wywiewny Nazwa: B Typ: Wywiewny Opis: wywiew-biofiltr Sys. Nr Szt. Typ Nazwa Wymiary Materiał Kolor Pow. [m2] Pow. całk. [m2] Producent Uwagi B 1 1 CD1*+0 Przepustnica okrągła d = 280 l = 280 stal kwasood Ogólne B 2 1 TUBE* Przewód okrągły d1 = 280 l1 = 2908 stal kwasood 2,56 2,56 Ogólne B 3 2 BGE Kolano prasowane alfa = 90 r = 1 d1 = 280 stal kwasood 0,58 1,16 Ogólne B 4 1 TUBE* Przewód okrągły d1 = 280 l1 = 2904 stal kwasood 2,55 2,55 Ogólne B 5 1 TUBE* Przewód okrągły d1 = 280 l1 = 500 stal kwasood 0,44 0,44 Ogólne B 6 1 ATE Symetryczny trójnik 90 stopni d1 = 280 d3 = 200 l1 = 330 stal kwasood 0,56 0,56 Ogólne B 7 1 MFA Złączka mufowa d1 = 280 stal kwasood 0,12 0,12 Ogólne B 8 1 USE Redukcja symetryczna d1 = 280 d2 = 250 l1 = 71 stal kwasood 0,17 0,17 Ogólne B 9 2 MFA Złączka mufowa d1 = 250 stal kwasood 0,11 0,21 Ogólne B 10 1 CD1*+0 Przepustnica okrągła d = 250 l = 250 stal kwasood Ogólne B 11 1 TUBE* Przewód okrągły d1 = 250 l1 = 805 stal kwasood 0,63 0,63 Ogólne B 12 1 ATE Symetryczny trójnik 90 stopni d1 = 250 d3 = 250 l1 = 380 stal kwasood 0,59 0,59 Ogólne B 13 1 TUBE* Przewód okrągły d1 = 250 l1 = 2000 stal kwasood 1,57 1,57 Ogólne B 14 1 BGE Kolano prasowane alfa = 90 r = 1 d1 = 250 stal kwasood 0,46 0,46 Ogólne B 15 1 TUBE* Przewód okrągły d1 = 250 l1 = 3550 stal kwasood 2,79 2,79 Ogólne B 16 1 DFA Zaślepka żeńska d1 = 250 stal kwasood 0,10 0,10 Ogólne B 17 1 CD1*+MF Anemostat okrągły D = 250 stal kwasood Ogólne B 18 1 TUBE* Przewód okrągły d1 = 200 l1 = 1500 stal kwasood 0,94 0,94 Ogólne B 19 1 CD1*+0 Przepustnica okrągła d = 200 l = 200 stal kwasood Ogólne B 20 1 TUBE* Przewód okrągły d1 = 200 l1 = 2235 stal kwasood 1,40 1,40 Ogólne B 21 2 BGE Kolano prasowane alfa = 90 r = 1 d1 = 200 stal kwasood 0,30 0,59 Ogólne B 22 1 TUBE* Przewód okrągły d1 = 200 l1 = 295 stal kwasood 0,19 0,19 Ogólne B 23 1 ATE Symetryczny trójnik 90 stopni d1 = 200 d3 = 90 l1 = 180 stal kwasood 0,22 0,22 Ogólne B 24 1 TUBE* Przewód okrągły d1 = 200 l1 = 903 stal kwasood 0,57 0,57 Ogólne B 25 1 ATE Symetryczny trójnik 90 stopni d1 = 200 d3 = 200 l1 = 330 stal kwasood 0,39 0,39 Ogólne B 26 1 TUBE* Przewód okrągły d1 = 200 l1 = 417 stal kwasood 0,26 0,26 Ogólne Strona 1 z 7

34 W - Wywiewny B 27 1 OC1* Odsadzka okrągła d1 = 200 e = 500 l1 = 558 stal kwasood 0,71 0,71 Ogólne B 28 1 TUBE* Przewód okrągły d1 = 200 l1 = 439 stal kwasood 0,28 0,28 Ogólne B 29 1 TUBE* Przewód okrągły d1 = 200 l1 = 3529 stal kwasood 2,22 2,22 Ogólne B 30 1 DFA Zaślepka żeńska d1 = 200 stal kwasood 0,06 0,06 Ogólne B 31 1 CG1*+DA Kratka wentylacyjna na kanały okrągłe L = 75 H = 200 D = 200 stal kwasood Ogólne B 32 1 MFA Złączka mufowa d1 = 200 stal kwasood 0,06 0,06 Ogólne B 33 1 CD1*+DA Anemostat okrągły D = 200 stal kwasood Ogólne B 34 4 MFA Złączka mufowa d1 = 90 stal kwasood 0,03 0,11 Ogólne B 35 3 CD1*+0 Przepustnica okrągła d = 90 l = 90 stal kwasood Ogólne B 36 1 TUBE* Przewód okrągły d1 = 90 l1 = 1777 stal kwasood 0,50 0,50 Ogólne B 37 1 ATE Symetryczny trójnik 90 stopni d1 = 90 d3 = 90 l1 = 180 stal kwasood 0,11 0,11 Ogólne B 38 2 BGE Kolano prasowane alfa = 90 r = 1 d1 = 90 stal kwasood 0,06 0,12 Ogólne B 39 1 TUBE* Przewód okrągły d1 = 90 l1 = 3822 stal kwasood 1,08 1,08 Ogólne B 40 1 TUBE* Przewód okrągły d1 = 90 l1 = 700 stal kwasood 0,20 0,20 Ogólne B 41 2 USE B 42 1 FLEX-ARIZONA SUPERELASTIC Redukcja symetryczna Przewód elastyczny d1 = 90 d2 = 110 l1 = 44 stal kwasood 0,00 0,00 Ogólne d = 110 l = 288 PVC naturalny 0,10 0,10 TUBES B 43 1 TUBE* Przewód okrągły d1 = 90 l1 = 1200 stal kwasood 0,34 0,34 Ogólne B 44 1 FLEX-ARIZONA SUPERELASTIC B 45 1 CG1*+DA Przewód elastyczny Kratka wentylacyjna na kanały okrągłe d = 110 l = 470 PVC naturalny 0,16 0,16 TUBES L = 825 H = 75 D = 250 stal kwasood Ogólne B 46 1 zawór zwrotny zawór zwrotny d= 110 l = 110 stal kwasood Ogólne Nazwa: G Typ: Wywiewny Opis: grawitacja Sys. Nr Szt. Typ Nazwa Wymiary Materiał Kolor Pow. [m2] Pow. całk. [m2] Producent Uwagi G 1 1 WLO+282 Wywietrznik dachowy grawitacyjny d = 250 RAL 5015 UNIWERSAL G 2 1 TUBE* Przewód okrągły d1 = 250 l1 = 400 stal kwasood 0,31 0,31 Ogólne Strona 2 z 7

35 W - Wywiewny G 3 1 BII Podstawy dachowe d = 250 a = 480 l = 1000 UNIWERSAL G 4 1 OC1* Odsadzka okrągła d1 = 250 e = 220 l1 = 500 stal kwasood 0,66 0,66 Ogólne G 5 1 TUBE* Przewód okrągły d1 = 250 l1 = 2300 stal kwasood 1,81 1,81 Ogólne G 6 1 CD1*+0 Przepustnica okrągła d = 250 l = 250 stal kwasood Ogólne G 7 1 TUBE* Przewód okrągły d1 = 250 l1 = 1161 stal kwasood 0,91 0,91 Ogólne G 8 3 CD1*+DA Anemostat okrągły D = 250 stal kwasood Ogólne G 9 1 WG*+MF+RG G 10 1 K+LR G 11 1 RG1*+DA+MF G 12 1 WLO EQ+368 Prostokątna czerpnia/wyrzutnia ścienna Przewód prostokątny Kratka wentylacyjna prostokątna Wywietrznik dachowy przeciwwybuchow y a = 200 b = 400 stal kwasood Ogólne a = 200 b = 400 l = 424 stal kwasood 0,51 0,51 Ogólne L = 400 H = 200 stal kwasood Ogólne d = 315 czarny UNIWERSAL G 13 2 TUBE* Przewód okrągły d1 = 315 l1 = 400 stal kwasood 0,40 0,79 Ogólne G 14 1 BII Podstawy dachowe d = 315 a = 555 l = 1000 czarny UNIWERSAL G 15 1 ATE Symetryczny trójnik 90 stopni d1 = 315 d3 = 250 l1 = 380 stal kwasood 0,72 0,72 Ogólne G 16 1 MFA Złączka mufowa d1 = 315 stal kwasood 0,13 0,13 Ogólne G 17 1 UAE Redukcja asymetryczna d1 = 315 d2 = 250 l1 = 117 stal kwasood 0,25 0,25 Ogólne G 18 1 TUBE* Przewód okrągły d1 = 250 l1 = 2695 stal kwasood 2,12 2,12 Ogólne G 19 1 ATE Symetryczny trójnik 90 stopni d1 = 250 d3 = 250 l1 = 315 stal kwasood 0,54 0,54 Ogólne G 20 1 DFA Zaślepka żeńska d1 = 250 stal kwasood 0,10 0,10 Ogólne G 21 2 MFA Złączka mufowa d1 = 250 stal kwasood 0,11 0,21 Ogólne G 22 1 WLO G 23 1 BIII+przep. samozamyk. Wywietrznik dachowy grawitacyjny d = 315 RAL 5015 UNIWERSAL Podstawy dachowe d = 315 a = 555 l = 1000 UNIWERSAL G 24 1 CD1*+DA Anemostat okrągły D = 315 stal Ogólne Strona 3 z 7

36 W - Wywiewny G 25 1 WG*+MF+RG G 26 1 K+LR G 27 1 RG1*+DA+MF G 28 1 WG*+MF+RG G 29 1 K+LR G 30 1 RG1*+DA+MF Prostokątna czerpnia/wyrzutnia ścienna Przewód prostokątny Kratka wentylacyjna prostokątna Prostokątna czerpnia/wyrzutnia ścienna Przewód prostokątny Kratka wentylacyjna prostokątna a = 1000 b = 1000 ocynk Ogólne a = 1000 b = 1000 l = 319 ocynk 1,28 1,28 Ogólne L = 1000 H = 1000 stal Ogólne a = 315 b = 400 stal kwasood Ogólne a = 315 b = 400 l = 428 stal kwasood 0,61 0,61 Ogólne L = 400 H = 315 stal kwasood Ogólne Nazwa: N Typ: Nawiewny Opis: nawiew Sys. Nr Szt. Typ Nazwa Wymiary Materiał Kolor Pow. [m2] Pow. całk. [m2] Producent Uwagi N 1 2 aparat grzewczo- wentylacyjny- INOX N 2 2 K+LR N 3 2 WG*+MF+RG IKAR z nagrzewnicą wodną Przewód prostokątny Prostokątna czerpnia/wyrzutnia ścienna CP-CLIMA a = 350 b = 400 l = 484 ocynk 0,73 1,45 Ogólne a = 350 b = 400 stal Ogólne Nazwa: W Typ: Wywiewny Opis: wywiew Sys. Nr Szt. Typ Nazwa Wymiary Materiał Kolor Pow. [m2] Pow. całk. [m2] Producent Uwagi W 1 1 DAExA/B obr/min+kper 80 K8+3 x 400 V+0.18 kw Wentylator dachowy przeciwwybuchow y d = 250 czarny UNIWERSAL Strona 4 z 7

37 W - Wywiewny Sys. Nr Szt. Typ Nazwa Wymiary Materiał Kolor Pow. [m2] Pow. całk. [m2] Producent Uwagi W 2 1 TLO Laminatowy tłumik kanałowy okrągły d = 250 UNIWERSAL W 3 1 BII Podstawy dachowe d = 250 a = 480 l = 1000 czarny UNIWERSAL W 4 1 BGE Kolano prasowane alfa = 90 r = 1 d1 = 250 stal kwasood 0,46 0,46 Ogólne W 5 3 MFA Złączka mufowa d1 = 250 stal kwasood 0,11 0,32 Ogólne W 6 1 CD1*+0 Przepustnica okrągła d = 250 l = 250 stal kwasood Ogólne W 7 1 TUBE* Przewód okrągły d1 = 250 l1 = 500 stal kwasood 0,39 0,39 Ogólne W 8 1 ATE W 9 1 UAE Symetryczny trójnik 90 stopni Redukcja asymetryczna d1 = 250 d3 = 250 l1 = 380 stal kwasood 0,59 0,59 Ogólne d1 = 250 d2 = 200 l1 = 99 stal kwasood 0,18 0,18 Ogólne W 10 1 TUBE* Przewód okrągły d1 = 200 l1 = 1147 stal kwasood 0,72 0,72 Ogólne W 11 1 OC1* Odsadzka okrągła d1 = 200 e = 150 l1 = 318 stal kwasood 0,34 0,34 Ogólne W 12 1 MFA Złączka mufowa d1 = 200 stal kwasood 0,06 0,06 Ogólne W 13 1 BGE Kolano prasowane alfa = 90 r = 1 d1 = 200 stal kwasood 0,30 0,30 Ogólne W 14 1 TUBE* Przewód okrągły d1 = 200 l1 = 3300 stal kwasood 2,07 2,07 Ogólne W 15 1 DFA Zaślepka żeńska d1 = 200 stal kwasood 0,06 0,06 Ogólne W 16 1 CG1*+DA Kratka wentylacyjna na kanały okrągłe L = 75 H = 625 D = 200 stal kwasood Ogólne W 17 1 CD1*+DA Anemostat okrągły D = 250 stal kwasood Ogólne W 18 1 DAs obr/min+3 x 400 V+0.75 kw+skg 100L-8A W 19 1 TLO W 20 1 BIII+przep. samozamyk. W 21 1 USE Wentylator dachowy Laminatowy tłumik kanałowy okrągły d = 400 RAL 5015 UNIWERSAL d = 400 UNIWERSAL Podstawy dachowe d = 400 a = 706 l = 1000 UNIWERSAL Redukcja symetryczna d1 = 400 d2 = 630 l1 = 42 ocynk 0,40 0,40 Ogólne W 22 1 MFA Złączka mufowa d1 = 630 ocynk 0,36 0,36 Ogólne W 23 1 CD1*+DA Anemostat okrągły D = 630 stal Ogólne Strona 5 z 7

38 W - Wywiewny Sys. Nr Szt. Typ Nazwa Wymiary Materiał Kolor Pow. [m2] Pow. całk. [m2] Producent Uwagi czujnik metanu - 1 szt, czujnik siarkowodoru - 1 szt, centrala detekcji - 1 szt. Strona 6 z 7

39 Nazwa producenta UNIWERSAL TUBES CP-CLIMA Adres ul. Reymonta Katowice Strona 7 z 7

40 W - Wywiewny Nazwa: B Typ: Wywiewny Opis: biofiltr Sys. Nr Szt. Typ Nazwa Wymiary Materiał Kolor Pow. [m2] Pow. całk. [m2] Producent Uwagi B 1 2 DFA Zaślepka żeńska d1 = 200 stal kwasood 0,06 0,11 Ogólne B 2 1 TUBE* Przewód okrągły d1 = 200 l1 = 2982 stal kwasood 1,87 1,87 Ogólne B 3 1 CG1*+DA B 4 3 CD1*+0 Kratka wentylacyjna na kanały okrągłe Przepustnica okrągła L = 625 H = 75 D = 200 stal kwasood Ogólne d = 200 l = 200 stal kwasood Ogólne B 5 3 BGE Kolano prasowane alfa = 90 r = 1 d1 = 200 stal kwasood 0,30 0,89 Ogólne B 6 1 TUBE* Przewód okrągły d1 = 200 l1 = 1400 stal kwasood 0,88 0,88 Ogólne B 7 1 ATE Symetryczny trójnik 90 stopni d1 = 200 d3 = 200 l1 = 330 stal kwasood 0,39 0,39 Ogólne B 10 5 MFA Złączka mufowa d1 = 200 stal kwasood 0,06 0,30 Ogólne B 11 2 CD1*+DA Anemostat okrągły D = 200 stal kwasood Ogólne B 12 1 TUBE* Przewód okrągły d1 = 200 l1 = 581 stal kwasood 0,36 0,36 Ogólne B 13 1 TUBE* Przewód okrągły d1 = 200 l1 = 286 stal kwasood 0,18 0,18 Ogólne B 14 1 UAE Redukcja asymetryczna d1 = 280 d2 = 200 l1 = 140 stal kwasood 0,25 0,25 Ogólne B 15 3 MFA Złączka mufowa d1 = 280 stal kwasood 0,12 0,36 Ogólne B 16 2 ATE Symetryczny trójnik 90 stopni d1 = 280 d3 = 200 l1 = 330 stal kwasood 0,56 1,12 Ogólne B 17 1 TUBE* Przewód okrągły d1 = 200 l1 = 2750 stal kwasood 1,73 1,73 Ogólne B 18 1 CG1*+DA Kratka wentylacyjna na kanały okrągłe L = 525 H = 75 D = 200 stal kwasood Ogólne B 19 3 BGE Kolano prasowane alfa = 90 r = 1 d1 = 280 stal kwasood 0,58 1,74 Ogólne B 20 1 TUBE* Przewód okrągły d1 = 280 l1 = 2500 stal kwasood 2,20 2,20 Ogólne B 21 1 CD1*+0 Przepustnica okrągła d = 280 l = 280 stal kwasood Ogólne Nazwa: G Typ: Wywiewny Opis: grawitacja Sys. Nr Szt. Typ Nazwa Wymiary Materiał Kolor Pow. [m2] Pow. całk. [m2] Producent Uwagi Strona 1 z 4

41 W - Wywiewny G 1 2 WLO+325 G 2 2 BIII+przep. samozamyk. Wywietrznik dachowy grawitacyjny d = 250 RAL 5015 UNIWERSAL Podstawy dachowe d = 250 a = 480 l = 1000 UNIWERSAL G 3 2 CD1*+DA Anemostat okrągły D = 250 stal kwasood Ogólne G 4 2 WG*+MF+RG G 5 1 K+LR G 6 2 RG1*+DA+MF G 7 1 K+LR Prostokątna czerpnia ścienna Przewód prostokątny Kratka wentylacyjna prostokątna Przewód prostokątny a = 200 b = 400 stal kwasood Ogólne a = 200 b = 400 l = 393 stal kwasood 0,47 0,47 Ogólne L = 400 H = 200 stal kwasood Ogólne a = 200 b = 400 l = 417 stal kwasood 0,50 0,50 Ogólne Nazwa: N Typ: Nawiewny Opis: nawiew Sys. Nr Szt. Typ Nazwa Wymiary Materiał Kolor Pow. [m2] Pow. całk. [m2] Producent Uwagi N 1 1 aparat grzewczowentylacyjny N 2 1 K+LR N 3 1 WG*+RG N 4 1 aparat grzewczo- wentylacyjny- INOX N 5 1 K+LR N 6 1 WG*+RG IKAR z nagrzewnicą wodną Przewód prostokątny Prostokątna czerpnia/wyrzutnia ścienna IKAR z nagrzewnicą wodną Przewód prostokątny Prostokątna czerpnia/wyrzutnia ścienna CP-CLIMA a = 350 b = 400 l = 484 ocynk 0,73 0,73 Ogólne a = 350 b = 400 stal Ogólne CP-CLIMA a = 350 b = 400 l = 484 ocynk 0,73 0,73 Ogólne a = 350 b = 400 stal Ogólne Nazwa: W Typ: Wywiewny Opis: wywiew Strona 2 z 4

42 W - Wywiewny Sys. Nr Szt. Typ Nazwa Wymiary Materiał Kolor Pow. [m2] Pow. całk. [m2] Producent Uwagi W 1 1 DAk obr/min+3 x 400 V+0.09 kw+skg 63-6A W 2 1 TLO Wentylator dachowy Laminatowy tłumik kanałowy okrągły d = 200 RAL 5015 UNIWERSAL d = 200 UNIWERSAL W 3 1 BII Podstawy dachowe d = 200 a = 410 l = 1000 UNIWERSAL W 4 2 BGE Kolano prasowane alfa = 90 r = 1 d1 = 200 stal kwasood 0,30 0,59 Ogólne W 5 3 MFA Złączka mufowa d1 = 200 stal kwasood 0,06 0,18 Ogólne W 6 1 CD1*+0 Przepustnica okrągła d = 200 l = 200 stal kwasood Ogólne W 7 1 TUBE* Przewód okrągły d1 = 200 l1 = 2000 stal kwasood 1,26 1,26 Ogólne W 8 1 ATE Symetryczny trójnik 90 stopni d1 = 200 d3 = 200 l1 = 330 stal kwasood 0,39 0,39 Ogólne W 9 1 TUBE* Przewód okrągły d1 = 200 l1 = 2900 stal kwasood 1,82 1,82 Ogólne W 10 1 DFA Zaślepka żeńska d1 = 200 stal kwasood 0,06 0,06 Ogólne W 11 1 CG1*+DA Kratka wentylacyjna na kanały okrągłe L = 625 H = 75 D = 200 stal kwasood Ogólne W 12 1 CD1*+DA Anemostat okrągły D = 200 stal kwasood Ogólne czujnik metanu - 1 szt, czujnik siarkowodoru - 1 szt, centrala detekcji - 1 szt. Strona 3 z 4

43 Nazwa producenta UNIWERSAL CP-CLIMA Adres ul. Reymonta Katowice Strona 4 z 4

44 W - Wywiewny Nazwa: B Typ: Wywiewny Opis: wywiew-biofiltr Sys. Nr Szt. Typ Nazwa Wymiary Materiał Kolor Pow. [m2] Pow. całk. [m2] Producent B 1 1 CD1*+0 Przepustnica okrągła d = 355 l = 355 stal kwasood Ogólne B 2 1 TUBE* Przewód okrągły d1 = 355 l1 = 4100 stal kwasood 4,57 4,57 Ogólne B 3 1 TC2* Trójnik symetryczny redukcyjny 90 stopni d1 = 315 d2 = 200 d3 = 355 stal kwasood 0,98 0,98 Ogólne B 4 1 TUBE* Przewód okrągły d1 = 315 l1 = 461 stal kwasood 0,46 0,46 Ogólne B 5 1 ATE Symetryczny trójnik 90 stopni d1 = 315 d3 = 250 l1 = 380 stal kwasood 0,72 0,72 Ogólne B 6 1 TUBE* Przewód okrągły d1 = 315 l1 = 800 stal kwasood 0,79 0,79 Ogólne B 7 1 BGE Kolano prasowane alfa = 90 r = 1 d1 = 315 stal kwasood 0,73 0,73 Ogólne B 8 1 TUBE* Przewód okrągły d1 = 315 l1 = 4640 stal kwasood 4,59 4,59 Ogólne B 9 1 DFA Zaślepka żeńska d1 = 315 stal kwasood 0,14 0,14 Ogólne B 10 1 CG1*+DA Kratka wentylacyjna na kanały okrągłe L = 100 H = 1025 D = 316 stal kwasood Ogólne B 11 1 MFA Złączka mufowa d1 = 250 stal kwasood 0,11 0,11 Ogólne B 12 1 CD1*+DA Anemostat okrągły D = 250 stal kwasood Ogólne B 13 3 MFA Złączka mufowa d1 = 200 stal kwasood 0,06 0,18 Ogólne B 14 2 BGE Kolano prasowane alfa = 90 r = 1 d1 = 200 stal kwasood 0,30 0,59 Ogólne B 15 1 CD1*+0 Przepustnica okrągła d = 200 l = 200 stal kwasood Ogólne B 16 1 TUBE* Przewód okrągły d1 = 200 l1 = 2535 stal kwasood 1,59 1,59 Ogólne B 17 1 ATE Symetryczny trójnik 90 stopni d1 = 200 d3 = 90 l1 = 180 stal kwasood 0,22 0,22 Ogólne B 18 1 TUBE* Przewód okrągły d1 = 200 l1 = 5600 stal kwasood 3,52 3,52 Ogólne B 19 3 MFA Złączka mufowa d1 = 90 stal kwasood 0,03 0,08 Ogólne B 20 3 CD1*+0 Przepustnica okrągła d = 90 l = 90 stal kwasood Ogólne B 21 1 TUBE* Przewód okrągły d1 = 90 l1 = 3500 stal kwasood 0,99 0,99 Ogólne B 22 2 BGE Kolano prasowane alfa = 90 r = 1 d1 = 90 stal kwasood 0,06 0,12 Ogólne B 23 1 TUBE* Przewód okrągły d1 = 90 l1 = 1087 stal kwasood 0,31 0,31 Ogólne Strona 1 z 5

45 W - Wywiewny B 24 1 ATE Symetryczny trójnik 90 stopni d1 = 90 d3 = 90 l1 = 180 stal kwasood 0,11 0,11 Ogólne B 25 1 TUBE* Przewód okrągły d1 = 90 l1 = 3600 stal kwasood 1,02 1,02 Ogólne B 26 1 TUBE* Przewód okrągły d1 = 90 l1 = 1400 stal kwasood 0,40 0,40 Ogólne B 27 2 USE B 28 1 FLEX-ARIZONA SUPERELASTIC Redukcja symetryczna Przewód elastyczny d1 = 90 d2 = 110 l1 = 44 stal kwasood 0,00 0,00 Ogólne d = 110 l = 1135 PVC naturalny 0,39 0,39 TUBES B 29 1 TUBE* Przewód okrągły d1 = 90 l1 = 1900 stal kwasood 0,54 0,54 Ogólne B 30 1 FLEX-ARIZONA SUPERELASTIC Przewód elastyczny d = 110 l = 1493 PVC naturalny 0,52 0,52 TUBES B 31 1 MFA Złączka mufowa d1 = 110 stal kwasood 0,03 0,03 Ogólne B 32 1 klapa zwrotna Przepustnica okrągła d = 110 l = 110 stal kwasood Ogólne Nazwa: G Typ: Wywiewny Opis: grawitacja Sys. Nr Szt. Typ Nazwa Wymiary Materiał Kolor Pow. [m2] Pow. całk. [m2] Producent G 1 1 WLO EQ Wywietrznik dachowy przeciwwybuchow y d = 315 czarny UNIWERSAL G 2 1 BII Podstawy dachowe d = 315 a = 555 l = 1500 czarny UNIWERSAL G 3 2 TC3* Trójnik asymetryczny 90 stopni d1 = 315 d3 = 315 l1 = 465 stal kwasood 0,87 1,74 Ogólne G 4 1 TUBE* Przewód okrągły d1 = 315 l1 = 4367 stal kwasood 4,32 4,32 Ogólne G 5 1 DFA Zaślepka żeńska d1 = 315 stal kwasood 0,14 0,14 Ogólne G 6 2 MFA Złączka mufowa d1 = 315 stal kwasood 0,13 0,27 Ogólne G 7 2 CD1*+DA Anemostat okrągły D = 315 stal kwasood Ogólne G 8 1 WG*+MF+RG G 9 1 K G 10 1 WS Prostokątna czerpnia/wyrzutnia ścienna Przewód prostokątny Kolano symetryczne a = 160 b = 400 stal kwasood Ogólne a = 160 b = 400 l = 436 stal kwasood 0,49 0,49 Ogólne alfa = 90 a = 400 b = 160 stal kwasood 0,47 0,47 Ogólne Strona 2 z 5

46 W - Wywiewny G 11 1 K G 12 1 K G 13 1 K+LR G 14 1 TR1* Przewód prostokątny Przewód prostokątny Przewód prostokątny Trójnik prosty z prostokątnym odejściem a = 160 b = 400 l = 1500 stal kwasood 1,68 1,68 Ogólne a = 400 b = 160 l = 1500 stal kwasood 1,68 1,68 Ogólne a = 160 b = 400 l = 186 stal kwasood 0,21 0,21 Ogólne a = 400 b = 160 g = 400 stal kwasood 0,46 0,46 Ogólne G 15 1 BO Zaślepka a = 160 b = 400 stal kwasood 0,06 0,06 Ogólne G 16 1 RG1*+DA G 17 1 WG*+MF+RG G 18 1 K+LR G 19 1 RG1*+DA+MF Kratka wentylacyjna prostokątna Prostokątna czerpnia/wyrzutnia ścienna Przewód prostokątny Kratka wentylacyjna prostokątna L = 400 H = 160 stal kwasood Ogólne a = 400 b = 400 stal kwasood Ogólne a = 400 b = 400 l = 435 stal kwasood 0,70 0,70 Ogólne L = 400 H = 400 stal kwasood Ogólne G 20 2 CDO-C Czerpnia dachowa d = 200 D = 400 H = 600 kwasoodporna V2A Karpol G 21 2 TUBE* Przewód okrągły d1 = 200 l1 = 1039 stal kwasood 0,65 1,30 Ogólne Nazwa: N1 Typ: Nawiewny Opis: nawiew Sys. Nr Szt. Typ Nazwa Wymiary Materiał Kolor Pow. [m2] Pow. całk. [m2] Producent N1 1 1 WG*+MF+RG N1 2 1 K+LR N1 3 1 Prostokątna czerpnia Przewód prostokątny aparat grzewczowentylacyjny IKAR-2-AGW- INOX z nagrzewnicą wodną a = 500 b = 500 stal Ogólne a = 500 b = 500 l = 452 ocynk 0,90 0,90 Ogólne CP-CLIMA Nazwa: W Typ: Wywiewny Opis: wywiew Strona 3 z 5

47 W - Wywiewny Sys. Nr Szt. Typ Nazwa Wymiary Materiał Kolor Pow. [m2] Pow. całk. [m2] Producent W 1 1 DAExA/B obr/min+exskh 71-6C+3 x 400 V+0.25 kw Wentylator dachowy przeciwwybuchow y d = 250 czarny UNIWERSAL W 2 1 BII Podstawy dachowe d = 250 a = 480 l = 1500 UNIWERSAL W 3 1 UAE Redukcja asymetryczna d1 = 250 d2 = 315 l1 = 117 stal kwasood 0,25 0,25 Ogólne W 4 2 MFA Złączka mufowa d1 = 315 stal kwasood 0,13 0,27 Ogólne W 5 3 BGE Kolano prasowane alfa = 90 r = 1 d1 = 315 stal kwasood 0,73 2,20 Ogólne W 6 1 CD1*+0 W 7 1 TC3* Przepustnica okrągła Trójnik asymetryczny 90 stopni d = 315 l = 315 stal kwasood Ogólne d1 = 315 d3 = 250 l1 = 380 stal kwasood 0,72 0,72 Ogólne W 8 1 TUBE* Przewód okrągły d1 = 315 l1 = 721 stal kwasood 0,71 0,71 Ogólne W 9 1 TUBE* Przewód okrągły d1 = 315 l1 = 1166 stal kwasood 1,15 1,15 Ogólne W 10 1 TUBE* Przewód okrągły d1 = 315 l1 = 4464 stal kwasood 4,42 4,42 Ogólne W 11 1 DFA Zaślepka żeńska d1 = 315 stal kwasood 0,14 0,14 Ogólne W 12 1 CG1*+DA Kratka wentylacyjna na kanały okrągłe L = 1025 H = 100 D = 316 stal kwasood Ogólne W 13 1 MFA Złączka mufowa d1 = 250 stal kwasood 0,11 0,11 Ogólne W 14 1 CD1*+DA Anemostat okrągły D = 250 stal kwasood Ogólne czujnik metanu - 1 szt, czujnik siarkowodoru - 1 szt, centrala detekcji - 1 szt. Strona 4 z 5

48 Nazwa producenta Karpol UNIWERSAL TUBES CP-CLIMA Adres ul. Reymonta Katowice Strona 5 z 5
