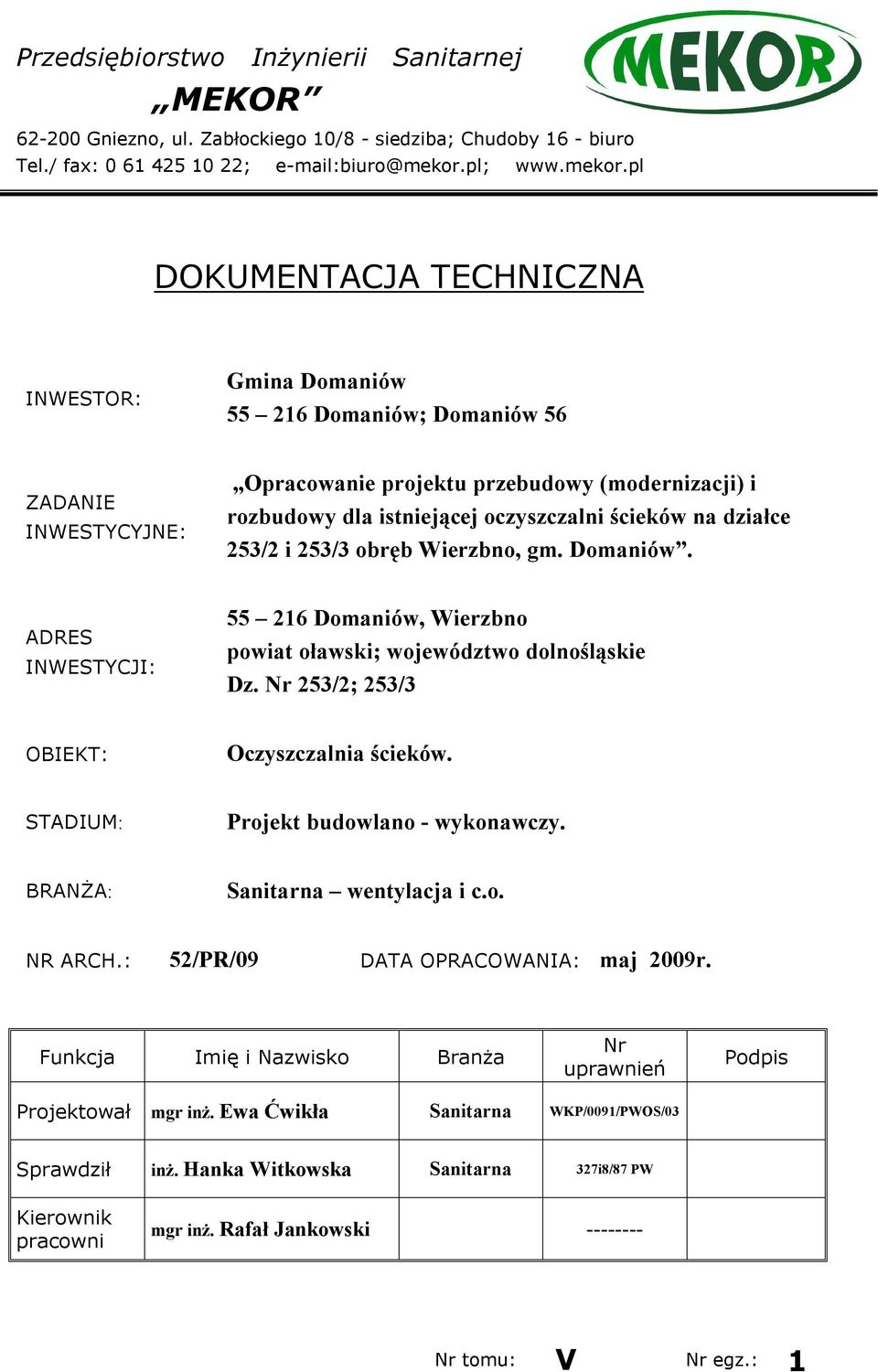

1 Przedsiębiorstwo Inżynierii Sanitarnej MEKOR Gniezno, ul. Zabłockiego 10/8 - siedziba; Chudoby 16 - biuro Tel./ fax: ; biuro@mekor.pl; DOKUMENTACJA TECHNICZNA INWESTOR: Gmina Domaniów Domaniów; Domaniów 56 ZADANIE INWESTYCYJNE: Opracowanie projektu przebudowy (modernizacji) i rozbudowy dla istniejącej oczyszczalni ścieków na działce 253/2 i 253/3 obręb Wierzbno, gm. Domaniów. ADRES INWESTYCJI: Domaniów, Wierzbno powiat oławski; województwo dolnośląskie Dz. Nr 253/2; 253/3 OBIEKT: Oczyszczalnia ścieków. STADIUM: Projekt budowlano - wykonawczy. BRANŻA: Sanitarna wentylacja i c.o. NR ARCH.: 52/PR/09 DATA OPRACOWANIA: maj 2009r. Funkcja Imię i Nazwisko Branża Nr uprawnień Podpis Projektował mgr inż. Ewa Ćwikła Sanitarna WKP/0091/PWOS/03 Sprawdził inż. Hanka Witkowska Sanitarna 327i8/87 PW Kierownik pracowni mgr inż. Rafał Jankowski Nr tomu: V Nr egz.: 1

2 2 Zawartość teczki: ROZDZIAŁ I BUDYNEK TECHNICZNY 1.0. Opis techniczny inacji wentylacji mechanicznej w budynku czyszczalni mechanicznej str. nr Obliczenie zapotrzebowania ciepła dla pomieszczeń technologicznych str. nr Wytyczne branżowe str. nr Zestawienie materiałów inacji wentylacji mechanicznej str. nr 11 ROZDZIAŁ II BUDYNEK SOCJALNY 1.0. Opis techniczny inacji wentylacji mechanicznej w budynku socjalnym str. nr Obliczenie zapotrzebowania ciepła dla pomieszczeń socjalnych str. nr Wytyczne branżowe str. nr Zestawienie materiałów inacji wentylacji mechanicznej str. nr 21 ROZDZIAŁ III POMIESZCZENIE PRZY REAKTORZE 1.0. Opis techniczny inacji wentylacji str. nr Zestawienie materiałów inacji wentylacji mechanicznej str. nr 26 Wydruki obliczeń komputerowych str. nr 28

3 3 Rysunki: Budynek techniczny: - budynek techniczny inacja wentylacji mechanicznej - rzut przyziemia rys. nr T/01 - budynek techniczny - inacja wentylacji mechanicznej -rzut piętra rys. nr T/02 - budynek techniczny - inacja wentylacji mechanicznej -rzut dachu rys. nr T/03 - budynek techniczny inacja wentylacji mechanicznej - przekrój A-A rys. nr T/04 - budynek techniczny inacja wentylacji mechanicznej - przekrój B-B rys. nr T/05 - budynek techniczny inacja wentylacji mechanicznej - przekrój C-C rys. nr T/06 Budynek socjalny: - budynek socjalny inacja wentylacji mechanicznej -rzut przyziemia - rys. nr S/01 - budynek socjalny inacja wentylacji mechanicznej -przekrój A-A rys. nr S/02 - budynek socjalny inacja wentylacji mechanicznej -przekrój B-B rys. nr S/03 - budynek socjalny inacja wentylacji mechanicznej -przekrój C-C rys. nr S/04 Reaktor: - reaktor inacja wentylacji rzut przyziemia rys. nr R/01 - reaktor inacja wentylacji - przekrój A-A rys. nr R/02 Oświadczenie projektanta, uprawnienia, zaświadczenia str. nr 50 Opracowanie zawiera 56 stron, w tym 12 rysunków.

4 4 ROZDZIAŁ I BUDYNEK TECHNICZNY P.W. inacji wentylacji mechanicznej w budynku technicznym w oczyszczalni ścieków w Domaniowie. Wszystkich obliczeń dokonano na podstawie uzgodnionej technologii Opis inacji wentylacji mechanicznej. 1. pomieszczenie oczyszczalni mechanicznej W pomieszczeniu oczyszczalni ścieków wentylatory powinny być sterowane czujnikami stężenia metanu i siarkowodoru. Dobrano stacjonarny system MD-4 z głowicami detekcyjnymi DEX-12 i DG-5E/N firmy GAZEX. Głowica pomiarowa dla metanu powinna być umieszczona pod stropem w jego centralnej części, głowice pomiarowe dla siarkowodoru ok. 20 cm nad posadzką. Zaleca się montaż 2 głowic mierzących stężenie siarkowodoru. Wentylacja mechaniczna jest wentylacją działającą w trybie awaryjnym przy ewentualnej konieczności napraw, czy dozoru pracownika oczyszczalni. Włącznik przy drzwiach na zewnątrz pomieszczenia oczyszczalni mechanicznej. Dodatkowo, zaleca się, montaż czujnika ruchu załączający wentylację awaryjną, przed wejściem obsługi do pomieszczenia. Uona niezbędna ilość wymian wentylacyjnych wynosi: V 6 x m 3 /h n 6 w/h Wywiew dobrano wentylator dachowy DAk-400/900 o parametrach: wydajność m 3 /h moc silnika 0,75 kw/380 V wentylator ma mieć możliwość dwustopniowej regulacji obrotów producent: UNIWERSAL

5 5 Wentylator osadzić na podstawie dachowej typu B/II oprac. w projekcie konstrukcyjnym. Zaleca się montaż tłumików akustycznych TLO 400. Inację wentylacji mechanicznej należy wykonać z winiduru lub blachy pornej. Kanały pionowe sprowadzić około 15 cm nad posadzkę. Nawiew Inacja nawiewna uzupełniać będzie powietrze wywiewane przez wentylator dachowy. Wydajność inacji nawiewnej wynosi: V 2200 m 3 /h Obliczeniowa wydajność nagrzewnicy: Q 2200 x 0.34 x (20 + 8) 21 kw. Dobrano aparat grzewczo-wentylacyjny IKAR AGE-2-INOX o parametrach: wydajność m 3 /h moc nagrzewnicy elektrycznej - N 21 kw wersja korozjoodporna dwustopniowa Producent: CP-CLIMA Wentylacja grawitacyjna W pomieszczeniu oczyszczalni mechanicznej zaprojektowano wentylację grawitacyjną w wymiarze 1 W/h. Dobrano 2 wywietrzaki dachowe WLO o średnicy 250 mm, osadzone na podstawach dachowych typu B/III oraz 2 kratki ścienne 250x250 mm. Zaproponowano montaż urządzeń z laminatu lub i pornej. 2. pomieszczenie odwadniania osadu W pomieszczeniu odwadniania osadu i higienizacji, zgodnie z oświadczeniem technologa oczyszczalni, nie ma bezpośredniego zagrożenia wybuchem. Wentylacja mechaniczna jest wentylacją działającą w trybie awaryjnym przy

6 6 ewentualnej konieczności napraw, czy dozoru pracownika oczyszczalni. Wentylatory nawiewny i wywiewny powinny być zblokowane. Włącznik przy drzwiach na zewnątrz pomieszczenia technicznego. Wentylatory powinny być sterowane czujnikami stężenia metanu i siarkowodoru. Dodatkowo, zaleca się, montaż czujnika ruchu załączający wentylację awaryjną, przed wejściem obsługi do pomieszczenia. Dobrano stacjonarny system MD-2 z głowicami detekcyjnymi DEX-12 i DG-5E/N firmy GAZEX. Głowica pomiarowa dla metanu powinna być umieszczona pod stropem w jego centralnej części, głowice pomiarowe dla siarkowodoru ok. 20 cm nad posadzką. Zaleca się montaż 1 głowicy mierzącej stężenie siarkowodoru. Uona niezbędna ilość wymian wentylacyjnych wynosi: n 6 w/h V 6 x 133,5 800 m 3 /h Wywiew dobrano wentylator dachowy Dak-250/700 o parametrach: wydajność m 3 /h moc silnika 0,06 kw/380 V wentylator ma mieć możliwość dwustopniowej regulacji obrotów producent: UNIWERSAL Wentylator osadzić na podstawie dachowej typu B/II oprac. w projekcie konstrukcyjnym. Wyposażyć w tłumik akustyczny TLO-250. Inację wentylacji mechanicznej należy wykonać z winiduru lub blachy pornej. Kanały pionowe sprowadzić około 15 cm nad posadzkę. Nawiew Inacja nawiewna uzupełniać będzie powietrze wywiewane przez wentylator dachowy. Wydajność inacji nawiewnej wynosi: V 800 m 3 /h

7 7 Obliczeniowa wydajność nagrzewnicy: Q 1000 x 0.34 x (20 + 8) 9,0 kw. Dobrano aparat grzewczo-wentylacyjny IKAR AGE-1-INOX o parametrach: wydajność m 3 /h moc nagrzewnicy elektrycznej - N 9 kw wersja korozjoodporna dwustopniowa Producent: CP-CLIMA Wentylacja grawitacyjna W pomieszczeniu odwadniania osadu zaprojektowano wentylację grawitacyjną w wymiarze 1 W/h. Dobrano wywietrzak dachowy WLO o średnicy mm, osadzone na podstawie dachowej typu B/III oraz kratki ścienne 200x200mm. Zaproponowano montaż urządzeń z laminatu lub blachy pornej. 3. pomieszczenie dmuchaw W pomieszczeniu dmuchaw zamontowano następujące urządzenia: - 3 dmuchawy RBS15/F wydajność Q 215 m 3 /h moc silnika N 4,6 kw - 1 dmuchawa ES 15/1P wydajność Q 66,7 m 3 /h moc silnika N 2,0 kw Obliczenie ilości powietrza wentylacyjnego niezbędnego dla prawidłowej pracy dmuchawy: V d 3 x ,7 m 3 /min 712 m 3 /h 0,20m 3 /s Obliczenie zysków ciepła od silnika dmuchawy:

8 8 Qs 860 N s [kcal/h] N moc silnika N 3 x 4,6 + 2,0 15,8 kw s sprawność silnika s 0,85 - wsp. wykorzystania mocy 0,80 - wsp. obciążenia 0,90 - wsp. jednoczesności 1,00 - wsp. przyswajania ciepła 0,30 Q s 860 x 15,8 0,85 x 0,8 x 0,9 x 1 x 0, kcal/h Ilość powietrza niezbędna do odprowadzenia zysków ciepła: V s x0, m 3 /h 0,39 m 3 /s Sumaryczna ilość powietrza wentylacyjnego: V V s + V d 0,20 + 0,39 0,59 m 3 /s 2112 m 3 /h Wywiew dobrano wentylator osiowy ścienny typu WWS-40 o parametrach: wydajność m 3 /h moc silnika 0,04 kw/230 V max temperatury pracy +50 o C producent: KONWEKTOR Wentylator osadzić w ścianie szczytowej - oprac. w projekcie konstrukcyjnym i podłączyć do czujnika temperatury.

9 9 Nawiew Inacja nawiewna uzupełniać będzie powietrze wywiewane przez wentylator dachowy oraz zużywane przez dmuchawy. Wydajność inacji nawiewnej wynosi: V 2112 m 3 /h Należy osadzić czerpnię ścienną o powierzchni 0,25 m 2 (np. 800 x 800 mm) z żaluzjami. Wentylacja grawitacyjna W pomieszczeniu dmuchaw zaprojektowano wentylację grawitacyjną w wymiarze 2 W/h. Dobrano wywietrzak dachowy WLO o średnicy 250 mm osadzony na podstawie dachowej typu B/III. 4. Pomieszczenie pojemników W pomieszczeniu pojemników zaprojektowano wentylację grawitacyjną oraz mechaniczną wywiewną wspomagającą. Uona niezbędna ilość wymian wentylacyjnych wynosi: n 6 w/h V 6 x m 3 /h wywiew Całkowita wydajność wentylatora powinna wynosić: V 320 m 3 /h Dobrano wentylator o parametrach: - typ DAk-/900 - wydajność m 3 /h - moc - 0,09 kw/380v Producent: UNIWERSAL Katowice Wentylator osadzić na podstawie dachowej typu B/II.

10 10 Wentylacja mechaniczna nawiewno-wywiewna w pomieszczeniu pojemników załączana ręcznie przez pracownika. Dodatkowo zamontować czujnik ruchu przed drzwiami wejściowymi. Nawiew Inacja nawiewna uzupełniać będzie powietrze wywiewane przez wentylator wyciągowy. Wydajność inacji nawiewnej wynosi: V 320 m 3 /h Obliczeniowa wydajność nagrzewnicy: Q 320 x 0.34 x (20 + 8) 3,0 kw. Dobrano wentylator kanałowy TD-800/200N o parametrach: wydajność m 3 /h moc elektryczna 80/70 W/230V Producent: VENTURE INDUSTRIES Wentylator współpracuje z nagrzewnicą elektryczną DH 200/30 o mocy 3,0 kw. W ścianie zewnętrznej należy wykonać czerpnię ścienną, która dostarczy powietrze świeże do inacji nawiewnej. Nagrzewnicę zblokować a wentylatorem kanałowym. Wentylacja grawitacyjna Przyjęto ilość powietrza wentylacyjnego w wymiarze 1 W/h V 50 m 3 /h Dobrano 1 wywietrzak dachowy WLO o średnicy mm. Wywietrzak osadzić na podstawie dachowej typu B/II. Nawiew czerpnia ścienna 200x -winidur 2.0.Obliczenie zapotrzebowania ciepła do ogrzania pomieszczeń technologicznych Obliczenia dokonano zgodnie z PN-EN Współczynnik U wg projektu Ochrona cieplna budynku.

11 11 Temperatura obliczeniowa zew. dla strefy II tz -18 o C Obliczeniowe zapotrzebowanie ciepła na ogrzania budynku wynosi: - 01/pomieszczenie odwadniania osadu 2,0 kw - 02/pomieszczenie pojemników 1,0 kw - 1/oczyszczalnia mechaniczna 6,8 kw 3.0. Wytyczne branżowe: należy podłączyć następujące urządzenia elektryczne: 1. aparat grzewczo-wentylacyjny IKAR AGE-1 z nagrzewnicą elektryczną N 21 kw/400v (oczyszczalnia mechaniczna) 2. aparat grzewczo-wentylacyjny IKAR AGE-1 z nagrzewnicą elektryczną N 9,0 kw/400v (odwadnianie osadu) 3. wentylator wywiewny DAk-250 N 0,06 kw/400 V (odwadnianie osadu) 4. wentylator wywiewny DAk-400 N 0,75 kw/400 V (oczyszcz. mech.) 5. wentylator WWS-40 N 0,04 kw/230v sterowany termicznie przy progu + 40 o C 6. wentylator DAk- N 0,09 kw/400 V (pomieszczenie pojemników) 7. wentylator TD-200/800N N 80/70 W/230V + nagrzewnica DH200/30 N 3,0 kw/400v 8. grzejniki elektryczne o wydajnościach podanych w punkcie 2.0. wentylatory wyciągowe należy zblokować z inacjami nawiewnymi wentylatory w pom. odwadniania osadu oraz oczyszczalni mechanicznej sterowane czujnikami metanu i siarkowodoru, możliwość załączania przez obsługę z zewnątrz oraz dodatkowo, zaleca się, montaż czujnika ruchu załączającającego wentylację awaryjną, przed wejściem obsługi do pomieszczenia. Wentylacja w w/w pomieszczeniach ma być wentylacją dwustopniową.

12 12 Wentylacja mechaniczna nawiewno-wywiewna w pomieszczeniu pojemników załączana ręcznie przez pracownika. Dodatkowo zamontować czujnik ruchu przed drzwiami wejściowymi. należy przewidzieć i wykonać otwory w ścianach do prowadzenia kanałów wentylacyjnych, dokonać regulacji układu 4.0. Zestawienie materiałów inacji wentylacji mechanicznej

13 13 Nazwa: G Typ: Wywiewny Opis: grawitacja Sys. N r Szt. Typ Nazwa Wymiary Materiał Kolor G 1 2 WLO+350 G 2 1 BIII+przep. samozamyk. G 3 2 CD1*+DA Wywietrznik dachowy grawitacyjny d 250 Podstawy dachowe d 250 a 480 l Anemostat okrągły G 4 1 BII Podstawy dachowe d 250 a 480 l G 5 1 OC1* Odsadzka okrągła G 6 1 TUBE* Przewód okrągły G 7 1 ATE Symetryczny trójnik 90 stopni G 8 1 DFA Zaślepka żeńska G 9 1 MFA Złączka mufowa G 10 2 RG1*+DA+MF G 11 2 K+LR G 12 2 WG*+MF+RG Kratka wentylacyjna prostokątna Przewód prostokątny Prostokątna czerpnia/wyrzutni a ścienna D e d L 250 H a 250 b 250 l 334 a 250 b 250 RAL 5015 Pow. [m2] Pow. całk. [m2] Producent UNIWERSAL UNIWERSAL Ogólne UNIWERSAL 0,58 0,58 Ogólne 2,36 2,36 Ogólne 0,59 0,59 Ogólne 0,10 0,10 Ogólne 0,11 0,11 Ogólne Ogólne 0,33 0,67 Ogólne Ogólne Uwagi

14 14 G 13 3 WLO Wywietrznik dachowy grawitacyjny d G 14 4 BII Podstawy dachowe d a 370 l G 15 3 OC1* Odsadzka okrągła G 16 3 TUBE* Przewód okrągły G 17 2 CD1*+DA Anemostat okrągły G 18 3 BGE Kolano prasowane G 19 2 TUBE* Przewód okrągły G 20 3 CD1*+0 Przepustnica okrągła G 21 1 TUBE* Przewód okrągły G 22 1 CD1*+DA+MF Anemostat okrągły G 23 1 TUBE* Przewód okrągły G 24 1 MFA Złączka mufowa G 25 1 WG*+MF+RG G 26 1 K+LR G 27 1 RG1*+DA+MF G 28 1 WG*+MF+RG Prostokątna czerpnia ścienna Przewód prostokątny Kratka wentylacyjna prostokątna Prostokątna czerpnia ścienna D alfa e RAL 5015 UNIWERSAL UNIWERSAL 0,34 1,03 Ogólne 1,98 5,95 Ogólne Ogólne 90 r 1 ocynk 0,19 0,57 Ogólne 1000 ocynk 0,50 1,00 Ogólne d l ocynk Ogólne D ,82 0,82 Ogólne Ogólne 550 ocynk 0,28 0,28 Ogólne ocynk 0,05 0,05 Ogólne a 200 b 200 a 200 b 200 l 337 L 200 H 200 a b 200 Ogólne 0,27 0,27 Ogólne Ogólne Ogólne

15 15 G 29 1 K+LR G 30 1 RG1*+DA+MF G 31 1 WLO+25 Przewód prostokątny Kratka wentylacyjna prostokątna Wywietrznik dachowy grawitacyjny G 32 1 TUBE* Przewód okrągły G 33 1 TUBE* Przewód okrągły G 34 1 CD1* G 35 1 WG*+MF+RG G 36 1 K+LR G 37 1 RG1*+DA+MF G 38 1 kratka wentylacyjna G 39 1 K+LR G 40 1 czerpnia z żaluzjami Anemostat okrągły Prostokątna czerpnia/wyrzutni a ścienna Przewód prostokątny Kratka wentylacyjna prostokątna Kratka wentylacyjna prostokątna Przewód prostokątny Prostokątna czerpnia a b 200 l 327 L 200 H d D a 100 b 100 a 100 b 100 l 317 L 100 H 100 Stal RAL ,24 0,24 Ogólne Ogólne UNIWERSAL 1,51 1,51 Ogólne 0,63 0,63 Ogólne Ogólne Ogólne 0,13 0,13 Ogólne Ogólne L 800 H 800 Ogólne a 800 b 800 l 318 ocynk 1,02 1,02 Ogólne a 800 b 800 ocynk Ogólne Nazwa: N Typ: Nawiewny Opis: nawiew

16 16 Sys. N r Szt. Typ Nazwa Wymiary Materiał Kolor N 1 1 WG*+MF+RG N 2 1 K+LR N 3 1 N 5 1 N 6 1 aparat grzewczowentylacyjny czerpnia ścienna z żaluzją aparat grzewczowentylacyjny Prostokątna czerpnia Przewód prostokątny IKAR-2-AGW- NE-INOX IKAR z nagrzewnicą elektryczną czerpnia ścienna N 7 1 TUBE* Przewód okrągły N 8 2 CFC* N 9 1 TD-800N/200 Okrągły króciec elastyczny Wentylator kanałowy okrągły in-line N 10 1 TUBE* Przewód okrągły N 11 1 DH-200/30 Nagrzewnica okrągła N 12 1 TUBE* Przewód okrągły N 13 2 BGE Kolano prasowane N 14 1 TUBE* Przewód okrągły N 15 2 TUBE* Przewód okrągły Pow. [m2] Pow. całk. [m2] Producent a 500 b 500 Ogólne a 500 b 500 l 405 ocynk 0,81 0,81 Ogólne D CP-CLIMA CP-CLIMA 200 Ogólne ,49 0,49 Ogólne d 200 l 100 ocynk Ogólne d 200 l d 200 l 380 alfa r Venture Industries 200 ocynk 0,13 0,13 Ogólne Venture Industries 1062 ocynk 0,67 0,67 Ogólne ocynk 0,30 0,59 Ogólne 2,39 2,39 Ogólne 0,63 1,26 Ogólne Uwagi Ne21kW N9,0 kw N70/60W/230V izolować wełną mineralną 3 cm z płaszczem z blachy ocynk. N3,0 kw/400v

17 17 N 16 2 ATE Symetryczny trójnik 90 stopni N 17 1 DFA Zaślepka żeńska N 18 2 MFA Złączka mufowa N 19 2 CD1*+DA Anemostat okrągły D d ,39 0,77 Ogólne 0,06 0,06 Ogólne 0,06 0,12 Ogólne Ogólne Nazwa: W Typ: Wywiewny Opis: wywiew Sys. N r W 1 1 Szt. Typ Nazwa Wymiary Materiał Kolor DAk obr/min+3 x 400 V+0.75 kw+skg 100L-8A W 2 1 TLO Wentylator dachowy Laminatowy tłumik kanałowy okrągły d 400 W 3 1 BII Podstawy dachowe d 400 a 706 l W 4 1 ATE Symetryczny trójnik 90 stopni W 5 8 MFA Złączka mufowa W 6 1 CD1*+0 W 7 2 ATE Przepustnica okrągła Symetryczny trójnik 90 stopni W 8 1 TUBE* Przewód okrągły RAL 5015 Pow. [m2] Pow. całk. [m2] Producent UNIWERSAL d 400 UNIWERSAL d3 400 d 315 l d UNIWERSAL 1,07 1,07 Ogólne 0,13 1,07 Ogólne Ogólne 0,87 1,74 Ogólne 1,21 1,21 Ogólne Uwagi

18 18 W 9 4 BGE Kolano prasowane W 10 2 TUBE* Przewód okrągły W 11 2 ATE Symetryczny trójnik 90 stopni W 12 2 DFA Zaślepka żeńska W 13 4 CD1*+DA Anemostat okrągły W 14 1 TUBE* Przewód okrągły W 15 1 TUBE* Przewód okrągły W 16 1 DAk obr/min+3 x 400 V+0.06 kw+skh 63-8B W 17 1 TLO Wentylator dachowy Laminatowy tłumik kanałowy okrągły alfa D 90 r d 250 d W 18 1 BII Podstawy dachowe d 250 a 480 l W 19 1 OC1* Odsadzka okrągła W 20 1 TUBE* Przewód okrągły W 21 3 BGE Kolano prasowane W 22 1 TUBE* Przewód okrągły W 23 3 MFA Złączka mufowa RAL ,73 2,94 Ogólne 3,01 6,03 Ogólne 0,81 1,61 Ogólne 0,14 0,27 Ogólne Ogólne 5,93 5,93 Ogólne 1,42 1,42 Ogólne UNIWERSAL d 250 UNIWERSAL alfa 250 e r UNIWERSAL 0,62 0,62 Ogólne ocynk 3,19 3,19 Ogólne 0,46 1,39 Ogólne 0,35 0,35 Ogólne 0,11 0,32 Ogólne

19 19 W 24 1 CD1*+0 Przepustnica okrągła W 25 1 TUBE* Przewód okrągły W 26 2 ATE Symetryczny trójnik 90 stopni W 27 1 TUBE* Przewód okrągły W 28 1 TUBE* Przewód okrągły W 29 1 DFA Zaślepka żeńska W 30 2 CD1*+DA W 31 1 DAk obr/min+3 x 400 V+0.09 kw+skg 63-6A W 32 1 TLO Anemostat okrągły Wentylator dachowy Laminatowy tłumik kanałowy okrągły d 250 l 250 D d d W 33 1 BII Podstawy dachowe d a 370 l W 34 1 OC1* Odsadzka okrągła W 35 1 TUBE* Przewód okrągły W 36 2 BGE Kolano prasowane W 37 1 TUBE* Przewód okrągły W 38 1 TUBE* Przewód okrągły 380 RAL 5015 Ogólne 0,32 0,32 Ogólne 0,59 1,18 Ogólne 0,80 0,80 Ogólne 2,09 2,09 Ogólne 0,10 0,10 Ogólne Ogólne UNIWERSAL d UNIWERSAL alfa e r UNIWERSAL 0,34 0,34 Ogólne ocynk 2,09 2,09 Ogólne 0,19 0,38 Ogólne 1,41 1,41 Ogólne 0,24 0,24 Ogólne

20 20 W 39 2 ATE Symetryczny trójnik 90 stopni W 40 1 TUBE* Przewód okrągły W 41 1 DFA Zaślepka żeńska W 42 2 MFA Złączka mufowa W 43 2 CD1*+DA Anemostat okrągły D d ,26 0,51 Ogólne 0,38 0,38 Ogólne 0,04 0,04 Ogólne 0,05 0,10 Ogólne W 44 1 WWS-40 Wentylator osiowy a 560 b 560 l 135 KONWEKTOR Ogólne N0,195 kw/230v

21 21 ROZDZIAŁ II BUDYNEK SOCJALNY 1.0. Opis inacji wentylacji mechanicznej. 1. pomieszczenie szatni i natrysku Szatnia brudna - nawiew inacja nawiewna z nagrzewnicą elektryczną - wywiew poprzez kraty przelotowe do natrysku V 30 * m 3 /h Szatnia czysta - nawiew inacja nawiewna z nagrzewnicą elektryczną - wywiew poprzez kraty przelotowe do natrysku V 22,5 * 4 90 m 3 /h Umywalnia - nawiew inacja nawiewna z nagrzewnicą elektryczną poprzez kraty przelotowe z sąsiednich szatni - wywiew poprzez wspólną inację wywiewną Obliczenie minimalnej ilości powietrza wentylacyjnego: V 24,3 * m 3 /h Nawiew: V m 3 /h Dobrano wentylator kanałowy TD-500/ o parametrach: wydajność m 3 /h N 50/44 W/230 V Producent: VETURE INDUSTRIES Wentylator współpracować będzie z nagrzewnicą kanałową DH-200/30 oraz filtrem kanałowym DF- Wentylator montować za pośrednictwem króćców amortyzacyjnych. wywiew: Dobrano wentylator kanałowy TD-500/ o parametrach j.w.

22 Obliczenie zapotrzebowania ciepła do ogrzania pomieszczeń socjalnych Obliczenia dokonano zgodnie z PN-EN Współczynnik U wg projektu Ochrona cieplna budynku. Temperatura obliczeniowa zew. dla strefy II tz -18 o C Obliczeniowe zapotrzebowanie ciepła na ogrzania budynku wynosi: - 01/wiatrołap 0,1 kw - 02/korytarz 0,3 kw - 03/biuro 1,0 kw - 04/szatnia czysta 0,71 kw - 05/natrysk 0,7 kw - 06/szatnia brudna 1,00 kw - 07/dyspozytornia 1,2 kw - 08/jadalnia 1,85 kw 3.0. Wytyczne branżowe: należy podłączyć następujące urządzenia elektryczne: 1. wentylator kanałowy TD-500/ N 50/44 W/230V 2. nagrzewnica kanałowa DH-200/30 N 3,0 kw/400v zblokowana z wentylatorem kanałowym TD-500/ 3. grzejniki elektryczne o wydajnościach podanych w punkcie 2.0. wentylatory wyciągowe należy zblokować z inacjami nawiewnymi należy przewidzieć i wykonać otwory w ścianach do prowadzenia kanałów wentylacyjnych, dokonać regulacji układu 4.0 Zestawienie materiałów wentylacji mechanicznej.

23 23 Nazwa: N Typ: Nawiewny Opis: nawiew Sys. N r Szt. Typ Nazwa Wymiary N 1 1 CD1*+DA+MF Anemostat okrągły N 2 1 TUBE* Przewód okrągły N 3 1 CD1*+0 Przepustnica okrągła N 4 2 TUBE* Przewód okrągły N 5 1 BGE Kolano prasowane N 6 5 MFA Złączka mufowa D Materia ł Kolor Pow. [m2] Pow. całk. [m2] Producent Ogólne 434 ocynk 0,22 0,22 Ogólne d l ocynk Ogólne alfa 90 r 1 N 7 1 DF Filtr okrągły d l 180 ocynk N 8 1 OC1* N 9 2 CFC* N 10 1 TD-500/ N 11 1 USE Odsadzka okrągła Okrągły króciec elastyczny Wentylator kanałowy okrągły in-line Redukcja symetryczna N 12 1 MFA Złączka mufowa N 13 1 DH-200/45 Nagrzewnica okrągła N 14 1 MFA Złączka mufowa 200 ocynk 0,10 0,20 Ogólne ocynk 0,19 0,19 Ogólne ocynk 0,05 0,24 Ogólne e 200 Venture Industries 324 ocynk 0,30 0,30 Ogólne d l 100 ocynk Ogólne d l d2 Venture Industries 85 ocynk 0,10 0,10 Ogólne 200 ocynk 0,06 0,06 Ogólne d 200 l 400 Venture Industries 200 ocynk 0,06 0,06 Ogólne Uwagi izolować wełną miner. 3 cm z folią alumin. izolować wełną miner. 3 cm z folią alumin. izolować wełną miner. 3 cm z folią alumin. izolować wełną miner. 3 cm z folią alumin. N50/44W/230V izolować wełną miner. 3 cm z folią alumin. izolować wełną miner. 3 cm z folią alumin. N4,5 kw/380v

24 24 N 15 1 USE N 16 2 BGE Redukcja symetryczna Kolano prasowane N 17 1 TUBE* Przewód okrągły N 18 1 OC1* Odsadzka okrągła N 19 1 TUBE* Przewód okrągły N 20 1 TUBE* Przewód okrągły N 21 2 ATE Symetryczny trójnik 90 stopni N 22 1 TUBE* Przewód okrągły N 23 1 DFA Zaślepka żeńska N 24 2 CD1*+DA N 25 2 LD1*+DA+MF N 26 2 K N 27 2 RG1*+MF Anemostat okrągły Nawiewnik szczelinowy Przewód prostokątny Kratka wentylacyjna prostokątna alfa D 200 d2 90 r 1 e 200 d3 85 ocynk 0,10 0,10 Ogólne ocynk 0,19 0,38 Ogólne 200 ocynk 0,10 0,10 Ogólne ocynk 0,34 0,34 Ogólne ocynk 1,46 1,46 Ogólne 677 ocynk 0,34 0,34 Ogólne ocynk 0,26 0,51 Ogólne ocynk 2,40 2,40 Ogólne ocynk 0,04 0,04 Ogólne Ogólne n 1 L 500 Ogólne a 100 b 500 l 119 ocynk 0,14 0,29 Ogólne L 500 H 100 Ogólne

25 25 Nazwa: W Typ: Wywiewny Opis: wywiew Sys. N r Szt. Typ Nazwa Wymiary Materia ł Kolor Pow. [m2] Pow. całk. [m2] Producent W 1 2 BGE Kolano alfa 90 r 1 prasowane 150 ocynk 0,17 0,33 Ogólne W 2 4 MFA Złączka mufowa 150 ocynk 0,04 0,15 Ogólne W 3 1 CD1*+0 Przepustnica okrągła d 150 l 150 ocynk Ogólne W 4 1 TUBE* Przewód okrągły ocynk 0,18 0,18 Ogólne W 5 2 CFC* Okrągły króciec elastyczny d 150 l 100 ocynk Ogólne W 6 1 TD-500/150 Wentylator kanałowy okrągły in-line W 7 1 TUBE* Przewód okrągły 150 W 8 1 TUBE* Przewód okrągły 150 W 9 1 ATE Symetryczny trójnik 90 stopni d 150 l W 10 1 TUBE* Przewód okrągły 150 W 11 1 ATE W 12 1 UAE Symetryczny trójnik 90 stopni Redukcja asymetryczna W 13 1 TUBE* Przewód okrągły 125 W 14 1 CD1*+DA+MF Anemostat okrągły d3 d3 d2 Venture Industries 854 ocynk 0,40 0,40 Ogólne 602 ocynk 0,28 0,28 Ogólne ocynk 0,16 0,16 Ogólne 798 ocynk 0,38 0,38 Ogólne ocynk 0,15 0,15 Ogólne 42 ocynk 0,06 0,06 Ogólne 453 ocynk 0,18 0,18 Ogólne D 125 Ogólne Uwagi N50/44W/230V

26 26 W 15 2 CD1*+DA Anemostat okrągły D 150 Ogólne

27 27 ROZDZIAŁ III POMIESZCZENIE PRZY REAKTORZE 1.0. Opis techniczny inacji wentylacji. Wentylacja grawitacyjna W pomieszczeniu w reaktorze zaprojektowano wentylację grawitacyjną w wymiarze 1 W/h. Dobrano wywietrzak dachowy WLO o średnicy 250 mm osadzony na podstawie dachowej typu B/III oraz kratki ścienne 2x200x200 mm nad posadzką. Zaproponowano montaż urządzeń z laminatu. 2.0 Zestawienie materiałów wentylacji.

28 28 Nazwa: G Typ: Wywiewny Opis: grawitacja Sys. N r Szt. Typ Nazwa Wymiary Materiał Kolor Pow. [m2] G 1 4 WG*+MF+RG G 2 4 K+LR G 3 4 RG1*+DA+MF G 4 2 WLO+196 Prostokątna czerpnia ścienna Przewód prostokątny Kratka wentylacyjna prostokątna Wywietrznik dachowy grawitacyjny G 5 2 TUBE* Przewód okrągły G 6 2 BIII+przep. samozamyk. G 7 2 CD1*+DA Podstawy dachowe Anemostat okrągły Pow. całk. [m2] Producent a 200 b 200 ocynk Ogólne a 200 b 200 L 200 d H d 250 a 480 l 51 ocynk 0,04 0,16 Ogólne 200 Ogólne RAL 5015 UNIWERSAL 457 ocynk 0,36 0,72 Ogólne l 500 UNIWERSAL D 250 Ogólne Uwagi

29 Wydruk obliczeń komputerowych 29

30 Nazwa projektu: doman-tech Dane ogólne (dane budynku) Data: Parametry budynku Konstrukcja budynku [ ] Jednorodzinny [ ] Wielorodzinny [ X ] Niemieszkalny Masa budynku c wirk --- Wh/(m 3 K) [ ] Lekka [ X ] Średnia [ ] Ciężka Klasa osłonięcia budynku [ ] Dobrze osłonięty [ X ] Średnio osłonięty [ ] Brak osłonięcia Szczelność budynku [ ] Wysoka [ X ] Średnia [ ] Niska Temperatury Temperatura zewnętrzna e -18,0 C Roczna średnia temperatura zewnętrzna m,e 7,9 C Wymiary Szerokość budynku b bud 7,25 m Długość budynku a bud 12,5 m Powierzchnia podłóg na gruncie A bud 72,7 m 2 Temperatura wewn. zgodna z normą [ X ] Liczba kondygnacji n 2 [ ] Wysokość budynku h bud 9,8 m Dane gruntu Zagłębienie budynku z' 0,00 m Obwód podłogi na gruncie P 39,5 m Wymiar char. podł. B' 3,68 m Głebokość wód gruntowych T 10 m Wsp. korekcyjny dla wahań temp. f g1 1,45 [ ] Wsp. wpływu wód gruntowych G W 1 [ ] Wentylacja Krotność wymian przy różnicy 50 Pa n 50 4,0 1/h Wentylacyjny współczynnik jednoczesności 0,5 [ ] Sprawność systemu odzyskiwania ciepła 0 % In-OZC InSoft - 1 -

31 Nazwa projektu: doman-tech Zestawienie wyników dla budynku Data: Współczynniki strat ciepła Współczynnik strat ciepła przez przenikanie H T,e 236 W/K Współczynnik strat ciepła na wentylację H V,bud 184 Sumaryczny współczynnik strat ciepła H bud 420 Straty ciepła budynku Sumaryczna strata ciepła przez przenikanie T 5428 W Strata ciepła na wentylację minimalną V,min 4224 Strata ciepła przez inflitrację 0,5 V,inf 507 Strata ciepła przez wentylację mechaniczną, nawiewną (1- V) V,su 0 Strata ciepła w wyniku działania inacji wywiewnej mech,inf 4 Sumaryczna strata ciepła na wentylację V 4224 Zapotrzebowanie ciepła budynku Sumaryczna strata ciepła netto Netto 9652 Sumaryczne zapotrzebowanie ciepła (przez czasowe obniżenie temp.) RH 0 Sumaryczna strata ciepła budynku bud 9652 W Własności budynku Zapotrz. ciepła / ogrz. pow. budynku HL,Bud / A N,Bud 136 m 2 70,9 W/m 2 Zapotrz. ciepła / ogrz. kub. budynku HL,Bud / V N,Bud 540 m 3 17,9 W/m 3 Powierzchnia oddająca ciepło A 391 m 2 Specyf. wsp. strat ciepła przez przen. H T ' 0,60 W/(m 2 K) In-OZC InSoft - 1 -

32 Nazwa projektu: doman-tech Zestawienie strat pomieszczeń Data: Numer / Opis T,e T V,min V,inf V,su V,m,inf Netto RH zred Mieszkanie: parter 01/stacja odwadniania osadu 5,0 C 36,7 m m , /Pojemniki 5,0 C 15,5 m 2 55,6 m , /magazyn 3,3 C 4,8 m 2 17,2 m ,165 Kondygnacja parter 52,2 m 2 187,4 m Numer / Opis T,e T V,min V,inf V,su V,m,inf Netto RH zred Mieszkanie: oczyszczalnia oczyszczalnia/oczyszczalnia 5,0 C 84 m m , Kondygnacja piętro 84,0 m 2 352,8 m Budynek In-OZC InSoft - 1 -

33 Nazwa projektu: donan-soc Dane ogólne (dane budynku) Data: Parametry budynku Konstrukcja budynku [ ] Jednorodzinny [ ] Wielorodzinny [ X ] Niemieszkalny Masa budynku c wirk --- Wh/(m 3 K) [ ] Lekka [ X ] Średnia [ ] Ciężka Klasa osłonięcia budynku [ ] Dobrze osłonięty [ ] Średnio osłonięty [ X ] Brak osłonięcia Szczelność budynku [ ] Wysoka [ X ] Średnia [ ] Niska Temperatury Temperatura zewnętrzna e -18,0 C Roczna średnia temperatura zewnętrzna m,e 7,9 C Wymiary Szerokość budynku b bud 8,8 m Długość budynku a bud 11,2 m Powierzchnia podłóg na gruncie A bud 93,3 m 2 Temperatura wewn. zgodna z normą [ X ] Liczba kondygnacji n 1 [ ] Wysokość budynku h bud 3,81 m Dane gruntu Zagłębienie budynku z' 0,00 m Obwód podłogi na gruncie P 40 m Wymiar char. podł. B' 4,67 m Głebokość wód gruntowych T 10 m Wsp. korekcyjny dla wahań temp. f g1 1,45 [ ] Wsp. wpływu wód gruntowych G W 1 [ ] Wentylacja Krotność wymian przy różnicy 50 Pa n 50 4,0 1/h Wentylacyjny współczynnik jednoczesności 0,5 [ ] Sprawność systemu odzyskiwania ciepła 0 % In-OZC InSoft - 1 -

34 Nazwa projektu: donan-soc Zestawienie wyników dla budynku Data: Współczynniki strat ciepła Współczynnik strat ciepła przez przenikanie H T,e 115 W/K Współczynnik strat ciepła na wentylację H V,bud 58 Sumaryczny współczynnik strat ciepła H bud 173 Straty ciepła budynku Sumaryczna strata ciepła przez przenikanie T 4433 W Strata ciepła na wentylację minimalną V,min 2252 Strata ciepła przez inflitrację 0,5 V,inf 403 Strata ciepła przez wentylację mechaniczną, nawiewną (1- V) V,su 0 Strata ciepła w wyniku działania inacji wywiewnej mech,inf 0 Sumaryczna strata ciepła na wentylację V 2252 Zapotrzebowanie ciepła budynku Sumaryczna strata ciepła netto Netto 6685 Sumaryczne zapotrzebowanie ciepła (przez czasowe obniżenie temp.) RH 0 Sumaryczna strata ciepła budynku bud 6685 W Własności budynku Zapotrz. ciepła / ogrz. pow. budynku HL,Bud / A N,Bud 73,7 m 2 90,7 W/m 2 Zapotrz. ciepła / ogrz. kub. budynku HL,Bud / V N,Bud 225 m 3 29,7 W/m 3 Powierzchnia oddająca ciepło A 382 m 2 Specyf. wsp. strat ciepła przez przen. H T ' 0,30 W/(m 2 K) In-OZC InSoft - 1 -

35 Nazwa projektu: donan-soc Zestawienie strat pomieszczeń Data: Numer / Opis T,e T V,min V,inf V,su V,m,inf Netto RH zred Mieszkanie: socjalny 01/Hol wejściowy 12,0 C 2,1 m 2 6,41 m ,3 15, /korytarz 20,0 C 9,67 m 2 29,5 m /Biuro 20,0 C 8,24 m 2 25,1 m , /szatnia czysta 24,0 C 7,51 m 2 22,9 m , /Łazienka 24,0 C 8,24 m 2 25,1 m , /szatnia brudna 24,0 C 9,4 m 2 28,7 m , /dyspozytornia 20,0 C 9,22 m 2 28,1 m /jadalnia 20,0 C 19,3 m 2 58,9 m Kondygnacja 0 73,7 m 2 224,7 m Budynek In-OZC InSoft - 1 -
