PROJEKT TECHNICZNY INSTALACJI WENTYLACJI I KLIMATYZACJI

Wielkość: px

Rozpocząć pokaz od strony:

Download "PROJEKT TECHNICZNY INSTALACJI WENTYLACJI I KLIMATYZACJI"

Kajetan Borowski
8 lat temu
Przeglądów:

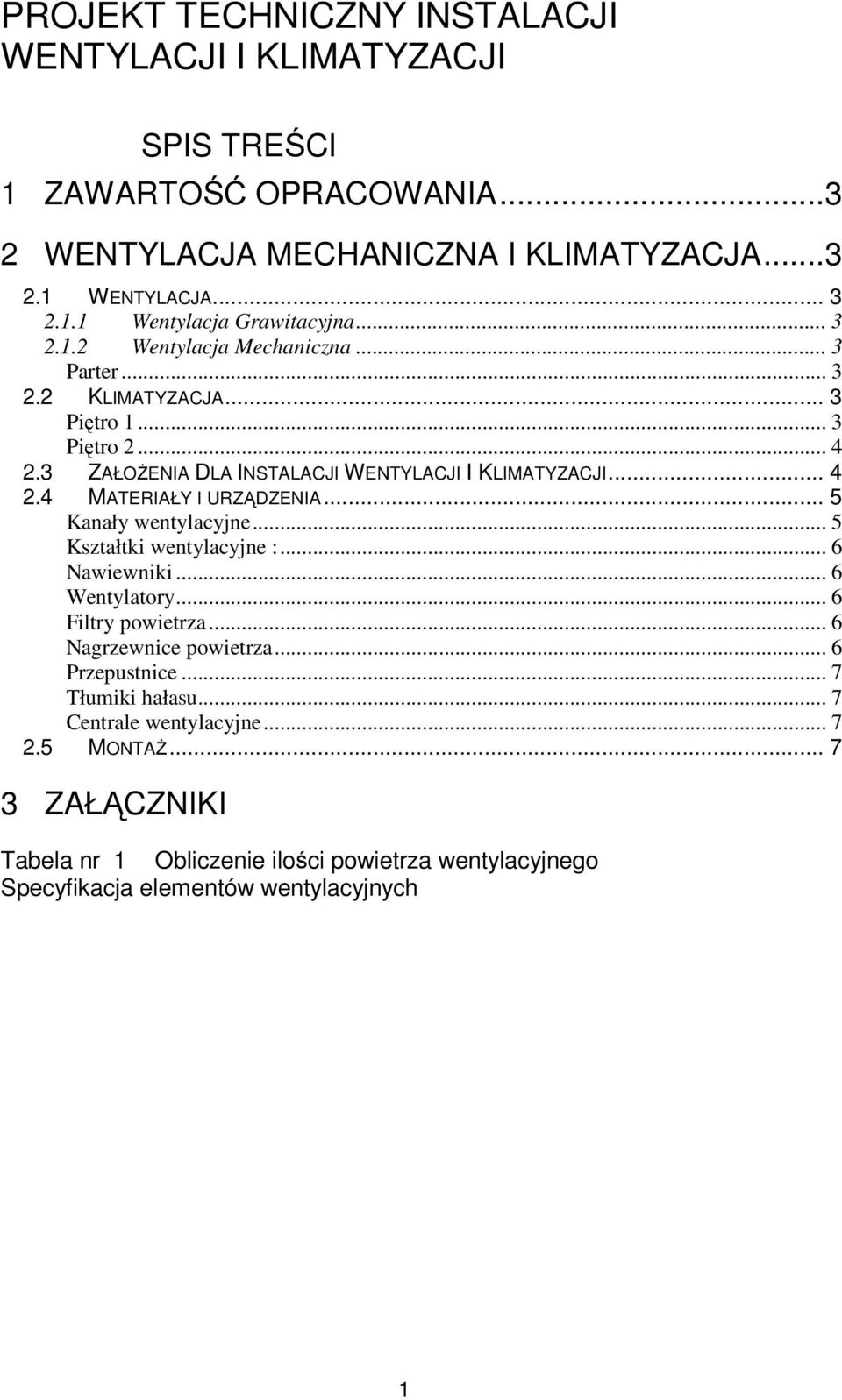

1 PROJEKT TECHNICZNY INSTALACJI WENTYLACJI I KLIMATYZACJI SPIS TREŚCI 1 ZAWARTOŚĆ OPRACOWANIA WENTYLACJA MECHANICZNA I KLIMATYZACJA WENTYLACJA Wentylacja Grawitacyjna Wentylacja Mechaniczna... 3 Parter KLIMATYZACJA... 3 Piętro Piętro ZAŁOŻENIA DLA INSTALACJI WENTYLACJI I KLIMATYZACJI MATERIAŁY I URZĄDZENIA... 5 Kanały wentylacyjne... 5 Kształtki wentylacyjne :... 6 Nawiewniki... 6 Wentylatory... 6 Filtry powietrza... 6 Nagrzewnice powietrza... 6 Przepustnice... 7 Tłumiki hałasu... 7 Centrale wentylacyjne MONTAŻ ZAŁĄCZNIKI Tabela nr 1 Obliczenie ilości powietrza wentylacyjnego Specyfikacja elementów wentylacyjnych 1

.. 5 Kanały wentylacyjne... 5 Kształtki wentylacyjne :... 6 Nawiewniki... 6 Wentylatory... 6 Filtry powietrza... 6 Nagrzewnice powietrza... 6 Przepustnice... 7 Tłumiki hałasu.

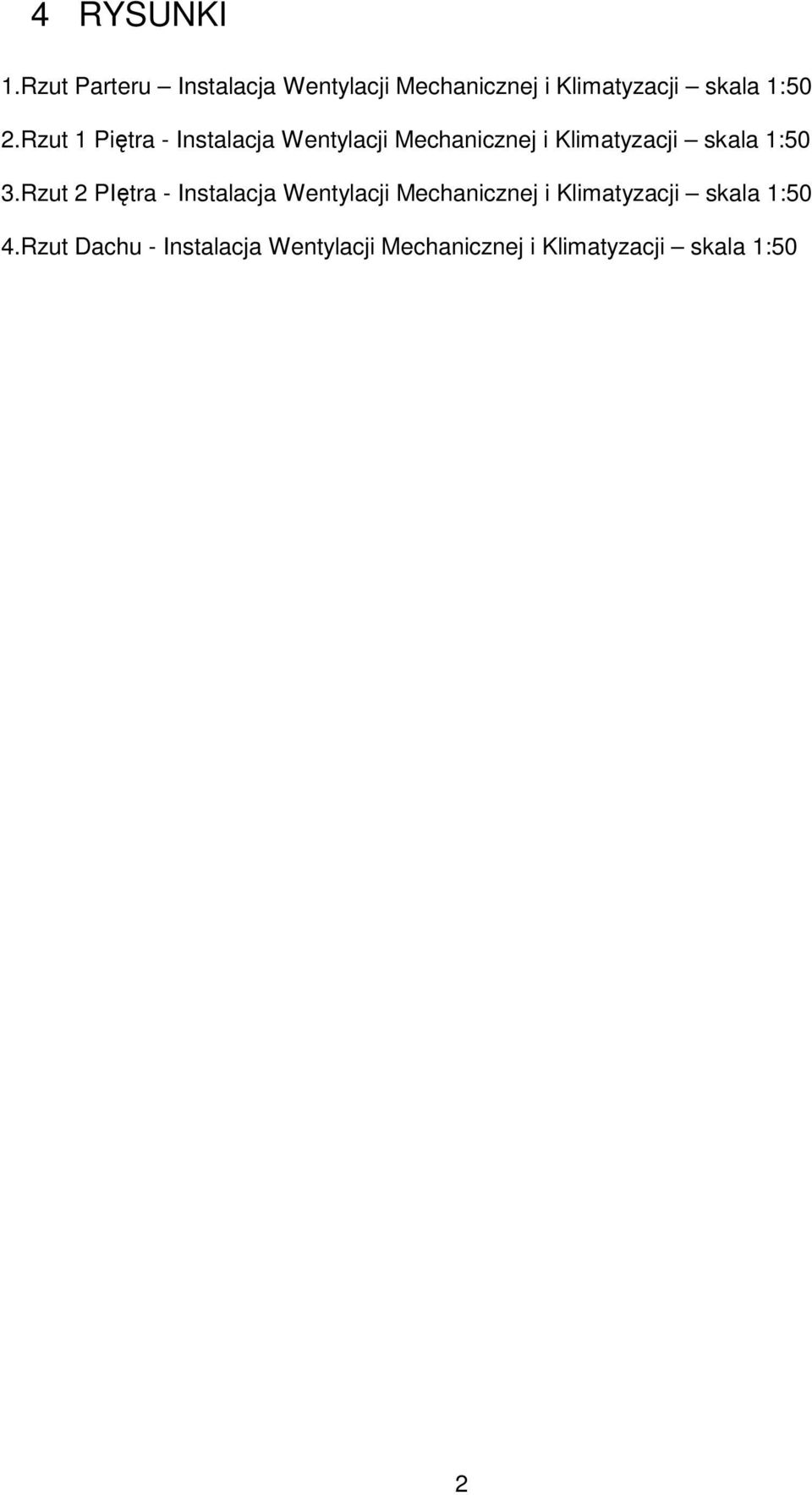

2 4 RYSUNKI 1.Rzut Parteru Instalacja Wentylacji Mechanicznej i Klimatyzacji skala 1:50 2.Rzut 1 Piętra - Instalacja Wentylacji Mechanicznej i Klimatyzacji skala 1:50 3.Rzut 2 PIętra - Instalacja Wentylacji Mechanicznej i Klimatyzacji skala 1:50 4.Rzut Dachu - Instalacja Wentylacji Mechanicznej i Klimatyzacji skala 1:50 2

Rzut 1 Piętra - Instalacja Wentylacji Mechanicznej i Klimatyzacji skala 1:50 3.

3 1 Zawartość opracowania W opracowaniu ujęto: PW wentylacji mechanicznej i klimatyzacji. 2 Wentylacja mechaniczna i klimatyzacja W budynku pomieszczenia nie obsługiwane przez wentylację grawitacyjną wyposażono w wentylację mechaniczną nawiewno-wywiewną, wywiewną lub klimatyzację przewodową. Centrale wentylacyjne i klimatyzacyjne obsługujące sale operacyjne i pomieszczenia przyległe umieszczono na dachu budynku, centrale obsługujące pomieszczenia na parterze umieszczone w przestrzeni międzystropowej podobnie jak wentylatory wyciągowe (za wyjątkiem ściennych wentylatorów łazienkowych ). 2.1 Wentylacja Wentylacja Grawitacyjna We wszystkich pomieszczeniach nie wyposażonych w wentylację mechaniczną lub klimatyzację przewidziano wentylację grawitacyjną Wentylacja Mechaniczna Parter Na parterze przewidziano wentylację mechaniczną nawiewno-wywiewną w pomieszczeniach sterylizatorni oraz poczekalni pacjentów. Pomieszczenia sterylizatorni obsługiwane są przez centralę nawiewną znajdującą się w przestrzeni między stropowej, powietrze czerpane jest poprzez czerpnię ścienną. Każde pomieszczenie sterylizatorni posiada oddzielny wyciąg realizowany przez wentylator kanałowy umieszczony w przestrzeni między stropowej, powietrze wywiewne jest przez wyrzutnię dachową. Pomieszczenie poczekalni obsługiwane są przez centralę nawewno-wywiewną, powietrze czerpane jest przez czerpnię ścienną, a wyrzucane przez wyrzutnię dachową. 2.2 Klimatyzacja Piętro 1 Na piętrze 1 przewidziano klimatyzację nawiewno-wywiewną w pomieszczeniach: - Sal operacyjnych z pomieszczeniami przygotowania - Sterylizatorni - Szatni 3

4 Powietrze czerpane jest przez czerpnię ścienną umieszczoną na dachu, dalej uzdatniane w centrali wentylacyjnej i siecią kanałów przesyłane do pomieszczeń. Powietrze zużyte wyrzucane jest przez wyrzutnie dachową. W salach operacyjnych nawiew powietrza realizowany jest przez nawiewniki sufitowe z filtrem kl. EU13 w wyciąg przez kratki z łapaczami ligniny z rozdziałem 80% powietrza wyciąganego przy podłodze, a 20% pod stropem. Strona sterylna sterylizatorni posiada oddzielny wyciąg realizowany przez wentylator kanałowy umieszczony w przestrzeni międzystropowej, strona czysta, pomieszczenie mycia i segregacji i korytarz brudny posiadają oddzielny wyciąg realizowany przez wentylator kanałowy umieszczony w przestrzeni międzystropowej. Piętro 2 Na piętrze 2 przewidziano klimatyzację nawiewno-wywiewną w pomieszczeniach: - Sal operacyjnych z pomieszczeniami przygotowania - Sterylizatorni - Szatni Powietrze czerpane jest przez czerpnię ścienną umieszczoną na dachu, dalej uzdatniane w centrali wentylacyjnej i siecią kanałów przesyłane do pomieszczeń. Powietrze zużyte wyrzucane jest przez wyrzutnie dachową. W salach operacyjnych nawiew powietrza realizowany jest przez nawiewniki sufitowe z filtrem kl. EU13 w wyciąg przez kratki z łapaczami ligniny z rozdziałem 80% powietrza wyciąganego przy podłodze, a 20% pod stropem. Strona sterylna sterylizatorni posiada oddzielny wyciąg realizowany przez wentylator kanałowy umieszczony w przestrzeni międzystropowej, strona czysta, pomieszczenie mycia i segregacji i korytarz brudny posiadają oddzielny wyciąg realizowany przez wentylator kanałowy umieszczony w przestrzeni międzystropowej. 2.3 Założenia Dla Instalacji Wentylacji I Klimatyzacji a) parametry obliczeniowe powietrza zewnętrznego: wg. PN-76/B b) parametry obliczeniowe powietrza wewnętrznego w pomieszczeniach klimatyzowanych: wg. PN-78/B W salach operacyjnych: tw=18-25 o C, φ=45-55% c) Dla obsługi pomieszczeń przyjęto centrale wentylacyjne i wentylatory w wykonaniu standardowym (prod. np. VTS Clima, Systemair). d) W salach operacyjnych, przygotowania pacjenta, sterylizatorniach nawiew powietrza poprzez nawiewniki sufitowe z wkładem filtracyjnym EU13. e) Wywiew powietrza z pomieszczeń sterylnych poprzez kratki z siatką do łapania lignin. f) Zastosowany odzysk ciepła: W centralach klimatyzacyjnych zastosowano odzysk ciepła w wymiennikach krzyżowych W centrali wentylacyjnej zastosowano odzysk ciepła w wymienniku krzyżowym g) Filtracja powietrza: 4

EU13 w wyciąg przez kratki z łapaczami ligniny z rozdziałem 80% powietrza wyciąganego przy podłodze, a 20% pod stropem.

5 Wszystkie zespoły nawiewne wyposażone są w co najmniej filtry wstępne klasy EU4. Dla zespołów obsługujących pomieszczenia techniczne i ogólnie dostępne (jak np. szatnie) jest to ostateczny stopień filtracji. Dla pomieszczeń sterylnych przewidziano nawiew powietrza poprzez filtry EU13. h) Zasilanie instalacji w ciepło: Źródłem ciepła dla nagrzewnic wstępnych jest węzeł cieplny. Czynnik grzewczy woda o parametrach stałych 80/55 o C. i) Zasilanie instalacji w chłód: Centrale klimatyzacyjne będą posiadać chłodnice z bezpośrednim odparowaniem i skraplaczem zewnętrznym. j) Centrala o regulowanej wydajności w sposób dwustopniowy. k) Centrale klimatyzacyjne o płynnie regulowanej wydajności l) Przewiduje się układ automatycznej regulacji i sterowania (ujęty w części ofercie załączonej do projektu). Układ automatyki będzie zapewniać: Pomiar i regulację temperatury powietrza w pomieszczeniu Pomiar i sygnalizację poziomu zabrudzenia filtrów lub dostosowanie wydajności zespołu do zmiennych oporów przepływu. Zabezpieczenie nagrzewnic przed zamarznięciem Zabezpieczenie przed pracą instalacji bez przepływu powietrza Sterowanie pracą klap p.poż. (z systemu sygnalizacji pożarowej). Sterowanie wydajnością zespołów poprzez wyłączniki miejscowe lub zegarowe. m) Urządzenia, układy i parametry pracy instalacji wentylacji mechanicznej i klimatyzacji zaprojektowane zostały w sposób ograniczający poziom hałasu w pomieszczeniach, drgań oraz wpływu na otoczenie do poziomu określonego stosownymi normami. Wykaz pomieszczeń wentylowanych wraz z zapotrzebowaniem energetycznym instalacji wentylacji i klimatyzacji oraz rodzajem zastosowanej filtracji powietrza ujęto w formie tabelarycznej. 2.4 Materiały i urządzenia Kanały wentylacyjne Kanały wentylacyjne prostokątne typ A/I z blachy stalowej ocynkowanej wg. BN- 70/ , łączone na szczelne nasuwki lub nakładki uszczelnione gumą. Kanały w klasie szczelności A wg. PN-B Kanały wentylacyjne okrągłe typ Spiro z blachy stalowej ocynkowanej (klasa szczelności A) wg. BN-70/ , łączone na szczelne nasuwki lub nakładki uszczelnione gumą. Przewody elastyczne aluminiowe tłumiące typ Tubeflex. Kanały wentylacyjne izolowane zgodnie z oznaczeniem w specyfikacji elementów. Kanały klimatyzacyjne powinny być mocowane do ścian i stropów przy pomocy systemowych, fabrycznych, wieszaków i uchwytów, zawierających zabezpieczenia przed przenoszeniem drgań instalacji na ustrój budowlany. 5

h) Zasilanie instalacji w ciepło: Źródłem ciepła dla nagrzewnic wstępnych jest węzeł cieplny. Czynnik grzewczy woda o parametrach stałych 80/55 o C.

6 Izolacja termiczna: wełną mineralną o 30 mm i 50mm pod płaszczem z folii aluminiowej. Izolacja ppoż. o odporności ogniowej 120 min wykonana z wełny mineralnej CONLIT 150 grubości 70 mm (kanały pionowe) i 90 mm (kanały poziome) z płaszczem aluminiowym prod. ROCKWOOL. Uwaga: izolacja przeciwpożarowa kanałów musi być wykonana ściśle według wymagań technologii opracowanej przez ROCKWOOL, Kształtki wentylacyjne : Kolana wentylacyjne blaszane typ A/I wg. BN-70/ (dla A>=200 mm z kierownicami). Nawiewniki Zawory nawiewne/wywiewne typ LS/LF prod. GRYFIT ul. Chmielewskiego Szczecin tel. (091) fax. (091) Kratki nawiewne/wywiewne ASD prod GRYFIT j.w. Anemostaty nawiewne/wywiewne typ RKI prod. LINDAB Kratki wywiewne przeciwligninowe typ OPKW prod. Clima Tech Sp. z o. o. ul. Mazowiecka 17, Wrocław tel. (071) , Nawiewnk sufitowy z filtrem absolutnym F646V1B prod TROX ul. Techniczna 2, Piaseczno, tel. (022) , fax (022) Wentylatory W centralach nawiewnych prod. VTS Clima wg specyfikacji producenta Wentylator wyciągowy, ścienny typ BF prod. prod. SYSTEMAIR S.A. Al. Krakowska 169 Łazy k/warszawy, Wólka Kosowska, tel (022) , fax (022) Wentylatory nawiewne/wyciągowe kanałowe prod. SYSTEMAIR j.w. Filtry powietrza W centralach nawiewnych filtry wg. specyfikacji Producenta. W nawiewnikach wkłady filtracyjne H13 (EU13) wg. specyfikacji producenta TROX. Nagrzewnice powietrza Wodne w centralach prod. VTS Clima wg specyfikacji producenta. Nagrzewnice elektryczne kanałowe CB i RB prod. SYSTEMAIR 6

Uwaga: izolacja przeciwpożarowa kanałów musi być wykonana ściśle według wymagań technologii opracowanej przez ROCKWOOL, Kształtki wentylacyjne : Kolana wentylacyjne blaszane typ A/I wg.

7 Przepustnice regulacyjne wielopłaszczyznowe prod. INSTAL Warszawa S.A. ul. Siennicka 29, Warszawa, tel. (022) , fax (022) regulacyjne jednopłaszczyznowe do kanałów prostokątnych i okrągłych typ A i B prod. INSTAL j.w. regulatory stałego wydatku typ RN i EN prod. TROX j.w. Tłumiki hałasu okrągłe typ TO/A i TO/B prod. INSTAL j.w. prostokątne typ TP prod. INSTAL j.w. Centrale wentylacyjne nawiewna prod. VTS Clima wg załączonej specyfikacji producenta 2.5 Montaż Instalację montować zgodnie z częścią rysunkową. Montaż nawiewników i kratek wentylacyjnych dostosować do kształtu stropu podwieszonego lub obudowy architektonicznej. Wykonanie prefabrykacji kształtek przyłączeniowych do urządzeń wentylacyjnych wykonać po sprawdzeniu wymiarów połączeń w dostarczonych urządzeniach. Po zakończeniu montażu należy przeprowadzić regulację wydajności wszystkich zespołów wentylacyjnych przy maksymalnej ich wydajności (na wyższym biegu). Instalację należy wykonać zgodnie z "Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych" tom II r.13. Projektant: Tomasz Dworak St-341/84 Weryfikacja Mirosław Ehlert St-653/74 7

INSTAL j.w. prostokątne typ TP prod. INSTAL j.w. Centrale wentylacyjne nawiewna prod. VTS Clima wg załączonej specyfikacji producenta 2.5 Montaż Instalację montować zgodnie z częścią rysunkową.
