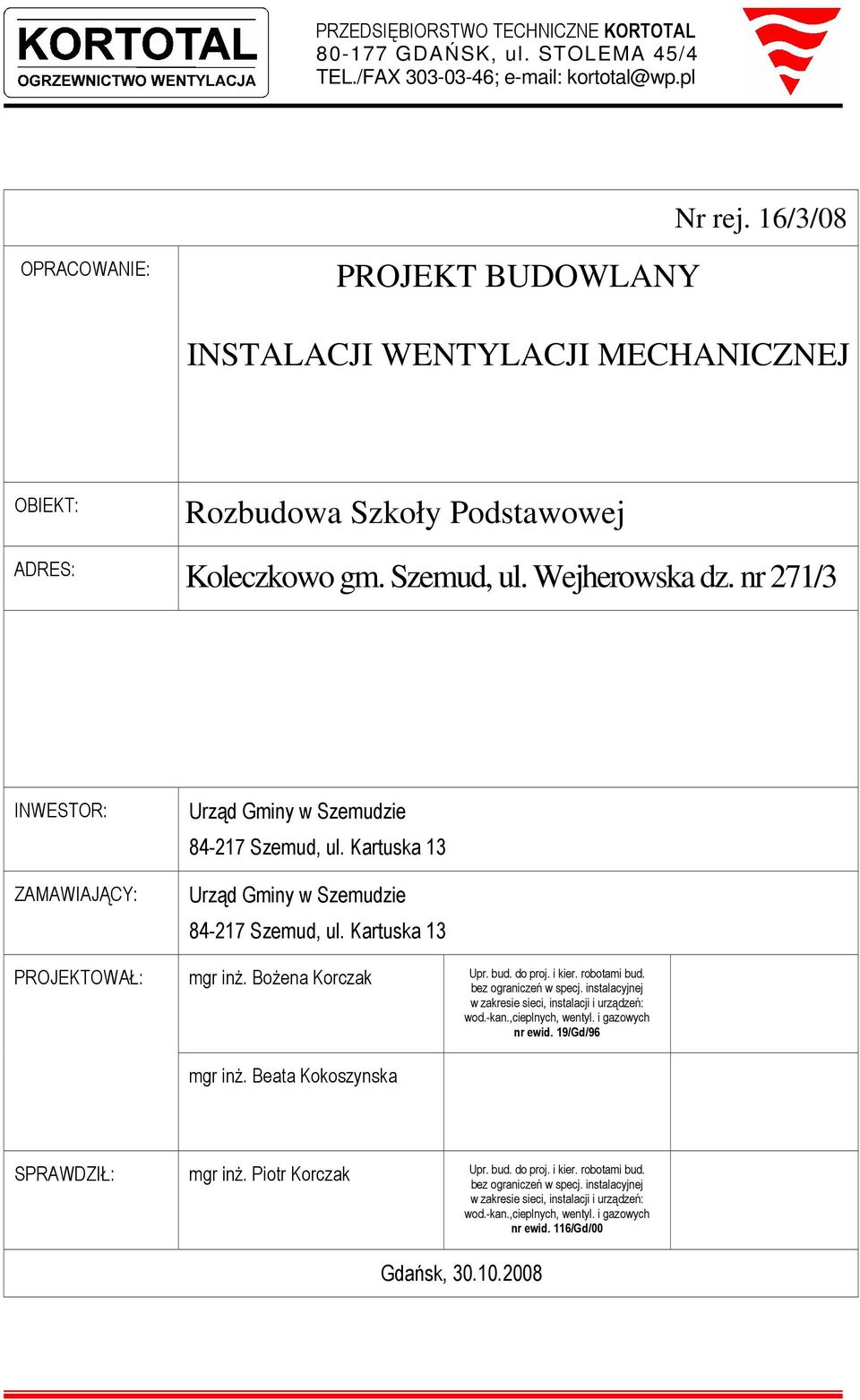

1 PRZEDSIĘBIORSTWO TECHNICZNE KORTOTAL GDAŃSK, ul. STOLEMA 45/4 TEL./FAX ; Nr rej. 16/3/08 OPRACOWANIE: PROJEKT BUDOWLANY INSTALACJI WENTYLACJI MECHANICZNEJ OBIEKT: Rozbudowa Szkoły Podstawowej ADRES: Koleczkowo gm. Szemud, ul. Wejherowska dz. nr 271/3 INWESTOR: ZAMAWIAJĄCY: PROJEKTOWAŁ: Urząd Gminy w Szemudzie Szemud, ul. Kartuska 13 Urząd Gminy w Szemudzie Szemud, ul. Kartuska 13 mgr inŝ. BoŜena Korczak mgr inŝ. Beata Kokoszynska Upr. bud. do proj. i kier. robotami bud. bez ograniczeń w specj. instalacyjnej w zakresie sieci, instalacji i urządzeń: wod.-kan.,cieplnych, wentyl. i gazowych nr ewid. 19/Gd/96 SPRAWDZIŁ: mgr inŝ. Piotr Korczak Upr. bud. do proj. i kier. robotami bud. bez ograniczeń w specj. instalacyjnej w zakresie sieci, instalacji i urządzeń: wod.-kan.,cieplnych, wentyl. i gazowych nr ewid. 116/Gd/00 Gdańsk,

2

3

4

5

6

7

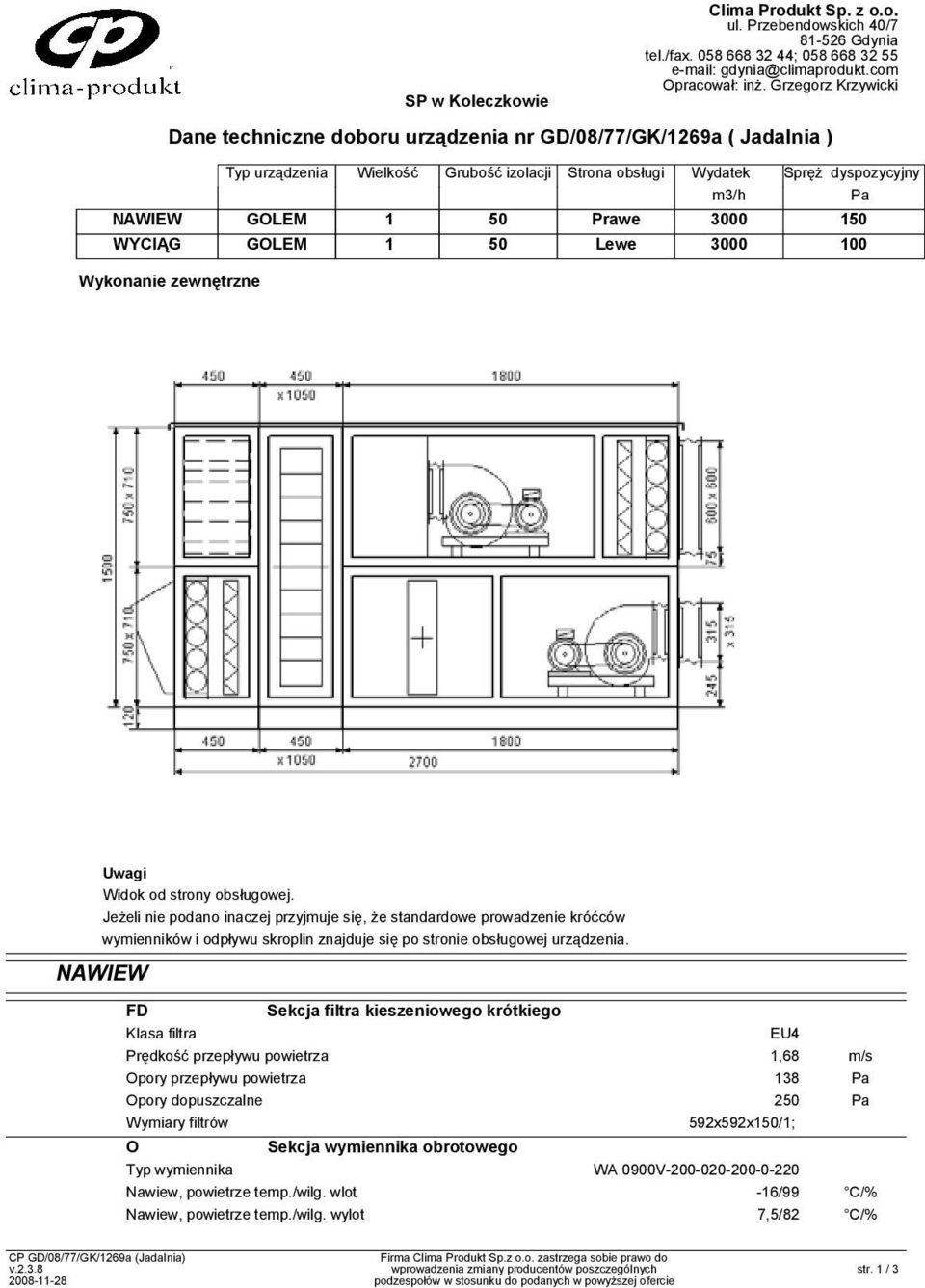

8 SP w Koleczkowie Clima Produkt Sp. z o.o. ul. Przebendowskich 40/ Gdynia tel./fax ; gdynia@climaprodukt.com Opracował: inż. Grzegorz Krzywicki Dane techniczne doboru urządzenia nr GD/08/77/GK/1269a ( Jadalnia ) Typ urządzenia Wielkość Grubość izolacji Strona obsługi Wydatek Spręż dyspozycyjny m3/h Pa NAWIEW GOLEM 1 50 Prawe WYCIĄG GOLEM 1 50 Lewe Wykonanie zewnętrzne Uwagi Widok od strony obsługowej. Jeżeli nie podano inaczej przyjmuje się, że standardowe prowadzenie króćców wymienników i odpływu skroplin znajduje się po stronie obsługowej urządzenia. NAWIEW FD Sekcja filtra kieszeniowego krótkiego Klasa filtra EU4 Prędkość przepływu powietrza 1,68 m/s Opory przepływu powietrza 138 Pa Opory dopuszczalne 250 Pa Wymiary filtrów 592x592x150/1; O Sekcja wymiennika obrotowego Typ wymiennika WA 0900V Nawiew, powietrze temp./wilg. wlot -16/99 C/% Nawiew, powietrze temp./wilg. wylot 7,5/82 C/% CP GD/08/77/GK/1269a (Jadalnia) Firma Clima Produkt Sp.z o.o. zastrzega sobie prawo do v wprowadzenia zmiany producentów poszczególnych str. 1 / podzespołów w stosunku do podanych w powyższej ofercie

9 WYCIĄG Nawiew, opory przepływu powietrza 105 Pa Nawiew, sprawność 65,3 % Wyciąg, powietrze temp./wilg. wlot 20/50 C/% Wyciąg, powietrze temp./wilg. wylot -6,8/100 C/% Wyciąg, opory przepływu powietrza 114 Pa Wyciąg, sprawność 74,5 % Moc wymiennika 38,8 kw HW Sekcja nagrzewnicy wodnej Typ wymiennika 6.30.CU.10.AL W.X.X R 3/4" L Powietrze temp./wilg. wlot 7,5/82 C/% Powietrze temp./wilg. wylot 20/36 C/% Opory przepływu powietrza 45 Pa Prędkość przepływu powietrza 3 m/s Moc wymiennika 12,7 kw Czynnik Woda Zawartość czynnika 0 % Temp. czynnika wlot 80 C Temp. czynnika wylot 60 C Opory przepływu czynnika 0,71 kpa Przepływ czynnika 0,55 m3/h Średnica kolektorów R 3/4" L Pojemność wymiennika 3 l WK Sekcja wentylatorowa Typ wentylatora GXLF Pobór mocy 0,7 kw Obroty wentylatora /min Ciśnienie statyczne 438 Pa Spręż całkowity 506 Pa Sprawność wentylatora 61,8 % Moc akustyczna 78 db(a) Prędkość przepływu powietrza 10,6 m/s Opory przepływu powietrza 0 Pa Typ silnika Sh 90S-4 Moc znamionowa silnika 1,1 kw Natężenie i napięcie prądu 2,6/400 A/V Obroty silnika /min Koło silnika SPZ-95x2/ Koło wentylatora SPZ-85x2/ Pasek klinowy SPZ-1000 FD Sekcja filtra kieszeniowego krótkiego Klasa filtra EU4 Prędkość przepływu powietrza 1,68 m/s Opory przepływu powietrza 138 Pa Opory dopuszczalne 250 Pa Wymiary filtrów 592x592x150/1; WL Sekcja wentylatorowa Typ wentylatora GXLF Pobór mocy 0,7 kw Obroty wentylatora /min Ciśnienie statyczne 352 Pa Spręż całkowity 488 Pa Sprawność wentylatora 61,6 % CP GD/08/77/GK/1269a (Jadalnia) Firma Clima Produkt Sp.z o.o. zastrzega sobie prawo do v wprowadzenia zmiany producentów poszczególnych str. 2 / podzespołów w stosunku do podanych w powyższej ofercie

10 Moc akustyczna 78 db(a) Prędkość przepływu powietrza 10,6 m/s Opory przepływu powietrza 0 Pa Typ silnika Sh 90S-4 Moc znamionowa silnika 1,1 kw Natężenie i napięcie prądu 2,6/400 A/V Obroty silnika /min Koło silnika SPZ-85x2/ Koło wentylatora SPZ-85x2/ Pasek klinowy SPZ-1000 Rozkład poziomu mocy akustycznej Częstotliwość Hz Suma nawiew - wlot db(a) nawiew - wylot db(a) nawiew - otoczenie db(a) wyciąg - wlot db(a) wyciąg - wylot db(a) wyciąg - otoczenie db(a) Wymiary i ciężar szerokość [mm] wysokość [mm] długość [mm] masa [kg] (szacunkowa) NAWIEW WYCIĄG CP GD/08/77/GK/1269a (Jadalnia) Firma Clima Produkt Sp.z o.o. zastrzega sobie prawo do v wprowadzenia zmiany producentów poszczególnych str. 3 / podzespołów w stosunku do podanych w powyższej ofercie

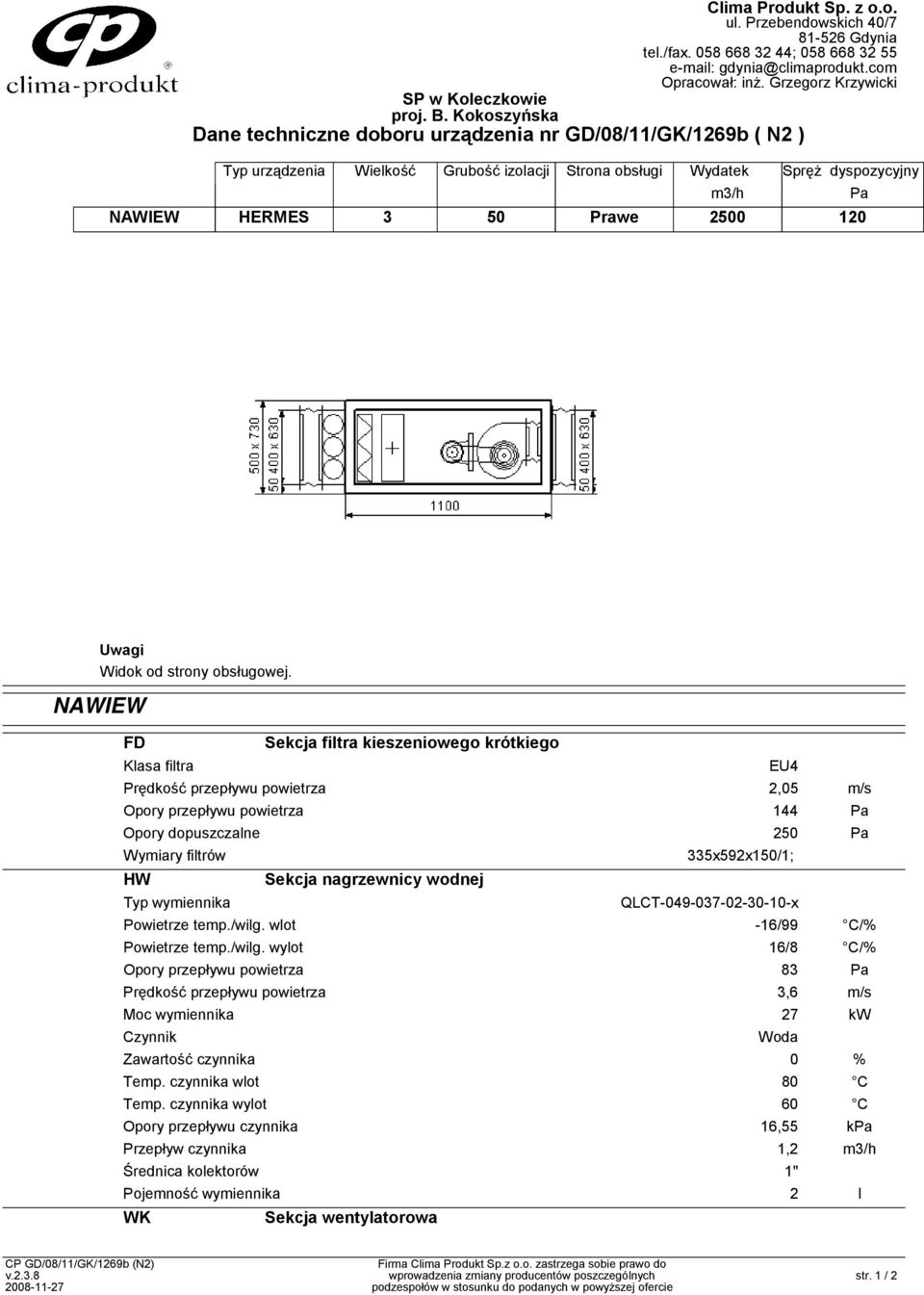

11 Clima Produkt Sp. z o.o. ul. Przebendowskich 40/ Gdynia tel./fax ; gdynia@climaprodukt.com Opracował: inż. Grzegorz Krzywicki SP w Koleczkowie proj. B. Kokoszyńska Dane techniczne doboru urządzenia nr GD/08/11/GK/1269b ( N2 ) Typ urządzenia Wielkość Grubość izolacji Strona obsługi Wydatek Spręż dyspozycyjny m3/h Pa NAWIEW HERMES 3 50 Prawe Uwagi Widok od strony obsługowej. NAWIEW FD Sekcja filtra kieszeniowego krótkiego Klasa filtra EU4 Prędkość przepływu powietrza 2,05 m/s Opory przepływu powietrza 144 Pa Opory dopuszczalne 250 Pa Wymiary filtrów 335x592x150/1; HW Sekcja nagrzewnicy wodnej Typ wymiennika QLCT x Powietrze temp./wilg. wlot -16/99 C/% Powietrze temp./wilg. wylot 16/8 C/% Opory przepływu powietrza 83 Pa Prędkość przepływu powietrza 3,6 m/s Moc wymiennika 27 kw Czynnik Woda Zawartość czynnika 0 % Temp. czynnika wlot 80 C Temp. czynnika wylot 60 C Opory przepływu czynnika 16,55 kpa Przepływ czynnika 1,2 m3/h Średnica kolektorów 1" Pojemność wymiennika 2 l WK Sekcja wentylatorowa CP GD/08/11/GK/1269b (N2) Firma Clima Produkt Sp.z o.o. zastrzega sobie prawo do v wprowadzenia zmiany producentów poszczególnych str. 1 / podzespołów w stosunku do podanych w powyższej ofercie

12 Typ wentylatora GXLF Pobór mocy 0,6 kw Obroty wentylatora /min Ciśnienie statyczne 347 Pa Spręż całkowity 462 Pa Sprawność wentylatora 51,7 % Moc akustyczna 79 db(a) Prędkość przepływu powietrza 13,8 m/s Opory przepływu powietrza 0 Pa Typ silnika Sg 80-4B Moc znamionowa silnika 0,75 kw Natężenie i napięcie prądu 2/400 A/V Obroty silnika /min Koło silnika Koło wentylatora Pasek klinowy Rozkład poziomu mocy akustycznej Częstotliwość Hz Suma nawiew - wlot db(a) nawiew - wylot db(a) nawiew - otoczenie db(a) Wymiary i ciężar szerokość [mm] wysokość [mm] długość [mm] masa [kg] (szacunkowa) NAWIEW CP GD/08/11/GK/1269b (N2) Firma Clima Produkt Sp.z o.o. zastrzega sobie prawo do v wprowadzenia zmiany producentów poszczególnych str. 2 / podzespołów w stosunku do podanych w powyższej ofercie

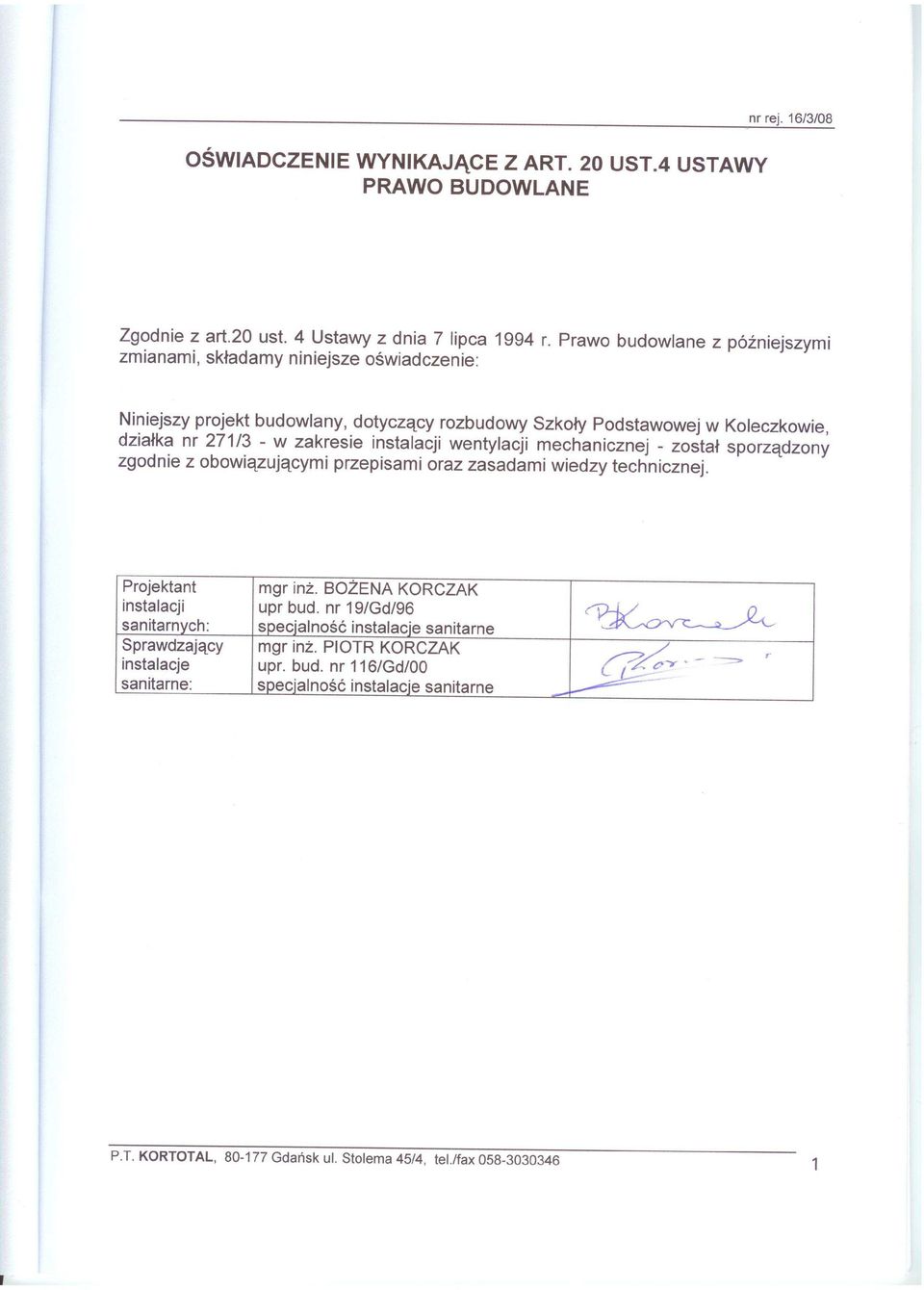

13 nr rej. 16/3/08 OŚWIADCZENIE WYNIKAJĄCE Z ART. 20 UST.4 USTAWY PRAWO BUDOWLANE Zgodnie z art.20 ust. 4 Ustawy z dnia 7 lipca 1994 r. Prawo budowlane z późniejszymi zmianami, składamy niniejsze oświadczenie: Niniejszy projekt budowlany, dotyczący rozbudowy Szkoły Podstawowej w Koleczkowie, działka nr 271/3 - w zakresie instalacji wentylacji mechanicznej - został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant instalacji sanitarnych: Sprawdzający instalacje sanitarne: mgr inŝ. BOśENA KORCZAK upr bud. nr 19/Gd/96 specjalność instalacje sanitarne mgr inŝ. PIOTR KORCZAK upr. bud. nr 116/Gd/00 specjalność instalacje sanitarne P.T. KORTOTAL, Gdańsk ul. Stolema 45/4, tel./fax

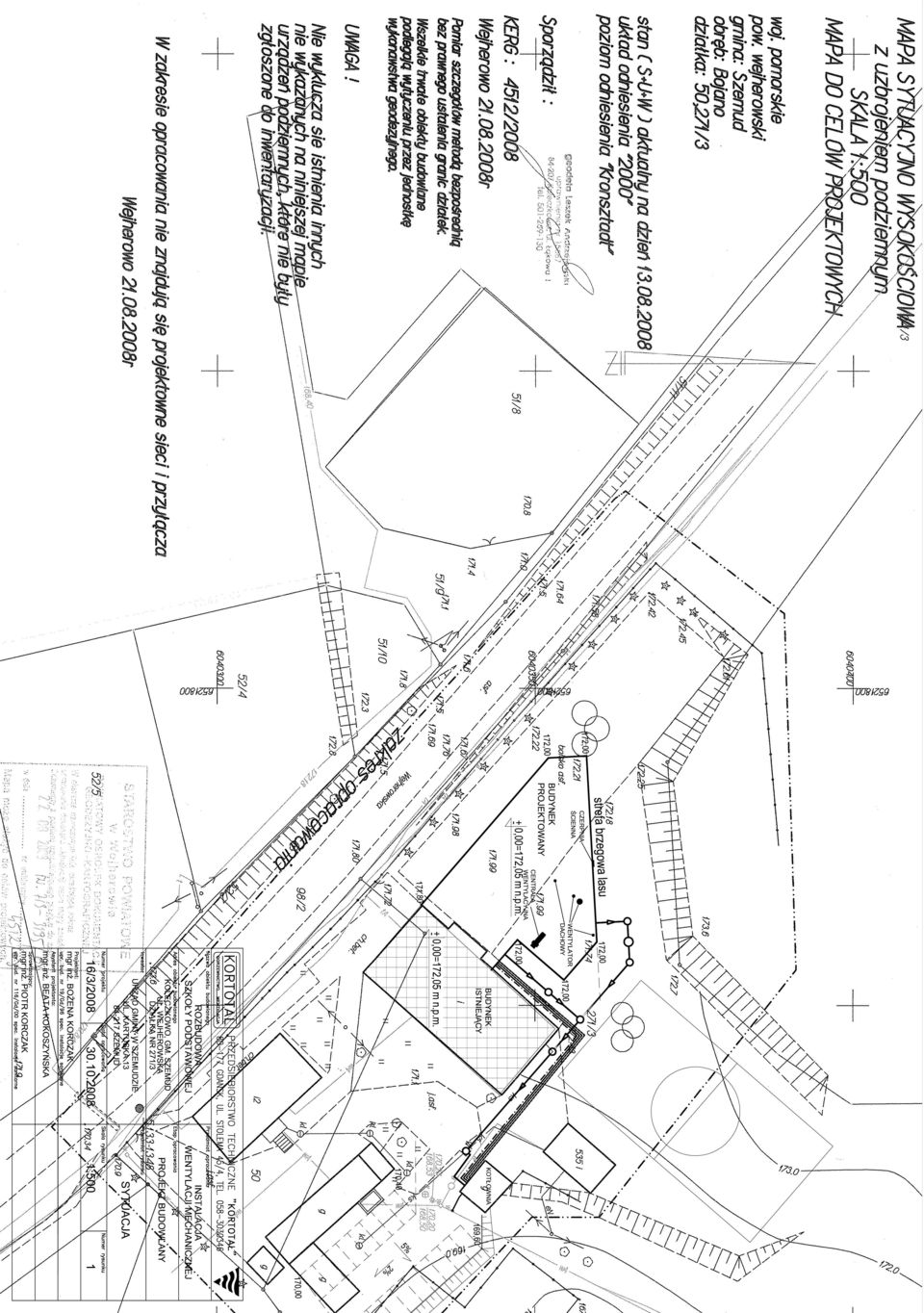

14 nr rej. 16/3/08 OPIS TECHNICZNY 1. Podstawa opracowania Podstawę opracowania stanowią: Projekt architektoniczno - budowlany rozbudowy Szkoły Podstawowej w Koleczkowie, dz. nr 271/3 i 50 przy ul. Wejherowskiej, gmina Szemud, powiat wejherowski, opracowanie mgr. arch Izabela Wegner; Projekt technologii stołówki w Szkole Podstawowej, opracowanie mgr. inŝ Wanda Łapińska; aktualne Polskie Normy i przepisy; katalogi producentów materiałów i urządzeń; 2. Zakres opracowania Opracowanie obejmuje projekt budowlany instalacji wentylacji mechanicznej w wybranych pomieszczeniach dla projektowanej rozbudowy Szkoły Podstawowej w Koleczkowie, działka nr 271/3. 3. Charakterystyka obiektu Na terenie przedmiotowej działki znajduje się budynek Szkoły Podstawowej, budynek kotłowni oraz obiekty gospodarcze. Projektowana jest rozbudowa istniejącej Szkoły Podstawowej o przylegający budynek częściowo jedno i dwukondygnacyjny. Na parterze znajdować się będą sale lekcyjne, szatnia, portiernia, jadalnia, kuchnia wraz z zapleczem oraz sanitariaty. Na poddaszu przewiduje się pokoje noclegowe do ewentualnego wykorzystania w celach rekreacyjnych w czasie wakacji. 6. Instalacja wentylacji mechanicznej Bilans powietrza na potrzeby wentylacji mechanicznej dla poszczególnych pomieszczeń: Nazwa pomieszczenia Powierzchnia [m 2 ] Wysokość [m] Kubatura [m 3 ] Nawiew [m 3 /h] Wywiew [m 3 /h] Krotność wymian [1/h] Uwagi jadalnia 119,84 3, NW1 kuchnia 32,72 3, n/30w N2/ W2,W3 P.T. KORTOTAL, Gdańsk ul. Stolema 45/4, tel./fax

15 nr rej. 16/3/08 zmywalnia 4,80 3, ,7w W5 obieralnia brudna 9,12 3, ,5w W4 Opis przyjętych rozwiązań: Ze względu na podział pomieszczeń przyjęto następujące zespoły wentylacyjne: - N1W1: zespół nawiewny obsługujący jadalnię; - N2: zespół nawiewny obsługujący kuchnię; - W2 i W3: zespoły wywiewne obsługujący kuchnię; - W4: zespół wywiewny obsługujący pomieszczenie obieralni brudnej; - W5: zespół wywiewny obsługujący pomieszczenie zmywalni. Dodatkowo w pomieszczeniach sanitarnych oraz pomieszczeniu socjalnym zaplecza kuchennego i magazynie projektuje się wspomaganie mechaniczne wentylacji naturalnej. Dobór urządzeń: - N1W1: projektuję się dachową centralę wentylacyjną nawiewno - wywiewną typu GOLEM 1 prod. Clima Produkt. Urządzenie wyposaŝone jest w filtr klasy EU4, wymiennik obrotowy do odzysku ciepła wentylacyjnego oraz nagrzewnicę wodną o mocy 12,7 kw. Temperatura powietrza nawiewanego w okresie grzewczym 20 C. Cen tralę naleŝy zamontować na dachu budynku nad jadalnią w miejscu wskazanym na rysunkach. Pobór świeŝego powietrza oraz usuwanie zuŝytego odbywać się będzie za pomocą czerpni oraz wyrzutni będących wyposaŝeniem centrali, umieszczonych w sposób zapewniający rozdział powietrza czerpanego i usuwanego. ŚwieŜe powietrze rozprowadzane będzie siecią kanałów stalowych ocynkowanych o przekroju prostokątnym typu A/I oraz kanałów stalowych ocynkowanych o przekroju okrągłym typu spiro, przy pomocy anemostatów nawiewnych ze skrzynkami rozpręŝnymi wyposaŝonymi w przepustnice regulacyjne. Wywiew powietrza odbywać się będzie siecią kanałów stalowych ocynkowanych o przekroju prostokątnym typu A/I przy pomocy kratek wywiewnych wyposaŝonych w przepustnice regulacyjne. Odcinek instalacji nawiewnej oraz wywiewnej prowadzony na dachu naleŝy zaizolować termicznie płytą z pianki kauczukowej K-flex oraz obudować płaszczem z blachy stalowej. P.T. KORTOTAL, Gdańsk ul. Stolema 45/4, tel./fax

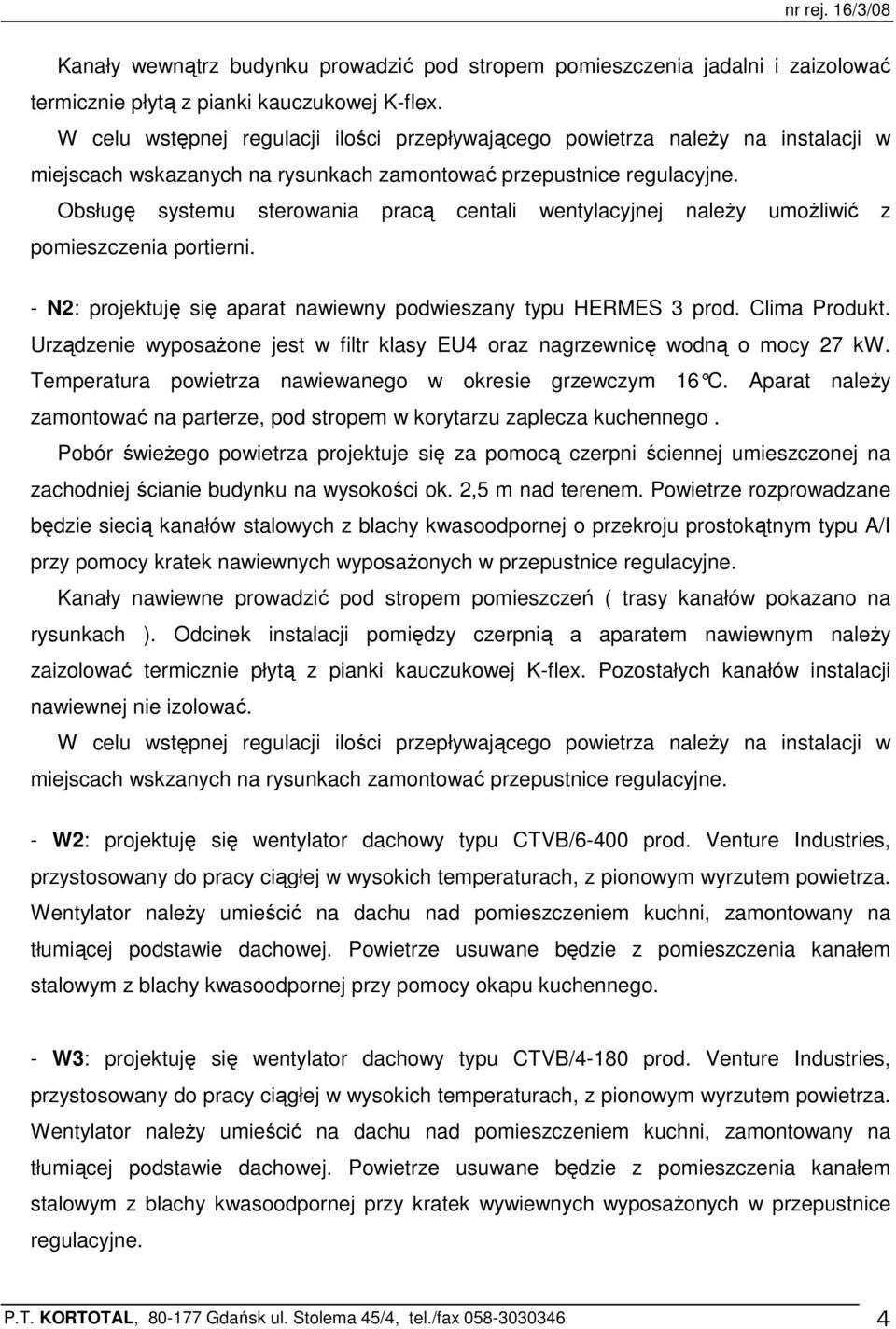

16 nr rej. 16/3/08 Kanały wewnątrz budynku prowadzić pod stropem pomieszczenia jadalni i zaizolować termicznie płytą z pianki kauczukowej K-flex. W celu wstępnej regulacji ilości przepływającego powietrza naleŝy na instalacji w miejscach wskazanych na rysunkach zamontować przepustnice regulacyjne. Obsługę systemu sterowania pracą centali wentylacyjnej naleŝy umoŝliwić z pomieszczenia portierni. - N2: projektuję się aparat nawiewny podwieszany typu HERMES 3 prod. Clima Produkt. Urządzenie wyposaŝone jest w filtr klasy EU4 oraz nagrzewnicę wodną o mocy 27 kw. Temperatura powietrza nawiewanego w okresie grzewczym 16 C. Aparat naleŝy zamontować na parterze, pod stropem w korytarzu zaplecza kuchennego. Pobór świeŝego powietrza projektuje się za pomocą czerpni ściennej umieszczonej na zachodniej ścianie budynku na wysokości ok. 2,5 m nad terenem. Powietrze rozprowadzane będzie siecią kanałów stalowych z blachy kwasoodpornej o przekroju prostokątnym typu A/I przy pomocy kratek nawiewnych wyposaŝonych w przepustnice regulacyjne. Kanały nawiewne prowadzić pod stropem pomieszczeń ( trasy kanałów pokazano na rysunkach ). Odcinek instalacji pomiędzy czerpnią a aparatem nawiewnym naleŝy zaizolować termicznie płytą z pianki kauczukowej K-flex. Pozostałych kanałów instalacji nawiewnej nie izolować. W celu wstępnej regulacji ilości przepływającego powietrza naleŝy na instalacji w miejscach wskzanych na rysunkach zamontować przepustnice regulacyjne. - W2: projektuję się wentylator dachowy typu CTVB/6-400 prod. Venture Industries, przystosowany do pracy ciągłej w wysokich temperaturach, z pionowym wyrzutem powietrza. Wentylator naleŝy umieścić na dachu nad pomieszczeniem kuchni, zamontowany na tłumiącej podstawie dachowej. Powietrze usuwane będzie z pomieszczenia kanałem stalowym z blachy kwasoodpornej przy pomocy okapu kuchennego. - W3: projektuję się wentylator dachowy typu CTVB/4-180 prod. Venture Industries, przystosowany do pracy ciągłej w wysokich temperaturach, z pionowym wyrzutem powietrza. Wentylator naleŝy umieścić na dachu nad pomieszczeniem kuchni, zamontowany na tłumiącej podstawie dachowej. Powietrze usuwane będzie z pomieszczenia kanałem stalowym z blachy kwasoodpornej przy kratek wywiewnych wyposaŝonych w przepustnice regulacyjne. P.T. KORTOTAL, Gdańsk ul. Stolema 45/4, tel./fax

17 nr rej. 16/3/08 NaleŜy wykonać system sterowania aparatem nawiewnym N2 oraz wentylatorami dachowymi W2 i W3 zapewniając jednoczesność pracy obu układów wentylacyjnych. Obsługę układu sterowania umoŝliwić z pomieszczenia socjalnego zaplecza kuchni. - W4: projektuję się wentylator dachowy typu RF/4-125 prod. Venture Industries. Wentylator naleŝy umieścić na dachu nad obsługiwanym pomieszczeniem, zamontowany na podstawie dachowej. Powietrze usuwane będzie z pomieszczenia przy pomocy anemostatu wywiewnego. Nawiew powietrza do pomieszczenia projektuje się przy pomocy kratki kontaktowej np. typu KK prod. Ciecholewski - Wentylacje zamontowanej w ścianie pomiędzy kuchnią a pomieszczeniem obieralni w miejscu wskazanym na rysunku. - W5: projektuję się wentylator dachowy typu RF/4-125 prod. Venture Industries. Wentylator naleŝy umieścić na dachu nad obsługiwanym pomieszczeniem, zamontowany na podstawie dachowej. Powietrze usuwane będzie z pomieszczenia przy pomocy anemostatu wywiewnego. Nawiew powietrza do pomieszczenia projektuje się przy pomocy kratki kontaktowej np. typu KK prod. Ciecholewski - Wentylacje, zamontowanej w ścianie pomiędzy kuchnią a pomieszczeniem zmywalni w miejscu wskazanym na rysunku. Wszystkie wentylatory dachowe naleŝy wyposaŝyć w regulatory prędkości obrotowej z moŝliwością płynnej regulacji. Projektuje się wspomaganie wentylacji grawitacyjnej za pomocą wentylatorów typu łazienkowego typu EDM prod. Venture Industries: - w pomieszczeniach sanitarnych: wc chłopców i wc dziewcząt załączanie wentylatorów na czujnik ruchu - w pomieszczeniu socjalnym oraz magazynie załączanie sprzęŝone z oświetleniem, Wyłączanie wentylatorów z opóźnieniem czasowym. W celu zbilansowania powietrza wentylacyjnego w dolnej części drzwi do pomieszczeń w których będą zastosowane wentylatory łazienkowe naleŝy zamontować kratki przepływowe. P.T. KORTOTAL, Gdańsk ul. Stolema 45/4, tel./fax

18 nr rej. 16/3/08 6. Uwagi końcowe Wszystkie prace naleŝy wykonać zgodnie z obowiązującymi przepisami i wytycznymi producentów zastosowanych urządzeń i materiałów. Opracowana dokumentacja jest projektem budowlanym, obrazującym przyjęte rozwiązania poszczególnych układów instalacyjnych. Rozwiązania szczegółówe dotyczące instalacji wentylacji zostaną przedstawione na etapie wykonawczym opracowania. Dopuszcza się zastosowanie urządzeń i materiałów innych producentów niŝ przewidziane w niniejszym opracowaniu pod warunkiem niepogorszenia parametrów eksploatacyjnych i wyraŝeniu zgody przez projektanta instalacji. Wszystkie zastosowane materiały i urządzenia powinny być dopuszczone do obrotu na terenie RP i powinny posiadać świadectwo dopuszczenia do stosowania w budownictwie. P.T. KORTOTAL, Gdańsk ul. Stolema 45/4, tel./fax
