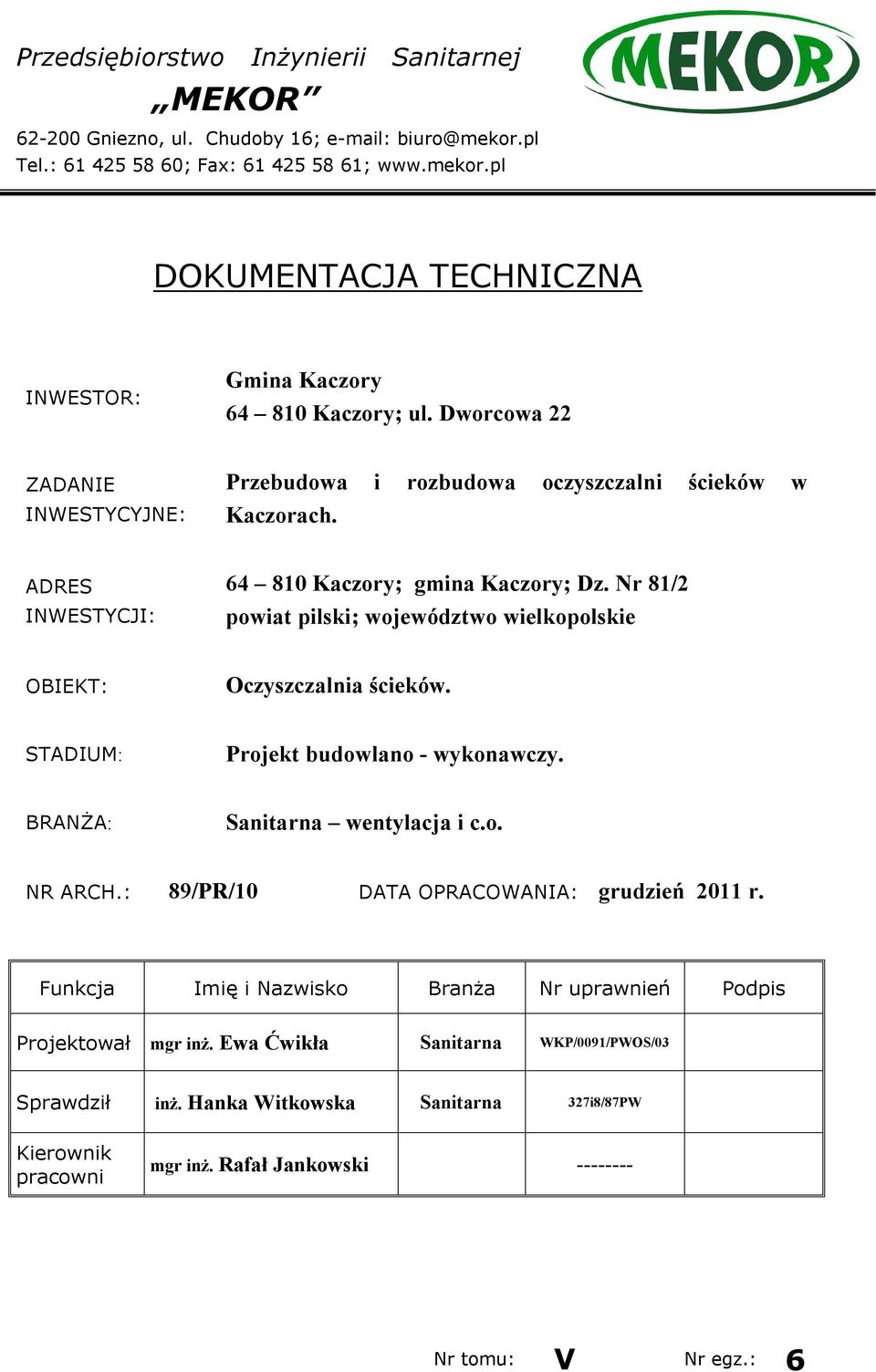

1 Przedsiębiorstwo Inżynierii Sanitarnej MEKOR Gniezno, ul. Chudoby 16; Tel.: ; Fax: ; DOKUMENTACJA TECHNICZNA INWESTOR: Gmina Kaczory Kaczory; ul. Dworcowa 22 ZADANIE INWESTYCYJNE: Przebudowa i rozbudowa oczyszczalni ścieków w Kaczorach. ADRES INWESTYCJI: Kaczory; gmina Kaczory; Dz. Nr 81/2 powiat pilski; województwo wielkopolskie OBIEKT: Oczyszczalnia ścieków. STADIUM: Projekt budowlano - wykonawczy. BRANŻA: Sanitarna wentylacja i c.o. NR ARCH.: 89/PR/10 DATA OPRACOWANIA: grudzień 2011 r. Funkcja Imię i Nazwisko Branża Nr uprawnień Podpis Projektował mgr inż. Ewa Ćwikła Sanitarna WKP/0091/PWOS/03 Sprawdził inż. Hanka Witkowska Sanitarna 327i8/87PW Kierownik pracowni mgr inż. Rafał Jankowski Nr tomu: V Nr egz.: 6

2 2 ROZDZIAŁ I BUDYNEK TECHNICZNY Zawartość teczki: 1.0. Opis techniczny inacji wentylacji mechanicznej w budynku technicznym str. nr Obliczenie zapotrzebowania ciepła dla pomieszczeń technologicznych str. nr Wytyczne branżowe str. nr 10 ROZDZIAŁ II BUDYNEK SOCJALNY 1.0. Opis techniczny inacji wentylacji str. nr Obliczenie zapotrzebowania ciepła do ogrzania pomieszczeń str. nr Wytyczne branżowe str. nr 12 Zestawienie materiałów wentylacji mechanicznej str. nr 13 Karty katalogowe str. nr 19. Wydruk obliczeń zapotrzebowania ciepła str. nr 20 Rysunki: Budynek techniczny: - Budynek techniczny rzut przyziemia - inacja wentylacji mechanicznej - rys. nr W-01 - Budynek techniczny rzut dachu - inacja wentylacji mechanicznej - rys. nr W-02 - Budynek techniczny - przekrój A-A - inacja wentylacji mechanicznej - rys. nr W-03 - Budynek techniczny - przekrój B-B, C-C - inacja wentylacji mechanicznej - rys. nr W-04

3 3 - Budynek techniczny rzut przyziemia rozmieszczenie grzejników rys. nr W-05 Budynek socjalny: - Budynek socjalny - rzut przyziemia rozmieszczenie grzejników rys. nr W-06 Oświadczenie projektanta, uprawnienia, zaświadczenia Opracowanie zawiera 35 stron, w tym 6 rysunków. str. nr 30

4 4 ROZDZIAŁ I BUDYNEK TECHNICZNY P.B-W. inacji wentylacji mechanicznej w budynku technicznym w oczyszczalni ścieków w Kaczorach. Wszystkich obliczeń dokonano na podstawie uzgodnionej technologii Opis inacji wentylacji mechanicznej. 1.1.pomieszczenie dmuchaw W pomieszczeniu dmuchaw zamontowano następujące urządzenia: - 3 dmuchawy BB 88C wydajność max Q 357 m 3 /h moc silnika N 11 kw - 1 dmuchawa BB 52C wydajność Q 247 m 3 /h moc silnika N 5,5 kw - 1 dmuchawa BB 52C wydajność Q 254 m 3 /h moc silnika N 7,5 kw Obliczenie ilości powietrza wentylacyjnego niezbędnego dla prawidłowej pracy dmuchawy: V d 3 x m 3 /h m 3 /h 1572 m 3 /h 0,44 m 3 /s Obliczenie zysków ciepła od silnika dmuchawy: Qs 860 N s [kcal/h] N moc silnika N 3 x ,5 +7,5 46,0 kw s sprawność silnika s 0,85 - wsp. wykorzystania mocy 0,80 - wsp. obciążenia 0,90 - wsp. jednoczesności 1,00 - wsp. przyswajania ciepła 0,30

5 5 Q s 860 x 46,0 0,85 x 0,8 x 0,9 x 1 x 0, kcal/h Ilość powietrza niezbędna do odprowadzenia zysków ciepła: V s x0, m 3 /h 1,13 m 3 /s co stanowi 43 W/h Sumaryczna ilość powietrza wentylacyjnego: V V s + V d 0,44 + 1,13 + 0,11 (pom. reagentów) 1,68 m 3 /s 6048 m 3 /h Wywiew dobrano 1 wentylator ścienny typu HCFB/6-630/HB o parametrach: wydajność m 3 /h moc silnika 0,51 kw/230 V regulator REB-5 wentylator o podwyższonej temperaturze pracy producent: VENTURE INDUSTRIES Wentylator podłączyć do czujnika temperatury. Wyposażyć w żaluzje PER-630 W Nawiew Inacja nawiewna uzupełniać będzie powietrze wywiewane przez wentylatory osiowe oraz zużywane przez dmuchawy. Wydajność inacji nawiewnej wynosi: V 6048 m 3 /h Należy osadzić czerpnię ścienną o powierzchni 1,2 m 2 (np. 800 x 1500 mm) z żaluzjami. Prędkość przepływającego powietrza 1,4 m/s. Wentylacja grawitacyjna W pomieszczeniu dmuchaw zaprojektowano wentylację grawitacyjną w wymiarze 2 W/h. Dobrano wywietrzak dachowy WLO o średnicy 160 mm osadzony na podstawie dachowej typu B/III.

6 pomieszczenie odwadniania osadu W pomieszczeniu odwadniania osadu i higienizacji, nie ma bezpośredniego zagrożenia wybuchem. Wentylacja mechaniczna jest wentylacją działającą w trybie awaryjnym przy ewentualnej konieczności napraw, czy dozoru pracownika oczyszczalni. Wentylatory nawiewny i wywiewny powinny być zblokowane. Włącznik przy drzwiach na zewnątrz pomieszczenia technicznego. Wentylatory powinny być sterowane czujnikami stężenia metanu i siarkowodoru. Dodatkowo, przewidziano, montaż czujnika ruchu załączający wentylację awaryjną, przed wejściem obsługi do pomieszczenia. Dobrano stacjonarny system MD-4 z głowicami detekcyjnymi DEX-12 i DG-5E/N firmy GAZEX. Głowica pomiarowa dla metanu powinna być umieszczona pod stropem w jego centralnej części, głowice pomiarowe dla siarkowodoru ok. 20 cm nad posadzką. Zaleca się montaż 2 głowic mierzących stężenie siarkowodoru. W przypadku konieczności wejścia pracownika do pomieszczenia, należy sprawdzić, czy wentylacja mechaniczna działa, jeśli nie, to trzeba ją włączyć zewnętrznym włącznikiem. Uona niezbędna ilość wymian wentylacyjnych wynosi: n 6 w/h V 6 x m 3 /h Wywiew dobrano wentylator dachowy DAk-315/700 o parametrach: wydajność m 3 /h moc silnika 0,09 kw/380 V kolor obudowy RAL 7040 producent: UNIWERSAL Wentylator osadzić na podstawie dachowej typu B/II oprac. w projekcie konstrukcyjnym. Wyposażyć w tłumik akustyczny TLO-315 Inację wentylacji mechanicznej należy wykonać z winiduru lub blachy pornej. Kanały pionowe sprowadzić około 15 cm nad posadzkę.

7 7 Nawiew Inacja nawiewna uzupełniać będzie powietrze wywiewane przez wentylator dachowy. Wydajność inacji nawiewnej wynosi: V 1200 m 3 /h Obliczeniowa wydajność nagrzewnicy: Q 1200 x 0.34 x (18 + 8) 12,0 kw. Dobrano aparat grzewczo-wentylacyjny IKAR AGW-1-INOX o parametrach: wydajność m 3 /h moc nagrzewnicy elektrycznej - N 12 kw moc silnika wentylatora N 0,25 kw/400v wersja korozjoodporna Producent: CP-CLIMA Wentylacja grawitacyjna W pomieszczeniu odwadniania osadu zaprojektowano wentylację grawitacyjną w wymiarze 2 W/h. Dobrano wywietrzak dachowy WLO o średnicy 315 mm (kolor obudowy RAL 7040), osadzony na podstawie dachowej typu B/II oraz kratki ścienne 400x350mm. Zaproponowano montaż urządzeń z laminatu lub blachy pornej pomieszczenie reagentów W pomieszczeniu reagentów, wentylacja mechaniczna jest wentylacją działającą w trybie awaryjnym przy ewentualnej konieczności napraw, czy dozoru pracownika oczyszczalni. Wentylatory nawiewny i wywiewny powinny być zblokowane. Włącznik przy drzwiach na zewnątrz pomieszczenia technicznego. Dodatkowo, przewidziano, montaż czujnika ruchu załączający wentylację awaryjną, przed wejściem obsługi do pomieszczenia. W przypadku konieczności wejścia pracownika do pomieszczenia, należy sprawdzić, czy wentylacja mechaniczna działa, jeśli nie, to trzeba ją włączyć zewnętrznym włącznikiem.

8 8 Uona niezbędna ilość wymian wentylacyjnych wynosi: V 4 x m 3 /h n 4 w/h Wywiew dobrano wentylator dachowy DAk-200/700 o parametrach: wydajność m 3 /h moc silnika 0,04 kw/380 V kolor obudowy RAL 7040 producent: UNIWERSAL Wentylator osadzić na podstawie dachowej typu B/II oprac. w projekcie konstrukcyjnym. Wyposażyć w tłumik akustyczny TLO-200. Inację wentylacji mechanicznej należy wykonać z winiduru lub blachy pornej. Kanały pionowe sprowadzić około 15 cm nad posadzkę. Nawiew Inacja nawiewna uzupełniać będzie powietrze wywiewane przez wentylator dachowy. Wydajność inacji nawiewnej wynosi: V 372 m 3 /h Dobrano wentylator kanałowy TD-800/200 o parametrach: wydajność m 3 /h N 120/100 W/230 V Regulator REB-1 Producent: VETURE INDUSTRIES Wentylator montować za pośrednictwem króćców amortyzacyjnych. podgrzane powietrze przetłaczane będzie z pomieszczenia dmuchaw w związku z dużymi zyskami ciepła od pracujących urządzeń. Wentylacja grawitacyjna W pomieszczeniu reagentów zaprojektowano wentylację grawitacyjną w wymiarze 2 W/h. Dobrano wywietrzak dachowy WLO o średnicy 250 mm (kolor obudowy RAL 7040), osadzony na podstawie dachowej typu B/II oraz kratki zamontowane w

9 9 drzwiach zewnętrznych 500x100mm. Zaproponowano montaż urządzeń z laminatu lub blachy pornej. 1.6.pomieszczenie rozdzielni elektrycznej W pomieszczeniu rozdzielni zyski ciepła do pomieszczenia wynoszą: Q s 3000 W Ilość powietrza niezbędna do odprowadzenia zysków ciepła: 3000 V s 1100 m 3 /h 8x0,34 Wywiew dobrano 1 wentylator ścienny typu HCFB/2-250/HB o parametrach: wydajność m 3 /h moc silnika 0,25 kw/230 V wentylator o podwyższonej temperaturze pracy producent: VENTURE INDUSTRIES Wentylator podłączyć do czujnika temperatury. Wyposażyć w żaluzje PER-250 W Wentylacja grawitacyjna W pomieszczeniu rozdzielni zaprojektowano wentylację grawitacyjną w wymiarze 2 W/h. Dobrano wywietrzak dachowy WLO o średnicy 160 mm osadzony na podstawie dachowej typu B/III oraz czerpnię ścienną 400x400 mm. 2.0.Obliczenie zapotrzebowania ciepła do ogrzania pomieszczeń technologicznych Obliczenia dokonano zgodnie z PN-EN 12831:2006. Współczynnik U wg projektu Ochrona cieplna budynku. Temperatura obliczeniowa zew. PN-82/B dla strefy III tz -18 o C Obliczeniowe zapotrzebowanie ciepła na ogrzania budynku wynosi: - pom. reagentów 1,95 kw (+5 o C) - stacja odwadniania osadu 5,1 kw (+5 o C)

10 Wytyczne branżowe: należy podłączyć następujące urządzenia elektryczne: 1. aparat grzewczo-wentylacyjny IKAR AGW-1 z nagrzewnicą elektryczną N 12 kw/400v + 0,25 kw/400 V(odwadnianie osadu) 2. wentylator kanałowy TD-800/200 N N 120/100 W/230V regulator REB-1 3. wentylator wywiewny DAk-315 N 0,09 kw/400 V (odwadnianie osadu 4. wentylator wywiewny DAk-200 N 0,04 kw/400 V (pom. reagentów) 5. wentylator wywiewny HCFB/6-630/HB N 0,51 kw/230v sterowany termicznie przy progu + 40 o C (pom. dmuchaw) regulator REB-5 6. wentylator wywiewny HCFB/2-250/HB N 0,25 kw/2300v sterowany termicznie przy progu + 40 o C (pom. rozdzielni) 7. grzejniki elektryczne: - pomieszczenie odwadniania osadu 4xSU500840EL N1000W/230V + 1xSU500960EL N1200 W/230V grzejniki bez wtyczki - pomieszczenie reagentów 2xMEL EL N1000 W/230V 8. czujniki temperatury montować poza strefą wybuchu lub czujniki muszą być w wersji Ex. wentylatory wyciągowe w oczyszczalni mechanicznej i w pomieszczeniach odwadniania osadu i reagentów należy zblokować z inacjami nawiewnymi, sterowanie czujnikami metanu i siarkowodoru (odwadnianie osadu), możliwość załączania przez obsługę z zewnątrz oraz dodatkowo, montaż czujnika ruchu załączający wentylację awaryjną, przed wejściem obsługi do pomieszczenia. należy przewidzieć i wykonać otwory w ścianach do prowadzenia kanałów wentylacyjnych, dokonać regulacji układu, wykonać cokoły pod podstawy dachowe

11 11 ROZDZIAŁ II BUDYNEK SOCJALNY 1.0. Opis inacji wentylacji Szatnie Pomieszczenia szatni swatały zaprojektowane dla max 3 osób obsługi. Szatnia brudna - nawiew poprzez nawiewnik w oknie - wywiew poprzez pomieszczenie natrysku Szatnia czysta - nawiew poprzez nawiewnik w oknie - wywiew za poprzez pomieszczenia natrysku Umywalnia - nawiew pośredni z szatni brudnej i czystej - wywiew za pomocą wentylatora osadzonego na kanale grawitacyjnym wywiew: Natrysk Dobrano wentylator wyciągowy SILENT 200 o parametrach: wydajność - 50 m 3 /h N 16 W/230 V załączany ze światłem w natrysku Producent: VETURE INDUSTRIES 2.0.Obliczenie zapotrzebowania ciepła do ogrzania pomieszczeń Obliczenia dokonano zgodnie z PN-EN 12831:2006. Współczynnik U wg projektu Ochrona cieplna budynku. Temperatura obliczeniowa zew. PN-82/B dla strefy III tz -18 o C Obliczeniowe zapotrzebowanie ciepła na ogrzania budynku wynosi: - komunikacja 0,482 kw (+20 o C) - jadalnia 1,04 kw (+20 o C) - sterownia 0,711 kw (+20 o C) - szatnia czysta 0,985 kw (+24 o C) - łazienka 0,927 kw (+24 o C) - szatnia brudna 1,00 kw (+24 o C) - garaż 2,72 kw (+12 o C)

12 Wytyczne branżowe: należy podłączyć następujące urządzenia elektryczne: 1. wentylator SILENT 200 N16 W/230V 2. grzejniki elektryczne: - komunikacja AD EL N500W/230V - jadalnia AD EL N1200W/230V - sterownia AD EL N800W/230V - szatnia czysta AD EL N1000W/230V - łazienka SU500640EL N500W/230V bez wtyczki - wc AD EL N 500W/230V - szatnia brudna AD EL N1000W/230V - garaż 2xAD EL N1600W/230V Stolarka okienna wyposażona w nawiewniki szczelinowe. Wszystkie roboty wykonać zgodnie z obowiązującymi przepisami BHP i ppoż. oraz warunkami wykonania i odbioru. Do wykonanej inacji należy opracować instrukcję obsługi odrębne opracowanie.

13 13 Zestawienie materiałów Zestawienie materiałów - budynek techniczny Typ: Wywiewny Opis: grawitacja Sys. N r Szt. Typ Nazwa Wymiary Materiał Kolor G 1 1 WG*+MF+RG G 2 1 K+LR G 3 1 RG1*+DA+MF G 4 3 WLO G 5 3 BIII+przep. samozamyk. Prostokątna czerpnia/wyrzutnia ścienna Przewód prostokątny Kratka wentylacyjna prostokątna Wywietrznik dachowy grawitacyjny G 6 3 CD1*+DA Anemostat okrągły G 7 1 RG1*+DA+MF G 8 1 K+LR G 9 1 WG*+MF+RG G 10 1 WLO+400 Pow. [m2] Pow. całk. [m2] Producent a 1500 b 800 ocynk Ogólne a 1500 b 800 l 348 ocynk 1,60 1,60 Ogólne L d H Podstawy dachowe d 160 a 370 l Kratka wentylacyjna prostokątna Przewód prostokątny Prostokątna czerpnia ścienna Wywietrznik dachowy grawitacyjny D L RAL 7040 Ogólne UNIWERSAL UNIWERSAL 160 Ogólne 300 H 500 Ogólne a 300 b 500 l 379 ocynk 0,61 0,61 Ogólne a 300 b 500 ocynk Ogólne d 315 RAL 7040 UNIWERSAL Uwagi

14 14 G 11 1 BII Podstawy dachowe d 315 a 555 l G 12 1 CD1*+DA Anemostat okrągły G 13 1 WG*+MF+RG G 14 1 K+LR G 15 1 RG1*+DA+MF Prostokątna czerpnia/wyrzutnia ścienna Przewód prostokątny Kratka wentylacyjna prostokątna D 315 a 350 b a 350 b 400 l 359 L 400 H 350 UNIWERSAL Ogólne Ogólne 0,54 0,54 Ogólne Ogólne Typ: Nawiewny Opis: nawiew Sys. N r Szt. Typ Nazwa Wymiary Materiał Kolor N 1 1 RG1* N 2 1 TC1* Kratka wentylacyjna prostokątna Trójnik symetryczny z odejściem prostokąt. N 3 3 MFA Złączka mufowa d1 200 N 4 1 CD1*+0 N 5 2 CFC* N 6 1 TD-800/200N Przepustnica okrągła Okrągły króciec elastyczny Wentylator kanałowy Pow. [m2] Pow. całk. [m2] Producent L 400 H 200 Ogólne d1 200 l1 600 a 200 ocynk 0,49 0,49 Ogólne 0,06 0,18 Ogólne d 200 l 200 ocynk Ogólne d 200 l 100 ocynk Ogólne d 200 l 302 VENTURE INDUSTRIES Uwagi N120/100 W/230V + REB-1

15 15 N 7 1 BGE Kolano prasowane alfa 90 r 1 N 8 1 TUBE* Przewód okrągły d1 200 l1 295 N 9 1 ATE N 10 2 TC1* Symetryczny trójnik 90 stopni Trójnik symetryczny z odejściem prostokąt. d1 200 N 11 3 DFA Zaślepka żeńska d1 200 N 12 2 RG1*+DA Kratka wentylacyjna prostokątna d3 200 d1 l1 200 ocynk 0,30 0,30 Ogólne 330 d1 200 l1 450 a 200 L 250 H 200 0,19 0,19 Ogólne 0,39 0,39 Ogólne 0,38 0,76 Ogólne 0,06 0,17 Ogólne Ogólne N 13 1 IKAR-AGW-1- INOX aparat grzewczowentylacyjny KLIMA PRODUKT N 12 kw/400v + 0,12 kw/400v N 14 1 K+LR N 15 1 WG*+MF+RG Przewód prostokątny Prostokątna czerpnia ścienna a 350 b 400 l 373 ocynk 0,56 0,56 Ogólne a 350 b 400 Ogólne Typ: Wywiewny Opis: wywiew Sys. N r Szt. Typ Nazwa Wymiary Materiał Kolor W 1 1 PER-500 W Prostokątna wyrzutnia ścienna a 630 b 630 tworzywo Pow. [m2] Pow. całk. [m2] Producent VENTURE INDUSTRIES Uwagi

16 16 W 2 1 HCFB/6-630/HB W 3 1 DAk obr/min+3 x 400 V+0.04 kw+skh 63-8A W 4 1 TLO Wentylator osiowy ścienny Wentylator dachowy Laminatowy tłumik kanałowy okrągły a 674 d 200 W 5 1 BII Podstawy dachowe d 200 W 6 2 BGE Kolano prasowane b 674 l 150 RAL 7040 VENTURE INDUSTRIES UNIWERSAL d UNIWERSAL alfa W 7 2 MFA Złączka mufowa d1 200 W 8 1 CD1*+0 W 9 1 TC1* Przepustnica okrągła Trójnik symetryczny z odejściem prostokąt. 90 d 200 d1 200 W 10 1 TUBE* Przewód okrągły d1 200 W 11 1 TUBE* Przewód okrągły d1 200 W 12 1 TC1* Trójnik symetryczny z odejściem prostokąt. d1 200 W 13 1 DFA Zaślepka żeńska d1 200 W 14 1 RG1* Kratka wentylacyjna prostokątna L 200 a r l l1 l1 l1 l1 H 410 l d a a RAL 7040 UNIWERSAL 0,30 0,59 Ogólne 0,06 0,12 Ogólne Ogólne 0,38 0,38 Ogólne 0,22 0,22 Ogólne 1,90 1,90 Ogólne 0,29 0,29 Ogólne 0,06 0,06 Ogólne Ogólne N 0,65 kw/230v + czujnik temp.

17 17 W 15 1 RG1*+DA Kratka wentylacyjna prostokątna L 250 H 200 Ogólne W 16 1 HCFB/2-250/HB Wentylator osiowy ścienny a 294 b 294 l 150 VENTURE INDUSTRIES N 0,25 kw/230v + czujnik temp. W 17 1 PER-250 W W 18 1 DAk obr/min+3 x 400 V+0.09 kw+skh 71-8A W 19 1 TLO Prostokątna wyrzutnia ścienna Wentylator dachowy Laminatowy tłumik kanałowy okrągły a 250 d 315 d 315 W 20 1 BII Podstawy dachowe d 315 W 21 1 ATE Symetryczny trójnik 90 stopni d1 250 W 22 4 MFA Złączka mufowa d1 250 W 23 2 CD1*+0 Przepustnica okrągła d 250 W 24 1 TUBE* Przewód okrągły d1 250 W 25 3 BGE Kolano prasowane alfa W 26 1 TUBE* Przewód okrągły d1 250 W 27 1 TC1* Trójnik symetryczny z odejściem prostokąt. 90 d1 250 W 28 2 DFA Zaślepka żeńska d1 250 b a d3 l l1 r l1 l1 250 tworzywo 555 l l1 d a 250 RAL 7040 RAL 7040 RAL 7040 VENTURE INDUSTRIES UNIWERSAL UNIWERSAL UNIWERSAL 0,72 0,72 Ogólne 0,11 0,42 Ogólne Ogólne 0,18 0,18 Ogólne 0,46 1,39 Ogólne 2,12 2,12 Ogólne 0,67 0,67 Ogólne 0,10 0,19 Ogólne

18 18 W 29 1 RG1*+DA W 30 2 TC1* Kratka wentylacyjna prostokątna Trójnik symetryczny z odejściem prostokąt. L 450 d1 250 W 31 1 TUBE* Przewód okrągły d1 250 W 32 1 TUBE* Przewód okrągły d1 250 W 33 1 OC1* Odsadzka okrągła d1 250 W 34 1 TUBE* Przewód okrągły d1 250 W 35 2 RG1*+DA Kratka wentylacyjna prostokątna L 315 H l1 l1 l1 e l1 H a l1 500 Ogólne 0,55 1,10 Ogólne 0,94 0,94 Ogólne 0,99 0,99 Ogólne 0,68 0,68 Ogólne 0,31 0,31 Ogólne Ogólne stacjonarny system MD-4 z głowicami detekcyjnymi DEX-12 i 2xDG-5E/N firmy GAZEX Zestawienie materiałów - budynek socjalny Typ: Wywiewny Opis: wywiew Sys. Nr Szt. Typ Nazwa Wymiary Producent Uwagi W 1 1 SILENT-200 Wentylator osiowy d 100 VENTURE INDUSTRIES N17W/230V załączany ze światłem w pom. natrysku Urządzenia zgodne z zestawieniem lub równorzędne.

19 DANE OGÓLNE: KLIENT: PRACOWNIA PROJEKTOWA - EWA ŚRÓDECKA-ĆWIKŁA OBIEKT: OCZYSZCZALNIA ŚCIEKÓW W KACZORACH POMIESZCZENIE: N-1 TYP URZĄDZENIA: IKAR-AGW-1-INOX-P OFERTA NR: 450/2011 WYMIARY GABARYTOWE DŁUG. SZER. WYSOK. MASA kg NAWIEW Ilość powietrza m 3 /h 1200 ZESPÓŁ WENTYLATOROWY Typ wentylatora/obroty wentylatora HCFT/2-250/HA Moc silnika kw 0,25 ŁOPATKI WENTYLATORA Z TWORZYWA Obroty silnika 1/min 2500 SZTUCZNEGO, OBUDOWA WENTYLATORA Z Natęzenie prądu A 0,5 BLACHY STALOWEJ EPOKSYDOWANEJ Napięcie V 3x400 NAGRZEWNICA ELEKTRYCZNA Typ wymiennika Moc rzeczywista kw 12 Parametry przed wym C -18 Parametry za wym C 11,9 Zasilanie V 3x400 FILTR WSTĘPNY Klasa/ Typ EU 4 KASETOWY (BxHxL) Wielkość / ilość sztuk 450 x 330 x 100 szt.1 NE 12 kw (3/3/6 sterowanie stopniowe) UWAGI Aparat na powietrze świeże w wykonaniu koorozjodpornym (metan, siarkowodór) - obudowa porna wg ANSI - 304L Opracował: Rafał Mikołajczak Data:

20 Nazwa projektu: kaczory-tech Zestawienie wyników dla budynku Data: Współczynniki strat ciepła Współczynnik strat ciepła przez przenikanie: W/K do otoczenia przez obudowę budynku H T,ie 101 do otoczenia przez przestrzeń nieogrzewaną H T,iue 7 do gruntu H T,ig 14 do sąsiedniego budynku H T,ij 0 Współczynnik strat ciepła na wentylację H V 184 Sumaryczny współczynnik strat ciepła H 307 Straty ciepła budynku Sumaryczna strata ciepła przez przenikanie T 2819 W Strata ciepła na wentylację minimalną V,min 4234 Strata ciepła przez inflitrację 0,5 V,inf 423 Strata ciepła przez wentylację mechaniczną, nawiewną Strata ciepła w wyniku działania inacji wywiewnej V,su V,mech,inf Sumaryczna strata ciepła na wentylację V 4234 Obciążenie cieplne budynku Sumaryczna strata ciepła budynku 7052 Sumaryczna nadwyżka mocy cieplnej (wskutek czasowego obniżenia temp.) RH --- Projektowe obciążenie cieplne budynku HL 7052 W Własności budynku Obciąż. cieplne / ogrz. pow. budynku A ogrz,bud 73,5 m² HL / A ogrz,bud 95,9 W/m 2 Obciąż. cieplne / ogrz. kub. budynku V ogrz,bud 271 m³ HL / V ogrz,bud 26,1 W/m 3 Powierzchnia oddająca ciepło A 302 m² In-OZC InSoft - 1 -

21 Nazwa projektu: kaczory-tech Zestawienie strat pomieszczeń Data: Numer / Opis T,ie T,iue T,ig T,ij T V,min V,inf V,su V,m,inf RH HL Jednostka budynku: parter 1/stacja odwadniania 5,0 C 50,2 m 2 200,8 m /pom. reagentów 5,0 C 23,3 m 2 69,9 m Kondygnacja parter 73,5 m 2 270,7 m Budynek In-OZC InSoft - 1 -

22 Nazwa projektu: kaczory-socjal Zestawienie wyników dla budynku Data: Współczynniki strat ciepła Współczynnik strat ciepła przez przenikanie: W/K do otoczenia przez obudowę budynku H T,ie 113 do otoczenia przez przestrzeń nieogrzewaną H T,iue 0 do gruntu H T,ig 24 do sąsiedniego budynku H T,ij 0 Współczynnik strat ciepła na wentylację H V 91 Sumaryczny współczynnik strat ciepła H 228 Straty ciepła budynku Sumaryczna strata ciepła przez przenikanie T 4732 W Strata ciepła na wentylację minimalną V,min 3150 Strata ciepła przez inflitrację 0,5 V,inf 340 Strata ciepła przez wentylację mechaniczną, nawiewną Strata ciepła w wyniku działania inacji wywiewnej V,su V,mech,inf Sumaryczna strata ciepła na wentylację V 3150 Obciążenie cieplne budynku Sumaryczna strata ciepła budynku 7882 Sumaryczna nadwyżka mocy cieplnej (wskutek czasowego obniżenia temp.) RH --- Projektowe obciążenie cieplne budynku HL 7882 W Własności budynku Obciąż. cieplne / ogrz. pow. budynku A ogrz,bud 93,9 m² HL / A ogrz,bud 84 W/m 2 Obciąż. cieplne / ogrz. kub. budynku V ogrz,bud 282 m³ HL / V ogrz,bud 28 W/m 3 Powierzchnia oddająca ciepło A 450 m² In-OZC InSoft - 1 -

23 Nazwa projektu: kaczory-socjal Zestawienie strat pomieszczeń Data: Numer / Opis T,ie T,iue T,ig T,ij T V,min V,inf V,su V,m,inf RH HL Jednostka budynku: parter 1/komunikacja 20,0 C 9,4 m 2 28,2 m , /jadalnia , ,0 C 9,5 m 2 28,6 m 3 3/sterownia , ,0 C 7,8 m 2 23,4 m 3 4/szatnia czysta 24,0 C 6,3 m 2 18,8 m , /Łazienka ,0 C 6,7 m 2 20,1 m 3 6/szatnia brudna 24,0 C 5,1 m 2 15,2 m , /garaz ,0 C 49,1 m 2 147,3 m 3 Kondygnacja parter 93,9 m 2 281,6 m Budynek In-OZC InSoft - 1 -

24 O1 O1 O1 O1 O1 4 STACJA DMUCHAW 23,28m² pos.przem.epoksydowa antypośl. 3 POMIESZCZENIE REAGENTÓW 23,28m² pos.przem.epoksydowa antypośl. 2 ROZDZIELNIA ELEKTRYCZNA 9,78m² pos.przem.epoksydowa antypośl. kanał kablowy 300x500mm (szer x gł) czujnik D1 siarkowodoru czujnik metanu 1 STACJA ODW. I HIG. OSADU 50,24m² pos.przem.epoksydowa antypośl. O2 O3 O1 O1 O1 Dz2 Dz1 Dz2 O1 czujnik siarkowodoru

25 + 5,00 + 5,00 + 5,00

26 - 0,10 + 4,00

27 + 5,00 + 4,00-0,10 + 5,00-0,10

28 O1 O1 O1 O1 O1 4 23,28m² STACJA DMUCHAW pos.przem.epoksydowa antypośl. 3 POMIESZCZENIE REAGENTÓW 23,28m² pos.przem.epoksydowa antypośl. D1 2 ROZDZIELNIA ELEKTRYCZNA 9,78m² pos.przem.epoksydowa antypośl. 1 STACJA ODW. I HIG. OSADU 50,24m² pos.przem.epoksydowa antypośl. O2 O3 O1 O1 O1 Dz2 Dz1 Dz2 O1

29 D4 D3 D2 D2 6 5,07m² SZ. BRUDNA gres antypośl. - 0,45 Dz2 7 49,10m² O1 O1 O3 O2 D1 4 6,25m² SZ. CZYSTA gres antypośl. 5 6,71m² SANITARIAT gres antypośl. D3 GARAŻ gres antypośl. - 0,30 1 KOMUNIKACJA Dw1 9,39m² gres antypośl. ± 0,00 D3 D3-0,30 3 7,79m² STEROWNIA gres antypośl. 2 9,53m² O1 O1 O1 O1 JADALNIA gres antypośl. Dz1-0,02 O1 O1 D4 B1 D3 D2 D2 6 5,07m² SZ. BRUDNA gres antypośl. O2 D1 5 6,71m² SANITARIAT gres antypośl.
