2 1. WSTĘP 1.1. Przedmiot ST Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru robót elektroenergetycznych w zakresie budowy sieci kablowej 15kV oraz 0,4kV przy zadaniu Przyłącze elektroenergetyczne dla budynku BST w Poznaniu przy ul. Jana Pawła II 14. Z uwagi na brak możliwości dokładnego opisania materiałów i urządzeń za pomocą dokładnych i powszechnie zrozumiałych określeń podano dla łatwiejszego zrozumienia intencji projektanta nazwy własne /katalogowe/ materiałów i urządzeń. Nazwy własne materiałów i urządzeń należy traktować jako przykładowe. Można zastosować materiały i urządzenia równoważne o identycznych parametrach technicznych, funkcjonalnych i jakościowych Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako dokument. przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych ST Ustalenia zawarte w niniejszej Specyfikacji Technicznej dotyczą prowadzenia robót elektroenergetycznych związanych z budową sieci kablowej zgodnie z dokumentacją projektową opisami technicznymi i rysunkami, w następującym zakresie: - budowa linii kablowej 15kV, - budowa linii kablowych 0,4kV, - montaż elementów i układów sieci, - badania i pomiary elementów linii kablowej Określenia podstawowe Określenia podstawowe w niniejszej Specyfikacji Technicznej są zgodne z obowiązującymi odpowiednimi normami i ST S Wymagania ogólne Ogólne wymagania dotyczące robót. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność robót z dokumentacją Projektową, Specyfikacją Techniczną i obowiązującymi normami. Ponadto Wykonawca wykona roboty zgodnie z poleceniem Inżyniera. Ogólne wymagania dotyczące robót podano w ST S Wymagania ogólne. 2. MATERIAŁY Do realizacji robót elektroenergetycznych określonych w niniejszej specyfikacji ST należy stosować materiały zgodne z dokumentacją projektową, opisami technicznymi i rysunkami. Wszystkie materiały, wyroby i urządzenia, dla których wymaga się świadectw jakości, np. kable, urządzenia prefabrykowane itp. należy dostarczać wraz ze świadectwami jakości, kartami gwarancyjnymi, DTR lub protokółami odbioru technicznego. Przy odbiorze materiałów należy zwrócić uwagę na zgodność stanu faktycznego z dowodami dostawy. Dostarczone materiały należy sprawdzić pod względem kompletności i zgodności z danymi technicznymi producenta. Wykonawca ponosi odpowiedzialność za spełnienie wymagań ilościowych i jakościowych materiałów i urządzeń dostarczanych na plac budowy oraz za ich właściwe składowanie i wbudowanie. Zastosowane w Dokumentacji Projektowej nazwy własne i typy materiałów i urządzeń określają ich klasę oraz parametry i oznaczają jedynie propozycję stosowanych materiałów. Dopuszcza się stosowanie materiałów równoważnych, o zbliżonych właściwościach technicznych i jakościowych. W szczególności do realizacji prac elektrycznych stosować : - kable elektroenergetyczne 15kV 3xYHAKXS 240 mm 2, - kable elektroenergetyczne 0,4kV YAKY 4x240 mm 2, YAKY 4x120 mm 2, YKY 5x6 mm 2 - głowice kablowe wnętrzowe termokurczliwe, - przepusty kablowe typu DVK-160, SRS-160, DVK-110, - materiały pomocnicze.

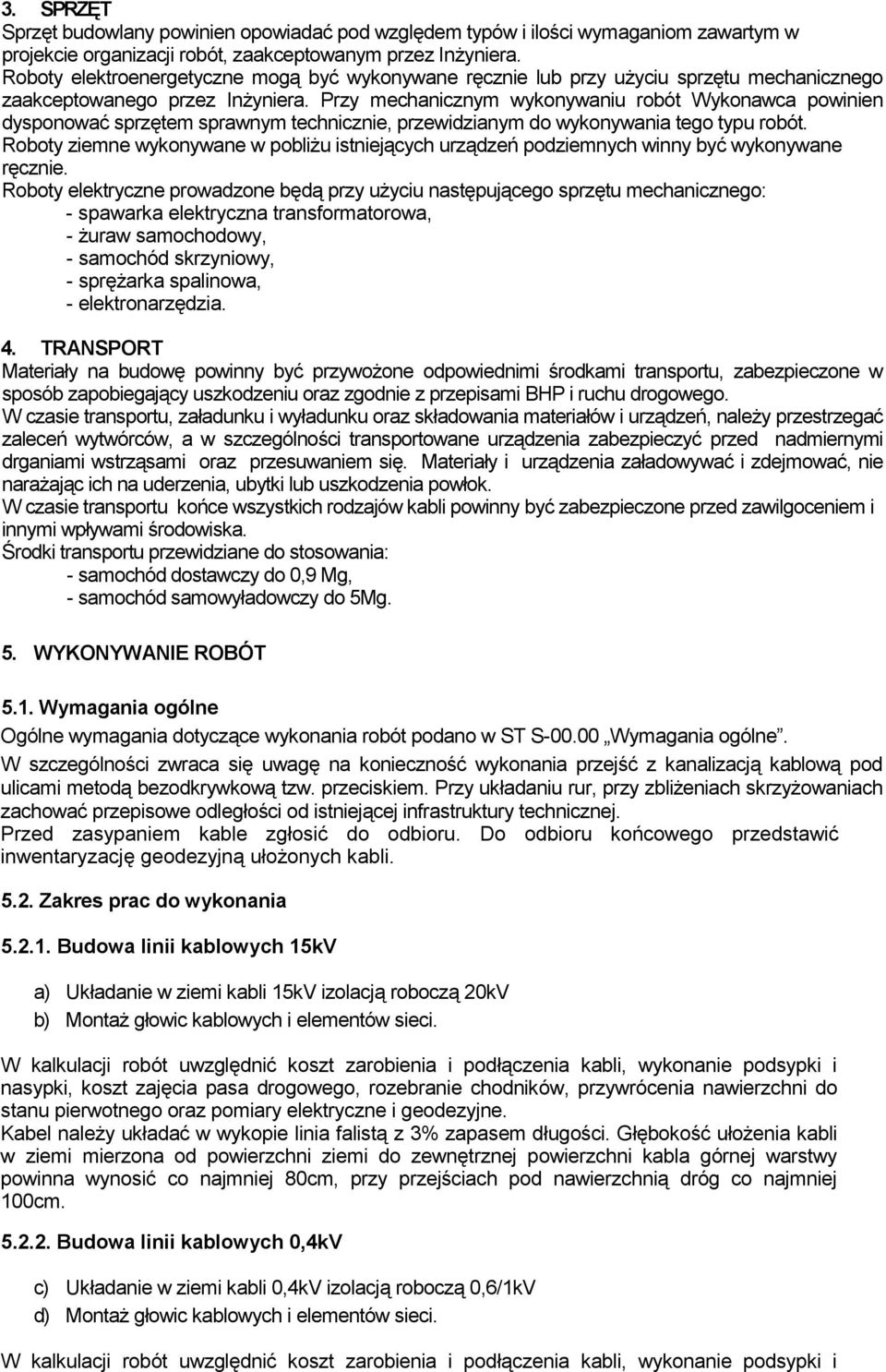

3 3. SPRZĘT Sprzęt budowlany powinien opowiadać pod względem typów i ilości wymaganiom zawartym w projekcie organizacji robót, zaakceptowanym przez Inżyniera. Roboty elektroenergetyczne mogą być wykonywane ręcznie lub przy użyciu sprzętu mechanicznego zaakceptowanego przez Inżyniera. Przy mechanicznym wykonywaniu robót Wykonawca powinien dysponować sprzętem sprawnym technicznie, przewidzianym do wykonywania tego typu robót. Roboty ziemne wykonywane w pobliżu istniejących urządzeń podziemnych winny być wykonywane ręcznie. Roboty elektryczne prowadzone będą przy użyciu następującego sprzętu mechanicznego: - spawarka elektryczna transformatorowa, - żuraw samochodowy, - samochód skrzyniowy, - sprężarka spalinowa, - elektronarzędzia. 4. TRANSPORT Materiały na budowę powinny być przywożone odpowiednimi środkami transportu, zabezpieczone w sposób zapobiegający uszkodzeniu oraz zgodnie z przepisami BHP i ruchu drogowego. W czasie transportu, załadunku i wyładunku oraz składowania materiałów i urządzeń, należy przestrzegać zaleceń wytwórców, a w szczególności transportowane urządzenia zabezpieczyć przed nadmiernymi drganiami wstrząsami oraz przesuwaniem się. Materiały i urządzenia załadowywać i zdejmować, nie narażając ich na uderzenia, ubytki lub uszkodzenia powłok. W czasie transportu końce wszystkich rodzajów kabli powinny być zabezpieczone przed zawilgoceniem i innymi wpływami środowiska. Środki transportu przewidziane do stosowania: - samochód dostawczy do 0,9 Mg, - samochód samowyładowczy do 5Mg. 5. WYKONYWANIE ROBÓT 5.1. Wymagania ogólne Ogólne wymagania dotyczące wykonania robót podano w ST S Wymagania ogólne. W szczególności zwraca się uwagę na konieczność wykonania przejść z kanalizacją kablową pod ulicami metodą bezodkrywkową tzw. przeciskiem. Przy układaniu rur, przy zbliżeniach skrzyżowaniach zachować przepisowe odległości od istniejącej infrastruktury technicznej. Przed zasypaniem kable zgłosić do odbioru. Do odbioru końcowego przedstawić inwentaryzację geodezyjną ułożonych kabli Zakres prac do wykonania Budowa linii kablowych 15kV a) Układanie w ziemi kabli 15kV izolacją roboczą 20kV b) Montaż głowic kablowych i elementów sieci. W kalkulacji robót uwzględnić koszt zarobienia i podłączenia kabli, wykonanie podsypki i nasypki, koszt zajęcia pasa drogowego, rozebranie chodników, przywrócenia nawierzchni do stanu pierwotnego oraz pomiary elektryczne i geodezyjne. Kabel należy układać w wykopie linia falistą z 3% zapasem długości. Głębokość ułożenia kabli w ziemi mierzona od powierzchni ziemi do zewnętrznej powierzchni kabla górnej warstwy powinna wynosić co najmniej 80cm, przy przejściach pod nawierzchnią dróg co najmniej 100cm Budowa linii kablowych 0,4kV c) Układanie w ziemi kabli 0,4kV izolacją roboczą 0,6/1kV d) Montaż głowic kablowych i elementów sieci. W kalkulacji robót uwzględnić koszt zarobienia i podłączenia kabli, wykonanie podsypki i

4 nasypki, koszt zajęcia pasa drogowego, rozebranie chodników, przywrócenia nawierzchni do stanu pierwotnego oraz pomiary elektryczne i geodezyjne. Kabel należy układać w wykopie linia falistą z 3% zapasem długości. Głębokość ułożenia kabli w ziemi mierzona od powierzchni ziemi do zewnętrznej powierzchni kabla górnej warstwy powinna wynosić co najmniej 70cm, przy przejściach pod nawierzchnią dróg co najmniej 100cm Badania i pomiary a) Wykonanie badań i pomiarów Wszystkie elementy sieci należy poddać badaniom kontrolnym oraz pomiarom pod względem zgodności z warunkami zawartymi w Projekcie Technicznym oraz niniejszej ST. Wyniki prób i badań należy przekazać Zamawiającemu oraz organom dokonującym odbioru linii kablowej. 6. KONTROLA JAKO Ś CI ROBÓT Wszystkie elementy robót instalacji elektrycznych podlegają sprawdzeniu w zakresie zgodności z dokumentacją i przepisami: - poprawnego montażu, - kompletności wyposażenia, - poprawności oznaczenia, - braku widoczności uszkodzeń Kontrola jakości materiałów Urządzenia oraz kable powinny posiadać atest fabryczny lub świadectwo jakości wydane przez producenta oraz wszystkie niezbędne certyfikaty, gwarancyjne i DTR Kontrola i badania w trakcie robót: Sprawdzenie kabli przed zasypaniem. Prawidłowość montażu urządzeń i elementów sieci Badania i pomiary pomontażowe Po zakończeniu robót należy wykonać : - pomiar rezystancji izolacji wszystkich nowo ułożonych kabli, - pomiary skuteczności ochrony przeciwporażeniowej, - próby funkcjonalne potwierdzające prawidłowość działania wszystkich zastosowanych urządzeń i aparatów. 7. OBMIAR ROBÓT Obmiar obejmuje całość robót telekomunikacyjnych, jednostką obmiaru jest komplet (kpl.) 8. ODBIÓR ROBÓT Przy odbiorze robót powinny być następujące dokumenty: - dokumentacja projektowa z naniesionymi zmianami i uzupełnieniami w trakcie wykonywania robót, - dokumenty uzasadniające uzupełnienia i zmiany wprowadzone w trakcie wykonywania robót, - dokumenty dotyczące jakości zastosowanych materiałów, - protokoły częściowych odbiorów poprzednich faz robót, - protokoły i zaświadczenia z dokonanych prób montażowych, - protokoły badań technicznych i wykonanych pomiarów, świadectwa jakości wydane przez dostawców urządzeń, materiałów. 9. PODSTAWA PŁATNOŚCI 9.1. Płatności Podstawa płatności Płatności należy przyjmować zgodnie z dokumentacją i zakresem robót wymienionym w p. 1.3 i szczegółowo opisanym w p niniejszej ST. W oparciu o odbiór faktycznie zamówionej i wykonanej

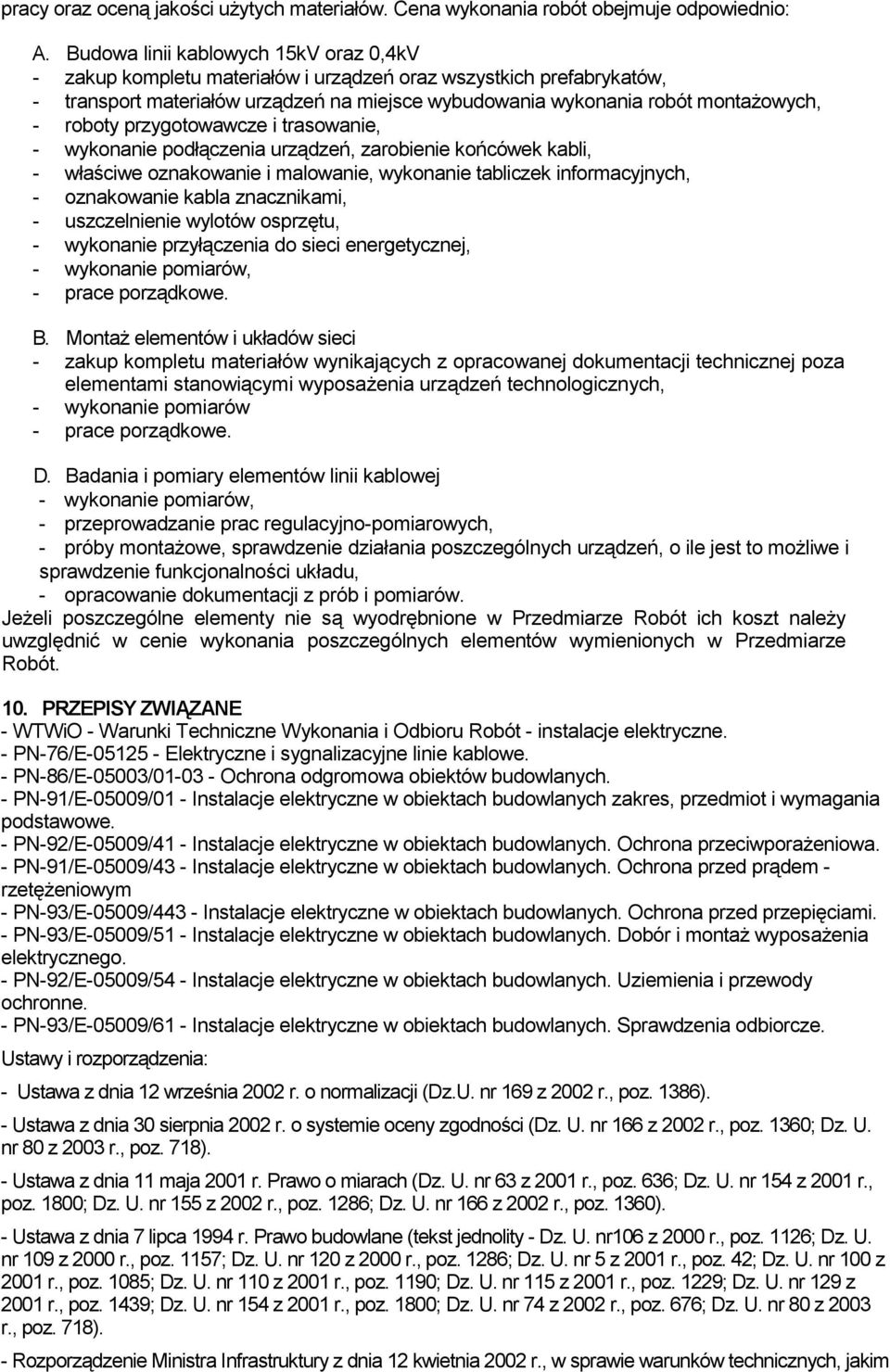

5 pracy oraz oceną jakości użytych materiałów. Cena wykonania robót obejmuje odpowiednio: A. Budowa linii kablowych 15kV oraz 0,4kV - zakup kompletu materiałów i urządzeń oraz wszystkich prefabrykatów, - transport materiałów urządzeń na miejsce wybudowania wykonania robót montażowych, - roboty przygotowawcze i trasowanie, - wykonanie podłączenia urządzeń, zarobienie końcówek kabli, - właściwe oznakowanie i malowanie, wykonanie tabliczek informacyjnych, - oznakowanie kabla znacznikami, - uszczelnienie wylotów osprzętu, - wykonanie przyłączenia do sieci energetycznej, - wykonanie pomiarów, - prace porządkowe. B. Montaż elementów i układów sieci - zakup kompletu materiałów wynikających z opracowanej dokumentacji technicznej poza elementami stanowiącymi wyposażenia urządzeń technologicznych, - wykonanie pomiarów - prace porządkowe. D. Badania i pomiary elementów linii kablowej - wykonanie pomiarów, - przeprowadzanie prac regulacyjno-pomiarowych, - próby montażowe, sprawdzenie działania poszczególnych urządzeń, o ile jest to możliwe i sprawdzenie funkcjonalności układu, - opracowanie dokumentacji z prób i pomiarów. Jeżeli poszczególne elementy nie są wyodrębnione w Przedmiarze Robót ich koszt należy uwzględnić w cenie wykonania poszczególnych elementów wymienionych w Przedmiarze Robót. 10. PRZEPISY ZWIĄZANE - WTWiO - Warunki Techniczne Wykonania i Odbioru Robót - instalacje elektryczne. - PN-76/E Elektryczne i sygnalizacyjne linie kablowe. - PN-86/E-05003/ Ochrona odgromowa obiektów budowlanych. - PN-91/E-05009/01 - Instalacje elektryczne w obiektach budowlanych zakres, przedmiot i wymagania podstawowe. - PN-92/E-05009/41 - Instalacje elektryczne w obiektach budowlanych. Ochrona przeciwporażeniowa. - PN-91/E-05009/43 - Instalacje elektryczne w obiektach budowlanych. Ochrona przed prądem - rzetężeniowym - PN-93/E-05009/443 - Instalacje elektryczne w obiektach budowlanych. Ochrona przed przepięciami. - PN-93/E-05009/51 - Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. - PN-92/E-05009/54 - Instalacje elektryczne w obiektach budowlanych. Uziemienia i przewody ochronne. - PN-93/E-05009/61 - Instalacje elektryczne w obiektach budowlanych. Sprawdzenia odbiorcze. Ustawy i rozporządzenia: - Ustawa z dnia 12 września 2002 r. o normalizacji (Dz.U. nr 169 z 2002 r., poz. 1386). - Ustawa z dnia 30 sierpnia 2002 r. o systemie oceny zgodności (Dz. U. nr 166 z 2002 r., poz. 1360; Dz. U. nr 80 z 2003 r., poz. 718). - Ustawa z dnia 11 maja 2001 r. Prawo o miarach (Dz. U. nr 63 z 2001 r., poz. 636; Dz. U. nr 154 z 2001 r., poz. 1800; Dz. U. nr 155 z 2002 r., poz. 1286; Dz. U. nr 166 z 2002 r., poz. 1360). - Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity - Dz. U. nr106 z 2000 r., poz. 1126; Dz. U. nr 109 z 2000 r., poz. 1157; Dz. U. nr 120 z 2000 r., poz. 1286; Dz. U. nr 5 z 2001 r., poz. 42; Dz. U. nr 100 z 2001 r., poz. 1085; Dz. U. nr 110 z 2001 r., poz. 1190; Dz. U. nr 115 z 2001 r., poz. 1229; Dz. U. nr 129 z 2001 r., poz. 1439; Dz. U. nr 154 z 2001 r., poz. 1800; Dz. U. nr 74 z 2002 r., poz. 676; Dz. U. nr 80 z 2003 r., poz. 718). - Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r., w sprawie warunków technicznych, jakim

6 powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 75 z 2002 r., poz. 690).
