1 PROJEKTOWANIE I NADZÓR SŁUPSK UL.WŁODKOWICA 28 TEL./FAX (0-59) NIP REGON PROJEKT BUDOWLANO - WYKONAWCZY ELEKTRYCZNY OBIEKT: BUDOWA SALI GIMNASTYCZNEJ Z ŁĄCZNIKIEM PRZY SZKOLE PODSTAWOWEJ INWESTOR: GMINA GŁÓWCZYCE ADRES INWESTORA: GŁÓWCZYCE Ul. KOŚCIUSZKI 8 ADRES OBIEKTU: STOWIĘCINO gm. GŁÓWCZYCE DZIAŁKA NR 79 / 2 OŚWIADCZENIE Zgodnie z wymogami art. 20 ust. 4 Ustawy z dnia r. Prawa Budowlanego niniejszym oświadczamy, iż opracowany projekt budowlany wykonany został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. PROJEKTANT: Technik elektryk Henryk Jakuła AN/8346/85/82 SPRAWDZIŁ: Mgr inż. Zbigniew Wójcik AN/8346/172/86 SŁUPSK, marzec 2012

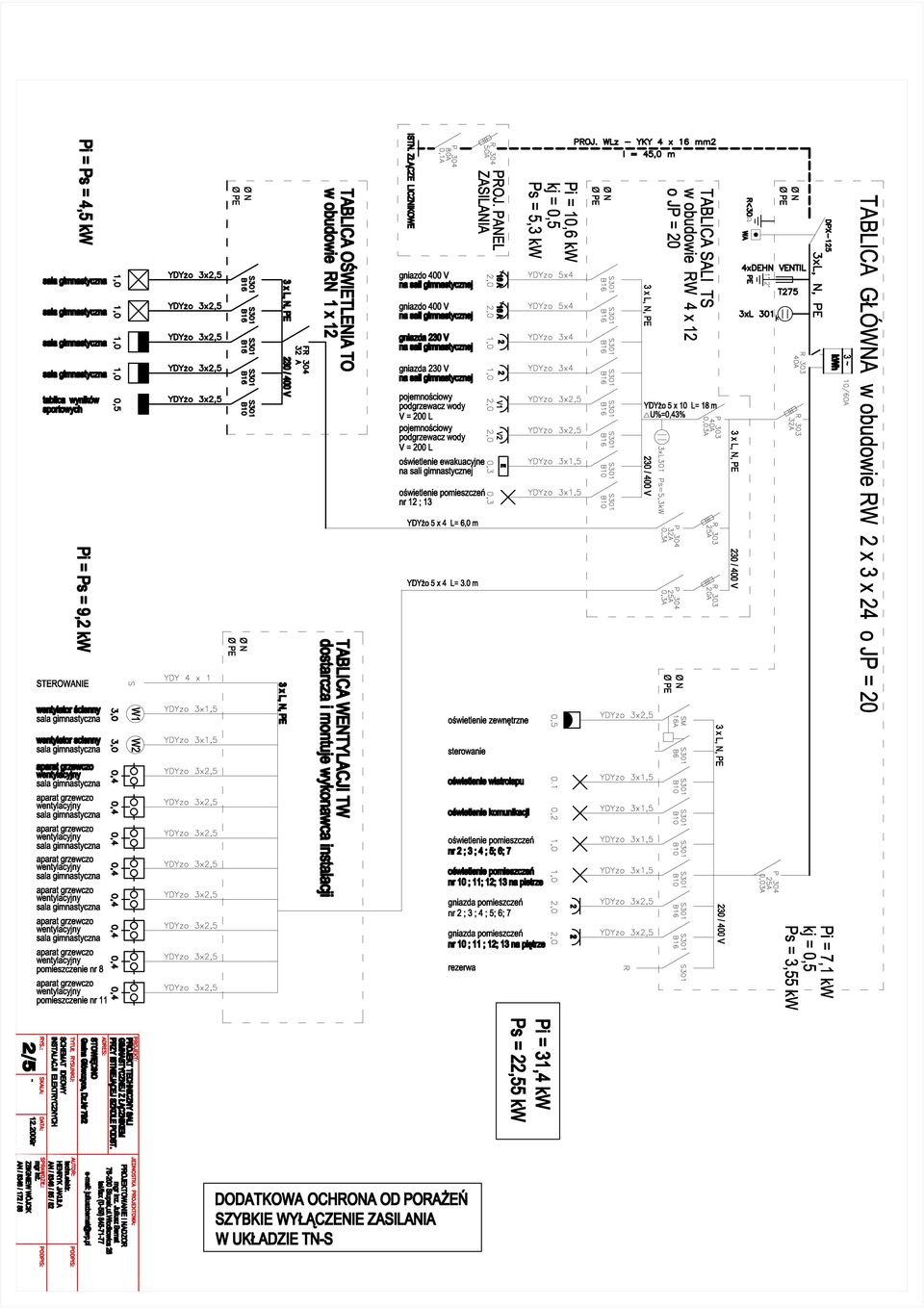

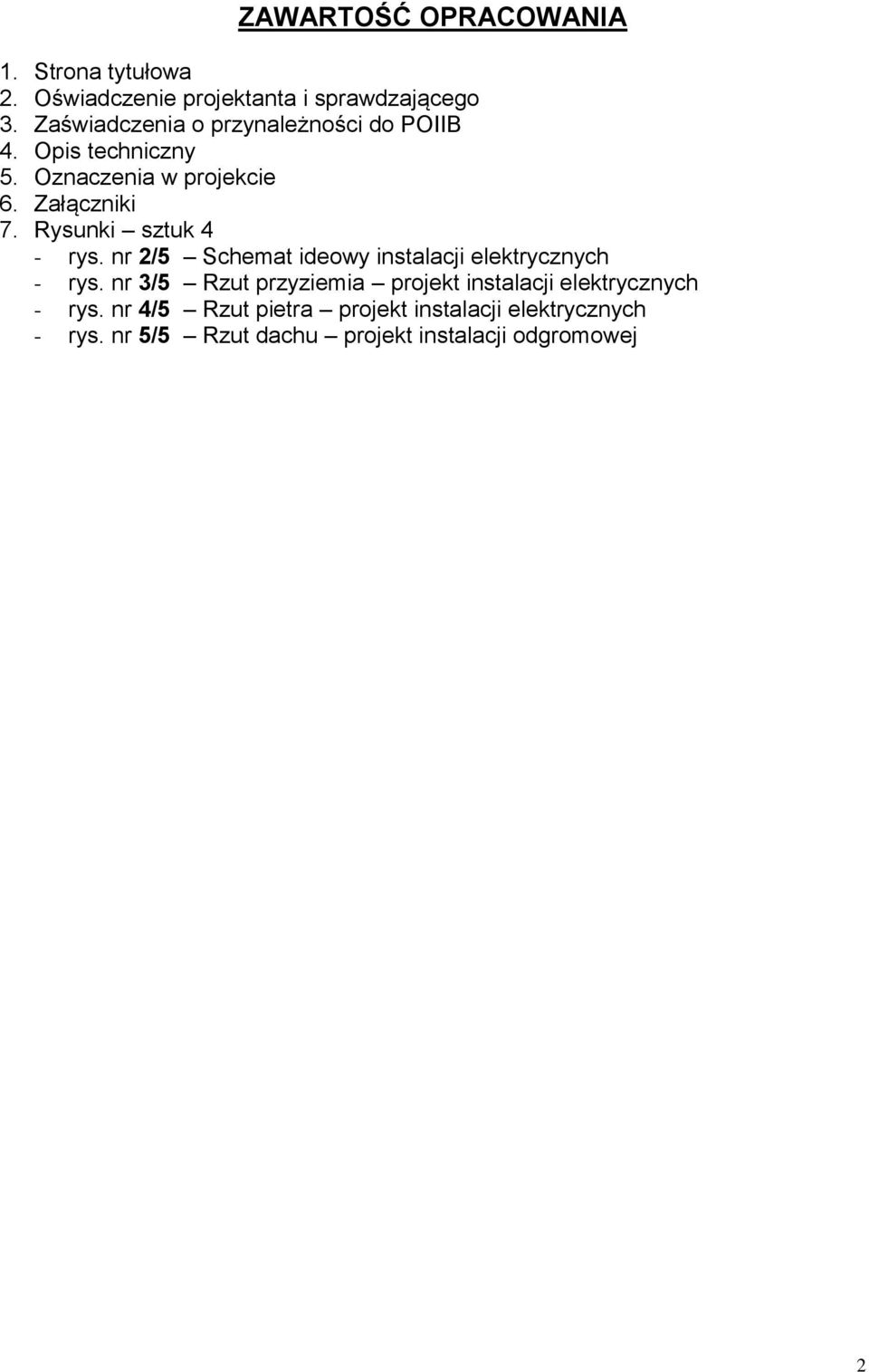

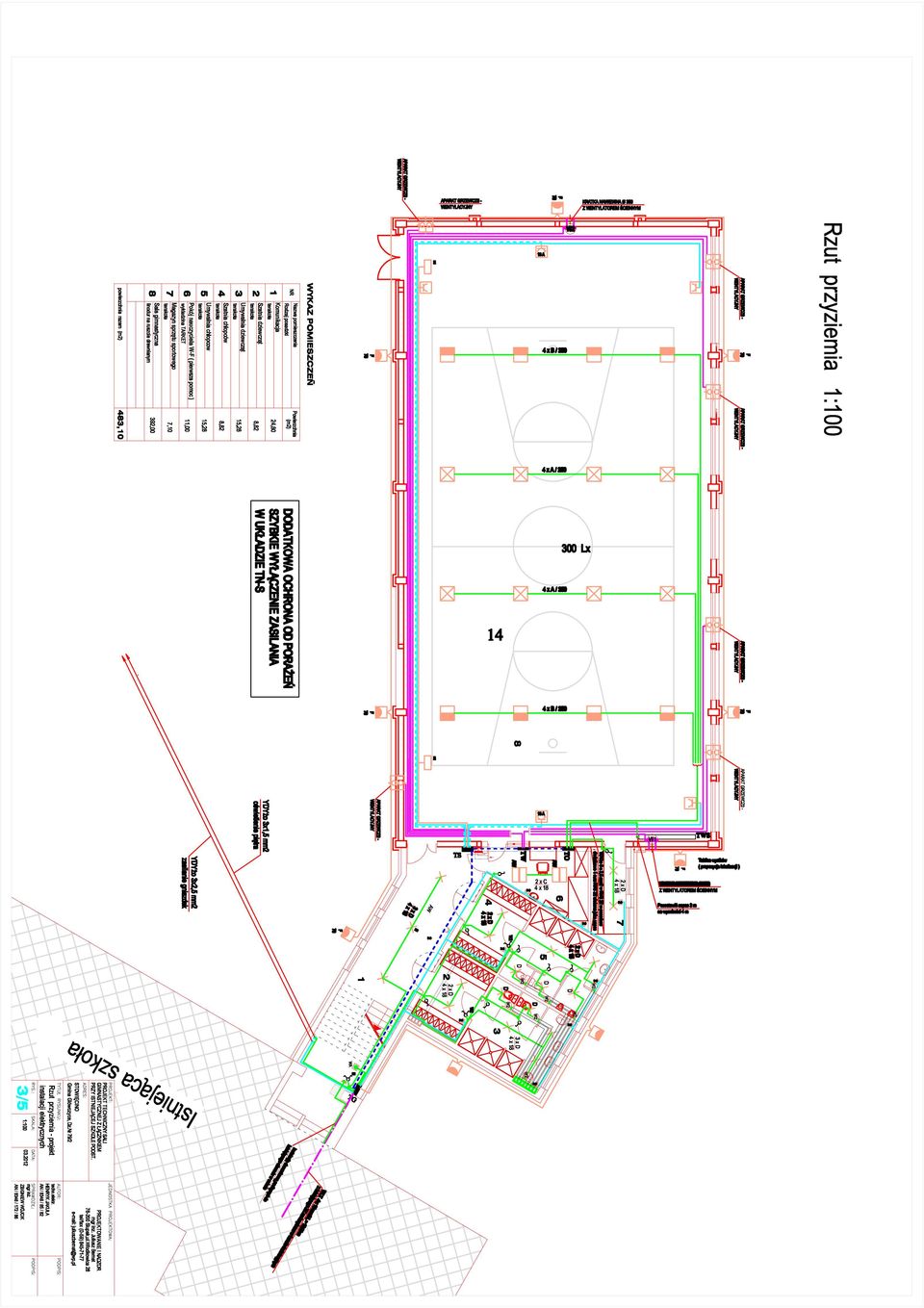

2 ZAWARTOŚĆ OPRACOWANIA 1. Strona tytułowa 2. Oświadczenie projektanta i sprawdzającego 3. Zaświadczenia o przynależności do POIIB 4. Opis techniczny 5. Oznaczenia w projekcie 6. Załączniki 7. Rysunki sztuk 4 - rys. nr 2/5 Schemat ideowy instalacji elektrycznych - rys. nr 3/5 Rzut przyziemia projekt instalacji elektrycznych - rys. nr 4/5 Rzut pietra projekt instalacji elektrycznych - rys. nr 5/5 Rzut dachu projekt instalacji odgromowej 2

3 OPIS TECHNICZNY do projektu budowlano wykonawczego instalacji elektrycznych w sali gimnastycznej z łącznikiem przy Szkole Podstawowej w Stowięcinie. 1. Podstawa opracowania Projekt opracowano na zlecenie Inwestora w oparciu o : Podkłady architektoniczno budowlane Opracowania między branżowe Uzgodnienia z Użytkownikiem Aktualne normy, przepisy i wskazówki projektowania 2. Zakres opracowania W budynku projektuje się następujące rodzaje instalacji : Instalacja oświetlenia podstawowego Instalacja oświetlenia zewnętrznego Instalacja oświetlenia awaryjnego Instalacja sterowania oświetleniem Instalacja dzwonkowa Urządzenia nagłośnienia Instalacja przyzywowa Instalacja siły 400 V Instalacja siły pomocniczej Instalacja ochrony przepięciowej Instalacja połączeń wyrównawczych i ochrony przeciwporażeniowej Instalacja odgromowa Uwagi końcowe 3. Zasilanie i rodzaj energii elektrycznej Projektowana sala gimnastyczna będzie zasilana wewnętrzną linią zasilającą YKY 4 x 16 mm 2 1 kv wyprowadzoną z istniejącego złącza kablowego z 1 pomiarem. Wykonać drugi pomiar podlicznik w tablicy projektowanego zaplecza sali. Wyłączenie w razie zaistnienia pożaru. W razie zaistnienia pożaru przewidziano możliwość wyłączenia obiektu spod napięcia wyłącznikiem pokrętnym zlokalizowanym w miejscu stałego dozoru ( przy wejściu głównym ) Ze względu na niebezpieczeństwo pożaru zgodnie z PN IEV p jest konieczne ograniczenie skutków prądów uszkodzeniowych ( upływowych i ziemnozwarciowych ) zabezpieczając instalację elektryczną urządzeniami różnicowo prądowymi o prądzie wyzwalającym 100 ma i 300 ma. 3

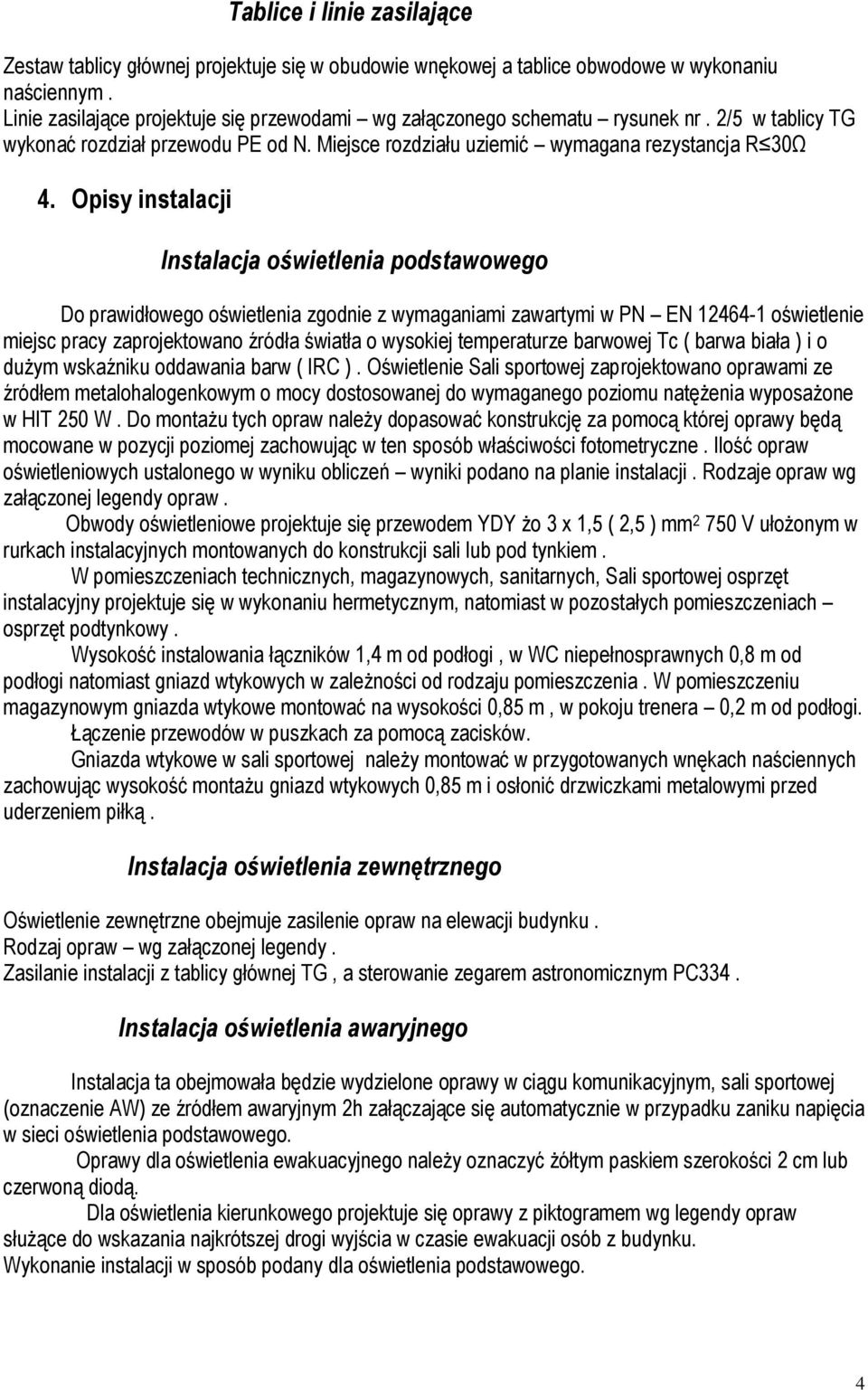

4 Tablice i linie zasilające Zestaw tablicy głównej projektuje się w obudowie wnękowej a tablice obwodowe w wykonaniu naściennym. Linie zasilające projektuje się przewodami wg załączonego schematu rysunek nr. 2/5 w tablicy TG wykonać rozdział przewodu PE od N. Miejsce rozdziału uziemić wymagana rezystancja R 30Ω 4. Opisy instalacji Instalacja oświetlenia podstawowego Do prawidłowego oświetlenia zgodnie z wymaganiami zawartymi w PN EN oświetlenie miejsc pracy zaprojektowano źródła światła o wysokiej temperaturze barwowej Tc ( barwa biała ) i o dużym wskaźniku oddawania barw ( IRC ). Oświetlenie Sali sportowej zaprojektowano oprawami ze źródłem metalohalogenkowym o mocy dostosowanej do wymaganego poziomu natężenia wyposażone w HIT 250 W. Do montażu tych opraw należy dopasować konstrukcję za pomocą której oprawy będą mocowane w pozycji poziomej zachowując w ten sposób właściwości fotometryczne. Ilość opraw oświetleniowych ustalonego w wyniku obliczeń wyniki podano na planie instalacji. Rodzaje opraw wg załączonej legendy opraw. Obwody oświetleniowe projektuje się przewodem YDY żo 3 x 1,5 ( 2,5 ) mm V ułożonym w rurkach instalacyjnych montowanych do konstrukcji sali lub pod tynkiem. W pomieszczeniach technicznych, magazynowych, sanitarnych, Sali sportowej osprzęt instalacyjny projektuje się w wykonaniu hermetycznym, natomiast w pozostałych pomieszczeniach osprzęt podtynkowy. Wysokość instalowania łączników 1,4 m od podłogi, w WC niepełnosprawnych 0,8 m od podłogi natomiast gniazd wtykowych w zależności od rodzaju pomieszczenia. W pomieszczeniu magazynowym gniazda wtykowe montować na wysokości 0,85 m, w pokoju trenera 0,2 m od podłogi. Łączenie przewodów w puszkach za pomocą zacisków. Gniazda wtykowe w sali sportowej należy montować w przygotowanych wnękach naściennych zachowując wysokość montażu gniazd wtykowych 0,85 m i osłonić drzwiczkami metalowymi przed uderzeniem piłką. Instalacja oświetlenia zewnętrznego Oświetlenie zewnętrzne obejmuje zasilenie opraw na elewacji budynku. Rodzaj opraw wg załączonej legendy. Zasilanie instalacji z tablicy głównej TG, a sterowanie zegarem astronomicznym PC334. Instalacja oświetlenia awaryjnego Instalacja ta obejmowała będzie wydzielone oprawy w ciągu komunikacyjnym, sali sportowej (oznaczenie AW) ze źródłem awaryjnym 2h załączające się automatycznie w przypadku zaniku napięcia w sieci oświetlenia podstawowego. Oprawy dla oświetlenia ewakuacyjnego należy oznaczyć żółtym paskiem szerokości 2 cm lub czerwoną diodą. Dla oświetlenia kierunkowego projektuje się oprawy z piktogramem wg legendy opraw służące do wskazania najkrótszej drogi wyjścia w czasie ewakuacji osób z budynku. Wykonanie instalacji w sposób podany dla oświetlenia podstawowego. 4

5 Instalacja sterowania oświetleniem. Instalacja obejmuje sterowanie: a) oświetleniem podstawowym ciągu komunikacyjnego b) oświetleniem podstawowym w Sali sportowej c) oświetleniem awaryjnym d) oświetleniem zewnętrznym STEROWANIE a) rozwiązano lokalnie łącznikami w komunikacji b) rozwiązano lokalnie łącznikami w pomieszczeniu trenera na tablicy TSO uwzględniając sektorowe zapalanie opraw przy podziale Sali kurtyną c) załączanie oświetlenia następuje samoczynnie z chwilą zaniku napięcia w sieci oświetlenia podstawowego d) rozwiązano przy pomocy zegara sterującego astronomicznego PC-334 UWAGA: 1. Oświetlenie ewakuacyjne dla Sali sportowej załączane jest wyłącznie na rozdzielnicy głównej. Załączane jest jedynie w okresie konserwacji przez uprawnioną osobę. 2. Dla układu elektronicznego inwenterów należy doprowadzić oddzielną żyłę przewodu sprzed wyłączników zainstalowanych na ich obwodach. Instalacja dzwonkowa. W celu skomunikowania istniejącego systemu organizacji zajęć w szkole zaprojektowano dzwonek szkolny w obszarze komunikacyjnym, który należy przyłączyć do istniejącej instalacji w Szkole Podstawowej. Urządzenia nagłaśniające. Do celów efektywnej pracy nagłośnienia należy zakupić: 1. 2-drożny aktywny system głośnikowy 500A szt 2 2. statyw mikrofonowy szt 2 3. statyw głośnikowy szt 2 4. dynamiczny mikrofon kablowy D500S szt 2 5. przewód XLR/XLR dł. 2X20m szt 2 Powyższe urządzenia przedstawiono w załączniku. Instalacja przyzywowa. W WC niepełnosprawnych przewidziano system przyzywowy instalując przyciski pociągowe szt. 2 powodujące alarm optyczno akustyczny w hallu komunikacyjnym, kasowany wyłącznie po wejściu do środka i naciśnięciu przycisku kasownika. Na okoliczność skonfigurowania powyższych elementów projektuje się system przyzywowy zasilany napięciem 24V, AC, okablowanie systemu kabelkiem YTKSY 4x1 mm. Elementy systemu należy zainstalować w obudowach podtynkowych z uwzględnieniem osłony IP 44. 5

6 Instalacja siły 400 V i 250 V Instalacja obejmuje zasilanie odbiorników grzejnych, gniazd 3 fazowych do maszyny czyszczącej, tablicy wyników. Przewidziano również możliwość zasilania wentylatorków kanałowych uruchamianych w momencie włączenia oświetlenia bądź wyłącznikiem. Sposób wykonania instalacji jak dla oświetlenia podstawowego o przekrojach podanych w schematach. Instalacja siły pomocniczej Instalacja obejmuje zasilanie tablicy wentylacji TW wraz z układem automatyki dla aparatów grzewczo wentylacyjnych pod dachem Sali sportowej oraz wentylatorów ściennych. Szafy oraz pulpity sterownicze dla instalacji wentylacyjno grzewczej dostarczone będą łącznie z urządzeniami przez producenta wentylacji. Łączenia pomiędzy szafami automatyki a urządzeniami wykonawczymi wykona firma dostarczająca urządzenia. Instalację siłową projektuje się w sposób podany dla oświetlenia podstawowego o przekrojach podanych na schematach. Instalacja ochrony przepięciowej Zgodnie z wymaganiami zawartymi w PN / E p. 4.5., PN IEC i Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 roku ( Dz.U. Nr 75 z dnia r ) zaprojektowano strefową ochronę od przepięć instalacji i urządzeń elektrycznych. Spełnienie wymagań zawartych w w/w normach i przepisach zrealizować należy za pomocą ochronników TNS zapewniający poziom ochrony 1º i 2º, oraz FML dla poziomu 3º. Instalacja połączeń wyrównawczych i ochrony przeciwporażeniowej W obiekcie zaprojektowano układ zasilający TN C S ( układ TN C od istniejącej tablicy szkoły, a dla nowej sali układ TN S ). Jako dodatkową ochronę od porażeń prądem elektrycznym projektuje się dla obwodów gniazd wtykowych wyłączniki ochronne różnicowoprądowe o prądzie wyzwalającym 30 ma ( p PN IEC ). Dla instalacji elektrycznej wymagającej dodatkowej ochrony projektuje się obwody : - 1 fazowe jako 3 żyłowe - 3 fazowe jako 5 żyłowe Z dodatkową żyłą ochronną PE koloru żółto zielonego. Do przewodu ochronnego należy przyłączyć wszystkie styki ochronne gniazd wtykowych i obudowy urządzeń elektrycznych. Dla uniknięcia możliwości wystąpienia różnicy potencjałów na poszczególnych instalacjach w obiekcie projektuje się połączenia wyrównawcze główne. Zbiorczą szynę wyrównawczą ( ZSW ) projektuje się przy zestawie głównym do której należy przyłączyć PE rozdzielnicy głównej oraz zastępczą szynę wyrównawczą, która w obiekcie pełni magistrala uziemiająca wykonana przewodem LY 25 mm 2 ( CC ) ułożonym wzdłuż trasy przewodów do której należy podłączyć rury instalacji wod kan, kanały wentylacyjne, metalowe obudowy rozdzielnic płaskownikiem Fe Zn 20 x 3 mm oraz magistralę uziemień dodatkowych ( miejscowych ) SZU przewodem DY 2,5 mm 2 w rurce Pt. Zbiorczą szynę wyrównawczą ( SZW należy uziemić podłączając do przewodu PE połączonego z uziomem przy rozdziale Pe od N powinno być wykonane w sposób pewny i trwały pod względem mechanicznym i elektrycznym by umożliwiało wykonanie pomiarów rezystancji uziemienia. 6

7 Instalacja odgromowa Instalacje odgromową zaprojektowano w oparciu o normę PN IEC i 2001 i :2001. Dla ochrony zewnętrznej projektuje się zwidy poziome drutem DFe Zn Ø 8 mm, do którego podłączyć wszystkie metalowe elementy wystające ponad dach : wywiewki kanalizacyjne, rynny dachowe, obudowy wentylatorów i kominów. Jako uziom projektuje się uziom powierzchniowy z płaskownika 25 x 4 mm ułożony w obszarze sali sportowej a podłączony z istniejącym uziomem szkoły. Połączenia przewodów odprowadzających z uziomem sztucznym ułożonym w obszarze zaplecza sali sportowej należy wykonać za pomocą przewodów uziemiających z zaciskami probierczymi ( ZK ) umieszczonymi w miejsc ach łatwo dostępnych na wysokości 0,6 m od terenu dla pomiarów rezystancji uziemienia i osłonięte puszką PVC z oznaczeniem. Aby konstrukcja obiektu stanowiła metaliczne połączenie z siatką ekwipotencjalną wewnętrzną należy przewody odprowadzające ora słupy połączyć płaskownikiem Fe Zn 25 x 4 mm za pomocą śrub łączących tę konstrukcję ( płaskownik układać w trakcie prac budowlanych pod nadzorem elektryka ). Przy oddaniu do eksploatacji obiektu należy wykonać badania odbiorcze zgodnie z PN 86 / E / 01 p ; p i p oględziny badanie ochrony przeciwporażeniowej badanie rezystancji izolacji przewodów badanie rozdzielnic i działania instalacji badania ciągłości przewodu ochronnego badanie wyłączników różnicowoprądowych badanie rezystancji instalacji odgromowej Uwagi końcowe Odbiorniki łączyć w sposób symetryczny dla faz L1, L2, L3. Stosować materiały mające aktualne atesty i świadectwa dopuszczenia. Sporządzić dokumentację powykonawczą i przekazać Użytkownikowi, całość prac wykonać zgodnie z obowiązującymi przepisami i normami. 7

8

9

10

11

12
