Rozdział nr 2 - Część sanitarna
|
|
- Bogumił Łuczak
- 8 lat temu
- Przeglądów:
Transkrypt

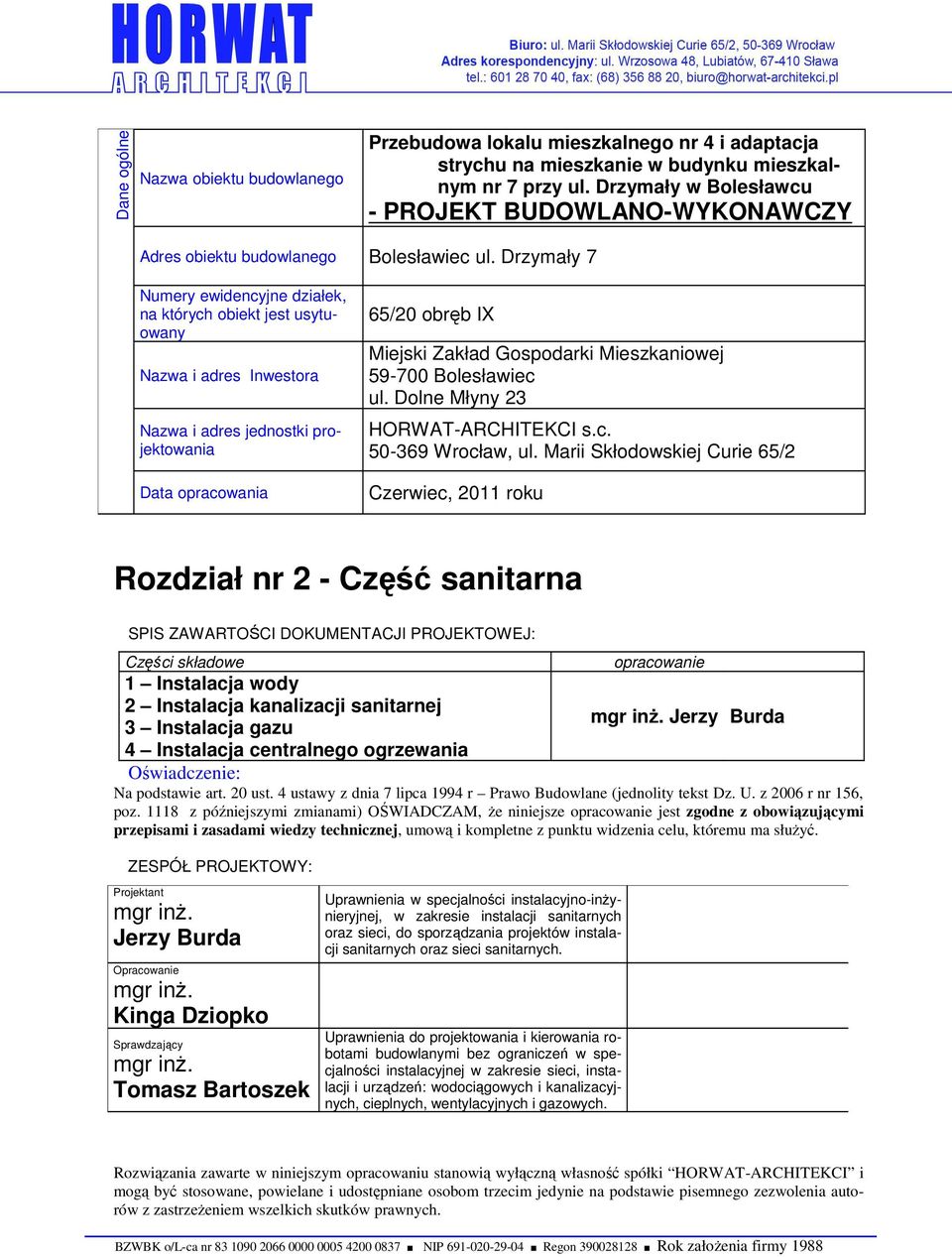

1 Dane ogólne Nazwa obiektu budowlanego Przebudowa lokalu mieszkalnego nr 4 i adaptacja strychu na mieszkanie w budynku mieszkalnym nr 7 przy ul. Drzymały w Bolesławcu - PROJEKT BUDOWLANO-WYKONAWCZY Adres obiektu budowlanego Bolesławiec ul. Drzymały 7 Numery ewidencyjne działek, na których obiekt jest usytuowany Nazwa i adres Inwestora Nazwa i adres jednostki projektowania Data opracowania 65/20 obręb IX Miejski Zakład Gospodarki Mieszkaniowej Bolesławiec ul. Dolne Młyny 23 HORWAT-ARCHITEKCI s.c Wrocław, ul. Marii Skłodowskiej Curie 65/2 Czerwiec, 2011 roku Rozdział nr 2 - Część sanitarna SPIS ZAWARTOŚCI DOKUMENTACJI PROJEKTOWEJ: Części składowe 1 Instalacja wody 2 Instalacja kanalizacji sanitarnej 3 Instalacja gazu 4 Instalacja centralnego ogrzewania opracowanie mgr inŝ. Jerzy Burda Oświadczenie: Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r Prawo Budowlane (jednolity tekst Dz. U. z 2006 r nr 156, poz z późniejszymi zmianami) OŚWIADCZAM, Ŝe niniejsze opracowanie jest zgodne z obowiązującymi przepisami i zasadami wiedzy technicznej, umową i kompletne z punktu widzenia celu, któremu ma słuŝyć. ZESPÓŁ PROJEKTOWY: Projektant mgr inŝ. Jerzy Burda Opracowanie mgr inŝ. Kinga Dziopko Sprawdzający mgr inŝ. Tomasz Bartoszek Uprawnienia w specjalności instalacyjno-inŝynieryjnej, w zakresie instalacji sanitarnych oraz sieci, do sporządzania projektów instalacji sanitarnych oraz sieci sanitarnych. Uprawnienia do projektowania i kierowania robotami budowlanymi bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń: wodociągowych i kanalizacyjnych, cieplnych, wentylacyjnych i gazowych. Rozwiązania zawarte w niniejszym opracowaniu stanowią wyłączną własność spółki HORWAT-ARCHITEKCI i mogą być stosowane, powielane i udostępniane osobom trzecim jedynie na podstawie pisemnego zezwolenia autorów z zastrzeŝeniem wszelkich skutków prawnych. BZWBK o/l-ca nr NIP Regon Rok załoŝenia firmy 1988

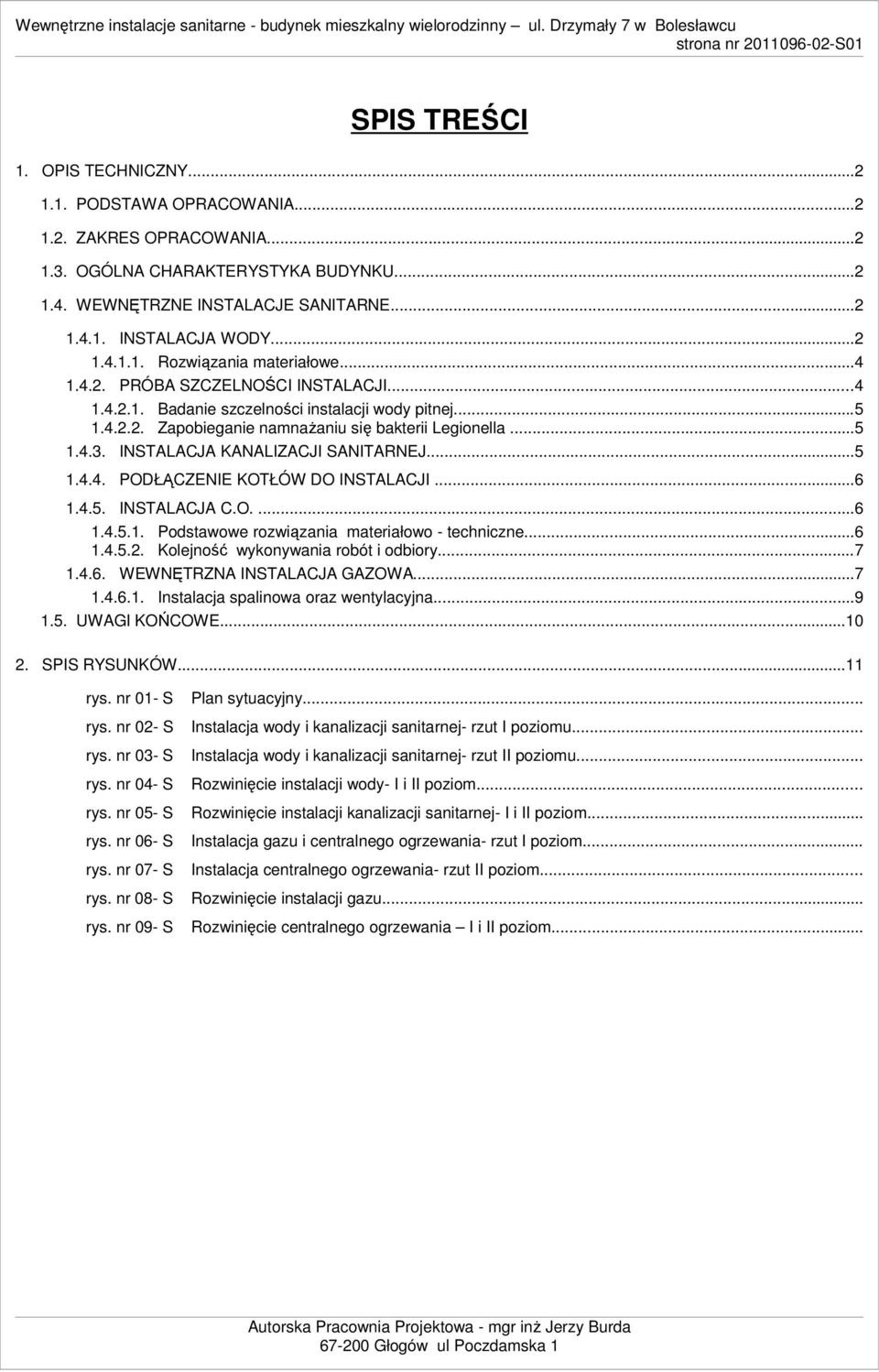

2 strona nr S01 SPIS TREŚCI 1. OPIS TECHNICZNY PODSTAWA OPRACOWANIA ZAKRES OPRACOWANIA OGÓLNA CHARAKTERYSTYKA BUDYNKU WEWNĘTRZNE INSTALACJE SANITARNE INSTALACJA WODY Rozwiązania materiałowe PRÓBA SZCZELNOŚCI INSTALACJI Badanie szczelności instalacji wody pitnej Zapobieganie namnaŝaniu się bakterii Legionella INSTALACJA KANALIZACJI SANITARNEJ PODŁĄCZENIE KOTŁÓW DO INSTALACJI INSTALACJA C.O Podstawowe rozwiązania materiałowo - techniczne Kolejność wykonywania robót i odbiory WEWNĘTRZNA INSTALACJA GAZOWA Instalacja spalinowa oraz wentylacyjna UWAGI KOŃCOWE SPIS RYSUNKÓW...11 rys. nr 01- S rys. nr 02- S rys. nr 03- S rys. nr 04- S rys. nr 05- S rys. nr 06- S rys. nr 07- S rys. nr 08- S rys. nr 09- S Plan sytuacyjny... Instalacja wody i kanalizacji sanitarnej- rzut I poziomu... Instalacja wody i kanalizacji sanitarnej- rzut II poziomu... Rozwinięcie instalacji wody- I i II poziom... Rozwinięcie instalacji kanalizacji sanitarnej- I i II poziom... Instalacja gazu i centralnego ogrzewania- rzut I poziom... Instalacja centralnego ogrzewania- rzut II poziom... Rozwinięcie instalacji gazu... Rozwinięcie centralnego ogrzewania I i II poziom...

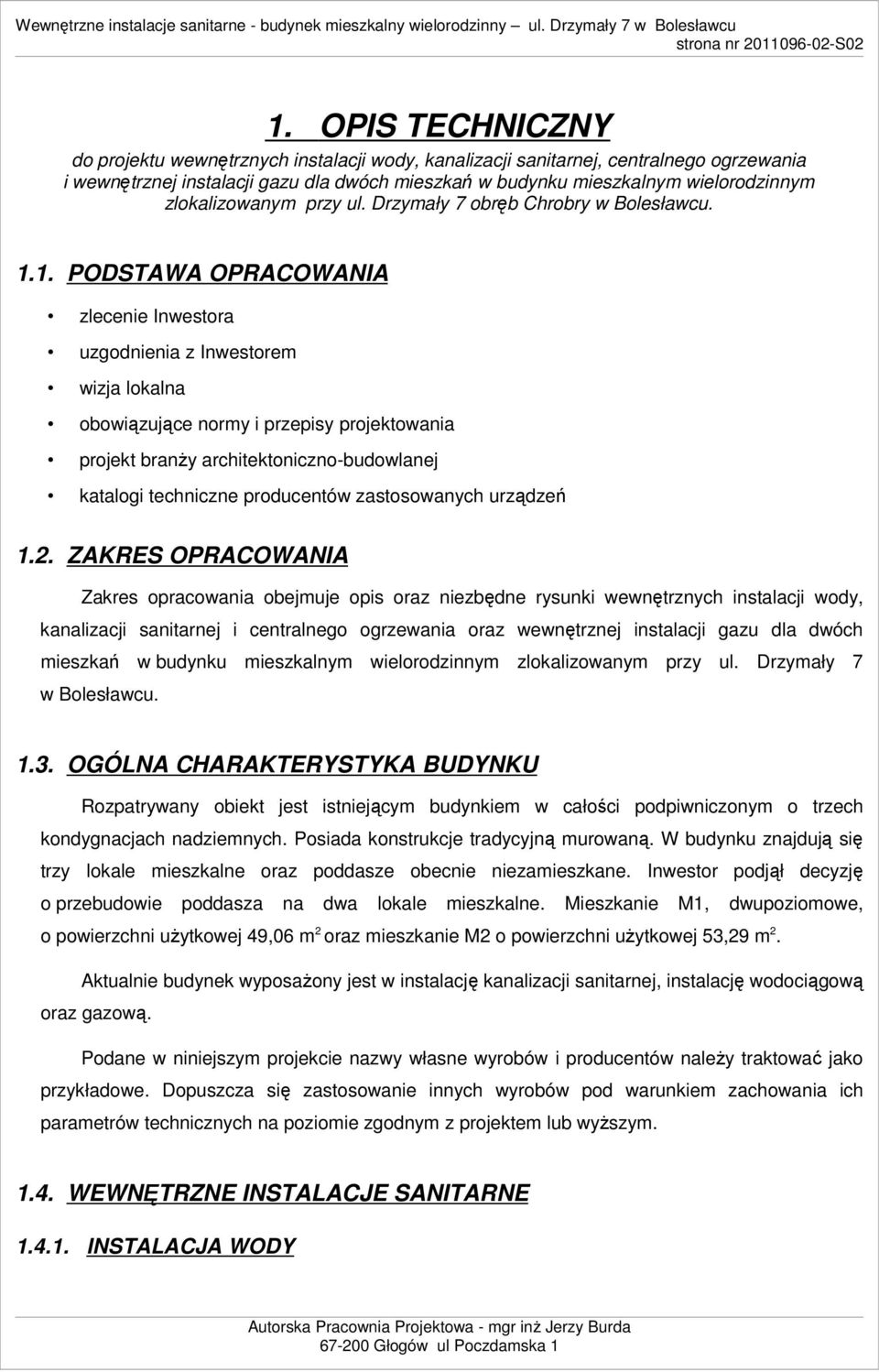

3 strona nr S02 1. OPIS TECHNICZNY do projektu wewnętrznych instalacji wody, kanalizacji sanitarnej, centralnego ogrzewania i wewnętrznej instalacji gazu dla dwóch mieszkań w budynku mieszkalnym wielorodzinnym zlokalizowanym przy ul. Drzymały 7 obręb Chrobry w Bolesławcu PODSTAWA OPRACOWANIA zlecenie Inwestora uzgodnienia z Inwestorem wizja lokalna obowiązujące normy i przepisy projektowania projekt branŝy architektoniczno-budowlanej katalogi techniczne producentów zastosowanych urządzeń 1.2. ZAKRES OPRACOWANIA Zakres opracowania obejmuje opis oraz niezbędne rysunki wewnętrznych instalacji wody, kanalizacji sanitarnej i centralnego ogrzewania oraz wewnętrznej instalacji gazu dla dwóch mieszkań w budynku mieszkalnym wielorodzinnym zlokalizowanym przy ul. Drzymały 7 w Bolesławcu OGÓLNA CHARAKTERYSTYKA BUDYNKU Rozpatrywany obiekt jest istniejącym budynkiem w całości podpiwniczonym o trzech kondygnacjach nadziemnych. Posiada konstrukcje tradycyjną murowaną. W budynku znajdują się trzy lokale mieszkalne oraz poddasze obecnie niezamieszkane. Inwestor podjął decyzję o przebudowie poddasza na dwa lokale mieszkalne. Mieszkanie M1, dwupoziomowe, o powierzchni uŝytkowej 49,06 m 2 oraz mieszkanie M2 o powierzchni uŝytkowej 53,29 m 2. Aktualnie budynek wyposaŝony jest w instalację kanalizacji sanitarnej, instalację wodociągową oraz gazową. Podane w niniejszym projekcie nazwy własne wyrobów i producentów naleŝy traktować jako przykładowe. Dopuszcza się zastosowanie innych wyrobów pod warunkiem zachowania ich parametrów technicznych na poziomie zgodnym z projektem lub wyŝszym WEWNĘTRZNE INSTALACJE SANITARNE INSTALACJA WODY

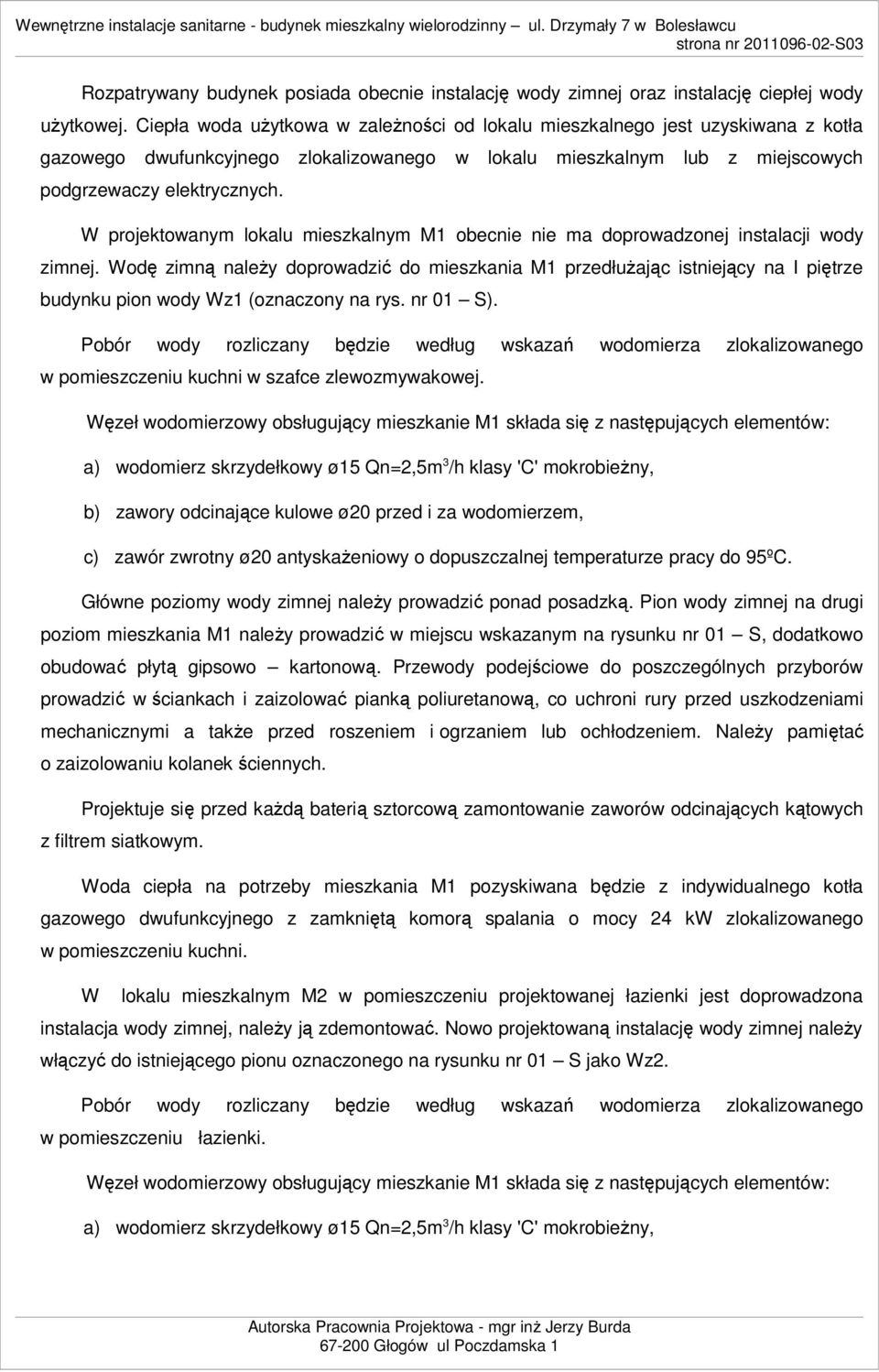

4 strona nr S03 Rozpatrywany budynek posiada obecnie instalację wody zimnej oraz instalację ciepłej wody uŝytkowej. Ciepła woda uŝytkowa w zaleŝności od lokalu mieszkalnego jest uzyskiwana z kotła gazowego dwufunkcyjnego zlokalizowanego w lokalu mieszkalnym lub z miejscowych podgrzewaczy elektrycznych. W projektowanym lokalu mieszkalnym M1 obecnie nie ma doprowadzonej instalacji wody zimnej. Wodę zimną naleŝy doprowadzić do mieszkania M1 przedłuŝając istniejący na I piętrze budynku pion wody Wz1 (oznaczony na rys. nr 01 S). Pobór wody rozliczany będzie według wskazań wodomierza zlokalizowanego w pomieszczeniu kuchni w szafce zlewozmywakowej. Węzeł wodomierzowy obsługujący mieszkanie M1 składa się z następujących elementów: a) wodomierz skrzydełkowy ø15 Qn=2,5m 3 /h klasy 'C' mokrobieŝny, b) zawory odcinające kulowe ø20 przed i za wodomierzem, c) zawór zwrotny ø20 antyskaŝeniowy o dopuszczalnej temperaturze pracy do 95ºC. Główne poziomy wody zimnej naleŝy prowadzić ponad posadzką. Pion wody zimnej na drugi poziom mieszkania M1 naleŝy prowadzić w miejscu wskazanym na rysunku nr 01 S, dodatkowo obudować płytą gipsowo kartonową. Przewody podejściowe do poszczególnych przyborów prowadzić w ściankach i zaizolować pianką poliuretanową, co uchroni rury przed uszkodzeniami mechanicznymi a takŝe przed roszeniem i ogrzaniem lub ochłodzeniem. NaleŜy pamiętać o zaizolowaniu kolanek ściennych. Projektuje się przed kaŝdą baterią sztorcową zamontowanie zaworów odcinających kątowych z filtrem siatkowym. Woda ciepła na potrzeby mieszkania M1 pozyskiwana będzie z indywidualnego kotła gazowego dwufunkcyjnego z zamkniętą komorą spalania o mocy 24 kw zlokalizowanego w pomieszczeniu kuchni. W lokalu mieszkalnym M2 w pomieszczeniu projektowanej łazienki jest doprowadzona instalacja wody zimnej, naleŝy ją zdemontować. Nowo projektowaną instalację wody zimnej naleŝy włączyć do istniejącego pionu oznaczonego na rysunku nr 01 S jako Wz2. Pobór wody rozliczany będzie według wskazań wodomierza zlokalizowanego w pomieszczeniu łazienki. Węzeł wodomierzowy obsługujący mieszkanie M1 składa się z następujących elementów: a) wodomierz skrzydełkowy ø15 Qn=2,5m 3 /h klasy 'C' mokrobieŝny,

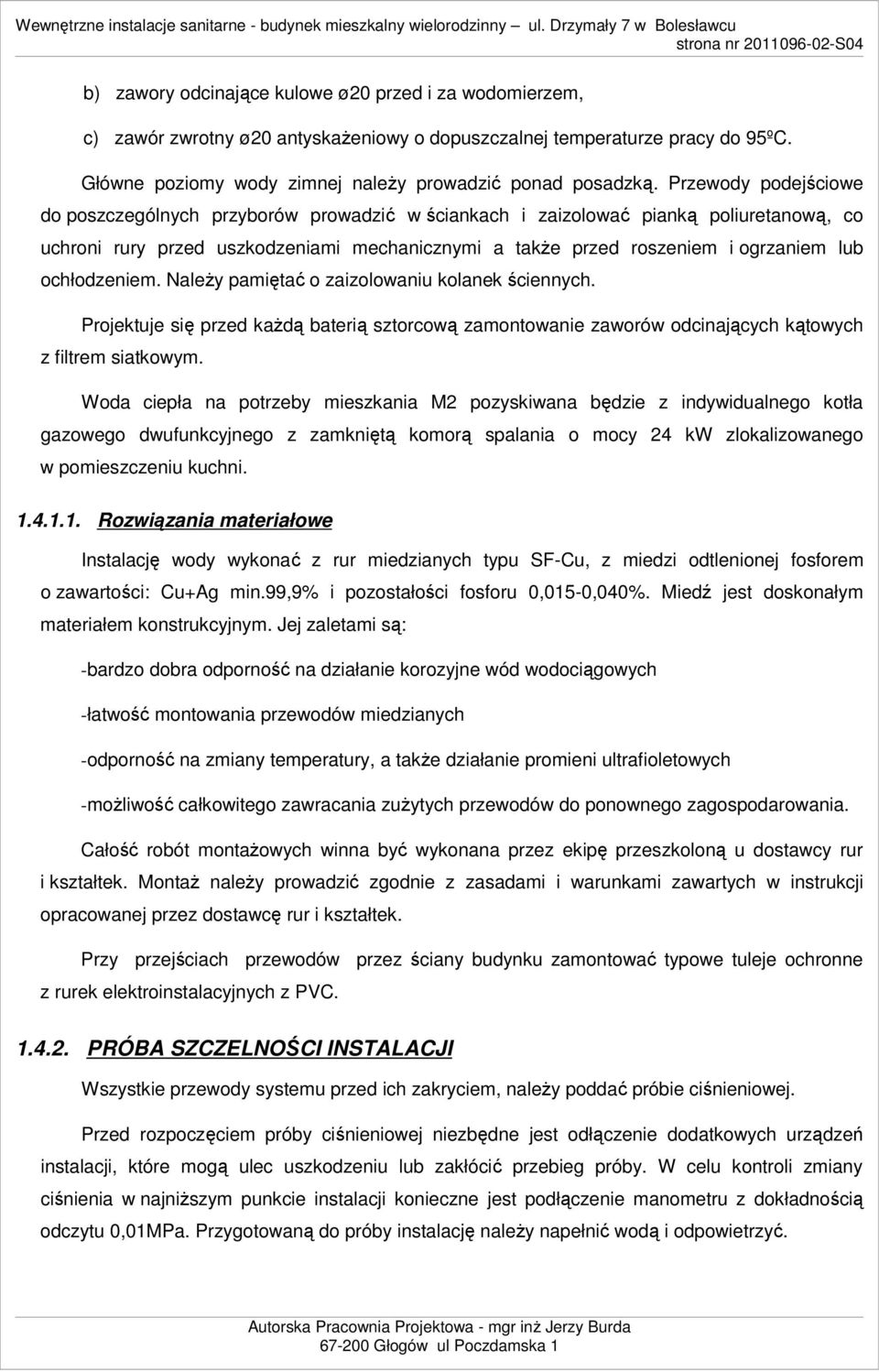

5 strona nr S04 b) zawory odcinające kulowe ø20 przed i za wodomierzem, c) zawór zwrotny ø20 antyskaŝeniowy o dopuszczalnej temperaturze pracy do 95ºC. Główne poziomy wody zimnej naleŝy prowadzić ponad posadzką. Przewody podejściowe do poszczególnych przyborów prowadzić w ściankach i zaizolować pianką poliuretanową, co uchroni rury przed uszkodzeniami mechanicznymi a takŝe przed roszeniem i ogrzaniem lub ochłodzeniem. NaleŜy pamiętać o zaizolowaniu kolanek ściennych. Projektuje się przed kaŝdą baterią sztorcową zamontowanie zaworów odcinających kątowych z filtrem siatkowym. Woda ciepła na potrzeby mieszkania M2 pozyskiwana będzie z indywidualnego kotła gazowego dwufunkcyjnego z zamkniętą komorą spalania o mocy 24 kw zlokalizowanego w pomieszczeniu kuchni Rozwiązania materiałowe Instalację wody wykonać z rur miedzianych typu SF-Cu, z miedzi odtlenionej fosforem o zawartości: Cu+Ag min.99,9% i pozostałości fosforu 0,015-0,040%. Miedź jest doskonałym materiałem konstrukcyjnym. Jej zaletami są: -bardzo dobra odporność na działanie korozyjne wód wodociągowych -łatwość montowania przewodów miedzianych -odporność na zmiany temperatury, a takŝe działanie promieni ultrafioletowych -moŝliwość całkowitego zawracania zuŝytych przewodów do ponownego zagospodarowania. Całość robót montaŝowych winna być wykonana przez ekipę przeszkoloną u dostawcy rur i kształtek. MontaŜ naleŝy prowadzić zgodnie z zasadami i warunkami zawartych w instrukcji opracowanej przez dostawcę rur i kształtek. Przy przejściach przewodów przez ściany budynku zamontować typowe tuleje ochronne z rurek elektroinstalacyjnych z PVC PRÓBA SZCZELNOŚCI INSTALACJI Wszystkie przewody systemu przed ich zakryciem, naleŝy poddać próbie ciśnieniowej. Przed rozpoczęciem próby ciśnieniowej niezbędne jest odłączenie dodatkowych urządzeń instalacji, które mogą ulec uszkodzeniu lub zakłócić przebieg próby. W celu kontroli zmiany ciśnienia w najniŝszym punkcie instalacji konieczne jest podłączenie manometru z dokładnością odczytu 0,01MPa. Przygotowaną do próby instalację naleŝy napełnić wodą i odpowietrzyć.

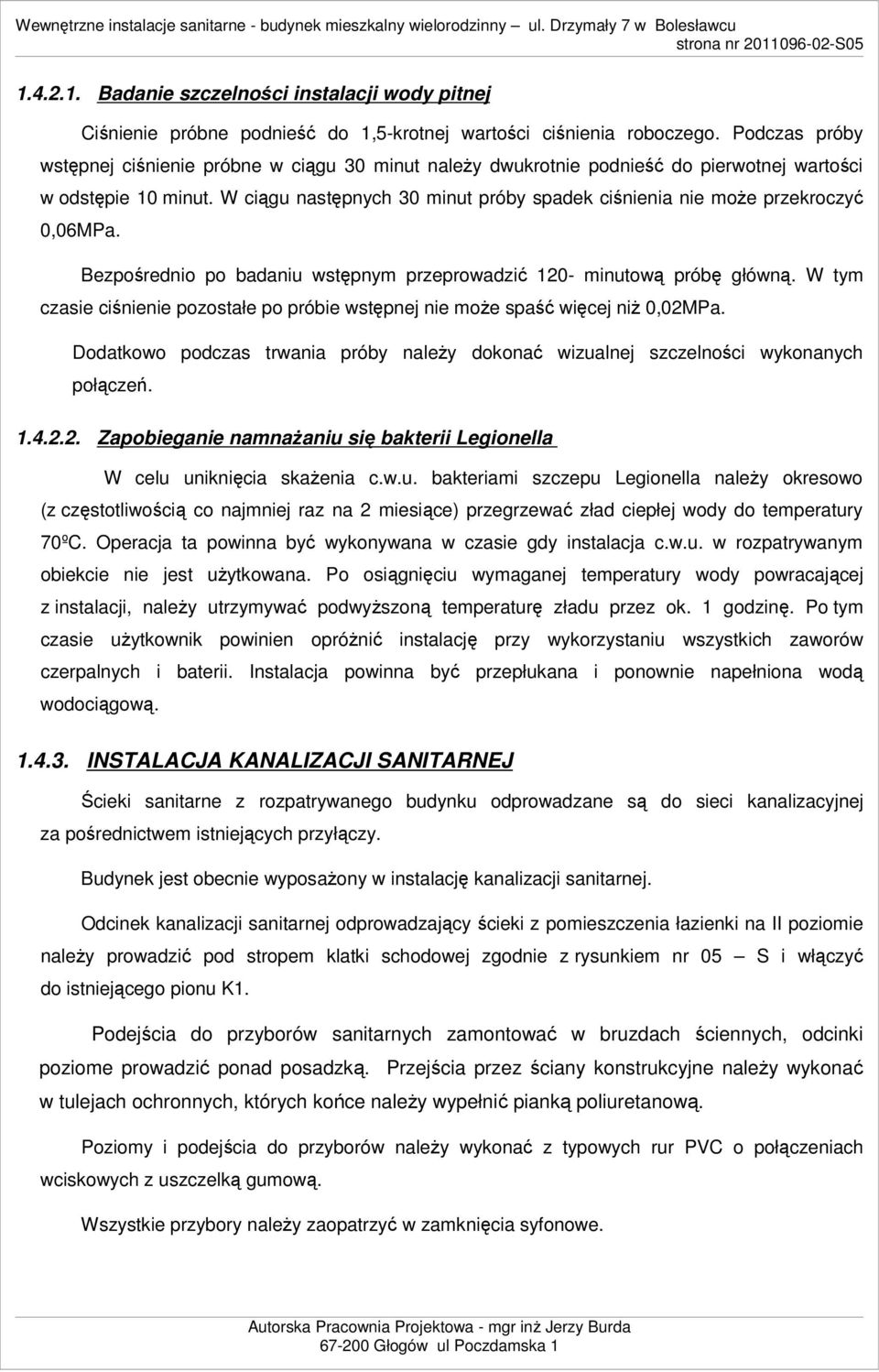

6 strona nr S Badanie szczelności instalacji wody pitnej Ciśnienie próbne podnieść do 1,5-krotnej wartości ciśnienia roboczego. Podczas próby wstępnej ciśnienie próbne w ciągu 30 minut naleŝy dwukrotnie podnieść do pierwotnej wartości w odstępie 10 minut. W ciągu następnych 30 minut próby spadek ciśnienia nie moŝe przekroczyć 0,06MPa. Bezpośrednio po badaniu wstępnym przeprowadzić 120- minutową próbę główną. W tym czasie ciśnienie pozostałe po próbie wstępnej nie moŝe spaść więcej niŝ 0,02MPa. Dodatkowo podczas trwania próby naleŝy dokonać wizualnej szczelności wykonanych połączeń Zapobieganie namnaŝaniu się bakterii Legionella W celu uniknięcia skaŝenia c.w.u. bakteriami szczepu Legionella naleŝy okresowo (z częstotliwością co najmniej raz na 2 miesiące) przegrzewać zład ciepłej wody do temperatury 70ºC. Operacja ta powinna być wykonywana w czasie gdy instalacja c.w.u. w rozpatrywanym obiekcie nie jest uŝytkowana. Po osiągnięciu wymaganej temperatury wody powracającej z instalacji, naleŝy utrzymywać podwyŝszoną temperaturę zładu przez ok. 1 godzinę. Po tym czasie uŝytkownik powinien opróŝnić instalację przy wykorzystaniu wszystkich zaworów czerpalnych i baterii. Instalacja powinna być przepłukana i ponownie napełniona wodą wodociągową INSTALACJA KANALIZACJI SANITARNEJ Ścieki sanitarne z rozpatrywanego budynku odprowadzane są do sieci kanalizacyjnej za pośrednictwem istniejących przyłączy. Budynek jest obecnie wyposaŝony w instalację kanalizacji sanitarnej. Odcinek kanalizacji sanitarnej odprowadzający ścieki z pomieszczenia łazienki na II poziomie naleŝy prowadzić pod stropem klatki schodowej zgodnie z rysunkiem nr 05 S i włączyć do istniejącego pionu K1. Podejścia do przyborów sanitarnych zamontować w bruzdach ściennych, odcinki poziome prowadzić ponad posadzką. Przejścia przez ściany konstrukcyjne naleŝy wykonać w tulejach ochronnych, których końce naleŝy wypełnić pianką poliuretanową. Poziomy i podejścia do przyborów naleŝy wykonać z typowych rur PVC o połączeniach wciskowych z uszczelką gumową. Wszystkie przybory naleŝy zaopatrzyć w zamknięcia syfonowe.
7 strona nr S06 Minimalny spadek poziomów kanalizacji sanitarnej: 1,5% dla przewodów o średnicy 0,16m 2,5%dla przewodów o średnicy 0,11m 3,5%dla przewodów o średnicy 0,05m PODŁĄCZENIE KOTŁÓW DO INSTALACJI Projektowane kotły pracować będą na potrzeby centralnego ogrzewania i ciepłej wody uŝytkowej. Podejścia mediów do w/w kotłów naleŝy wykonać z: centralne ogrzewanie rury miedziane o połączeniach lutowanych na miękko. Na przewodzie powrotnym zamontować filtr siatkowy. woda zimna i ciepła rury miedziane. Przy kaŝdym kotle na potrzeby lokali mieszkalnych na przewodzie wody zimnej zamontować zawór odcinający, filtr siatkowy oraz zawór zwrotny, na przewodzie wody ciepłej zawór odcinający. gaz opałowy rury stalowe o połączeniach spawanych lub gwintowanych. W miejscu łatwo dostępnym i widocznym zamontować kurek odcinający oraz filtr siatkowy. instalacja powietrzno-spalinowa wykonać z atestowanych rur z blachy kwasoodpornej zgodnie z wytycznymi producenta kotła. Zabrania się stosowania elastycznych rur aluminiowych INSTALACJA C.O. Źródłem ciepła dla projektowanych lokali mieszkalnych będą gazowy kotły dwufunkcyjne o mocy 24 kw zlokalizowane w pomieszczeniach kuchni kaŝdego z lokali mieszkalnych. Główne poziome przewody rozprowadzające czynnik grzewczy naleŝy prowadzić nad posadzką. Instalacja centralnego ogrzewania zasilać będzie w ciepło projektowane grzejniki płytowe. Instalację centralnego ogrzewania do grzejników naleŝy wykonać z rur miedzianych o połączeniach lutowanych na miękko. Kompensację wydłuŝeń termicznych przewodów zapewniono przez odpowiedni układ geometryczny instalacji Podstawowe rozwiązania materiałowo - techniczne źródło ciepła - gazowe kotły dwufunkcyjne o mocy 24 kwzamontowane w kuchniach

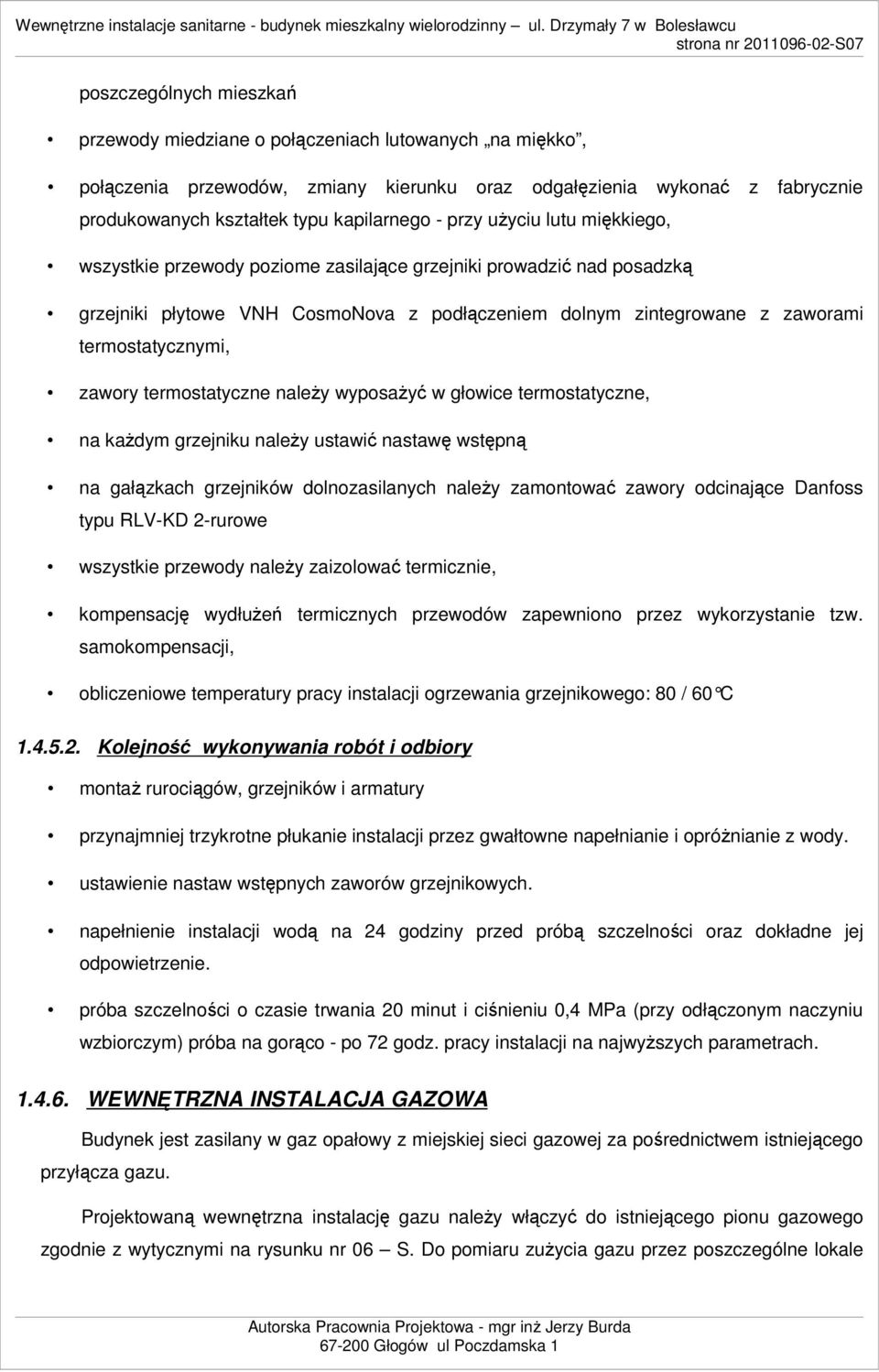

8 strona nr S07 poszczególnych mieszkań przewody miedziane o połączeniach lutowanych na miękko, połączenia przewodów, zmiany kierunku oraz odgałęzienia wykonać z fabrycznie produkowanych kształtek typu kapilarnego - przy uŝyciu lutu miękkiego, wszystkie przewody poziome zasilające grzejniki prowadzić nad posadzką grzejniki płytowe VNH CosmoNova z podłączeniem dolnym zintegrowane z zaworami termostatycznymi, zawory termostatyczne naleŝy wyposaŝyć w głowice termostatyczne, na kaŝdym grzejniku naleŝy ustawić nastawę wstępną na gałązkach grzejników dolnozasilanych naleŝy zamontować zawory odcinające Danfoss typu RLV-KD 2-rurowe wszystkie przewody naleŝy zaizolować termicznie, kompensację wydłuŝeń termicznych przewodów zapewniono przez wykorzystanie tzw. samokompensacji, obliczeniowe temperatury pracy instalacji ogrzewania grzejnikowego: 80 / 60 C Kolejność wykonywania robót i odbiory montaŝ rurociągów, grzejników i armatury przynajmniej trzykrotne płukanie instalacji przez gwałtowne napełnianie i opróŝnianie z wody. ustawienie nastaw wstępnych zaworów grzejnikowych. napełnienie instalacji wodą na 24 godziny przed próbą szczelności oraz dokładne jej odpowietrzenie. próba szczelności o czasie trwania 20 minut i ciśnieniu 0,4 MPa (przy odłączonym naczyniu wzbiorczym) próba na gorąco - po 72 godz. pracy instalacji na najwyŝszych parametrach WEWNĘTRZNA INSTALACJA GAZOWA Budynek jest zasilany w gaz opałowy z miejskiej sieci gazowej za pośrednictwem istniejącego przyłącza gazu. Projektowaną wewnętrzna instalację gazu naleŝy włączyć do istniejącego pionu gazowego zgodnie z wytycznymi na rysunku nr 06 S. Do pomiaru zuŝycia gazu przez poszczególne lokale
9 strona nr S08 mieszkalne projektuje się gazomierze G6, montowane w szafkach metalowych na klatkach schodowych. Przewiduje się zainstalowanie w budynku dodatkowo następujących odbiorników gazu: kocioł dwufunkcyjny o mocy 24 kw z zamkniętą komorą spalania 2 szt. kuchenka gazowa 2 szt. Przewody instalacji gazowej naleŝy prowadzić zgodnie z załączonymi rzutami oraz rozwinięciem wewnętrznej instalacji gazu. Przewody wewnątrz budynku naleŝy wykonać z rur stalowych czarnych bez szwu o połączeniach spawanych, połączenia gwintowe dopuszcza się tylko przy armaturze i przyborach gazowych. Przewody instalacji gazowej w stosunku do przewodów innych instalacji stanowiących wyposaŝenie budynku (c.o., wodnej, kanalizacyjnej, elektrycznej) naleŝy lokalizować w sposób zapewniający bezpieczeństwo ich uŝytkowania, a odległość między nimi powinna umoŝliwić wykonanie prac konserwacyjnych. Poziome odcinki instalacji gazowej naleŝy usytuować w odległości co najmniej 10 cm powyŝej innych przewodów instalacyjnych, przy skrzyŝowaniach odległość ta powinna wynosić ci najmniej 2 cm. Od urządzeń elektrycznych iskrzących (wyłączników, łączników, bezpieczników, gniazd wtykowych) odległość ta winna wynosić 60cm. Przewody gazowe prowadzić w odległości 2-3 cm od powierzchni ścian ze spadkiem 4mm na 1mb w kierunku dopływu gazu. Przy przejściach przez przegrody konstrukcyjne (ściany, stropy) przewody naleŝy prowadzić w stalowych rurach osłonowych. Miejsce wolne pomiędzy przewodem gazowym, a rurą osłonową naleŝy uszczelnić szczeliwem elastycznym nie powodującym korozji rur. Przed kaŝdym urządzeniem gazowym naleŝy zamontować kurek odcinający dopływ gazu. Kurek odcinający moŝe być zamontowany na pionowym lub poziomym przewodzie gazowym w miejscu łatwo dostępnym, w odległości nie większej niŝ 0,5m od króćca łączącego urządzenie z instalacją. W celu zabezpieczenia armatury kotła przed ewentualnym zanieczyszczeniem projektuje się filtr siatkowy gazu, który naleŝy umieścić na odcinku łączącym instalację z kotłem. Połączenia instalacji z odbiornikiem wykonać na stałe za pomocą dwuzłączki lub przy pomocy atestowanych złączy elastycznych. Zabrania się montaŝu przewodów i przyborów gazowych w pomieszczeniach spełniających rolę sypialnych.

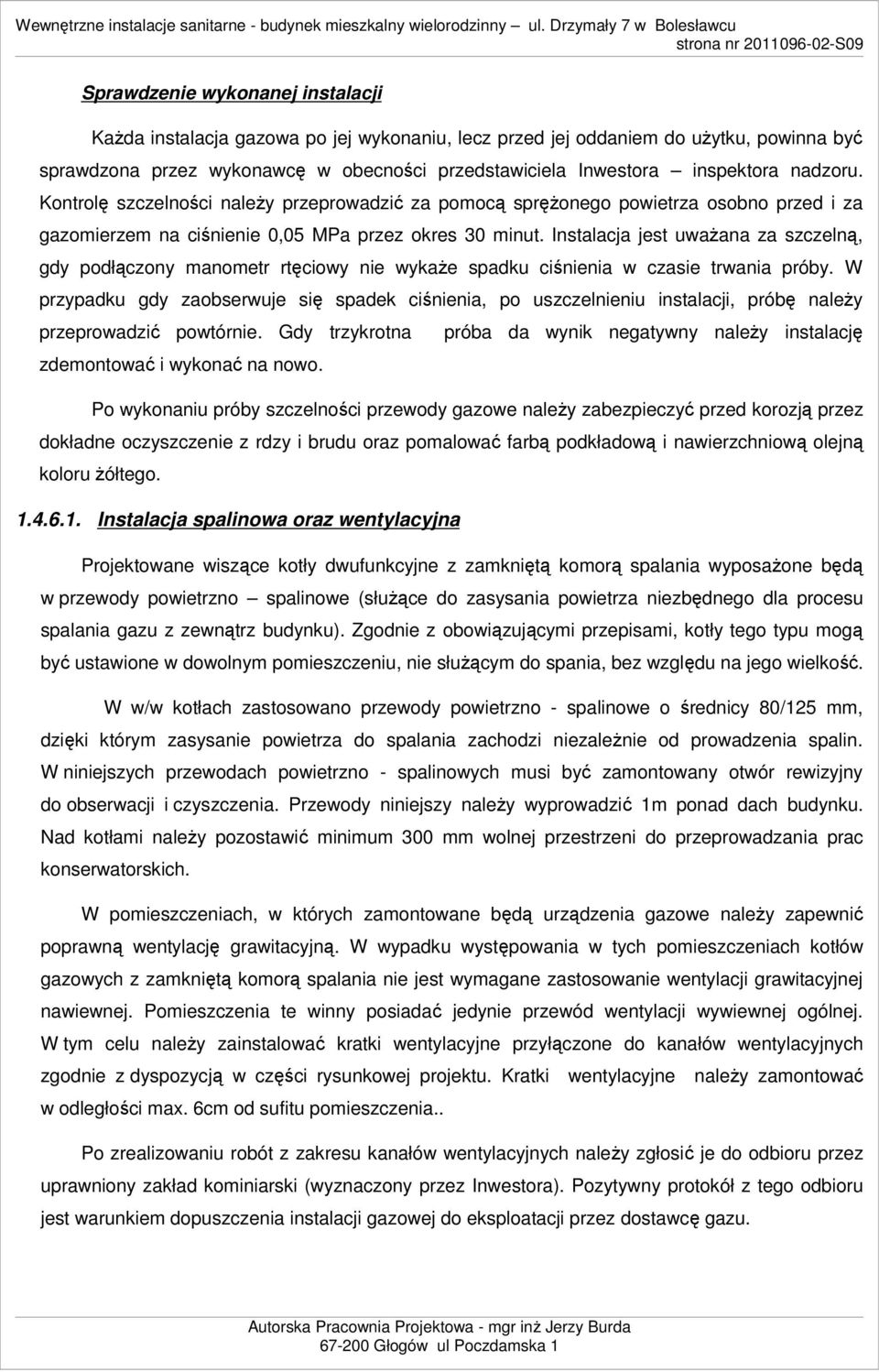

10 strona nr S09 Sprawdzenie wykonanej instalacji KaŜda instalacja gazowa po jej wykonaniu, lecz przed jej oddaniem do uŝytku, powinna być sprawdzona przez wykonawcę w obecności przedstawiciela Inwestora inspektora nadzoru. Kontrolę szczelności naleŝy przeprowadzić za pomocą spręŝonego powietrza osobno przed i za gazomierzem na ciśnienie 0,05 MPa przez okres 30 minut. Instalacja jest uwaŝana za szczelną, gdy podłączony manometr rtęciowy nie wykaŝe spadku ciśnienia w czasie trwania próby. W przypadku gdy zaobserwuje się spadek ciśnienia, po uszczelnieniu instalacji, próbę naleŝy przeprowadzić powtórnie. Gdy trzykrotna próba da wynik negatywny naleŝy instalację zdemontować i wykonać na nowo. Po wykonaniu próby szczelności przewody gazowe naleŝy zabezpieczyć przed korozją przez dokładne oczyszczenie z rdzy i brudu oraz pomalować farbą podkładową i nawierzchniową olejną koloru Ŝółtego Instalacja spalinowa oraz wentylacyjna Projektowane wiszące kotły dwufunkcyjne z zamkniętą komorą spalania wyposaŝone będą w przewody powietrzno spalinowe (słuŝące do zasysania powietrza niezbędnego dla procesu spalania gazu z zewnątrz budynku). Zgodnie z obowiązującymi przepisami, kotły tego typu mogą być ustawione w dowolnym pomieszczeniu, nie słuŝącym do spania, bez względu na jego wielkość. W w/w kotłach zastosowano przewody powietrzno - spalinowe o średnicy 80/125 mm, dzięki którym zasysanie powietrza do spalania zachodzi niezaleŝnie od prowadzenia spalin. W niniejszych przewodach powietrzno - spalinowych musi być zamontowany otwór rewizyjny do obserwacji i czyszczenia. Przewody niniejszy naleŝy wyprowadzić 1m ponad dach budynku. Nad kotłami naleŝy pozostawić minimum 300 mm wolnej przestrzeni do przeprowadzania prac konserwatorskich. W pomieszczeniach, w których zamontowane będą urządzenia gazowe naleŝy zapewnić poprawną wentylację grawitacyjną. W wypadku występowania w tych pomieszczeniach kotłów gazowych z zamkniętą komorą spalania nie jest wymagane zastosowanie wentylacji grawitacyjnej nawiewnej. Pomieszczenia te winny posiadać jedynie przewód wentylacji wywiewnej ogólnej. W tym celu naleŝy zainstalować kratki wentylacyjne przyłączone do kanałów wentylacyjnych zgodnie z dyspozycją w części rysunkowej projektu. Kratki wentylacyjne naleŝy zamontować w odległości max. 6cm od sufitu pomieszczenia.. Po zrealizowaniu robót z zakresu kanałów wentylacyjnych naleŝy zgłosić je do odbioru przez uprawniony zakład kominiarski (wyznaczony przez Inwestora). Pozytywny protokół z tego odbioru jest warunkiem dopuszczenia instalacji gazowej do eksploatacji przez dostawcę gazu.

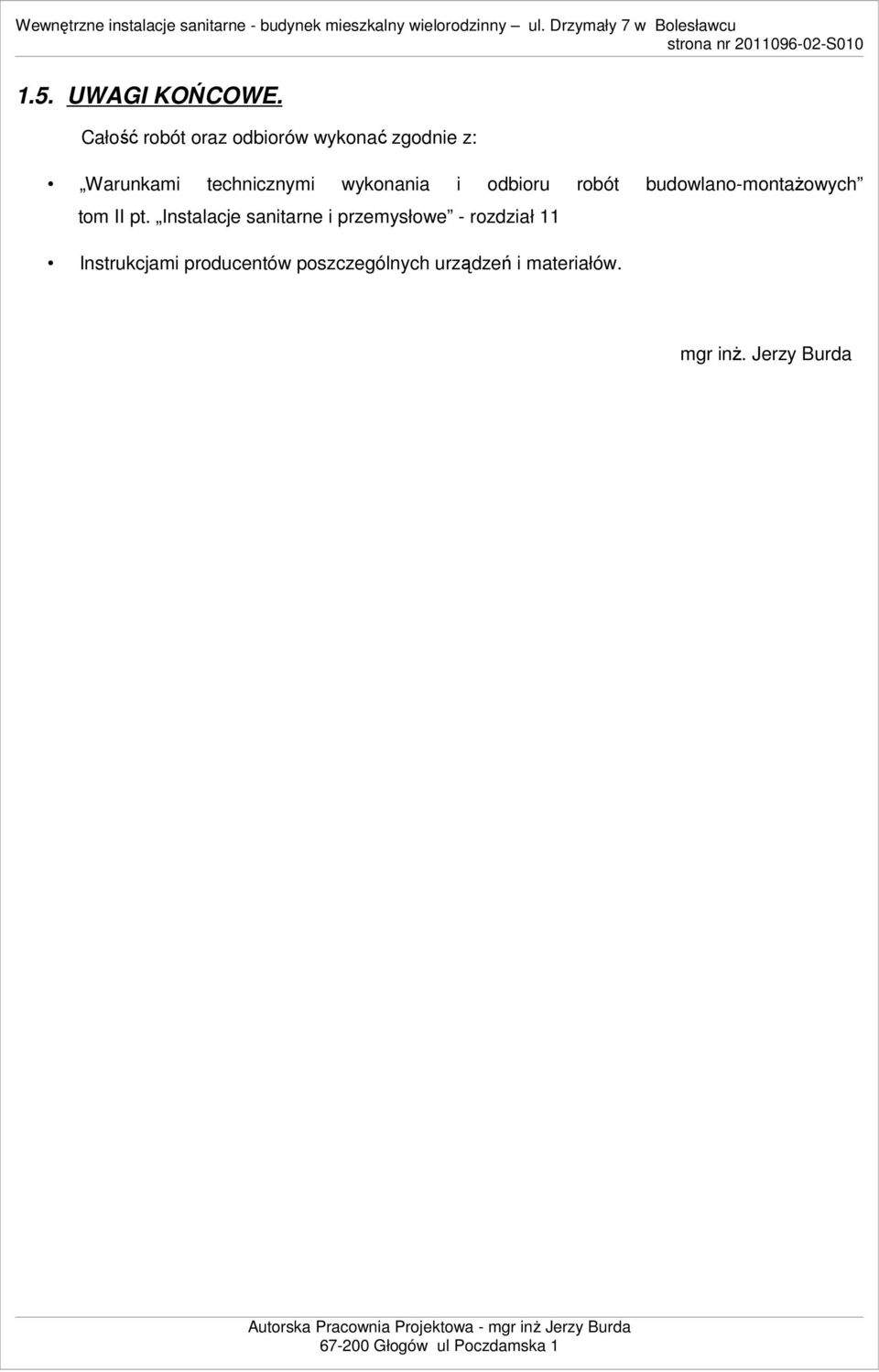

11 strona nr S UWAGI KOŃCOWE. Całość robót oraz odbiorów wykonać zgodnie z: Warunkami technicznymi wykonania i odbioru robót budowlano-montaŝowych tom II pt. Instalacje sanitarne i przemysłowe - rozdział 11 Instrukcjami producentów poszczególnych urządzeń i materiałów. mgr inŝ. Jerzy Burda

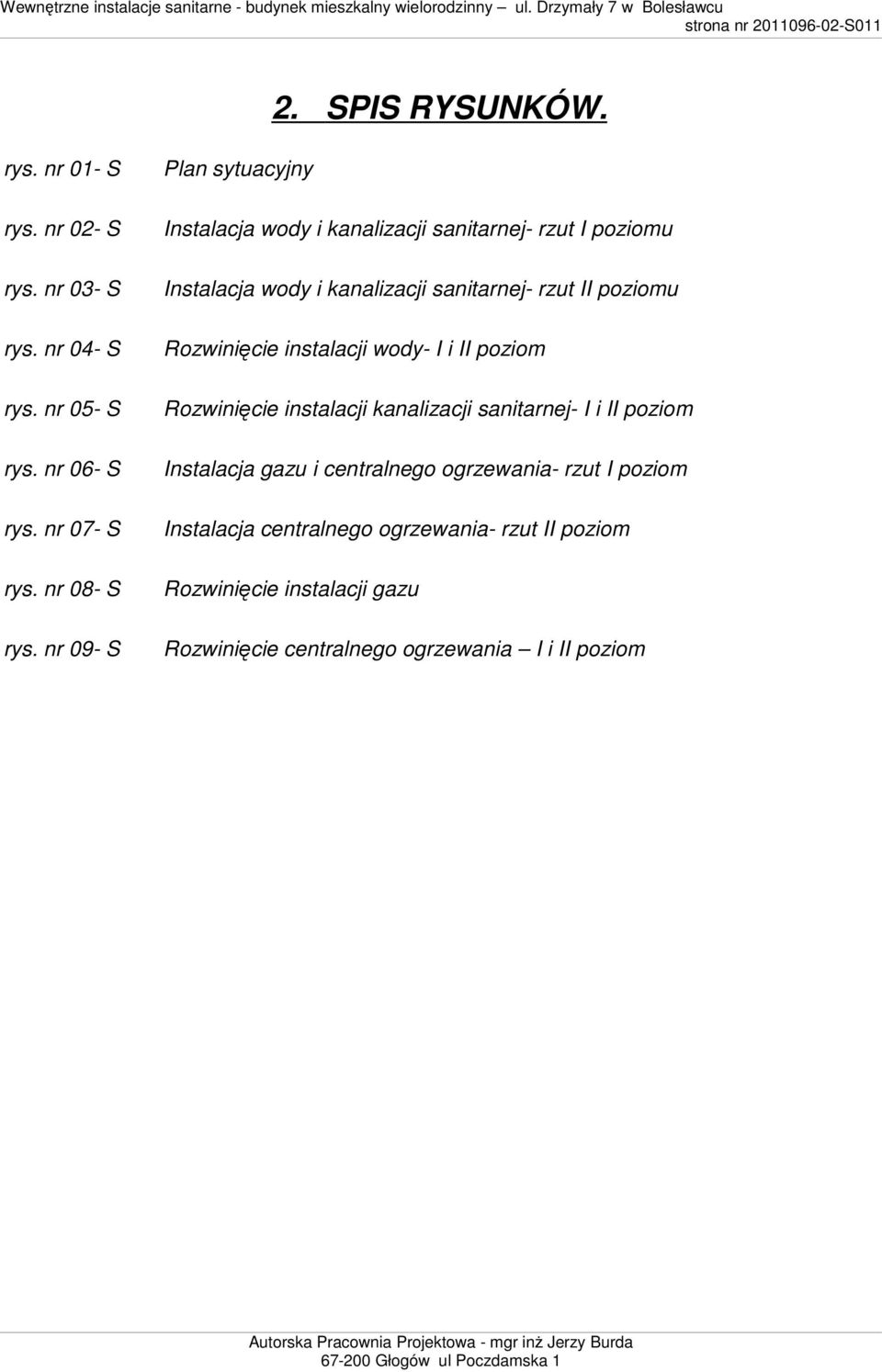

12 strona nr S SPIS RYSUNKÓW. rys. nr 01- S rys. nr 02- S rys. nr 03- S rys. nr 04- S rys. nr 05- S rys. nr 06- S rys. nr 07- S rys. nr 08- S rys. nr 09- S Plan sytuacyjny Instalacja wody i kanalizacji sanitarnej- rzut I poziomu Instalacja wody i kanalizacji sanitarnej- rzut II poziomu Rozwinięcie instalacji wody- I i II poziom Rozwinięcie instalacji kanalizacji sanitarnej- I i II poziom Instalacja gazu i centralnego ogrzewania- rzut I poziom Instalacja centralnego ogrzewania- rzut II poziom Rozwinięcie instalacji gazu Rozwinięcie centralnego ogrzewania I i II poziom
