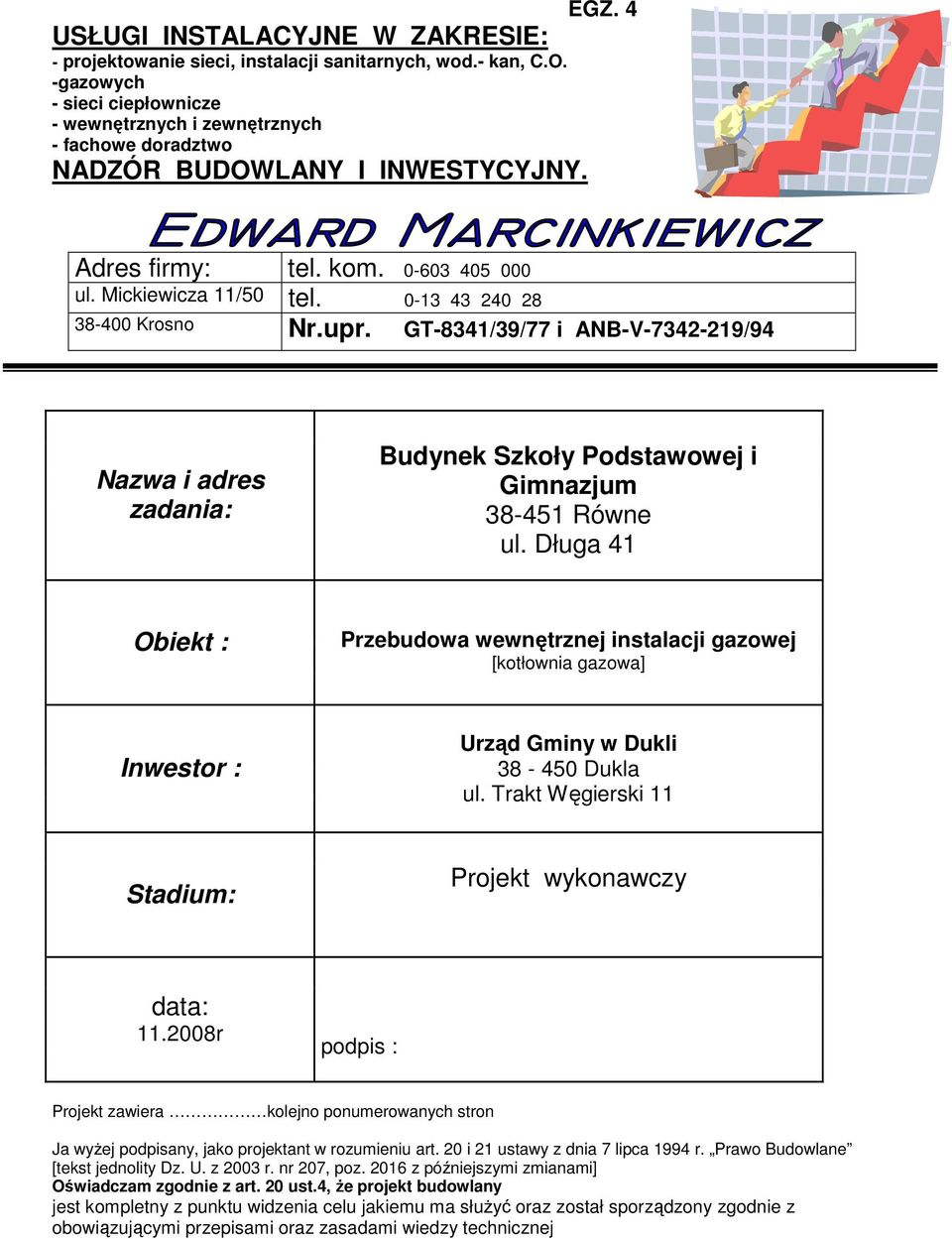

1 USŁUGI INSTALACYJNE W ZAKRESIE: - projektowanie sieci, instalacji sanitarnych, wod.- kan, C.O. -gazowych - sieci ciepłownicze - wewnętrznych i zewnętrznych - fachowe doradztwo NADZÓR BUDOWLANY I INWESTYCYJNY. EGZ. 4 Adres firmy: tel. kom ul. Mickiewicza 11/50 tel Krosno Nr.upr. GT-8341/39/77 i ANB-V /94 Nazwa i adres zadania: Budynek Szkoły Podstawowej i Gimnazjum Równe ul. Długa 41 Obiekt : Przebudowa wewnętrznej instalacji gazowej [kotłownia gazowa] Inwestor : Urząd Gminy w Dukli Dukla ul. Trakt Węgierski 11 Stadium: Projekt wykonawczy data: r podpis : Projekt zawiera kolejno ponumerowanych stron Ja wyŝej podpisany, jako projektant w rozumieniu art. 20 i 21 ustawy z dnia 7 lipca 1994 r. Prawo Budowlane [tekst jednolity Dz. U. z 2003 r. nr 207, poz z późniejszymi zmianami] Oświadczam zgodnie z art. 20 ust.4, Ŝe projekt budowlany jest kompletny z punktu widzenia celu jakiemu ma słuŝyć oraz został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej

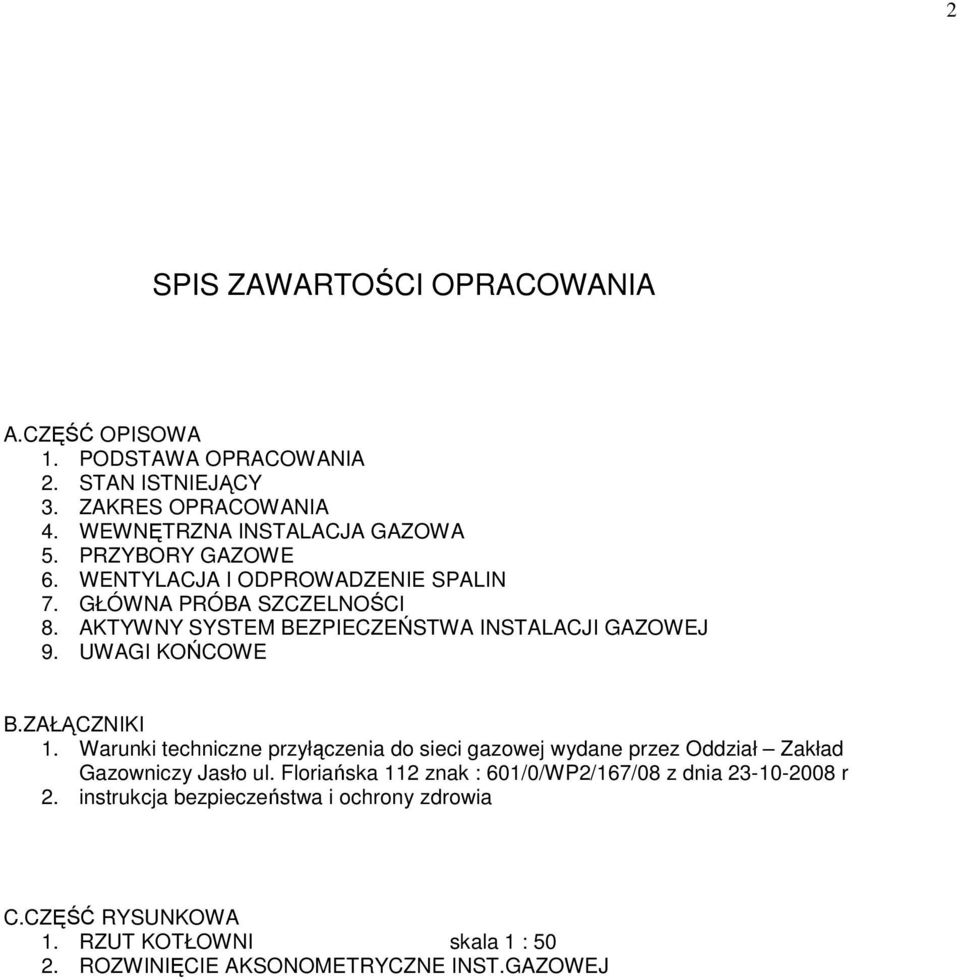

2 2 SPIS ZAWARTOŚCI OPRACOWANIA A.CZĘŚĆ OPISOWA 1. PODSTAWA OPRACOWANIA 2. STAN ISTNIEJĄCY 3. ZAKRES OPRACOWANIA 4. WEWNĘTRZNA INSTALACJA GAZOWA 5. PRZYBORY GAZOWE 6. WENTYLACJA I ODPROWADZENIE SPALIN 7. GŁÓWNA PRÓBA SZCZELNOŚCI 8. AKTYWNY SYSTEM BEZPIECZEŃSTWA INSTALACJI GAZOWEJ 9. UWAGI KOŃCOWE B.ZAŁĄCZNIKI 1. Warunki techniczne przyłączenia do sieci gazowej wydane przez Oddział Zakład Gazowniczy Jasło ul. Floriańska 112 znak : 601/0/WP2/167/08 z dnia r 2. instrukcja bezpieczeństwa i ochrony zdrowia C.CZĘŚĆ RYSUNKOWA 1. RZUT KOTŁOWNI skala 1 : ROZWINIĘCIE AKSONOMETRYCZNE INST.GAZOWEJ

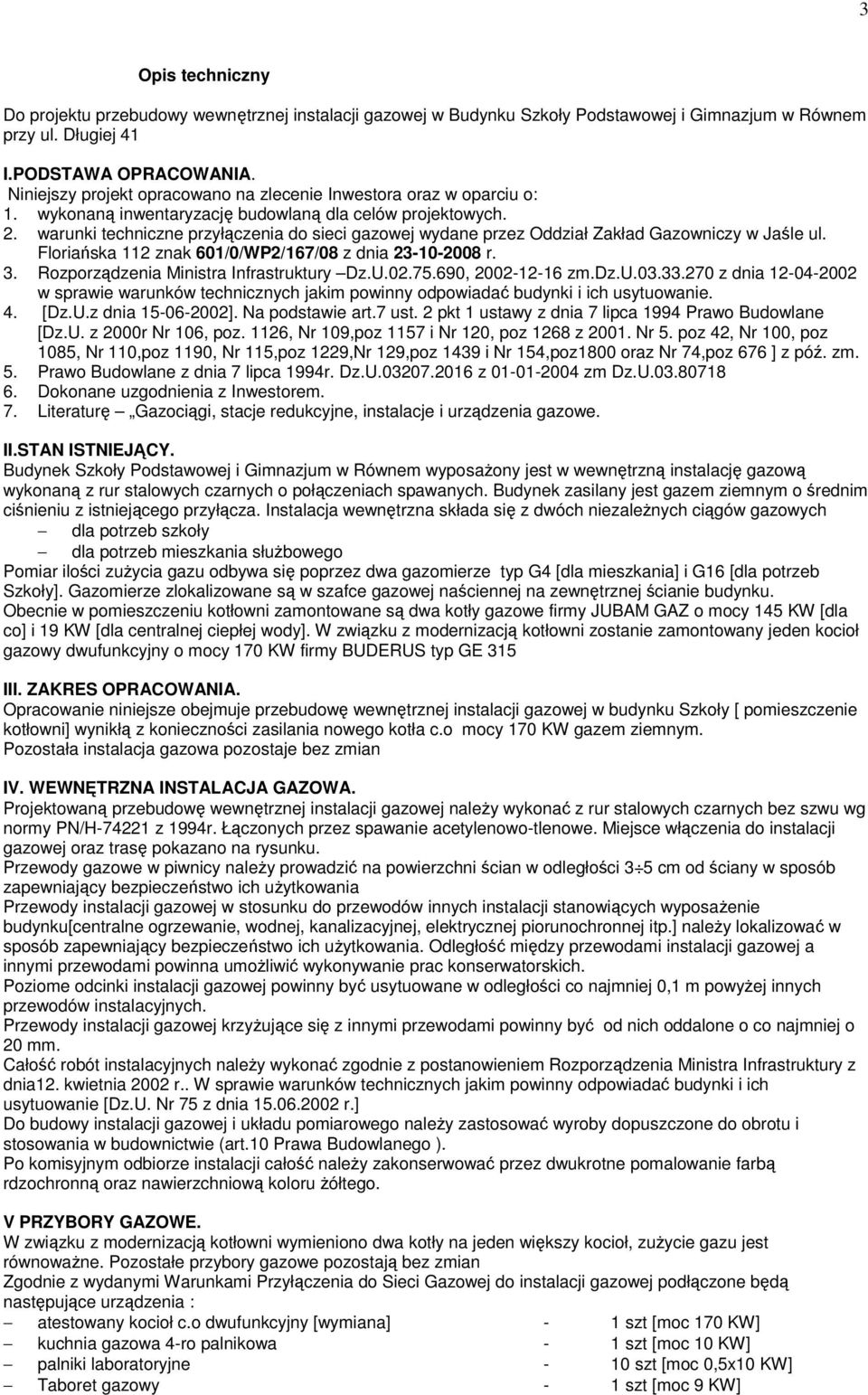

3 3 Opis techniczny Do projektu przebudowy wewnętrznej instalacji gazowej w Budynku Szkoły Podstawowej i Gimnazjum w Równem przy ul. Długiej 41 I.PODSTAWA OPRACOWANIA. Niniejszy projekt opracowano na zlecenie Inwestora oraz w oparciu o: 1. wykonaną inwentaryzację budowlaną dla celów projektowych. 2. warunki techniczne przyłączenia do sieci gazowej wydane przez Oddział Zakład Gazowniczy w Jaśle ul. Floriańska 112 znak 601/0/WP2/167/08 z dnia r. 3. Rozporządzenia Ministra Infrastruktury Dz.U , zm.dz.u z dnia w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. 4. [Dz.U.z dnia ]. Na podstawie art.7 ust. 2 pkt 1 ustawy z dnia 7 lipca 1994 Prawo Budowlane [Dz.U. z 2000r Nr 106, poz. 1126, Nr 109,poz 1157 i Nr 120, poz 1268 z Nr 5. poz 42, Nr 100, poz 1085, Nr 110,poz 1190, Nr 115,poz 1229,Nr 129,poz 1439 i Nr 154,poz1800 oraz Nr 74,poz 676 ] z póź. zm. 5. Prawo Budowlane z dnia 7 lipca 1994r. Dz.U z zm Dz.U Dokonane uzgodnienia z Inwestorem. 7. Literaturę Gazociągi, stacje redukcyjne, instalacje i urządzenia gazowe. II.STAN ISTNIEJĄCY. Budynek Szkoły Podstawowej i Gimnazjum w Równem wyposaŝony jest w wewnętrzną instalację gazową wykonaną z rur stalowych czarnych o połączeniach spawanych. Budynek zasilany jest gazem ziemnym o średnim ciśnieniu z istniejącego przyłącza. Instalacja wewnętrzna składa się z dwóch niezaleŝnych ciągów gazowych dla potrzeb szkoły dla potrzeb mieszkania słuŝbowego Pomiar ilości zuŝycia gazu odbywa się poprzez dwa gazomierze typ G4 [dla mieszkania] i G16 [dla potrzeb Szkoły]. Gazomierze zlokalizowane są w szafce gazowej naściennej na zewnętrznej ścianie budynku. Obecnie w pomieszczeniu kotłowni zamontowane są dwa kotły gazowe firmy JUBAM GAZ o mocy 145 KW [dla co] i 19 KW [dla centralnej ciepłej wody]. W związku z modernizacją kotłowni zostanie zamontowany jeden kocioł gazowy dwufunkcyjny o mocy 170 KW firmy BUDERUS typ GE 315 III. ZAKRES OPRACOWANIA. Opracowanie niniejsze obejmuje przebudowę wewnętrznej instalacji gazowej w budynku Szkoły [ pomieszczenie kotłowni] wynikłą z konieczności zasilania nowego kotła c.o mocy 170 KW gazem ziemnym. Pozostała instalacja gazowa pozostaje bez zmian IV. WEWNĘTRZNA INSTALACJA GAZOWA. Projektowaną przebudowę wewnętrznej instalacji gazowej naleŝy wykonać z rur stalowych czarnych bez szwu wg normy PN/H z 1994r. Łączonych przez spawanie acetylenowo-tlenowe. Miejsce włączenia do instalacji gazowej oraz trasę pokazano na rysunku. Przewody gazowe w piwnicy naleŝy prowadzić na powierzchni ścian w odległości 3 5 cm od ściany w sposób zapewniający bezpieczeństwo ich uŝytkowania Przewody instalacji gazowej w stosunku do przewodów innych instalacji stanowiących wyposaŝenie budynku[centralne ogrzewanie, wodnej, kanalizacyjnej, elektrycznej piorunochronnej itp.] naleŝy lokalizować w sposób zapewniający bezpieczeństwo ich uŝytkowania. Odległość między przewodami instalacji gazowej a innymi przewodami powinna umoŝliwić wykonywanie prac konserwatorskich. Poziome odcinki instalacji gazowej powinny być usytuowane w odległości co najmniej 0,1 m powyŝej innych przewodów instalacyjnych. Przewody instalacji gazowej krzyŝujące się z innymi przewodami powinny być od nich oddalone o co najmniej o 20 mm. Całość robót instalacyjnych naleŝy wykonać zgodnie z postanowieniem Rozporządzenia Ministra Infrastruktury z dnia12. kwietnia 2002 r.. W sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie [Dz.U. Nr 75 z dnia r.] Do budowy instalacji gazowej i układu pomiarowego naleŝy zastosować wyroby dopuszczone do obrotu i stosowania w budownictwie (art.10 Prawa Budowlanego ). Po komisyjnym odbiorze instalacji całość naleŝy zakonserwować przez dwukrotne pomalowanie farbą rdzochronną oraz nawierzchniową koloru Ŝółtego. V PRZYBORY GAZOWE. W związku z modernizacją kotłowni wymieniono dwa kotły na jeden większy kocioł, zuŝycie gazu jest równowaŝne. Pozostałe przybory gazowe pozostają bez zmian Zgodnie z wydanymi Warunkami Przyłączenia do Sieci Gazowej do instalacji gazowej podłączone będą następujące urządzenia : atestowany kocioł c.o dwufunkcyjny [wymiana] - 1 szt [moc 170 KW] kuchnia gazowa 4-ro palnikowa - 1 szt [moc 10 KW] palniki laboratoryjne - 10 szt [moc 0,5x10 KW] Taboret gazowy - 1 szt [moc 9 KW]

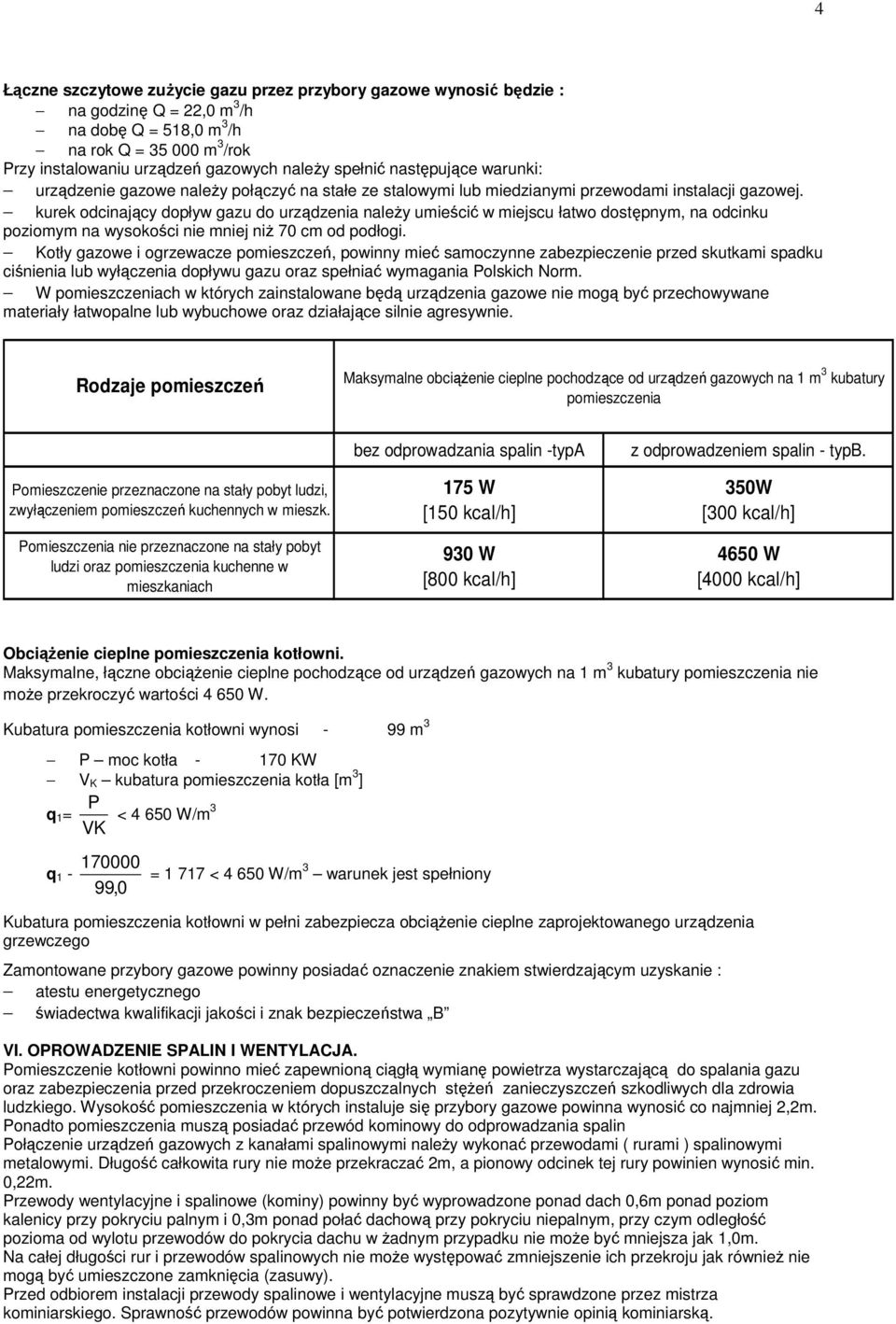

4 4 Łączne szczytowe zuŝycie gazu przez przybory gazowe wynosić będzie : na godzinę Q = 22,0 m 3 /h na dobę Q = 518,0 m 3 /h na rok Q = m 3 /rok Przy instalowaniu urządzeń gazowych naleŝy spełnić następujące warunki: urządzenie gazowe naleŝy połączyć na stałe ze stalowymi lub miedzianymi przewodami instalacji gazowej. kurek odcinający dopływ gazu do urządzenia naleŝy umieścić w miejscu łatwo dostępnym, na odcinku poziomym na wysokości nie mniej niŝ 70 cm od podłogi. Kotły gazowe i ogrzewacze pomieszczeń, powinny mieć samoczynne zabezpieczenie przed skutkami spadku ciśnienia lub wyłączenia dopływu gazu oraz spełniać wymagania Polskich Norm. W pomieszczeniach w których zainstalowane będą urządzenia gazowe nie mogą być przechowywane materiały łatwopalne lub wybuchowe oraz działające silnie agresywnie. Rodzaje pomieszczeń Maksymalne obciąŝenie cieplne pochodzące od urządzeń gazowych na 1 m 3 kubatury pomieszczenia Pomieszczenie przeznaczone na stały pobyt ludzi, zwyłączeniem pomieszczeń kuchennych w mieszk. Pomieszczenia nie przeznaczone na stały pobyt ludzi oraz pomieszczenia kuchenne w mieszkaniach bez odprowadzania spalin -typa 175 W [150 kcal/h] 930 W [800 kcal/h] z odprowadzeniem spalin - typb. 350W [300 kcal/h] 4650 W [4000 kcal/h] ObciąŜenie cieplne pomieszczenia kotłowni. Maksymalne, łączne obciąŝenie cieplne pochodzące od urządzeń gazowych na 1 m 3 kubatury pomieszczenia nie moŝe przekroczyć wartości W. Kubatura pomieszczenia kotłowni wynosi - 99 m 3 P moc kotła KW V K kubatura pomieszczenia kotła [m 3 ] P 3 q 1= < W/m VK q = < W/m 3 warunek jest spełniony 99,0 Kubatura pomieszczenia kotłowni w pełni zabezpiecza obciąŝenie cieplne zaprojektowanego urządzenia grzewczego Zamontowane przybory gazowe powinny posiadać oznaczenie znakiem stwierdzającym uzyskanie : atestu energetycznego świadectwa kwalifikacji jakości i znak bezpieczeństwa B VI. OPROWADZENIE SPALIN I WENTYLACJA. Pomieszczenie kotłowni powinno mieć zapewnioną ciągłą wymianę powietrza wystarczającą do spalania gazu oraz zabezpieczenia przed przekroczeniem dopuszczalnych stęŝeń zanieczyszczeń szkodliwych dla zdrowia ludzkiego. Wysokość pomieszczenia w których instaluje się przybory gazowe powinna wynosić co najmniej 2,2m. Ponadto pomieszczenia muszą posiadać przewód kominowy do odprowadzania spalin Połączenie urządzeń gazowych z kanałami spalinowymi naleŝy wykonać przewodami ( rurami ) spalinowymi metalowymi. Długość całkowita rury nie moŝe przekraczać 2m, a pionowy odcinek tej rury powinien wynosić min. 0,22m. Przewody wentylacyjne i spalinowe (kominy) powinny być wyprowadzone ponad dach 0,6m ponad poziom kalenicy przy pokryciu palnym i 0,3m ponad połać dachową przy pokryciu niepalnym, przy czym odległość pozioma od wylotu przewodów do pokrycia dachu w Ŝadnym przypadku nie moŝe być mniejsza jak 1,0m. Na całej długości rur i przewodów spalinowych nie moŝe występować zmniejszenie ich przekroju jak równieŝ nie mogą być umieszczone zamknięcia (zasuwy). Przed odbiorem instalacji przewody spalinowe i wentylacyjne muszą być sprawdzone przez mistrza kominiarskiego. Sprawność przewodów powinna być potwierdzona pozytywnie opinią kominiarską.

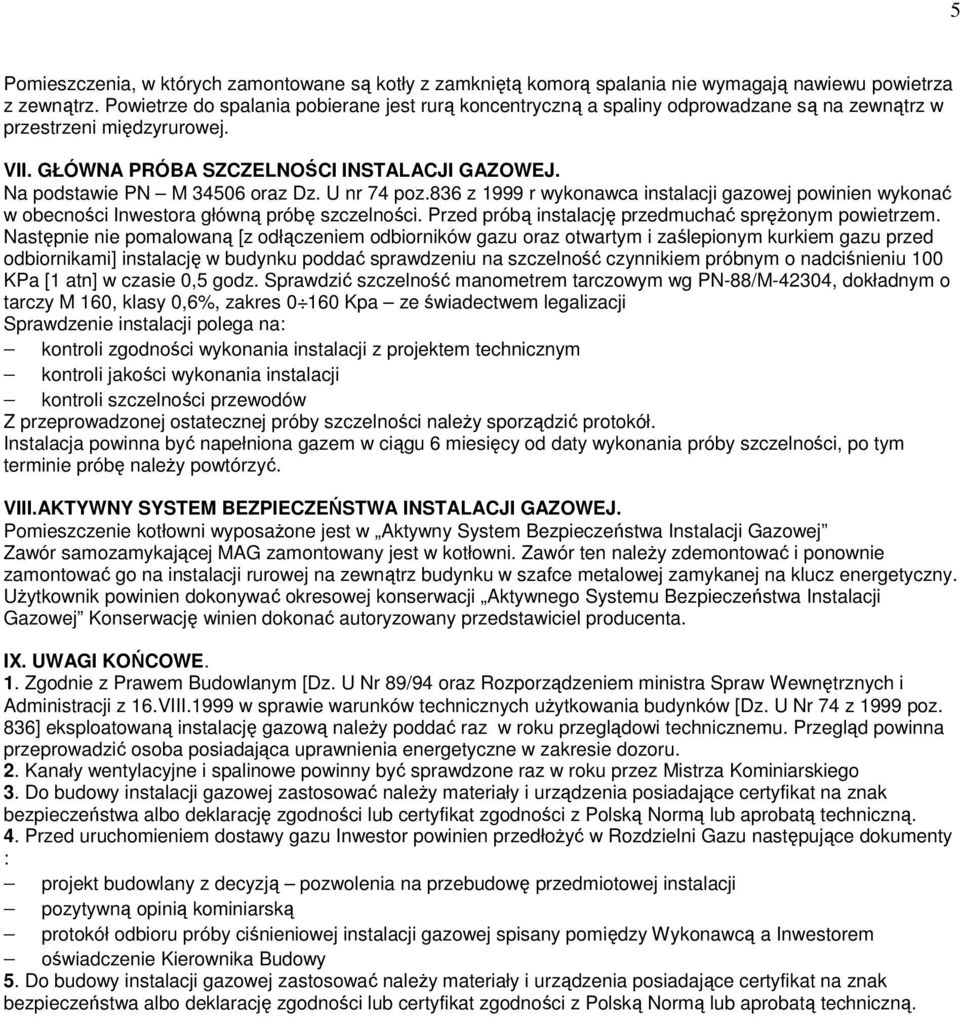

5 5 Pomieszczenia, w których zamontowane są kotły z zamkniętą komorą spalania nie wymagają nawiewu powietrza z zewnątrz. Powietrze do spalania pobierane jest rurą koncentryczną a spaliny odprowadzane są na zewnątrz w przestrzeni międzyrurowej. VII. GŁÓWNA PRÓBA SZCZELNOŚCI INSTALACJI GAZOWEJ. Na podstawie PN M oraz Dz. U nr 74 poz.836 z 1999 r wykonawca instalacji gazowej powinien wykonać w obecności Inwestora główną próbę szczelności. Przed próbą instalację przedmuchać spręŝonym powietrzem. Następnie nie pomalowaną [z odłączeniem odbiorników gazu oraz otwartym i zaślepionym kurkiem gazu przed odbiornikami] instalację w budynku poddać sprawdzeniu na szczelność czynnikiem próbnym o nadciśnieniu 100 KPa [1 atn] w czasie 0,5 godz. Sprawdzić szczelność manometrem tarczowym wg PN-88/M-42304, dokładnym o tarczy M 160, klasy 0,6%, zakres Kpa ze świadectwem legalizacji Sprawdzenie instalacji polega na: kontroli zgodności wykonania instalacji z projektem technicznym kontroli jakości wykonania instalacji kontroli szczelności przewodów Z przeprowadzonej ostatecznej próby szczelności naleŝy sporządzić protokół. Instalacja powinna być napełniona gazem w ciągu 6 miesięcy od daty wykonania próby szczelności, po tym terminie próbę naleŝy powtórzyć. VIII.AKTYWNY SYSTEM BEZPIECZEŃSTWA INSTALACJI GAZOWEJ. Pomieszczenie kotłowni wyposaŝone jest w Aktywny System Bezpieczeństwa Instalacji Gazowej Zawór samozamykającej MAG zamontowany jest w kotłowni. Zawór ten naleŝy zdemontować i ponownie zamontować go na instalacji rurowej na zewnątrz budynku w szafce metalowej zamykanej na klucz energetyczny. UŜytkownik powinien dokonywać okresowej konserwacji Aktywnego Systemu Bezpieczeństwa Instalacji Gazowej Konserwację winien dokonać autoryzowany przedstawiciel producenta. IX. UWAGI KOŃCOWE. 1. Zgodnie z Prawem Budowlanym [Dz. U Nr 89/94 oraz Rozporządzeniem ministra Spraw Wewnętrznych i Administracji z 16.VIII.1999 w sprawie warunków technicznych uŝytkowania budynków [Dz. U Nr 74 z 1999 poz. 836] eksploatowaną instalację gazową naleŝy poddać raz w roku przeglądowi technicznemu. Przegląd powinna przeprowadzić osoba posiadająca uprawnienia energetyczne w zakresie dozoru. 2. Kanały wentylacyjne i spalinowe powinny być sprawdzone raz w roku przez Mistrza Kominiarskiego 3. Do budowy instalacji gazowej zastosować naleŝy materiały i urządzenia posiadające certyfikat na znak bezpieczeństwa albo deklarację zgodności lub certyfikat zgodności z Polską Normą lub aprobatą techniczną. 4. Przed uruchomieniem dostawy gazu Inwestor powinien przedłoŝyć w Rozdzielni Gazu następujące dokumenty : projekt budowlany z decyzją pozwolenia na przebudowę przedmiotowej instalacji pozytywną opinią kominiarską protokół odbioru próby ciśnieniowej instalacji gazowej spisany pomiędzy Wykonawcą a Inwestorem oświadczenie Kierownika Budowy 5. Do budowy instalacji gazowej zastosować naleŝy materiały i urządzenia posiadające certyfikat na znak bezpieczeństwa albo deklarację zgodności lub certyfikat zgodności z Polską Normą lub aprobatą techniczną.
