OGRZEWANIE. Projekt wykonawczy instalacji c.o. i zasilania nagrzewnic
|
|
- Ryszard Ciesielski
- 8 lat temu
- Przeglądów:
Transkrypt
1 PROJEKT WYKONAWCZY Ośrodka Radioterapii z 38 łóŝkowym oddziałem szpitalnym wraz z niezbędną infrastrukturą techniczną oraz parkingiem ul. Borowa 14/18 (działka nr ew.1/1 w obrebie 70) Otwock OGRZEWANIE Projekt wykonawczy instalacji c.o. i zasilania nagrzewnic INWESTOR: EUROMEDIC ONKOTERAPIA INWESTYCJE SP. Z O.O. UL. MOKOTOWSKA WARSZAWA BRANśA: OGRZEWANIE JEDNOSTKA PROJEKTOWA: ARCHI-MED SOLLERS SP. Z O. O. UL. WALECZNYCH 44/ WARSZAWA AUTORZY PROJEKTU: PRACOWNIA PROJEKTOWA MIECZYSŁAW POROWSKI OS. RUSA 62/ POZNAŃ PROJEKTANT DR INś. MIECZYSŁAW POROWSKI nr uprawnień 134/84/Pw WSPÓŁPRACA MGR INś. TOMASZ MICHALSKI LIPIEC 2012
2 Część opisowa Zawartość opracowania 1. Opis techniczny 1.1 Wstęp Podstawa opracowania Przedmiot i zakres opracowania Projekty tematycznie związane 1.2. Opis projektowanych instalacji grzewczych ZałoŜenia obliczeniowe Bilans mocy cieplnej Rozwiązanie projektowe instalacji ogrzewania grzejnikowego Rozwiązanie projektowe instalacji zasilania nagrzewnic pierwotnych Rozwiązanie projektowe instalacji zasilania nagrzewnic wtórnych Rozwiązanie projektowe instalacji ogrzewania elektrycznego 1.3. Rurociągi i armatura 1.4. Zabezpieczenie antykorozyjne i izolacja termiczna 1.5. Wytyczne branŝowe Wytyczne dla technologii kotłowni Wytyczne dla sterowania i automatycznej regulacji Wytyczne elektryczne Wytyczne budowlane Wytyczne p.poŝ 1.6. Uwagi końcowe 2. Zestawienie urządzeń i materiałów 2.1. Instalacja ogrzewania grzejnikowego 2.2. Instalacja zasilania nagrzewnic pierwotnych 2.3. Instalacja zasilania nagrzewnic wtórnych 2.4. Instalacja ogrzewania elektrycznego Część rysunkowa Rys. 1. Projekt wykonawczy instalacji c.o. i zasilania nagrzewnic rzut parteru, skala 1:50 Rys. 2. Projekt wykonawczy instalacji c.o. i zasilania nagrzewnic rzut piętra, skala 1:50 Rys. 3. Projekt wykonawczy instalacji c.o. i zasilania nagrzewnic rzut fragmentu dachu, skala 1:50 Rys. 4. Projekt wykonawczy instalacji c.o. i zasilania nagrzewnic Rozwinięcie instalacji ogrzewania grzejnikowego Rys. 5. Projekt wykonawczy instalacji c.o. i zasilania nagrzewnic Rozwinięcie instalacji zasilania nagrzewnic dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 2

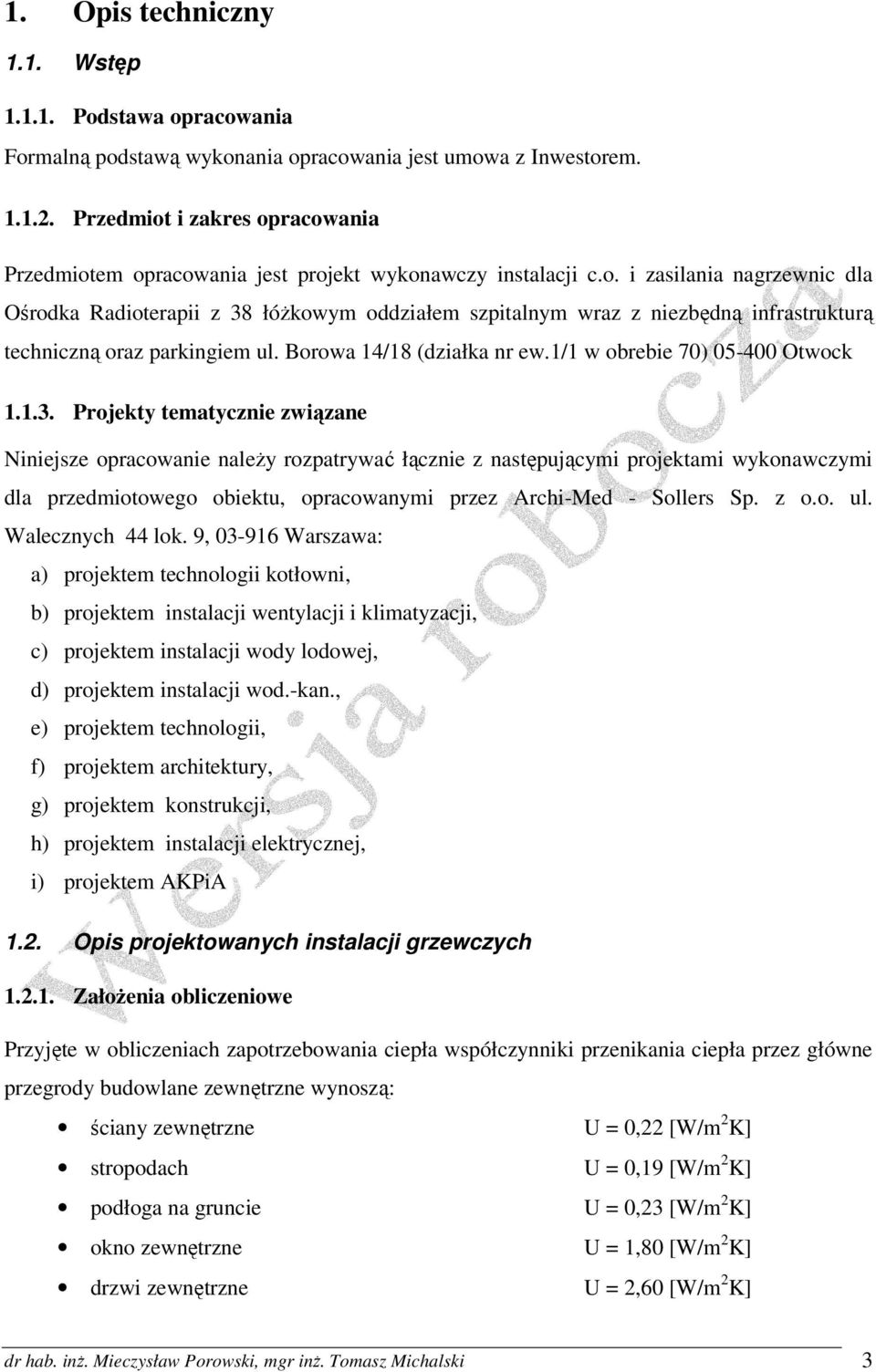

3 1. Opis techniczny 1.1. Wstęp Podstawa opracowania Formalną podstawą wykonania opracowania jest umowa z Inwestorem Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt wykonawczy instalacji c.o. i zasilania nagrzewnic dla Ośrodka Radioterapii z 38 łóŝkowym oddziałem szpitalnym wraz z niezbędną infrastrukturą techniczną oraz parkingiem ul. Borowa 14/18 (działka nr ew.1/1 w obrebie 70) Otwock Projekty tematycznie związane Niniejsze opracowanie naleŝy rozpatrywać łącznie z następującymi projektami wykonawczymi dla przedmiotowego obiektu, opracowanymi przez Archi-Med - Sollers Sp. z o.o. ul. Walecznych 44 lok. 9, Warszawa: a) projektem technologii kotłowni, b) projektem instalacji wentylacji i klimatyzacji, c) projektem instalacji wody lodowej, d) projektem instalacji wod.-kan., e) projektem technologii, f) projektem architektury, g) projektem konstrukcji, h) projektem instalacji elektrycznej, i) projektem AKPiA 1.2. Opis projektowanych instalacji grzewczych ZałoŜenia obliczeniowe Przyjęte w obliczeniach zapotrzebowania ciepła współczynniki przenikania ciepła przez główne przegrody budowlane zewnętrzne wynoszą: ściany zewnętrzne U = 0,22 [W/m 2 K] stropodach U = 0,19 [W/m 2 K] podłoga na gruncie U = 0,23 [W/m 2 K] okno zewnętrzne U = 1,80 [W/m 2 K] drzwi zewnętrzne U = 2,60 [W/m 2 K] dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 3
4 Obliczeniowe temperatury powietrza w pomieszczeniach zgodnie z projektem punkt 1.1.3e wynoszą: pokoje pacjentów +24 C szatnie, łazienki, przebieralnie +24 C gabinety konsultacji, gabinety zabiegowe +24 C bunkry akceleratorów +24 C pom. bronchoskopii, brachyterapii, CT +24 C pomieszczenia biurowe +20 C korytarze i hole, klatki schodowe, winda +20 C magazyny, pomieszczenia porządkowe, pomieszczenia techniczne, +16 C Bilans mocy cieplnej Bilans mocy cieplnej dla celów c.o. i zasilania nagrzewnic: instalacja ogrzewania grzejnikowego 91,5 kw instalacja zasilania nagrzewnic pierwotnych: 233,2 kw Razem: 324,7 kw Instalacja zasilania nagrzewnic wtórnych (okres letni): 78,6 kw Instalacja ogrzewania elektrycznego windy i pom. technicznych: 6,1kW Źródłem ciepła dla instalacji c.o. i zasilania nagrzewnic w budynku jest kotłownia olejowa współpracująca z układem pomp ciepła- projekt punkt 1.1.3a Rozwiązanie projektowe instalacji ogrzewania grzejnikowego Instalacja ogrzewania grzejnikowego i ściennego stanowi oddzielny obieg z pompą wychodzący z rozdzielacza zlokalizowanego pomieszczeniu kotłowni. Obliczeniowa moc cieplna instalacji ogrzewania grzejnikowego wynosi 91,5 kw. Projektuje się instalację centralnego ogrzewania wodnego pompową, dwururową o parametrach t z /t p =70/55 C. W pomieszczeniach o podwyŝszonych wymaganiach higienicznych np.: pokojach pacjentów, gabinetach zabiegowych i gabinetach lekarskich projektuje się zintegrowane grzejniki zaworowe CosmoNova firmy VNH w wykonaniu higienicznym. W pomieszczeniach o charakterze biurowym i magazynach projektuje się grzejniki zaworowe zintegrowane CosmoNova firmy VNH. dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 4

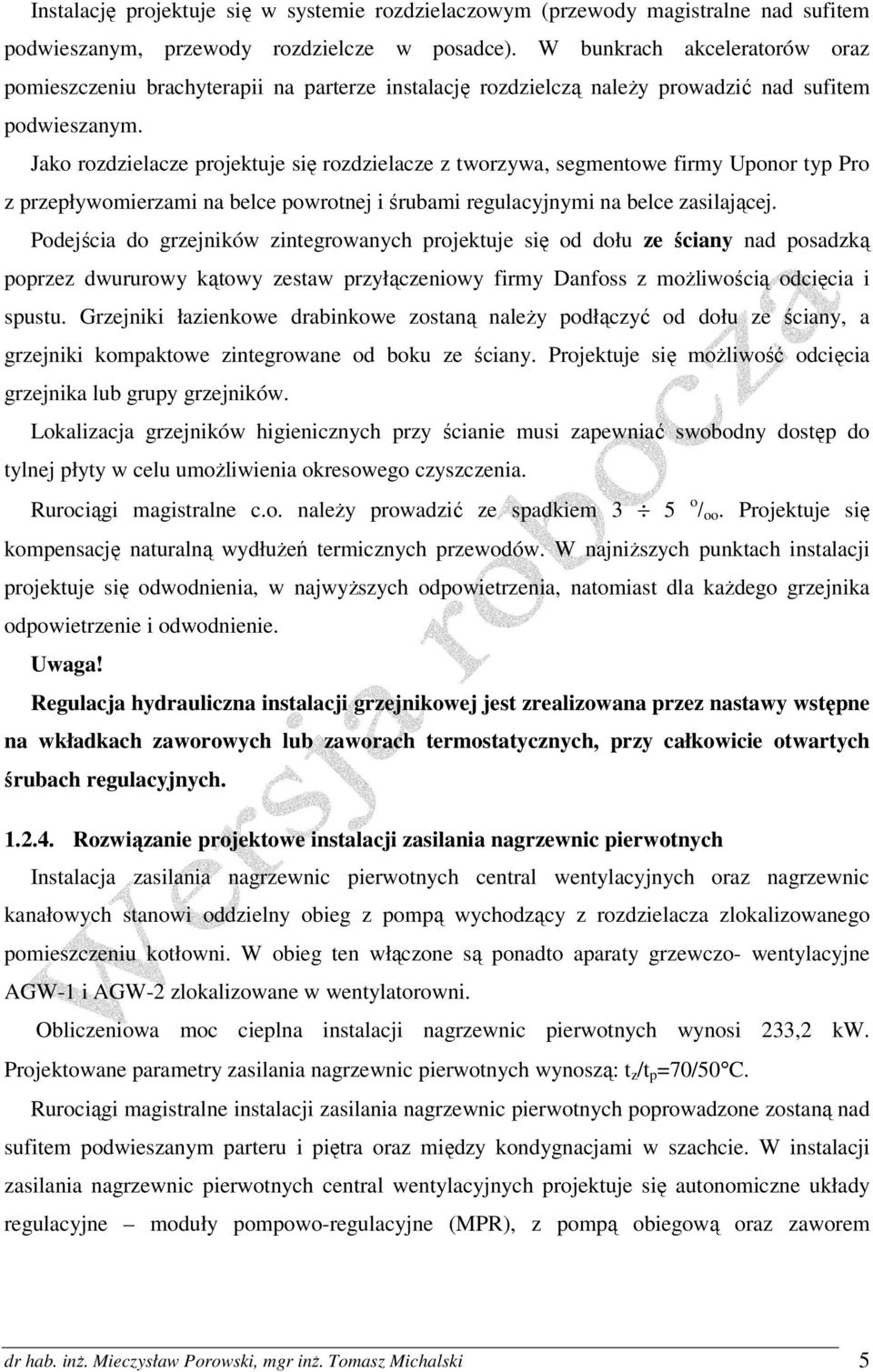

5 Instalację projektuje się w systemie rozdzielaczowym (przewody magistralne nad sufitem podwieszanym, przewody rozdzielcze w posadce). W bunkrach akceleratorów oraz pomieszczeniu brachyterapii na parterze instalację rozdzielczą naleŝy prowadzić nad sufitem podwieszanym. Jako rozdzielacze projektuje się rozdzielacze z tworzywa, segmentowe firmy Uponor typ Pro z przepływomierzami na belce powrotnej i śrubami regulacyjnymi na belce zasilającej. Podejścia do grzejników zintegrowanych projektuje się od dołu ze ściany nad posadzką poprzez dwururowy kątowy zestaw przyłączeniowy firmy Danfoss z moŝliwością odcięcia i spustu. Grzejniki łazienkowe drabinkowe zostaną naleŝy podłączyć od dołu ze ściany, a grzejniki kompaktowe zintegrowane od boku ze ściany. Projektuje się moŝliwość odcięcia grzejnika lub grupy grzejników. Lokalizacja grzejników higienicznych przy ścianie musi zapewniać swobodny dostęp do tylnej płyty w celu umoŝliwienia okresowego czyszczenia. Rurociągi magistralne c.o. naleŝy prowadzić ze spadkiem 3 5 o / oo. Projektuje się kompensację naturalną wydłuŝeń termicznych przewodów. W najniŝszych punktach instalacji projektuje się odwodnienia, w najwyŝszych odpowietrzenia, natomiast dla kaŝdego grzejnika odpowietrzenie i odwodnienie. Uwaga! Regulacja hydrauliczna instalacji grzejnikowej jest zrealizowana przez nastawy wstępne na wkładkach zaworowych lub zaworach termostatycznych, przy całkowicie otwartych śrubach regulacyjnych Rozwiązanie projektowe instalacji zasilania nagrzewnic pierwotnych Instalacja zasilania nagrzewnic pierwotnych central wentylacyjnych oraz nagrzewnic kanałowych stanowi oddzielny obieg z pompą wychodzący z rozdzielacza zlokalizowanego pomieszczeniu kotłowni. W obieg ten włączone są ponadto aparaty grzewczo- wentylacyjne AGW-1 i AGW-2 zlokalizowane w wentylatorowni. Obliczeniowa moc cieplna instalacji nagrzewnic pierwotnych wynosi 233,2 kw. Projektowane parametry zasilania nagrzewnic pierwotnych wynoszą: t z /t p =70/50 C. Rurociągi magistralne instalacji zasilania nagrzewnic pierwotnych poprowadzone zostaną nad sufitem podwieszanym parteru i piętra oraz między kondygnacjami w szachcie. W instalacji zasilania nagrzewnic pierwotnych central wentylacyjnych projektuje się autonomiczne układy regulacyjne moduły pompowo-regulacyjne (MPR), z pompą obiegową oraz zaworem dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 5
6 regulacyjnym z siłownikiem. Układy te umieszczone zostaną w pobliŝu central wentylacyjnych, w wentylatorowi. W celu zabezpieczenia minimalnego dopuszczalnego przepływu dla pomp instalacji zasilania nagrzewnic pierwotnych i wtórnych projektuje się na końcach głównych odgałęzień w wentylatorowi dwudrogowe zawory regulacyjne typu AB-QM firmy Danfoss z siłownikiem z ograniczeniem stopnia zamknięcia. Rurociągi zasilania nagrzewnic naleŝy prowadzić ze spadkiem 3 5, w najniŝszych punktach instalacji projektuje się odwodnienia, w najwyŝszych odpowietrzniki. Tablica 1. Regulacja hydrauliczna instalacji nastawy zaworów AB-QM firmy Danfoss przy modułach pompowo-regulacyjnych (MPR) i Hydrocontrol firmy Oventrop Nazwa nagrzewnicy Q c kw V m 3 /h p kpa Średnica nominalna zaworu regulacyjnego Pozycja nastawy N-1/1 35,8 1,54 5, ,12 % N-1/2 12,8 0,55 5, ,06 % N-1/3 6,4 0,27 1, ,22 % N-1/4 8,0 0,34 2, ,48 % N-2/W-2 50,3 2,16 2, ,58 % N-3/W-3 18,0 0,77 2, ,95 % N-4/W-4 18,0 0,77 2, ,95 % N-5/W-5 18,0 0,77 2, ,95 % N-6/W-6 23,0 0,99 1, ,15 % N-6/1 0,5 0,02 1,47 10LF 14,43 % N-6/2 0,3 0,01 0,2 10LF 8,76 % N-7/W-7 15,3 0,66 3, ,03 % N-8/W-8 13,2 0,57 2, ,97 % N-9/W-9 2,9 0,12 0,39 10LF 82,5 % AGW-1 5,3 0,23 4, ,8 obr AGW-2 5,3 0,23 4, ,6 obr Uwaga: Przy regulacji hydraulicznej z wykorzystaniem zaworów z moŝliwością pomiaru przepływu wartością priorytetową jest przepływ natomiast nastawa pozostaje wynikowa Rozwiązanie projektowe instalacji zasilania nagrzewnic wtórnych Instalacja zasilania nagrzewnic wtórnych central wentylacyjnych stanowi oddzielny obieg z pompą i zaworem trójdrogowym wychodzący z rozdzielacza zlokalizowanego pomieszczeniu kotłowni. Instalacja jest wykorzystywana w okresie letnim. dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 6
7 Obliczeniowa moc cieplna instalacji nagrzewnic wtórnych wynosi 78,6 kw. Projektowane parametry zasilania nagrzewnic wtórnych wynoszą: t z /t p =50/30 C. Rurociągi magistralne instalacji zasilania nagrzewnic wtórnych poprowadzone zostaną nad sufitem podwieszanym parteru i piętra oraz między kondygnacjami w szachcie. W instalacji zasilania nagrzewnic wtórnych central wentylacyjnych projektuje się autonomiczne układy regulacyjne moduły hydrauliczne (MH), z zaworem regulacyjnym z siłownikiem. Układy te umieszczone zostaną w pobliŝu central wentylacyjnych, w wentylatorowniach. W celu zabezpieczenia minimalnego dopuszczalnego przepływu dla pomp instalacji zasilania nagrzewnic pierwotnych i wtórnych projektuje się na końcach głównych odgałęzień w wentylatorowi dwudrogowe zawory regulacyjne typu AB-QM firmy Danfoss z siłownikiem z ograniczeniem stopnia zamknięcia. Rurociągi zasilania nagrzewnic naleŝy prowadzić ze spadkiem 3 5, w najniŝszych punktach instalacji projektuje się odwodnienia, w najwyŝszych odpowietrzniki. Tablica 2. Regulacja hydrauliczna instalacji nastawy zaworów AB-QM firmy Danfoss przy modułach hydraulicznych (MH) Nazwa nagrzewnicy Q c kw V m 3 /h p kpa Średnica nominalna zaworu regulacyjnego Pozycja nastawy N-1/4w 5,6 0,24 0,29 15LF 88,23 % N-2w 27,0 1,16 1, ,5 % N-3w 8,5 0,37 0, ,49 % N-4w 8,5 0,37 0, ,49 % N-5w 8,5 0,37 0, ,49 % N-6w 9,6 0,41 0, ,88 % N-7w 5,9 0,25 0, ,03 % N-8w 5,0 0,21 0,2 15LF 78,75 % Rozwiązanie projektowe instalacji ogrzewania elektrycznego Obliczeniowa moc cieplna instalacji ogrzewania elektrycznego wynosi 7,12 kw. W pomieszczeniach rozdzielni NN, rozdzielni SN i pomieszczeniu agregatu prądotwórczego projektuje się projektuje się ogrzewanie eklektyczne za pomocą grzejników elektryczny ścienni firmy AIRELEC typ BASIC. W szybie windy projektuje się ogrzewanie elektryczne za pomocą mat grzewczych firmy Luxbud typ CM W podszybiu projektuje się dodatkowy grzejnik ścienny firmy Airelec typ Basic- montaŝ grzejnika do decyzji Inwestora. dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 7

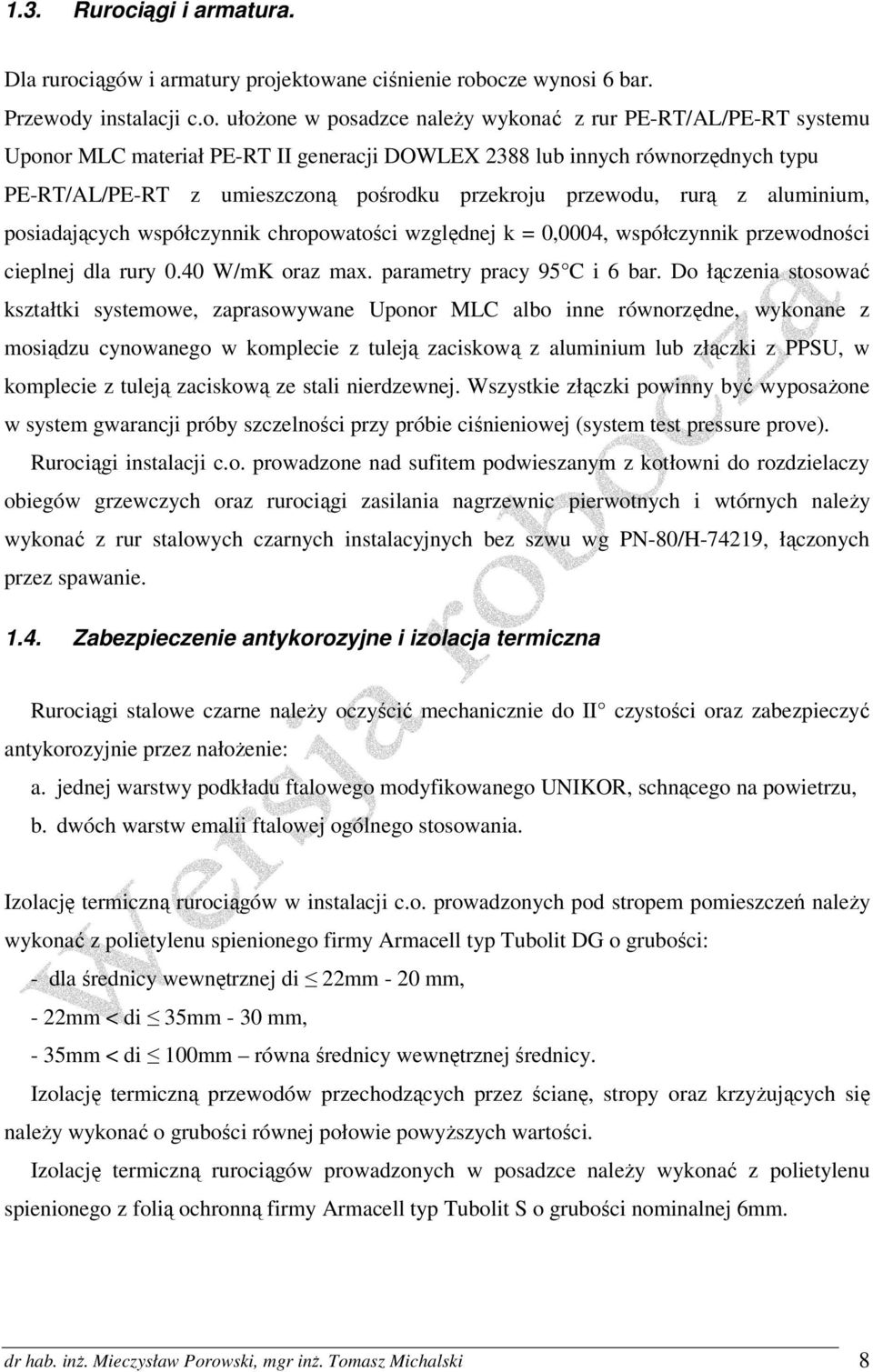

8 1.3. Rurociągi i armatura. Dla rurociągów i armatury projektowane ciśnienie robocze wynosi 6 bar. Przewody instalacji c.o. ułoŝone w posadzce naleŝy wykonać z rur PE-RT/AL/PE-RT systemu Uponor MLC materiał PE-RT II generacji DOWLEX 2388 lub innych równorzędnych typu PE-RT/AL/PE-RT z umieszczoną pośrodku przekroju przewodu, rurą z aluminium, posiadających współczynnik chropowatości względnej k = 0,0004, współczynnik przewodności cieplnej dla rury 0.40 W/mK oraz max. parametry pracy 95 C i 6 bar. Do łączenia stosować kształtki systemowe, zaprasowywane Uponor MLC albo inne równorzędne, wykonane z mosiądzu cynowanego w komplecie z tuleją zaciskową z aluminium lub złączki z PPSU, w komplecie z tuleją zaciskową ze stali nierdzewnej. Wszystkie złączki powinny być wyposaŝone w system gwarancji próby szczelności przy próbie ciśnieniowej (system test pressure prove). Rurociągi instalacji c.o. prowadzone nad sufitem podwieszanym z kotłowni do rozdzielaczy obiegów grzewczych oraz rurociągi zasilania nagrzewnic pierwotnych i wtórnych naleŝy wykonać z rur stalowych czarnych instalacyjnych bez szwu wg PN-80/H-74219, łączonych przez spawanie Zabezpieczenie antykorozyjne i izolacja termiczna Rurociągi stalowe czarne naleŝy oczyścić mechanicznie do II czystości oraz zabezpieczyć antykorozyjnie przez nałoŝenie: a. jednej warstwy podkładu ftalowego modyfikowanego UNIKOR, schnącego na powietrzu, b. dwóch warstw emalii ftalowej ogólnego stosowania. Izolację termiczną rurociągów w instalacji c.o. prowadzonych pod stropem pomieszczeń naleŝy wykonać z polietylenu spienionego firmy Armacell typ Tubolit DG o grubości: - dla średnicy wewnętrznej di 22mm - 20 mm, - 22mm < di 35mm - 30 mm, - 35mm < di 100mm równa średnicy wewnętrznej średnicy. Izolację termiczną przewodów przechodzących przez ścianę, stropy oraz krzyŝujących się naleŝy wykonać o grubości równej połowie powyŝszych wartości. Izolację termiczną rurociągów prowadzonych w posadzce naleŝy wykonać z polietylenu spienionego z folią ochronną firmy Armacell typ Tubolit S o grubości nominalnej 6mm. dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 8

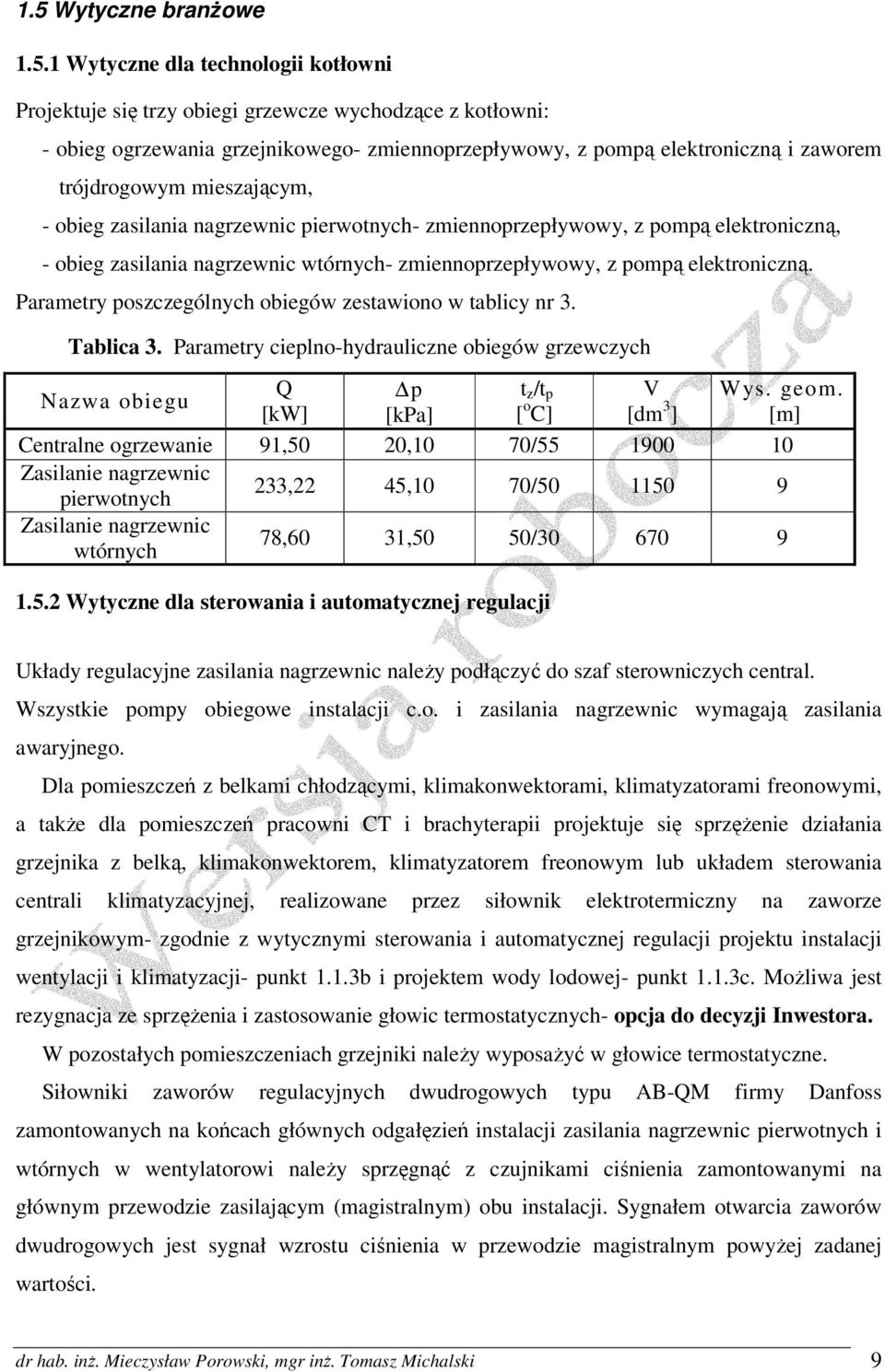

9 1.5 Wytyczne branŝowe Wytyczne dla technologii kotłowni Projektuje się trzy obiegi grzewcze wychodzące z kotłowni: - obieg ogrzewania grzejnikowego- zmiennoprzepływowy, z pompą elektroniczną i zaworem trójdrogowym mieszającym, - obieg zasilania nagrzewnic pierwotnych- zmiennoprzepływowy, z pompą elektroniczną, - obieg zasilania nagrzewnic wtórnych- zmiennoprzepływowy, z pompą elektroniczną. Parametry poszczególnych obiegów zestawiono w tablicy nr 3. Tablica 3. Parametry cieplno-hydrauliczne obiegów grzewczych Nazwa obiegu Q p t z /t p V Wys. geom. [kw] [kpa] [ o C] [dm 3 ] [m] Centralne ogrzewanie 91,50 20,10 70/ Zasilanie nagrzewnic pierwotnych 233,22 45,10 70/ Zasilanie nagrzewnic wtórnych 78,60 31,50 50/ Wytyczne dla sterowania i automatycznej regulacji Układy regulacyjne zasilania nagrzewnic naleŝy podłączyć do szaf sterowniczych central. Wszystkie pompy obiegowe instalacji c.o. i zasilania nagrzewnic wymagają zasilania awaryjnego. Dla pomieszczeń z belkami chłodzącymi, klimakonwektorami, klimatyzatorami freonowymi, a takŝe dla pomieszczeń pracowni CT i brachyterapii projektuje się sprzęŝenie działania grzejnika z belką, klimakonwektorem, klimatyzatorem freonowym lub układem sterowania centrali klimatyzacyjnej, realizowane przez siłownik elektrotermiczny na zaworze grzejnikowym- zgodnie z wytycznymi sterowania i automatycznej regulacji projektu instalacji wentylacji i klimatyzacji- punkt 1.1.3b i projektem wody lodowej- punkt 1.1.3c. MoŜliwa jest rezygnacja ze sprzęŝenia i zastosowanie głowic termostatycznych- opcja do decyzji Inwestora. W pozostałych pomieszczeniach grzejniki naleŝy wyposaŝyć w głowice termostatyczne. Siłowniki zaworów regulacyjnych dwudrogowych typu AB-QM firmy Danfoss zamontowanych na końcach głównych odgałęzień instalacji zasilania nagrzewnic pierwotnych i wtórnych w wentylatorowi naleŝy sprzęgnąć z czujnikami ciśnienia zamontowanymi na głównym przewodzie zasilającym (magistralnym) obu instalacji. Sygnałem otwarcia zaworów dwudrogowych jest sygnał wzrostu ciśnienia w przewodzie magistralnym powyŝej zadanej wartości. dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 9

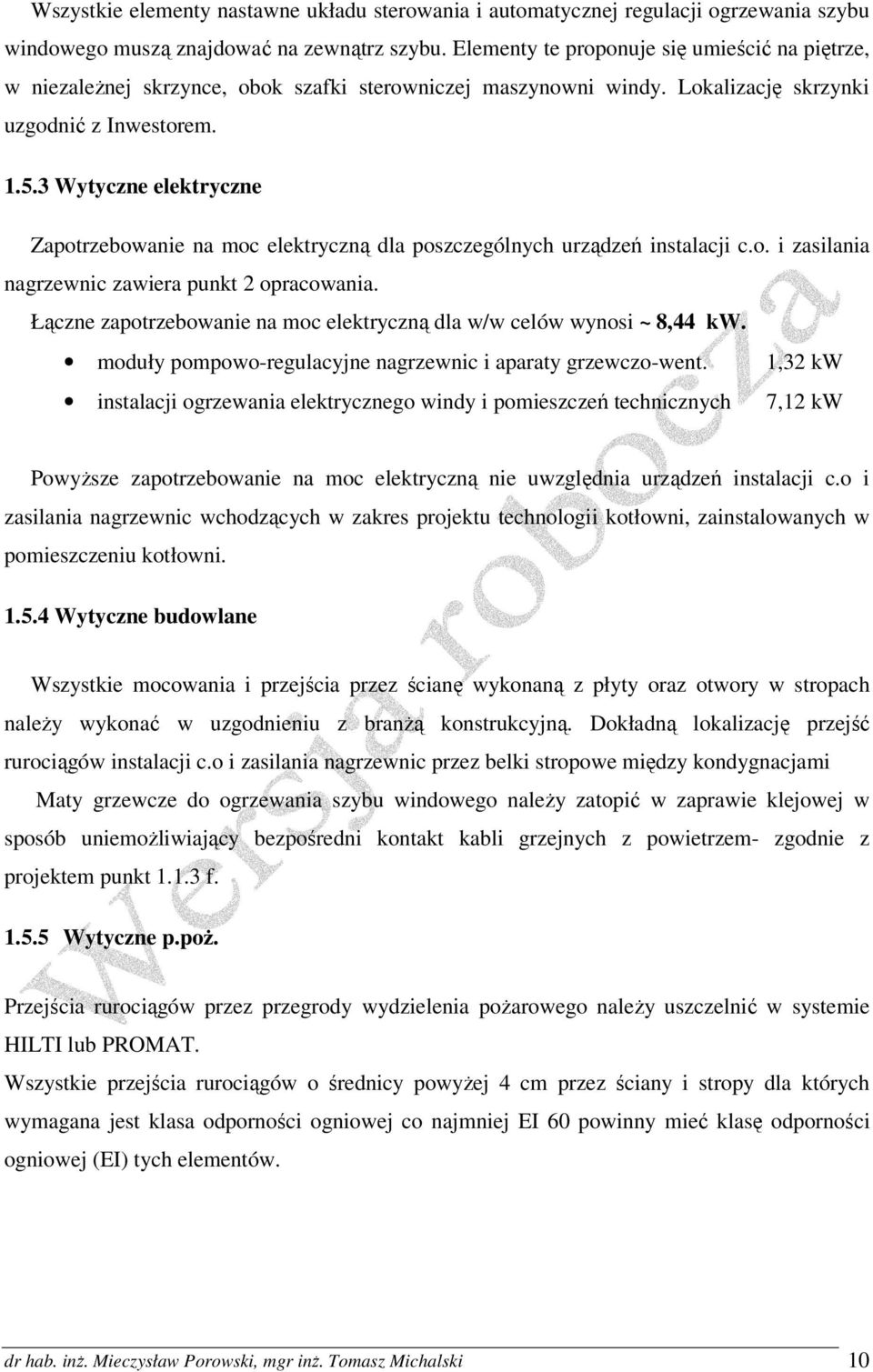

10 Wszystkie elementy nastawne układu sterowania i automatycznej regulacji ogrzewania szybu windowego muszą znajdować na zewnątrz szybu. Elementy te proponuje się umieścić na piętrze, w niezaleŝnej skrzynce, obok szafki sterowniczej maszynowni windy. Lokalizację skrzynki uzgodnić z Inwestorem Wytyczne elektryczne Zapotrzebowanie na moc elektryczną dla poszczególnych urządzeń instalacji c.o. i zasilania nagrzewnic zawiera punkt 2 opracowania. Łączne zapotrzebowanie na moc elektryczną dla w/w celów wynosi ~ 8,44 kw. moduły pompowo-regulacyjne nagrzewnic i aparaty grzewczo-went. 1,32 kw instalacji ogrzewania elektrycznego windy i pomieszczeń technicznych 7,12 kw PowyŜsze zapotrzebowanie na moc elektryczną nie uwzględnia urządzeń instalacji c.o i zasilania nagrzewnic wchodzących w zakres projektu technologii kotłowni, zainstalowanych w pomieszczeniu kotłowni Wytyczne budowlane Wszystkie mocowania i przejścia przez ścianę wykonaną z płyty oraz otwory w stropach naleŝy wykonać w uzgodnieniu z branŝą konstrukcyjną. Dokładną lokalizację przejść rurociągów instalacji c.o i zasilania nagrzewnic przez belki stropowe między kondygnacjami Maty grzewcze do ogrzewania szybu windowego naleŝy zatopić w zaprawie klejowej w sposób uniemoŝliwiający bezpośredni kontakt kabli grzejnych z powietrzem- zgodnie z projektem punkt f Wytyczne p.poŝ. Przejścia rurociągów przez przegrody wydzielenia poŝarowego naleŝy uszczelnić w systemie HILTI lub PROMAT. Wszystkie przejścia rurociągów o średnicy powyŝej 4 cm przez ściany i stropy dla których wymagana jest klasa odporności ogniowej co najmniej EI 60 powinny mieć klasę odporności ogniowej (EI) tych elementów. dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 10

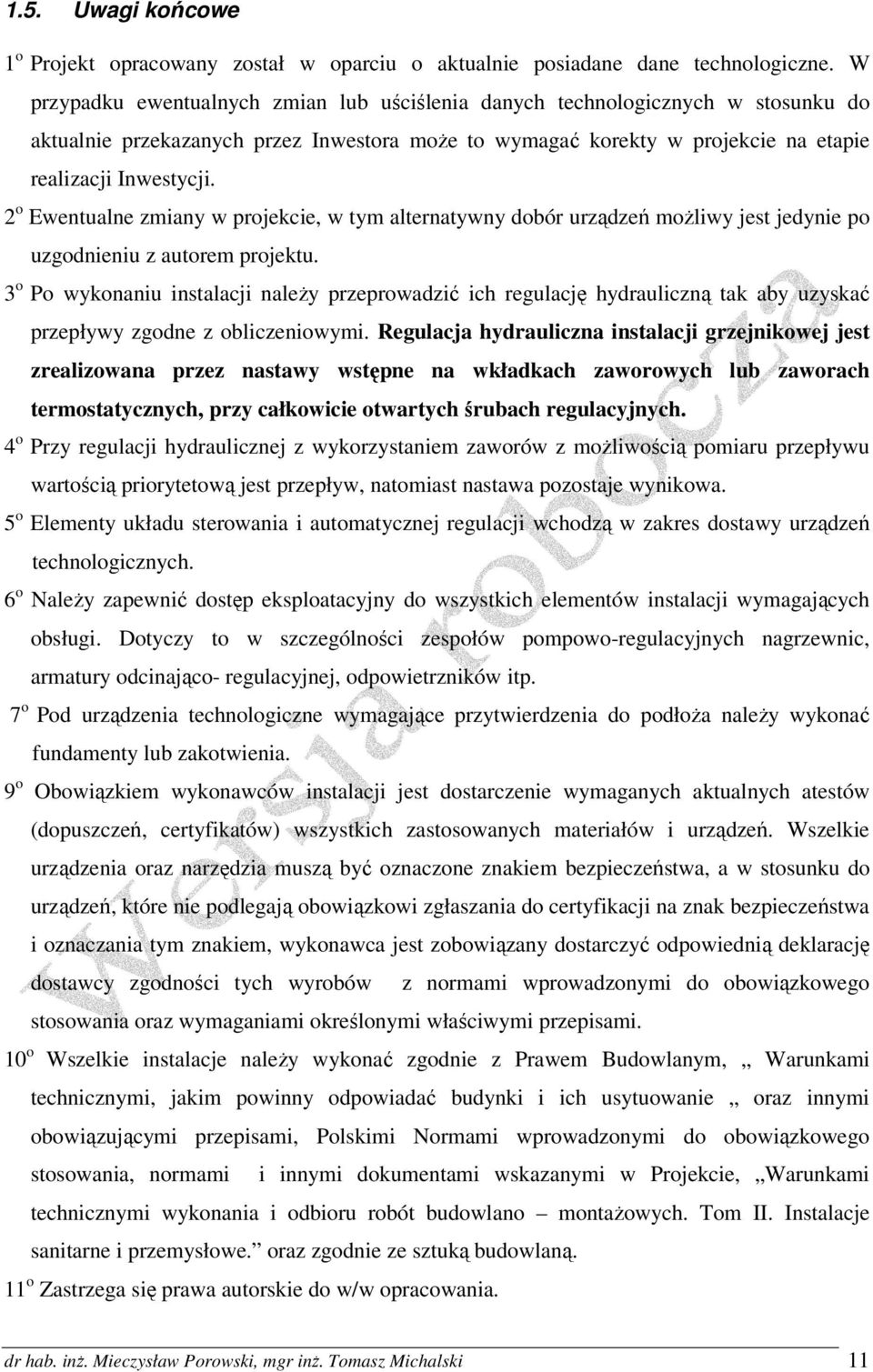

11 1.5. Uwagi końcowe 1 o Projekt opracowany został w oparciu o aktualnie posiadane dane technologiczne. W przypadku ewentualnych zmian lub uściślenia danych technologicznych w stosunku do aktualnie przekazanych przez Inwestora moŝe to wymagać korekty w projekcie na etapie realizacji Inwestycji. 2 o Ewentualne zmiany w projekcie, w tym alternatywny dobór urządzeń moŝliwy jest jedynie po uzgodnieniu z autorem projektu. 3 o Po wykonaniu instalacji naleŝy przeprowadzić ich regulację hydrauliczną tak aby uzyskać przepływy zgodne z obliczeniowymi. Regulacja hydrauliczna instalacji grzejnikowej jest zrealizowana przez nastawy wstępne na wkładkach zaworowych lub zaworach termostatycznych, przy całkowicie otwartych śrubach regulacyjnych. 4 o Przy regulacji hydraulicznej z wykorzystaniem zaworów z moŝliwością pomiaru przepływu wartością priorytetową jest przepływ, natomiast nastawa pozostaje wynikowa. 5 o Elementy układu sterowania i automatycznej regulacji wchodzą w zakres dostawy urządzeń technologicznych. 6 o NaleŜy zapewnić dostęp eksploatacyjny do wszystkich elementów instalacji wymagających obsługi. Dotyczy to w szczególności zespołów pompowo-regulacyjnych nagrzewnic, armatury odcinająco- regulacyjnej, odpowietrzników itp. 7 o Pod urządzenia technologiczne wymagające przytwierdzenia do podłoŝa naleŝy wykonać fundamenty lub zakotwienia. 9 o Obowiązkiem wykonawców instalacji jest dostarczenie wymaganych aktualnych atestów (dopuszczeń, certyfikatów) wszystkich zastosowanych materiałów i urządzeń. Wszelkie urządzenia oraz narzędzia muszą być oznaczone znakiem bezpieczeństwa, a w stosunku do urządzeń, które nie podlegają obowiązkowi zgłaszania do certyfikacji na znak bezpieczeństwa i oznaczania tym znakiem, wykonawca jest zobowiązany dostarczyć odpowiednią deklarację dostawcy zgodności tych wyrobów z normami wprowadzonymi do obowiązkowego stosowania oraz wymaganiami określonymi właściwymi przepisami. 10 o Wszelkie instalacje naleŝy wykonać zgodnie z Prawem Budowlanym, Warunkami technicznymi, jakim powinny odpowiadać budynki i ich usytuowanie oraz innymi obowiązującymi przepisami, Polskimi Normami wprowadzonymi do obowiązkowego stosowania, normami i innymi dokumentami wskazanymi w Projekcie, Warunkami technicznymi wykonania i odbioru robót budowlano montaŝowych. Tom II. Instalacje sanitarne i przemysłowe. oraz zgodnie ze sztuką budowlaną. 11 o Zastrzega się prawa autorskie do w/w opracowania. dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 11

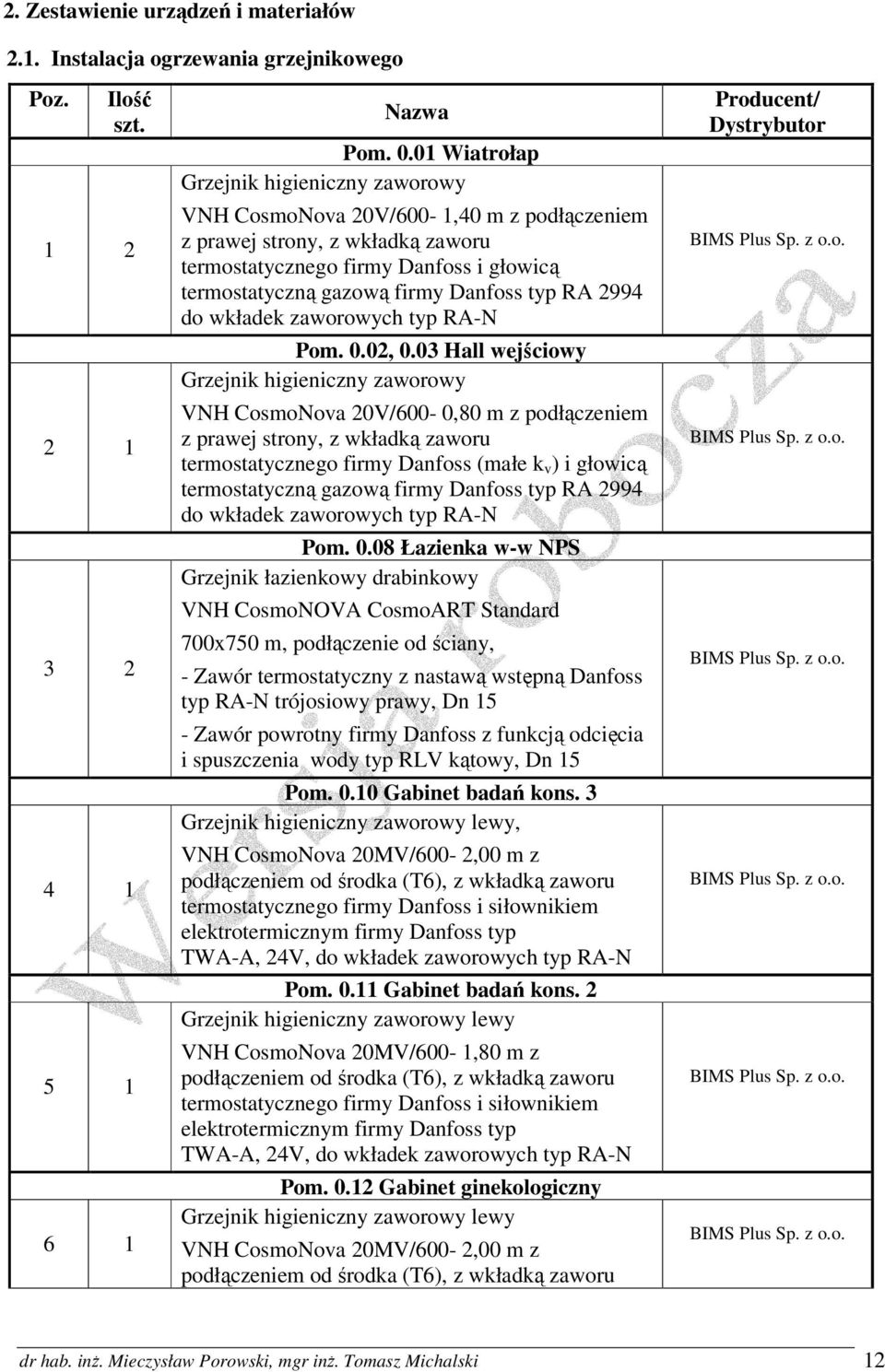

12 2. Zestawienie urządzeń i materiałów 2.1. Instalacja ogrzewania grzejnikowego Poz. Ilość szt Nazwa Pom Wiatrołap VNH CosmoNova 20V/600-1,40 m z podłączeniem termostatycznego firmy Danfoss i głowicą Pom. 0.02, 0.03 Hall wejściowy VNH CosmoNova 20V/600-0,80 m z podłączeniem głowicą Pom Łazienka w-w NPS Grzejnik łazienkowy drabinkowy VNH CosmoNOVA CosmoART Standard 700x750 m, podłączenie od ściany, - Zawór termostatyczny z nastawą wstępną Danfoss typ RA-N trójosiowy prawy, Dn 15 - Zawór powrotny firmy Danfoss z funkcją odcięcia i spuszczenia wody typ RLV kątowy, Dn 15 Pom Gabinet badań kons. 3 lewy, VNH CosmoNova 20MV/600-2,00 m z termostatycznego firmy Danfoss i siłownikiem Pom Gabinet badań kons. 2 lewy VNH CosmoNova 20MV/600-1,80 m z termostatycznego firmy Danfoss i siłownikiem Pom Gabinet ginekologiczny lewy VNH CosmoNova 20MV/600-2,00 m z Producent/ Dystrybutor dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 12

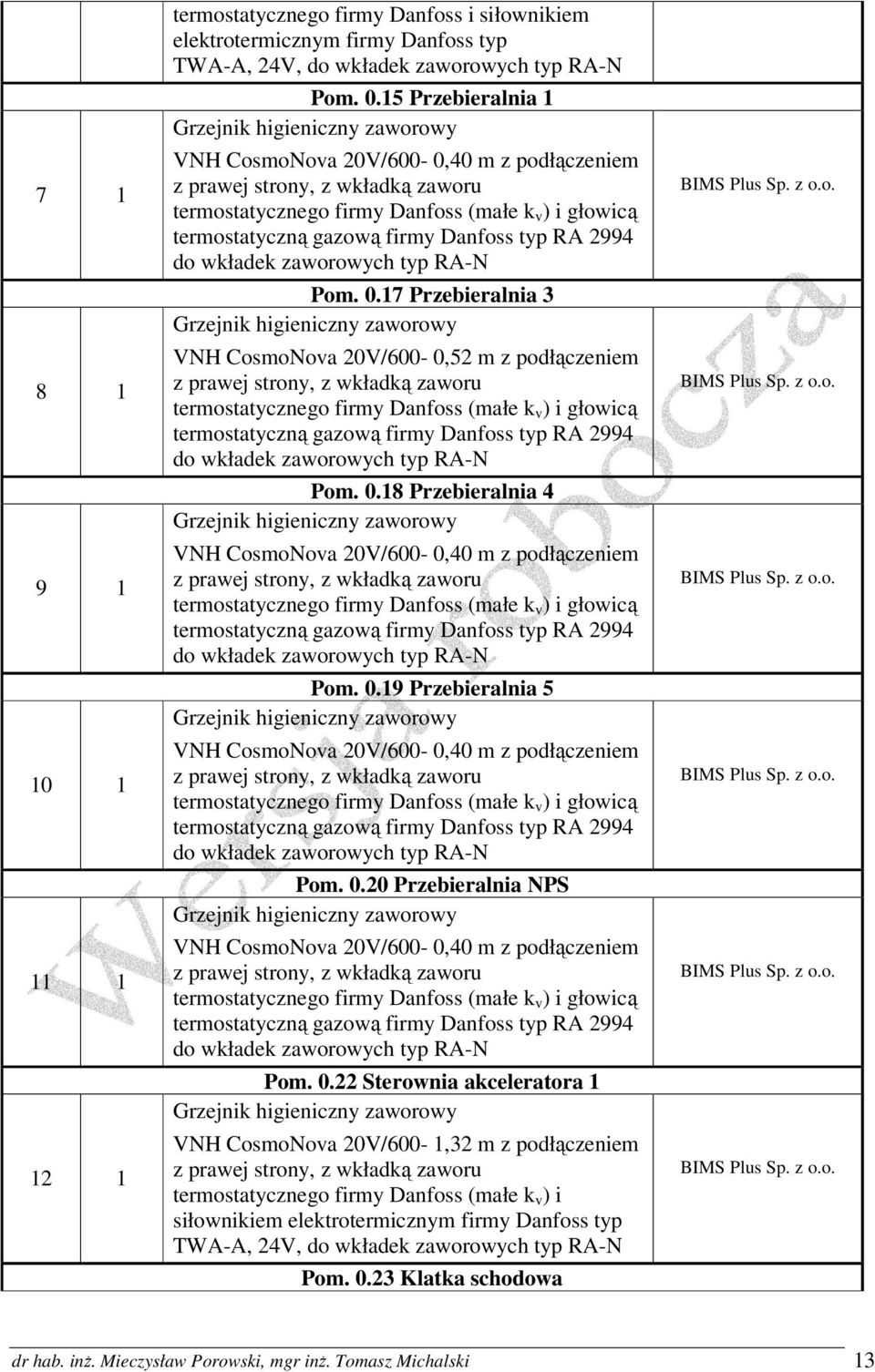

13 termostatycznego firmy Danfoss i siłownikiem Pom Przebieralnia 1 VNH CosmoNova 20V/600-0,40 m z podłączeniem głowicą Pom Przebieralnia 3 VNH CosmoNova 20V/600-0,52 m z podłączeniem głowicą Pom Przebieralnia 4 VNH CosmoNova 20V/600-0,40 m z podłączeniem głowicą Pom Przebieralnia 5 VNH CosmoNova 20V/600-0,40 m z podłączeniem głowicą Pom Przebieralnia NPS VNH CosmoNova 20V/600-0,40 m z podłączeniem głowicą Pom Sterownia akceleratora 1 VNH CosmoNova 20V/600-1,32 m z podłączeniem Pom Klatka schodowa dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 13
14 VNH CosmoNova 20V/900-1,12 m z podłączeniem z lewej strony, z wkładką zaworu termostatycznego firmy Danfoss i głowicą termostatyczną gazową firmy Danfoss typ RA 2994 do wkładek zaworowych typ RA-N Pom Pom akceleratora 1 VNH CosmoNova 20V/900-1,12 m z podłączeniem termostatycznego firmy Danfoss i głowicą Pom Pom akceleratora 2 VNH CosmoNova 20V/600-1,12 m z podłączeniem głowicą Pom. 0.26, 0.27 Sterownia akceleratora 2, 3 VNH CosmoNova 20V/900-0,72 m z podłączeniem Pom Pom akceleratora 3 VNH CosmoNova 20V/900-1,12 m z podłączeniem głowicą Pom Wiatrołap VNH CosmoNova 20V/600-1,2 m z podłączeniem z prawej strony, z wkładką zaworu termostatycznego firmy Danfoss (małe k v ) i głowicą termostatyczną gazową firmy Danfoss typ RA 2994 do wkładek zaworowych typ RA-N Pom Modelarnia VNH CosmoNova 10V/600-0,40 m z podłączeniem głowicą dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 14
15 Pom Kabina CT VNH CosmoNova 10V/600-0,40 m z podłączeniem głowicą Pom Pracownia CT VNH CosmoNova 20V/600-0,72 m z podłączeniem Pom Kabina CT VNH CosmoNova 10V/600-0,40 m z podłączeniem głowicą Pom Sterownia CT VNH CosmoNova 20V/600-1,12 m z podłączeniem Pom Brachyterapia HDR VNH CosmoNova 20V/600-1,00 m z podłączeniem Pom Sterownia HDR VNH CosmoNova 10V/600-0,40 m z podłączeniem Pom Przygotowanie pacjenta 26 1 dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 15

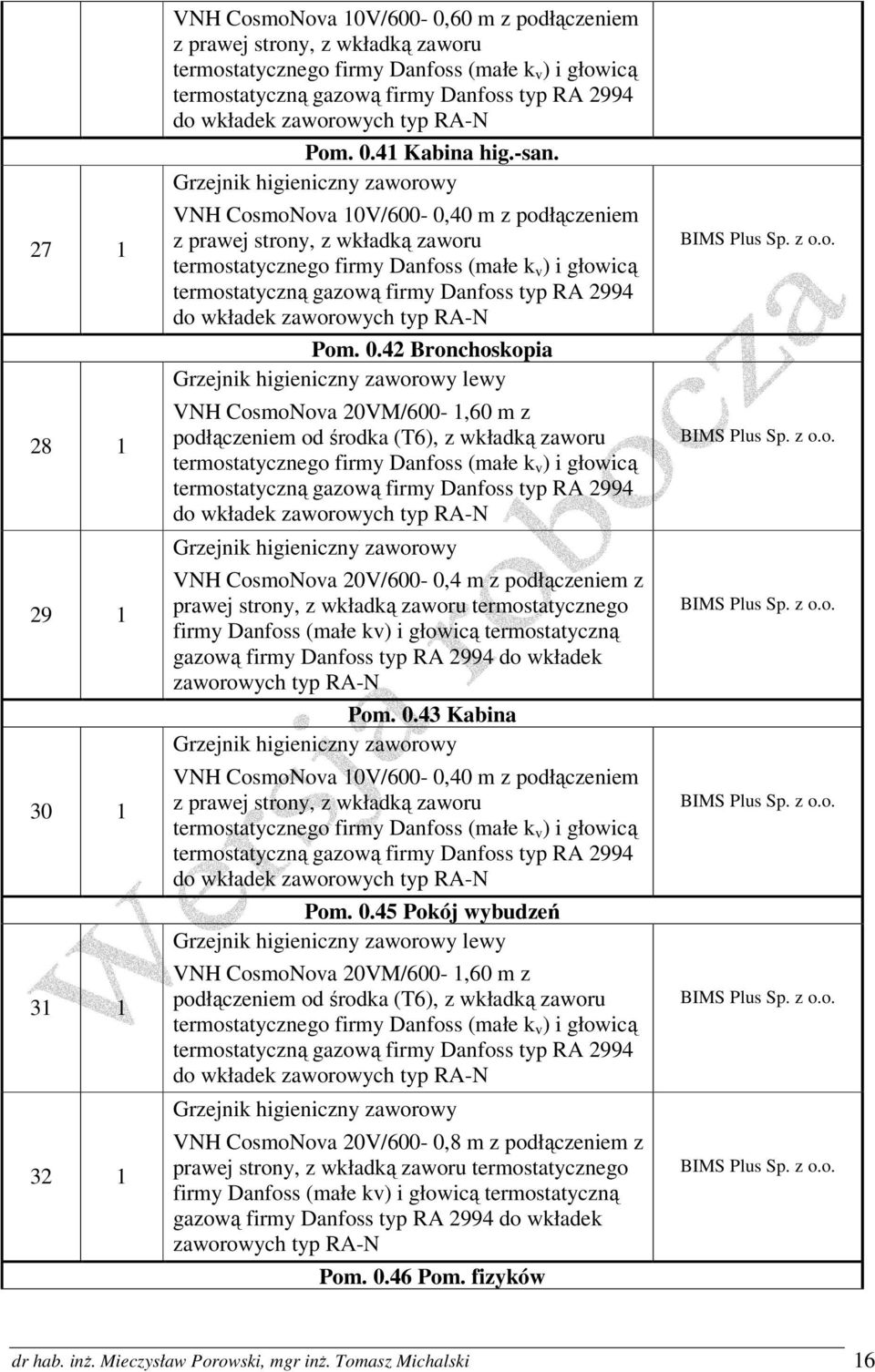

16 VNH CosmoNova 10V/600-0,60 m z podłączeniem głowicą Pom Kabina hig.-san. VNH CosmoNova 10V/600-0,40 m z podłączeniem głowicą Pom Bronchoskopia lewy VNH CosmoNova 20VM/600-1,60 m z głowicą VNH CosmoNova 20V/600-0,4 m z podłączeniem z prawej strony, z wkładką zaworu termostatycznego firmy Danfoss (małe kv) i głowicą termostatyczną gazową firmy Danfoss typ RA 2994 do wkładek zaworowych typ RA-N Pom Kabina VNH CosmoNova 10V/600-0,40 m z podłączeniem głowicą Pom Pokój wybudzeń lewy VNH CosmoNova 20VM/600-1,60 m z głowicą VNH CosmoNova 20V/600-0,8 m z podłączeniem z prawej strony, z wkładką zaworu termostatycznego firmy Danfoss (małe kv) i głowicą termostatyczną gazową firmy Danfoss typ RA 2994 do wkładek zaworowych typ RA-N Pom Pom. fizyków dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 16

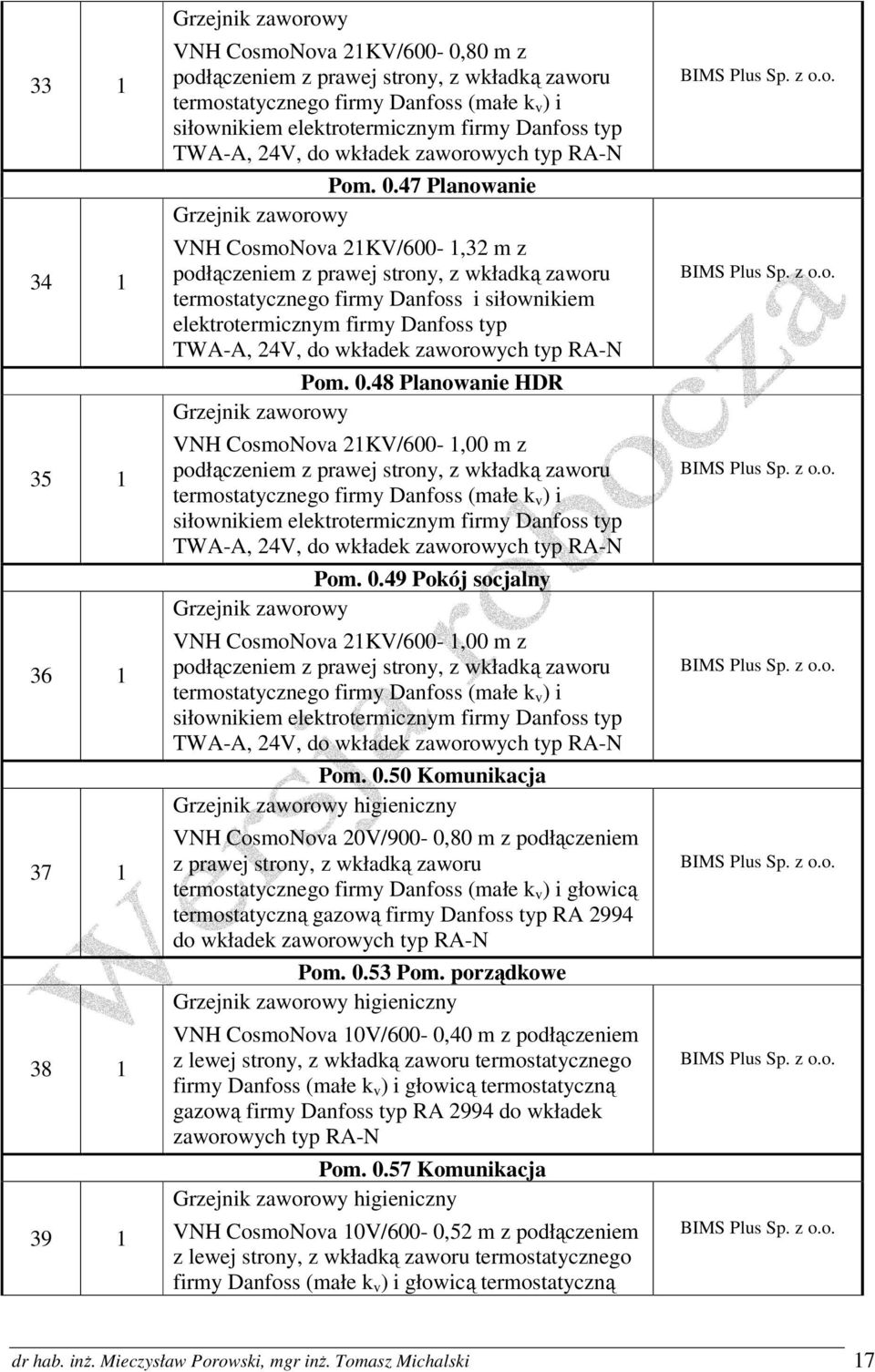

17 Grzejnik zaworowy VNH CosmoNova 21KV/600-0,80 m z podłączeniem Pom Planowanie Grzejnik zaworowy VNH CosmoNova 21KV/600-1,32 m z podłączeniem termostatycznego firmy Danfoss i siłownikiem Pom Planowanie HDR Grzejnik zaworowy VNH CosmoNova 21KV/600-1,00 m z podłączeniem Pom Pokój socjalny Grzejnik zaworowy VNH CosmoNova 21KV/600-1,00 m z podłączeniem Pom Komunikacja VNH CosmoNova 20V/900-0,80 m z podłączeniem głowicą Pom Pom. porządkowe VNH CosmoNova 10V/600-0,40 m z podłączeniem z lewej strony, z wkładką zaworu termostatycznego firmy Danfoss (małe k v ) i głowicą termostatyczną gazową firmy Danfoss typ RA 2994 do wkładek zaworowych typ RA-N Pom Komunikacja VNH CosmoNova 10V/600-0,52 m z podłączeniem z lewej strony, z wkładką zaworu termostatycznego firmy Danfoss (małe k v ) i głowicą termostatyczną dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 17
18 gazową firmy Danfoss typ RA 2994 do wkładek zaworowych typ RA-N Pom Szatnia personelu M. VNH CosmoNova 20V/600-0,40 m z podłączeniem głowicą Pom Sanitariat personelu M. VNH CosmoNova 10V/600-0,40 m z podłączeniem głowicą Pom Sanitariat personelu D. VNH CosmoNova 10V/600-0,40 m z podłączeniem głowicą Pom Szatnia personelu D. VNH CosmoNova 20V/600-0,40 m z podłączeniem głowicą Pom Przyłącze wody Grzejnik zaworowy VNH CosmoNova 11KV/600-0,40 m z podłączeniem głowicą Pom Komunikacja VNH CosmoNova 20V/900-0,80 m z podłączeniem z lewej strony, z wkładką zaworu termostatycznego firmy Danfoss (małe k v ) i głowicą termostatyczną gazową firmy Danfoss typ RA 2994 do wkładek zaworowych typ RA-N VNH CosmoNova 20V/900-0,60 m z podłączeniem dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 18
19 z lewej strony, z wkładką zaworu termostatycznego firmy Danfoss (małe kv) i głowicą termostatyczną gazową firmy Danfoss typ RA 2994 do wkładek zaworowych typ RA-N VNH CosmoNova 20V/900-0,60 m z podłączeniem termostatycznego firmy Danfoss (małe kv) i głowicą Pom Kotłownia Grzejnik kompaktowy VNH CosmoNova 33KV/900-0,80 m z podłączeniem z lewej strony - Zawór termostatyczny z nastawą wstępną Danfoss typ RA-N prosty, Dn 20 - Zawór powrotny firmy Danfoss z funkcją odcięcia i spuszczenia wody typ RLV prosty, Dn 20 Pom Pomieszczenie gazów medycznych Grzejnik zaworowy VNH CosmoNova 21KV/600-1,00 m z podłączeniem z lewej strony, z wkładką zaworu termostatycznego firmy Danfoss i głowicą Pom Klatka schodowa VNH CosmoNova 20V/600-0,80 m z podłączeniem z lewej strony, z wkładką zaworu termostatycznego firmy Danfoss (małe k v ) i głowicą termostatyczną gazową firmy Danfoss typ RA 2994 do wkładek zaworowych typ RA-N VNH CosmoNova 20V/300-1,12 m z podłączeniem termostatycznego firmy Danfoss (małe kv) i głowicą Pom Pokój biurowy Grzejnik zaworowy VNH CosmoNova 21KV/600-1,20 m z podłączeniem termostatycznego firmy Danfoss i siłownikiem Pom. 0.69a Pokój biurowy- wypoczynek dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 19
20 Grzejnik zaworowy VNH CosmoNova 21KV/600-1,00 m z podłączeniem Pom Pokój dyrektora Grzejnik zaworowy VNH CosmoNova 21KV/600-1,00 m z podłączeniem Pom Sala konferencyjna Grzejnik zaworowy VNH CosmoNova 21KV/600-1,32 m z podłączeniem termostatycznego firmy Danfoss i siłownikiem Pom Klatka schodowa VNH CosmoNova 10V/600-0,40 m z podłączeniem z lewej strony, z wkładką zaworu termostatycznego firmy Danfoss (małe k v ) i głowicą termostatyczną gazową firmy Danfoss typ RA 2994 do wkładek zaworowych typ RA-N Pom Klatka schodowa VNH CosmoNova 20VM/900-1,60 m lewy z termostatycznego firmy Danfoss i głowicą VNH CosmoNova 20V/300-1,12 m z podłączeniem głowicą Pom Komunikacja VNH CosmoNova 20VM/300-1,60 m prawy z głowicą dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 20
21 VNH CosmoNova 20V/300-1,32 m z podłączeniem termostatycznego firmy Danfoss i głowicą Pom Korytarz VNH CosmoNova 20V/600-0,72 m z podłączeniem z lewej strony, z wkładką zaworu termostatycznego firmy Danfoss (małe k v ) i głowicą termostatyczną gazową firmy Danfoss typ RA 2994 do wkładek zaworowych typ RA-N Pom Magazyn leków VNH CosmoNova 10V/600-0,40 m z podłączeniem głowicą Pom Mycie łóŝek ocynkowany ogniowo VNH CosmoNova 10V/600o- 0,40 m z podłączeniem głowicą Pom Pokój pacj. 2- łóŝkowy VNH CosmoNova 20VM/300-2,00 m prawy z VNH CosmoNova 20V/900-1,20 m z podłączeniem z lewej strony, z wkładką zaworu termostatycznego firmy Danfoss (małe k v ) i siłownikiem Pom Łazienka przy pokoju pacj. Grzejnik łazienkowy drabinkowy VNH CosmoNOVA CosmoART Standard dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 21
22 x600 m, podłączenie od ściany, - Zawór termostatyczny z nastawą wstępną Danfoss typ RA-N trójosiowy prawy, Dn 15 - Zawór powrotny firmy Danfoss z funkcją odcięcia i spuszczenia wody typ RLV kątowy, Dn 15 Pom Pokój pacj. 2- łóŝkowy VNH CosmoNova 20VM/300-2,00 m prawy z VNH CosmoNova 20VM/600-1,60 m prawy, z Pom Pokój pacj. 2- łóŝkowy VNH CosmoNova 20VM/300-2,00 m prawy z VNH CosmoNova 20VM/600-2,00 m prawy, z termostatycznego firmy Danfoss i siłownikiem Pom Łazienka przy pokoju pacj. Grzejnik łazienkowy drabinkowy VNH CosmoNOVA CosmoART Standard 700x600 m, podłączenie od ściany, - Zawór termostatyczny z nastawą wstępną Danfoss typ RA-N trójosiowy prawy, Dn 15 - Zawór powrotny firmy Danfoss z funkcją odcięcia i spuszczenia wody typ RLV kątowy, Dn 15 Pom Łazienka przy pokoju pacj. Grzejnik łazienkowy drabinkowy VNH CosmoNOVA CosmoART Standard 700x600 m, podłączenie od ściany, - Zawór termostatyczny z nastawą wstępną Danfoss dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 22
23 typ RA-N trójosiowy prawy, Dn 15 - Zawór powrotny firmy Danfoss z funkcją odcięcia i spuszczenia wody typ RLV kątowy, Dn 15 Pom Miejsce spotkań VNH CosmoNova 20V/400-0,60 m z podłączeniem z lewej strony, z wkładką zaworu termostatycznego firmy Danfoss (małe k v ) i siłownikiem Pom Pokój pacj. 1- łóŝkowy VNH CosmoNova 20VM/300-2,00 m prawy z VNH CosmoNova 20VM/600-2,00 m lewy, z termostatycznego firmy Danfoss i siłownikiem Pom Pokój pacj. 1- łóŝkowy VNH CosmoNova 20VM/300-2,00 m prawy z VNH CosmoNova 20V/900-1,20 m, z podłączeniem z lewej strony, z wkładką zaworu Pom Łazienka przy pokoju pacj. Grzejnik łazienkowy drabinkowy VNH CosmoNOVA CosmoART Standard 700x600 m, podłączenie od ściany, - Zawór termostatyczny z nastawą wstępną Danfoss typ RA-N trójosiowy prawy, Dn 15 - Zawór powrotny firmy Danfoss z funkcją odcięcia i spuszczenia wody typ RLV kątowy, Dn 15 Pom Łazienka przy pokoju pacj. dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 23
24 Grzejnik łazienkowy drabinkowy VNH CosmoNOVA CosmoART Standard 700x600 m, podłączenie od ściany, - Zawór termostatyczny z nastawą wstępną Danfoss typ RA-N trójosiowy prawy, Dn 15 - Zawór powrotny firmy Danfoss z funkcją odcięcia i spuszczenia wody typ RLV kątowy, Dn 15 Pom Izolatka VNH CosmoNova 20VM/300-2,00 m prawy z VNH CosmoNova 20V/600-1,20 m, z podłączeniem Pom Łazienka przy pokoju pacj. Grzejnik łazienkowy drabinkowy VNH CosmoNOVA CosmoART Standard 700x600 m, podłączenie od ściany, - Zawór termostatyczny z nastawą wstępną Danfoss typ RA-N trójosiowy prawy, Dn 15 - Zawór powrotny firmy Danfoss z funkcją odcięcia i spuszczenia wody typ RLV kątowy, Dn 15 Pom Pokój lekarski VNH CosmoNova 20VM/300-2,00 m prawy z VNH CosmoNova 20V/600-0,60 m, z podłączeniem Pom Łazienka personelu Grzejnik łazienkowy drabinkowy VNH CosmoNOVA CosmoART Standard dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 24
25 x740 m, podłączenie od ściany, - Zawór termostatyczny z nastawą wstępną Danfoss typ RA-N trójosiowy prawy, Dn 15 - Zawór powrotny firmy Danfoss z funkcją odcięcia i spuszczenia wody typ RLV kątowy, Dn 15 Pom Klatka schodowa VNH CosmoNova 20V/900-1,32 m z podłączeniem z lewej strony, z wkładką zaworu termostatycznego firmy Danfoss i głowicą termostatyczną gazową firmy Danfoss typ RA 2994 do wkładek zaworowych typ RA-N VNH CosmoNova 20V/900-1,32 m z podłączeniem termostatycznego firmy Danfoss i głowicą Pom Klatka schodowa VNH CosmoNova 20V/600-0,72 m z podłączeniem głowicą Pom Gabinet zabiegowy VNH CosmoNova 20V/600-0,92 m z podłączeniem Pom WC pacj NPS VNH CosmoNova 10V/600-0,40 m z podłączeniem z lewej strony, z wkładką zaworu termostatycznego firmy Danfoss (małe k v ) i głowicą termostatyczną gazową firmy Danfoss typ RA 2994 do wkładek zaworowych typ RA-N Pom Pomieszczenie porządkowe VNH CosmoNova 10V/600-0,40 m z podłączeniem z lewej strony, z wkładką zaworu termostatycznego firmy Danfoss (małe k v ) i głowicą termostatyczną gazową firmy Danfoss typ RA 2994 do wkładek zaworowych typ RA-N dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 25
26 Pom Pokój administracyjny Grzejnik zaworowy VNH CosmoNova 11KV/600-0,40 m z podłączeniem z lewej strony, z wkładką zaworu Pom Pokój pielęgniarki oddziałowej VNH CosmoNova 20V/600-0,60 m z podłączeniem z lewej strony, z wkładką zaworu termostatycznego firmy Danfoss (małe k v ) i siłownikiem Pom Sanitariat personelu VNH CosmoNova 10V/600-0,40 m z podłączeniem z lewej strony, z wkładką zaworu termostatycznego firmy Danfoss (małe k v ) i głowicą termostatyczną gazową firmy Danfoss typ RA 2994 do wkładek zaworowych typ RA-N Pom Pokój socjalny personelu VNH CosmoNova 20V/600-0,80 m z podłączeniem z lewej strony, z wkładką zaworu termostatycznego firmy Danfoss (małe k v ) i siłownikiem VNH CosmoNova 20V/600-0,92 m z podłączeniem termostatycznego firmy Danfoss (małe kv) i Pom Pokój pacj. 3- łóŝkowy VNH CosmoNova 20VM/300-2,00 m prawy z VNH CosmoNova 20VM/900-2,00 m lewy, z termostatycznego firmy Danfoss i siłownikiem dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 26
27 Pom Pokój pacj. 3- łóŝkowy VNH CosmoNova 20VM/300-2,00 m prawy z VNH CosmoNova 20VM/600-2,00 m lewy, z termostatycznego firmy Danfoss i siłownikiem Pom Łazienka przy pokoju pacj. Grzejnik łazienkowy drabinkowy VNH CosmoNOVA CosmoART Standard 700x600 m, podłączenie od ściany, - Zawór termostatyczny z nastawą wstępną Danfoss typ RA-N trójosiowy prawy, Dn 15 - Zawór powrotny firmy Danfoss z funkcją odcięcia i spuszczenia wody typ RLV kątowy, Dn 15 Pom Łazienka przy pokoju pacj. Grzejnik łazienkowy drabinkowy VNH CosmoNOVA CosmoART Standard 700x600 m, podłączenie od ściany, - Zawór termostatyczny z nastawą wstępną Danfoss typ RA-N trójosiowy prawy, Dn 15 - Zawór powrotny firmy Danfoss z funkcją odcięcia i spuszczenia wody typ RLV kątowy, Dn 15 Pom Pokój pacj. 3- łóŝkowy VNH CosmoNova 20VM/300-2,00 m prawy z VNH CosmoNova 20VM/600-2,00 m lewy, z termostatycznego firmy Danfoss i siłownikiem Pom Łazienka przy pokoju pacj. dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 27
28 Grzejnik łazienkowy drabinkowy VNH CosmoNOVA CosmoART Standard 700x600 m, podłączenie od ściany, - Zawór termostatyczny z nastawą wstępną Danfoss typ RA-N trójosiowy prawy, Dn 15 - Zawór powrotny firmy Danfoss z funkcją odcięcia i spuszczenia wody typ RLV kątowy, Dn 15 Pom Łazienka przy pokoju pacj. Grzejnik łazienkowy drabinkowy VNH CosmoNOVA CosmoART Standard 700x600 m, podłączenie od ściany, - Zawór termostatyczny z nastawą wstępną Danfoss typ RA-N trójosiowy prawy, Dn 15 - Zawór powrotny firmy Danfoss z funkcją odcięcia i spuszczenia wody typ RLV kątowy, Dn 15 Pom Pokój pacj. 3- łóŝkowy VNH CosmoNova 20VM/300-2,00 m prawy z VNH CosmoNova 20VM/600-2,00 m prawy, z termostatycznego firmy Danfoss i siłownikiem Pom Pokój pacj. 3- łóŝkowy VNH CosmoNova 20VM/300-2,00 m prawy z VNH CosmoNova 20VM/600-2,00 m lewy, z termostatycznego firmy Danfoss i siłownikiem Pom Łazienka przy pokoju pacj. Grzejnik łazienkowy drabinkowy VNH CosmoNOVA CosmoART Standard dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 28
29 x600 m, podłączenie od ściany, - Zawór termostatyczny z nastawą wstępną Danfoss typ RA-N trójosiowy prawy, Dn 15 - Zawór powrotny firmy Danfoss z funkcją odcięcia i spuszczenia wody typ RLV kątowy, Dn 15 Pom Punkt przygotowawczy VNH CosmoNova 10V/600-0,40 m z podłączeniem z lewej strony, z wkładką zaworu termostatycznego firmy Danfoss (małe k v ) i siłownikiem Pom. 1.47, 1.48 Punkt pielęgniarski, komunikacja VNH CosmoNova 20V/ m z podłączeniem z lewej strony, z wkładką zaworu termostatycznego firmy Danfoss (małe k v ) i siłownikiem VNH CosmoNova 20V/ m z podłączeniem termostatycznego firmy Danfoss (małe kv) i głowicą Pom Łazienka przy pokoju pacj. Grzejnik łazienkowy drabinkowy VNH CosmoNOVA CosmoART Standard 700x600 m, podłączenie od ściany, - Zawór termostatyczny z nastawą wstępną Danfoss typ RA-N trójosiowy prawy, Dn 15 - Zawór powrotny firmy Danfoss z funkcją odcięcia i spuszczenia wody typ RLV kątowy, Dn 15 Pom Pokój pacj. 3- łóŝkowy VNH CosmoNova 20VM/300-2,00 m prawy z VNH CosmoNova 20VM/600-2,00 m lewy, z termostatycznego firmy Danfoss i siłownikiem dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 29
30 Pom Pokój pacj. 3- łóŝkowy VNH CosmoNova 20VM/300-2,00 m prawy z VNH CosmoNova 20VM/900-1,60 m prawy, z termostatycznego firmy Danfoss i siłownikiem Pom Łazienka przy pokoju pacj. Grzejnik łazienkowy drabinkowy VNH CosmoNOVA CosmoART Standard 700x600 m, podłączenie od ściany, - Zawór termostatyczny z nastawą wstępną Danfoss typ RA-N trójosiowy prawy, Dn 15 - Zawór powrotny firmy Danfoss z funkcją odcięcia i spuszczenia wody typ RLV kątowy, Dn 15 Pom Łazienka przy pokoju pacj. Grzejnik łazienkowy drabinkowy VNH CosmoNOVA CosmoART Standard 700x600 m, podłączenie od ściany, - Zawór termostatyczny z nastawą wstępną Danfoss typ RA-N trójosiowy prawy, Dn 15 - Zawór powrotny firmy Danfoss z funkcją odcięcia i spuszczenia wody typ RLV kątowy, Dn 15 Pom Pokój pacj. 3- łóŝkowy VNH CosmoNova 20VM/300-2,00 m prawy z VNH CosmoNova 20VM/900-1,60 m lewy, z termostatycznego firmy Danfoss i siłownikiem Pom Pokój pacj. 3- łóŝkowy dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 30
31 VNH CosmoNova 20VM/300-2,00 m prawy z VNH CosmoNova 20VM/600-1,60 m prawy, z Pom Łazienka przy pokoju pacj. Grzejnik łazienkowy drabinkowy VNH CosmoNOVA CosmoART Standard 700x600 m, podłączenie od ściany, - Zawór termostatyczny z nastawą wstępną Danfoss typ RA-N trójosiowy prawy, Dn 15 - Zawór powrotny firmy Danfoss z funkcją odcięcia i spuszczenia wody typ RLV kątowy, Dn 15 Pom Jadalnia VNH CosmoNova 10V/600-0,60 m z podłączeniem głowicą Pom Termoport Grzejnik zaworowy VNH CosmoNova 11KV/600-0,40 m z podłączeniem głowicą Pom Zmywalnia Grzejnik zaworowy ocynkowany ogniowo VNH CosmoNova 11KV/600o- 0,40 m z podłączeniem z lewej strony, z wkładką zaworu głowicą Pom Kuchnia Grzejnik zaworowy VNH CosmoNova 11KV/600-0,40 m z podłączeniem dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 31
32 głowicą Węzeł chłodniczy Grzejnik zaworowy VNH CosmoNova 22KV/600-0,80 m z podłączeniem termostatycznego firmy Danfoss i głowicą Kątowy dwururowy zestaw przyłączeniowy firmy Danfoss, typ RLV-KD do grzejników płytowych zaworowych firny VNH CosmoNOVA z moŝliwością odcięcia i spustu Danfoss ul. Chrzanowska Grodzisk Mazowiecki tel: fax: Kulowy zawór odcinający DN Kulowy zawór odcinający DN Kulowy zawór odcinający DN Kulowy zawór odcinający DN kpl kpl kpl. Rozdzielacze R4 Szafka podtynkowa na rozdzielacze firmy UPONOR typ UFH-1 rozmiar na 2-7 pętli grzewczych, Komplet rozdzielaczy tworzywowych segmentowych z przepływomierzami (4 pętle grzewcze) wyposaŝonych w zawory odcinające 1 (2szt.), odpowietrzające i odwadniające, nyple ¾ oraz uchwyty montaŝowe KOMPLET. Rozdzielacze: R1, R3, R5, R7, R8, R9 Szafka podtynkowa na rozdzielacze firmy UPONOR typ UFH-1 rozmiar na 2-7 pętli grzewczych, Komplet rozdzielaczy tworzywowych segmentowych z przepływomierzami (5 pętli grzewczych) wyposaŝonych w zawory odcinające 1 (2szt.), odpowietrzające i odwadniające, nyple ¾ oraz uchwyty montaŝowe KOMPLET. Rozdzielacze: R2, R6, Szafka podtynkowa na rozdzielacze firmy UPONOR typ UFH-1 rozmiar na 2-7 pętli grzewczych, Komplet rozdzielaczy tworzywowych segmentowych z przepływomierzami (6 pętli grzewczych) wyposaŝonych w zawory Uponor Sp. z o.o. Pass 20 Budynek K Błonie Tel Fax Uponor Sp. z o.o. Uponor Sp. z o.o. dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 32
33 126 1kpl odcinające 1 (2szt.), odpowietrzające i odwadniające, nyple ¾ oraz uchwyty montaŝowe KOMPLET. Rozdzielacze: R10 Szafka podtynkowa na rozdzielacze firmy UPONOR typ UFH-1 rozmiar na 2-7 pętli grzewczych, Komplet rozdzielaczy tworzywowych segmentowych z przepływomierzami (7 pętli grzewczych) wyposaŝonych w zawory odcinające 1 (2szt.), odpowietrzające i odwadniające, nyple ¾ oraz uchwyty montaŝowe KOMPLET. Odpowietrznik automatyczny firmy Flamco typ Flexvent Dn Zbiornik odpowietrzający o pojemności 1 dm 3 z automatycznym odpowietrznikiem Zawór spustowy z korkiem i złączką do węŝa Dn 15 z zabezpieczeniem przed przypadkowym otwarciem Punkt stały, komplet- zasilanie i powrót 16x2,0 3 szt; DN 40 2 szt; DN 65 1 szt. Rura wielowarstwowa firmy Uponor MLC w izolacji termicznej φ 16x2,0 ; l 1600 m, φ 20x2,25 ; l 700 m, φ 25x2,5 ; l 35 m, Rura stalowa czarna wg PN-80/H w izolacji termicznej: Dn 25 l 40 m, Dn 32 l 150 m, Dn 40 l 90 m, Dn 50 l 50 m, Dn 65 l 20 m, Rura spustowa stalowa czarna bez szwu wg PN-80/H-74219: Dn 15 l 20 m, Uponor Sp. z o.o. Uponor Sp. z o.o. Uwagi: 1. Izolacja rurociągów wg punktu 1.4 opisu technicznego. 2. Elementy automatyki naleŝy skonfigurować zgodnie z wytycznymi sterowania i automatycznej regulacji punkt Ostateczny dobór siłowników elektrotermicznych, a w szczególności typ sygnału sterującego naleŝy uzgodnić z branŝą automatyki i potwierdzić u projektanta przed zamówieniem. dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 33
34 2.2. Instalacja zasilania nagrzewnic pierwotnych Poz. Ilość szt. Nazwa Producent/ Dystrybutor 1 1 Moduł pompowo-regulacyjny dla nagrzewnicy linii N-1/1 Dn 32, z króćcami pomiarowymi, z siłownikiem, 24 V, sygnał ciągły szt. pompa obiegowa Wilo typ Star-RS 25/4, 2 bieg, V = 1,54 m 3 /h, p= 12,3 kpa, N S = 0,048 kw, 230 V zawór zwrotny SOCLA 601, Dn 20 kulowy zawór odcinający Dn 50 4 szt. zakres C, 0 6 bar 1 szt. termometr tarczowy, aksialny z króćcem tylnym zakres C 3 szt. filtr siatkowy ZETKAMA Dn Moduł pompowo-regulacyjny dla nagrzewnicy linii N-1/2 Dn 20, z króćcami pomiarowymi, z siłownikiem, 24 V, sygnał ciągły szt. pompa obiegowa Wilo typ Star-RS 25/2, 2 bieg, V = 0,55 m 3 /h, p= 9,4 kpa, N S = 0,045 kw, 230 V zawór zwrotny SOCLA 601, Dn 10 kulowy zawór odcinający Dn 32 4 szt. zakres C, 0 6 bar 1 szt. termometr tarczowy, aksialny z króćcem tylnym zakres C 3 szt. filtr siatkowy ZETKAMA Dn 32 dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 34
35 3 1 Moduł pompowo-regulacyjny dla nagrzewnicy linii N-1/3 Dn 15, z króćcami pomiarowymi, z siłownikiem, 24 V, sygnał ciągły szt. pompa obiegowa Wilo typ Star-RS 25/2, 3 bieg (min), V = 0,27 m 3 /h, p= 10,0 kpa, N S = 0,045 kw, 230 V zawór zwrotny SOCLA 601, Dn 10 kulowy zawór odcinający Dn 25 4 szt. zakres C, 0 6 bar 1 szt. termometr tarczowy, aksialny z króćcem tylnym zakres C 3 szt. filtr siatkowy ZETKAMA Dn Moduł pompowo-regulacyjny dla nagrzewnicy linii N-1/4 Dn 15, z króćcami pomiarowymi, z siłownikiem, 24 V, sygnał ciągły szt. pompa obiegowa Wilo typ Star-RS 25/2, 3 bieg (min), V = 0,34 m 3 /h, p= 9,0 kpa, N S = 0,045 kw, 230 V zawór zwrotny SOCLA 601, Dn 10 kulowy zawór odcinający Dn 25 4 szt. zakres C, 0 6 bar 1 szt. termometr tarczowy, aksialny z króćcem tylnym zakres C 3 szt. filtr siatkowy ZETKAMA Dn Moduł pompowo-regulacyjny dla nagrzewnicy linii N-2 Dn 32, z króćcami pomiarowymi, z siłownikiem, 24 V, sygnał ciągły szt. pompa obiegowa Wilo typ Star-RS 25/4, 2 bieg, V = 2,16 m 3 /h, p= 0,71 kpa, N S = 0,045 kw, 230 V zawór zwrotny SOCLA 601, Dn 25 kulowy zawór odcinający Dn 50 4 szt. zakres C, 0 6 bar 1 szt. termometr tarczowy, aksialny z króćcem tylnym zakres C 3 szt. filtr siatkowy ZETKAMA Dn 50 dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 35
36 6 1 Moduł pompowo-regulacyjny dla nagrzewnicy linii N-3 Dn 20, z króćcami pomiarowymi, z siłownikiem, 24 V, sygnał ciągły szt. pompa obiegowa Wilo typ Star-RS 25/2, 2 bieg, V = 0,77 m 3 /h, p= 6,8 kpa, N S = 0,045 kw, 230 V zawór zwrotny SOCLA 601, Dn 15 kulowy zawór odcinający Dn 32 4 szt. zakres C, 0 6 bar 1 szt. termometr tarczowy, aksialny z króćcem tylnym zakres C 3 szt. filtr siatkowy ZETKAMA Dn Moduł pompowo-regulacyjny dla nagrzewnicy linii N-4 Dn 20, z króćcami pomiarowymi, z siłownikiem, 24 V, sygnał ciągły szt. pompa obiegowa Wilo typ Star-RS 25/2, 2 bieg, V = 0,77 m 3 /h, p= 6,8 kpa, N S = 0,045 kw, 230 V zawór zwrotny SOCLA 601, Dn 15 kulowy zawór odcinający Dn 32 4 szt. zakres C, 0 6 bar 1 szt. termometr tarczowy, aksialny z króćcem tylnym zakres C 3 szt. filtr siatkowy ZETKAMA Dn Moduł pompowo-regulacyjny dla nagrzewnicy linii N-5 Dn 20, z króćcami pomiarowymi, z siłownikiem, 24 V, sygnał ciągły szt. pompa obiegowa Wilo typ Star-RS 25/2, 2 bieg, V = 0,77 m 3 /h, p= 6,8 kpa, N S = 0,045 kw, 230 V zawór zwrotny SOCLA 601, Dn 15 kulowy zawór odcinający Dn 32 4 szt. zakres C, 0 6 bar 1 szt. termometr tarczowy, aksialny z króćcem tylnym zakres C 3 szt. filtr siatkowy ZETKAMA Dn 32 dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 36
37 9 1 Moduł pompowo-regulacyjny dla nagrzewnicy linii N-6 Dn 25 z króćcami pomiarowymi, z siłownikiem, 24 V, sygnał ciągły szt. pompa obiegowa Wilo typ Star-RS 25/2, 2 bieg, V = 0,99 m 3 /h, p= 7,8 kpa, N S = 0,045 kw, 230 V zawór zwrotny SOCLA 601, Dn 15 kulowy zawór odcinający Dn 40 4 szt. zakres C, 0 6 bar 1 szt. termometr tarczowy, aksialny z króćcem tylnym zakres C 3 szt. filtr siatkowy ZETKAMA Dn Moduł hydrauliczny dla nagrzewnicy N-6/1 Dn 10LF z króćcami pomiarowymi, z siłownikiem, 24 V, sygnał ciągły 0 10 V 1 szt. kulowy zawór odcinający Dn 15 2 szt. zakres C, 0 6 bar 2 szt. filtr siatkowy ZETKAMA Dn Moduł hydrauliczny dla nagrzewnicy N-6/2 Dn 10LF z króćcami pomiarowymi, z siłownikiem, 24 V, sygnał ciągły 0 10 V 1 szt. kulowy zawór odcinający Dn 15 2 szt. zakres C, 0 6 bar 2 szt. filtr siatkowy ZETKAMA Dn Moduł pompowo-regulacyjny dla nagrzewnicy linii N-7 Dn 20 z króćcami pomiarowymi, z siłownikiem, 24 V, sygnał ciągły szt. pompa obiegowa Wilo typ Star-RS 25/2, 2 bieg, V = 0,66 m 3 /h, p= 8,4 kpa, N S = 0,045 kw, 230 V zawór zwrotny SOCLA 601, Dn 10 kulowy zawór odcinający Dn 32 4 szt. zakres C, 0 6 bar 1 szt. termometr tarczowy, aksialny z króćcem tylnym zakres C 3 szt. filtr siatkowy ZETKAMA Dn 32 dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 37
38 13 1 Moduł pompowo-regulacyjny dla nagrzewnicy linii N-8 Dn 20 z króćcami pomiarowymi, z siłownikiem, 24 V, sygnał ciągły szt. pompa obiegowa Wilo typ Star-RS 25/2, 3 bieg (min), V = 0,57 m 3 /h, p= 6,3 kpa, N S = 0,045 kw, 230 V zawór zwrotny SOCLA 601, Dn 10 kulowy zawór odcinający Dn 32 4 szt. zakres C, 0 6 bar 1 szt. termometr tarczowy, aksialny z króćcem tylnym zakres C 3 szt. filtr siatkowy ZETKAMA Dn Moduł pompowo-regulacyjny dla nagrzewnicy linii N-9 Dn 10LF z króćcami pomiarowymi, z siłownikiem, 24 V, sygnał ciągły szt. pompa obiegowa Wilo typ Stratos PICO 25/1-4, V = 0,12 m 3 /h, p= 10,0 kpa, N S = 0,045 kw, 230 V zawór zwrotny SOCLA 601, Dn 10 kulowy zawór odcinający Dn 20 4 szt. zakres C, 0 6 bar 1 szt. termometr tarczowy, aksialny z króćcem tylnym zakres C 3 szt. filtr siatkowy ZETKAMA Dn kpl. Aparat grzewczo-wentylacyjny wodny (pom. 1/61- wentylatorownia) AGW-1, AGW-2 firmy Sonniger typ Aermax A30 o parametrach: - moc grzewcza: Q=13,9 kw, (t1/t2= 15/22,7 0 C, t z /t p =70/50 0 C) - moc elektryczna Ns=0,40 kw, 230V, - wymiary szer x wys x dł 780x725x385mm, WyposaŜenie: - regulator temperatury, - regulator obrotów wentylatora, - konsola do montaŝu ściennego, - zawór dwudrogowy z siłownikiem, KOMPLET Uwaga! Elementy automatyki naleŝy bezwzględnie uzgodnić z branŝą automatyki przed zamówieniem i potwierdzić u projektanta. Dystrybutor: Sonniger Polska Sp.z.o.o Gdynia ul. Śląska 35/39, tel: (058) fax: (058) dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 38
39 Zawór równowaŝący nastawny firmy Oventrop, typ Hydrocontrol_VTR, DN 15 z króćcami do pomiaru przepływu Zawór regulacyjny firmy Danfoss typ AB-QM Dn 20 z króćcami pomiarowymi, z siłownikiem i ogranicznikiem stopnia zamknięcia Oventrop Sp.z.o.o. ul. Polna 36 B Stare Babice Tel Danfoss Sp. z o.o. ul. Chrzanowska Grodzisk Mazowiecki tel: fax: Kulowy zawór odcinający DN Klapa odcinająca EBRO Armaturen DN Zbiornik odpowietrzający o pojemności 1 dm 3 z automatycznym odpowietrznikiem Odpowietrznik automatyczny firmy Flamco typ Flexvent Dn Zawór spustowy z korkiem i złączką do węŝa Dn Zawór spustowy z korkiem i złączką do węŝa Dn Punkt stały, komplet- zasilanie i powrót DN 80 3 szt; Rura stalowa czarna wg PN-80/H w izolacji termicznej: Dn 15 l 20 m, Dn 20 l 10 m, Dn 25 l 45 m, Dn 32 l 70 m, Dn 40 l 25 m, Dn 50 l 55 m, Dn 65 l 35 m, Dn 80 l 160 m, Rura spustowa stalowa czarna bez szwu wg PN-80/H-74219: Dn 15 l 20 m, Dn 20 l 10 m, Uwagi: 1. Izolacja rurociągów wg punktu 1.4 opisu technicznego. 2. Elementy automatyki naleŝy skonfigurować zgodnie z wytycznymi sterowania i automatycznej regulacji punkt Dobór zaworów regulacyjnych AB-QM naleŝy potwierdzić przed zamówieniem, w zaleŝności od ostatecznie dobranych central i wymienników ciepła. dr hab. inŝ. Mieczysław Porowski, mgr inŝ. Tomasz Michalski 39
TOM COS INSTALACJE C.O. I ZASILANIA NAGRZEWNIC
PROJEKT WYKONAWCZY BUDOWY MIĘDZYNARODOWEGO CENTRUM BADANIA I LECZENIA CZĘŚCIOWEJ GŁUCHOTY ETAP III UL. MOKRA 7, KAJETANY K. WARSZAWY 05-830 NADARZYN NR EWID. DZIAŁKI: 9/ TOM COS INSTALACJE C.O. I ZASILANIA
Bardziej szczegółowoPROJEKT BUDOWLANO- WYKONAWCZY
PROJEKTOWANIE I WYKONAWSTWO 43-155 BIERUŃ, UL.MIESZKA I 118, TEL. 032 216 31 41, FAX. 032 216 30 47 www.iglobud.com, e-mail:biuro@iglobud.com TEMAT: PROJEKT BUDOWLANO- WYKONAWCZY Budowa Sali Sportowej
Bardziej szczegółowoZAWARTOŚĆ OPRACOWANIA 1. WSTĘP. 3. 1.1 Podstawa opracowania. 3. 1.2 Cele i zakres opracowania. 3 2. OPIS TECHNICZNY PROJEKTOWANEJ INSTALACJI.
ZAWARTOŚĆ OPRACOWANIA I CZĘŚĆ OPISOWA 1. WSTĘP. 3 1.1 Podstawa opracowania. 3 1.2 Cele i zakres opracowania. 3 II OPIS TECHNICZNY 2. OPIS TECHNICZNY PROJEKTOWANEJ INSTALACJI. 4 2.1 Opis projektowanej instalacji.
Bardziej szczegółowoPROJEKT BUDOWLANY INSTALACJA C.O. ul. Gościnna 6, PL.43-220 BOJSZOWY. Gmina Bojszowy ul. Gaikowa 35, PL. 43-220 BOJSZOWY
PROJEKT BUDOWLANY CZĘŚĆ II PROJEKT ARCHITEKTO NICZNO - BUDOWLANY II/6 PRZEBUDOWA I ROZBUDOWA ISTNIEJĄCEGO BUDYNKU GMINNEJ BIBLIOTEKI PUBLICZNEJ W BOJSZOWACH Adres budowy: Nr działki: Inwestor: Jednostka
Bardziej szczegółowoSŁUPSK ul. Druyffa 2 dz. Nr 229/19 ROZBUDOWA BUDYNKU HOSPICJUM. PROJEKT BUDOWLANY WYKONAWCZY na wykonanie instalacji centralnego ogrzewania
SŁUPSK ul. Druyffa 2 dz. Nr 229/19 ROZBUDOWA BUDYNKU HOSPICJUM PROJEKT BUDOWLANY WYKONAWCZY na wykonanie instalacji centralnego ogrzewania INWESTOR : Towarzystwo Opieki Paliatywnej im. Janiny RóŜyckiej
Bardziej szczegółowoPROJEKT TECHNICZNY WEWNĘTRZNEJ INSTALACJI C.O. INSTALACJI WOD - KAN SPRĘŻONE POWIETRZE OZC
PROJEKT TECHNICZNY WEWNĘTRZNEJ INSTALACJI C.O. INSTALACJI WOD - KAN SPRĘŻONE POWIETRZE OZC OBIEKT: ZAKŁAD OPIEKI ZDROWOTNEJ UL. SZPITALNA 22 34-200 SUCHA BESKIDZKA TEMAT: MODERNIZACJA POMIESZCZEŃ CENTRALNA
Bardziej szczegółowoPROJEKT WYKONAWCZY INSTALACJI OGRZEWANIA, WENTYLACJI I KLIMATYZACJI
BIURO PROJEKTOWE: 95-100 Zgierz ul. Boya Żeleńskiego 9/32 www.hvacprojekt.pl, tel. 501 136 946 e-mail: hvac@hvacprojekt.pl REGON 100427480, NIP 732 175 09 55 TEMAT: PROJEKT NOWEGO OBIEKTU PLACÓWKI TERENOWEJ
Bardziej szczegółowoTEMAT : Projekt budowlany instalacji centralnego ogrzewania i wentylacji. Jarosław ul. Sikorskiego
TEMAT : Projekt budowlany instalacji centralnego ogrzewania i wentylacji OBIEKT : ADRES : Hotel Turkus Jarosław ul. Sikorskiego INWESTOR : Urząd Miasta Jarosławia ul. Rynek 1 37-500 Jarosław AUTOR OPRA-
Bardziej szczegółowoPROJEKT TECHNICZNY INSTALACJA KLIMATYZACJI POMIESZCZEŃ BIUROWYCH
PROJEKT TECHNICZNY INSTALACJA KLIMATYZACJI POMIESZCZEŃ BIUROWYCH URZĄD GMINY CZERWONAK Poznań 20.08.2007 r. 8 ZAWARTOŚĆ OPRACOWANIA 1. Wstęp 1.1. Podstawa opracowania 1.2. Przedmiot opracowania 1.3. Wykorzystana
Bardziej szczegółowoNACZYNIE WZBIORCZE INSTRUKCJA OBSŁUGI INSTRUKCJA INSTALOWANIA
NACZYNIE WZBIORCZE INSTRUKCJA OBSŁUGI INSTRUKCJA INSTALOWANIA Kraków 31.01.2014 Dział Techniczny: ul. Pasternik 76, 31-354 Kraków tel. +48 12 379 37 90~91 fax +48 12 378 94 78 tel. kom. +48 665 001 613
Bardziej szczegółowoSPIS TRE CI DO PROJEKTU WYKONAWCZEGO INSTALACJI SANITARNYCH C.O. SPIS RYSUNKÓW
SPIS TRE CI DO PROJEKTU WYKONAWCZEGO INSTALACJI SANITARNYCH C.O. 1. Dane ogólne 3 2. ród o ciep a 3 3. Instalacja centralnego ogrzewania 3 4. Promienniki 4 5. Kompensacja 4 6. Odpowietrzenie i odwodnienie
Bardziej szczegółowoPROJEKT INSTALACJI WENTYLACJI, KUCHNI I STOŁOWKI.
1 INWESTOR:.. OBIEKT: Szkoła Podstawowa w Trzebini TEMAT: PROJEKT INSTALACJI WENTYLACJI, KUCHNI I STOŁOWKI.. Nr opracowania : Projektował: Opracował: Sprawdził: mgr inż. M. Stępień mgr inż. M. Stępień
Bardziej szczegółowoZAWARTOŚĆ OPRACOWANIA:
ZAWARTOŚĆ OPRACOWANIA: Część opisowa Projektu budowlanego instalacji c.o 1. INFORMACJE OGÓLNE:... 2 1.1 PRZEDMIOT OPRACOWANIA... 2 1.2 DANE OGÓLNE... 2 1.3 PODSTAWA OPRACOWANIA... 2 1.4 DANE OBIEKTU...
Bardziej szczegółowoO P I S T E C H N I C Z N Y
O P I S T E C H N I C Z N Y Do projektu technologicznego budowy węzła cieplnego pod potrzeby mieszkaniowe w budynku mieszkalnym wielorodzinnym przy ul. Ułanów Krechowieckich w Augustowie nr geod. dz. 872/12,872/11.
Bardziej szczegółowoOPIS TECHNICZNY. Spis treści: 1. Przedmiot opracowania. 2. Podstawa opracowania. 3. Charakterystyka obiektu
OPIS TECHNICZNY do projektu wewnętrznych instalacji co i ct dla dodatkowych stanowisk konsultantów dla COF Dział Contact Centre w budynku Poczty Polskiej S.A. w Wieluniu, ul. Kolejowa 10 Spis treści: 1.
Bardziej szczegółowoInwestor: Gmina Konstantynów Łódzki 93-113 Łódź, ul. Zgierska 2 PROJEKTANT PODPIS PIECZĄTKA. Łódź, styczeń 2008 r.
90-613 Łódź ul.gdańska 91/93 tel/fax (042) 634-80-85 protart@poczta.onet.pl PROJEKTOWANIAE DORADZTWO TECHNICZNE DORADZTWO INWESTYCYJNE INWESTYCJE AUDYTY ENERGETYCZNE PROJEKT BUDOWLANY INSTALACJI C.O. W
Bardziej szczegółowobranża obiekt adres inwestor Sprawdził
1 PRACOWNIA USŁUG INWESTYCYJNYCH mgr inż.arch.anna Suchwałko 51-354 WROCŁAW, ulica Litewska 34/14>
Bardziej szczegółowoGliwice, wrzesień 2009 r.
COREMATIC ul. Warszawska 31c/30 44-102 Gliwice tel./fax: 0 (prefix) 32-2374434 www.corematic.net biuro@corematic.net PROJEKT BUDOWLANO - WYKONAWCZY TEMAT OPRACOWANIA: MODERNIZACJA WEWNĘTRZNEJ INSTALACJI
Bardziej szczegółowoPROJEKT REGULACJI INSTALACJI CENTRALNEGO OGRZEWANIA W BUDYNKU ZESPOŁU SZKÓŁ IM. F. NANSENA W PIASTOWIE, UL. NAMYSŁOWSKIEGO 11
Inwestor: Powiat Pruszkowski Ul. Drzymały 30 05-800 Pruszków Temat opracowania: PROJEKT REGULACJI INSTALACJI CENTRALNEGO OGRZEWANIA W BUDYNKU ZESPOŁU SZKÓŁ IM. F. NANSENA W PIASTOWIE, UL. NAMYSŁOWSKIEGO
Bardziej szczegółowoPROJEKT BUDOWLANY. inwestor. obiekt. branża. wewnętrzne instalacja gazu. temat. mgr inż. Piotr Peregudowski. projektant
FANTOM Tomasz Mikrut 48-300 Nysa ul. Rynek 36N PROJEKT BUDOWLANY inwestor obiekt branża temat projektant opracowanie Gmina Nysa - Urząd Miejski w Nysie 48-300 Nysa Ul. Kolejowa 15 Modernizacja ogrzewania
Bardziej szczegółowoPRZEDMIAR ROBÓT. 45214100-1 Roboty budowlane w zakresie budowy przedszkolnych obiektów budowlanych
STRONA TYTUŁOWA Budowa : Kod CPV : Obiekt : Kod CPV : Rozbudowa budynku przedszkola "HAŁABAŁA' 45214100-1 Roboty budowlane w zakresie budowy przedszkolnych obiektów budowlanych Instalacje sanitarne 45330000-9
Bardziej szczegółowoPROJEKT WYKONAWCZY WENTYLACJA MECHANICZNA
PRACOWNIA PROJEKTOWA mgr inż. Barbara Pasowicz ul. KRAKOWSKA 1/311 39-200 DĘBICA tel.601 683 931 PROJEKT WYKONAWCZY WENTYLACJA MECHANICZNA OBIEKT: PRZEBUDOWA LOKALI MIESZKALNYCH W BUDYNKU WIELORODZINNYM
Bardziej szczegółowoPROJEKT BUDOWLANY WYKONAWCZY ADAPTACJA POMIESZCZEŃ POBIERANIA POSIŁKÓW I SZATNIOWYCH NA ZMYWALNIE POJEMNIKÓW ZEWNĘTRZNYCH
PROJEKT BUDOWLANY WYKONAWCZY ADAPTACJA POMIESZCZEŃ POBIERANIA POSIŁKÓW I SZATNIOWYCH NA ZMYWALNIE POJEMNIKÓW ZEWNĘTRZNYCH BRANŻA: ADRES INWESTYCJI: INWESTOR : Wod-kan i centralne ogrzewanie CPV 45300000-0
Bardziej szczegółowo44-340 Godów, ul. 1-go Maja 53
44-200 Rybnik, ul. Jankowicka 23/25, tel. 32/ 755-94-72, fax. 32/ 423-86-60 www.energosystemrybnik.pl, e-mail: biuro@energosystemrybnik.pl TYTUŁ OPRACOWANIA: NAZWA I ADRES OBIEKTU: Projekt Budowlano-Wykonawczy
Bardziej szczegółowoI OPIS TECHNICZNY... 3. 1.Przedmiot opracowania... 3. 2.Podstawa opracowania... 3. 3.Zakres opracowania... 3
Spis rysunków 1 - Rzuty pomieszczeń biurowych i serwerowni - 6. PIĘTRO Klimatyzacja 2 - Rzut pomieszczenia dystrybucji - 4. PIĘTRO i PIWNICA Klimatyzacja. 3 - Rzut pomieszczeń dystrybucji - 2. PIĘTRO Klimatyzacja
Bardziej szczegółowoPROJEKT BUDOWLANY. 62-500 Konin Ul. M. Dąbrowskiej 8. Przedsiębiostwo Gospodarki Komunalnej i Mieszkaniowej Sp. z. o.o. w Koninie 62-500 Konin
PROJEKT BUDOWLANY TEMAT: Instalacja odsysania spalin w budynku warsztatowym na terenie bazy PGKiM Sp. z o.o. przy ul. M. Dabrowskiej 8 w Koninie. ADRES: 62-500 Konin INWESTOR: Przedsiębiostwo Gospodarki
Bardziej szczegółowoczoć II siwz OPIS PRZEDMIOTU ZAMÓWIENIA Konstancin - Jeziorna, lipiec 2014 r.
czoć II siwz OPIS PRZEDMIOTU ZAMÓWIENIA Konstancin - Jeziorna, lipiec 2014 r. Strona 1 z 6 1. PRZEDMIOT ZAMÓWIENIA 1.1 Przedmiotem zamówienia jest: Świadczenie usług serwisu, konserwacji i bieżącej obsługi
Bardziej szczegółowoPRZEDMIAR ROBÓT. NAZWA INWESTYCJI : Budowa domów jednorodzinnych Tarnobrzeg os. Ocice - Instalacje sanitarne wewnętrzne - "Dom w Lantanach"
Fira Usługowo Handlowa BAMA-TECH Ireneusz Dyrda ul. Sienkiewicza 63/23, 39-400 Tarnobrzeg ROBÓT Klasyfikacja robót wg. Wspólnego Słownika Zaówień 45332300-6 Roboty instalacyjne kanalizacyjne 45332200-5
Bardziej szczegółowoGrupa bezpieczeństwa kotła KSG / KSG mini
Grupa bezpieczeństwa kotła KSG / KSG mini Instrukcja obsługi i montażu 77 938: Grupa bezpieczeństwa kotła KSG 77 623: Grupa bezpieczeństwa kotła KSG mini AFRISO sp. z o.o. Szałsza, ul. Kościelna 7, 42-677
Bardziej szczegółowoPROGRAM FUNKCJONALNO-UŻYTKOWY
ZATWIERDZAM... Dyrektor OReg WAM Kraków PROGRAM FUNKCJONALNO-UŻYTKOWY Nazwa zamówienia: Opracowanie projektu technicznego i wymiana instalacji c.o. na ogrzewanie indywidualne w mieszkaniu przy ul. Reymonta
Bardziej szczegółowoKONCEPCJA ROZBUDOWY, REMONTU I PRZEBUDOWY GMINNEGO ZESPOŁU OCHRONY ZDROWIA W MOSZCZENICY
OPIS TECHNICZNY KONCEPCJA ROZBUDOWY, REMONTU I PRZEBUDOWY GMINNEGO ZESPOŁU OCHRONY ZDROWIA W MOSZCZENICY 1 INFORMACJE WSTĘPNE Przedmiot opracowania to projekt koncepcji urbanistyki i architektury dla rozbudowy
Bardziej szczegółowoPROJEKT BUDOWLANY. Enea Operator Sp. z o.o. Rejon Dystrybucji ul. Kąpielowa 6 85-513 Bydgoszcz Budynek Pogotowia Energetycznego Rejon Dystrybucji
1 PROJEKT BUDOWLANY Inwestor: Obiekt: Zadanie: BranŜa: Enea Operator Sp. z o.o. Rejon Dystrybucji ul. Kąpielowa 6 85-513 Bydgoszcz Budynek Pogotowia Energetycznego Rejon Dystrybucji ul. Kąpielowa 6 85-513
Bardziej szczegółowomgr inż. Stanisław Mazur RP-Upr.194/93 MAP/IE/2167/01
INWESTOR: MAŁOPOLSKI ODDZIAŁ WOJEWÓDZKI NARODOWEGO FUNDUSZU ZDROWIA 31-053 Kraków, ul. Ciemna 6 OBIEKT: Budynek biurowy Małopolskiego Oddziału Wojewódzkiego Narodowego Funduszu Zdrowia Kraków, ul. Sokołowskiego
Bardziej szczegółowo1. Dane ogólne: 1.1 Inwestor: Uniwersytet Medyczny w Łodzi, Al. Kościuszki 4
OPIS TECHNICZNY Do projektu budowlanego wentylacji mechanicznej i klimatyzacji dla potrzeb przebudowy i rozbudowy budynku zwierzętarni Uniwersytetu Medycznego w Łodzi przy ul. Muszyńskiego 1 1. Dane ogólne:
Bardziej szczegółowoIS - instalacyjna. Starostwo Powiatowe w Mikołowie ul. Żwirki i Wigury 4a Mikołów. mgr inż. Maria Czeszejko-Sochacka nr upr. 80/84. Sierpień 2012r.
Temat opracowania: Projekt wewnętrznej instalacji gazu w budynku Domu Dziecka w Orzeszu Zakres opracowania: Projekt budowlano - wykonawczy Branża: IS - instalacyjna Lokalizacja obiektu: Orzesze ul. Wawrzyńca
Bardziej szczegółowoSZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA PRZYCHODNI ZDROWIA WRAZ Z APTEKĄ ORAZ POMIESZCZENIAMI STRAŻY MIEJSKIEJ
SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA PRZYCHODNI ZDROWIA WRAZ Z APTEKĄ ORAZ POMIESZCZENIAMI STRAŻY MIEJSKIEJ LOKALIZACJA: INWESTOR: BRANŻA: PROJEKTOWAŁ: SPRAWDZIŁ: 43-170 Łaziska Górne, Plac Ratuszowy URZĄD
Bardziej szczegółowoINSTALACJA WODOCIĄGOWO- KANALIZACYJNA I HYDRANTOWA
- 1 - - INSTALACJA WODOCIĄGOWO- KANALIZACYJNA I HYDRANTOWA ZAWARTOŚĆ OPRACOWANIA I. OPIS TECHNICZNY II. CZĘŚĆ GRAFICZNA 1. Rzut fragmentu piwnic - instalacja wod.-kan. 1 : 100 rys. nr Swk/1a 2. Rzut parteru
Bardziej szczegółowoZestawienie urządzeń zasilanych elektrycznie pom techniczne przy fontannie na placu Lp Urządzenie Moc nominalna Napięcie Moc całkowita
OPIS TECHNICZNY 1. PRZEDMIOT OPRACOWANIA Przedmiotem niniejszego opracowania jest projekt wykonawczy instalacji uzdatniania wody i zasilania fontanny zewnętrznej zlokalizowanej w stawie w parku miejskim
Bardziej szczegółowoZawartość opracowania
1 Zawartość opracowania OPIS TECHNICZNY 2 1. PODSTAWA OPRACOWANIA 2 2. ZAKRES OPRACOWANIA 2 3. INFORMACJE OGÓLNE 2 4. MODERNIZACJA INSTALACJI CENTRALNEGO OGRZEWANIA 3 5. ZAKRES PRAC MODERNIZACYJNYCH C.O.
Bardziej szczegółowoPRO-SAN. os. Powstañców Warszawy 7/11, 61-656 Poznañ REGON: 630849911 NIP: 972-028-74-54 PROJEKT BUDOWLANY
PRO-SAN os. Powstañców Warszawy 7/11, 61-656 Poznañ REGON: 630849911 NIP: 972-028-74-54 tel. (0-61) 82 66 834 kom. 0604 75 88 36 e-mail: prosan@ po.home.pl PROJEKT BUDOWLANY TEMAT : MODERNIZACJA INSTALACJI
Bardziej szczegółowoPRZEDSZKOLE SAMORZĄDOWE. Przedszkole Samorządowe nr 29 Gdynia, ul. Unruga 53. Ewelina Nowak 76-270 Ustka ul. Grunwaldzka 43/49 CZĘŚĆ OPRACOWANIA
OBIEKT PRZEDSZKOLE SAMORZĄDOWE ADRES Gdynia, ul. Unruga 53 INWESTOR Przedszkole Samorządowe nr 29 Gdynia, ul. Unruga 53 JEDNOSTKA PROJEKTOWA OPRACOWANIE AUTORZY Ewelina Nowak 76-270 Ustka ul. Grunwaldzka
Bardziej szczegółowoP.B. Przebudowy instalacji centralnego ogrzewania w budynku Szkoły Podstawowej w Sadowie 3. INSTALACJA C.O...6
Spis treści 1.CZĘŚĆ OPISOWA...3 2. WĘZEŁ ROZDZIELACZOWY - OBLICZENIA...4 3. INSTALACJA C.O...6 4. WĘZEŁ ROZDZIELACZOWY TECHNOLOGIA...8 5. WYKAZ URZĄDZEŃ I ARMATURY...10 6. SPIS RYSUNKÓW. 1.Plan sytuacyjny.
Bardziej szczegółowoProjekt instalacji centralnego ogrzewania Przedszkole Publiczne w Rogoźniku
Temat opracowania: Projekt instalacji centralnego ogrzewania w budynku Przedszkola Publicznego w Rogoźniku Lokalizacja obiektu: Przedszkole Publiczne w Rogoźniku ul. Zacisze 1 Stadium dokumentacji: Projekt
Bardziej szczegółowoWĘZŁY POMPOWE 2016 AHU N 06.06.320 AHU N 06.06.320 Range: VENTUS VS 10 - VS 650 Range: VENTUS VS 10 - VS 650
WĘZŁY POMPOWE 2016 ŁATWY MONTAŻ OBUDOWA WYKONANA Z EPP NATYCHMIASTOWA DOSTĘPNOŚĆ ATRAKCYJNA CENA Węzły pompowe VTS Węzły pompowe - to gotowe do podłączenia hydrauliczne układy regulacji wydajności nagrzewnic
Bardziej szczegółowoCENTRALE WENTYLACYJNE NAWIEWNO WYWIEWNE Z ODZYSKIEM CIEPŁA ORAZ WILGOCI
CENTRALE WENTYLACYJNE NAWIEWNO WYWIEWNE Z ODZYSKIEM CIEPŁA ORAZ WILGOCI DOKUMENTACJA TECHNICZNO RUCHOWA B3B-WX 20, B3B-WX 30, B3B-WX 40, B3B-WX 60 http://www.hakom.pl SPIS TREŚCI 1. CHARAKTERYSTYKA OGÓLNA.
Bardziej szczegółowoCHARAKTERYSTYKA ENERGETYCZNA BUDYNKU
CHARAKTERYSTYKA ENERGETYCZNA BUDYNKU BUDYNEK OCENIANY RODZAJ BUDYNKU parterowy z częścią dwukondygnacyjną, niepodpiwniczony CAŁOŚĆ/CZĘŚĆ BUDYNKU Całość budynku ADRES BUDYNKU Radziejowice, Sienkiewicza
Bardziej szczegółowoINSTALACJE I URZĄDZENIA SANITARNE
INSTALACJE I URZĄDZENIA SANITARNE 1. Charakterystyka ogólna Przedmiotem opracowania jest projekt instalacji sanitarnych do rozbudowy i zmiany sposobu uŝytkowania budynku sklepu na świetlicę wiejską znajdującego
Bardziej szczegółowoK O Z I C K I. KAROL KOZICKI 19-300 EŁK, ul. W. Polskiego 54/13 tel./fax.:(87)6100107 NIP: 848-166-86-54 tel. kom. 516 026 308
K O Z I C K I USŁUGI PROJEKTOWO- WYKONAWCZE INśYNIERII SANITARNEJ K. KOZICKI KAROL KOZICKI 19-300 EŁK, ul. W. Polskiego 54/13 tel./fax.:(87)6100107 NIP: 848-166-86-54 tel. kom. 516 026 308 REGON: 280232437
Bardziej szczegółowoCHARAKTERYSTYKA ENERGETYCZNA BUDYNKU
