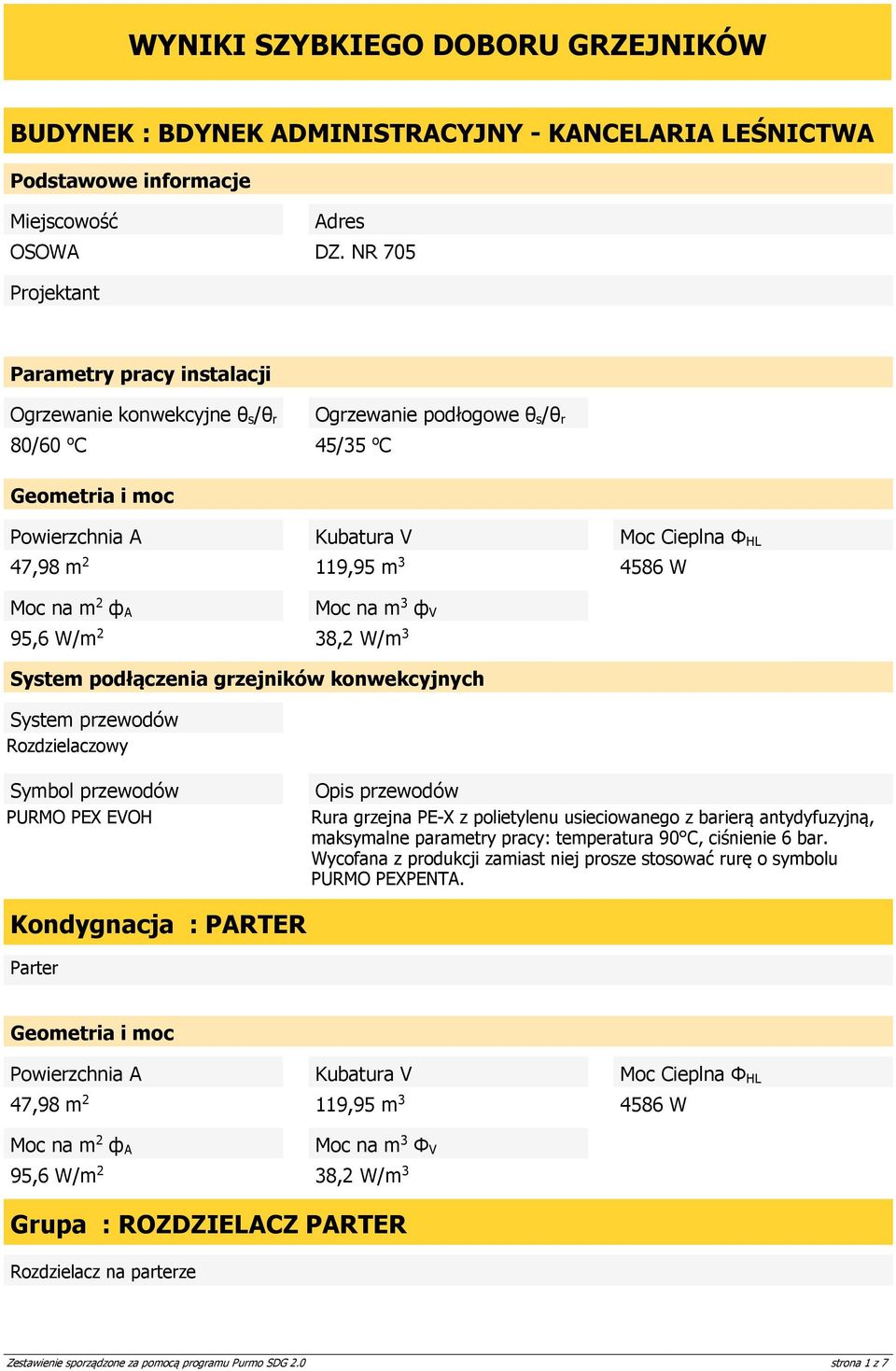

1 WYNIKI SZYBKIEGO DOBORU GRZEJNIKÓW BUDYNEK : BDYNEK DMINISRCYJNY - KNCERI EŚNICW Podstawowe informacje Miejscowość dres OSOW DZ. NR 705 Projektant Parametry pracy instalacji Ogrzewanie konwekcyjne θ s /θ r 80/60 o C Ogrzewanie podłogowe θ s /θ r 45/35 o C Geometria i moc 47,98 m 2 119,95 m W 95,6 W/m 2 38,2 W/m 3 System podłączenia grzejników konwekcyjnych System przewodów Rozdzielaczowy przewodów PURMO PEX EVOH przewodów Rura grzejna PE-X z polietylenu usieciowanego z barierą antydyfuzyjną, maksymalne parametry pracy: temperatura 90 C, ciśnienie 6 bar. Wycofana z produkcji zamiast niej prosze stosować rurę o symbolu PURMO PEXPEN. Kondygnacja : PRER Parter Geometria i moc 47,98 m 2 119,95 m W Moc na m 3 Φ V 95,6 W/m 2 38,2 W/m 3 Grupa : ROZDZIECZ PRER Rozdzielacz na parterze strona 1 z 7

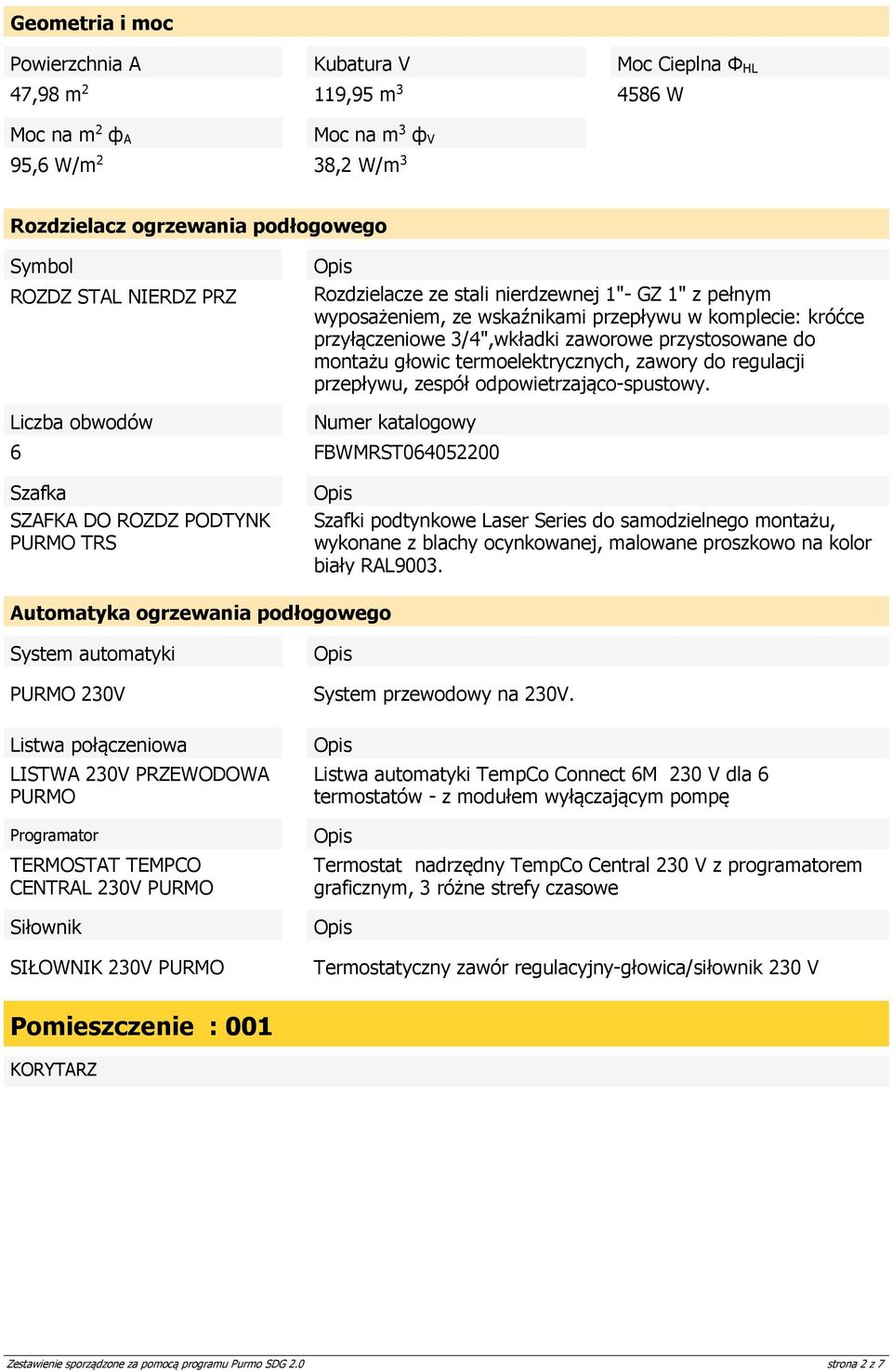

2 Geometria i moc 47,98 m 2 119,95 m W 95,6 W/m 2 38,2 W/m 3 Rozdzielacz ogrzewania podłogowego ROZDZ S NIERDZ PRZ Rozdzielacze ze stali nierdzewnej 1"- GZ 1" z pełnym wyposażeniem, ze wskaźnikami przepływu w komplecie: króćce przyłączeniowe 3/4",wkładki zaworowe przystosowane do montażu głowic termoelektrycznych, zawory do regulacji przepływu, zespół odpowietrzająco-spustowy. iczba obwodów Numer katalogowy 6 FBWMRS Szafka SZFK DO ROZDZ PODYNK PURMO RS Szafki podtynkowe aser Series do samodzielnego montażu, wykonane z blachy ocynkowanej, malowane proszkowo na kolor biały R9003. utomatyka ogrzewania podłogowego System automatyki PURMO 230V System przewodowy na 230V. istwa połączeniowa ISW 230V PRZEWODOW PURMO Programator ERMOS EMPCO CENR 230V PURMO Siłownik SIŁOWNIK 230V PURMO istwa automatyki empco Connect 6M 230 V dla 6 termostatów - z modułem wyłączającym pompę ermostat nadrzędny empco Central 230 V z programatorem graficznym, 3 różne strefy czasowe ermostatyczny zawór regulacyjny-głowica/siłownik 230 V Pomieszczenie : 001 KORYRZ strona 2 z 7

3 Geometria i moc w pomieszczeniu : 001 7,6 m 2 19 m W 61,7 W/m 2 24,7 W/m 3 Grzejniki podłogowe w pomieszczeniu : 001 SYMBO KONSRUKCJI p PŁYKI N GRUNCIE 7,6 3,4 16x2 0,300 0,1 47,8 0, ERMOS EMPCO COMFOR 230V PURMO ermostat zwykły empco Comfort 230 V z funkcją nocnego Pomieszczenie : 002 KNCERI Geometria i moc w pomieszczeniu : ,4 m 2 46 m W 96,8 W/m 2 38,7 W/m 3 Grzejniki podłogowe w pomieszczeniu : 002 SYMBO KONSRUKCJI p PŁYKI N GRUNCIE 9,2 6,0 16x2 0,300 0,1 70,7 1, PŁYKI N GRUNCIE 9,2 6,0 16x2 0,300 0,1 70,7 1, ERMOS EMPCO COMFOR 230V PURMO ermostat zwykły empco Comfort 230 V z funkcją nocnego Pomieszczenie : 003 POMIESZCZENIE SOCJNE strona 3 z 7

4 Geometria i moc w pomieszczeniu : 003 6,3 m 2 15,75 m W 110,2 W/m 2 44,1 W/m 3 Grzejniki podłogowe w pomieszczeniu : 003 SYMBO KONSRUKCJI p PŁYKI N GRUNCIE 6,3 4,1 16x2 0,300 0,1 48,5 1, ERMOS EMPCO COMFOR 230V PURMO ermostat zwykły empco Comfort 230 V z funkcją nocnego Pomieszczenie : 004 ŁZIENK Geometria i moc w pomieszczeniu : 004 6,28 m 2 15,7 m W 118,5 W/m 2 47,4 W/m 3 Grzejniki podłogowe w pomieszczeniu : 004 SYMBO KONSRUKCJI p PŁYKI N GRUNCIE 6,3 3,1 16x2 0,150 0,1 52,1 1, ERMOS EMPCO COMFOR 230V PURMO ermostat zwykły empco Comfort 230 V z funkcją nocnego Pomieszczenie : 005 KOŁOWNI +PRZEDSIONEK strona 4 z 7

5 Geometria i moc w pomieszczeniu : 005 9,4 m 2 23,5 m W 95,5 W/m 2 38,2 W/m 3 Grzejniki podłogowe w pomieszczeniu : 005 SYMBO KONSRUKCJI p PŁYKI N GRUNCIE 9,4 5,3 16x2 0,300 0,1 66,4 1, ERMOS EMPCO COMFOR 230V PURMO ermostat zwykły empco Comfort 230 V z funkcją nocnego KONSRUKCJE GRZEJNIKÓW PODŁOGOWYCH yp grzejnika :PŁYKI N GRUNCIE Płytki ceramiczne - podłoga na gruncie. Przewody i system mocowania przewodu PURMO PEX EVOH Rura grzejna PE-X z polietylenu usieciowanego z barierą antydyfuzyjną, maksymalne parametry pracy: temperatura 90 C, ciśnienie 6 bar. Wycofana z produkcji zamiast niej prosze stosować rurę o symbolu PURMO PEXPEN. System mocowania ROJE 2000 PURMO podlogowego ROJE dla obciążeń do 2000 kg/m2. strona 5 z 7

6 Elementy konstrukcji grzejnika : PŁYKI N GRUNCIE materiału d λ ρ R m W/(m K) kg/m 3 m 2 K/W Pokrycie: Płytki ceramiczne m 2 K/W 0,012 Jastrych cementowy. 0,0650 1, ,050 Płyta styropianowa z folią i siatką dla obciążeń do 2000 kg/ 0,0250 0, ,658 Płyty styropianowe samogasnące o gęstości pozornej - nie mni 0,1000 0, ,778 Folia PE do ułożenia pod izolacją cieplną D = 0,15 mm 0,0002 0, ,001 Podkład z betonu chudego. 0,1000 1, ,095 Zestawienie pomieszczeń SYMBO Φ ф (W/m 2 ) ф V (W/m 3 ) OGRZEWNIE ф con ф grz ф Pokr (%) , , , , , , , , , ,99 egenda Grzejniki konwekcyjne Dobrana średnica nominalna elementu wraz z grubością ścianek,. H Wysokość dobranego grzejnika,. Długość dobranego grzejnika,. G Głębokość dobranego grzejnika,. ф con Rzeczywista moc dobranych w pomieszczeniu grzejników,. strona 6 z 7

7 Grzejniki podłogowe Powierzchnia podłogi wykorzystana przez grzejnik,. p Powierzchnia strefy brzegowej,. Dobrany rozstaw przewodów wężownicy w strefie podstawowej,. Dobrany rozstaw przewodów wężownicy w strefie brzegowej,. Średnica nominalna wężownicy,. Długość rur w wężownicy - bez długości przyłącza,. Strumień czynnika grzewczego,. Rzeczywista moc dobranych w pomieszczeniu grzejników,. Zestawienie pomieszczeń Pole powierzchni ogrzewanych pomieszczeń,. Φ Skorygowane projektowe obciażenie cieplne pomieszczenia(po uwzględnieniu rozdziału mocy cieplnych z sąsiednich,. ф Zapotrzebowanie na moc cieplną odniesione do powierzchni ogrzewanych pomieszczeń, (W/m 2 ). ф V Zapotrzebowanie na moc cieplną odniesione do kubatury ogrzewanych pomieszczeń, (W/m 3 ). ф con Rzeczywista moc cieplna dobranych grzejników konwekcyjnych,. Rzeczywista moc cieplna dobranych grzejników podłogowych,. ф grze Rzeczywista moc cieplna wszystkich urządzeń grzewczych,. ф Pokr Procentowe pokrycie mocy cieplnej prze wszystkie urządzenia grzewcze, wynikające z ich niedopasowania do potrzeb cieplnych pomieszczeń, (%). strona 7 z 7
