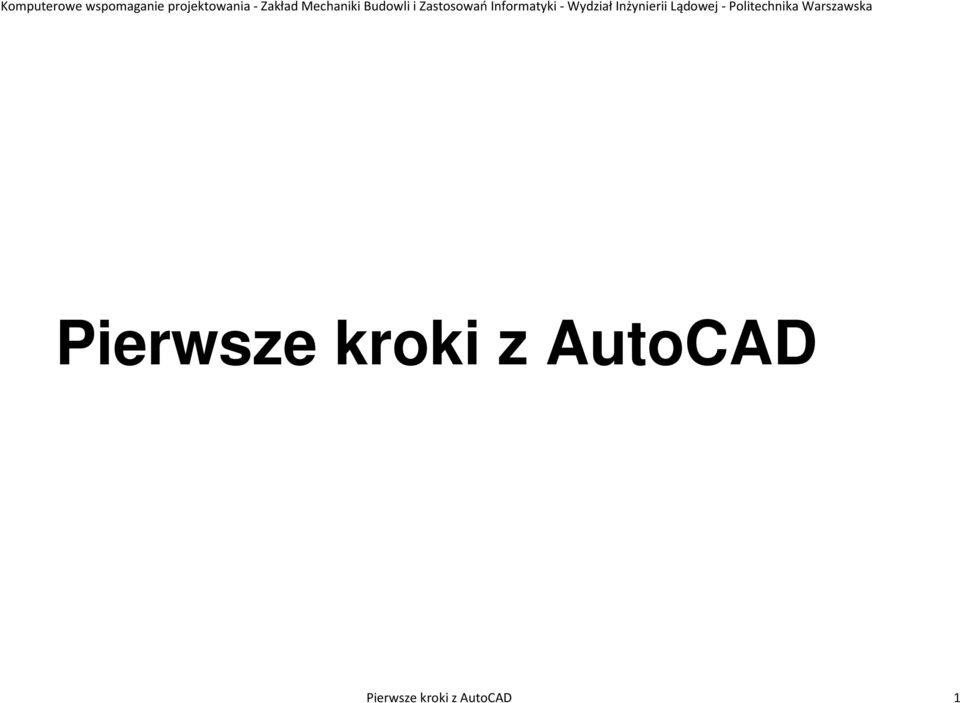

1 Pierwsze kroki z AutoCAD Pierwsze kroki z AutoCAD 1

2 AutoCAD - narzędzie wspomagania pracy projektanta AutoCAD służy do budowy geometrycznych modeli projektowanych obiektów w trójwymiarowej przestrzeni euklidesowej (3D). Każdy model, nawet płaski - zbudowany z pomocą AutoCAD - jest usytuowany w przestrzni 3D - tzw. przestrzeni MODELu. Model geometryczny zbudowany w przestrzeni 3D zostaje następnie opisany i przygotowany do wydruku w tzw. przestrzeni ARKUSZa (obecnie UKŁADu), tzn. na płaszczyźnie 2D. Pliki z rysunkami są zapisywane w formacie DWG (z rozszerzeniem DWG). AutoCAD jest najbardziej znanym system z wielu dostępnych programów wspomagających tworzenie wirtualnych modeli projektowanych obiektów. Pierwsze kroki z AutoCAD 2

3 List of 3D modeling software From Wikipedia Following is a list of commercially available 3D modeling software. Title License 3D rendering support 3DVIA Shape Commercial software No AC3D Commercial software No Anim8or Freeware Yes Animation:Master Commercial software Yes Art of Illusion Free and open-source Yes AutoCAD Commercial software Yes AutoQ3D Community Free and open-source Yes AutoQ3D Commercial software Yes Autodesk 123D Freeware No Autodesk 3ds Max Commercial software Yes Autodesk Maya Commercial software Yes Autodesk Softimage Commercial software Yes Blender Free and open-source Yes BRL-CAD Free and open-source Yes Bryce Freemium Yes Pierwsze kroki z AutoCAD 3

4 Title License 3D rendering support CATIA Commercial software Yes Carrara Freemium Yes Cheetah3D Commercial software Yes Cinema 4D Commercial software Yes CityEngine Commercial software No Clara.io Freemium Yes DAZ Studio Freemium Yes Electric Image Animation System Commercial software Yes Flux Freeware No Form-Z Commercial software Yes fragmotion Commercial software No Hexagon Commercial software No Hexagon Freemium No Houdini Commercial software Yes LightWave 3D Commercial software No MASSIVE Commercial software No Metasequoia Commercial software Yes MikuMikuDance Freeware Yes MilkShape 3D Commercial software No Pierwsze kroki z AutoCAD 4

5 Title License 3D rendering support modo Commercial software Yes Poser Commercial software Yes Pro/ENGINEER Commercial software Yes Quake Army Knife Free and open-source Yes Realsoft 3D Commercial software Yes Remo 3D Commercial software Yes Rhinoceros 3D Commercial software Yes SOCET SET Commercial software No Sculptris Freeware No Seamless3d Free and open-source No Seamless3d Free and open-source No Shade 3D Commercial software No Silo Commercial software No Silo Commercial software No Sketchup Freemium Yes Solid Edge Commercial software No SolidWorks Commercial software No Strata 3D Commercial software Yes Swift 3D Swift 3D Commercial software No TopMod TopMod Free and open-source No Pierwsze kroki z AutoCAD 5

6 Title License 3D rendering support TrueSpace TrueSpace Freeware Yes Unigraphics Unigraphics Commercial software No Wings 3D Wings 3D Free and open-source Yes Vectorworks Vectorworks Commercial software Yes ZBrush ZBrush Commercial software Yes Zmodeler Zmodeler Freeware Yes Pierwsze kroki z AutoCAD 6

7 Ogólne zasady pracy z AutoCAD W przestrzeń MODEL - jeden globalny układ współrzędnych GUW. LUW - różne lokalne układy współrzędnych, definiowane przez użytkowników We wszystkich układach GUW i LUW obowiązują tzw. jednostki rysunkowe. Sens fizyczny jednostek rysunkowych definiuje użytkownik. Ogólna zasada: jednostka rysunkowa odpowiada podstawowej jednostce odległości obowiązującej w danej branży np. architektura: 1 jednostka rysunkowa = 1 cm konstrukcje stalowe: 1 jednostka rysunkowa = 1 mm konstrukcje betonowe: 1 jednostka rysunkowa = 1 cm Pierwsze kroki z AutoCAD 7

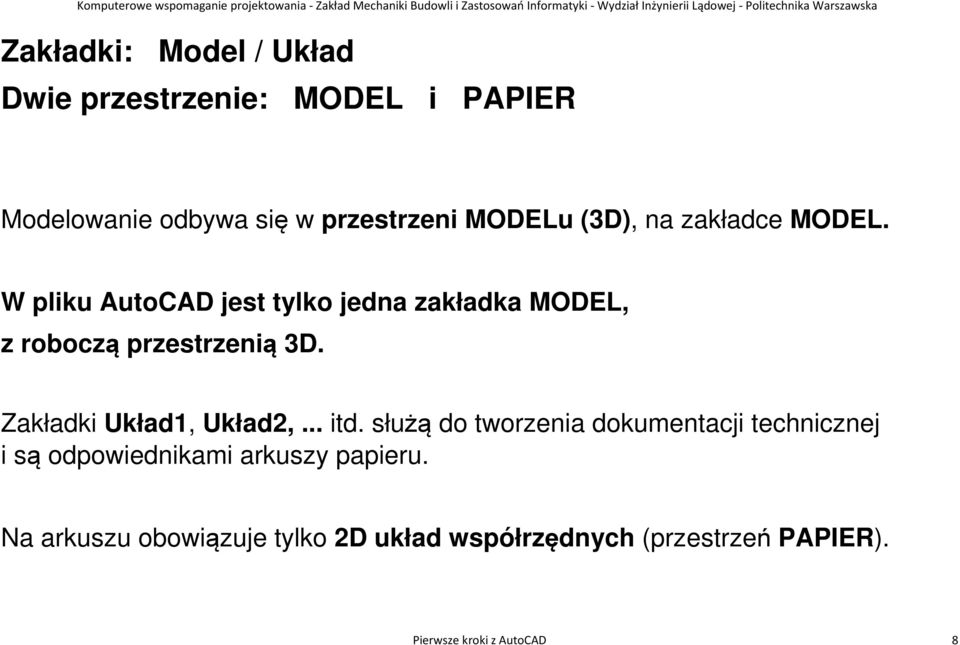

8 Zakładki: Model / Układ Dwie przestrzenie: MODEL i PAPIER Modelowanie odbywa się w przestrzeni MODELu (3D), na zakładce MODEL. W pliku AutoCAD jest tylko jedna zakładka MODEL, z roboczą przestrzenią 3D. Zakładki Układ1, Układ2,... itd. służą do tworzenia dokumentacji technicznej i są odpowiednikami arkuszy papieru. Na arkuszu obowiązuje tylko 2D układ współrzędnych (przestrzeń PAPIER). Pierwsze kroki z AutoCAD 8

9 Ogólna zasada: jakikolwiek obiekt rysujemy zawsze na warstwie Nowy element jest umieszczany na aktualnej warstwie, która określa jego graficzne atrybuty: kolor, rodzaj linii obiektu, dostępność do edycji, opcje drukowania, szerokości linii na wydruku itp. Warstwa to identyfikator, który grupuje elementy rysunkowe. Warstwy należy stosować do grupowania elementów powiązanych ze sobą logicznie, funkcjonalnie lub konstrukcyjnie tzn. ze względu na potrzebę chwili w trakcie tworzenia skomplikowanego modelu. Pierwsze kroki z AutoCAD 9

10 Ogólna zasada: Obiekty tworzone na danej warstwie mogą przejmować od warstwy większość atrybutów. Użytkownik może również nadawać atrybuty indywidualnie - wtedy na jednej warstwie mogą znajdować obiekty różniące się kolorem czy rodzajem linii. Ogólna zasada: Standardyzacja ustawień nadawania atrybutów nowym obiektom przez warstwy jest optymalnym rozwiązaniem - w większości przypadków. Zaleca się, aby w czasie projektowania nie stosować bez szczególnych powodów innej szerokości linii niż standardowa. Pierwsze kroki z AutoCAD 10

11 Edycja rysunku Projektowany obiekt / przedmiot / budynek jest zbiorem obiektów graficznych tzw. prymitywów podstawowych figur geometrycznych - jedno-, dwu- i trójwymiarowych, których paramtery są ustalane w trakcie rysowania w przestrzeń modelu. Każdy obiekt geometryczny może być przekształcany geometrycznie, np. stosując polecenia translacji, obrotu, ucinania, kopiowania itp. Z elementów podstawowych można tworzyć elementy złożone - tzw. bloki. Elementy opisujące, np. wymiary, teksty, są tworzone na podstawie wzorców, tzw. stylów tekstu, wymiarowania itp. Użytkownik może skorzystać ze wstępnie zdefiniowanych styli lub zdefiniować własne. Pierwsze kroki z AutoCAD 11

12 Wydruk rysunków Rysunek klasyczny jest wtórnym produktem AutoCAD i stanowi widok (rzut 2D) modelu geometrycznego w przestrzeni MODELu. Wzorcami wydruku, wstępną konfiguracją warstw, ustawień rysunkowych można zarządzać za pomocą szablonów rysunkowych. Wydruk rysunków może się odbywać z przestrzeni MODELu - NIE zalecane. Ogólna zasada: wydruk należy przygotować na zakładkach Układ1, na których można utworzyć jedną lub kilka rzutni, w których widoczny jest wybrany fragment przestrzeni MODELu. UWAGA: W każdej z rzutni mogą być zdefiniowane inne ustawienia wydruku. Pierwsze kroki z AutoCAD 12

13 Etapy tworzenia nowego rysunku: 1. Utworzenie nowego pliku AutoCAD na podstawie istniejącego lub własnego szablonu, np acadiso.dwt dla jednostek metrycznych. 2. Modyfikacja środowiska pracy - wybór konfiguracji i włączenie odpowiednich pozycji menu lub pasków narzędzi. 3. Utworzenie koniecznych warstw i ustawienie odpowiednich kolorów i rodzajów linii, przy czym zaleca się: tworzenie osobnych warstw dla modelu, jego części, elementów pomocniczych, osi symetrii, opisów, wymiarowania, kreskowania, linii niewidocznych itp., UWAGA: Należy unikać rysowania elementów na warstwie 0 użycie różnych kolorów w celu łatwiejszej identyfikacji obiektów, wczytanie rodzajów linii i ich wybór dla warstw - dotyczy innych rodzajów linii niż linia ciągła (continous) pozostawienie ustawień szerokości linii jako standardowych Pierwsze kroki z AutoCAD 13

14 4. Narysowanie modelu: rysowanie prymitywów, usuwania ich części, edycja Dodanie kreskowania, opisów, wymiarowania, przy czym zaleca się: stosowanie stylów kreskowania utworzonych przez użytkownika. dodawanie opisów i wymiarów na zakładce UKŁAD, dodawanie wymiarów i opisów na arkuszu MODELu w sytuacjach nadzwyczajnych lub w przypadku tworzenia rysunków próbnych. 6. Przygotowanie wydruku: wybór urządzenia drukującego, ustawienie formatu arkusza, skonfigurowanie układu rzutni, wybór skali, dodanie opisów i wymiarów na obszarze PAPIERu, w zakładce UKŁAD. Pierwsze kroki z AutoCAD 14

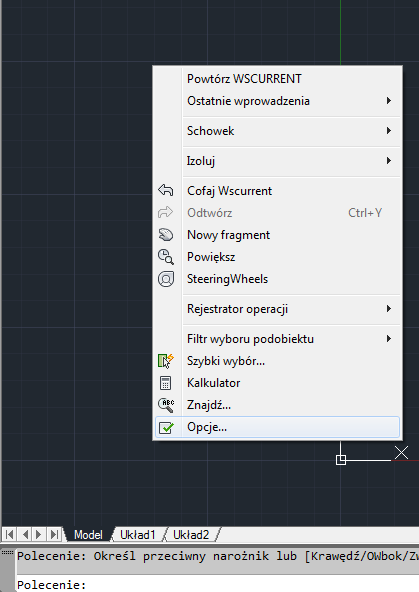

15 Operacje konfiguracyjne ---> Polecenie Opcje Dostępne karty: Pliki: ścieżki wyszukiwania, nazwy plików i położenie plików Wyświetl ---> omówiony poniżej Otwórz i zapisz ---> omówiony poniżej Wydruk i publikacja: wybór drukarki, ogólne opcje wydruku System - zaawansowane sterowanie Parametry użytkownika: warto dostosować do swoich potrzeb i nayków Pomoce rysunkowe: Ustawienia AutoSnap, Ustwawienia AutoTrack, itp Modelowanie 3D: ustawienia mające wpływ na wygląd okna 3D Wybór: ustawienia rozmiarów wskaźników, uchwytów Profile: wybór i ustawienie profilu Pierwsze kroki z AutoCAD 15

16 Karta Wyświetl Przycisk Kolory - można regulować kolory przestrzeni MODEL, UKŁADy oraz narzędzi Pierwsze kroki z AutoCAD 16

17 Karta Otwórz i zapisz Pierwsze kroki z AutoCAD 17

18 Karta Parametry użytkownika UWAGA: Dostosowanie prawego przycisku myszy Ustawienia szerokości linii Pierwsze kroki z AutoCAD 18

19 Karta Pomoce rysunkowe Pierwsze kroki z AutoCAD 19

20 Karta Wybór Pierwsze kroki z AutoCAD 20

21 Okno główne programu AutoCAD 2012 Pierwsze kroki z AutoCAD 21

22 Okno programu w trybie AutoCAD - wersja standardowa PASKI NARZĘDZI - ikony z dostępem do funkcji AutoCAD ROZWIJANE MENU - zestawy poleceń i funkcji PALETA NARZĘDZI - opcjonalnie włączona Pierwsze kroki z AutoCAD 22

23 Ostateczny wygląd okna głównego AutoCAD zależy od ustawień i zmian wprowadzonych przez użytkownika. Obszar roboczy wybór konfiguracji środowiska i wyglądu okna głównego Cztery rodzaje obszarów roboczych. Wybór na pasku szybkiego dostępu lub w prawym dolnym rogu okna. Pierwsze kroki z AutoCAD 23

24 Okno programu w trybie Rysowanie i opis Okno programu w trybie Podstawy 3D Okno programu w trybie Modelowanie 3D Pierwsze kroki z AutoCAD 24

25 Pasek narzędzi szybkiego dostępu modyfikowane menu z poleceniami, do których mamy stały dostęp; Pasek jest zawsze widoczny na ekranie, niezależnie od wybranej karty wstążki. Warto dostosować zestaw poleceń na pasku do własnych potrzeb, np. umieścić tam panel WARSTWY Wstążka (menu wstążkowe) złożony system kart z panelami i z poleceniami (zgrupowanymi w panelach), umożliwiający dostęp do większości (ale NIE wszystkich) poleceń programu. View cube (sześcian widoku) narzędzie służące do sterowania wyświetlaniem modelu - w szczególności przedatne dla modeli 3D Pasek nawigacji zawiera narzędzia do oglądania rysunku 2D i 3D Palety narzędzi - (opcjonalnie włączane) - szybki dostęp do poleceń niedostępnych we menu wstążkowym (lub trudno dostępnych) Pierwsze kroki z AutoCAD 25

26 Ikona układu współrzędnych pokazuje dodatnie kierunki osi głównych przyjętego w rysunku układu współrzędnych Zakładki MODEL i standardowo dwie zakładki UKŁAD1 / UKŁAD2 MODEL (tylko jeden) - przestrzeń 3D do utworzenia wirtualnego modelu UKŁADx - płaszczyzna (2D) w celu przygotowania rysunków wydruków Obszar poleceń tworzą: Wiersz poleceń oraz Historia poleceń Pole pisania poleceń oraz prowadzenia dialogu pomiędzy programem i użytkownikiem UWAGA: Należy śledzić wiersz poleceń, aby właściwie reagować na pytania oraz opcje sugerowane przez program Pasek stanu rozbudowany zestaw ustawień programu oraz informacji o wybranych wariantach pracy programu Pierwsze kroki z AutoCAD 26

27 Wstążka Komputerowe wspomaganie projektowania - Zakład Mechaniki Budowli i Zastosowań Informatyki - Wydział Inżynierii Lądowej - Politechnika Warszawska Narzędzia AutoCAD są umieszczona na wstążce - w celu szybkiego dostępu. Wstążka składa się z kilku kart - zależnie od ustawień danego obszaru roboczego Narzędzia główne, Wstaw, Opisz, Widok, Zarządzaj, Wyniki pracy. Rozwijany pasek z opisem panelu i znakiem udostępnia dodatkowe polecenia. Pierwsze kroki z AutoCAD 27

28 Pasek przełączników stanu szczegółowe ustawienia narzędzi pomocniczych informująca o stanie poszczególnych opcji programu Pasek składa się z następujących części: Wyświetlanie współrzędnych kursora przełączniki stanów - narzędzia wspomagające rysowanie - w formie ikon obrazkowych lub ikon tekstowych Po kliknięciu prawym klawiszem myszy w dowolny przełącznik w Menu kursora można sterować sposobem wyświetlania przy pomocy przycisku Użyj ikon. Pierwsze kroki z AutoCAD 28

29 SKOK ustawienie skokowego przemieszczenia kursora; SIATKA wyświetlanie siatki pomocniczej; ORTO blokada rysowania linii pod dowolnym kątem względem osi LUW; BIEGUN wspomaganie rysowania linii pod wybranymi kątami narzędzie wykluczające się z trybem ORTO; OBIEKT szczegółowe ustawienia punktów charakterystycznych obiektów; ŚLEDZENIE włączenie trybu śledzenia współrzędnych punktów; DLUW włączenie dynamicznych układów współrzędnych, tworzących się chwilowo w momencie wskazywania powierzchni elementów przestrzennych; DYN włączenie trybu dynamicznego poleceń; Pierwsze kroki z AutoCAD 29

30 SZEROKOŚĆ włączenie wyświetlania szerokości obiektów (grubości linii); SW włączenie trybu szybkiego wyświetlania własności obiektów INFER tworzenie wiązań w trakcie tworzenia nowych obiektów (projektowania parametryczne) PRZYCIĄGOBIEKTU3D dla obiektów 3D ustawienia stałych punktów lokalizacji TPY włączenie i wyłączenie własności przeźroczystości SC wybieranie cykliczne Pierwsze kroki z AutoCAD 30

31 Rysowanie precyzyjne Punktu charakterystyczne 2D on/off - klawisze F3, F11 Punkty charakterystyczne 3D on/off - klawisz F4 Pierwsze kroki z AutoCAD 31

32 Pasek stanu Przełącznik MODEL/PAPIER Narzędzia szybkiego podglądu arkuszy i rysunków Narzędzia do tworzenia opisów Wybór obszaru roboczego (konfiguracji okna głównego) Przycisk blokowania zmian w konfiguracji Przycisk konfiguracji (menu) paska stanu Pierwsze kroki z AutoCAD 32

33 Polecenia AutoCADa AutoCAD jest sterowany poleceniami, przy czym użytkownik wprowadza polecenia wpisuje w wierszu poleceń lub inaczej wprowadza - dane konieczne do wykonania polecenia. Podstawą efektywnej produkcji rysunków programem AutoCAD jest wydawanie poleceń i adekwatne reagowanie na opcje / pytania programu. AutoCAD zawiera następujące grupy poleceń: polecenia konfigurujące, np. tworzenie i zarządzanie warstwami, stylami, układami współrzędnych, widokami, ustawienia programu; polecenia widoku, np. zmiana powiększenia, obserwacja innego fragmentu, inny punkt obserwacji w przestrzeni; polecenia rysowania, np. obiekty podstawowe i złożone, teksty, wymiary; polecenia edycji (np. modyfikacji, usuwania, kopiowania itp) obiektów; polecenia informacyjne, np. odległość, pole, parametry fizyczne. Pierwsze kroki z AutoCAD 33

34 Lektura pomocnicza do nauki AutoCAD AutoCAD 2013 PL. Pierwsze kroki - Andrzej Pikoń. Wydawnictwo Helion AutoCAD 2012/LT2012/360 (WS+). Kurs projektowania parametrycznego i nieparametrycznego 2D i 3D - Andrzej Jaskulski. Wydawnictwo Naukowe PWN Modelowanie 3D w programie AutoCAD - Zbigniew Krzysiak Wydawnictwo NiT CAD AutoCAD 2D - Wiesław Ferens, J. Wach. Ofic. Politechniki Wrocławskiej Narzędzia wizualizacji AutoCAD 2013PL - Ryszard Szczerbanowski. Łódź W internecie jest dostępnych bardzo dużo tutoriali (w jęz. polskim, angielskim) oraz filmików demonstrujących poszczególne operacje, polecenia AutoCAD. Pierwsze kroki z AutoCAD 34

35 Resume Należy zapoznać się z AutoCADem: jakie ustawienia konfiguracyjne są możliwe jakie polecenia są dostępne poznać różne możliwości realizacji tych samych poleceń poznać różne opcje dla poszczególnych poleceń Tak często jak jest to potrzebne, należy korzystać z HELP - Autodesk Exchange ćwiczyć, ćwiczyć, ćwiczyć... - najlepiej na małych zadaniach Pierwsze kroki z AutoCAD 35
