Kolejną czynnością będzie wyświetlenie dwóch pasków narzędzi, które służą do obsługi układów współrzędnych, o nazwach LUW i LUW II.
|
|
- Bartosz Świderski
- 8 lat temu
- Przeglądów:
Transkrypt

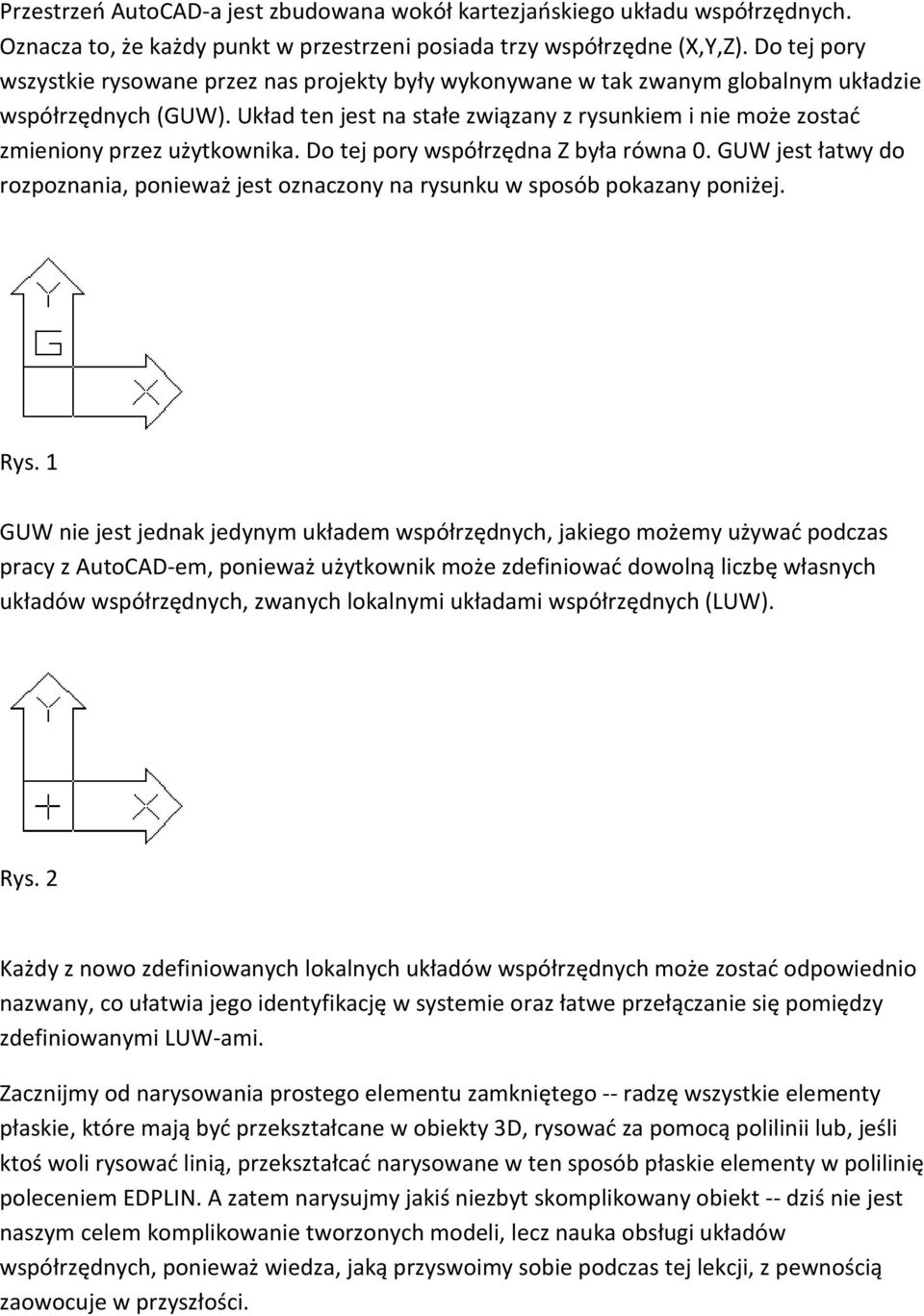

1 Przestrzeń AutoCAD-a jest zbudowana wokół kartezjańskiego układu współrzędnych. Oznacza to, że każdy punkt w przestrzeni posiada trzy współrzędne (X,Y,Z). Do tej pory wszystkie rysowane przez nas projekty były wykonywane w tak zwanym globalnym układzie współrzędnych (GUW). Układ ten jest na stałe związany z rysunkiem i nie może zostać zmieniony przez użytkownika. Do tej pory współrzędna Z była równa 0. GUW jest łatwy do rozpoznania, ponieważ jest oznaczony na rysunku w sposób pokazany poniżej. Rys. 1 GUW nie jest jednak jedynym układem współrzędnych, jakiego możemy używać podczas pracy z AutoCAD-em, ponieważ użytkownik może zdefiniować dowolną liczbę własnych układów współrzędnych, zwanych lokalnymi układami współrzędnych (LUW). Rys. 2 Każdy z nowo zdefiniowanych lokalnych układów współrzędnych może zostać odpowiednio nazwany, co ułatwia jego identyfikację w systemie oraz łatwe przełączanie się pomiędzy zdefiniowanymi LUW-ami. Zacznijmy od narysowania prostego elementu zamkniętego -- radzę wszystkie elementy płaskie, które mają być przekształcane w obiekty 3D, rysować za pomocą polilinii lub, jeśli ktoś woli rysować linią, przekształcać narysowane w ten sposób płaskie elementy w polilinię poleceniem EDPLIN. A zatem narysujmy jakiś niezbyt skomplikowany obiekt -- dziś nie jest naszym celem komplikowanie tworzonych modeli, lecz nauka obsługi układów współrzędnych, ponieważ wiedza, jaką przyswoimy sobie podczas tej lekcji, z pewnością zaowocuje w przyszłości.
2 Rys. 3 Kolejną czynnością będzie wyświetlenie dwóch pasków narzędzi, które służą do obsługi układów współrzędnych, o nazwach LUW i LUW II. Rys. 4. LUW Rys. 5. LUW II Mając już przygotowane środowisko pracy, stwórzmy układ współrzędnych ulokowany w lewym dolnym narożniku prostokąta. W tym celu klikamy ikonę zwaną LUW po czym w linii poleceń wpisujemy literę N (która oznacza, że chcemy utworzyć nowy lokalny układ współrzędnych), a następnie wskazujemy lewy dolny róg prostokąta. Program w tym miejscu wstawi lokalny układ współrzędnych. Od tej pory w punkcie tym są następujące współrzędne: x=0, y=0, z=0.
3 Rys. 6 Układ ten możemy określić jako LUW01. Układ można nazwać za pomocą tej samej ikony -- zamiast klawisza N wciskamy klawisz A (co oznacza Zapisz), a następnie nadajemy naszemu LUW-owi nazwę. Jeśli w tej chwili rozwiniemy okno kliknięciem odpowiedniej ikony na pasku narzędzi LUW II, będziemy mogli zobaczyć, że obok standardowo zdefiniowanych układów powstałych na bazie GUW pojawił się układ nazwany LUW01. Rys. 7 Teraz za pomocą narzędzia Obrót względem osi X: dokonamy obrotu LUW o oznaczenie LUW natychmiast zniknie z ekranu, natomiast w lewym dolnym rogu pojawi się następujący znaczek: Rys. 8 który informuje, że płaszczyzna XY bieżącego układu współrzędnych jest prostopadła do
4 ekranu. Za pomocą narzędzia 3Dorbit możemy obejrzeć nasze dzieło. Rys. 9 Używając znanych już narzędzi, możemy nazwać nowy LUW jako LUW 02 i narysować kolejny prostokąt lub inny obiekt. Rys. 10 Przy użyciu rozwijanego menu, dostępnego z poziomu paska narzędzi LUW II, możemy się przełączać pomiędzy stworzonymi układami współrzędnych.
5 Rys. 11 Jak widać, stosowanie LUW-ów umożliwia definiowanie osobnych układów współrzędnych dla poszczególnych płaszczyzn konstrukcyjnych, co wraz z nadawaniem im odpowiednich nazw znacznie skraca czas projektowania. Lokalne układy współrzędnych można również stosować podczas tworzenia rysunków płaskich, np. w celu obrócenia układu współrzędnych o Na początek przygody z 3D proponuję narysować zwykły prostokąt. Będzie on punktem wyjścia do dzisiejszej lekcji. Z jego pomocą pokażę, w jaki sposób można ustawiać rzutnie tak, aby praca z nimi pozwalała na odpowiednie oglądanie danego modelu oraz dorysowywanie do niego odpowiednich elementów. Rys. 12 Po uruchomieniu programu zwykle mamy na ekranie tylko jedną rzutnię oraz jeden układ współrzędnych zwany globalnym - oznaczenie globalnego układu współrzędnych jest umieszczone w lewym dolnym rogu ekranu. Rys. 13 W kolejnym kroku proponuję uruchomić pierwszą wersję rzutni, która będzie stanowiła punkt wyjścia do Twoich dalszych prób, drogi Czytelniku. Ustawmy sobie rzutnie w taki sposób, jak niegdyś oferowało stare 3D Studio, a mianowicie jeden duży obszar roboczy oraz trzy małe rzutnie po prawej stronie ekranu.
6 Rys. 14 Oczywiście ustawienie rzutni jest sprawą indywidualną, ale od czegoś trzeba zacząć. Teraz możemy odpowiednio zmodyfikować nasz rysunek, dodając do każdej rzutni inny lokalny układ współrzędnych. Jak widać, wykonujemy to na płaskim rysunku z powodu jego prostoty i łatwości sprawdzenia, jak dany układ współrzędnych wpływa na parametry rzutni. Zacznijmy zatem definiowanie lokalnych układów współrzędnych. Najpierw przełączmy się do największej rzutni, a następnie wpisujemy z klawiatury polecenie LUW. Następnie z szeregu dostępnych opcji wybieramy polecenie Nowy. Program "poprosi" nas teraz o wskazanie punktu, który ma być początkiem nowego lokalnego układu współrzędnych. Proponuję wskazanie lewego dolnego rogu prostokąta. Spowoduje to uruchomienie lokalnego układu współrzędnych dla danego elementu ze środkiem w punkcie jego wstawienia. Rys. 15
7 Dokładnie takie same kroki możemy wykonać dla pozostałych rzutni, ustawiając lokalne układy współrzędnych w różnych miejscach.
