ĆWICZENIE Temat: Studium zagrożenia powodziowego temat 11

Transkrypt

1 Uniwersytet Rolniczy w Krakowie Rok akademicki 2013/2014 Wydział Inżynierii Środowiska i Geodezji ĆWICZENIE Temat: Studium zagrożenia powodziowego temat 11 Joanna Sowa Gospodarka Przestrzenna II rok

2 Uniwersytet Rolniczy w Krakowie Rok akademicki 2013/2014 Wydział Inżynierii Środowiska i Geodezji Kierunek: Gospodarka Przestrzenna ĆWICZENIE Temat: Studium zagrożenia powodziowego temat 10 Rok studiów II Wioletta Żabicka Temat nr. 11 Projekt : ochrona przed powodzią (program auto cad) Wykonanie projektu: 1. Otwarcie nowego projektu C -> Zapisz jako lub polecenie _saveas -> Wprowadzenie Nazwy pliku -> Wprowadzenie rozszerzenia pliku (.dwg) -> wybór lokalizacji pliku na dysku. 2. Wczyt Punktów. Ikonka z otwartym folderem lub polecenie _open -> wybieramy lokalizację pliku ; nazwa pliku: 11, typ pliku: rysunek (*.dwg) -> Otwórz.

3 3. Wczyt Rastra. Zakładka Wstaw -> Dołącz -> Wybór lokalizacji pliku, nazwa M D-d-4-3, plik typu : wszystkie pliki obrazów -> Otwórz

4 po naciśnięciu polecenia Otwórz, pojawia się menu z podglądem rastra, typem ścieżki, skalą punktem wstawienia, obrotem rastra. Wybieramy pełną ścieżkę, skalę określoną na ekranie, punkt wstawienia określony na ekranie, obrót kąt 0. po kliknięciu przycisku ok, w polu polu poleceń auto cad wyświetla się polecenie określ punkt wstawienia punkt wstawienia wpisujemy ręcznie (0,0) lub klikamy w dowolnym miejscu w polu roboczym auto cad. -> określamy szerokość i wysokość rastra ->wyświetlone polecenie określ współczynnik skali więc dopasowujemy skalę - skala 1. Po dopasowaniu skali i szerokości / wysokości rastra podobnej do szerokości i wysokości wczytanych punktów,

5 klikamy prawym przyciskiem myszy na raster -> wybieramy kolejność wyświetlania -> na spód (polecenie _ai_draworder _Back), raster przesunie się pod punkty punkty widoczne na rastrze.

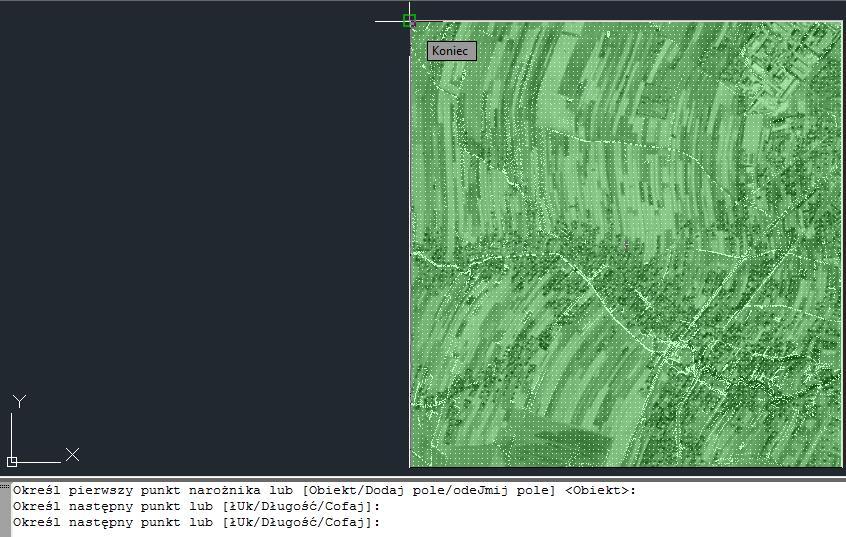

6 4. Wczyt powierzchni zlewni ->W obszarze poleceń wpisujemy polecenie pole (_area) -> zaznaczamy cały raster z punktami -> zatwierdzamy: spacją lub enterem. Pole = ,2324 m2 = 563,69 ha.

7 5. Oznaczenie powierzchni zlewni

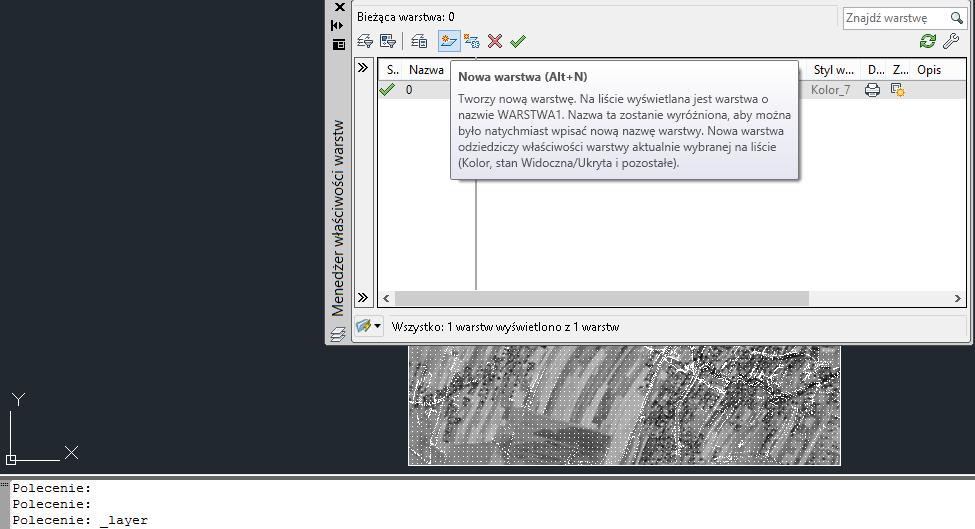

8 Klikamy w menu warstw -> nowa warstwa lub kombinacja ALT + N -> wpisujemy nazwę warstwy, kolor, grubość linii -> zatwierdzenie i ustawienie bieżącej warstwy zielony ptaszek lub ALT + S->

9 W obszarze poleceń wpisujemy polecenie _line lub literkę l -> klikamy lewym przyciskiem myszy na obszar roboczy -> wykreślenie zasięgu zlewni.

10 6. Wykreślenie cieków Klikamy w menu warstw -> nowa warstwa lub kombinacja ALT + N -> wpisujemy nazwę warstwy: cieki, kolor: niebieski, grubość linii -> zatwierdzenie i ustawienie bieżącej warstwy zielony ptaszek lub ALT + S->->W obszarze poleceń wpisujemy polecenie _line lub literkę l -> wykreślenie cieków wzdłuż największego nagromadzenia punktów. 7. Wykreślenie przekrojów poprzecznych Klikamy w menu warstw -> nowa warstwa lub kombinacja ALT + N -> wpisujemy nazwę warstwy: przekroje, kolor: czerwony, grubość linii -> zatwierdzenie i ustawienie bieżącej warstwy zielony ptaszek lub ALT + S->->W obszarze poleceń wpisujemy polecenie _line lub literkę l -> wykreślenie przekrojów poprzecznych przecinających ciek i ich numeracja.

11 8. Skopiowanie danych do tworzenia przekrojów: Komenda LUW -> Obiekt lub ob. -> klikamy w linie przekroju ->

12 przycisk F2 -> komenda Lista -> klikamy w przycisk Enter do momentu wyświetlenia się wszystkich danych. Kopiujemy wszystkie dane do notatnika jako nazwę zapisujemy numer przekroju.

13 9. Zrzut obrazu przekrojów Przycisk na klawiaturze -> fn+ PRT.SC Procedurę powtarzamy dla każdego z przekroju.

14 Tworzenie projektu w programie HEC RAS 1. Otwarcie programu HEC RAS i utworzenie plików w celu wrysowania rzeki. 2. Nałożenie zrzutu w celu wrysowania cieku 3. Wczytanie danych z programu EXEL wpisanie odległości pomiędzy sąsiednimi przekrojami = 100 oraz szerokości koryta 4. Po wprowadzeniu wszystkich danych na wrysowanym cieku pojawiają się przekroje

15 5. Podgląd profilu 6. Wykres perspektywistyczny 7. Weryfikacja poszczególnych przekroi

16 8. Tabela wynikowa przekrojów poprzecznych
