Pierwsze kroki w AutoCAD Rysunek 2D
|
|
- Miłosz Łukasik
- 7 lat temu
- Przeglądów:
Transkrypt
1 Pierwsze kroki w AutoCAD Rysunek 2D Pierwsze kroki z AutoCAD - Rysunek 2D 1
2 AutoCAD - narzędzie wspomagania pracy projektanta AutoCAD służy do budowy geometrycznych modeli projektowanych obiektów w trójwymiarowej przestrzeni euklidesowej (3D). Każdy model, nawet płaski - zbudowany z pomocą AutoCAD - jest usytuowany w przestrzni 3D - tzw. przestrzeni MODELu. Model geometryczny zbudowany w przestrzeni 3D może zostać opisany i przygotowany do wydruku w tzw. przestrzeni ARKUSZa (obecnie UKŁADu), UWAGA: ARKUSZ / UKŁAD to płaszczyzna 2D. Pliki z rysunkami są zapisywane w formacie DWG (z rozszerzeniem DWG). AutoCAD jest jednym z najbardziej znanych systemów z wielu dostępnych programów wspomagających tworzenie wirtualnych modeli projektowanych obiektów. Pierwsze kroki z AutoCAD - Rysunek 2D 2
3 Ogólne zasady pracy z AutoCAD 2D i 3D Dwie przestrzenie: MODEL i PAPIER Jedna zakładka MODEL / Wiele zakładek UKŁAD Model budowany jest w przestrzeni MODELu (w przestrzeni 3D), na zakładce MODEL. Zakładki Układ1, Układ2,... itd. służą do tworzenia dokumentacji technicznej i są odpowiednikami arkuszy papieru. Na arkuszu obowiązuje tylko 2D układ współrzędnych (przestrzeń PAPIER). Pierwsze kroki z AutoCAD - Rysunek 2D 3
4 Globalny i Lokalny Układ Współrzędnych W przestrzeń MODEL JEDEN globalny układ współrzędnych GUW. różne lokalne układy współrzędnych LUW, definiowane przez użytkowników We wszystkich układach GUW i LUW obowiązują tzw. jednostki rysunkowe, których sens fizyczny jednostek rysunkowych definiuje użytkownik. Ogólna zasada: jednostka rysunkowa odpowiada podstawowej jednostce odległości obowiązującej w danej branży np. architektura: 1 jednostka rysunkowa = 1 cm konstrukcje stalowe: 1 jednostka rysunkowa = 1 mm konstrukcje betonowe: 1 jednostka rysunkowa = 1 cm Pierwsze kroki z AutoCAD - Rysunek 2D 4
5 Warstwy Komputerowe wspomaganie projektowania - Zakład Mechaniki Budowli i Zastosowań Informatyki - Wydział Inżynierii Lądowej - Politechnika Warszawska Ogólna zasada: jakikolwiek obiekt rysujemy zawsze na warstwie ZAWSZE jakikolwiek nowy element jest umieszczany na aktualnej warstwie, która określa jego graficzne atrybuty: kolor, rodzaj linii obiektu, dostępność do edycji, opcje drukowania, szerokości linii na wydruku itp. Warstwa to identyfikator, który grupuje elementy rysunkowe. Pierwsze kroki z AutoCAD - Rysunek 2D 5
6 Warstwy należy stosować do grupowania elementów powiązanych ze sobą logicznie, funkcjonalnie lub konstrukcyjnie. Ogólna zasada: Obiekty tworzone na danej warstwie mogą przejmować od warstwy większość atrybutów. Użytkownik może również nadawać atrybuty indywidualnie - wtedy na jednej warstwie mogą znajdować obiekty różniące się kolorem czy rodzajem linii. Ogólna zasada: Standardyzacja ustawień nadawania atrybutów nowym obiektom przez warstwy jest optymalnym rozwiązaniem - w większości przypadków. UWAGA: Nie należy stosować bez szczególnych powodów innej szerokości linii niż standardowa, tzn. "Jak warstwa". Pierwsze kroki z AutoCAD - Rysunek 2D 6
7 Edycja rysunku Projektowany obiekt / przedmiot / budynek jest zbiorem obiektów graficznych tzw. prymitywów podstawowych figur geometrycznych - jedno-, dwu- i trójwymiarowych, których parametry są ustalane w trakcie rysowania w przestrzeń modelu. Każdy obiekt geometryczny może być przekształcany geometrycznie, np. stosując polecenia translacji, obrotu, ucinania, kopiowania itp. Z elementów podstawowych można tworzyć elementy złożone - tzw. bloki. Elementy opisujące, np. wymiary, teksty, są tworzone na podstawie wzorców, tzw. stylów tekstu, wymiarowania itp. Użytkownik może skorzystać ze wstępnie zdefiniowanych styli lub zdefiniować własne. Pierwsze kroki z AutoCAD - Rysunek 2D 7
8 Wydruk rysunków Rysunek klasyczny jest wtórnym produktem AutoCAD i stanowi widok (rzut 2D) modelu geometrycznego w przestrzeni MODELu. Wzorcami wydruku, wstępną konfiguracją warstw, ustawień rysunkowych można zarządzać za pomocą szablonów rysunkowych. Wydruk rysunków może się odbywać z przestrzeni MODELu - NIE zalecane. Ogólna zasada: wydruk należy przygotować na zakładkach Układ1, na których można utworzyć jedną lub kilka rzutni, w których widoczny jest wybrany fragment przestrzeni MODELu. UWAGA: W każdej z rzutni mogą być zdefiniowane inne ustawienia wydruku. Pierwsze kroki z AutoCAD - Rysunek 2D 8
9 Etapy tworzenia nowego rysunku: 1. Utworzenie nowego pliku AutoCAD na podstawie istniejącego lub własnego szablonu, np acadiso.dwt dla jednostek metrycznych. 2. Modyfikacja środowiska pracy - wybór konfiguracji i włączenie odpowiednich pozycji menu lub pasków narzędzi. 3. Utworzenie koniecznych warstw i ustawienie odpowiednich kolorów i rodzajów linii, przy czym zaleca się: tworzenie osobnych warstw dla modelu, jego części, elementów pomocniczych, osi symetrii, opisów, wymiarowania, kreskowania, linii niewidocznych itp., UWAGA: Należy unikać rysowania elementów na warstwie 0 użycie różnych kolorów w celu łatwiejszej identyfikacji obiektów, wczytanie rodzajów linii i ich wybór dla warstw - dotyczy innych rodzajów linii niż linia ciągła (continous) pozostawienie ustawień szerokości linii jako standardowych Pierwsze kroki z AutoCAD - Rysunek 2D 9
10 4. Narysowanie modelu: rysowanie prymitywów, usuwania ich części, edycja Dodanie kreskowania, opisów, wymiarowania, przy czym zaleca się: stosowanie stylów kreskowania utworzonych przez użytkownika. dodawanie opisów i wymiarów na zakładce UKŁAD, dodawanie wymiarów i opisów na arkuszu MODELu w sytuacjach nadzwyczajnych lub w przypadku tworzenia rysunków próbnych. 6. Przygotowanie wydruku: wybór urządzenia drukującego, ustawienie formatu arkusza, skonfigurowanie układu rzutni, wybór skali, dodanie opisów i wymiarów na obszarze PAPIERu, w zakładce UKŁAD. Pierwsze kroki z AutoCAD - Rysunek 2D 10

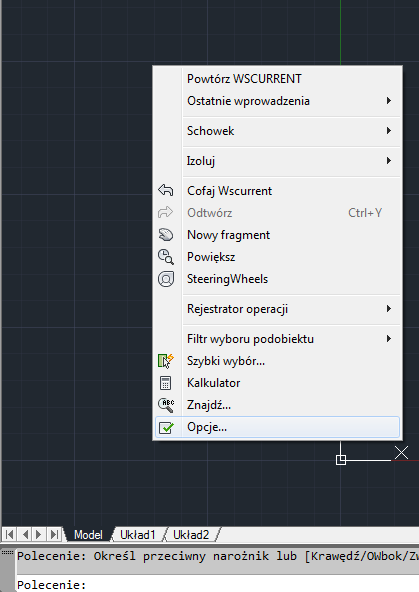

11 Operacje konfiguracyjne ---> Polecenie Opcje Dostępne karty: Pliki: ścieżki wyszukiwania, nazwy plików i położenie plików Wyświetl ---> omówiony poniżej Otwórz i zapisz ---> omówiony poniżej Wydruk i publikacja: wybór drukarki, ogólne opcje wydruku System - zaawansowane sterowanie Parametry użytkownika: warto dostosować do swoich potrzeb i nayków Pomoce rysunkowe: Ustawienia AutoSnap, Ustwawienia AutoTrack, itp Modelowanie 3D: ustawienia mające wpływ na wygląd okna 3D Wybór: ustawienia rozmiarów wskaźników, uchwytów Profile: wybór i ustawienie profilu Pierwsze kroki z AutoCAD - Rysunek 2D 11

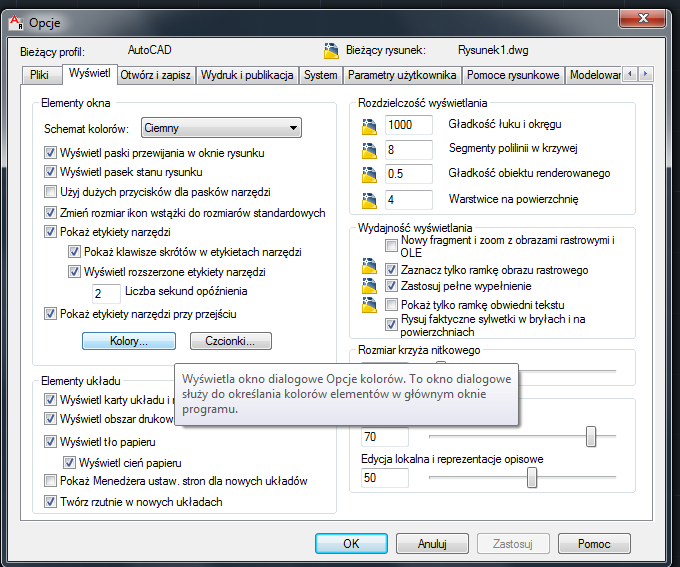

12 Karta Wyświetl Przycisk Kolory - można regulować kolory przestrzeni MODEL, UKŁADy oraz narzędzi Pierwsze kroki z AutoCAD - Rysunek 2D 12
13 Karta Otwórz i zapisz Pierwsze kroki z AutoCAD - Rysunek 2D 13

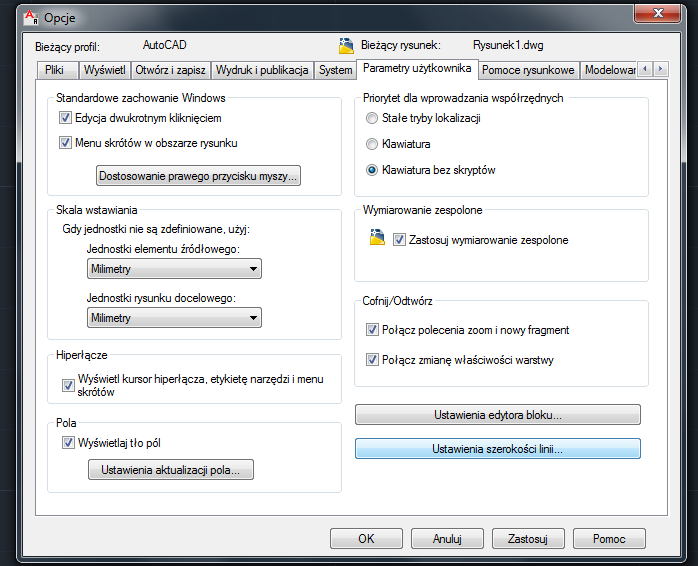

14 Karta Parametry użytkownika UWAGA: Dostosowanie prawego przycisku myszy Ustawienia szerokości linii Pierwsze kroki z AutoCAD - Rysunek 2D 14
15 Karta Pomoce rysunkowe Pierwsze kroki z AutoCAD - Rysunek 2D 15
16 Karta Wybór - dostosowanie narzędzi do własnych potrzeb Pierwsze kroki z AutoCAD - Rysunek 2D 16
17 Ostateczny wygląd okna głównego AutoCAD zależy od ustawień i zmian wprowadzonych przez użytkownika. Obszar roboczy wybór konfiguracji środowiska i wyglądu okna głównego AutoCAD TRZY rodzaje obszarów roboczych: Rysowanie i opis Modelowanie 3D Podstawy 3D Wybór na pasku szybkiego dostępu lub w prawym dolnym rogu okna. Pierwsze kroki z AutoCAD - Rysunek 2D 17

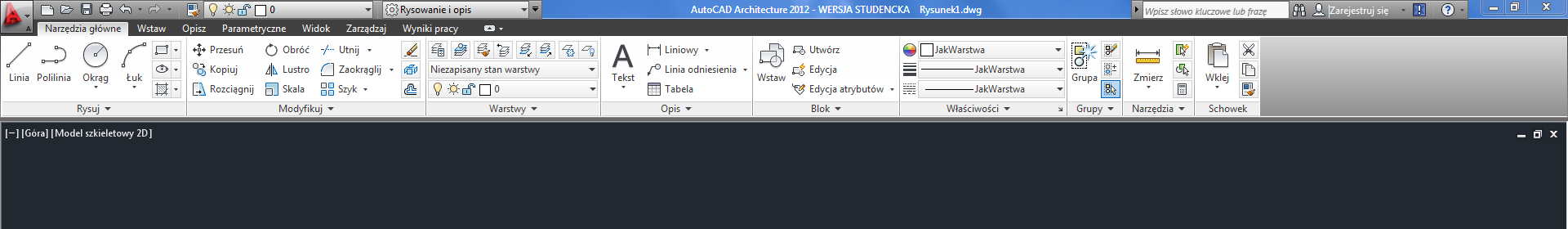

18 Okno programu w trybie Rysowanie i opis Okno programu w trybie Podstawy 3D Okno programu w trybie Modelowanie 3D Pierwsze kroki z AutoCAD - Rysunek 2D 18
19 Pasek narzędzi szybkiego dostępu modyfikowane menu z poleceniami, do których mamy stały dostęp; Pasek jest zawsze widoczny na ekranie, niezależnie od wybranej karty wstążki. Warto dostosować zestaw poleceń na pasku do własnych potrzeb, np. umieścić tam panel WARSTWY Wstążka (menu wstążkowe) złożony system kart z panelami i z poleceniami (zgrupowanymi w panelach), umożliwiający dostęp do większości (ale NIE wszystkich) poleceń programu. View cube (sześcian widoku) narzędzie służące do sterowania wyświetlaniem modelu - w szczególności przedatne dla modeli 3D Pasek nawigacji zawiera narzędzia do oglądania rysunku 2D i 3D Palety narzędzi - (opcjonalnie włączane) - szybki dostęp do poleceń niedostępnych we menu wstążkowym (lub trudno dostępnych) Pierwsze kroki z AutoCAD - Rysunek 2D 19
20 Ikona układu współrzędnych pokazuje dodatnie kierunki osi głównych przyjętego w rysunku układu współrzędnych Zakładki MODEL i standardowo dwie zakładki UKŁAD1 / UKŁAD2 MODEL (tylko jeden) - przestrzeń 3D do utworzenia wirtualnego modelu UKŁADx - płaszczyzna (2D) w celu przygotowania rysunków wydruków Obszar poleceń tworzą: Wiersz poleceń oraz Historia poleceń Pole pisania poleceń oraz prowadzenia dialogu pomiędzy programem i użytkownikiem UWAGA: Należy śledzić wiersz poleceń, aby właściwie reagować na pytania oraz opcje sugerowane przez program Pierwsze kroki z AutoCAD - Rysunek 2D 20

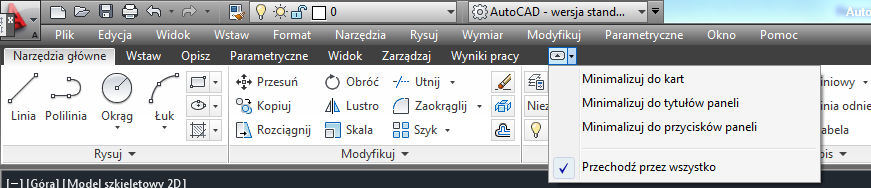

21 Wstążka Komputerowe wspomaganie projektowania - Zakład Mechaniki Budowli i Zastosowań Informatyki - Wydział Inżynierii Lądowej - Politechnika Warszawska Narzędzia AutoCAD są umieszczona na wstążce - w celu szybkiego dostępu. WSTĄŻKA składa się z kilku KART - zależnie od ustawień danego obszaru roboczego Narzędzia główne, Wstaw, Opisz, Widok, Zarządzaj, Wyniki pracy. Rozwijany pasek z opisem panelu i znakiem udostępnia dodatkowe polecenia. Pierwsze kroki z AutoCAD - Rysunek 2D 21
22 Polecenia AutoCADa AutoCAD jest sterowany poleceniami, przy czym użytkownik wprowadza polecenia wpisuje w wierszu poleceń lub inaczej wprowadza - dane konieczne do wykonania polecenia. Podstawą efektywnej produkcji rysunków programem AutoCAD jest wydawanie poleceń i adekwatne reagowanie na opcje / pytania programu. AutoCAD zawiera następujące grupy poleceń: polecenia konfigurujące, np. tworzenie i zarządzanie warstwami, stylami, układami współrzędnych, widokami, ustawienia programu; polecenia widoku, np. zmiana powiększenia, obserwacja innego fragmentu, inny punkt obserwacji w przestrzeni; polecenia rysowania, np. obiekty podstawowe i złożone, teksty, wymiary; polecenia edycji (np. modyfikacji, usuwania, kopiowania itp) obiektów; polecenia informacyjne, np. odległość, pole, parametry fizyczne. Pierwsze kroki z AutoCAD - Rysunek 2D 22
23 Lektura pomocnicza do nauki AutoCAD AutoCAD 2014 PL. Pierwsze kroki Andrzej Pikoń Wydawnictwo Helion AutoCAD 2015 /LT 2015 / 360 (WS+). Kurs projektowania parametrycznego i nieparametrycznego 2D i 3D Andrzej Jaskulski Wydawnictwo Naukowe PWN Pierwsze kroki z AutoCAD - Rysunek 2D 23
24 Modelowanie 3D w programie AutoCAD Zbigniew Krzysiak Wydawnictwo NiT CAD AutoCAD 2D Wiesław Ferens, Janusz Wach Ofic. Politechniki Wrocławskiej Pierwsze kroki z AutoCAD - Rysunek 2D 24
25 Narzędzia wizualizacji AutoCAD 2013 PL Ryszard Szczerbanowski Łódź W internecie jest dostępnych bardzo dużo tutoriali (w jęz. polskim, angielskim) oraz filmików demonstrujących poszczególne operacje, polecenia AutoCAD. Pierwsze kroki z AutoCAD - Rysunek 2D 25
26 Resume Aaaby sprawnie posługiwać się AutoCADem należy poznać jakie ustawienia konfiguracyjne są możliwe jakie polecenia są dostępne poznać różne możliwości realizacji tych samych poleceń poznać różne opcje dla poszczególnych poleceń Znajomość różnych opcji i poleceń daje możliwość wyboru najszybszej i najbardziej efektywnej metody działania. Tak często jak jest to potrzebne, należy korzystać z pomocy HELP - Autodesk Exchange Pierwsze kroki z AutoCAD - Rysunek 2D 26
