EPSTAL stal zbrojeniowa o wysokiej ciągliwości. mgr inż. Magdalena Piotrowska mgr inż. Hanna Popko Centrum Promocji Jakości Stali
|
|
- Marek Adamski
- 8 lat temu
- Przeglądów:
Transkrypt
1 EPSTAL stal zbrojeniowa o wysokiej ciągliwości mgr inż. Magdalena Piotrowska mgr inż. Hanna Popko Centrum Promocji Jakości Stali

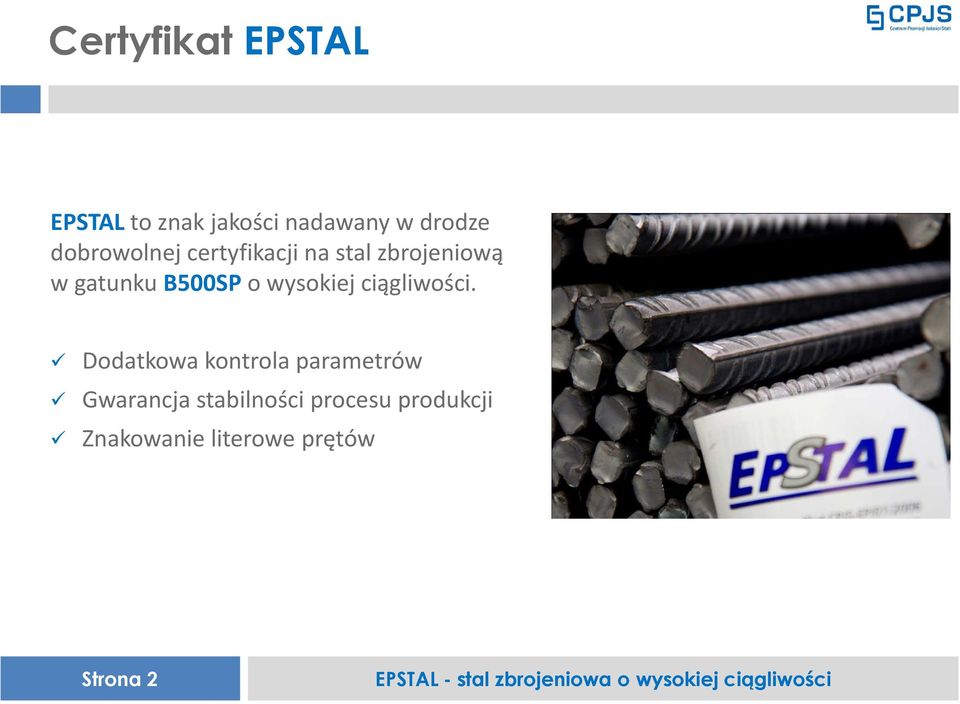

2 Certyfikat EPSTAL EPSTALto znak jakości nadawany w drodze dobrowolnej certyfikacji na stal zbrojeniową w gatunku B500SP o wysokiej ciągliwości. Dodatkowa kontrola parametrów Gwarancja stabilności procesu produkcji Znakowanie literowe prętów Strona 2

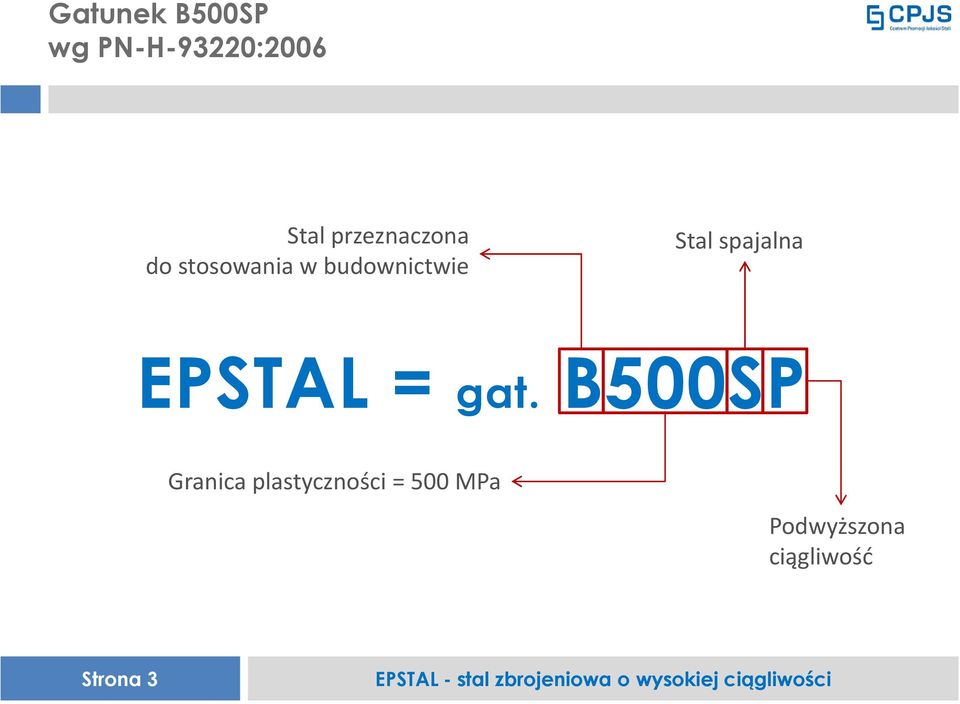

3 Gatunek B500SP wg PN-H-93220:2006 Stal przeznaczona do stosowania w budownictwie Stal spajalna EPSTAL = gat. B500SP Granica plastyczności = 500 MPa Podwyższona ciągliwość Strona 3

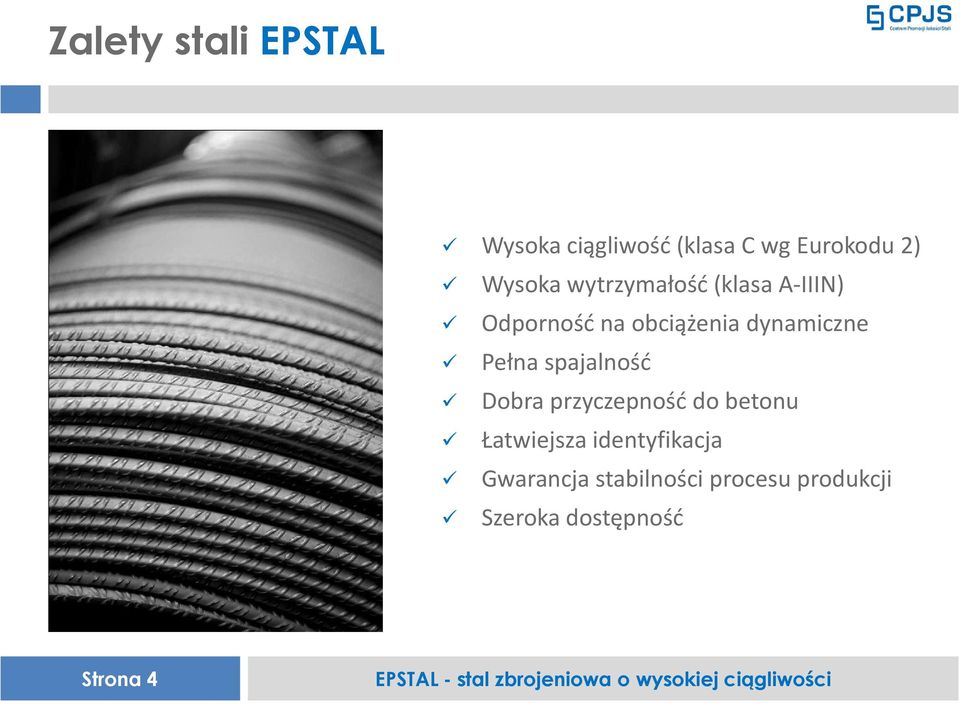

4 Zalety stali EPSTAL Wysoka ciągliwość (klasa C wg Eurokodu 2) Wysoka wytrzymałość (klasa A-IIIN) Odporność na obciążenia dynamiczne Pełna spajalność Dobra przyczepność do betonu Łatwiejsza identyfikacja Gwarancja stabilności procesu produkcji Szeroka dostępność Strona 4
5 Definicja ciągliwości Ciągliwość stali To jej zdolność do uzyskiwania dużych odkształceń przy bardzo niewielkim wzroście naprężeń po przekroczeniu granicy plastyczności. Strona 5
6 Badanie porównawcze ABC Strona 6
7 Parametry ciągliwości f tk /f yk stosunek charakterystycznej wytrzymałości stali na rozciąganie (f tk ) do charakterystycznej granicy plastyczności (f yk ) Ɛ uk wydłużenie procentowe przy maksymalnej sile [%] Strona 7

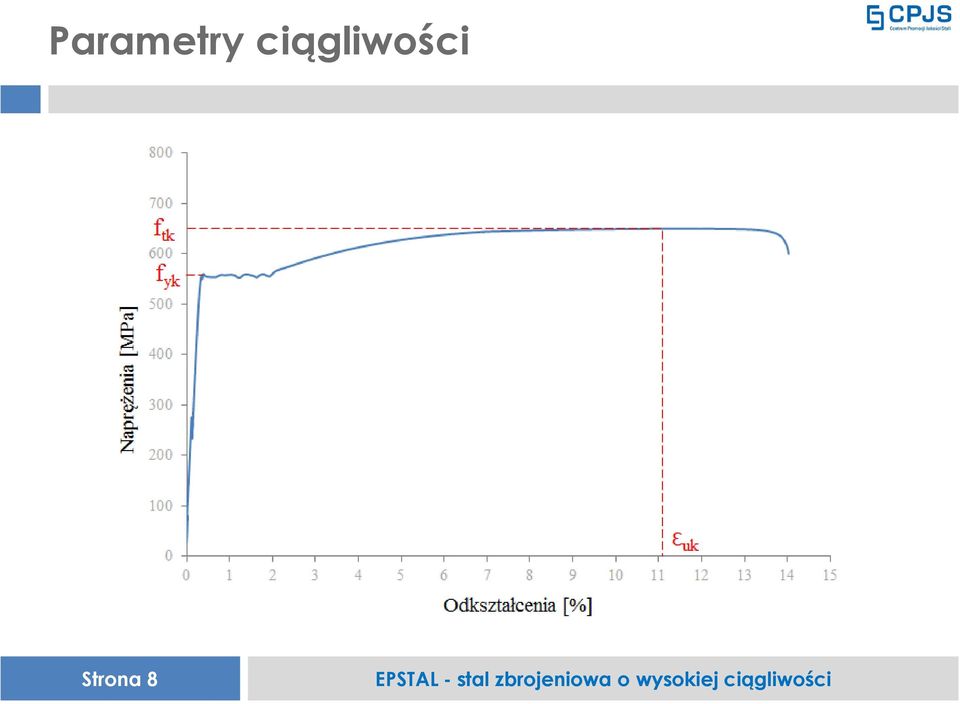

8 Parametry ciągliwości Strona 8
9 Wykres σ-ε (naprężenie-odkształcenie) Wykres dla stali o wysokiej ciągliwości (klasa C) σ [MPa] ,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0 13,0 14,0 15,0 16,0 SI-1 SI-2 SI-3 SI-4 SI-5 SI-6 ε [%] Strona 9
10 Wykres σ-ε (naprężenie-odkształcenie) Wykres dla stali o niskiej ciągliwości (klasa A) 700 σ [MPa] ,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0 13,0 14,0 15,0 16,0 ε [%] SII-1 SII-2 SII-3 SII-4 SII-5 SII-6 Strona 10
11 Klasyfikacja stali zbrojeniowej Według Eurokodu 2 Klasa stali f yk (R e ) f tk /f yk (R m /R e ) ε uk (A gt ) A B [MPa] 1,05 1,08 2,5 5,0 C 1,15 1,35 7,5 Klasa A stal o niskiej ciągliwości Klasa B stal o średniej ciągliwości Klasa C stal o wysokiej ciągliwości Strona 11
12 Klasyfikacja stali zbrojeniowej Wg PN-B-03264:2002 Klasa stali Gatunek Spajalność f yk [MPa] f tk [MPa] A-0 St0S-b spajalna A-I St3SX-b spajalna A-II 18G2-b spajalna A-III 34GS trudno spajalna A-IIIN RB500W spajalna Strona 12
13 Klasyfikacja stali zbrojeniowej Wg PN-B-03264:2002 Klasa stali Gatunek Spajalność f yk [MPa] f tk [MPa] A-0 St0S-b spajalna 220! 300 A-I St3SX-b spajalna 240! 320! A-II 18G2-b spajalna 355! 480 A-III 34GS trudno spajalna! A-IIIN RB500W spajalna B500SP spajalna Strona 13
14 Własności wytrzymałościowo-odkształceniowe stali zbrojeniowej EPSTAL PN-H-93220:2006 Parametr Opis Wartość R e Charakterystyczna granica plastyczności (f yk ) 500 [MPa] R m /R e Stosunek charakterystycznej wytrzymałości na rozciąganie do granicyplastyczności (f tk /f yk ) 1,15 1,35 [-] A gt Wydłużenie pod największym obciążeniem (ε uk ) 8 [%] Klasa A-IIIN wg PN-B-03264:2002 Klasa C wg Eurokodu 2 (wysoka ciągliwość) f tk /f yk : 1,15 1,35 ε uk 7,5% Strona 14
15 Własności wytrzymałościowo-odkształceniowe stali zbrojeniowej definicje normowe Normy budowlane Eurokod 2 Normy hutnicze PN-H-93220:2006 f yk, f 0,2k f tk ε uk R e R m A gt Właściwości danego pręta stosowanego w konstrukcji Wartości określane na podstawie długoterminowej kontroli produkcji Strona 15
16 Długoterminowy poziom jakości dla stali EPSTAL Według PN-H-93220:2006 W celu określenia długoterminowego poziomu jakości należy zebrać wyniki badań dla R e, A gt, R m /R e z ostatnich sześciu miesięcylub około 200 wyników i opracować je statystycznie. m ks C v m+ ks C v m wartość średnia s odchylenie standardowe k współczynnik zależny od ilości wyników C v wartość charakterystyczna Strona 16

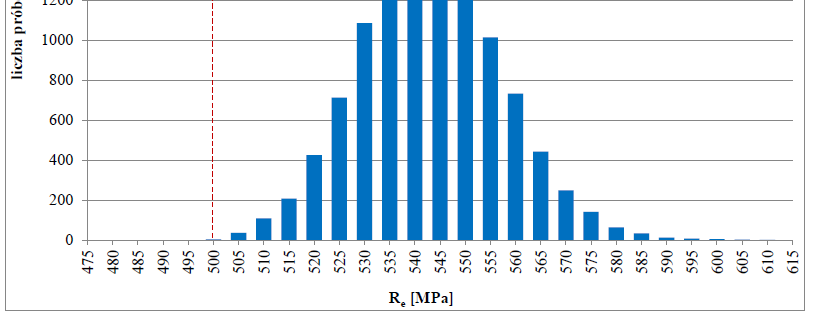

17 Rozkład własności stali EPSTAL Granica plastyczności - R e Strona 17
18 Rozkład własności stali EPSTAL Wytrzymałość na rozciąganie - R m Strona 18
19 Rozkład własności stali EPSTAL Wydłużenie pod największym obciążeniem - A gt Strona 19
20 Wykres naprężenie-odkształcenie dla jednej próbki EPSTAL Strona 20
21 Wykres naprężenie-odkształcenie dla 15 próbek EPSTAL 8% 500 MPa Strona 21
22 Odporność stali EPSTAL na obciążenia dynamiczne (1) Badanie cykliczne Naprzemienne ściskanie i rozciąganie próbki Częstotliwość: 0,5 3,0 Hz Minimalna liczba cykli obciążeń: 3 Strona 22
23 Odporność stali EPSTAL na obciążenia dynamiczne (2) Badanie zmęczeniowe Rozciąganie próbki ze zmienną siłą osiową Maksymalne naprężenie: σ max = 300 MPa Amplituda: 150 MPa Częstotliwość maksymalna: 200 Hz Minimalna liczba cykli obciążeń: Strona 23
24 Spajalność stali EPSTAL O spajalności stali decyduje jej skład chemiczny Spajalnośćstali m.in. wg normy PN-B-03264:2002 jest określana na podstawie: Równoważnika węgla C eq (warunek to C eq 0,50%) C eq = C + Mn/6 + (Cr + Mo + V)/5 + (Ni + Cu)/15 Zawartości niektórych pierwiastków (C, S, P, N, Cu) Stal B500SP (EPSTAL): C eq 0,50% Strona 24
25 Identyfikowalność stali EPSTAL Poprzez napis EPSTAL Nawalcowany na każdym pręcie Poprzez pogrubienie żeber Wg PN-EN Strona 25
26 Opinia ITB nt. stali EPSTAL Pozytywna opinia Instytutu Techniki Budowlanej na temat stali EPSTAL: Usytuowanie napisu EPSTAL na pręcie i jego geometria nie wpływają na pracę zakotwienia pręta w betonie pod obciążeniem obliczeniowym. Zasady projektowania, wykonywania i konstruowania zbrojenia z prętów z napisem EPSTAL są takie same jak dla prętów klasy A-IIIN wg PN-B-03264:2002. Pręty z napisem EPSTAL mogą zastępować pręty ze stali RB500W oraz BSt500S. Strona 26
27 Opinia IBDiM nt. stali EPSTAL Pozytywna opinia Instytutu Badawczego Dróg i Mostów na temat stali B500SP: Stal zbrojeniowa gatunku B500SP jest przeznaczona do zbrojenia konstrukcji żelbetowych według zasad określonych w PN-91/S10042 dla stali A-IIIN. Stal zbrojeniowa gatunku B500SP jest zaliczana do stali tzw. klasy 500 i posiada parametry wytrzymałościowe takie same jak najbardziej popularne na rynku gatunki BSt500S czy RB500W, jednocześnie przewyższa je pod względem wydłużalności. Strona 27
28 Badanie zachowania się płyty żelbetowej w sytuacji awaryjnej wywołanej usunięciem podpory Politechnika Śląska Katedra Konstrukcji Budowlanych Wykonawcy badania: Dr inż. Barbara Wieczorek Dr inż. Mirosław Wieczorek Prof. dr hab. inż. Włodzimierz Starosolski Strona 28
29 Ustroje płytowo-słupowe a obciążenia wyjątkowe 1 USA, USA, %26+Failures+During+Construction 3 2 USA, Failures+During+Construction Strona 29 Iran, lding+bombing&newwindow=1&tbm=isch&tbo=u&source=univ &sa=x&ei=wrmlupnektl5yao20yhadq&ved=0cegqsaq&biw= 1920&bih=973
30 Katastrofa postępująca KATASTROFA POSTĘPUJĄCA to zjawisko zainicjowane przez lokalne zniszczenie jednego elementu nośnego (najczęściej słupa) w sytuacji pojawienia się obciążeń wyjątkowych, np. wybuchu gazu w budynku, uderzeń pojazdów, błędów ludzkich, prowadzące do zawalenia obiektu lub zniszczeń nieproporcjonalnych w stosunku do przyczyny. Strona 30
31 Katastrofa postępująca Strona 31
32 Cel badań Zaobserwowanie zachowania się krawędziowego fragmentu ustroju płytowo-słupowego obciążonego równomiernie w stanie awaryjnym, który wywołany został usunięciem podpory krawędziowej. Określenie, jaki wpływ na zniszczenie tego ustroju ma ilość oraz ciągliwość zastosowanej stali zbrojeniowej. Stwierdzenie, jaki mechanizm zniszczenia wystąpi po usunięciu podpory. 1-przeguby plastyczne na górnej powierzchni płyty, 2-przeguby plastyczne na dolnej powierzchni płyty, 3-wychodnia przebicia, 4- strefy narażone na zmiażdżenie betonu. Strona 32
33 Model badawczy Model badawczy: żelbetowa płyta o wymiarach 9,3 9,3 0,1 m Podparcie modelu: 16 prefabrykowanych podpór o wysokości 2,4 m Wysokość stanowiska: położenie górnej powierzchni modelu na wysokości 3,0 m Skala odwzorowania w stosunku do rzeczywistego ustroju: 1:2 Strona 33
34 Usunięcie podpory Pole badawcze nr 2 Model 2 Pole badawcze nr 1 Model 1 Strona 34
35 System obciążania A Obciążenie grawitacyjne B, C, D Obciążenie hydrauliczne Strona 35
36 System obciążania A obciążenie grawitacyjne P1 A Obciążenie grawitacyjne zrealizowane w postaci obciążników betonowych owartości 200 kg każdy, które podwieszono w 115 punktach. Przybliżona wartość obciążenia równomiernie rozłożonego to 3,49 kn/m 2. Zastosowana wartość obciążenia: 115 szt. 200 kg = 23,0 T Strona 36
37 System obciążania A obciążenie grawitacyjne P1 Strona 37
38 System obciążania B obciążenie hydrauliczne P2 B Obciążenie hydrauliczne składało się z zestawu 12 siłowników hydraulicznych, które rozmieszczono równomiernie na obwodzie zewnętrznym badanego pola. Przybliżona wartość obciążenia równomiernie rozłożonego to 61,0 kn/m 2. Zastosowana wartość obciążenia: 12 szt. 900 kg = 10,8 T Strona 38
39 System obciążania B obciążenie hydrauliczne P2 Strona 39
40 System obciążania C obciążenie hydrauliczne P3 C Obciążenie hydrauliczne składało się z zestawu 27 siłowników hydraulicznych, które rozmieszczono równomiernie w części wewnętrznejbadanego pola. Przybliżona wartość obciążenia równomiernie rozłożonego to 61,0 kn/m 2. Obciążenie wewnętrzne P3 było zawsze 2 razy większe od obciążenia zewnętrznego P2. Zastosowana wartość obciążenia: 28 szt kg = 50,4 T Strona 40
41 System obciążania C obciążenie hydrauliczne P3 Strona 41
42 System obciążania D obciążenie hydrauliczne P4 składało się z jednego siłownika długiego wysuwu, usytuowanego w punkcie planowanej utraty podparcia. Zastosowana wartość obciążenia: 1 szt kg = 4,0 T D Obciążenie hydrauliczne Strona 42
43 System obciążania Strona 43
44 Model badawczy Parametry stali i betonu Klasa stali Średnica pręta Moduł sprężystości E Granica plastyczności f yk Wytrzymałość na rozciąganie f tk Całkowite wydłużenie przy maksymalnej sile ε uk [mm] [GPa] [MPa] [MPa] [%] C (EPSTAL) 8 191, ,8 604,4 14,91 C (EPSTAL) , ,1 625,8 13,8 C (EPSTAL) , ,2 714,2 11,8 Planowana klasa betonu Moduł sprężystości E cm Wytrzymałość na ściskanie f c,core Wytrzymałość na ściskanie f c,cube Wytrzymałość na rozciąganie f ctm [MPa] [MPa] [MPa] [MPa] C 35/ ,3 79,6 3,98 C 35/ ,5 69,8 3,82 Strona 44
45 Model badawczy Zbrojenie górne płyty Stal EPSTAL średni rozstaw w paśmie podporowym: 100 mm średni rozstaw w paśmie między podporowym: 250 mm średnica zbrojenia głównego: 8i 10 mm długość prętów zbrojenia głównego nad podporami wewnętrznymi: 2,0 m długość prętów zbrojenia głównego nad skrajnymi i narożnymi : 1,13 m Strona 45
46 Model badawczy Zbrojenie dolne płyty Stal EPSTAL rozstaw w paśmie podporowym: 100 mm rozstaw w paśmie między podporowym: 250 mm średnica zbrojenia głównego: 8 mm długość prętów zbrojenia głównego: 9,24 m średnica dodatkowego zbrojenia w strefie narożnej modelu: 8 mm średnica zbrojenia wieńcowego przeciw katastrofie postępującej (wg EC2): Pole badawcze nr 1: 2Ø8 mm Pole badawcze nr 2: 2Ø16 mm Strona 46
47 Przebieg badań Badanie zasadnicze Zerowanie siłomierzy i czujników indukcyjnych, podwieszenie obciążenia grawitacyjnego. Wstępne obciążanie hydrauliczne modelu do poziomu 2 kn. Opuszczanie krawędzi i zwiększanie obciążenia hydraulicznego do chwili zniszczenia. Strona 47
48 Przebieg badań Badanie zasadnicze Strona 48
49 Przebieg badań Usuwanie podpory Strona 49
50 Przebieg badań Opuszczanie punktu podparcia Strona 50
51 Wyniki badania Odkształcenia górnych powierzchni Wykresy odkształceń górnych powierzchni modeli w chwili zniszczenia Model 1 Siła 9,16 kn Model 2 Siła 13,32 kn Strona 51
52 Wyniki badania Pomiar przemieszczeń Strona 52
53 Wyniki badania Pomiar przemieszczeń Strona 53
54 Wyniki badania Pomiar przemieszczeń Strona 54
55 Wyniki badania Uplastycznienie zbrojenia Model 1 Strona 55
56 Wyniki badania Uplastycznienie zbrojenia Model 2 Strona 56
57 Zniszczenie modeli Strona 57
58 Zniszczenie modeli Strona 58
59 Zniszczenie modeli Strona 59
60 Zniszczenie modeli Zniszczenie przez przebicie Strona 60
61 Zniszczenie modeli Zniszczenie przez przebicie Strona 61
62 Zniszczenie modeli Strona 62
63 Strona 63
64 Podsumowanie Zestawienie obciążeń Rodzaj obciążenia Wartość całkowitego, charakterystycznego obciążenia projektowanego(ciężar własny płyty, ciężar posadzki, obciążenie użytkowe). Wartość całkowitegoobciążenia obliczeniowego, które powinno spowodować giętnezniszczenie modelu [model obliczeniowy bez podpory]. Wartość całkowitegoobciążenia obliczeniowego, które powinno spowodować giętnezniszczenie modelu [model obliczeniowy z podporą]. Wartość obciążenia pola, przy którym nastąpił początek uplastycznienie stali zbrojeniowej pomiar z tensometrów. Wartość obciążenia pola przy, którym nastąpiło zniszczenie modelu w czasie badań. Model 1 Model 2 [kn/m 2 ] 6,0 6,0 8,64 9,32 14,2 14,4 + 36% + 60% 8,2 9,63 x 3,1 + 40% x 4,4 18,7 26,2 Strona 64
65 Podsumowanie Wnioski Otrzymany obraz zarysowań oraz widoczna ich rozwartość wskazują na znaczne uplastycznienie zbrojenia i wpływ parametru ciągliwości stali na możliwość powstania znacznej lokalnej redystrybucji sił. Zastosowanie cztery razy większego pola przekroju dodatkowego dolnego zbrojenia wieńcowego pozwoliło uzyskać 40 procentowy przyrost nośności. Pod obciążeniami, przy których nastąpiło zniszczenie modeli ugięcia ekstremalne modeli wyniosły: dla Modelu mm, co stanowiło 1/15 sześciometrowej rozpiętości między podporami; dla Modelu mm, co stanowiło 1/14 rozpiętości między podporami. Uplastycznienie stali rozpoczęło się odpowiednio przy obciążeniu 8,2 kn/m 2 (Model 1) i 9,63 kn/m 2 (Model 2), co stanowiło odpowiednio 136%oraz 160%obciążenia charakterystycznego, na które projektowane były modele. Strona 65
66 Podsumowanie Wnioski W momencie zniszczenia uzyskano następujące obciążenia: 18,7 kn/m 2 (Model 1) i 26,2 kn/m 2 (Model2), costanowiło odpowiednio3,1oraz4,4razy większąwartośćobciążenia charakterystycznego niż wartość na którą projektowane były modele. Uzyskanie przewyższenia nośności w stanie awaryjnym nad ekstremalnym obliczeniowym obciążeniem było możliwe dzięki zastosowaniu stali zbrojeniowej EPSTAL, która charakteryzuje się bardzo dużą ciągliwością. Stąd płynie wniosek o konieczności stosowania stali o bardzo dużej ciągliwości we wszystkich konstrukcjach, w których chcemy ograniczyć rozwój katastrofy postępującej. Strona 66
67 Publikacje CPJS Strona 67
68 Strona internetowa Strona 68
69 Badanie zginania Politechnika Śląska Katedra Konstrukcji Budowlanych Wykonawcy badania: Prof. dr hab. inż. Włodzimierz Starosolski Dr inż. Radosław Jasiński Dr inż. Adam Piekarczyk Strona 1
70 Cel badania Określenie różnic w zachowaniu się dwuprzęsłowych belek żelbetowych w zależności od ciągliwości zastosowanej stali zbrojeniowej klasy A lub C (wg Eurokodu 2).
71 Modele badawcze Zestaw 1: BI belki BI-1 i BI-2 Zestaw 2: BII belki BII-1 i BII-2 Strona 3
72 Stal zbrojeniowa Zestaw BI stal SI Gorącowalcowana Wysoka ciągliwość Klasa C wg Eurokodu2 Gatunek B500SP - EPSTAL Zestaw BII stal SII Zimnowalcowana Niska ciągliwość Klasa A wg Eurokodu2 Strona 4
73 Zbrojenie belek Strona 5
74 Wykres σ-ε (naprężenie-odkształcenie) Stal o wysokiej ciągliwości (EPSTAL) σ [MPa] ,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0 13,0 14,0 15,0 16,0 SI-1 SI-2 SI-3 SI-4 SI-5 SI-6 ε [%] Strona 6
75 Wykres σ-ε (naprężenie-odkształcenie) Stal o niskiej ciągliwości (klasa A) 700 σ [MPa] ,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0 13,0 14,0 15,0 16,0 ε [%] SII-1 SII-2 SII-3 SII-4 SII-5 SII-6 Strona 7
76 Stanowisko badawcze Strona 8
77 Stanowisko badawcze Strona 9
78 Strona 10
79 Schemat zniszczenia Model zbrojony stalą klasy A (o niskiej ciągliwości) BII-2 Gwałtowne zniszczenie nad podporą Obciążenie niszczące: 158,7 kn Ugięcie w środku rozpiętości przęsła: 19,1 mm Strona 11
80 Schemat zniszczenia Model zbrojony stalą EPSTAL klasy C (o wysokiej ciągliwości) BI-1 Przeguby plastyczne Obciążenie niszczące: 156,9 kn Ugięcie w środku rozpiętości przęsła: 53,0 mm Strona 12
81 Schemat zniszczenia Belka BI zbrojona stalą EPSTAL (klasa C) Belka BII zbrojona stalą klasy A Strona 13
82 Ugięcia Przemieszczenie [mm] Odkształcona belki BI-1-50 F=139,428 kn F=160,955 kn -60 F=161,058 kn F=155,896 kn-zniszczenie F=139,428 kn - geodezyjnie -70 0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 Rzędna [m] Strona 14
83 Ugięcia 0 Odkształcona belki BII-2 Przemieszczenie [mm] F=138,804 kn F=150,958 kn -60 F=155,111 kn F=158,714 kn-zniszczenie F=150,958 kn - geodezyjnie -70 0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 Rzędna [m] Strona 15
84 Podsumowanie Belki zbrojone stalą o wysokiej ciągliwości traciły nośność w sposób łagodny, który objawiał się powstaniem przegubów plastycznych nad podporą środkową oraz w przęsłach.
85 Podsumowanie Belki zbrojone stalą o niskiej ciągliwości traciły nośność w sposób gwałtowny przez zerwanie zbrojenia nad podporą środkową, bez uprzedniego powstania przegubów plastycznych.
86 Podsumowanie Charakter zniszczenia obu modeli potwierdził założenie, iż zastosowanie stali o wysokiej ciągliwości w znaczny sposób wpływa na bezpieczeństwo konstrukcji.
87 Badania żelbetowych ustrojów płytowo-słupowych w stadium awaryjnym Politechnika Śląska Katedra Konstrukcji Budowlanych Wykonawcy badania: Prof. dr hab. inż. Włodzimierz STAROSOLSKI Dr inż. Radosław JASIŃSKI Mgr inż. Radosław KUPCZYK Mgr inż. Mirosław WIECZOREK Strona 19
88 Cel badania 1. Wykazanie, że zastosowanie w ustroju płytowosłupowym dolnego zbrojenia poprowadzonego w sposób ciągły nad słupem może zwiększyć bezpieczeństwo konstrukcji w stanie awaryjnym. 2. Rozpoznanie wpływu, jaki na zachowanie się konstrukcji ma ciągliwość stali zbrojeniowej, z której wykonane zostanie takie zbrojenie. Strona 20
89 Cel badania Strefa podporowa: brak zbrojenia dolnego nad słupem Strona 21
90 Cel badania Strefa podporowa: obecność zbrojenia dolnego nad słupem Strona 22
91 Modele badawcze Uchwyty kotwiące zbrojenie dolne F Elementy stanowiska Widok z góry Widok z boku Strona 23
92 Zbrojenie modeli φ16 - EPSTAL φ12 - EPSTAL PI/16-1 Zbrojenie dolne płyty PI φ 16 - EPSTAL φ 12 - EPSTAL φ 16 - EPSTAL A = 2,01 cm 2 Strona 24
93 Zbrojenie modeli 2 x 2 φ12 klasa A φ12 klasa A PII/12-1 Zbrojenie dolne płyty PII 2 x 2 φ12 klasa A φ 12 klasa A 2 φ 12 Klasa A A=2,26 cm 2 φ 16 - EPSTAL A = 2,01 cm 2 Strona 25
94 Zbrojenie modeli φ 16 EPSTAL PI/16-1 PII/12-1 Zbrojenie górne obu płyt Strona 26
95 Stanowisko badawcze Uchwyty kotwiące zbrojenie F Strona 27
96 Badania materiałowe [MPa] Stal klasy A EPSTAL ,0 2,0 4,0 6,0 8,0 10,0 [%] 12,0 EPSTAL Stal klasy A A gt = 7,54 %, R eh = 536 MPa, R m / R eh = 1,22 klasa C A gt = 3,01 %, R p0,2 = 499 MPa, R m / R p0,2 = 1,07 klasa A Strona 28
97 Przebieg badań Obciążenie - F Faza I Faza II F max F max,s PrzebicieF p Czas - t Strona 29
98 Wyniki badania Przebicie Faza II Obciążenie F [kn] Przemieszczenie słupa u sg [mm] Strona 30
99 Wyniki badania stal klasy A (model PII) F max,s = 386 kn Obciążenie F [kn] F max = 88 kn Pierwszy trzask Odkręcenie śrub Kolejne dwa trzaski Czwarty trzask Przemieszczenie słupa u sg [mm] Strona 31
100 Wyniki badania stal klasy C (model PI) F max,s = 444,6 kn F max = 442,2 kn Obciążenie F [kn] Odcięcie prętów zbrojenia górnego Zerwanie 1. pręta 100 Zerwanie 2. pręta Przemieszczenie słupa u sg [mm] Strona 32
101 Strona 33
102 Podsumowanie Po zniszczeniu przez przebicie strefa podporowa była zdolna do przeniesienia siły: F max,s =386 kn w przypadku zastosowania stali o małej ciągliwości klasy A F max,s =444,6kN w przypadku zastosowania stali o wysokiej ciągliwości klasy C -EPSTAL Strona 34
103 Podsumowanie Odnosząc te siły do dodatkowego obciążenia stropu o siatce słupów 6x6 m strefa podporowa po przebiciu była zdolna do przeniesienia obciążenia: q=5,7 kn/m 2 w przypadku zastosowania stali o małej ciągliwości klasy A q=7,3 kn/m 2 w przypadku zastosowania stali o wysokiej ciągliwości klasy C -EPSTAL Strona 35
104 Wnioski 1. Zbrojenie dolne poprowadzone w sposób ciągły nad słupem ma za zadanie powstrzymanie rozwoju katastrofy w przypadku zniszczenia strefy podporowej przez przebicie, w szczególności wtedy, gdy nośność tej strefy okazuje się niższa niż działające na nią obciążenie. 2. W modelu, w którym zastosowano stal o wysokiej ciągliwości EPSTAL, nawet po zerwaniu dwóch prętów zbrojenia dolnego i całkowitym odcięciu prętów zbrojenia górnego, utrzymano jeszcze siłę stanowiącą 40% nośności pozostałego, krzyżującego się nad słupem zbrojenia. 3. Badania potwierdziły konieczność stosowania na zbrojenie dolne nad-podporowe stali o możliwie wysokiej ciągliwości. Strona 36
105 Dokumenty kontroli dla stali zbrojeniowej przypadki i schematy ich fałszowania Strona 1 CPJS - Centrum Promocji Jakości Stali
106 Wprowadzenie do obrotu wyrobów budowlanych Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych Wyrób budowlany może być wprowadzony do obrotu, jeżeli nadaje się do stosowania przy wykonywaniu robót budowlanych, w zakresie odpowiadającym jego właściwościom użytkowym i przeznaczeniu, to jest ma właściwości użytkowe umożliwiające prawidłowo zaprojektowanym i wykonanym obiektom budowlanym, w których ma być zastosowany w sposób trwały, spełnienie wymagań podstawowych. Strona 2 CPJS - Centrum Promocji Jakości Stali
107 Wprowadzenie do obrotu wyrobów budowlanych Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych Wyrób budowlany nadaje się do stosowania przy wykonywaniu robót budowlanych, jeżeli jest: 1. oznakowany CE, co oznacza, że dokonano oceny jego zgodności z normą zharmonizowaną albo europejską aprobatą techniczną bądź krajową specyfikacją techniczną państwa członkowskiego Unii Europejskiej lub Europejskiego Obszaru Gospodarczego, uznaną przez Komisję Europejską za zgodną z wymaganiami podstawowymi, albo 2. umieszczony w określonym przez Komisję Europejską wykazie wyrobów mających niewielkie znaczenie dla zdrowia i bezpieczeństwa, dla których producent wydał deklarację zgodności z uznanymi regułami sztuki budowlanej, albo 3. Oznakowany [ ] znakiem budowlanym, którego wzór określa załącznik nr 1 do niniejszej ustawy. Strona 3 CPJS - Centrum Promocji Jakości Stali
108 Wprowadzenie do obrotu wyrobów budowlanych Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych Oznakowanie wyrobu budowlanego znakiem budowlanym jest dopuszczalne [ ], jeżeli producent, mający siedzibę na terytorium Rzeczypospolitej Polskiej, dokonał oceny zgodności i wydał, na swoją wyłączną odpowiedzialność, krajową deklarację zgodności z Polską Normą wyrobu albo aprobatą techniczną. Ocena zgodności obejmuje właściwości użytkowe wyrobu budowlanego, odpowiednio do jego przeznaczenia, mające wpływ na spełnienie przez obiekt budowlany wymagań podstawowych. Strona 4 CPJS - Centrum Promocji Jakości Stali
109 Wprowadzenie do obrotu wyrobów budowlanych Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych Aprobaty technicznej udziela się dla wyrobu budowlanego, dla którego nie ustanowiono Polskiej Normy wyrobu, albo wyrobu budowlanego, którego właściwości użytkowe, odnoszące się do wymagań podstawowych, różnią się istotnie od właściwości określonej w Polskiej Normie wyrobu, objętego: 1. mandatem udzielonym przez Komisję Europejską na opracowanie norm zharmonizowanych lub wytycznych do europejskich aprobat technicznych (Mandat M115 dla stali zbrojeniowej); 2. wykazem, o którym mowa w ust. 7. Strona 5 CPJS - Centrum Promocji Jakości Stali
110 Wprowadzenie do obrotu wyrobów budowlanych Polska Norma lub Aprobata Techniczna PKN lub jednostka upoważniona do wydawania AT Certyfikat zgodności z Polską Normą lub Aprobatą Techniczną Akredytowana jednostka certyfikująca Dokument Kontroli Wytwórca Strona 6 CPJS - Centrum Promocji Jakości Stali
111 Problem podrabiania dokumentów kontroli Stal niewiadomego pochodzenia Od 2012 roku zaobserwowano bardzo niepokojące przypadki podrabiania dokumentów kontroli dla stali zbrojeniowej dostarczanej na budowę. Problem jest bardzo poważny, ponieważ materiał dostarczony z celowo podrobionym lub niekompletnym dokumentem kontroli jest de facto niewiadomego pochodzenia i istnieje ryzyko, iż nie został certyfikowany zgodnie z Ustawą o wyrobach budowlanych, a jego parametry wytrzymałościowe oraz skład chemiczny nie zostały potwierdzone w żadnych badaniach. Strona 7 CPJS - Centrum Promocji Jakości Stali
112 Problem podrabiania dokumentów kontroli Zagrożenie dla bezpieczeństwa Wprowadzenie do obrotu i zastosowanie przez wykonawcę konstrukcji budowlanej stali zbrojeniowej o parametrach niezgodnych z deklarowanymi w dokumentach kontroli stwarza ogromne ryzyko dla bezpieczeństwa tych konstrukcji. Właściwości stali zbrojeniowej, w szczególności parametry wytrzymałościowe, są niezwykle istotne dla bezpieczeństwa całego ustroju żelbetowego, gdyż materiał ten w największym stopniu odpowiada za nośność elementów konstrukcji. Strona 8 CPJS - Centrum Promocji Jakości Stali
113 Problem podrabiania dokumentów kontroli Odpowiedzialność wykonawcy Zgodnie z Prawem Budowlanym wykonawca ma obowiązek sprawdzenia, czy wyrób użyty przez niego w konstrukcji został wprowadzony do obrotu zgodnie z Ustawą o wyrobach budowlanych, a więc był certyfikowany na zgodność z odpowiednią Polską Normą lub aprobatą techniczną. Strona 9 CPJS - Centrum Promocji Jakości Stali
114 Problem podrabiania dokumentów kontroli Prawo Budowlane Ustawa z dnia 7 lipca 1994 r. (Prawo Budowlane), art. 10: Wyroby wytworzone w celu zastosowania w obiekcie budowlanym w sposób trwały, o właściwościach użytkowych, umożliwiających prawidłowo zaprojektowanym i wykonanym obiektom budowlanym spełnienie wymagań podstawowych [ ] można stosować przy wykonywaniu robót budowlanych wyłącznie, jeżeli wyroby te zostały wprowadzone do obrotu zgodnie z przepisami odrębnymi. Strona 10 CPJS - Centrum Promocji Jakości Stali
115 Problem podrabiania dokumentów kontroli Prawo Budowlane Art. 93, ust. 1a: Kto [ ]przy wykonywaniu robót budowlanych stosuje wyroby, naruszając przepis art. 10 [ ] podlega karze grzywny. Strona 11 CPJS - Centrum Promocji Jakości Stali
116 Rodzaje dokumentów kontroli wg normy PN-EN 10204: Dokumenty kontroli oparte na kontroli wewnętrznej*: Deklaracja zgodności z zamówieniem rodzaj 2.1. Dokument, w którym wytwórca stwierdza, że dostarczone wyroby są zgodne z wymaganiami podanymi w zamówieniu, bez podawania wyników badań. Atest rodzaj 2.2. Dokument, w którym wytwórca stwierdza, że dostarczone wyroby są zgodne z wymaganiami podanymi w zamówieniu i przedstawia wyniki badań uzyskanych podczas kontroli wewnętrznej wyrobów. * Kontrola wewnętrzna kontrola przeprowadzona przez wytwórcę według własnych procedur w celu oceny, czy wyroby określone tą samą specyfikacją wyrobu i wykonane według tego samego procesu wytwarzania spełniają wymagania podane w zamówieniu. Wyroby poddane kontroli niekoniecznie pobiera się z partii stanowiącej dostawę. Strona 12 CPJS - Centrum Promocji Jakości Stali
117 Rodzaje dokumentów kontroli wg normy PN-EN 10204: Dokumenty kontroli oparte na kontroli odbiorczej**: Świadectwo odbioru 3.1 rodzaj 3.1. Dokument wystawiony przez wytwórcę, w którym stwierdza on, że dostarczone wyroby są zgodne z wymaganiami podanymi przy zamówieniu i podaje wyniki badań. Partia do badań i badania, jakie należy wykonać, są określone w specyfikacji wyrobu, przepisach urzędowych i odpowiednich przepisach technicznych i/lub zamówieniu. Dokument potwierdza upoważniony przedstawiciel kontroli wytwórcy, niezależny od wydziału produkcyjnego. Świadectwo odbioru 3.2 rodzaj 3.2. Dokument sporządzony przez upoważnionego przedstawiciela kontroli wytwórcy, niezależnego od wydziału produkcyjnego i upoważnionego przedstawiciela kontroli zamawiającego lub inspektora kontroli określonego w przepisach urzędowych, w którym stwierdzają, że dostarczone wyroby są zgodne z wymaganiami podanymi w zamówieniu i podają wyniki badań. ** Kontrola odbiorcza kontrola przeprowadzona przed wysyłką, według specyfikacji wyrobu, na wyrobach mających stanowić dostawę lub na partiach wyrobów, których część ma stanowić dostawę, w celu sprawdzenia, czy te wyroby spełniają wymagania podane w zamówieniu. Strona 13 CPJS - Centrum Promocji Jakości Stali
118 Zawartość dokumentu kontroli wg normy PN-EN 10168:2006 Blok informacji A Transakcje handlowe i strony uczestniczące A01 Zakład wytwórcy A02 Rodzaj dokumentu kontroli A03 Numer dokumentu A04 Znak wytwórcy A05 Wystawiający dokument kontroli A06 Zamawiający, odbiorca A07 Numer zamówienia klienta i numer pozycji (jeśli ma zastosowanie) A08 Numer zamówienia zakładu wytwórcy A09 Numer artykułu klienta A10 A99 Informacja uzupełniające Strona 14 CPJS - Centrum Promocji Jakości Stali
119 Zawartość dokumentu kontroli wg normy PN-EN 10168:2006 Blok informacji B Opis wyrobów B01 Wyrób B02 Oznaczenie stali B03 Wymagania dodatkowe B04 Stan dostawy wyrobu B05 Kwalifikacyjna obróbka (cieplna) odcinków próbnych B06 Cechowanie wyrobu B07 Identyfikacja wyrobu B08 Liczba sztuk B09 B11 Wymiary wyrobu B12 Masa teoretyczna B13 Masa rzeczywista B14 B99 Informacje uzupełniające Strona 15 CPJS - Centrum Promocji Jakości Stali
120 Zawartość dokumentu kontroli wg normy PN-EN 10168:2006 Blok informacji C Kontrola Informacje ogólne C00 Identyfikacja odcinka próbnego C01 Położenie odcinka próbnego C02 Kierunek pobierania próbek do badań C03 Temperatura badania C04 C09 Informacje uzupełniające Próba rozciągania C10 Kształt próbki do badań C11 Wyraźna lub umowna granica plastyczności C12 Wytrzymałość na rozciąganie C13 Wydłużenie po rozerwaniu C14 C29 Informacje uzupełniające Strona 16 CPJS - Centrum Promocji Jakości Stali
121 Zawartość dokumentu kontroli wg normy PN-EN 10168:2006 Blok informacji C Kontrola Pomiar twardości C30 Metoda pomiaru C31 Wartości pojedyncze C32 Wartość średnia C33 C39 Informacje uzupełniające Próba udarności na próbce z karbem C40 Rodzaj próbki do badań C41 Szerokość próbki do badań C42 Wartości pojedyncze C43 Wartość średnia C44 C49 Informacje uzupełniające Strona 17 CPJS - Centrum Promocji Jakości Stali
122 Zawartość dokumentu kontroli wg normy PN-EN 10168:2006 Blok informacji C Kontrola Inne badania mechaniczne C50 C69 Informacje uzupełniające Skład chemiczny i proces wytwarzania stali C70 Proces wytwarzania stali C71 C92 Skład chemiczny C93 C99 Informacje uzupełniające Strona 18 CPJS - Centrum Promocji Jakości Stali
123 Zawartość dokumentu kontroli wg normy PN-EN 10168:2006 Blok informacji D Inne badania D01 Cechowanie i identyfikacja, wygląd powierzchni, kształt i wymiary D02 D50 Badania nieniszczące C51 D99 Inne badania wyrobu Strona 19 CPJS - Centrum Promocji Jakości Stali
124 Zawartość dokumentu kontroli wg normy PN-EN 10168:2006 Blok informacji Z Potwierdzenie Z01 Stwierdzenie o zgodności Z02 Data wystawienia i potwierdzenie Z03 Stempel przedstawiciela kontroli Z04 Cechowanie znakiem CE (lub innym znakiem świadczącym o dopuszczeniu) Z05 Z99 Informacje uzupełniające Strona 20 CPJS - Centrum Promocji Jakości Stali
125 Wzór świadectwa odbioru 3.1 Świadectwo odbioru 3.1 dla prętów żebrowanych gatunku B500SP. Specyfikację wyrobu określa norma PN-H-93220:2006. Strona 21 CPJS - Centrum Promocji Jakości Stali
126 Wzór świadectwa odbioru 3.1 Nazwa i adres producenta ŚWIADECTWO ODBIORU Inspection certificate Wg PN-EN Rodzaj 3.1 Nazwa i adres zamawiającego Nazwa i adres odbiorcy Miejscowość, data Numer dostawy Numer zamówienia Numer referencyjny Waga dostawy [kg] Strona 22 CPJS - Centrum Promocji Jakości Stali
127 Wzór świadectwa odbioru 3.1 Opis wyrobów: Pręty żebrowane gorącowalcowane okrągłe Przeznaczenie: Do zbrojenia betonu Gatunek stali: B500SP Numer normy lub aprobaty technicznej: PN-H-93220:2006 Numer wytopu Wymiar [mm] Długość [m] Ilość wiązek [szt.] Waga [kg] Skład chemiczny Nr wytopu C % Mn % Si % P % S % Cu % Cr % Ni % Mo % V % N % C eq % Strona 23 CPJS - Centrum Promocji Jakości Stali
128 Wzór świadectwa odbioru 3.1 Własności mechaniczne Nr wytopu Re nom MPa Rmnom MPa Rm/Re - A5 % Agt % Zginanie z odginaniem Numery norm/aprobat technicznych: Norma PN-H-93220:2006, Aprobata Techniczna nr, nr i data ważności certyfikatu zgodności Oświadczenia producenta: Wyrób jest zgodny z normami i innymi dokumentami powołanymi w treści niniejszego świadectwa odbioru/ Wyrób jest zgodny z warunkami zamówienia. Imię, nazwisko i stanowisko osoby odpowiedzialnej: Upoważniony przedstawiciel kontroli wytwórcy, niezależny od wydziału produkcyjnego. Strona 24 CPJS - Centrum Promocji Jakości Stali
129 Przykłady fałszywych dokumentów Przykład 1 Producent: CMC Zawiercie Rodzaj dokumentu: Świadectwo odbioru 3.1 W oryginalnym dokumencie, przygotowanym przez CMC Zawiercie dla stali gatunku BSt500S, podano numer wytopu oraz wyniki analizy chemicznej. Fałszywy dokument, oznaczony logo tego samego producenta, był wystawiony dla gatunku B500SP, podano w nim identyczny numer wytopu oraz zupełnie inne wyniki badań materiałowych pochodzące z innego dokumentu. Strona 25 CPJS - Centrum Promocji Jakości Stali
130 Przykłady fałszywych dokumentów Strona 26 CPJS - Centrum Promocji Jakości Stali
131 Przykłady fałszywych dokumentów Strona 27 CPJS - Centrum Promocji Jakości Stali
132 Przykłady fałszywych dokumentów Strona 28 CPJS - Centrum Promocji Jakości Stali
133 Przykłady fałszywych dokumentów Strona 29 CPJS - Centrum Promocji Jakości Stali
134 Przykłady fałszywych dokumentów Przykład 2 Producent: Celsa Huta Ostrowiec Rodzaj dokumentu: Świadectwo odbioru 3.1 Na świadectwie odbioru dla danej dostawy w miejscu na nazwę i adres zamawiającego pojawiła się pieczątka. Po sprawdzeniu przez producenta numerów wytopów oraz numeru dostawy okazało się, iż oryginalne świadectwo odbioru dla tej dostawy wystawione było na inny gatunek stali, inne wytopy, innego dnia i dla innego odbiorcy. Strona 30 CPJS - Centrum Promocji Jakości Stali
135 Przykłady fałszywych dokumentów Strona 31 CPJS - Centrum Promocji Jakości Stali
136 Przykłady fałszywych dokumentów Przykład 3 Producent: ArcelorMittal Warszawa Rodzaj dokumentu: Świadectwo odbioru 3.1 Świadectwo odbioru, wystawione rzekomo przez producenta ArcelorMittalWarszawa, dotyczyło prętów o średnicy 18 mm. Ponieważ AMW nie produkuje prętów o takim wymiarze, sprawdzono numer wytopu podany na dokumencie. Okazało się, iż oryginalne świadectwo odbioru dla tego wytopu wystawione było dla średnicy 16 mm. Strona 32 CPJS - Centrum Promocji Jakości Stali
137 Przykłady fałszywych dokumentów AUTENTYCZNY DOKUMENT Nazwa i adres nabywcy Średnica 16 mm Nr wytopu Strona 33 CPJS - Centrum Promocji Jakości Stali
138 Przykłady fałszywych dokumentów SFAŁSZOWANY DOKUMENT Średnica 18 mm Nr wytopu Strona 34 CPJS - Centrum Promocji Jakości Stali
139 Weryfikacja dokumentów kontroli Na co zwrócić uwagę przy weryfikacji dokumentów kontroli: Czy podano nazwę i adres zamawiającego. Czy podano wszystkie parametry wymagane przez dokument odniesienia dla danego wyrobu (Polską Normę lub aprobatę techniczną). Bardzo niewyraźne kopie dokumentów. Wszelkie nieprawidłowości w opisie materiału. Cena wyrobu znacznie niższa od rynkowej. Dokument kontroli należy porównać z odpowiednim dokumentem odniesienia (Polską Normą lub aprobatą techniczną). W przypadku wątpliwości zaleca się weryfikację dokumentu u producenta. Strona 35 CPJS - Centrum Promocji Jakości Stali
140 Charakterystyka znakowania stali zbrojeniowej w kontekście identyfikacji źródła pochodzenia towaru Strona 36 CPJS - Centrum Promocji Jakości Stali
141 Rozpoznanie gatunku stali poprzez wzór użebrowania Gatunek B500SP Gatunek B500SP - walcówka Dokument odniesienia: norma PN-H-93220:2006, Aprobaty Techniczne Strona 37 CPJS - Centrum Promocji Jakości Stali
142 Rozpoznanie gatunku stali poprzez wzór użebrowania Gatunek B500B Dokument odniesienia: Aprobata Techniczna ITB lub IBDiM Strona 38 CPJS - Centrum Promocji Jakości Stali
143 Rozpoznanie gatunku stali poprzez wzór użebrowania Gatunek 34GS Dokument odniesienia: norma PN-82/H Strona 39 CPJS - Centrum Promocji Jakości Stali
144 Rozpoznanie gatunku stali poprzez wzór użebrowania Gatunek RB500W Dokument odniesienia: norma PN-ISO :1998, Aprobaty Techniczne Strona 40 CPJS - Centrum Promocji Jakości Stali
145 Rozpoznanie gatunku stali poprzez wzór użebrowania Gatunek BSt500S Dokument odniesienia: norma DIN-488, Aprobaty Techniczne Strona 41 CPJS - Centrum Promocji Jakości Stali
146 Rozpoznanie gatunku stali poprzez wzór użebrowania Gatunek B500A Dokument odniesienia: norma PN-H :2008 Strona 42 CPJS - Centrum Promocji Jakości Stali
147 Znakowanie trwałe producenta wg PN-EN 10080:2007 Identyfikacja wytwórcy Każda stal zbrojeniowa powinna mieć na jednym z rzędów żeber lub wgnieceń oznakowanie identyfikujące zakład. Oznakowanie to powinno być powtarzane w odstępach nie większych niż 1,5 m. Oznakowanie powinno składać się z: a) symbolu oznaczającego początek znakowania, b) numerycznego systemu identyfikującego wytwórcę, składającego się w numeru kraju pochodzenia i numeru zakładu. Strona 43 CPJS - Centrum Promocji Jakości Stali
148 Znakowanie trwałe producenta wg PN-EN 10080:2007 Identyfikacja wytwórcy Numeryczny system identyfikujący kraj pochodzenia i zakład powinien wykorzystywać jedną z następujących metod: a) ilość normalnych żeber lub wgnieceń pomiędzy pogrubionymi żebrami lub wgnieceniami, b) ilość normalnych żeber lub wgnieceń pomiędzy opuszczonymi żebrami lub wgnieceniami, c) liczby na powierzchni pręta, d) nawalcowane lub wgniecione znaki z ilością normalnych żeber lub wgnieceń pomiędzy nimi. Strona 44 CPJS - Centrum Promocji Jakości Stali
149 Znakowanie trwałe producenta wg PN-EN 10080:2007 Celsa Huta Ostrowiec Sp. z o.o. ArcelorMittal Warszawa Sp. z o.o. CMC Zawiercie S.A. Strona 45 CPJS - Centrum Promocji Jakości Stali
150 Dodatkowe znakowanie trwałe Strona 46 CPJS - Centrum Promocji Jakości Stali
151 Strona 47 CPJS - Centrum Promocji Jakości Stali
152 Dziękujemy za uwagę!
EPSTAL stal zbrojeniowa o wysokiej ciągliwości. mgr inż. Magdalena Piotrowska Centrum Promocji Jakości Stali
EPSTAL stal zbrojeniowa o wysokiej ciągliwości mgr inż. Magdalena Piotrowska Centrum Promocji Jakości Stali Certyfikat EPSTAL EPSTAL to znak jakości nadawany w drodze dobrowolnej certyfikacji na stal zbrojeniową
Bardziej szczegółowoEPSTAL stal zbrojeniowa o wysokiej ciągliwości. Badanie ustroju płytowosłupowego w sytuacji wystąpienia katastrofy postępującej.
EPSTAL stal zbrojeniowa o wysokiej ciągliwości. Badanie ustroju płytowosłupowego w sytuacji wystąpienia katastrofy postępującej. mgr inż. Hanna Popko Centrum Promocji Jakości Stali Certyfikat EPSTAL EPSTALto
Bardziej szczegółowoEPSTAL stal zbrojeniowa o wysokiej ciągliwości. Badanie ustroju płytowosłupowego. wystąpienia katastrofy postępującej.
EPSTAL stal zbrojeniowa o wysokiej ciągliwości. Badanie ustroju płytowosłupowego w sytuacji wystąpienia katastrofy postępującej. mgr inż. Hanna Popko Centrum Promocji Jakości Stali Certyfikat EPSTAL EPSTALto
Bardziej szczegółowoEPSTAL stal zbrojeniowa o wysokiej ciągliwości. mgr inż. Magdalena Piotrowska Centrum Promocji Jakości Stali
EPSTAL stal zbrojeniowa o wysokiej ciągliwości mgr inż. Magdalena Piotrowska Centrum Promocji Jakości Stali www.cpjs.pl Certyfikat EPSTAL EPSTAL to znak jakości nadawany w drodze dobrowolnej certyfikacji
Bardziej szczegółowoEPSTAL stal zbrojeniowa o wysokiej ciągliwości. Centrum Promocji Jakości Stali
EPSTAL stal zbrojeniowa o wysokiej ciągliwości Centrum Promocji Jakości Stali Ciągliwość stali Ciągliwość stali To jej zdolność do uzyskiwania dużych odkształceń przy bardzo niewielkim wzroście naprężeń
Bardziej szczegółowoEPSTAL stal zbrojeniowa o wysokiej ciągliwości. Badanie ustroju płytowosłupowego. wystąpienia katastrofy postępującej.
EPSTAL stal zbrojeniowa o wysokiej ciągliwości. Badanie ustroju płytowosłupowego w sytuacji wystąpienia katastrofy postępującej. mgr inż. Hanna Popko Centrum Promocji Jakości Stali Certyfikat EPSTAL EPSTALto
Bardziej szczegółowoEPSTAL stal zbrojeniowa o wysokiej ciągliwości. Badanie ustroju płytowosłupowego. wystąpienia katastrofy postępującej.
EPSTAL stal zbrojeniowa o wysokiej ciągliwości. Badanie ustroju płytowosłupowego w sytuacji wystąpienia katastrofy postępującej. mgr inż. Hanna Popko Centrum Promocji Jakości Stali Ciągliwość stali Ciągliwość
Bardziej szczegółowoFAŁSZYWE ŚWIADECTWA ODBIORU DLA STALI ZBROJENIOWEJ
mgr inż. Magdalena Piotrowska Centrum Promocji Jakości Stali * 22-02-2012! Ważna informacja skierowana do osób odpowiedzialnych za wykonanie robót budowlanych oraz zastosowanie wyrobów budowlanych w obiekcie
Bardziej szczegółowoStal zbrojeniowa EPSTAL
Stal zbrojeniowa EPSTAL Właściwości stali zbrojeniowej EPSTAL wg zakładowej kontroli produkcji Wyniki badania popularności marki EPSTAL Magdalena Piotrowska Centrum Promocji Jakości Stali Generalny Partner
Bardziej szczegółowoBadanie wpływu plastyczności zbrojenia na zachowanie się dwuprzęsłowej belki żelbetowej. Opracowanie: Centrum Promocji Jakości Stali
Badanie wpływu plastyczności zbrojenia na zachowanie się dwuprzęsłowej belki żelbetowej Opracowanie: Spis treści Strona 1. Cel badania 3 2. Opis stanowiska oraz modeli do badań 3 2.1. Modele do badań 3
Bardziej szczegółowoJak projektować odpowiedzialnie? Kilka słów na temat ciągliwości stali zbrojeniowej. Opracowanie: Centrum Promocji Jakości Stali
Jak projektować odpowiedzialnie? Kilka słów na temat ciągliwości stali zbrojeniowej Opracowanie: Centrum Promocji Jakości Stali CO TO JEST CIĄGLIWOŚĆ STALI ZBROJENIOWEJ? Ciągliwość stali zbrojeniowej
Bardziej szczegółowoW jaki sposób weryfikować stal zbrojeniową oraz dokumenty kontroli odbierając stal na budowie? poradnik. Opracowanie: Centrum Promocji Jakości Stali
W jaki sposób weryfikować stal zbrojeniową oraz dokumenty kontroli odbierając stal na budowie? poradnik Opracowanie: W jaki sposób weryfikować stal zbrojeniową oraz dokumenty kontroli odbierając stal na
Bardziej szczegółowoNowe specyfikacje techniczne dla robót mostowych
Nowe specyfikacje techniczne dla robót mostowych Wykorzystanie stali zbrojeniowej o wysokiej ciągliwości mgr inż. Magdalena Piotrowska Centrum Promocji Jakości Stali Nowe dokumenty wzorcowe GDDKiA Wzorcowe
Bardziej szczegółowoKILKA SŁÓW NA TEMAT CIĄGLIWOŚCI STALI ZBROJENIOWEJ
KILKA SŁÓW NA TEMAT CIĄGLIWOŚCI STALI ZBROJENIOWEJ CZYM CHARAKTERYZUJE SIĘ MARKA EPSTAL? EPSTAL jest znakiem jakości poznaj wyjątkowe właściwości stali epstal drodze ze dobrowolnej stali nadawanym w certyfikacji
Bardziej szczegółowobiuletyn stal zbrojeniowa o podwyższonej ciągliwości ze znakiem
biuletyn stal zbrojeniowa o podwyższonej ciągliwości ze znakiem informacje wstępne Centrum Promocji Jakości Stali jest organizacją zrzeszającą krajowych producentów stali zbrojeniowej o podwyższonej ciągliwości
Bardziej szczegółowoWYMAGANIA MATERIAŁOWE DLA STALI ZBROJENIOWEJ WEDŁUG OBOWIĄZUJĄCYCH NORM W KONTEKŚCIE PROJEKTOWANIA MOSTÓW
Magdalena PIOTROWSKA 1 WYMAGANIA MATERIAŁOWE DLA STALI ZBROJENIOWEJ WEDŁUG OBOWIĄZUJĄCYCH NORM W KONTEKŚCIE PROJEKTOWANIA MOSTÓW 1. Wstęp Dobór stali do zbrojenia betonowych obiektów mostowych w Polsce
Bardziej szczegółowoAPROBATA TECHNICZNA ITB AT /2011. Stalowe pręty i walcówka żebrowana CELSTAL B500SP do zbrojenia betonu WARSZAWA
APROBATA TECHNICZNA ITB AT-15-6726/2011 Stalowe pręty i walcówka żebrowana CELSTAL B500SP do zbrojenia betonu WARSZAWA Aprobata techniczna została opracowana w Zakładzie Aprobat Technicznych przez mgr
Bardziej szczegółowoAPROBATA TECHNICZNA ITB AT-15-8530/2010. Zgrzewane siatki stalowe B500B - RUNOWO do zbrojenia betonu WARSZAWA
APROBATA TECHNICZNA ITB AT-15-8530/2010 Zgrzewane siatki stalowe B500B - RUNOWO do zbrojenia betonu WARSZAWA Aprobata techniczna została opracowana w Zakładzie Aprobat Technicznych przez mgr inż. Annę
Bardziej szczegółowoAPROBATA TECHNICZNA ITB AT-15-6760/2012. Żebrowana stal w kręgach B500B do zbrojenia betonu WARSZAWA
APROBATA TECHNICZNA ITB AT-15-6760/2012 Żebrowana stal w kręgach B500B do zbrojenia betonu WARSZAWA Aprobata techniczna została opracowana w Zakładzie Aprobat Technicznych przez mgr inż. Annę KUKULSKĄ-GRABOWSKĄ
Bardziej szczegółowoAPROBATA TECHNICZNA ITB AT /2011. Stalowe pręty żebrowane B500B do zbrojenia betonu WARSZAWA
APROBATA TECHNICZNA ITB AT-15-8525/2011 Stalowe pręty żebrowane B500B do zbrojenia betonu WARSZAWA Aprobata techniczna została opracowana w Zakładzie Aprobat Technicznych przez mgr inż. Annę KUKULSKĄ-GRABOWSKĄ
Bardziej szczegółowoBadania porównawcze belek żelbetowych na ścinanie. Opracowanie: Centrum Promocji Jakości Stali
Badania porównawcze belek żelbetowych na ścinanie Opracowanie: Spis treści Strona 1. Cel badania 3 2. Opis stanowiska oraz modeli do badań 3 2.1. Modele do badań 3 2.2. Stanowisko do badań 4 3. Materiały
Bardziej szczegółowoAPROBATA TECHNICZNA ITB AT /2012. Zgrzewane siatki stalowe B500A do zbrojenia betonu WARSZAWA
APROBATA TECHNICZNA ITB AT-15-8797/2012 Zgrzewane siatki stalowe B500A do zbrojenia betonu WARSZAWA Aprobata techniczna została opracowana w Zakładzie Aprobat Technicznych przez mgr inż. Annę KUKULSKĄ-GRABOWSKĄ
Bardziej szczegółowoAPROBATA TECHNICZNA IBDiM Nr AT/ /2. Celsa Huta Ostrowiec Sp. z o.o. ul. Samsonowicza 2, Ostrowiec Świętokrzyski
INSTYTUT BADAWCZY DRÓG I MOSTÓW 03-302 Warszawa, ul. Instytutowa 1 tel. sekretariat: 22 814 50 25, fax: 22 814 50 28 Warszawa, 14 marca 2016 r. APROBATA TECHNICZNA IBDiM Nr AT/2006-03-1983/2 Na podstawie
Bardziej szczegółowoW jaki sposób weryfikować stal zbrojeniową oraz dokumenty kontroli odbierając stal na budowie? Opracowanie: Centrum Promocji Jakości Stali
W jaki sposób weryfikować stal zbrojeniową oraz dokumenty kontroli odbierając stal na budowie? Opracowanie: Centrum Promocji Jakości Stali W jaki sposób weryfikować stal zbrojeniową oraz dokumenty kontroli
Bardziej szczegółowo1. Projekt techniczny Podciągu
1. Projekt techniczny Podciągu Podciąg jako belka teowa stanowi bezpośrednie podparcie dla żeber. Jest to główny element stropu najczęściej ślinie bądź średnio obciążony ciężarem własnym oraz reakcjami
Bardziej szczegółowoOpracowanie: Emilia Inczewska 1
Dla żelbetowej belki wykonanej z betonu klasy C20/25 ( αcc=1,0), o schemacie statycznym i obciążeniu jak na rysunku poniżej: należy wykonać: 1. Wykres momentów- z pominięciem ciężaru własnego belki- dla
Bardziej szczegółowoNajważniejsze cechy materiałowe stali zbrojeniowej EPSTAL o wysokiej ciągliwości. Opracowanie: Centrum Promocji Jakości Stali
Najważniejsze cechy materiałowe stali zbrojeniowej EPSTAL o wysokiej ciągliwości Opracowanie: Centrum Promocji Jakości Stali Certyfikat EPSTAL EPSTAL jest znakiem jakości nadawanym w drodze dobrowolnej
Bardziej szczegółowoAPROBATA TECHNICZNA IBDiM Nr AT/ /2. H.E.S. Hennigsdorfer Elektrostahlwerke GmbH. Wolfgang-Küntscher-Straße 18, Hennigsdorf, Niemcy
INSTYTUT BADAWCZY DRÓG I MOSTÓW 03-302 Warszawa, ul. Instytutowa 1 tel. sekretariat: 22 814 50 25, fax: 22 814 50 28 APROBATA TECHNICZNA IBDiM Nr AT/2007-03-1398/2 Warszawa, 31 października 2012 r. Na
Bardziej szczegółowoSAS 670/800. Zbrojenie wysokiej wytrzymałości
SAS 670/800 Zbrojenie wysokiej wytrzymałości SAS 670/800 zbrojenie wysokiej wytrzymałości Przewagę zbrojenia wysokiej wytrzymałości SAS 670/800 nad zbrojeniem typowym można scharakteryzować następująco:
Bardziej szczegółowoZAJĘCIA 3 DOBÓR SCHEMATU STATYCZNEGO PŁYTY STROPU OBLICZENIA STATYCZNE PŁYTY
DOBÓR SCHEMATU STATYCZNEGO PŁYTY STROPU OBLICZENIA STATYCZNE PŁYTY PRZYKŁADY OBLICZENIOWE WYMIAROWANIE PRZEKROJÓW ZGINANYCH PROSTOKĄTNYCH POJEDYNCZO ZBROJONYCH ZAJĘCIA 3 PODSTAWY PROJEKTOWANIA KONSTRUKCJI
Bardziej szczegółowoSPRAWOZDANIE Z BADAŃ
POLITECHNIKA ŁÓDZKA ul. Żeromskiego 116 90-924 Łódź KATEDRA BUDOWNICTWA BETONOWEGO NIP: 727 002 18 95 REGON: 000001583 LABORATORIUM BADAWCZE MATERIAŁÓW I KONSTRUKCJI BUDOWLANYCH Al. Politechniki 6 90-924
Bardziej szczegółowoPolitechnika Białostocka INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH
Politechnika Białostocka Wydział Budownictwa i Inżynierii Środowiska INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH Temat ćwiczenia: Zwykła próba rozciągania stali Numer ćwiczenia: 1 Laboratorium z przedmiotu:
Bardziej szczegółowoOpracowanie: Emilia Inczewska 1
Wyznaczyć zbrojenie przekroju pokazanego na rysunku z uwagi na przekrój podporowy i przęsłowy. Rozwiązanie: 1. Dane materiałowe Beton C25/30 - charakterystyczna wytrzymałość walcowa na ściskanie betonu
Bardziej szczegółowo1. Projekt techniczny żebra
1. Projekt techniczny żebra Żebro stropowe jako belka teowa stanowi bezpośrednie podparcie dla płyty. Jest to element słabo bądź średnio obciążony siłą równomiernie obciążoną składającą się z obciążenia
Bardziej szczegółowoWymagania materiałowe dla stali zbrojeniowej według obowiązujących norm w kontekście projektowania mostów
Wymagania materiałowe dla stali zbrojeniowej według obowiązujących norm w kontekście projektowania mostów tekst: mgr inż. MAGDALENA PIOTROWSKA, Centrum Promocji Jakości Stali Sp. z o.o. Dobór stali do
Bardziej szczegółowoStalowe kotwy prętowe HAB-H, HAB-MH, HAB-S, HAB-MS i stalowe łączniki słupowe HCC
APROBATA TECHNICZNA ITB AT-15-8890/2014 Stalowe kotwy prętowe H, MH, S, MS i stalowe łączniki słupowe HCC WARSZAWA Aprobata techniczna została opracowana w Zakładzie Aprobat Technicznych przez dr inż.
Bardziej szczegółowoNajważniejsze cechy materiałowe stali zbrojeniowej EPSTAL o wysokiej ciągliwości. według nowej normy PN-H-93220:
Najważniejsze cechy materiałowe stali zbrojeniowej EPSTAL o wysokiej ciągliwości według nowej normy PN-H-93220:2018-02 Certyfikat EPSTAL EPSTAL jest znakiem jakości nadawanym w drodze dobrowolnej certyfikacji
Bardziej szczegółowoWYTRZYMAŁOŚĆ RÓWNOWAŻNA FIBROBETONU NA ZGINANIE
Artykul zamieszczony w "Inżynierze budownictwa", styczeń 2008 r. Michał A. Glinicki dr hab. inż., Instytut Podstawowych Problemów Techniki PAN Warszawa WYTRZYMAŁOŚĆ RÓWNOWAŻNA FIBROBETONU NA ZGINANIE 1.
Bardziej szczegółowoPOSTANOWIENIA OGÓLNE I TECHNICZNE
AT-15-4314/2015 str. 2/40 Z A Ł Ą C Z N I K POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI 1. PRZEDMIOT APROBATY... 3 2. PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA... 4 3. WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA...
Bardziej szczegółowoProbabilistyczny opis parametrów wytrzymałościowych stali EPSTAL i eksperymentalne potwierdzenie ich wartości
Probabilistyczny opis parametrów wytrzymałościowych stali EPSTAL i eksperymentalne potwierdzenie ich wartości Prof. dr hab. inż. Tadeusz Chmielewski, Politechnika Opolska, mgr inż. Magdalena Piotrowska,
Bardziej szczegółowoBadania ustrojów płytowo- słupowych zbrojonych stalą zróżnicowanej ciągliwości. Opracowanie: Centrum Promocji Jakości Stali
Badania ustrojów płytowo- słupowych zbrojonych stalą zróżnicowanej ciągliwości Opracowanie: Spis treści Strona 1. Cel badania 3 2. Opis stanowiska oraz modeli do badań 4 2.1. Modele do badań 4 2.2. Stanowisko
Bardziej szczegółowoBADANIA WŁASNOŚCI MECHANICZNYCH MATERIAŁÓW KONSTRUKCYJNYCH 1. Próba rozciągania metali w temperaturze otoczenia (zg. z PN-EN :2002)
Nazwisko i imię... Akademia Górniczo-Hutnicza Nazwisko i imię... Laboratorium z Wytrzymałości Materiałów Wydział... Katedra Wytrzymałości Materiałów Rok... Grupa... i Konstrukcji Data ćwiczenia... Ocena...
Bardziej szczegółowoAPROBATA TECHNICZNA ITB AT /2012
APROBATA TECHNICZNA ITB AT-15-8890/2012 Kotwy prętowe HAB-S i HAB-MS WARSZAWA Aprobata techniczna została opracowana w Zakładzie Aprobat Technicznych przez mgr inż. Annę KUKULSKĄ-GRABOWSKĄ Projekt okładki:
Bardziej szczegółowoZakład Konstrukcji Żelbetowych SŁAWOMIR GUT. Nr albumu: 79983 Kierunek studiów: Budownictwo Studia I stopnia stacjonarne
Zakład Konstrukcji Żelbetowych SŁAWOMIR GUT Nr albumu: 79983 Kierunek studiów: Budownictwo Studia I stopnia stacjonarne PROJEKT WYBRANYCH ELEMENTÓW KONSTRUKCJI ŻELBETOWEJ BUDYNKU BIUROWEGO DESIGN FOR SELECTED
Bardziej szczegółowoZadanie 1 Zadanie 2 tylko Zadanie 3
Zadanie 1 Obliczyć naprężenia oraz przemieszczenie pionowe pręta o polu przekroju A=8 cm 2. Siła działająca na pręt przenosi obciążenia w postaci siły skupionej o wartości P=200 kn. Długość pręta wynosi
Bardziej szczegółowoSPRAWOZDANIE LABORATORIUM WYTRZYMAŁOŚCI MATERIAŁÓW B Badanie własności mechanicznych materiałów konstrukcyjnych
Wydział Inżynierii Mechanicznej i Robotyki Katedra Wytrzymałości, Zmęczenia Materiałów i Konstrukcji SPRAWOZDANIE B Badanie własności mechanicznych materiałów konstrukcyjnych Wydział Specjalność.. Nazwisko
Bardziej szczegółowoWymagania materiałowe dla stali zbrojeniowej według obowiązujących norm w kontekście projektowania mostów. Centrum Promocji Jakości Stali
Wymagania materiałowe dla stali zbrojeniowej według obowiązujących norm w kontekście projektowania mostów Centrum Promocji Jakości Stali Wymagania materiałowe dla stali zbrojeniowej według obowiązujących
Bardziej szczegółowoPROJEKTOWANIE KONSTRUKCJI STALOWYCH WEDŁUG EUROKODÓW.
PROJEKTOWANIE KONSTRUKCJI STALOWYCH WEDŁUG EUROKODÓW. 1 Wiadomości wstępne 1.1 Zakres zastosowania stali do konstrukcji 1.2 Korzyści z zastosowania stali do konstrukcji 1.3 Podstawowe części i elementy
Bardziej szczegółowo700 [kg/m 3 ] * 0,012 [m] = 8,4. Suma (g): 0,138 Ze względu na ciężar wykończenia obciążenie stałe powiększono o 1%:
Producent: Ryterna modul Typ: Moduł kontenerowy PB1 (długość: 6058 mm, szerokość: 2438 mm, wysokość: 2800 mm) Autor opracowania: inż. Radosław Noga (na podstawie opracowań producenta) 1. Stan graniczny
Bardziej szczegółowoZaprojektować zbrojenie na zginanie w płycie żelbetowej jednokierunkowo zginanej, stropu płytowo- żebrowego, pokazanego na rysunku.
Zaprojektować zbrojenie na zginanie w płycie żelbetowej jednokierunkowo zginanej, stropu płytowo- żebrowego, pokazanego na rysunku. Założyć układ warstw stropowych: beton: C0/5 lastric o 3cm warstwa wyrównawcza
Bardziej szczegółowoOPIS TECHNICZNY. 1. Dane ogólne Podstawa opracowania.
OPIS TECHNICZNY 1. Dane ogólne. 1.1. Podstawa opracowania. - projekt architektury - wytyczne materiałowe - normy budowlane, a w szczególności: PN-82/B-02000. Obciążenia budowli. Zasady ustalania wartości.
Bardziej szczegółowoProbabilistyczny opis parametrów wytrzymałościowych stali zbrojeniowej EPSTAL i eksperymentalne potwierdzenie ich wartości
Probabilistyczny opis parametrów wytrzymałościowych stali zbrojeniowej EPSTAL i eksperymentalne potwierdzenie ich wartości Tadeusz CHMIELEWSKI Magdalena PIOTROWSKA Probabilistyczny opis parametrów wytrzymałościowych
Bardziej szczegółowoZNACZENIE CIĄGLIWOŚCI STALI ZBROJENIOWEJ W PROJEKTOWANIU KONSTRUKCJI ŻELBETOWYCH WŁAŚCIWOŚCI GATUNKU B500SP - EPSTAL
1 ZNACZENIE CIĄGLIWOŚCI STALI ZBROJENIOWEJ W PROJEKTOWANIU KONSTRUKCJI ŻELBETOWYCH WŁAŚCIWOŚCI GATUNKU B500SP - EPSTAL B I U L E T Y N I N F O R M A C Y J N Y 1 CENTRUM PROMOCJI JAKOŚCI STALI ZNACZENIE
Bardziej szczegółowoAPROBATA TECHNICZNA ITB AT /2012
APROBATA TECHNICZNA ITB AT-15-7980/2012 Kotwy SP-MVA, SP-FA i SP-SPA do zespalania betonowych ścian warstwowych WARSZAWA Aprobata techniczna została opracowana w Zakładzie Aprobat Technicznych przez dr
Bardziej szczegółowoPoziom I-II Bieg schodowy 6 SZKIC SCHODÓW GEOMETRIA SCHODÓW
Poziom I-II ieg schodowy SZKIC SCHODÓW 23 0 175 1,5 175 32 29,2 17,5 10x 17,5/29,2 1,5 GEOMETRI SCHODÓW 30 130 413 24 Wymiary schodów : Długość dolnego spocznika l s,d = 1,50 m Grubość płyty spocznika
Bardziej szczegółowoStal o f yk 500 MPa, (f t/f y) k 1,05 i ε uk 2,5% według EN , załącznik C i zdeponowany dokument Statyczne, quasi-statyczne i zmęczeniowe
DEKLARACJA WŁAŚCIWOŚCI UŻYTKOWYCH Trzpienie stalowe HALFEN HDB Nr. H09-12/0454 1. Niepowtarzalny kod identyfikacyjny typu wyrobu Trzpienie stalowe HALFEN HDB 2. 3. 4. 5. 6. 7. Numer typu, partii lub serii
Bardziej szczegółowoZestaw pytań z konstrukcji i mechaniki
Zestaw pytań z konstrukcji i mechaniki 1. Układ sił na przedstawionym rysunku a) jest w równowadze b) jest w równowadze jeśli jest to układ dowolny c) nie jest w równowadze d) na podstawie tego rysunku
Bardziej szczegółowoOBLICZENIE ZARYSOWANIA
SPRAWDZENIE SG UŻYTKOWALNOŚCI (ZARYSOWANIA I UGIĘCIA) METODAMI DOKŁADNYMI, OMÓWIENIE PROCEDURY OBLICZANIA SZEROKOŚCI RYS ORAZ STRZAŁKI UGIĘCIA PRZYKŁAD OBLICZENIOWY. ZAJĘCIA 9 PODSTAWY PROJEKTOWANIA KONSTRUKCJI
Bardziej szczegółowoEKSPERTYZA TECHNICZNA-KONSTRUKCYJNA stanu konstrukcji i elementów budynku
EKSPERTYZA TECHNICZNA-KONSTRUKCYJNA stanu konstrukcji i elementów budynku TEMAT MODERNIZACJA POMIESZCZENIA RTG INWESTOR JEDNOSTKA PROJEKTOWA SAMODZIELNY PUBLICZNY ZESPÓŁ OPIEKI ZDROWOTNEJ 32-100 PROSZOWICE,
Bardziej szczegółowoPaleZbrojenie 5.0. Instrukcja użytkowania
Instrukcja użytkowania ZAWARTOŚĆ INSTRUKCJI UŻYTKOWANIA: 1. WPROWADZENIE 3 2. TERMINOLOGIA 3 3. PRZEZNACZENIE PROGRAMU 3 4. WPROWADZENIE DANYCH ZAKŁADKA DANE 4 5. ZASADY WYMIAROWANIA PRZEKROJU PALA 8 5.1.
Bardziej szczegółowoWytrzymałość Materiałów
Wytrzymałość Materiałów Rozciąganie/ ściskanie prętów prostych Naprężenia i odkształcenia, statyczna próba rozciągania i ściskania, właściwości mechaniczne, projektowanie elementów obciążonych osiowo.
Bardziej szczegółowoCIĄGLIWOŚĆ STALI ZBROJENIOWEJ WŁAŚCIWOŚCI GATUNKU B500SP - EPSTAL
CIĄGLIWOŚĆ STALI ZBROJENIOWEJ WŁAŚCIWOŚCI GATUNKU B500SP - EPSTAL CIĄGLIWOŚĆ STALI Definicja ciągliwości Ciągliwość stali można zdefiniować najprościej jako jej zdolność do uzyskiwania znacznych odkształceń
Bardziej szczegółowoProjekt z konstrukcji żelbetowych.
ŁUKASZ URYCH 1 Projekt z konstrukcji żelbetowych. Wymiary elwmentów: Element h b Strop h f := 0.1m Żebro h z := 0.4m b z := 0.m Podciąg h p := 0.55m b p := 0.3m Rozplanowanie: Element Rozpiętość Żebro
Bardziej szczegółowoBadania zachowania się płyty żelbetowej zbrojonej stalą EPSTAL o wysokiej ciągliwości w sytuacji awaryjnej wywołanej usunięciem podpory krawędziowej
Badania zachowania się płyty żelbetowej zbrojonej stalą EPSTAL o wysokiej ciągliwości w sytuacji awaryjnej wywołanej usunięciem podpory krawędziowej Autorzy: Barbara WIECZOREK Mirosław WIECZOREK Włodzimierz
Bardziej szczegółowoProjekt belki zespolonej
Pomoce dydaktyczne: - norma PN-EN 1994-1-1 Projektowanie zespolonych konstrukcji stalowo-betonowych. Reguły ogólne i reguły dla budynków. - norma PN-EN 199-1-1 Projektowanie konstrukcji z betonu. Reguły
Bardziej szczegółowoZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 193
ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 193 wydany przez POLSKIE CENTRUM AKREDYTACJI 01-382 Warszawa ul. Szczotkarska 42 Wydanie nr 15, Data wydania: 8 października 2015 r. AB 193 Kod identyfikacji
Bardziej szczegółowoNowoczesne stale zbrojeniowe
Dodatek specjalny Stal Inżynier budownictwa grudzień 213 Nowoczesne stale zbrojeniowe w budownictwie krajowym Wejście w życie normy PN-EN 1992-1-1 (EC2) i odejście od operowania pojęciem klasy stali zbrojeniowej,
Bardziej szczegółowoSchemat statyczny płyty: Rozpiętość obliczeniowa płyty l eff,x = 3,24 m Rozpiętość obliczeniowa płyty l eff,y = 5,34 m
5,34 OLICZENI STTYCZNE I WYMIROWNIE POZ.2.1. PŁYT Zestawienie obciążeń rozłożonych [kn/m 2 ]: Lp. Opis obciążenia Obc.char. f k d Obc.obl. 1. TERKOT 0,24 1,35 -- 0,32 2. WYLEWK CEMENTOW 5CM 2,10 1,35 --
Bardziej szczegółowoRzut z góry na strop 1
Rzut z góry na strop 1 Przekrój A-03 Zestawienie obciążeń stałych oddziaływujących na płytę stropową Lp Nazwa Wymiary Cięzar jednostko wy Obciążenia charakterystyczn e stałe kn/m Współczyn n. bezpieczeń
Bardziej szczegółowoKrajowa deklaracja zgodności nr 1/10
Krajowa deklaracja zgodności nr 1/10 Wersja 4 1. Producent wyrou udowlanego : CMC Poland Sp. z o.o.. (dawniej CMC Zawiercie S.A.) ul. Piłsudskiego 82, 42400 Zawiercie.. (pełna nazwa i adres zakładu produkującego
Bardziej szczegółowoINSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH
INSTYTUT MASZYN I URZĄDZEŃ ENERGETYCZNYCH Politechnika Śląska w Gliwicach INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH BADANIE TWORZYW SZTUCZNYCH OZNACZENIE WŁASNOŚCI MECHANICZNYCH PRZY STATYCZNYM ROZCIĄGANIU
Bardziej szczegółowo- 1 - OBLICZENIA WYTRZYMAŁOŚCIOWE - ŻELBET
- 1 - Kalkulator Elementów Żelbetowych 2.1 OBLICZENIA WYTRZYMAŁOŚCIOWE - ŻELBET Użytkownik: Biuro Inżynierskie SPECBUD 2001-2010 SPECBUD Gliwice Autor: mgr inż. Jan Kowalski Tytuł: Poz.4.1. Elementy żelbetowe
Bardziej szczegółowoPOZ BRUK Sp. z o.o. S.K.A Rokietnica, Sobota, ul. Poznańska 43 INFORMATOR OBLICZENIOWY
62-090 Rokietnica, Sobota, ul. Poznańska 43 INFORMATOR OBLICZENIOWY SPIS TREŚCI Wprowadzenie... 1 Podstawa do obliczeń... 1 Założenia obliczeniowe... 1 Algorytm obliczeń... 2 1.Nośność żebra stropu na
Bardziej szczegółowoZbrojenie konstrukcyjne strzemionami dwuciętymi 6 co 400 mm na całej długości przęsła
Zginanie: (przekrój c-c) Moment podporowy obliczeniowy M Sd = (-)130.71 knm Zbrojenie potrzebne górne s1 = 4.90 cm 2. Przyjęto 3 16 o s = 6.03 cm 2 ( = 0.36%) Warunek nośności na zginanie: M Sd = (-)130.71
Bardziej szczegółowoAPROBATA TECHNICZNA ITB AT /2014. Łączniki prętów zbrojeniowych HBS-05 WARSZAWA
APROBATA TECHNICZNA ITB AT-15-6833/2014 Łączniki prętów zbrojeniowych HBS-05 WARSZAWA Aprobata techniczna została opracowana w Zakładzie Aprobat Technicznych przez mgr inż. Wojciecha BARANIAKA Projekt
Bardziej szczegółowoMetody badań materiałów konstrukcyjnych
Wyznaczanie stałych materiałowych Nr ćwiczenia: 1 Wyznaczyć stałe materiałowe dla zadanych materiałów. Maszyna wytrzymałościowa INSTRON 3367. Stanowisko do badania wytrzymałości na skręcanie. Skalibrować
Bardziej szczegółowoMateriały pomocnicze
Materiały pomocnicze do wymiarowania żelbetowych stropów gęstożebrowych, wykonanych na styropianowych płytach szalunkowych typu JS dr hab. inż. Maria E. Kamińska dr hab. inż. Artem Czkwianianc dr inż.
Bardziej szczegółowoSTATYCZNA PRÓBA ROZCIĄGANIA
Mechanika i wytrzymałość materiałów - instrukcja do ćwiczenia laboratoryjnego: STATYCZNA PRÓBA ROZCIĄGANIA oprac. dr inż. Jarosław Filipiak Cel ćwiczenia 1. Zapoznanie się ze sposobem przeprowadzania statycznej
Bardziej szczegółowoSpis treści. 2. Zasady i algorytmy umieszczone w książce a normy PN-EN i PN-B 5
Tablice i wzory do projektowania konstrukcji żelbetowych z przykładami obliczeń / Michał Knauff, Agnieszka Golubińska, Piotr Knyziak. wyd. 2-1 dodr. Warszawa, 2016 Spis treści Podstawowe oznaczenia Spis
Bardziej szczegółowoOddziaływanie membranowe w projektowaniu na warunki pożarowe płyt zespolonych z pełnymi i ażurowymi belkami stalowymi Waloryzacja
Oddziaływanie membranowe w projektowaniu na warunki pożarowe płyt z pełnymi i ażurowymi belkami stalowymi Waloryzacja Praca naukowa finansowana ze środków finansowych na naukę w roku 2012 przyznanych na
Bardziej szczegółowomplarz archiwalny APROBATA TECHNICZNA ITB AT /2013
Seria: APROBATY TECHNICZNE mplarz archiwalny APROBATA TECHNICZNA ITB AT-15-9215/2013 Na podstawie rozporządzenia Ministra Infrastruktury z dnia 8 listopada 2004 r. w sprawie aprobat technicznych oraz jednostek
Bardziej szczegółowoSPRAWOZDANIE: LABORATORIUM Z WYTRZYMAŁOŚCI MATERIAŁÓW B Badanie własności mechanicznych materiałów konstrukcyjnych
Wydział Inżynierii Mechanicznej i Robotyki Katedra Wytrzymałości, Zmęczenia Materiałów i Konstrukcji SPRAWOZDANIE: LABORATORIUM Z WYTRZYMAŁOŚCI MATERIAŁÓW B Badanie własności mechanicznych materiałów konstrukcyjnych
Bardziej szczegółowoStrop Teriva 4.01 z wypełnieniem elementami SKB
Strop Teriva 4.01 z wypełnieniem elementami SKB Śniadowo 2011 1. Opis oraz parametry techniczne - stropu, elementów składowych (elementy SKB, belki) Strop gęstożebrowy Teriva 4,0/1 z elementami SKB przeznaczony
Bardziej szczegółowoBlacha trapezowa T-8. karta produktu. zeskanuj kod QR i zobacz model 3D Rabka-Zdrój.
916 Blacha trapezowa T-8 karta produktu 34-700 Rabka-Zdrój zeskanuj kod QR i zobacz model 3D T: +48 18 26 85 200 3 z 6 Ogólne informację Blacha trapezowa jest wyjątkowa dzięki swej prostocie i wyrazistej
Bardziej szczegółowoINSTRUKCJA MONTAŻU STROPU GĘSTOŻEBROWEGO TERIVA
TERIVA INSTRUKCJA MONTAŻU STROPU GĘSTOŻEBROWEGO TERIVA ŻABI RÓG 140, 14-300 Morąg tel.: (0-89) 757 14 60, fax: (0-89) 757 11 01 Internet: http://www.tech-bet.pl e-mail: biuro@tech-bet.pl CHARAKTERYSTYKA
Bardziej szczegółowoPolitechnika Białostocka INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH
Politechnika Białostocka Wydział Budownictwa i Inżynierii Środowiska INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH Temat ćwiczenia: Zwykła statyczna próba ściskania metali Numer ćwiczenia: 3 Laboratorium z przedmiotu:
Bardziej szczegółowo- + - + tylko przy użytkowaniu w warunkach wilgotnych b) tylko dla poszycia konstrukcyjnego podłóg i dachu opartego na belkach
Płyty drewnopochodne do zastosowań konstrukcyjnych Płyty drewnopochodne, to szeroka gama materiałów wytworzonych z różnej wielkości cząstek materiału drzewnego, formowane przez sklejenie przy oddziaływaniu
Bardziej szczegółowopobrano z
AT-15-7686/2008 2/14 ZAŁĄCZNIK POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI 1. PRZEDMIOT APROBATY TECHNICZNEJ... 3 2. PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA... 3 3. WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA...
Bardziej szczegółowoPOSTANOWIENIA OGÓLNE I TECHNICZNE
AT-15-9219/2014 str. 2/27 Z A Ł Ą C Z N I K POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI 1. PRZEDMIOT APROBATY... 3 2. PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA... 3 3. WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA...
Bardziej szczegółowoBlacha trapezowa T-8. karta produktu. zeskanuj kod QR i zobacz model 3D Rabka-Zdrój.
Blacha trapezowa T8 karta produktu 34700 RabkaZdrój 617 zeskanuj kod QR i zobacz model 3D Ogólne informację Blacha trapezowa jest wyjątkowa dzięki swej prostocie i wyrazistej formie. Pozwala realizować
Bardziej szczegółowoSTATYCZNA PRÓBA ROZCIĄGANIA
STATYCZNA PRÓBA ROZCIĄGANIA Próba statyczna rozciągania jest jedną z podstawowych prób stosowanych do określenia jakości materiałów konstrukcyjnych wg kryterium naprężeniowego w warunkach obciążeń statycznych.
Bardziej szczegółowoPREFABRYKATY GOTOWE ELEMENTY I CZĘŚCI SKŁADOWE (Kod CPV )
SPECYFIKACJE TECHNICZNE WYKONANIA I OBIORU ROBÓT BUDOWLANYCH SST1-06 PREFABRYKATY GOTOWE ELEMENTY I CZĘŚCI SKŁADOWE (Kod CPV 45223820-0) 1 SPIS TREŚCI 1. CZĘŚĆ OGÓLNA 2. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI
Bardziej szczegółowo1. Płyta: Płyta Pł1.1
Plik: Płyta Pł1.1.rtd Projekt: Płyta Pł1.1 1. Płyta: Płyta Pł1.1 1.1. Zbrojenie: Typ : Przedszk Kierunek zbrojenia głównego : 0 Klasa zbrojenia głównego : A-III (34GS); wytrzymałość charakterystyczna =
Bardziej szczegółowoSpis treści. Wprowadzenie... Podstawowe oznaczenia... 1. Ustalenia ogólne... 1 XIII XV
Spis treści Wprowadzenie... Podstawowe oznaczenia... XIII XV 1. Ustalenia ogólne... 1 1.1. Geneza Eurokodów... 1 1.2. Struktura Eurokodów... 6 1.3. Różnice pomiędzy zasadami i regułami stosowania... 8
Bardziej szczegółowoINSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH
KATEDRA MASZYN I URZĄDZEŃ ENERGETYCZNYCH Politechnika Śląska w Gliwicach INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH Instrukcja przeznaczona jest dla studentów następujących kierunków: 1. Energetyka - sem. 3
Bardziej szczegółowoPolitechnika Białostocka INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH
Politechnika Białostocka Wydział Budownictwa i Inżynierii Środowiska INSTRUKCJA DO ĆWICZEŃ LABORATORYJNYCH Temat ćwiczenia: Ścisła próba rozciągania stali Numer ćwiczenia: 2 Laboratorium z przedmiotu:
Bardziej szczegółowomr1 Klasa betonu Klasa stali Otulina [cm] 4.00 Średnica prętów zbrojeniowych ściany φ 1 [mm] 12.0 Średnica prętów zbrojeniowych podstawy φ 2
4. mur oporowy Geometria mr1 Wysokość ściany H [m] 2.50 Szerokość ściany B [m] 2.00 Długość ściany L [m] 10.00 Grubość górna ściany B 5 [m] 0.20 Grubość dolna ściany B 2 [m] 0.24 Minimalna głębokość posadowienia
Bardziej szczegółowoSPRAWOZDANIE Z BADAŃ
POLITECHNIKA ŁÓDZKA ul. Żeromskiego 116 90-924 Łódź KATEDRA BUDOWNICTWA BETONOWEGO NIP: 727 002 18 95 REGON: 000001583 LABORATORIUM BADAWCZE MATERIAŁÓW I KONSTRUKCJI BUDOWLANYCH Al. Politechniki 6 90-924
Bardziej szczegółowoBlacha trapezowa. T-14 plus. karta produktu. zeskanuj kod QR i zobacz model 3D Rabka-Zdrój.
Blacha trapezowa T-14 plus karta produktu 34-700 Rabka-Zdrój 619 zeskanuj kod QR i zobacz model 3D Ogólne informację Blacha trapezowa jest wyjątkowa dzięki swej prostocie i wyrazistej formie. Pozwala realizować
Bardziej szczegółowoBlacha trapezowa T-18. karta produktu. zeskanuj kod QR i zobacz model 3D Rabka-Zdrój.
916 Blacha trapezowa T-18 karta produktu zeskanuj kod QR i zobacz model 3D 3 z 9 Ogólne informację Blacha trapezowa jest wyjątkowa dzięki swej prostocie i wyrazistej formie. Pozwala realizować efektowne
Bardziej szczegółowo
