1 Stal zbrojeniowa EPSTAL Właściwości stali zbrojeniowej EPSTAL wg zakładowej kontroli produkcji Wyniki badania popularności marki EPSTAL Magdalena Piotrowska Centrum Promocji Jakości Stali Generalny Partner Merytoryczny WPPK 2014

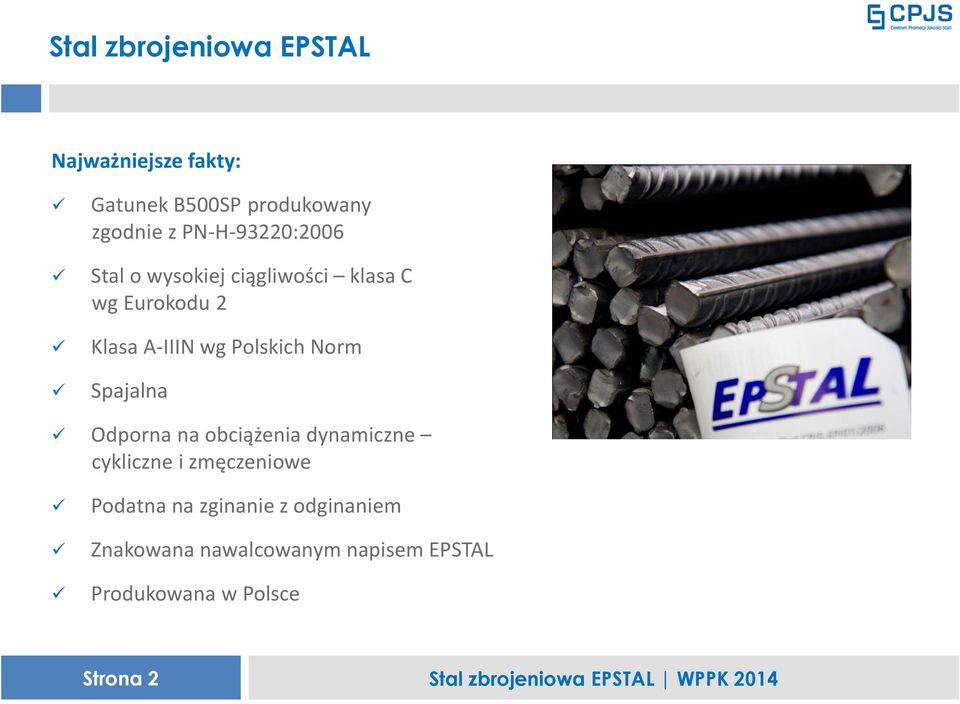

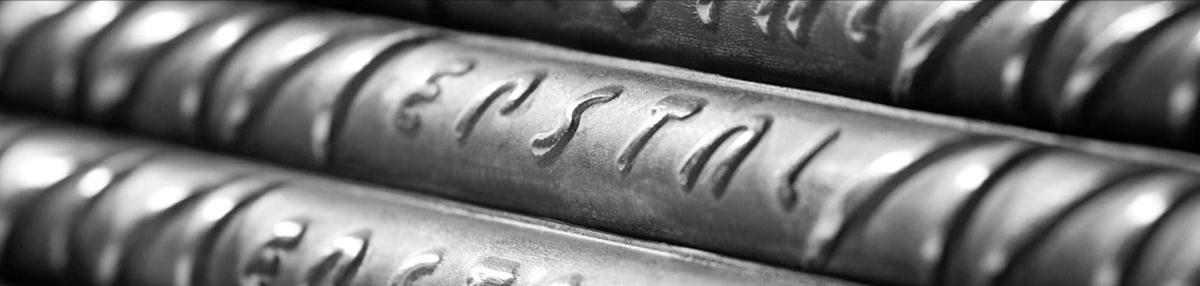

2 Stal zbrojeniowa EPSTAL Najważniejsze fakty: Gatunek B500SP produkowany zgodnie z PN-H-93220:2006 Stal o wysokiej ciągliwości klasa C wg Eurokodu 2 Klasa A-IIIN wg Polskich Norm Spajalna Odporna na obciążenia dynamiczne cykliczne i zmęczeniowe Podatna na zginanie z odginaniem Znakowana nawalcowanym napisem EPSTAL Produkowana w Polsce Strona 2

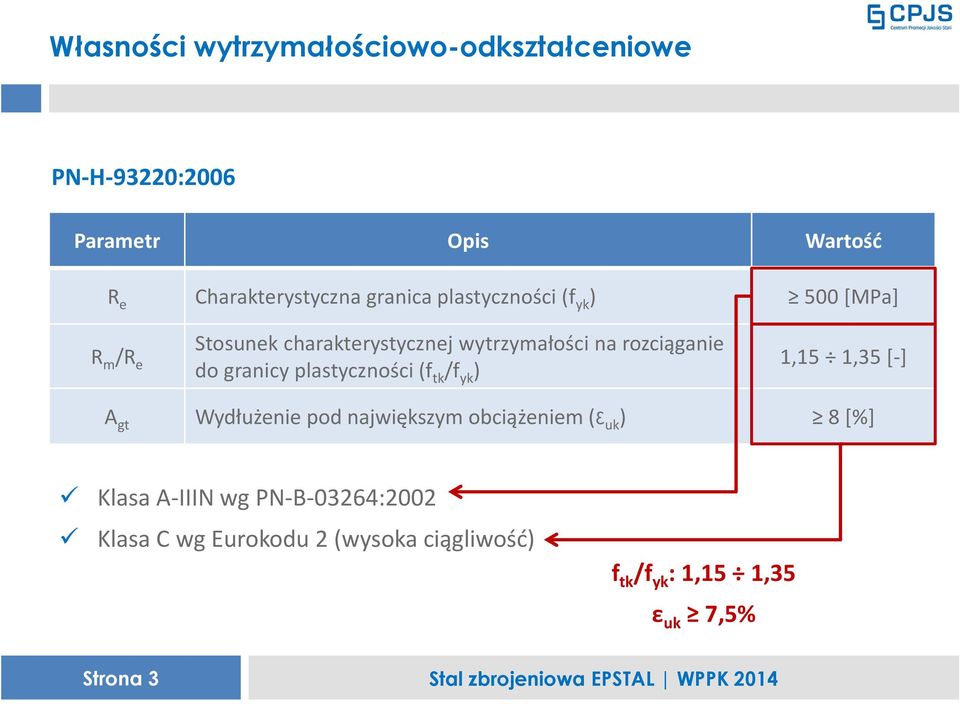

3 Własności wytrzymałościowo-odkształceniowe PN-H-93220:2006 Parametr Opis Wartość R e Charakterystyczna granica plastyczności (f yk ) 500 [MPa] R m /R e Stosunek charakterystycznej wytrzymałości na rozciąganie do granicy plastyczności (f tk /f yk ) 1,15 1,35 [-] A gt Wydłużenie pod największym obciążeniem (ε uk ) 8 [%] Klasa A-IIIN wg PN-B-03264:2002 Klasa C wg Eurokodu 2 (wysoka ciągliwość) f tk /f yk : 1,15 1,35 ε uk 7,5% Strona 3

4 Histogramy Wyniki badań wytrzymałościowych przeprowadzonych w 2013 roku Strona 4

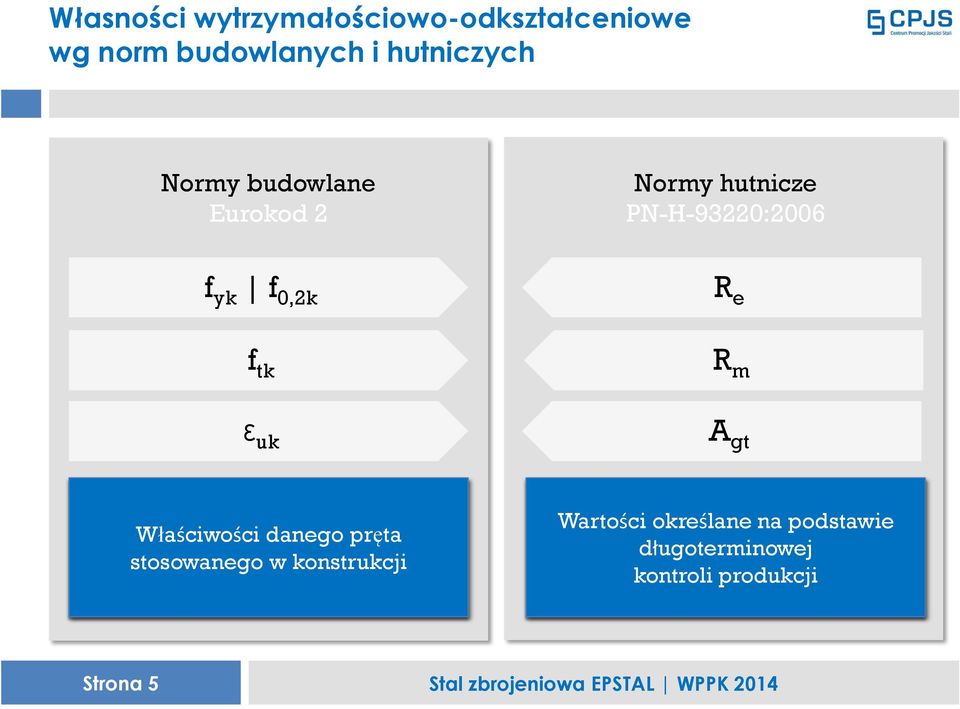

5 Własności wytrzymałościowo-odkształceniowe wg norm budowlanych i hutniczych Normy budowlane Eurokod 2 Normy hutnicze PN-H-93220:2006 f yk f 0,2k R e f tk R m ε uk A gt Właściwości danego pręta stosowanego w konstrukcji Wartości określane na podstawie długoterminowej kontroli produkcji Strona 5

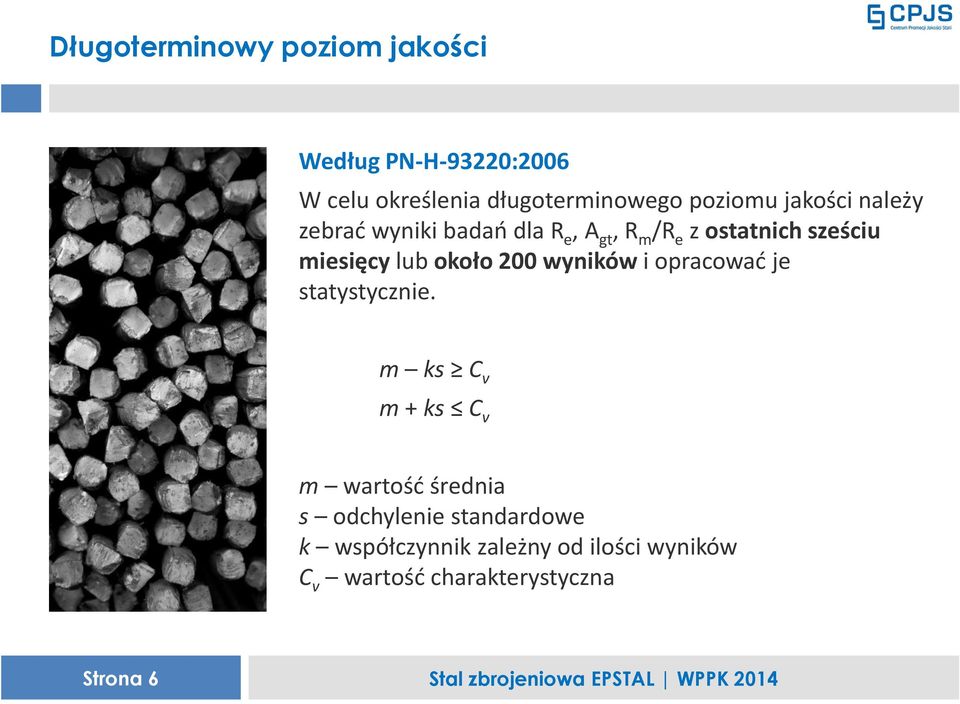

6 Długoterminowy poziom jakości Według PN-H-93220:2006 W celu określenia długoterminowego poziomu jakości należy zebrać wyniki badań dla R e, A gt, R m /R e z ostatnich sześciu miesięcy lub około 200 wyników i opracować je statystycznie. m ks C v m + ks C v m wartość średnia s odchylenie standardowe k współczynnik zależny od ilości wyników C v wartość charakterystyczna Strona 6

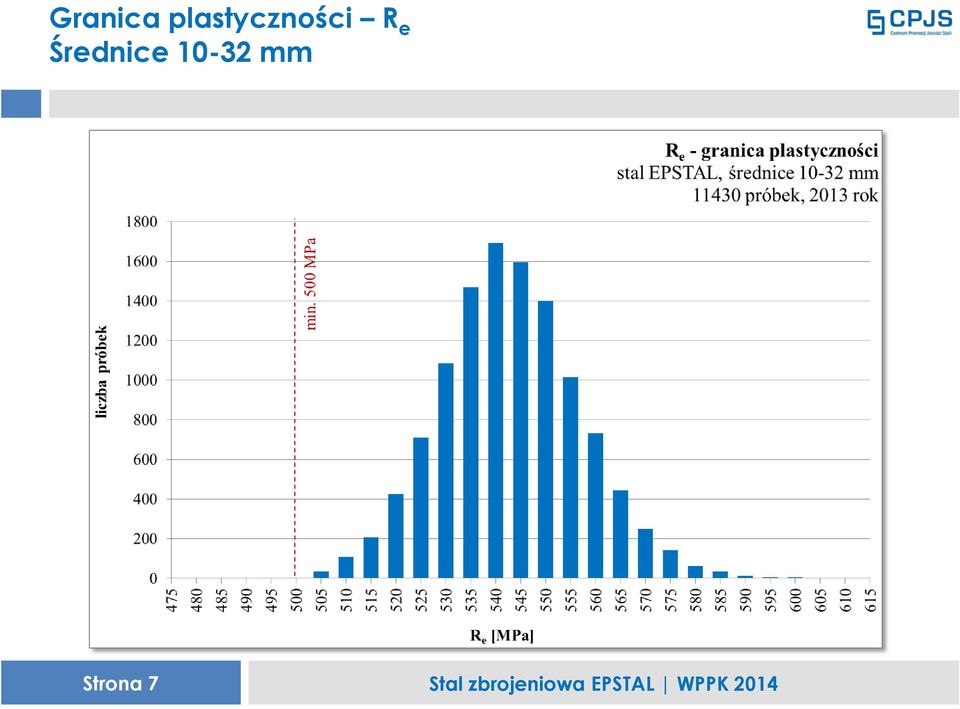

7 Granica plastyczności R e Średnice mm Strona 7

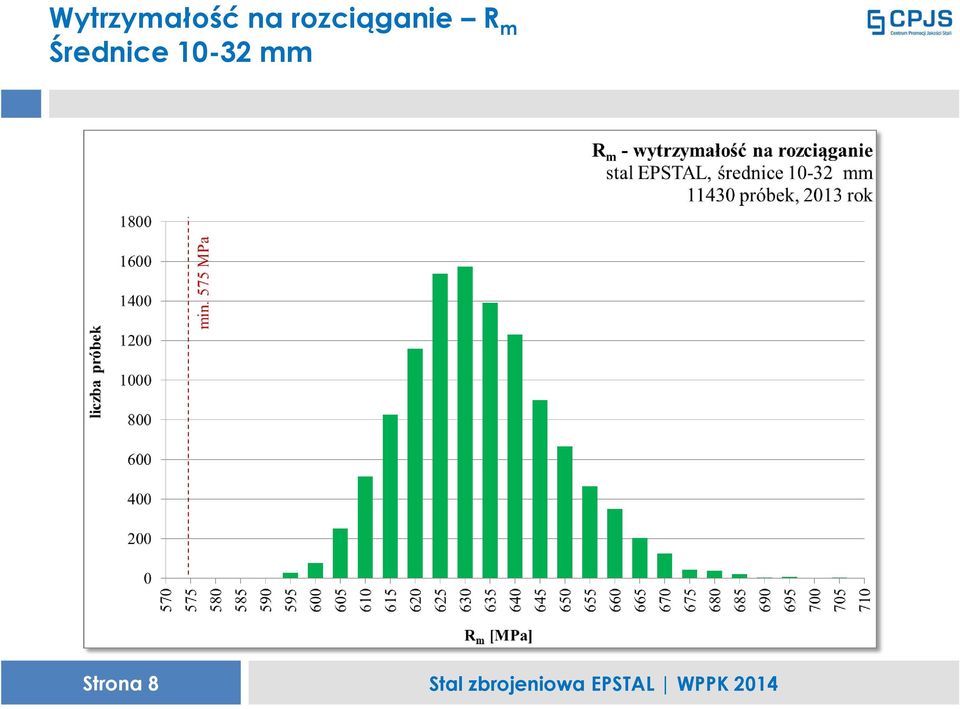

8 Wytrzymałość na rozciąganie R m Średnice mm Strona 8

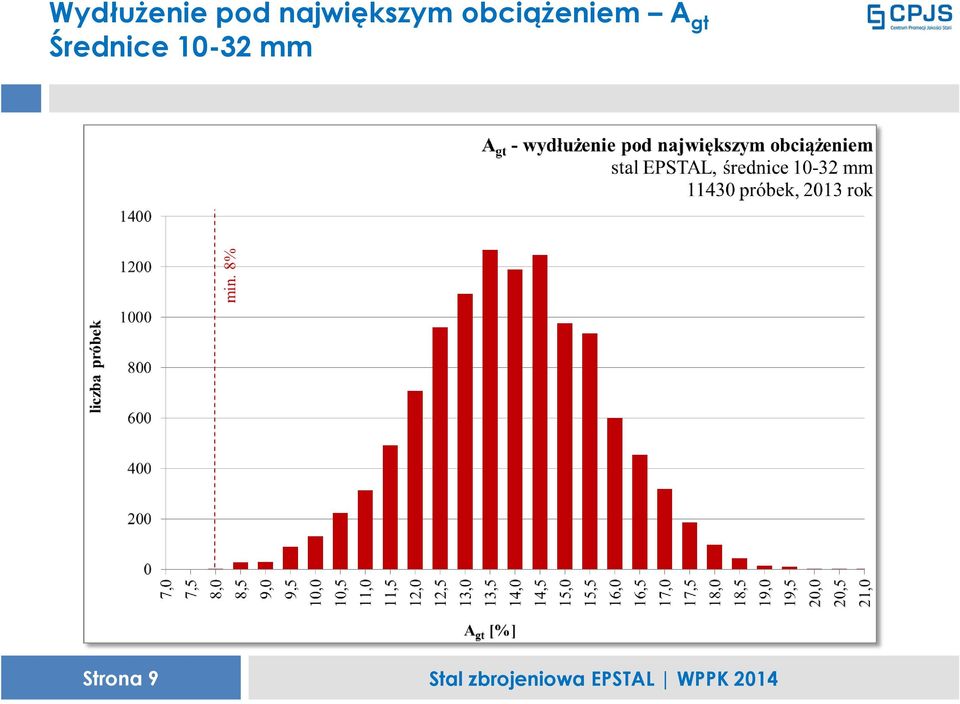

9 Wydłużenie pod największym obciążeniem A gt Średnice mm Strona 9

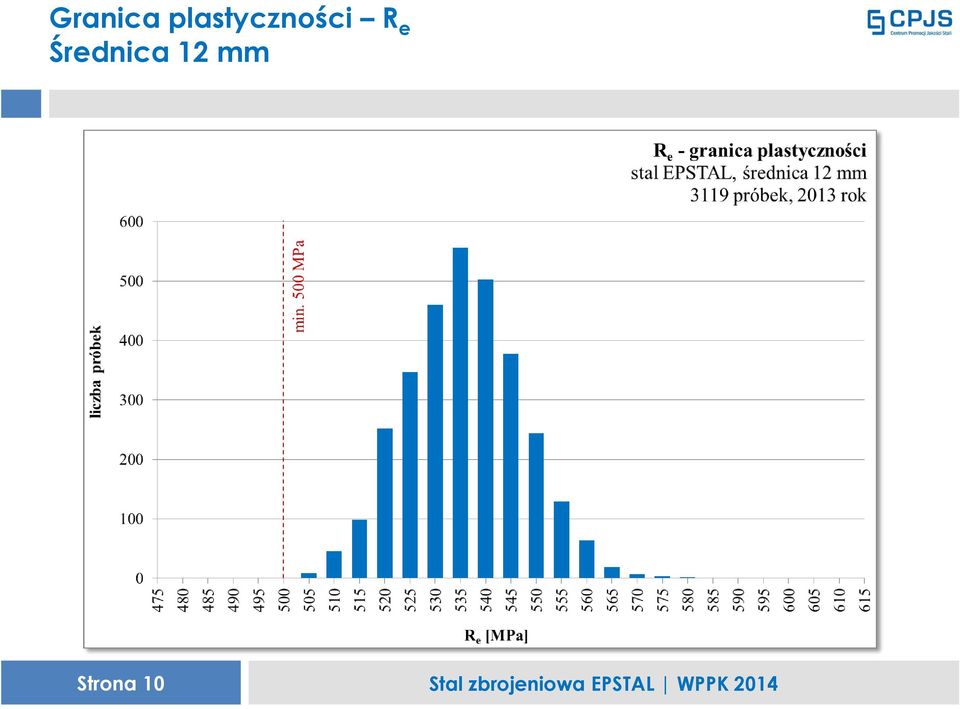

10 Granica plastyczności R e Średnica 12 mm Strona 10

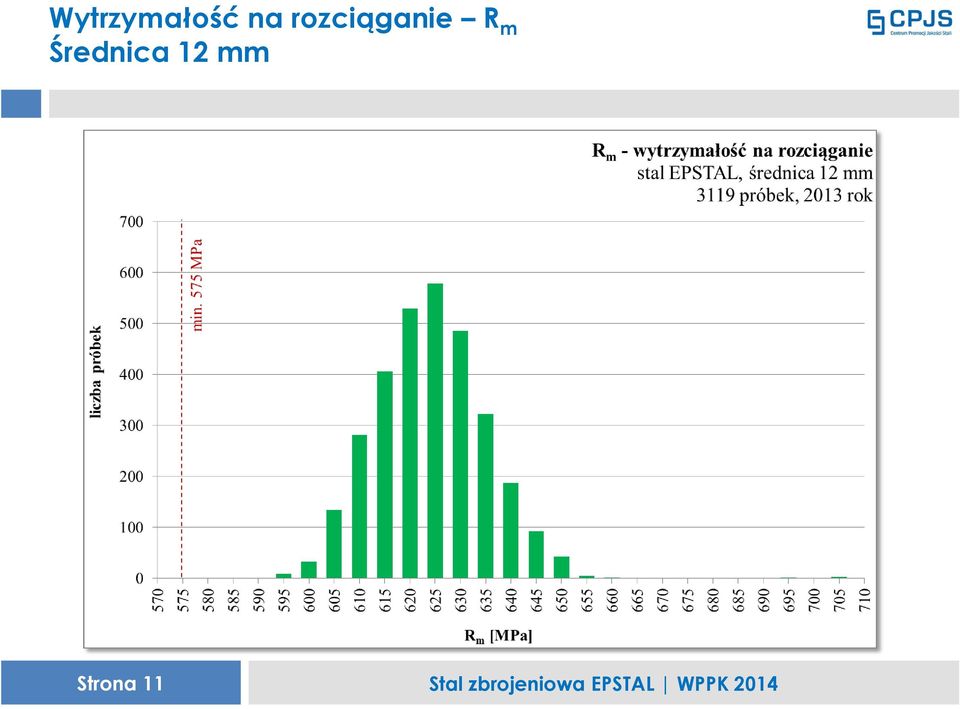

11 Wytrzymałość na rozciąganie R m Średnica 12 mm Strona 11

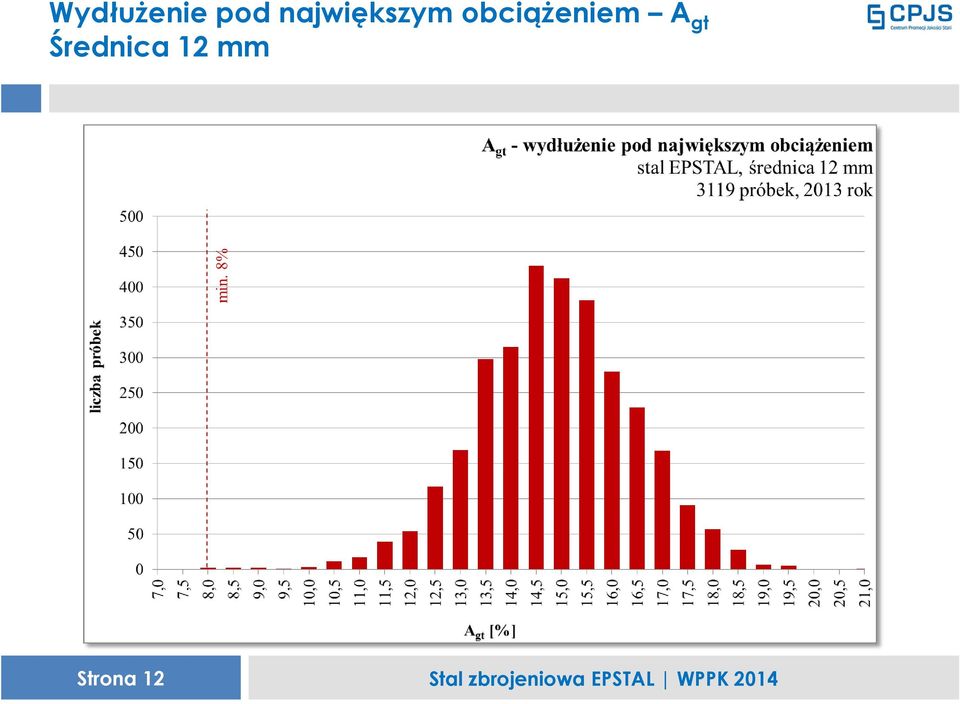

12 Wydłużenie pod największym obciążeniem A gt Średnica 12 mm Strona 12

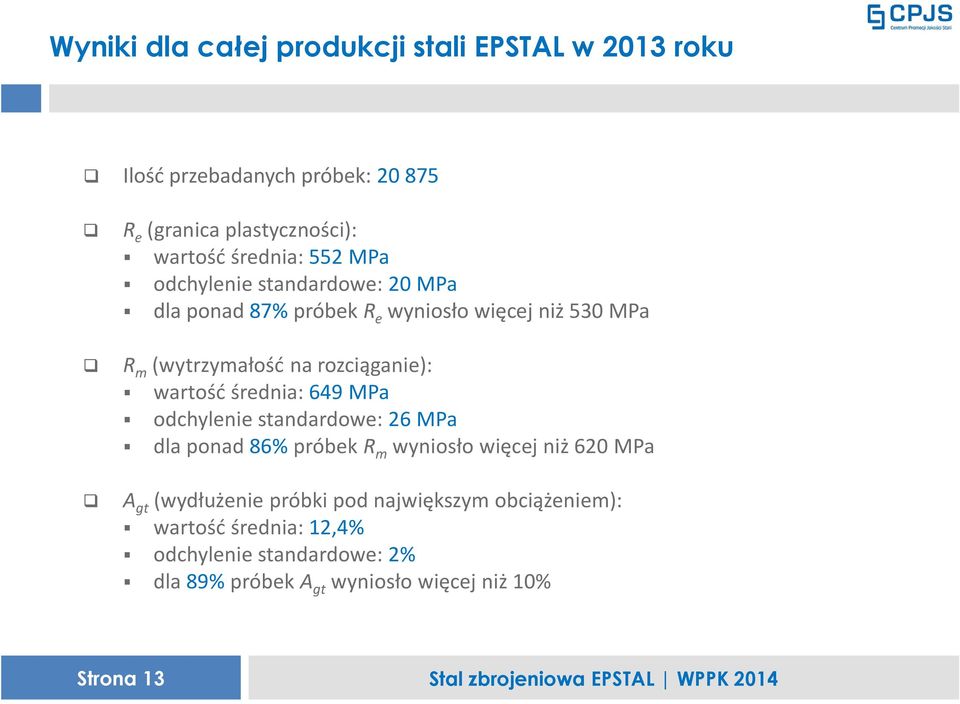

13 Wyniki dla całej produkcji stali EPSTAL w 2013 roku Ilość przebadanych próbek: R e (granica plastyczności): wartość średnia: 552 MPa odchylenie standardowe: 20 MPa dla ponad 87% próbek R e wyniosło więcej niż 530 MPa R m (wytrzymałość na rozciąganie): wartość średnia: 649 MPa odchylenie standardowe: 26 MPa dla ponad 86% próbek R m wyniosło więcej niż 620 MPa A gt (wydłużenie próbki pod największym obciążeniem): wartość średnia: 12,4% odchylenie standardowe: 2% dla 89% próbek A gt wyniosło więcej niż 10% Strona 13

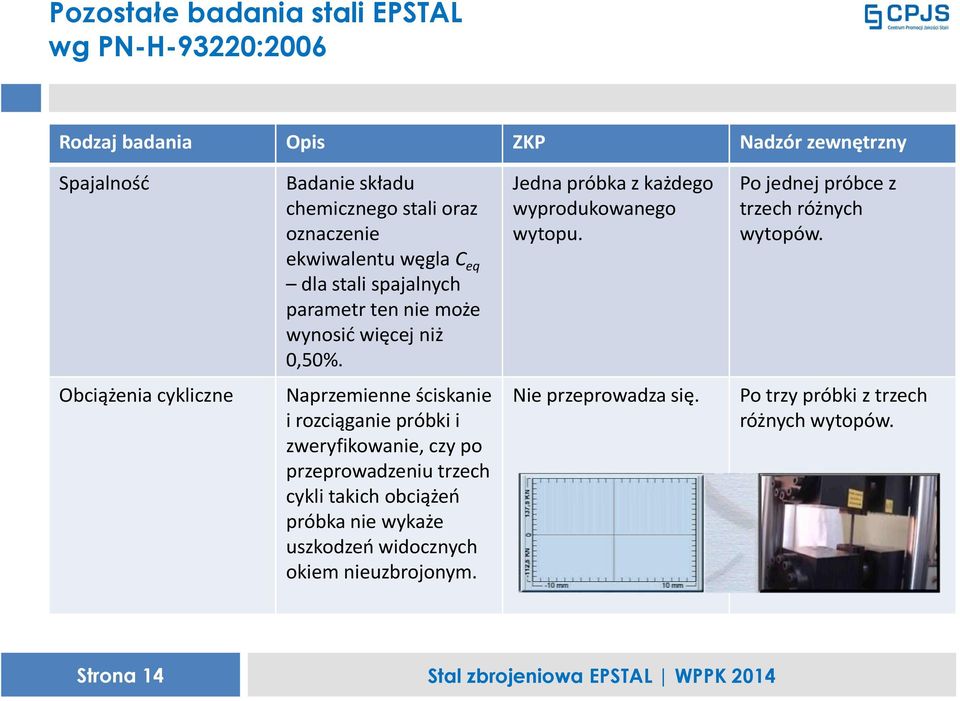

14 Pozostałe badania stali EPSTAL wg PN-H-93220:2006 Rodzaj badania Opis ZKP Nadzór zewnętrzny Spajalność Badanie składu chemicznego stali oraz oznaczenie ekwiwalentu węgla C eq dla stali spajalnych parametr ten nie może wynosić więcej niż 0,50%. Jedna próbka z każdego wyprodukowanego wytopu. Po jednej próbce z trzech różnych wytopów. Obciążenia cykliczne Naprzemienne ściskanie i rozciąganie próbki i zweryfikowanie, czy po przeprowadzeniu trzech cykli takich obciążeń próbka nie wykaże uszkodzeń widocznych okiem nieuzbrojonym. Nie przeprowadza się. Po trzy próbki z trzech różnych wytopów. Strona 14

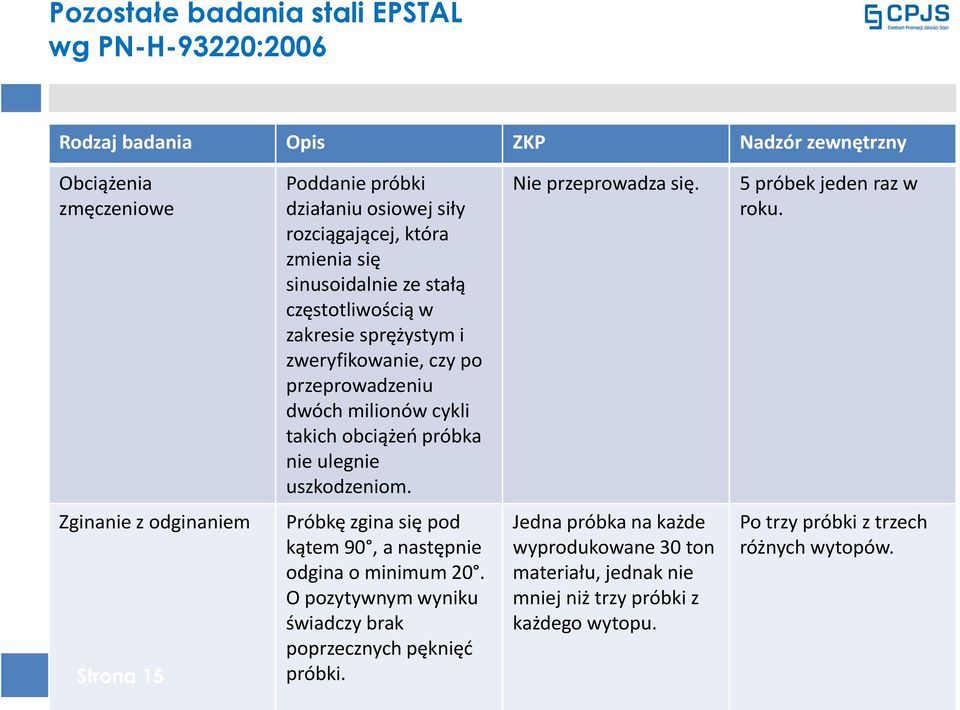

15 Pozostałe badania stali EPSTAL wg PN-H-93220:2006 Rodzaj badania Opis ZKP Nadzór zewnętrzny Obciążenia zmęczeniowe Zginanie z odginaniem Strona 15 Poddanie próbki działaniu osiowej siły rozciągającej, która zmienia się sinusoidalnie ze stałą częstotliwością w zakresie sprężystym i zweryfikowanie, czy po przeprowadzeniu dwóch milionów cykli takich obciążeń próbka nie ulegnie uszkodzeniom. Nie przeprowadza się. 5 próbek jeden raz w roku. Próbkę zgina się pod Jedna próbka na każde Po trzy próbki z trzech kątem 90, a następnie wyprodukowane 30 ton różnych wytopów. odgina o minimum 20. materiału, jednak nie O pozytywnym wyniku mniej niż trzy próbki z świadczy brak każdego wytopu. poprzecznych pęknięć próbki.

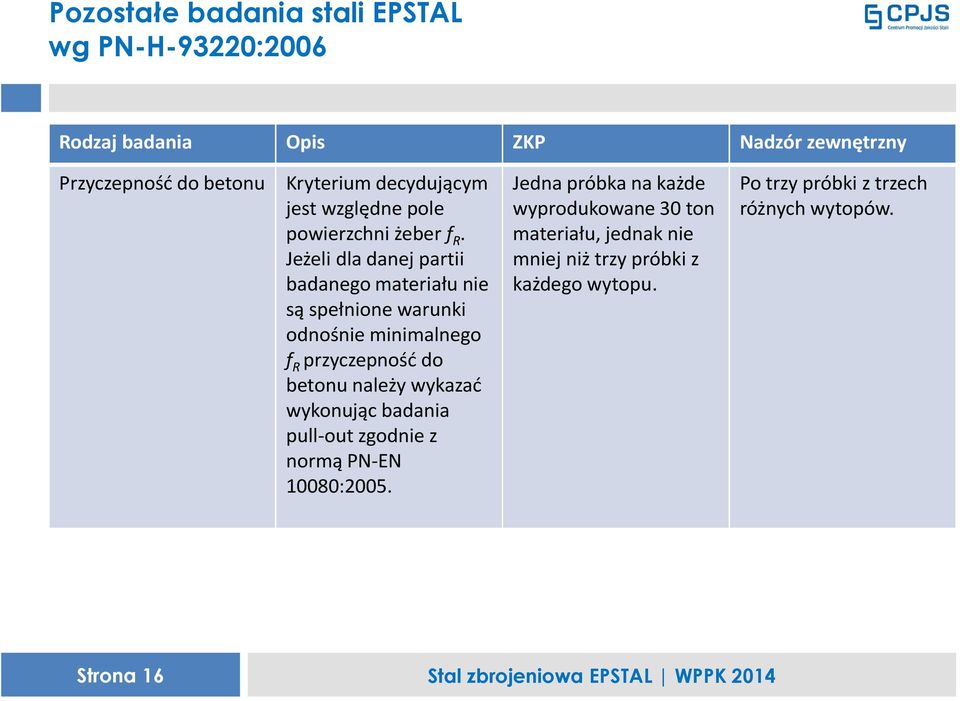

16 Pozostałe badania stali EPSTAL wg PN-H-93220:2006 Rodzaj badania Opis ZKP Nadzór zewnętrzny Przyczepność do betonu Kryterium decydującym jest względne pole powierzchni żeber f R. Jeżeli dla danej partii badanego materiału nie są spełnione warunki odnośnie minimalnego f R przyczepność do betonu należy wykazać wykonując badania pull-out zgodnie z normą PN-EN 10080:2005. Jedna próbka na każde wyprodukowane 30 ton materiału, jednak nie mniej niż trzy próbki z każdego wytopu. Po trzy próbki z trzech różnych wytopów. Strona 16

17 Wyniki badania popularności marki EPSTAL Strona 17

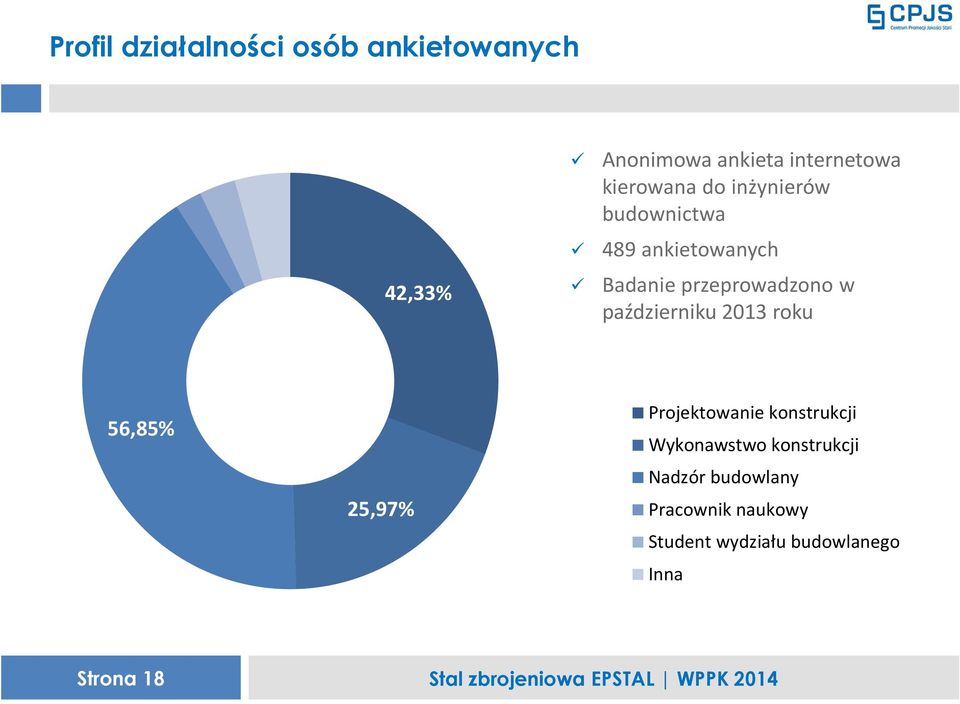

18 Profil działalności osób ankietowanych 42,33% Anonimowa ankieta internetowa kierowana do inżynierów budownictwa 489 ankietowanych Badanie przeprowadzono w październiku 2013 roku 56,85% 25,97% Projektowanie konstrukcji Wykonawstwo konstrukcji Nadzór budowlany Pracownik naukowy Student wydziału budowlanego Inna Strona 18

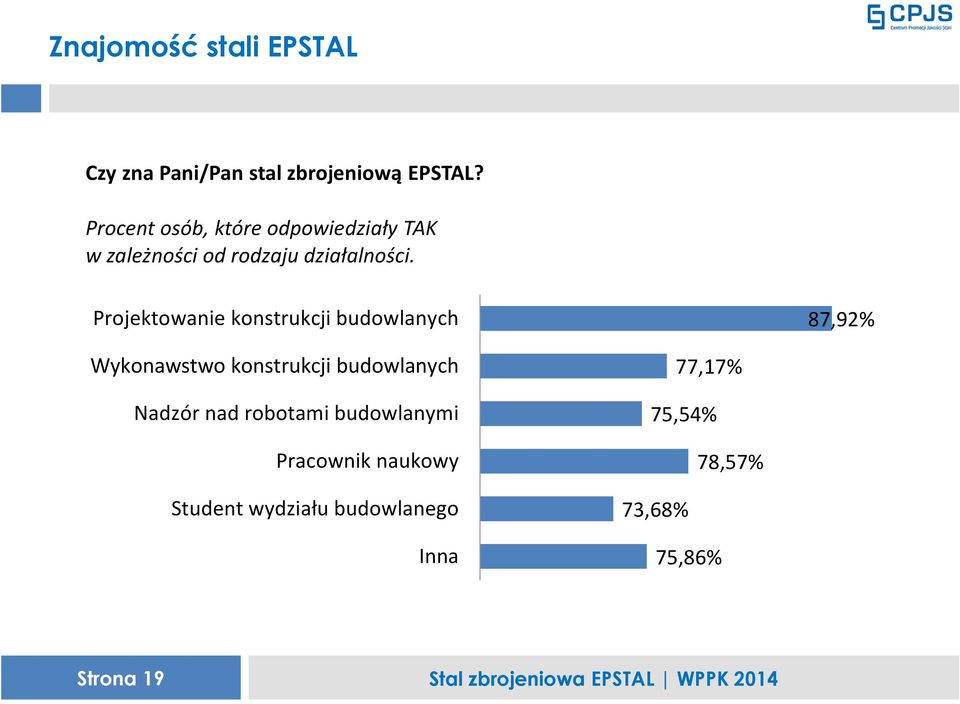

19 Znajomość stali EPSTAL Czy zna Pani/Pan stal zbrojeniową EPSTAL? Procent osób, które odpowiedziały TAK w zależności od rodzaju działalności. Projektowanie konstrukcji budowlanych 87,92% Wykonawstwo konstrukcji budowlanych Nadzór nad robotami budowlanymi Pracownik naukowy Student wydziału budowlanego Inna 77,17% 75,54% 78,57% 73,68% 75,86% Strona 19

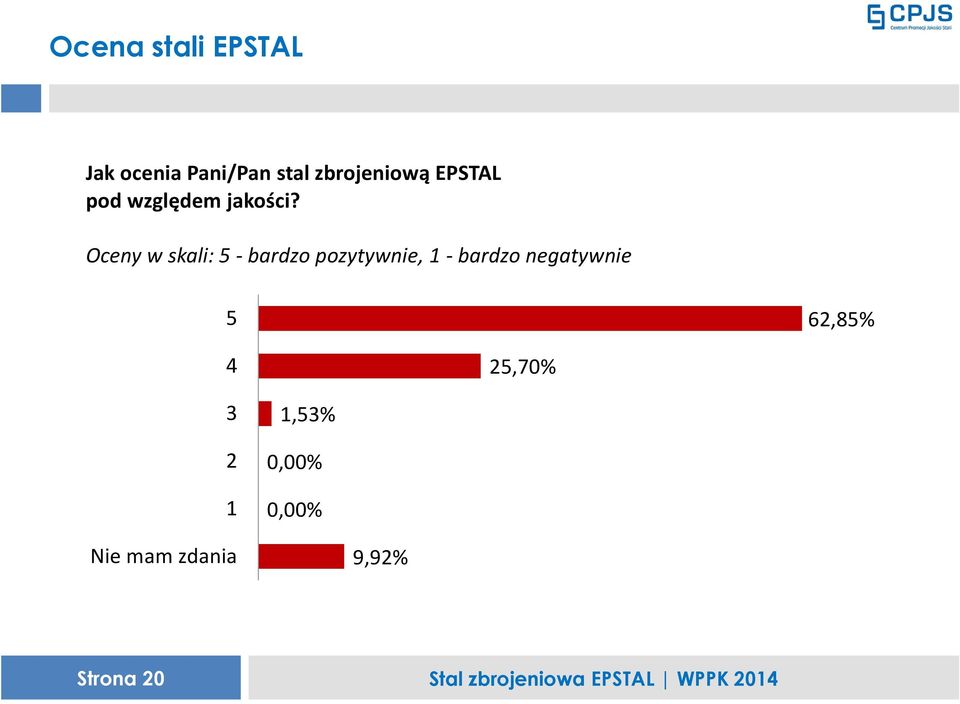

20 Ocena stali EPSTAL Jak ocenia Pani/Pan stal zbrojeniową EPSTAL pod względem jakości? Oceny w skali: 5 - bardzo pozytywnie, 1 - bardzo negatywnie 5 62,85% 4 25,70% ,53% 0,00% 0,00% Nie mam zdania 9,92% Strona 20

21 Ocena stali EPSTAL Uważam, że stal EPSTAL gwarantuje wyższą jakość niż inne gatunki stali popularne na rynku. zgadzam się 77,10% nie zgadzam się 2,80% nie mam zdania 20,10% Strona 21

22 Najpopularniejsze gatunki stali zbrojeniowej Proszę wymienić maksymalnie 3 gatunki stali zbrojeniowej najczęściej wpisywane przez Panią/Pana do projektów. B500SP 19,31% RB500W 34GS BSt500, BSt500S 10,23% 11,97% 13,51% 18G2 St0S 5,98% 5,79% Strona 22

23 Biuletyn Techniczny nr 5 Strona 23

24 Dziękuję za uwagę
